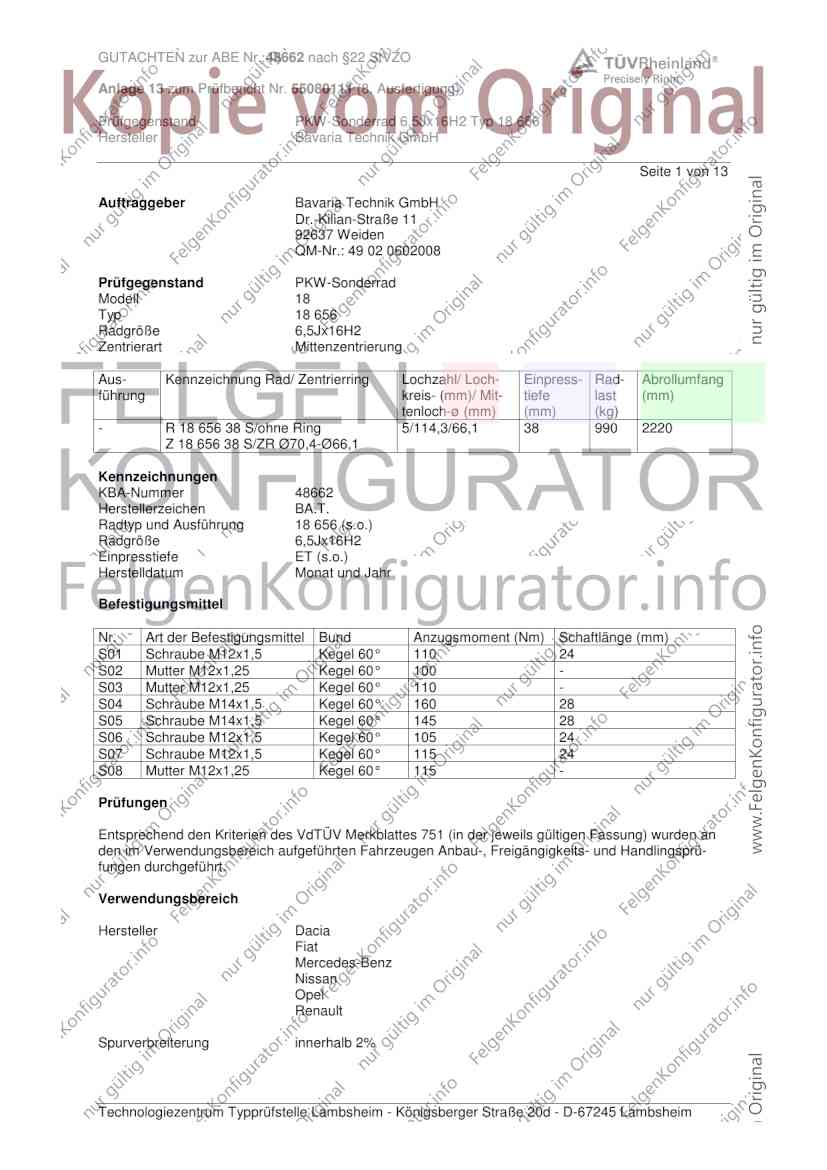

GUTACHTEN zur ABE Nr. 48662 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55080111 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ 18 656
Hersteller Bavaria Technik GmbH
Seite 1 von 13
Auftraggeber Bavaria Technik GmbH
Dr.-Kilian-Straße 11
92637 Weiden
QM-Nr.: 49 02 0602008
Prüfgegenstand PKW-Sonderrad
Modell 18
Typ 18 656
Radgröße 6,5Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
- R 18 656 38 S/ohne Ring 5/114,3/66,1 38 990 2220
Z 18 656 38 S/ZR Ø70,4-Ø66,1
Kennzeichnungen
KBA-Nummer 48662
Herstellerzeichen BA.T.
Radtyp und Ausführung 18 656 (s.o.)
Radgröße 6,5Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 24
S02 Mutter M12x1,25 Kegel 60° 100 -
S03 Mutter M12x1,25 Kegel 60° 110 -
S04 Schraube M14x1,5 Kegel 60° 160 28
S05 Schraube M14x1,5 Kegel 60° 145 28
S06 Schraube M12x1,5 Kegel 60° 105 24
S07 Schraube M12x1,5 Kegel 60° 115 24
S08 Mutter M12x1,25 Kegel 60° 115 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Dacia
Fiat
Mercedes-Benz
Nissan
Opel
Renault
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48662 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55080111 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ 18 656
Hersteller Bavaria Technik GmbH
Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Dacia Duster (I) 2WD 63-92 215/65R16 A12 A19 A58
SD/SR 63-92 225/60R16 A01 K1a K1b A99 KOV S01
e2*2001/116*0314*..; 63-92 235/60R16 A01 K1a K1b K2b
e2*2001/116*0323*..;
e2*2007/46*0013*..;
e2*2007/46*0030*..
Dacia Duster (I) 4WD 66-92 215/65R16 A12 A19 A56
SD/SR 66-92 225/60R16 A01 K1a K1b A99 KOV S01
e2*2001/116*0314*..; 66-92 235/60R16 A01 K1a K1b K2b
e2*2001/116*0323*..;
e2*2007/46*0013*..;
e2*2007/46*0030*..
Dacia Duster (II) 2WD 66-110 215/65R16 A12 A19 A58
SR (SR*H..) 66-110 225/60R16 A01 K1a K1b K2a K2b A99 F23 KOV
e2*2001/116* 66-110 235/60R16 A01 K1c K2c S06
0323*43-..;
e2*2007/46*0013*12-..
- ab Modell 2018
Dacia Duster (II) 2WD 66-110 215/65R16 A12 A19 A58
SR (SR*H..) 66-110 225/60R16 A99 F23 KMV
e2*2001/116* 66-110 235/60R16 S06
0323*43-..;
e2*2007/46*0013*12-..
- ab Modell 2018
- mit Radhaus-
Verbreiterungen
Dacia Duster (II) 4WD 80-110 215/65R16 A12 A19 A56
SR (SR*H..) 80-110 225/60R16 A01 K1a K1b K2a K2b A99 F24 KOV
e2*2001/116* 80-110 235/60R16 A01 K1c K2c S06
0323*43-..;
e2*2007/46*0013*12-..
- ab Modell 2018
Dacia Duster (II) 4WD 80-110 215/65R16 A12 A19 A56
SR (SR*H..) 80-110 225/60R16 A99 F24 KMV
e2*2001/116* 80-110 235/60R16 S06
0323*43-..;
e2*2007/46*0013*12-..
- ab Modell 2018
- mit Radhaus-
Verbreiterungen
Fiat Talento 66-107 205/65R16C A33 R09 A19 A58 A99
FJL, FFL 66-125 215/60R16C A12 S04
e2*2007/46*0496*...; 66-125 215/65R16 A12 T02
e2*2007/46*0497*.. 66-125 215/65R16C A12
- geschl. Aufbau 66-125 225/60R16 A01 A12 K1a K2b T02
66-125 225/60R16C A01 A12 K1a K2b
66-125 235/60R16 A01 A12 K1a K1b K2b T00 T04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48662 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55080111 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ 18 656
Hersteller Bavaria Technik GmbH
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
MB Citan (II) 55-96 195/60R16 A13 T93 A19 A58 A99
MFK 55-96 205/55R16 A13 T91 T94 KOV NoE
e2*2018/858*00015*.. 55-96 205/60R16 A13 NoP V16 S01
55-96 215/55R16 A12
55-96 225/50R16 A12
55-96 225/55R16 A12
MB Citan Tourer (II) 55-96 195/60R16 A13 T89 T93 A19 A58 A99
MFK 55-96 205/55R16 A13 KOV NoE
e2*2018/858*00014*.. 55-96 205/60R16 A13 NoP V16 S01
55-96 215/55R16 A12
55-96 225/50R16 A12
55-96 225/55R16 A12
Nissan Almera Tino 78 205/55R16 A01 G46 A12 A19 A99
V10 78 205/55R16 X11 S02
e9*98/14*0035*.. 78-100 205/50R16 R37
82-100 205/55R16
Nissan Juke (I) 2WD 69-147 205/60R16 A13 A19 A58 A99
F15 69-147 205/65R16 A12 B16 V16 S03
e11*2007/46*0132*..; 69-147 215/60R16 A33
e3*2007/46*0162*.., 69-147 225/55R16 A12
e5*2007/46*1031*..
- incl. Facelift 2014
Nissan Juke (I) 4WD 140, 147 205/60R16 A13 A19 A56 A99
F15 140, 147 205/65R16 A12 B16 S03
e11*2007/46*0132*.., 140, 147 215/60R16 A33
e5*2007/46*1031*.. 140, 147 225/55R16 A12
- incl. Facelift 2014
Nissan Leaf (II) 90 205/55R16 A31 A19 A58 A99
ZE1 90 205/60R16 A12 S08
e9*2007/46*6537*.. 90 215/55R16 A91
- (40, 62 kWh-Batterie) 90 225/50R16 A01 A12 K6f
- max.Leistung: 110,
160kW
Nissan NV300 / Pri- 66-107 205/65R16C A33 R09 A19 A58 A99
mastar 66-125 215/60R16C A12 S04
4, J4 66-125 215/65R16 A12 T02
e2*2007/46*0037*11- 66-125 215/65R16C A12
..; 66-125 225/60R16 A01 A12 K1a K2b T02
e2*98/14*0271*35-.. 66-125 225/60R16C A01 A12 K1a K2b
- geschl. Aufbau 66-125 235/60R16 A01 A12 K1a K1b K2b T00 T04
- incl. Facelift 2021
Nissan Primera 80-103 205/60R16 A11 A19 A99 B03
P12 80-103 215/55R16 A12 Car Lim V16
e11*98/14*0183*.. 80-103 225/50R16 A01 A12 K2b S02
80-103 225/55R16 A01 A12 K2b
80-103 235/50R16 A01 A12 K1c K2b K44 K56
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48662 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55080111 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ 18 656
Hersteller Bavaria Technik GmbH
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.

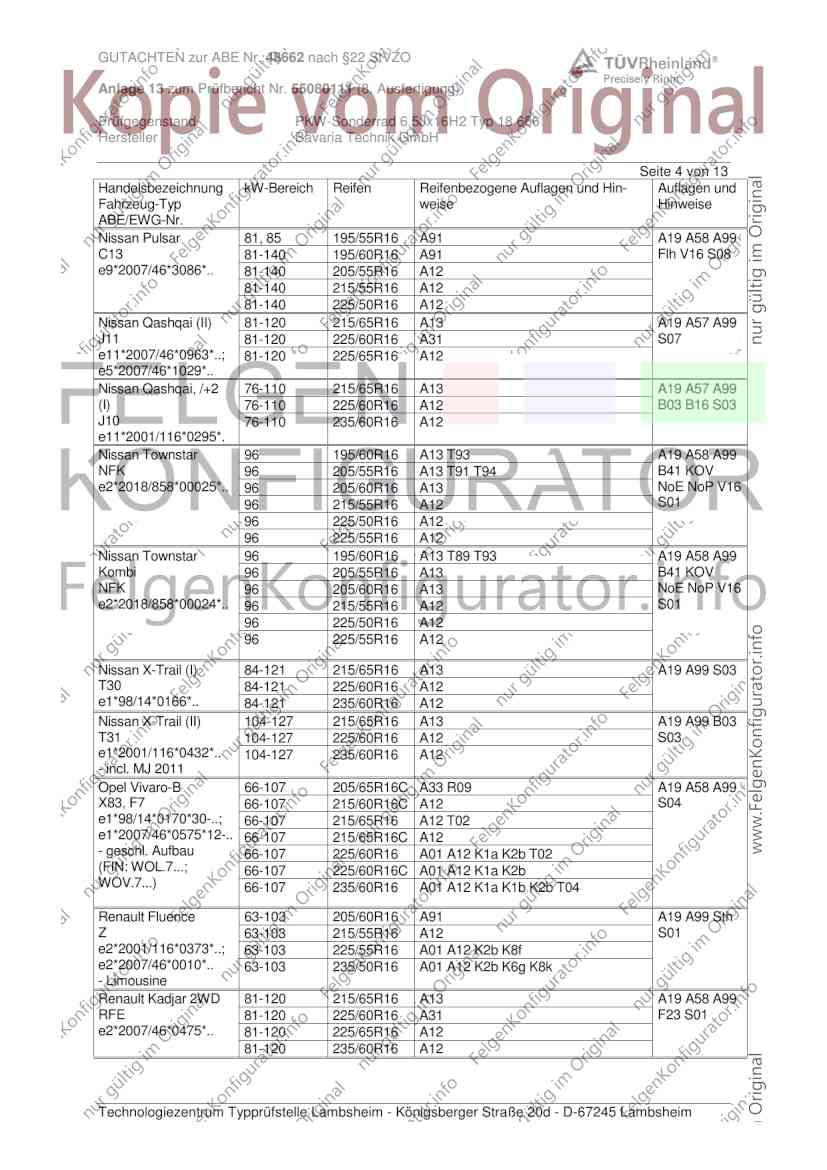

Nissan Pulsar 81, 85 195/55R16 A91 A19 A58 A99
C13 81-140 195/60R16 A91 Flh V16 S08
e9*2007/46*3086*.. 81-140 205/55R16 A12
81-140 215/55R16 A12
81-140 225/50R16 A12
Nissan Qashqai (II) 81-120 215/65R16 A13 A19 A57 A99
J11 81-120 225/60R16 A31 S07
e11*2007/46*0963*..; 81-120 225/65R16 A12
e5*2007/46*1029*..
Nissan Qashqai, /+2 76-110 215/65R16 A13 A19 A57 A99
(I) 76-110 225/60R16 A12 B03 B16 S03
J10 76-110 235/60R16 A12
e11*2001/116*0295*.
Nissan Townstar 96 195/60R16 A13 T93 A19 A58 A99
NFK 96 205/55R16 A13 T91 T94 B41 KOV
e2*2018/858*00025*.. 96 205/60R16 A13 NoE NoP V16
96 215/55R16 A12 S01
96 225/50R16 A12
96 225/55R16 A12
Nissan Townstar 96 195/60R16 A13 T89 T93 A19 A58 A99
Kombi 96 205/55R16 A13 B41 KOV
NFK 96 205/60R16 A13 NoE NoP V16
e2*2018/858*00024*.. 96 215/55R16 A12 S01
96 225/50R16 A12
96 225/55R16 A12
Nissan X-Trail (I) 84-121 215/65R16 A13 A19 A99 S03
T30 84-121 225/60R16 A12
e1*98/14*0166*.. 84-121 235/60R16 A12
Nissan X-Trail (II) 104-127 215/65R16 A13 A19 A99 B03
T31 104-127 225/60R16 A12 S03
e1*2001/116*0432*.. 104-127 235/60R16 A12
- incl. MJ 2011
Opel Vivaro-B 66-107 205/65R16C A33 R09 A19 A58 A99
X83, F7 66-107 215/60R16C A12 S04
e1*98/14*0170*30-..; 66-107 215/65R16 A12 T02
e1*2007/46*0575*12-.. 66-107 215/65R16C A12
- geschl. Aufbau 66-107 225/60R16 A01 A12 K1a K2b T02
(FIN: WOL.7...; 66-107 225/60R16C A01 A12 K1a K2b
WOV.7...) 66-107 235/60R16 A01 A12 K1a K1b K2b T04
Renault Fluence 63-103 205/60R16 A91 A19 A99 Sth
Z 63-103 215/55R16 A12 S01
e2*2001/116*0373*..; 63-103 225/55R16 A01 A12 K2b K8f
e2*2007/46*0010*.. 63-103 235/50R16 A01 A12 K2b K6g K8k
- Limousine
Renault Kadjar 2WD 81-120 215/65R16 A13 A19 A58 A99
RFE 81-120 225/60R16 A31 F23 S01
e2*2007/46*0475*.. 81-120 225/65R16 A12
81-120 235/60R16 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48662 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55080111 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ 18 656
Hersteller Bavaria Technik GmbH
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.

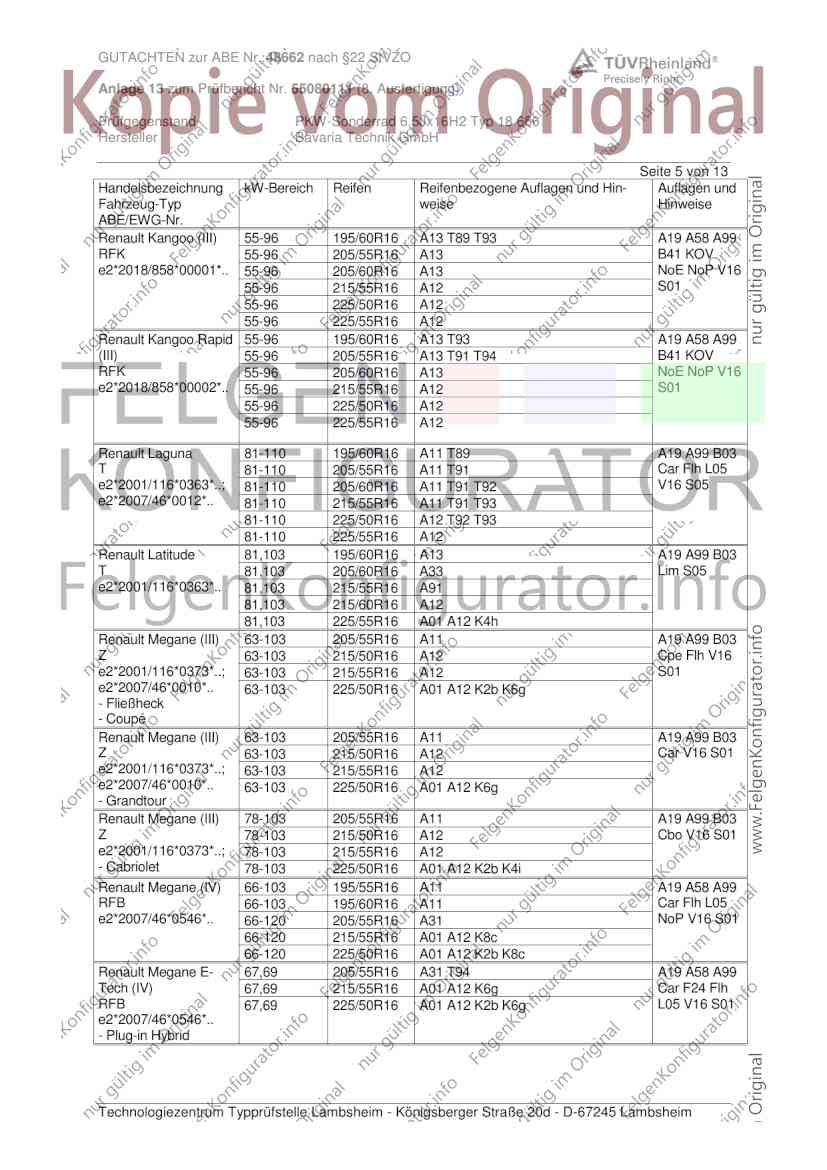

Renault Kangoo (III) 55-96 195/60R16 A13 T89 T93 A19 A58 A99
RFK 55-96 205/55R16 A13 B41 KOV
e2*2018/858*00001*.. 55-96 205/60R16 A13 NoE NoP V16
55-96 215/55R16 A12 S01
55-96 225/50R16 A12
55-96 225/55R16 A12
Renault Kangoo Rapid 55-96 195/60R16 A13 T93 A19 A58 A99
(III) 55-96 205/55R16 A13 T91 T94 B41 KOV
RFK 55-96 205/60R16 A13 NoE NoP V16
e2*2018/858*00002*.. 55-96 215/55R16 A12 S01
55-96 225/50R16 A12
55-96 225/55R16 A12
Renault Laguna 81-110 195/60R16 A11 T89 A19 A99 B03
T 81-110 205/55R16 A11 T91 Car Flh L05
e2*2001/116*0363*..; 81-110 205/60R16 A11 T91 T92 V16 S05
e2*2007/46*0012*.. 81-110 215/55R16 A11 T91 T93
81-110 225/50R16 A12 T92 T93
81-110 225/55R16 A12
Renault Latitude 81,103 195/60R16 A13 A19 A99 B03
T 81,103 205/60R16 A33 Lim S05
e2*2001/116*0363*.. 81,103 215/55R16 A91
81,103 215/60R16 A12
81,103 225/55R16 A01 A12 K4h
Renault Megane (III) 63-103 205/55R16 A11 A19 A99 B03
Z 63-103 215/50R16 A12 Cpe Flh V16
e2*2001/116*0373*..; 63-103 215/55R16 A12 S01
e2*2007/46*0010*.. 63-103 225/50R16 A01 A12 K2b K6g
- Fließheck
- Coupé
Renault Megane (III) 63-103 205/55R16 A11 A19 A99 B03
Z 63-103 215/50R16 A12 Car V16 S01
e2*2001/116*0373*..; 63-103 215/55R16 A12
e2*2007/46*0010*.. 63-103 225/50R16 A01 A12 K6g
- Grandtour
Renault Megane (III) 78-103 205/55R16 A11 A19 A99 B03
Z 78-103 215/50R16 A12 Cbo V16 S01
e2*2001/116*0373*..; 78-103 215/55R16 A12
- Cabriolet 78-103 225/50R16 A01 A12 K2b K4i
Renault Megane (IV) 66-103 195/55R16 A11 A19 A58 A99
RFB 66-103 195/60R16 A11 Car Flh L05
e2*2007/46*0546*.. 66-120 205/55R16 A31 NoP V16 S01
66-120 215/55R16 A01 A12 K8c
66-120 225/50R16 A01 A12 K2b K8c
Renault Megane E- 67,69 205/55R16 A31 T94 A19 A58 A99
Tech (IV) 67,69 215/55R16 A01 A12 K6g Car F24 Flh
RFB 67,69 225/50R16 A01 A12 K2b K6g L05 V16 S01
e2*2007/46*0546*..
- Plug-in Hybrid
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48662 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55080111 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ 18 656
Hersteller Bavaria Technik GmbH
Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.

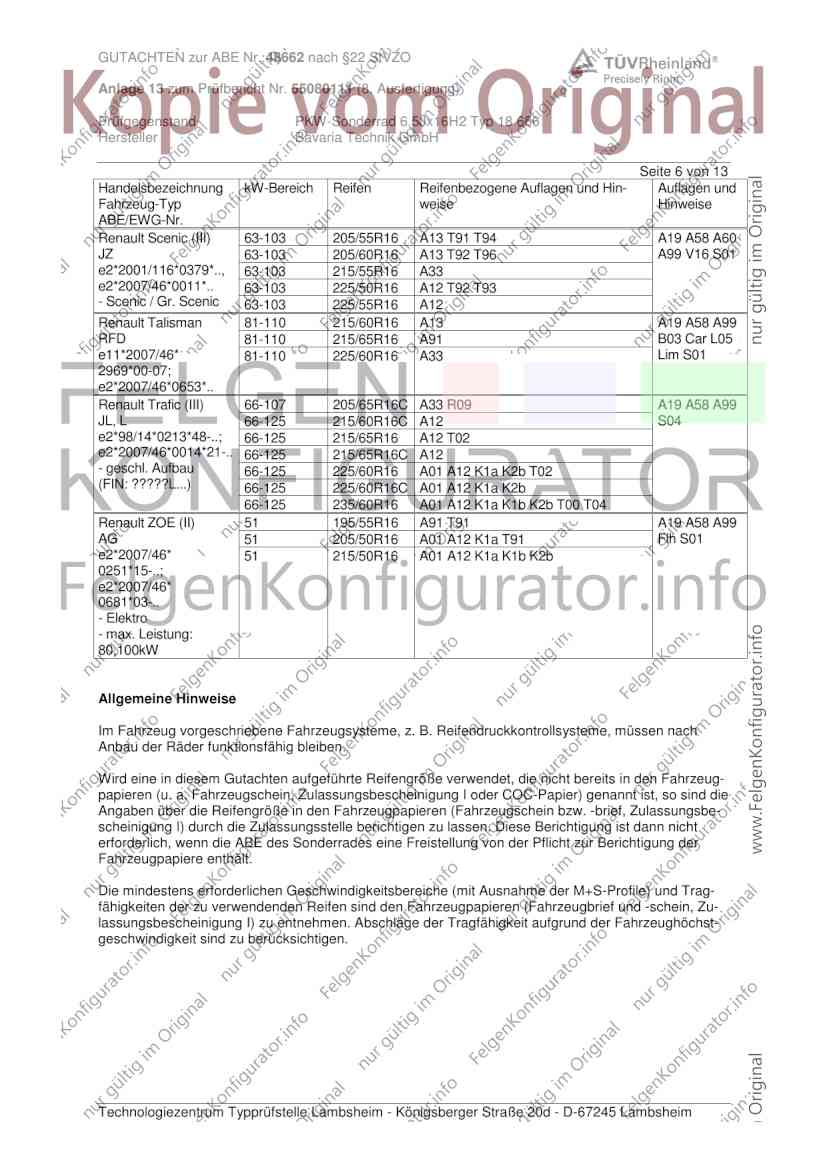

Renault Scenic (III) 63-103 205/55R16 A13 T91 T94 A19 A58 A60
JZ 63-103 205/60R16 A13 T92 T96 A99 V16 S01
e2*2001/116*0379*.., 63-103 215/55R16 A33
e2*2007/46*0011*.. 63-103 225/50R16 A12 T92 T93
- Scenic / Gr. Scenic 63-103 225/55R16 A12
Renault Talisman 81-110 215/60R16 A13 A19 A58 A99
RFD 81-110 215/65R16 A91 B03 Car L05
e11*2007/46* 81-110 225/60R16 A33 Lim S01
2969*00-07;
e2*2007/46*0653*..
Renault Trafic (III) 66-107 205/65R16C A33 R09 A19 A58 A99
JL, L 66-125 215/60R16C A12 S04
e2*98/14*0213*48-..; 66-125 215/65R16 A12 T02
e2*2007/46*0014*21-.. 66-125 215/65R16C A12
- geschl. Aufbau 66-125 225/60R16 A01 A12 K1a K2b T02
(FIN: ?????L...) 66-125 225/60R16C A01 A12 K1a K2b
66-125 235/60R16 A01 A12 K1a K1b K2b T00 T04
Renault ZOE (II) 51 195/55R16 A91 T91 A19 A58 A99
AG 51 205/50R16 A01 A12 K1a T91 Flh S01
e2*2007/46* 51 215/50R16 A01 A12 K1a K1b K2b
0251*15-..;
e2*2007/46*
0681*03-..
- Elektro
- max. Leistung:
80,100kW
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchst-
geschwindigkeit sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48662 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55080111 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ 18 656
Hersteller Bavaria Technik GmbH
Seite 7 von 13

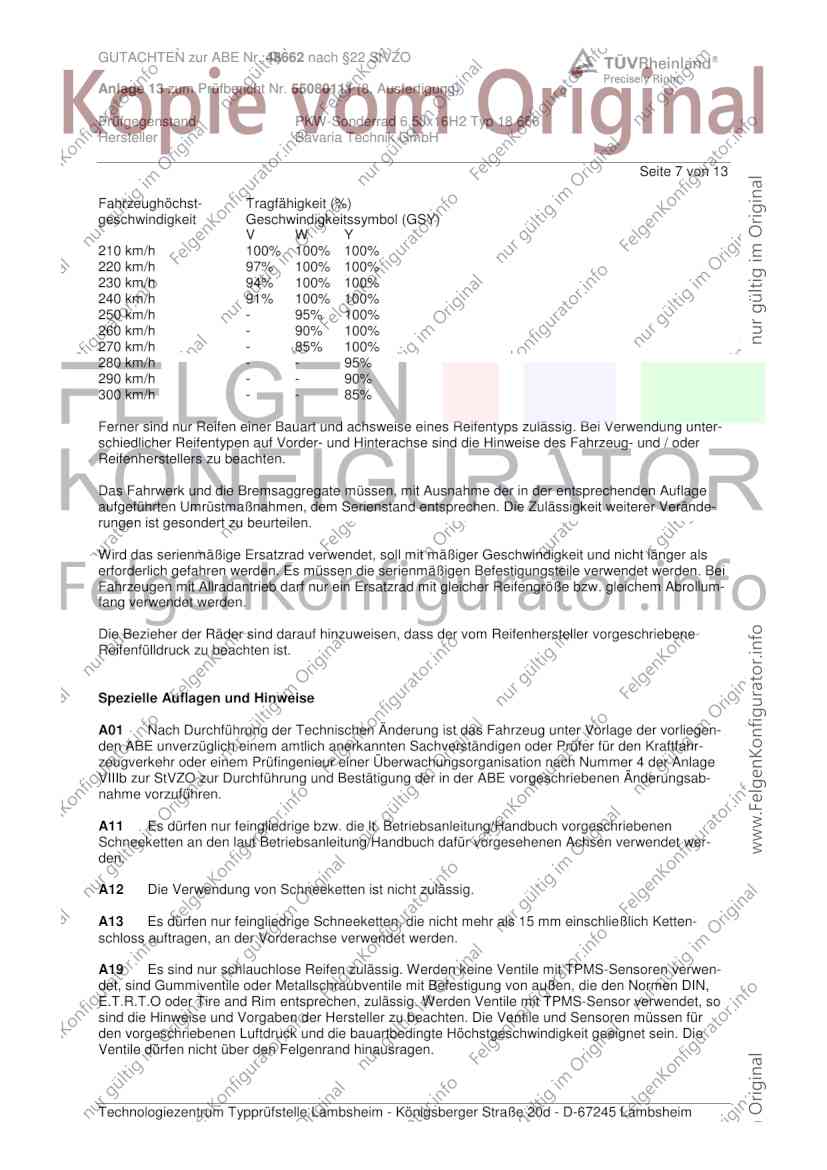

Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unter-
schiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet wer-
den.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor verwendet, so
sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48662 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55080111 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ 18 656
Hersteller Bavaria Technik GmbH
Seite 8 von 13

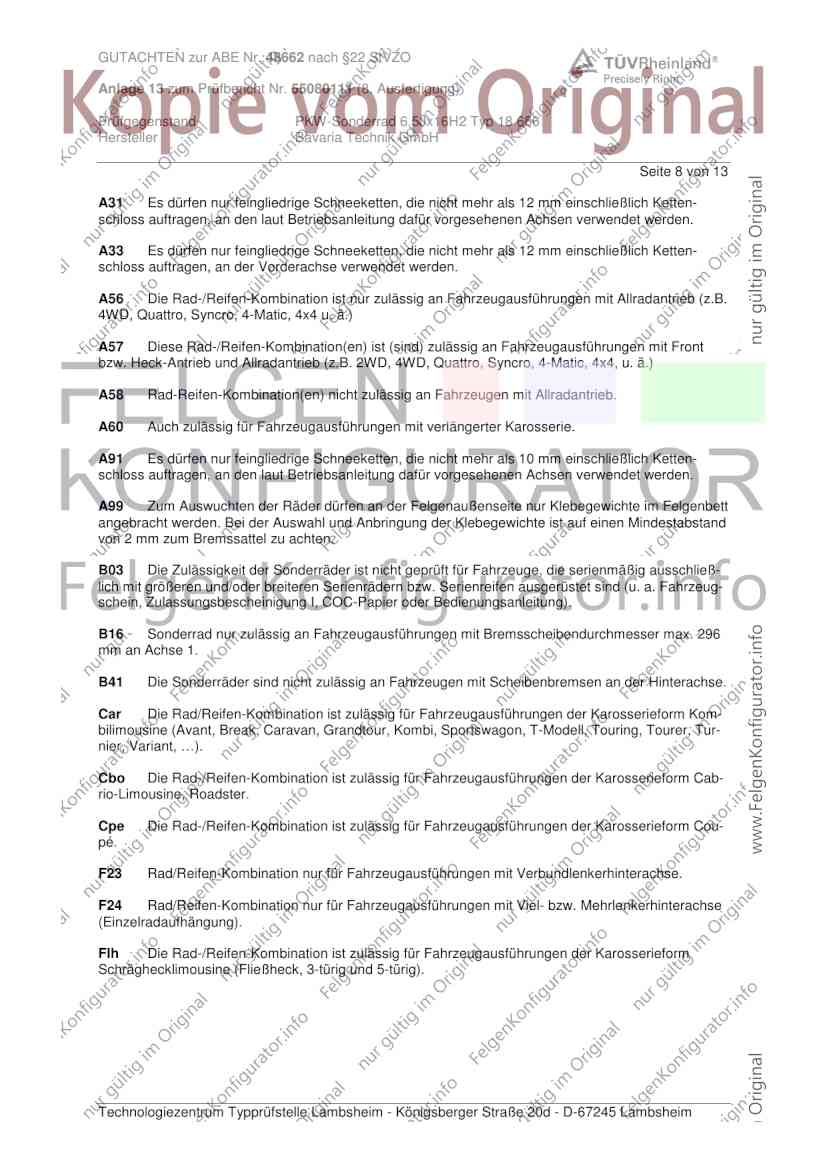

A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern bzw. Serienreifen ausgerüstet sind (u. a. Fahrzeug-
schein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B16 Sonderrad nur zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser max. 296
mm an Achse 1.
B41 Die Sonderräder sind nicht zulässig an Fahrzeugen mit Scheibenbremsen an der Hinterachse.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kom-
bilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Tur-
nier, Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cab-
rio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cou-
pé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48662 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55080111 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ 18 656
Hersteller Bavaria Technik GmbH
Seite 9 von 13

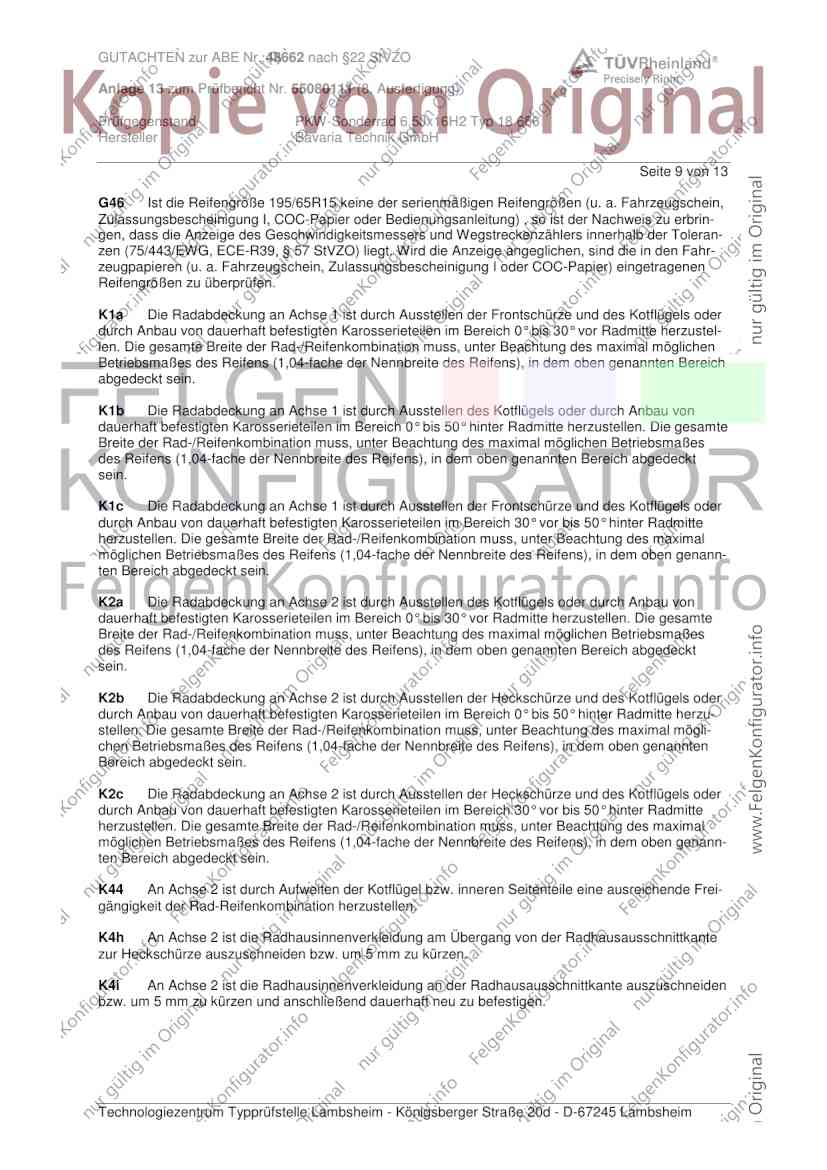

G46 Ist die Reifengröße 195/65R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48662 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55080111 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ 18 656
Hersteller Bavaria Technik GmbH
Seite 10 von 13

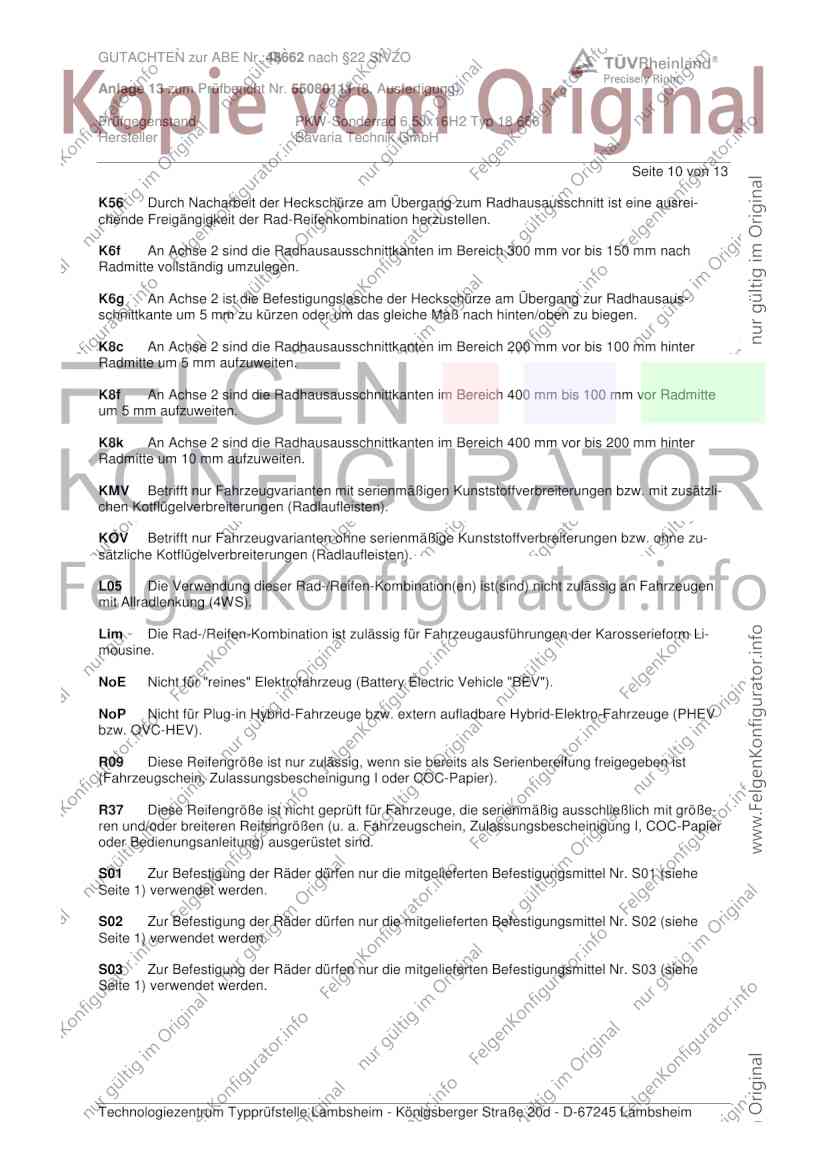

K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8f An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm bis 100 mm vor Radmitte
um 5 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
L05 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
mousine.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48662 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55080111 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ 18 656
Hersteller Bavaria Technik GmbH
Seite 11 von 13

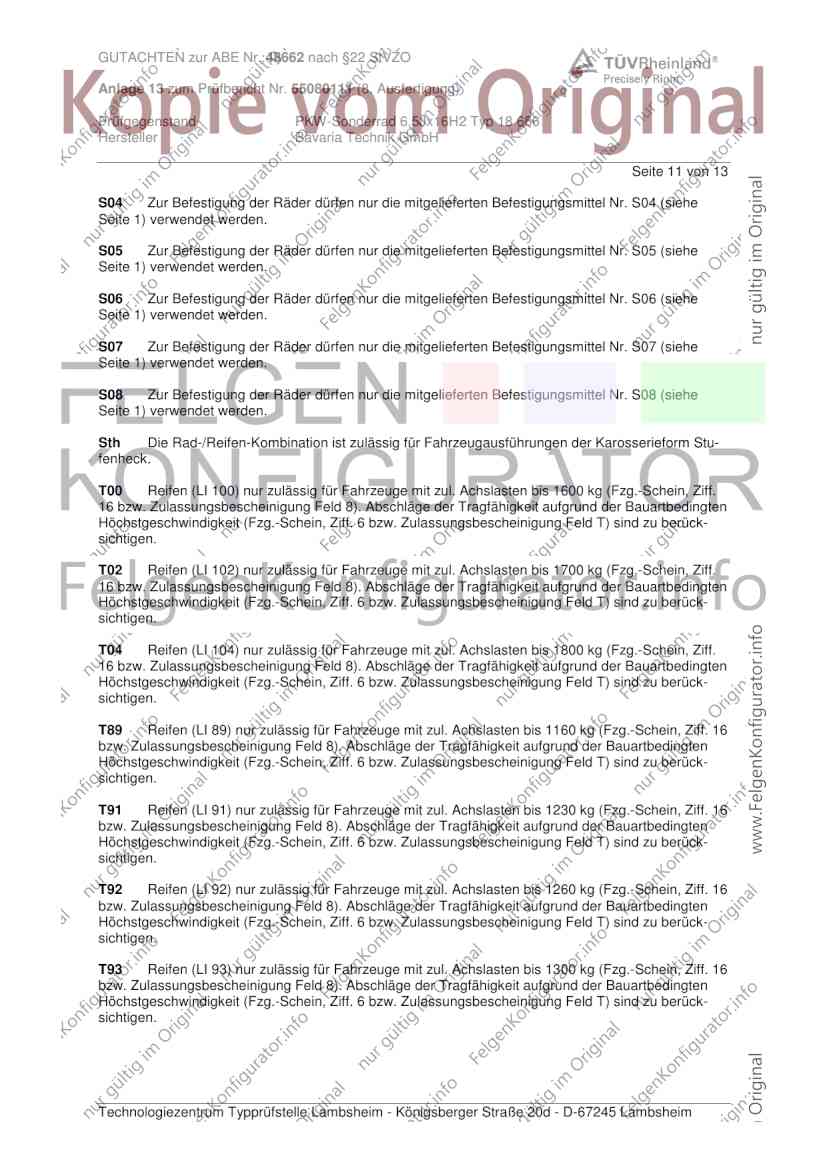

S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Stu-
fenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T04 Reifen (LI 104) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1800 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48662 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55080111 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ 18 656
Hersteller Bavaria Technik GmbH

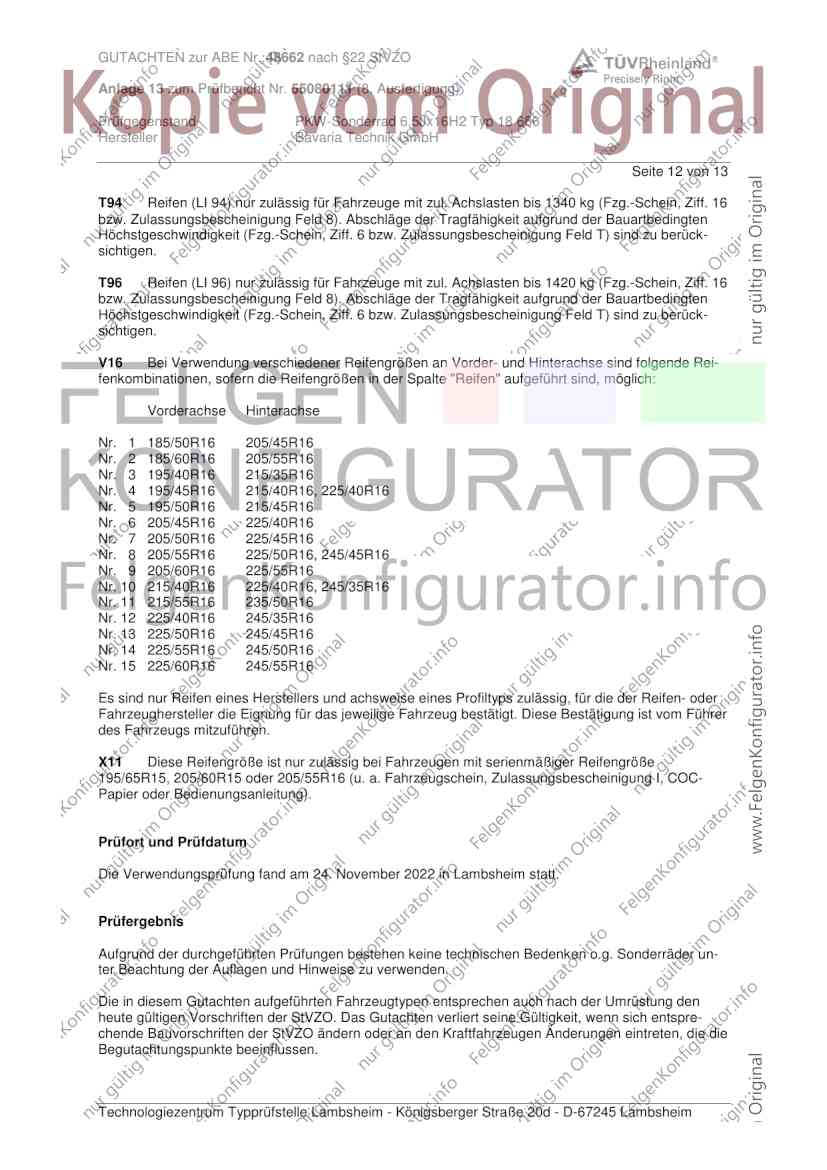

Seite 12 von 13
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 185/60R16 205/55R16
Nr. 3 195/40R16 215/35R16
Nr. 4 195/45R16 215/40R16, 225/40R16
Nr. 5 195/50R16 215/45R16
Nr. 6 205/45R16 225/40R16
Nr. 7 205/50R16 225/45R16
Nr. 8 205/55R16 225/50R16, 245/45R16
Nr. 9 205/60R16 225/55R16
Nr. 10 215/40R16 225/40R16, 245/35R16
Nr. 11 215/55R16 235/50R16
Nr. 12 225/40R16 245/35R16
Nr. 13 225/50R16 245/45R16
Nr. 14 225/55R16 245/50R16
Nr. 15 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X11 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
195/65R15, 205/60R15 oder 205/55R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 24. November 2022 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48662 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55080111 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ 18 656
Hersteller Bavaria Technik GmbH
Seite 13 von 13
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum September 2014.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 24. November 2022
Laux 00400666.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
