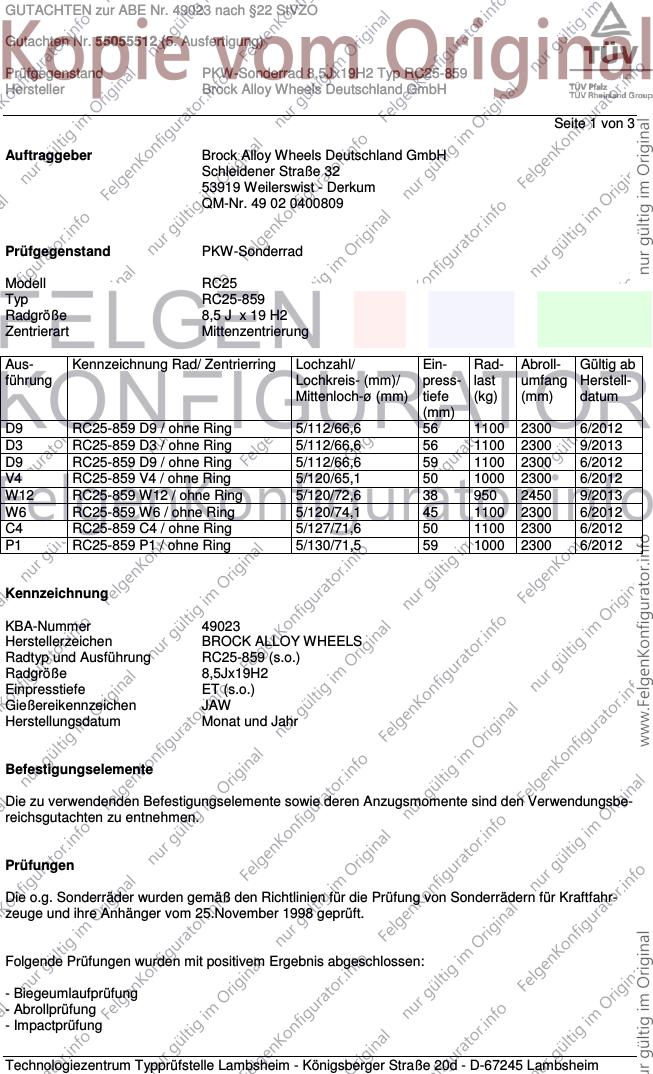

GUTACHTEN zur ABE Nr. 49023 nach §22 StVZO
Gutachten Nr. 55055512 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ RC25-859
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 1 von 3
Auftraggeber Brock Alloy Wheels Deutschland GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0400809
Prüfgegenstand PKW-Sonderrad
Modell RC25
Typ RC25-859
Radgröße 8,5 J x 19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- (mm)/ press- last umfang Herstell-
Mittenloch-ø (mm) tiefe (kg) (mm) datum
(mm)
D9 RC25-859 D9 / ohne Ring 5/112/66,6 56 1100 2300 6/2012
D3 RC25-859 D3 / ohne Ring 5/112/66,6 56 1100 2300 9/2013
D9 RC25-859 D9 / ohne Ring 5/112/66,6 59 1100 2300 6/2012
V4 RC25-859 V4 / ohne Ring 5/120/65,1 50 1000 2300 6/2012
W12 RC25-859 W12 / ohne Ring 5/120/72,6 38 950 2450 9/2013
W6 RC25-859 W6 / ohne Ring 5/120/74,1 45 1100 2300 6/2012
C4 RC25-859 C4 / ohne Ring 5/127/71,6 50 1100 2300 6/2012
P1 RC25-859 P1 / ohne Ring 5/130/71,5 59 1000 2300 6/2012
Kennzeichnung
KBA-Nummer 49023
Herstellerzeichen BROCK ALLOY WHEELS
Radtyp und Ausführung RC25-859 (s.o.)
Radgröße 8,5Jx19H2
Einpresstiefe ET (s.o.)
Gießereikennzeichen JAW
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den Verwendungsbe-
reichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für Kraftfahr-
zeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49023 nach §22 StVZO
Gutachten Nr. 55055512 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ RC25-859
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 2 von 3
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluss Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/120 45 1100 2300
5/120 50 1000 2300
5/120 50 1100 2300
5/127 50 1100 2300
5/112 56 1100 2300
5/130 59 1000 2300
5/112 59 1100 2300
5/112 64 1100 2300
5/120 38 950 2450
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluss Reifengröße Einpresstiefe (mm) Radlast (kg)
5/112/66,6 215/35R19 64 1100
5/120/74,1 215/35R19 45 1100
5/130/71,5 215/35R19 59 1100
5/120/65,1 215/35R19 50 1100
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluss Reifengröße Einpresstiefe (mm) Radlast (kg)
5/130 285/55R19 59 1100
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten Werkstof-
fes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 15,046 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim ab Juni 2012 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten Bedin-
gungen zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49023 nach §22 StVZO
Gutachten Nr. 55055512 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ RC25-859
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 3 von 3
Anlagen
Beschreibung - 13.07.2012
Zentrierringzeichnung wfv6467 06.12.2000
mit Änderung vom 09.05.2008
Befestigungsmittelzeichnung ZSZM-02 25.11.2008
mit Änderung vom 12.02.2009
Befestigungsmittelzeichnung B13 26.11.2010
mit Änderung vom 22.03.2011
Befestigungsmittelzeichnung D2 05.06.2003
mit Änderung vom 23.05.2011
Befestigungsmittelzeichnung D6 16.12.1998
mit Änderung vom 05.06.2003
Befestigungsmittelzeichnung D8 01.07.2003
mit Änderung vom 08.03.2011
Befestigungsmittelzeichnung D9 12.05.1998
mit Änderung vom 02.10.2008
Befestigungsmittelzeichnung D13 16.12.1998
mit Änderung vom 05.06.2003
Radzeichnung RC25-859 Batt 1 21.05.2012
Radzeichnung RC25-859 Blatt 2 21.05.2012
mit Änderung vom 04.09.2013
Verwendungsbereich Anlage 1 - 8
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 11. Mai 2015
Bohlander 00228999.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
