GUTACHTEN zur ABE Nr. 48568 nach §22 StVZO
Gutachten Nr. 55089011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2+ Typ B29-809
Hersteller Brock Alloy Wheels Deutschland GmbH

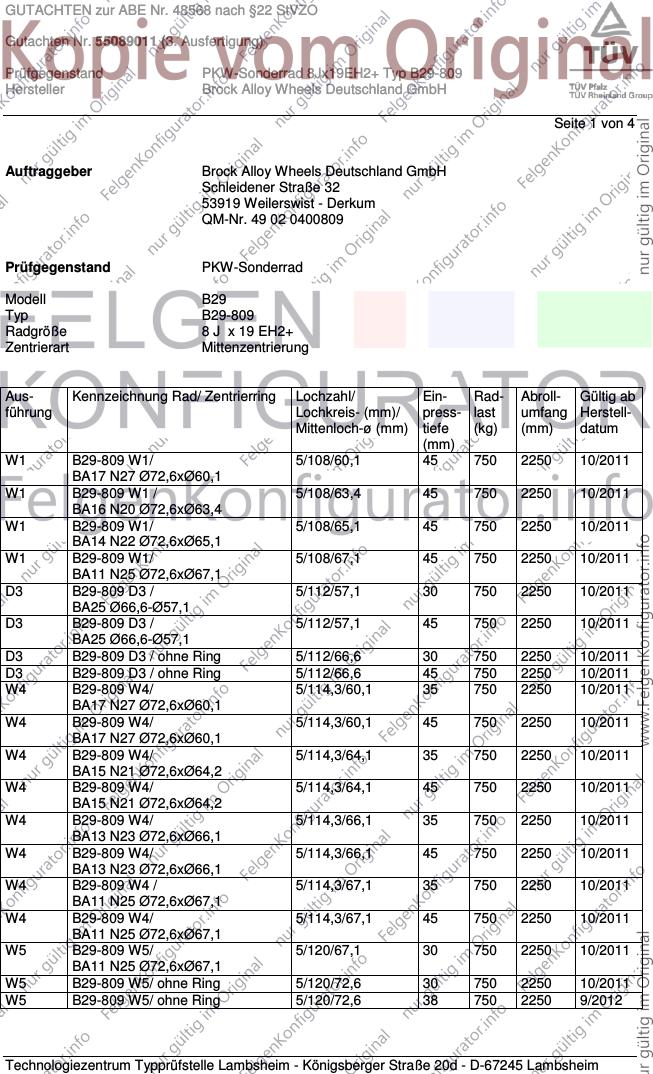

Seite 1 von 4
Auftraggeber Brock Alloy Wheels Deutschland GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0400809
Prüfgegenstand PKW-Sonderrad
Modell B29
Typ B29-809
Radgröße 8 J x 19 EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- (mm)/ press- last umfang Herstell-
Mittenloch-ø (mm) tiefe (kg) (mm) datum
(mm)
W1 B29-809 W1/ 5/108/60,1 45 750 2250 10/2011
BA17 N27 Ø72,6xØ60,1
W1 B29-809 W1 / 5/108/63,4 45 750 2250 10/2011
BA16 N20 Ø72,6xØ63,4
W1 B29-809 W1/ 5/108/65,1 45 750 2250 10/2011
BA14 N22 Ø72,6xØ65,1
W1 B29-809 W1/ 5/108/67,1 45 750 2250 10/2011
BA11 N25 Ø72,6xØ67,1
D3 B29-809 D3 / 5/112/57,1 30 750 2250 10/2011
BA25 Ø66,6-Ø57,1
D3 B29-809 D3 / 5/112/57,1 45 750 2250 10/2011
BA25 Ø66,6-Ø57,1
D3 B29-809 D3 / ohne Ring 5/112/66,6 30 750 2250 10/2011
D3 B29-809 D3 / ohne Ring 5/112/66,6 45 750 2250 10/2011
W4 B29-809 W4/ 5/114,3/60,1 35 750 2250 10/2011
BA17 N27 Ø72,6xØ60,1
W4 B29-809 W4/ 5/114,3/60,1 45 750 2250 10/2011
BA17 N27 Ø72,6xØ60,1
W4 B29-809 W4/ 5/114,3/64,1 35 750 2250 10/2011
BA15 N21 Ø72,6xØ64,2
W4 B29-809 W4/ 5/114,3/64,1 45 750 2250 10/2011
BA15 N21 Ø72,6xØ64,2
W4 B29-809 W4/ 5/114,3/66,1 35 750 2250 10/2011
BA13 N23 Ø72,6xØ66,1
W4 B29-809 W4/ 5/114,3/66,1 45 750 2250 10/2011
BA13 N23 Ø72,6xØ66,1
W4 B29-809 W4 / 5/114,3/67,1 35 750 2250 10/2011
BA11 N25 Ø72,6xØ67,1
W4 B29-809 W4/ 5/114,3/67,1 45 750 2250 10/2011
BA11 N25 Ø72,6xØ67,1
W5 B29-809 W5/ 5/120/67,1 30 750 2250 10/2011
BA11 N25 Ø72,6xØ67,1
W5 B29-809 W5/ ohne Ring 5/120/72,6 30 750 2250 10/2011
W5 B29-809 W5/ ohne Ring 5/120/72,6 38 750 2250 9/2012
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48568 nach §22 StVZO
Gutachten Nr. 55089011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2+ Typ B29-809
Hersteller Brock Alloy Wheels Deutschland GmbH

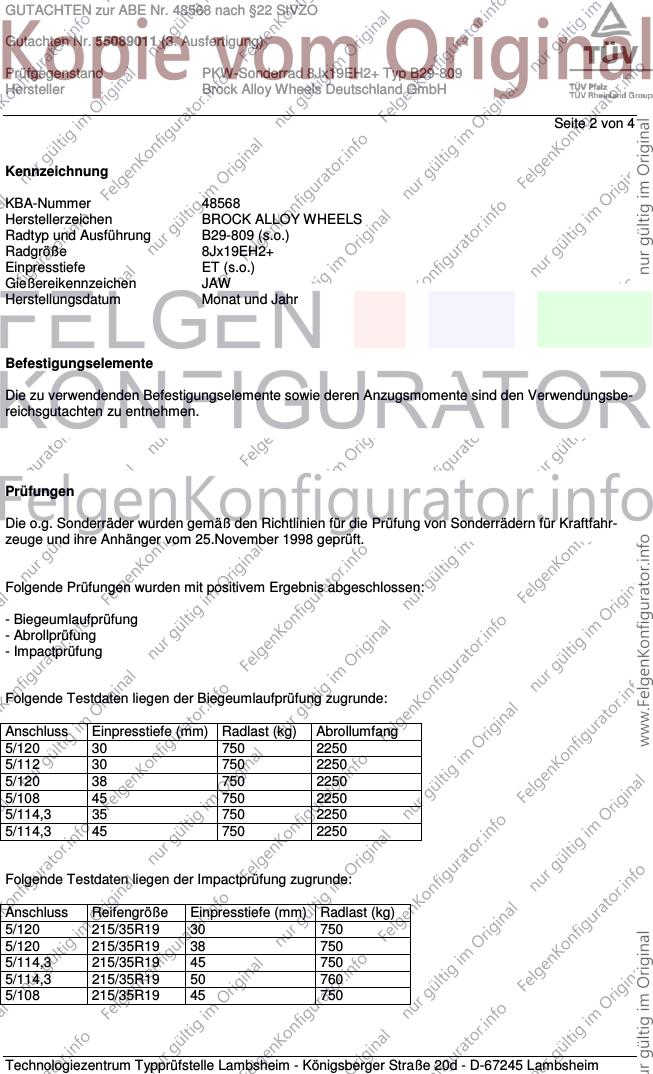

Seite 2 von 4
Kennzeichnung
KBA-Nummer 48568
Herstellerzeichen BROCK ALLOY WHEELS
Radtyp und Ausführung B29-809 (s.o.)
Radgröße 8Jx19EH2+
Einpresstiefe ET (s.o.)
Gießereikennzeichen JAW
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den Verwendungsbe-
reichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für Kraftfahr-
zeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluss Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/120 30 750 2250
5/112 30 750 2250
5/120 38 750 2250
5/108 45 750 2250
5/114,3 35 750 2250
5/114,3 45 750 2250
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluss Reifengröße Einpresstiefe (mm) Radlast (kg)
5/120 215/35R19 30 750
5/120 215/35R19 38 750
5/114,3 215/35R19 45 750
5/114,3 215/35R19 50 760
5/108 215/35R19 45 750
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48568 nach §22 StVZO
Gutachten Nr. 55089011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2+ Typ B29-809
Hersteller Brock Alloy Wheels Deutschland GmbH

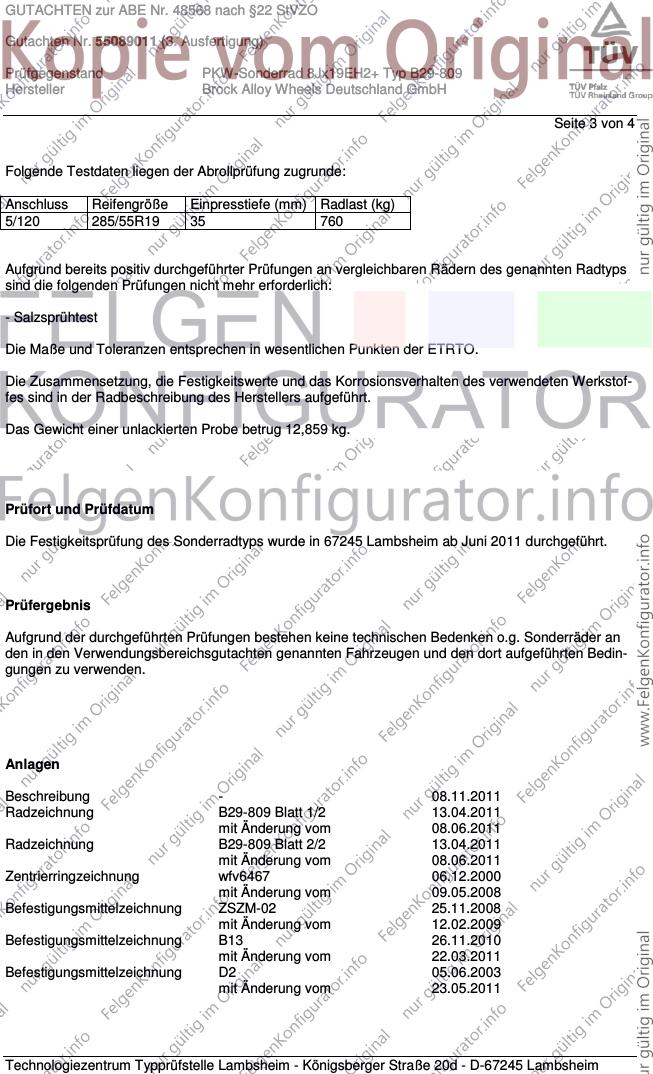

Seite 3 von 4
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluss Reifengröße Einpresstiefe (mm) Radlast (kg)
5/120 285/55R19 35 760
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten Werkstof-
fes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 12,859 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in 67245 Lambsheim ab Juni 2011 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten Bedin-
gungen zu verwenden.
Anlagen
Beschreibung - 08.11.2011
Radzeichnung B29-809 Blatt 1/2 13.04.2011
mit Änderung vom 08.06.2011
Radzeichnung B29-809 Blatt 2/2 13.04.2011
mit Änderung vom 08.06.2011
Zentrierringzeichnung wfv6467 06.12.2000
mit Änderung vom 09.05.2008
Befestigungsmittelzeichnung ZSZM-02 25.11.2008
mit Änderung vom 12.02.2009
Befestigungsmittelzeichnung B13 26.11.2010
mit Änderung vom 22.03.2011
Befestigungsmittelzeichnung D2 05.06.2003
mit Änderung vom 23.05.2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48568 nach §22 StVZO
Gutachten Nr. 55089011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2+ Typ B29-809
Hersteller Brock Alloy Wheels Deutschland GmbH

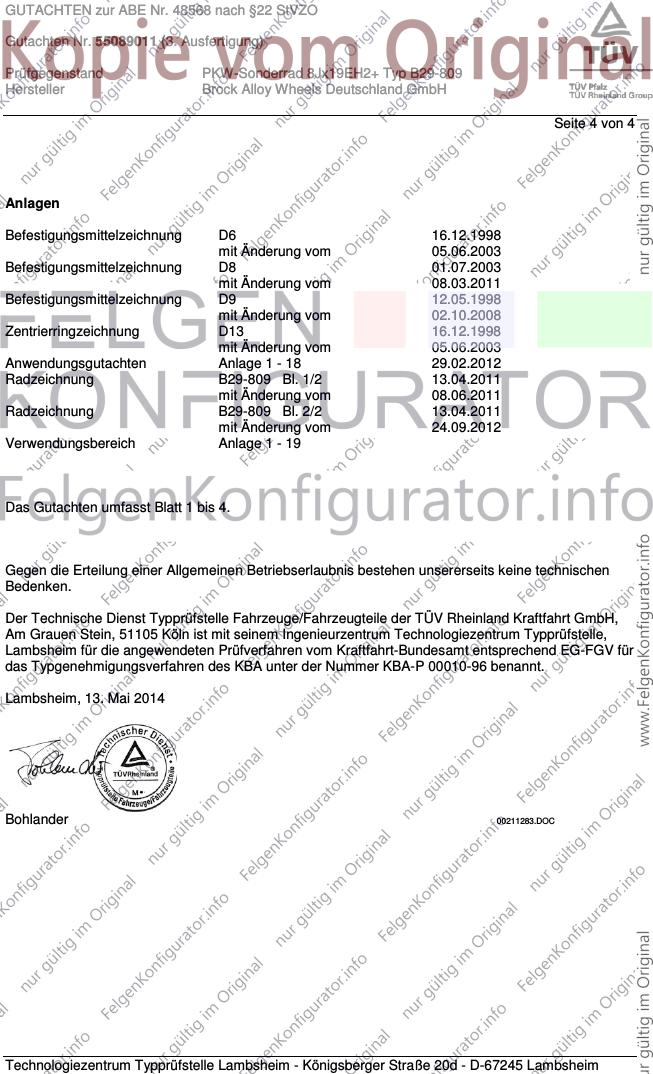

Seite 4 von 4
Anlagen
Befestigungsmittelzeichnung D6 16.12.1998
mit Änderung vom 05.06.2003
Befestigungsmittelzeichnung D8 01.07.2003
mit Änderung vom 08.03.2011
Befestigungsmittelzeichnung D9 12.05.1998
mit Änderung vom 02.10.2008
Zentrierringzeichnung D13 16.12.1998
mit Änderung vom 05.06.2003
Anwendungsgutachten Anlage 1 - 18 29.02.2012
Radzeichnung B29-809 Bl. 1/2 13.04.2011
mit Änderung vom 08.06.2011
Radzeichnung B29-809 Bl. 2/2 13.04.2011
mit Änderung vom 24.09.2012
Verwendungsbereich Anlage 1 - 19
Das Gutachten umfasst Blatt 1 bis 4.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 13. Mai 2014
Bohlander 00211283.DOC
