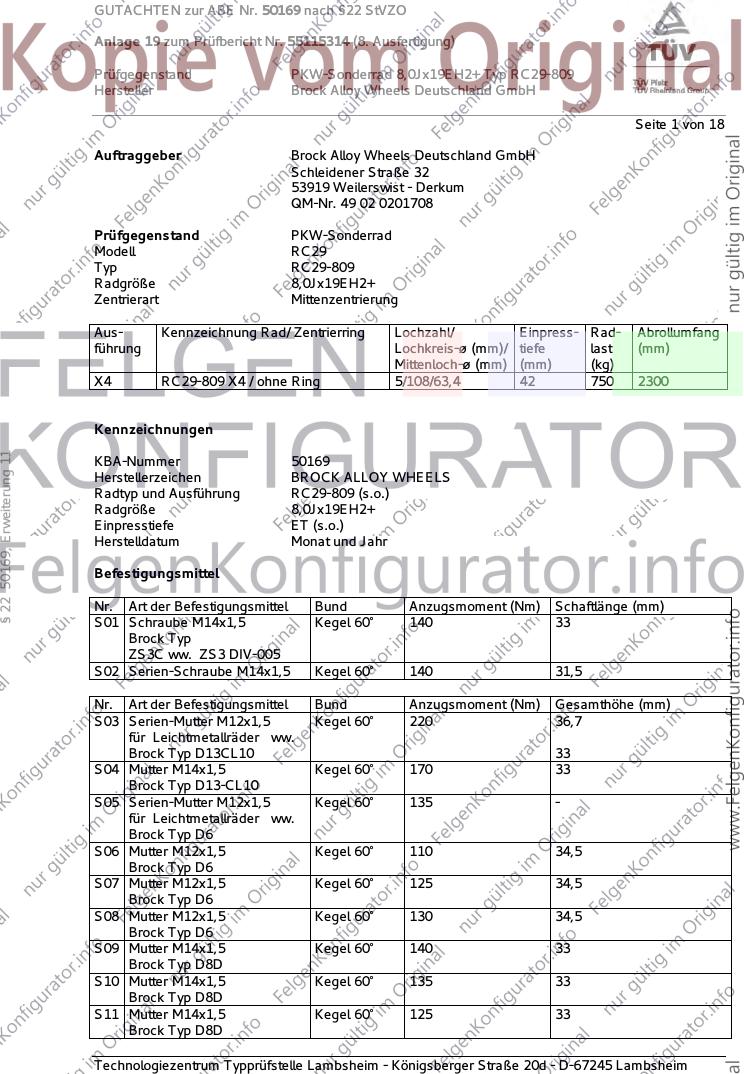

GUTACHTEN zur ABE Nr. 50169 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55115314 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19EH2+ Typ RC29-809
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 1 von 18
Auftraggeber Brock Alloy Wheels Deutschland GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0201708
Prüfgegenstand PKW-Sonderrad
Modell RC29
Typ RC29-809
Radgröße 8,0Jx19EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis-ø (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
X4 RC29-809 X4 / ohne Ring 5/108/63,4 42 750 2300
Kennzeichnungen
§ 22 50169, Erweiterung 11
KBA-Nummer 50169
Herstellerzeichen BROCK ALLOY WHEELS
Radtyp und Ausführung RC29-809 (s.o.)
Radgröße 8,0Jx19EH2+
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 140 33
Brock Typ
ZS3C ww. ZS3 DIV-005
S02 Serien-Schraube M14x1,5 Kegel 60° 140 31,5
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Gesamthöhe (mm)
S03 Serien-Mutter M12x1,5 Kegel 60° 220 36,7
für Leichtmetallräder ww.
Brock Typ D13CL10 33
S04 Mutter M14x1,5 Kegel 60° 170 33
Brock Typ D13-CL10
S05 Serien-Mutter M12x1,5 Kegel 60° 135 -
für Leichtmetallräder ww.
Brock Typ D6
S06 Mutter M12x1,5 Kegel 60° 110 34,5
Brock Typ D6
S07 Mutter M12x1,5 Kegel 60° 125 34,5
Brock Typ D6
S08 Mutter M12x1,5 Kegel 60° 130 34,5
Brock Typ D6
S09 Mutter M14x1,5 Kegel 60° 140 33
Brock Typ D8D
S10 Mutter M14x1,5 Kegel 60° 135 33
Brock Typ D8D
S11 Mutter M14x1,5 Kegel 60° 125 33
Brock Typ D8D
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50169 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55115314 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19EH2+ Typ RC29-809
Hersteller Brock Alloy Wheels Deutschland GmbH

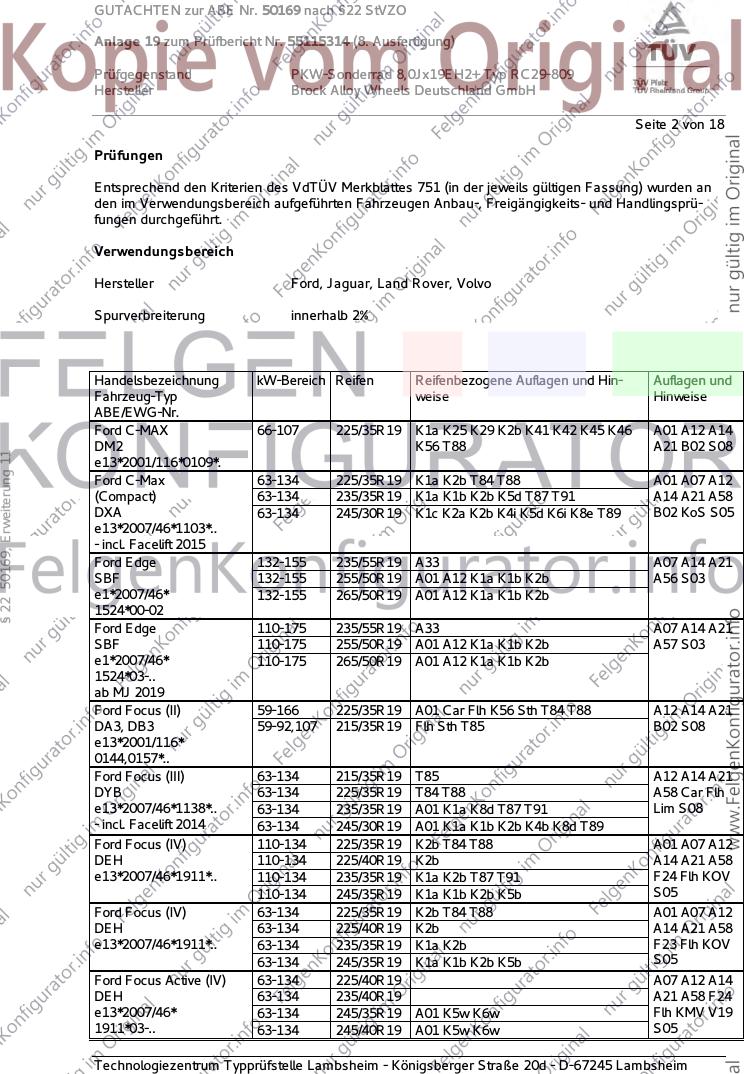

Seite 2 von 18
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Ford, Jaguar, Land Rover, Volvo
Spurverbreiterung innerhalb 2%
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 225/35R19 K1a K25 K29 K2b K41 K42 K45 K46 A01 A12 A14
DM2 K56 T88 A21 B02 S08
§ 22 50169, Erweiterung 11
e13*2001/116*0109*.
Ford C-Max 63-134 225/35R19 K1a K2b T84 T88 A01 A07 A12
(Compact) 63-134 235/35R19 K1a K1b K2b K5d T87 T91 A14 A21 A58
DXA 63-134 245/30R19 K1c K2a K2b K4i K5d K6i K8e T89 B02 KoS S05
e13*2007/46*1103*..
- incl. Facelift 2015
Ford Edge 132-155 235/55R19 A33 A07 A14 A21
SBF 132-155 255/50R19 A01 A12 K1a K1b K2b A56 S03
e1*2007/46* 132-155 265/50R19 A01 A12 K1a K1b K2b
1524*00-02
Ford Edge 110-175 235/55R19 A33 A07 A14 A21
SBF 110-175 255/50R19 A01 A12 K1a K1b K2b A57 S03
e1*2007/46* 110-175 265/50R19 A01 A12 K1a K1b K2b
1524*03-..
ab MJ 2019
Ford Focus (II) 59-166 225/35R19 A01 Car Flh K56 Sth T84 T88 A12 A14 A21
DA3, DB3 59-92,107 215/35R19 Flh Sth T85 B02 S08
e13*2001/116*
0144,0157*..
Ford Focus (III) 63-134 215/35R19 T85 A12 A14 A21
DYB 63-134 225/35R19 T84 T88 A58 Car Flh
e13*2007/46*1138*.. 63-134 235/35R19 A01 K1a K8d T87 T91 Lim S08
- incl. Facelift 2014 63-134 245/30R19 A01 K1a K1b K2b K4b K8d T89
Ford Focus (IV) 110-134 225/35R19 K2b T84 T88 A01 A07 A12
DEH 110-134 225/40R19 K2b A14 A21 A58
e13*2007/46*1911*.. 110-134 235/35R19 K1a K2b T87 T91 F24 Flh KOV
110-134 245/35R19 K1a K1b K2b K5b S05
Ford Focus (IV) 63-134 225/35R19 K2b T84 T88 A01 A07 A12
DEH 63-134 225/40R19 K2b A14 A21 A58
e13*2007/46*1911*.. 63-134 235/35R19 K1a K2b F23 Flh KOV
63-134 245/35R19 K1a K1b K2b K5b S05
Ford Focus Active (IV) 63-134 225/40R19 A07 A12 A14
DEH 63-134 235/40R19 A21 A58 F24
e13*2007/46* 63-134 245/35R19 A01 K5w K6w Flh KMV V19
1911*03-.. 63-134 245/40R19 A01 K5w K6w S05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50169 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55115314 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19EH2+ Typ RC29-809
Hersteller Brock Alloy Wheels Deutschland GmbH

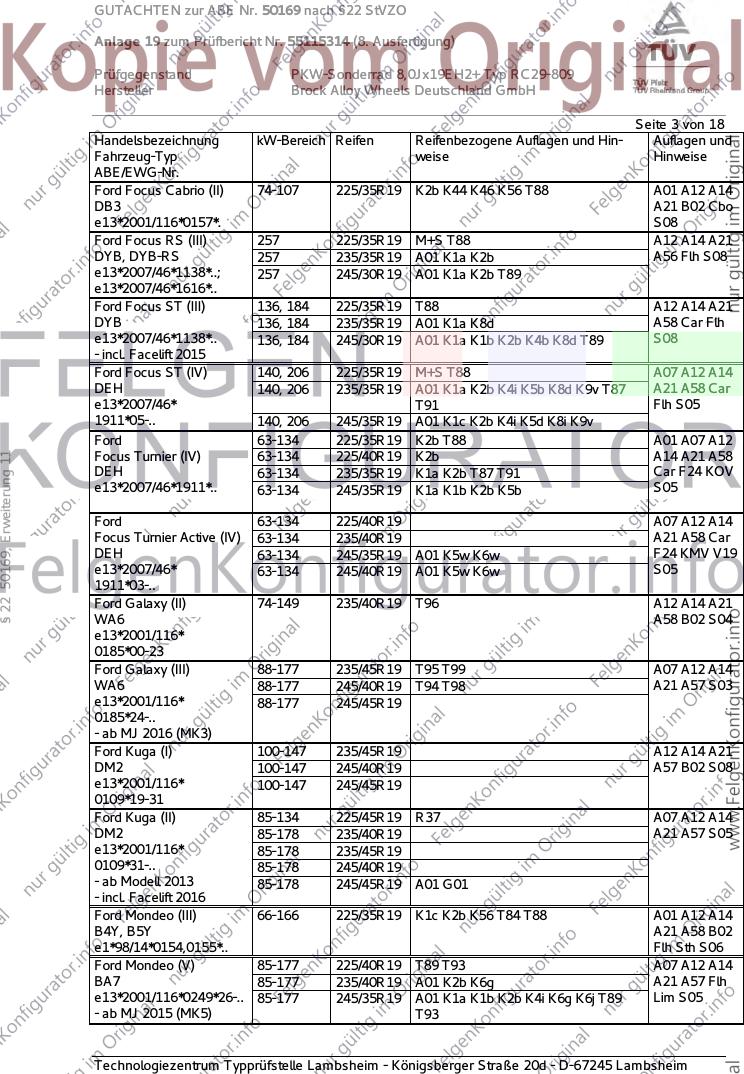

Seite 3 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Ford Focus Cabrio (II) 74-107 225/35R19 K2b K44 K46 K56 T88 A01 A12 A14
DB3 A21 B02 Cbo
e13*2001/116*0157*. S08
Ford Focus RS (III) 257 225/35R19 M+S T88 A12 A14 A21
DYB, DYB-RS 257 235/35R19 A01 K1a K2b A56 Flh S08
e13*2007/46*1138*..; 257 245/30R19 A01 K1a K2b T89
e13*2007/46*1616*..
Ford Focus ST (III) 136, 184 225/35R19 T88 A12 A14 A21
DYB 136, 184 235/35R19 A01 K1a K8d A58 Car Flh
e13*2007/46*1138*.. 136, 184 245/30R19 A01 K1a K1b K2b K4b K8d T89 S08
- incl. Facelift 2015
Ford Focus ST (IV) 140, 206 225/35R19 M+S T88 A07 A12 A14
DEH 140, 206 235/35R19 A01 K1a K2b K4i K5b K8d K9v T87 A21 A58 Car
e13*2007/46* T91 Flh S05
1911*05-.. 140, 206 245/35R19 A01 K1c K2b K4i K5d K8i K9v
Ford 63-134 225/35R19 K2b T88 A01 A07 A12
§ 22 50169, Erweiterung 11
Focus Turnier (IV) 63-134 225/40R19 K2b A14 A21 A58
DEH 63-134 235/35R19 K1a K2b T87 T91 Car F24 KOV
e13*2007/46*1911*.. 63-134 245/35R19 K1a K1b K2b K5b S05
Ford 63-134 225/40R19 A07 A12 A14
Focus Turnier Active (IV) 63-134 235/40R19 A21 A58 Car
DEH 63-134 245/35R19 A01 K5w K6w F24 KMV V19
e13*2007/46* 63-134 245/40R19 A01 K5w K6w S05
1911*03-..
Ford Galaxy (II) 74-149 235/40R19 T96 A12 A14 A21
WA6 A58 B02 S04
e13*2001/116*
0185*00-23
Ford Galaxy (III) 88-177 235/45R19 T95 T99 A07 A12 A14
WA6 88-177 245/40R19 T94 T98 A21 A57 S03
e13*2001/116* 88-177 245/45R19
0185*24-..
- ab MJ 2016 (MK3)
Ford Kuga (I) 100-147 235/45R19 A12 A14 A21
DM2 100-147 245/40R19 A57 B02 S08
e13*2001/116* 100-147 245/45R19
0109*19-31
Ford Kuga (II) 85-134 225/45R19 R37 A07 A12 A14
DM2 85-178 235/40R19 A21 A57 S05
e13*2001/116* 85-178 235/45R19
0109*31-.. 85-178 245/40R19
- ab Modell 2013 85-178 245/45R19 A01 G01
- incl. Facelift 2016
Ford Mondeo (III) 66-166 225/35R19 K1c K2b K56 T84 T88 A01 A12 A14
B4Y, B5Y A21 A58 B02
e1*98/14*0154,0155*.. Flh Sth S06
Ford Mondeo (V) 85-177 225/40R19 T89 T93 A07 A12 A14
BA7 85-177 235/40R19 A01 K2b K6g A21 A57 Flh
e13*2001/116*0249*26-.. 85-177 245/35R19 A01 K1a K1b K2b K4i K6g K6j T89 Lim S05
- ab MJ 2015 (MK5) T93
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50169 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55115314 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19EH2+ Typ RC29-809
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 4 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Ford Mondeo Turnier (III) 66-166 225/35R19 K1c K2b T88 A01 A12 A14
BWY 66-166 235/35R19 G01 K1c K2b K46 T87 T91 A21 A58 B02
e1*98/14*0156*.. Car S06
Ford Mondeo Turnier (V) 85-177 225/40R19 T89 T93 A07 A12 A14
BA7 85-177 235/40R19 A01 K2b K6g A21 A57 Car
e13*2001/116* 85-177 245/35R19 A01 K1a K1b K2b K4i K6g K6j T89 S05
0249*26-.. T93
- ab MJ 2015 (MK5)
Ford S-Max (I) 74-176 225/40R19 T93 A12 A14 A21
WA6 74-176 235/40R19 T92 T96 A58 B02 S04
e13*2001/116* 74-176 245/35R19 A01 K2b T93
0185*00-23
Ford S-Max (II) 88-177 235/45R19 T95 T99 A07 A12 A14
WA6 88-177 245/40R19 T94 T98 A21 A57 S03
e13*2001/116* 88-177 245/45R19
0185*24-..
§ 22 50169, Erweiterung 11
- ab MJ 2016
Ford Transit / 55-125 225/40R19 T89 T93 A07 A12 A14
Tourneo Connect 55-125 235/35R19 A01 K1a K1b K2b K4i K6f T91 A21 A58 S05
PJ2, PU2 55-125 245/35R19 A01 K1a K1b K2b K4i K6f T93 T97
e1*2001/116*
0207*16-25;
e1*2007/46*
0272*04-14,
- Modell 2014 bis 2017
- mit
Radmuttern M12x1,5
Jaguar F-Pace 120-132 235/55R19 A10 A14 A21 A57
DC 120-132 245/55R19 A32 S11
e11*2007/46*3324*..; 120-280 255/55R19 A98
e5*2007/46*1047*:: 120-280 265/50R19 A12
120-280 265/55R19 A12
Jaguar S-Type 147-219 235/35R19 K42 R37 T91 A01 A12 A14
CCX 147-219 245/35R19 K1a K2b K42 K44 T93 A21 B02 K41
e11*98/14*0115*.. K56 S07
Jaguar X-Type 96-170 225/35R19 K1a K2b K41 K42 K45 K46 L02 T88 A01 A12 A14
CF1 Y16 A21 B02 Lim
e11*98/14*0176*.. S06
Jaguar XE 120-184 225/40R19 T93 A12 A14 A21
JA 120-184 235/35R19 A01 K1a T91 A58 Lim P35
e11*2007/46*2150*.., 120-184 235/40R19 A01 K1a V19 S07
e5*2007/46*1049*.. 120-184 245/35R19 A01 K1a T93
Jaguar XF 120-202 235/40R19 A10 A14 A21 B03
CC9 120-202 235/45R19 A12 Lim S07
e11*2001/116*0323*. 120-202 245/40R19 A32
Jaguar XF 120-221 225/45R19 A12 R37 T92 T96 A14 A21 A58
JB 120-221 235/40R19 A32 R37 T92 T96 Lim V19 S07
e11*2007/46*2981*.., 120-280 245/40R19 A91
e5*2007/46*1048*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50169 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55115314 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19EH2+ Typ RC29-809
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 5 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Jaguar XJ 152-291 245/40R19 R37 T94 T98 A12 A14 A21
N*3 152-291 245/45R19 A01 K41 M+S R09 B02 NBF S07
e11*2001/116*0217*.. 152-291 255/40R19 A01 K41
Land Rover 110-177 225/55R19 A12 A14 A21 A57
Discovery Sport 110-177 235/50R19 A98 S10
LC 110-177 235/55R19 A12
e11*2007/46*1659*.. 110-177 245/50R19 A01 A12 K1a
Land Rover Freelander 2 110-171 235/55R19 K1a K2b A01 A12 A14
LF 110-171 255/50R19 K1c K2b A21 S09
e11*2001/116*0300*.
Land Rover 110-177 235/50R19 A12 A14 A21
Range-Rover Evoque 110-177 235/55R19 A57 Cbo Cpe
LV, LV-A 110-177 255/45R19 Y85 S09
e11*2007/46*0223*..;
e3*2007/46*0221*..
§ 22 50169, Erweiterung 11
Land Rover 132, 177 235/55R19 A10 R37 A14 A21 A56
Range-Rover Velar 132, 177 245/55R19 A10 R37 S09
LY 132-280 255/55R19 A10
e11*2007/46*3954*.., 132-280 265/50R19 A32
e5*2007/46*1057*.. 132-280 265/55R19 A12 146
Volvo C30 73-169 225/35R19 K1c K25 K2b K42 T84 T88 A01 A12 A14
M, M-2D 73-169 235/35R19 K1c K2b K41 K42 K45 LK6 A21 A58 B02
e4*2001/116*0076*.., Com S06
e1*2001/116*0427*..
Volvo C70 100-169 225/35R19 T88 A12 A14 A21
M 100-169 235/35R19 T87 T91 B02 Cbo S06
e4*2001/116*0076*08-..
Volvo S40, V50 73-169 225/35R19 K1c K25 K2b K41 K42 K45 K46 T84 A01 A12 A14
M T88 A21 B02 Car
e4*2001/116*0076*.. 73-169 235/35R19 K1c K2b K42 K43 K45 K46 LK6 T87 Lim S06
T88
Volvo S60 140-186 225/40R19 R37 T89 T93 A12 A14 A21
Z 140-240 235/40R19 A58 KOV Lim
e4*2007/46*1315*05-.. 140-240 245/40R19 A01 G74 LV4 NoH S01
140-240 245/40R19 Z20
Volvo S60, V60 84-177 225/35R19 A58 K2b K4i K6f T88 A01 A12 A14
F, F-N2D 84-177 245/30R19 A58 K1c K2b K4i K6f T89 A21 A57 Car
e9*2007/46*0023*..; 84-180 235/35R19 K1a K1b K2b K4i K6f T87 T91 Lim Npf V00
e13*2007/46*1157*.. 84-242 235/40R19 G03 K1a K1b K2b K3i K4i K6f V19 S01
84-242 245/35R19 K1c K2b K4i K6f T89 T93
Volvo S60, V60 Polestar 258, 270 235/40R19 K2b K3i K4i K5f K6r A01 A12 A14
F, F-N2D 258, 270 245/35R19 K1a K1b K2b K3i K4i K5f K6r A21 A56 Car
e9*2007/46*0023*..; 258, 270 245/40R19 K1a K1b K2b K3i K4i K5f K6r Lim Npf S01
e13*2007/46*1157*..
Volvo S60CC, V60CC 110-187 225/45R19 A12 A14 A21
F 110-187 235/40R19 A57 Car KMV
e9*2007/46*0023*.. 110-187 235/45R19 A01 K3s Lim S01
- Cross Country 110-187 245/40R19
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50169 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55115314 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19EH2+ Typ RC29-809
Hersteller Brock Alloy Wheels Deutschland GmbH

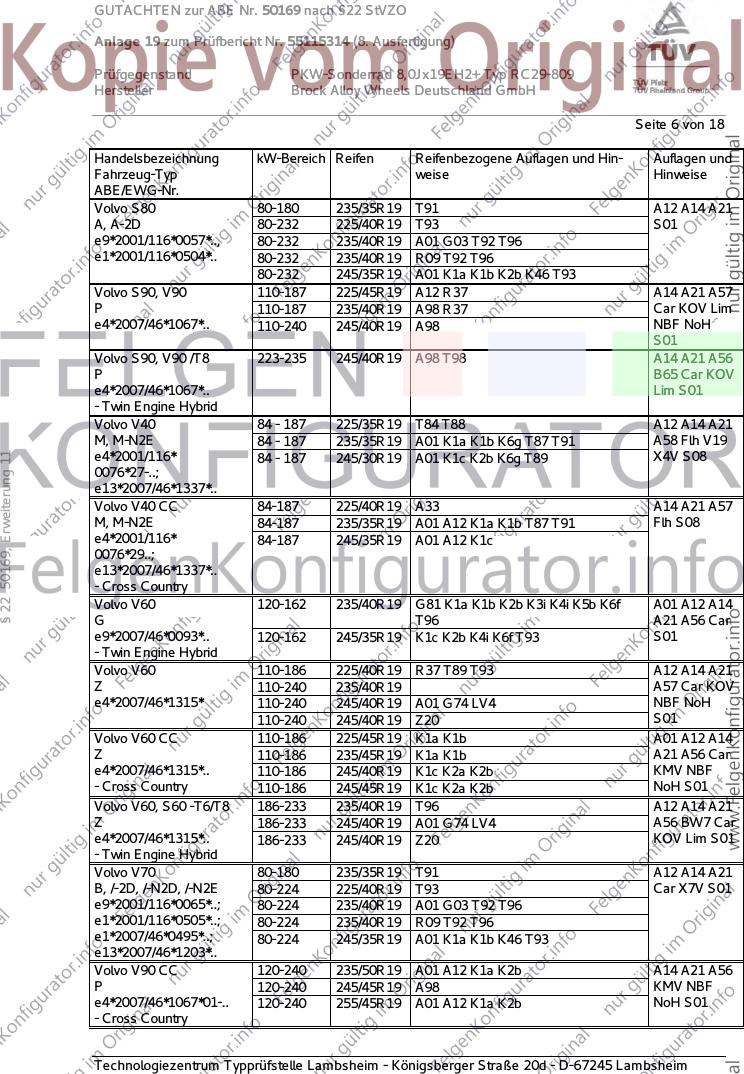

Seite 6 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Volvo S80 80-180 235/35R19 T91 A12 A14 A21
A, A-2D 80-232 225/40R19 T93 S01
e9*2001/116*0057*.., 80-232 235/40R19 A01 G03 T92 T96
e1*2001/116*0504*.. 80-232 235/40R19 R09 T92 T96
80-232 245/35R19 A01 K1a K1b K2b K46 T93
Volvo S90, V90 110-187 225/45R19 A12 R37 A14 A21 A57
P 110-187 235/40R19 A98 R37 Car KOV Lim
e4*2007/46*1067*.. 110-240 245/40R19 A98 NBF NoH
S01
Volvo S90, V90 /T8 223-235 245/40R19 A98 T98 A14 A21 A56
P B65 Car KOV
e4*2007/46*1067*.. Lim S01
- Twin Engine Hybrid
Volvo V40 84 - 187 225/35R19 T84 T88 A12 A14 A21
M, M-N2E 84 - 187 235/35R19 A01 K1a K1b K6g T87 T91 A58 Flh V19
§ 22 50169, Erweiterung 11
e4*2001/116* 84 - 187 245/30R19 A01 K1c K2b K6g T89 X4V S08
0076*27-..;
e13*2007/46*1337*..
Volvo V40 CC 84-187 225/40R19 A33 A14 A21 A57
M, M-N2E 84-187 235/35R19 A01 A12 K1a K1b T87 T91 Flh S08
e4*2001/116* 84-187 245/35R19 A01 A12 K1c
0076*29..;
e13*2007/46*1337*..
- Cross Country
Volvo V60 120-162 235/40R19 G81 K1a K1b K2b K3i K4i K5b K6f A01 A12 A14
G T96 A21 A56 Car
e9*2007/46*0093*.. 120-162 245/35R19 K1c K2b K4i K6f T93 S01
- Twin Engine Hybrid
Volvo V60 110-186 225/40R19 R37 T89 T93 A12 A14 A21
Z 110-240 235/40R19 A57 Car KOV
e4*2007/46*1315* 110-240 245/40R19 A01 G74 LV4 NBF NoH
110-240 245/40R19 Z20 S01
Volvo V60 CC 110-186 225/45R19 K1a K1b A01 A12 A14
Z 110-186 235/45R19 K1a K1b A21 A56 Car
e4*2007/46*1315*.. 110-186 245/40R19 K1c K2a K2b KMV NBF
- Cross Country 110-186 245/45R19 K1c K2a K2b NoH S01
Volvo V60, S60 -T6/T8 186-233 235/40R19 T96 A12 A14 A21
Z 186-233 245/40R19 A01 G74 LV4 A56 BW7 Car
e4*2007/46*1315*.. 186-233 245/40R19 Z20 KOV Lim S01
- Twin Engine Hybrid
Volvo V70 80-180 235/35R19 T91 A12 A14 A21
B, /-2D, /-N2D, /-N2E 80-224 225/40R19 T93 Car X7V S01
e9*2001/116*0065*..; 80-224 235/40R19 A01 G03 T92 T96
e1*2001/116*0505*..; 80-224 235/40R19 R09 T92 T96
e1*2007/46*0495*..; 80-224 245/35R19 A01 K1a K1b K46 T93
e13*2007/46*1203*..
Volvo V90 CC 120-240 235/50R19 A01 A12 K1a K2b A14 A21 A56
P 120-240 245/45R19 A98 KMV NBF
e4*2007/46*1067*01-.. 120-240 255/45R19 A01 A12 K1a K2b NoH S01
- Cross Country
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50169 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55115314 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19EH2+ Typ RC29-809
Hersteller Brock Alloy Wheels Deutschland GmbH

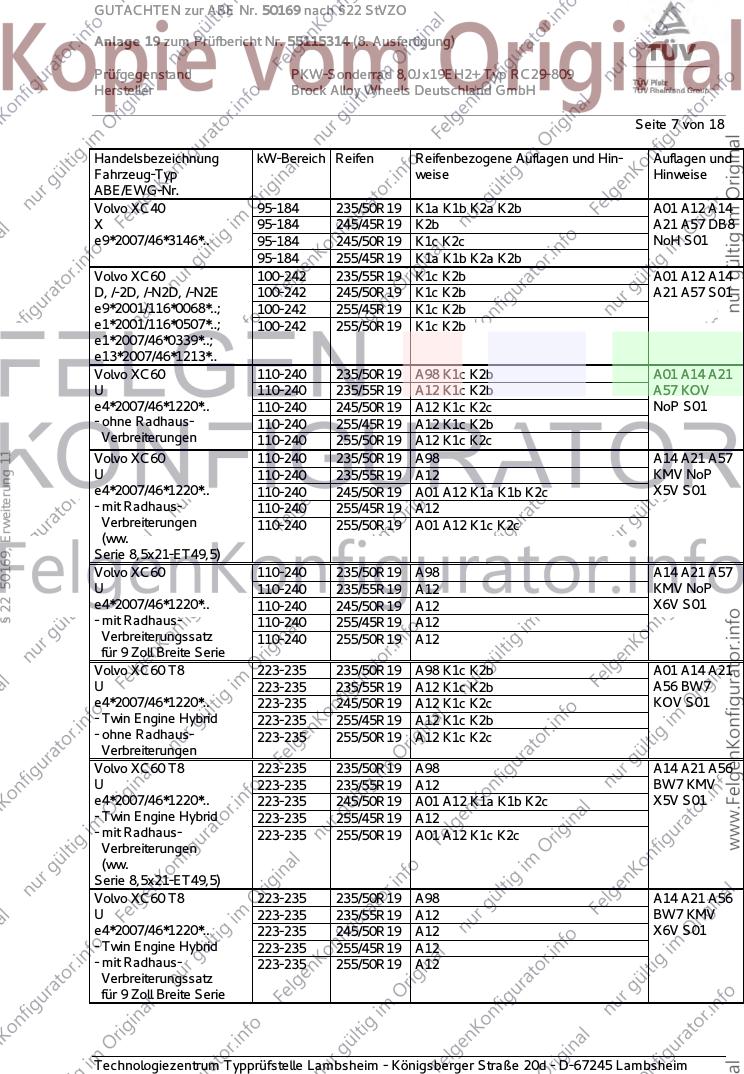

Seite 7 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Volvo XC40 95-184 235/50R19 K1a K1b K2a K2b A01 A12 A14
X 95-184 245/45R19 K2b A21 A57 DB8
e9*2007/46*3146*.. 95-184 245/50R19 K1c K2c NoH S01
95-184 255/45R19 K1a K1b K2a K2b
Volvo XC60 100-242 235/55R19 K1c K2b A01 A12 A14
D, /-2D, /-N2D, /-N2E 100-242 245/50R19 K1c K2b A21 A57 S01
e9*2001/116*0068*..; 100-242 255/45R19 K1c K2b
e1*2001/116*0507*..; 100-242 255/50R19 K1c K2b
e1*2007/46*0339*..;
e13*2007/46*1213*..
Volvo XC60 110-240 235/50R19 A98 K1c K2b A01 A14 A21
U 110-240 235/55R19 A12 K1c K2b A57 KOV
e4*2007/46*1220*.. 110-240 245/50R19 A12 K1c K2c NoP S01
- ohne Radhaus- 110-240 255/45R19 A12 K1c K2b
Verbreiterungen 110-240 255/50R19 A12 K1c K2c
§ 22 50169, Erweiterung 11
Volvo XC60 110-240 235/50R19 A98 A14 A21 A57
U 110-240 235/55R19 A12 KMV NoP
e4*2007/46*1220*.. 110-240 245/50R19 A01 A12 K1a K1b K2c X5V S01
- mit Radhaus- 110-240 255/45R19 A12
Verbreiterungen 110-240 255/50R19 A01 A12 K1c K2c
(ww.
Serie 8,5x21-ET49,5)
Volvo XC60 110-240 235/50R19 A98 A14 A21 A57
U 110-240 235/55R19 A12 KMV NoP
e4*2007/46*1220*.. 110-240 245/50R19 A12 X6V S01
- mit Radhaus- 110-240 255/45R19 A12
Verbreiterungssatz 110-240 255/50R19 A12
für 9 Zoll Breite Serie
Volvo XC60 T8 223-235 235/50R19 A98 K1c K2b A01 A14 A21
U 223-235 235/55R19 A12 K1c K2b A56 BW7
e4*2007/46*1220*.. 223-235 245/50R19 A12 K1c K2c KOV S01
- Twin Engine Hybrid 223-235 255/45R19 A12 K1c K2b
- ohne Radhaus- 223-235 255/50R19 A12 K1c K2c
Verbreiterungen
Volvo XC60 T8 223-235 235/50R19 A98 A14 A21 A56
U 223-235 235/55R19 A12 BW7 KMV
e4*2007/46*1220*.. 223-235 245/50R19 A01 A12 K1a K1b K2c X5V S01
- Twin Engine Hybrid 223-235 255/45R19 A12
- mit Radhaus- 223-235 255/50R19 A01 A12 K1c K2c
Verbreiterungen
(ww.
Serie 8,5x21-ET49,5)
Volvo XC60 T8 223-235 235/50R19 A98 A14 A21 A56
U 223-235 235/55R19 A12 BW7 KMV
e4*2007/46*1220*.. 223-235 245/50R19 A12 X6V S01
- Twin Engine Hybrid 223-235 255/45R19 A12
- mit Radhaus- 223-235 255/50R19 A12
Verbreiterungssatz
für 9 Zoll Breite Serie
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50169 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55115314 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19EH2+ Typ RC29-809
Hersteller Brock Alloy Wheels Deutschland GmbH

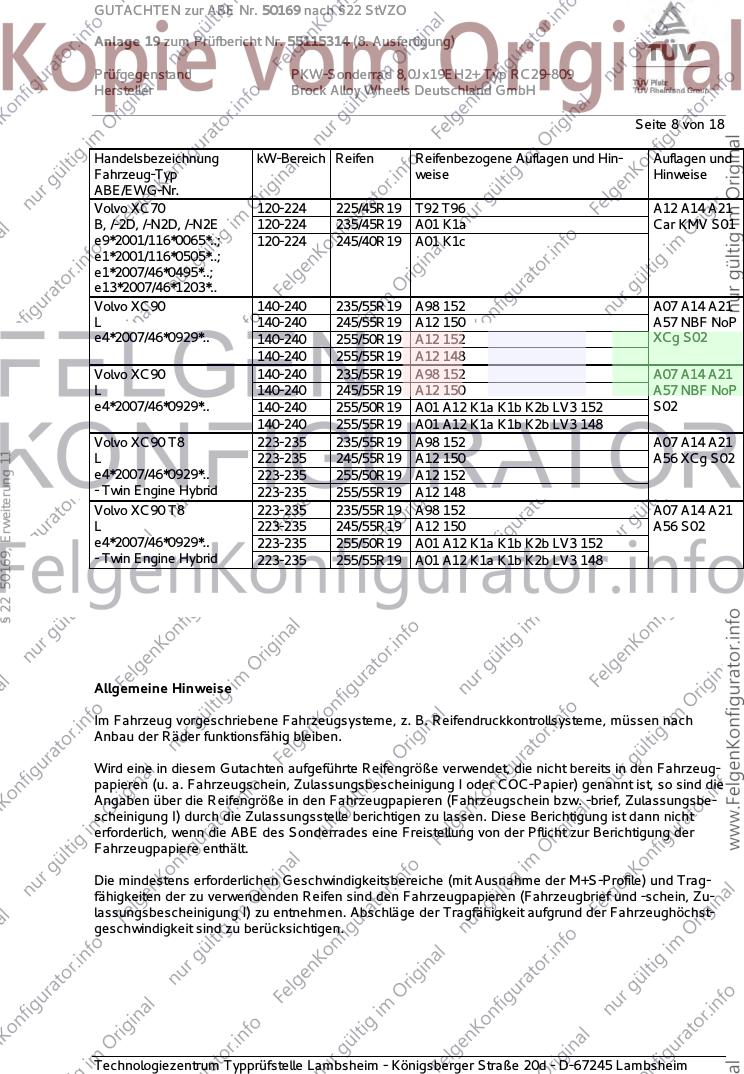

Seite 8 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Volvo XC70 120-224 225/45R19 T92 T96 A12 A14 A21
B, /-2D, /-N2D, /-N2E 120-224 235/45R19 A01 K1a Car KMV S01
e9*2001/116*0065*..; 120-224 245/40R19 A01 K1c
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo XC90 140-240 235/55R19 A98 152 A07 A14 A21
L 140-240 245/55R19 A12 150 A57 NBF NoP
e4*2007/46*0929*.. 140-240 255/50R19 A12 152 XCg S02
140-240 255/55R19 A12 148
Volvo XC90 140-240 235/55R19 A98 152 A07 A14 A21
L 140-240 245/55R19 A12 150 A57 NBF NoP
e4*2007/46*0929*.. 140-240 255/50R19 A01 A12 K1a K1b K2b LV3 152 S02
140-240 255/55R19 A01 A12 K1a K1b K2b LV3 148
Volvo XC90 T8 223-235 235/55R19 A98 152 A07 A14 A21
§ 22 50169, Erweiterung 11
L 223-235 245/55R19 A12 150 A56 XCg S02
e4*2007/46*0929*.. 223-235 255/50R19 A12 152
- Twin Engine Hybrid 223-235 255/55R19 A12 148
Volvo XC90 T8 223-235 235/55R19 A98 152 A07 A14 A21
L 223-235 245/55R19 A12 150 A56 S02
e4*2007/46*0929*.. 223-235 255/50R19 A01 A12 K1a K1b K2b LV3 152
- Twin Engine Hybrid 223-235 255/55R19 A01 A12 K1a K1b K2b LV3 148
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchst-
geschwindigkeit sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50169 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55115314 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19EH2+ Typ RC29-809
Hersteller Brock Alloy Wheels Deutschland GmbH

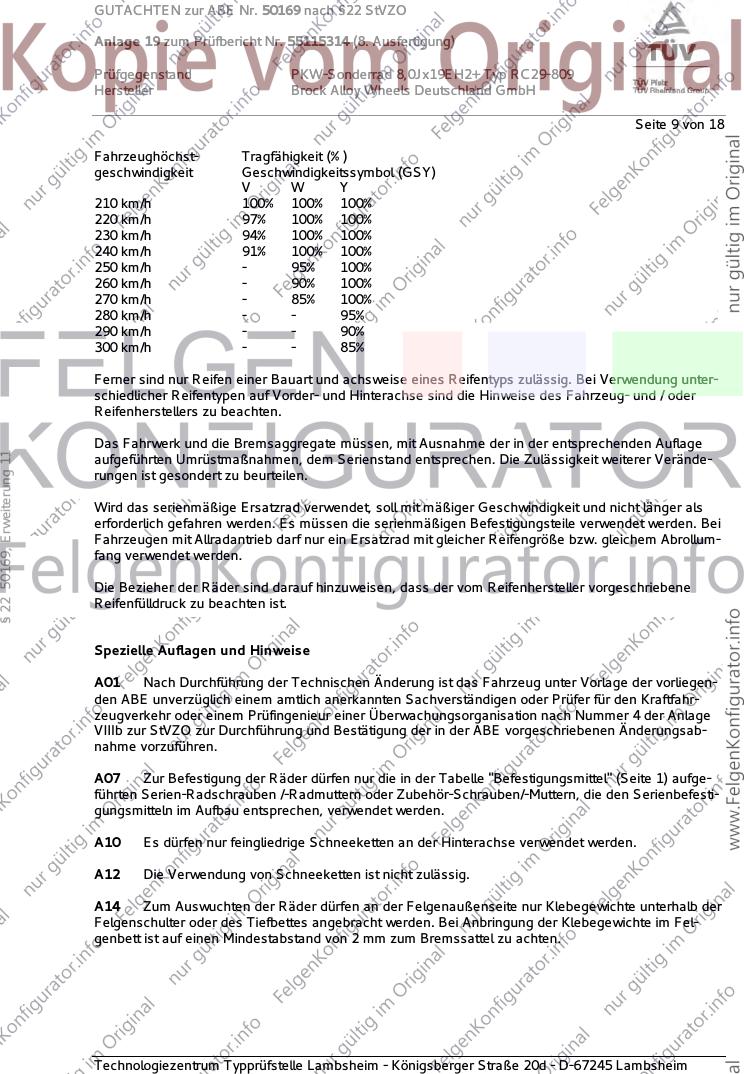

Seite 9 von 18
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unter-
schiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
§ 22 50169, Erweiterung 11
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die in der Tabelle "Befestigungsmittel" (Seite 1) aufge-
führten Serien-Radschrauben /-Radmuttern oder Zubehör-Schrauben/-Muttern, die den Serienbefesti-
gungsmitteln im Aufbau entsprechen, verwendet werden.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50169 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55115314 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19EH2+ Typ RC29-809
Hersteller Brock Alloy Wheels Deutschland GmbH

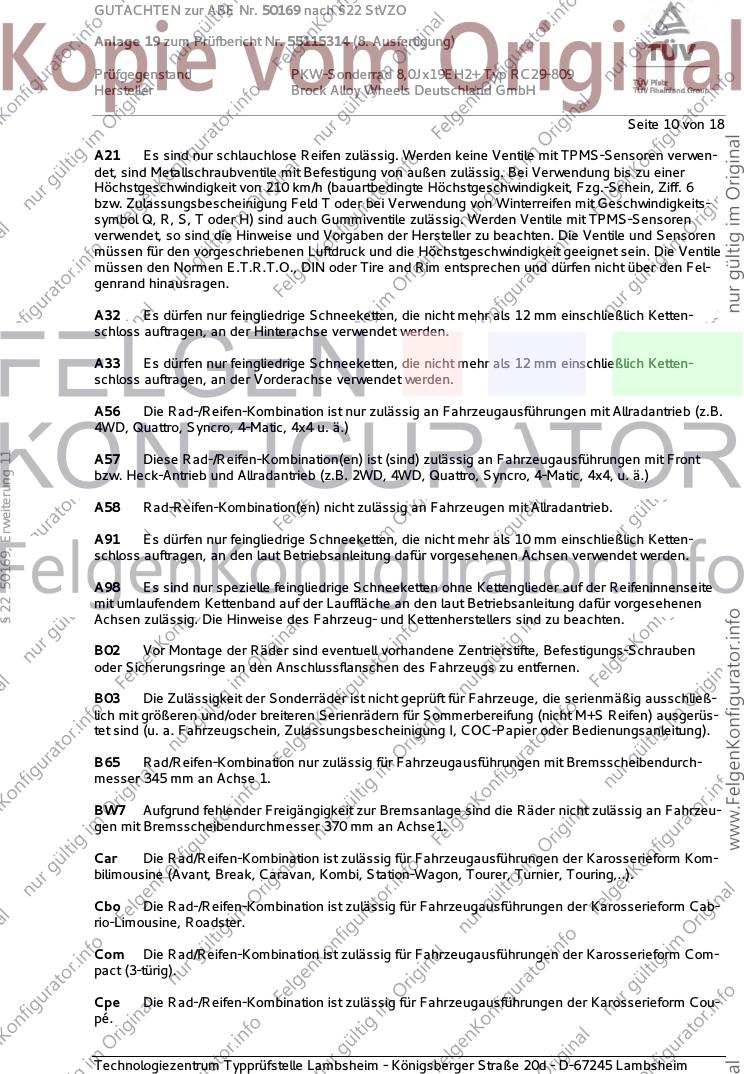

Seite 10 von 18
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
§ 22 50169, Erweiterung 11
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A98 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite
mit umlaufendem Kettenband auf der Lauffläche an den laut Betriebsanleitung dafür vorgesehenen
Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B65 Rad/Reifen-Kombination nur zulässig für Fahrzeugausführungen mit Bremsscheibendurch-
messer 345 mm an Achse 1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeu-
gen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kom-
bilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cab-
rio-Limousine, Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Com-
pact (3-türig).
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cou-
pé.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50169 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55115314 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19EH2+ Typ RC29-809
Hersteller Brock Alloy Wheels Deutschland GmbH

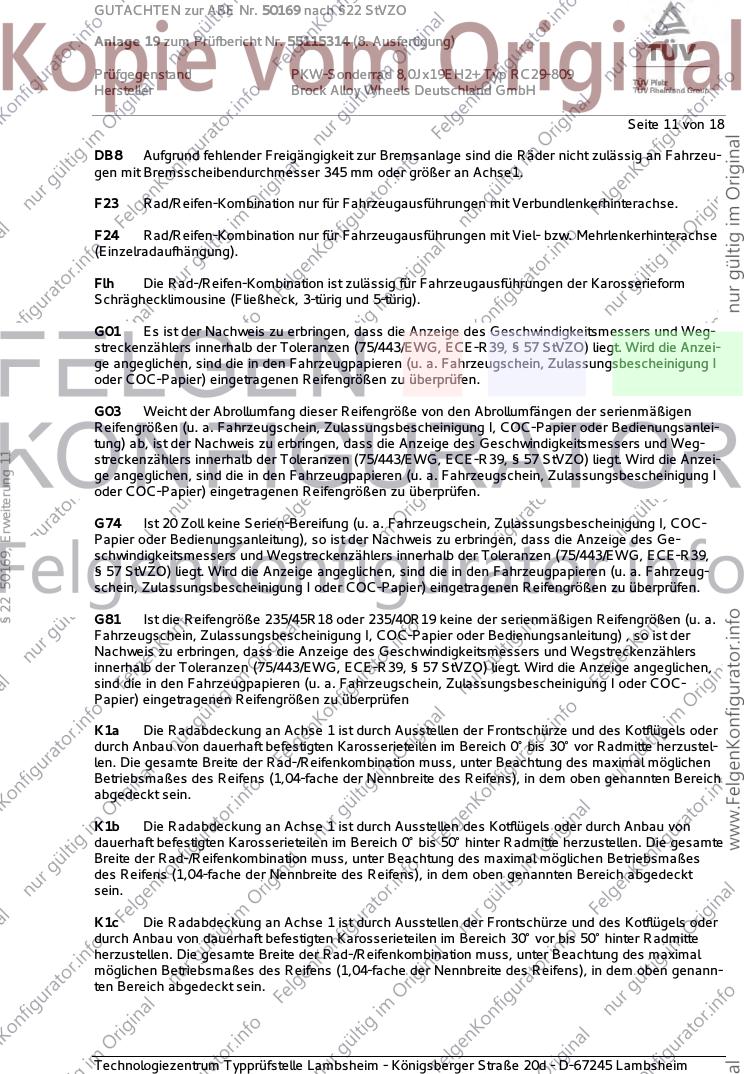

Seite 11 von 18
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeu-
gen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung) ab, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
§ 22 50169, Erweiterung 11
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G74 Ist 20 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des Ge-
schwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39,
§ 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeug-
schein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50169 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55115314 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19EH2+ Typ RC29-809
Hersteller Brock Alloy Wheels Deutschland GmbH

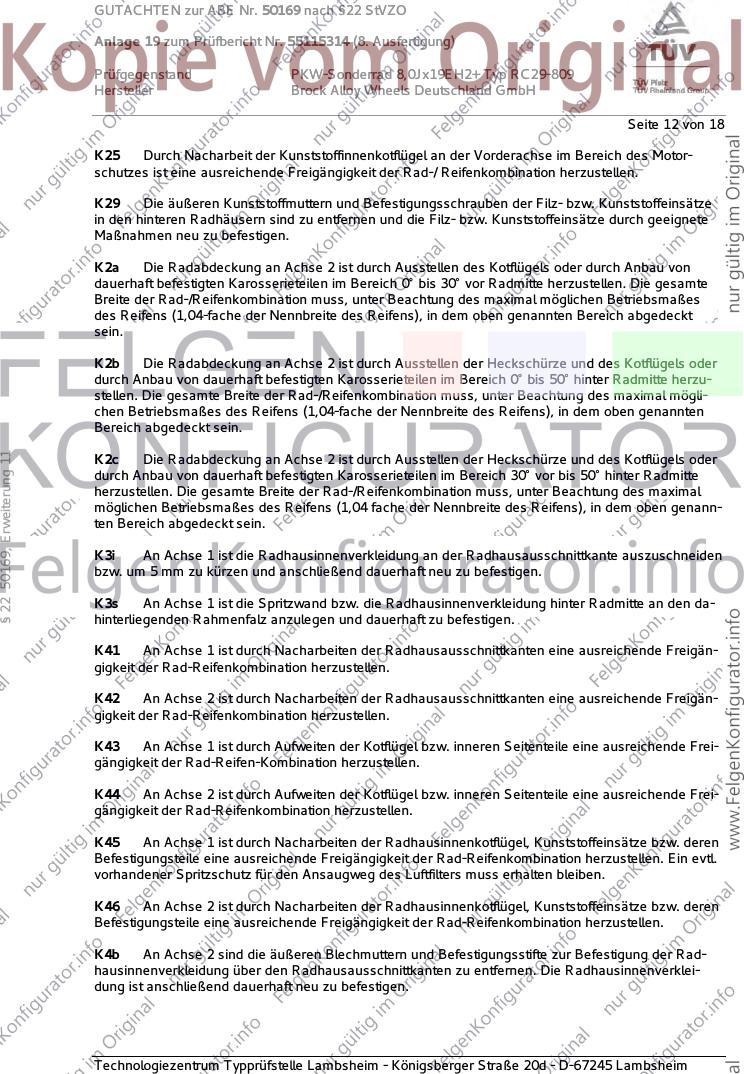

Seite 12 von 18
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des Motor-
schutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K29 Die äußeren Kunststoffmuttern und Befestigungsschrauben der Filz- bzw. Kunststoffeinsätze
in den hinteren Radhäusern sind zu entfernen und die Filz- bzw. Kunststoffeinsätze durch geeignete
Maßnahmen neu zu befestigen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
§ 22 50169, Erweiterung 11
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den da-
hinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4b An Achse 2 sind die äußeren Blechmuttern und Befestigungsstifte zur Befestigung der Rad-
hausinnenverkleidung über den Radhausausschnittkanten zu entfernen. Die Radhausinnenverklei-
dung ist anschließend dauerhaft neu zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50169 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55115314 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19EH2+ Typ RC29-809
Hersteller Brock Alloy Wheels Deutschland GmbH

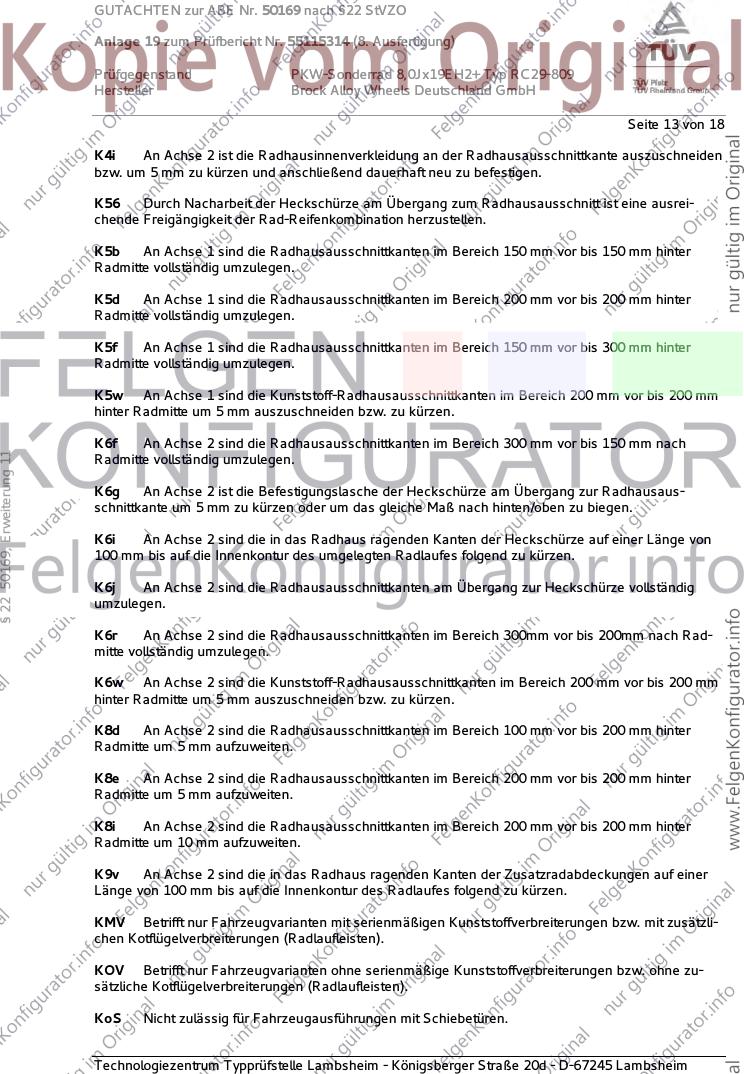

Seite 13 von 18
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5f An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 300 mm hinter
Radmitte vollständig umzulegen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
§ 22 50169, Erweiterung 11
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Rad-
mitte vollständig umzulegen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50169 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55115314 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19EH2+ Typ RC29-809
Hersteller Brock Alloy Wheels Deutschland GmbH

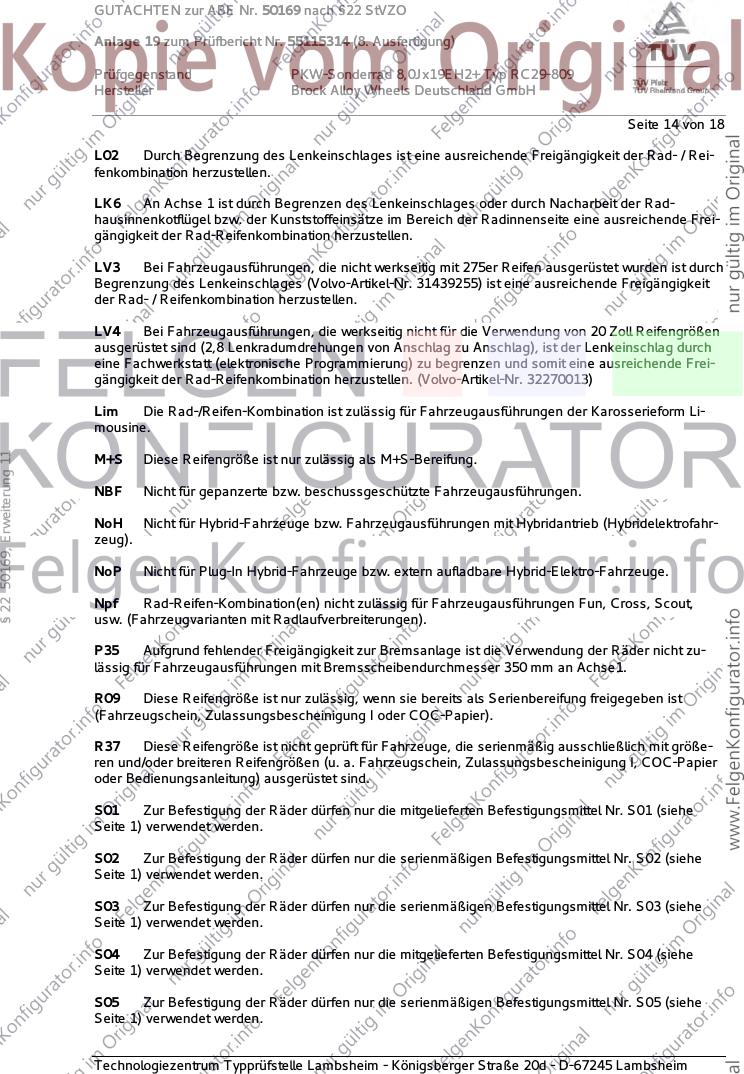

Seite 14 von 18
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der Rad-
hausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
LV3 Bei Fahrzeugausführungen, die nicht werkseitig mit 275er Reifen ausgerüstet wurden ist durch
Begrenzung des Lenkeinschlages (Volvo-Artikel-Nr. 31439255) ist eine ausreichende Freigängigkeit
der Rad- / Reifenkombination herzustellen.
LV4 Bei Fahrzeugausführungen, die werkseitig nicht für die Verwendung von 20 Zoll Reifengrößen
ausgerüstet sind (2,8 Lenkradumdrehungen von Anschlag zu Anschlag), ist der Lenkeinschlag durch
eine Fachwerkstatt (elektronische Programmierung) zu begrenzen und somit eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen. (Volvo-Artikel-Nr. 32270013)
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
mousine.
§ 22 50169, Erweiterung 11
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahr-
zeug).
NoP Nicht für Plug-In Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge.
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw. (Fahrzeugvarianten mit Radlaufverbreiterungen).
P35 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Räder nicht zu-
lässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm an Achse1.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50169 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55115314 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19EH2+ Typ RC29-809
Hersteller Brock Alloy Wheels Deutschland GmbH

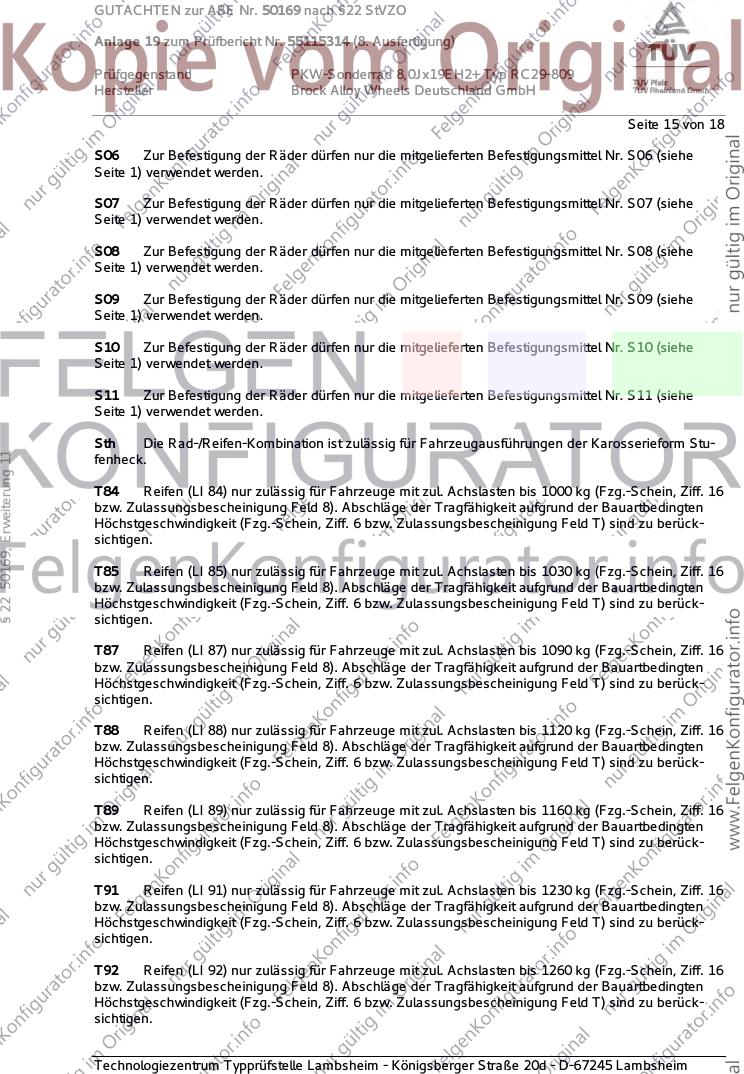

Seite 15 von 18
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
S10 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10 (siehe
Seite 1) verwendet werden.
S11 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S11 (siehe
Seite 1) verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Stu-
§ 22 50169, Erweiterung 11
fenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50169 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55115314 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19EH2+ Typ RC29-809
Hersteller Brock Alloy Wheels Deutschland GmbH

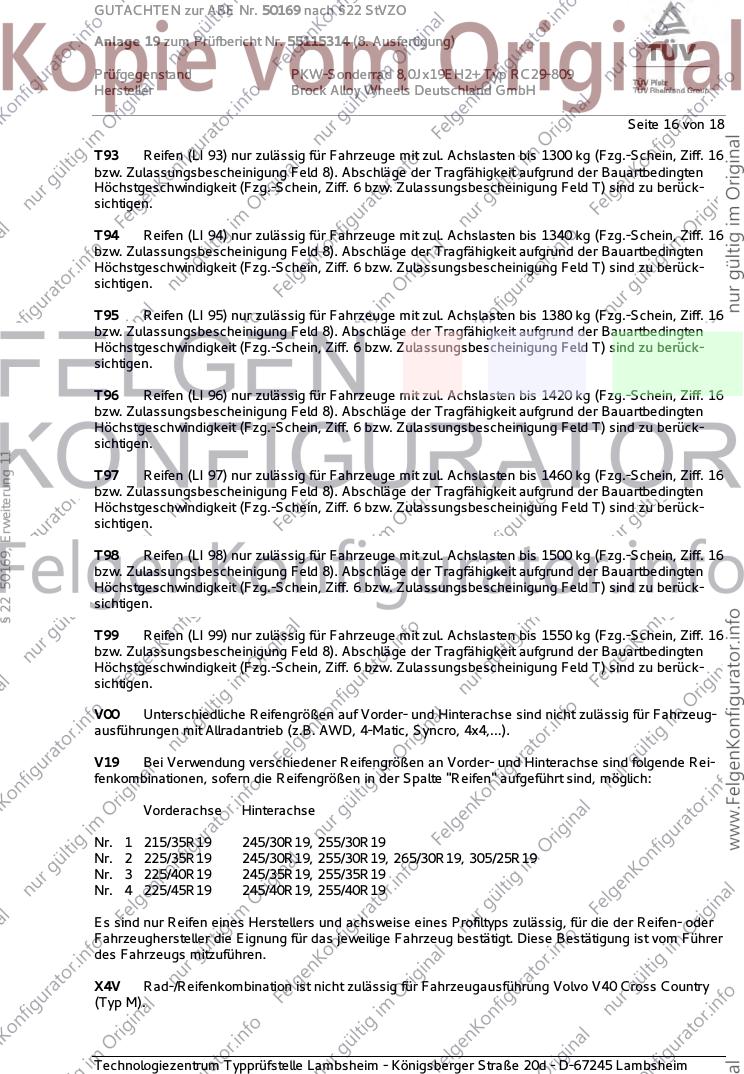

Seite 16 von 18
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
§ 22 50169, Erweiterung 11
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50169 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55115314 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19EH2+ Typ RC29-809
Hersteller Brock Alloy Wheels Deutschland GmbH

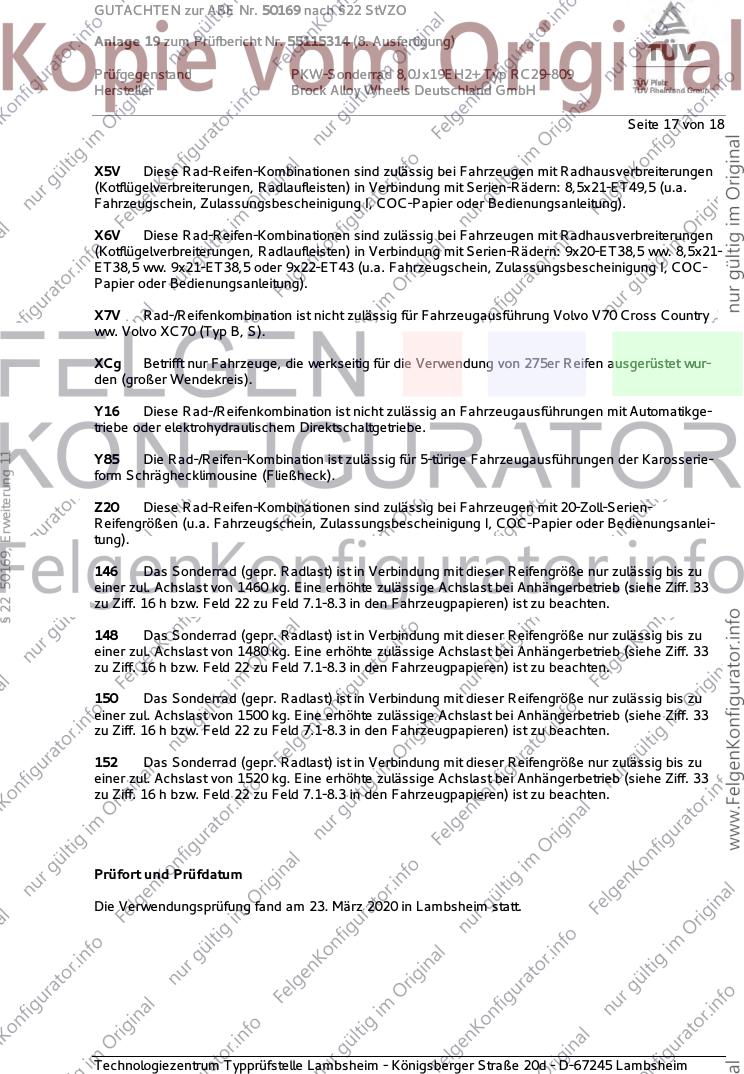

Seite 17 von 18
X5V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 8,5x21-ET49,5 (u.a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X6V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 9x20-ET38,5 ww. 8,5x21-
ET38,5 ww. 9x21-ET38,5 oder 9x22-ET43 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
XCg Betrifft nur Fahrzeuge, die werkseitig für die Verwendung von 275er Reifen ausgerüstet wur-
den (großer Wendekreis).
Y16 Diese Rad-/Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit Automatikge-
triebe oder elektrohydraulischem Direktschaltgetriebe.
§ 22 50169, Erweiterung 11
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserie-
form Schräghecklimousine (Fließheck).
Z20 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 20-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
146 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1460 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
148 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1480 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1500 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
152 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1520 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 23. März 2020 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50169 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55115314 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19EH2+ Typ RC29-809
Hersteller Brock Alloy Wheels Deutschland GmbH

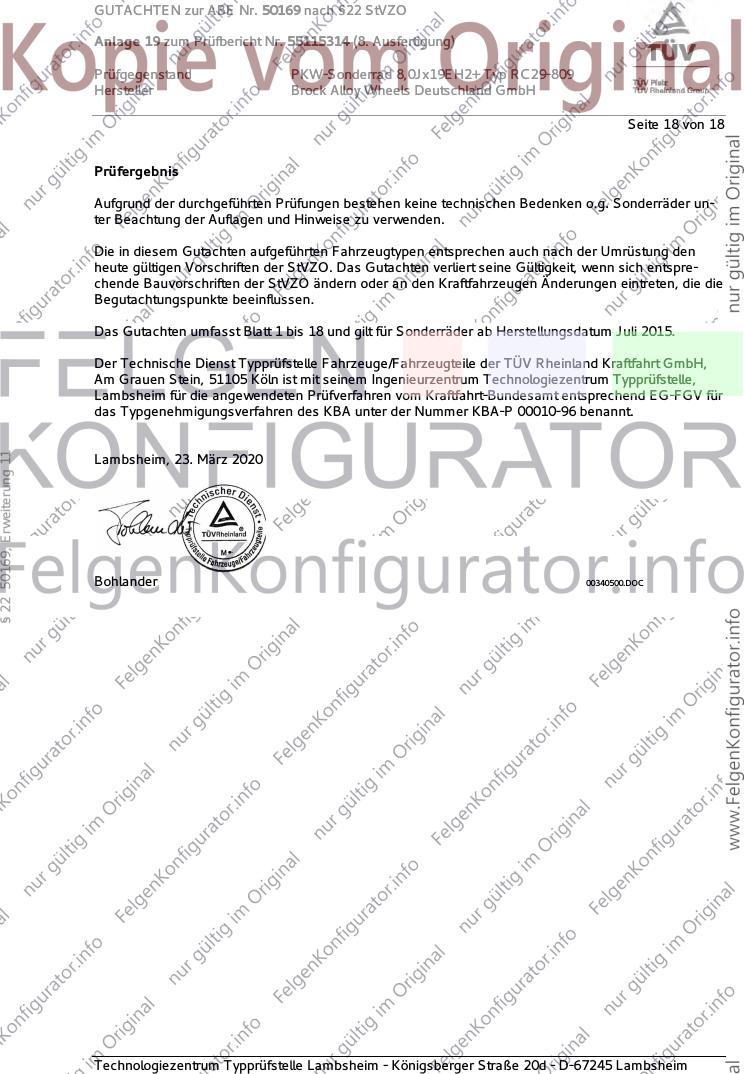

Seite 18 von 18
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 18 und gilt für Sonderräder ab Herstellungsdatum Juli 2015.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
§ 22 50169, Erweiterung 11
Lambsheim, 23. März 2020
Bohlander 00340500.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
