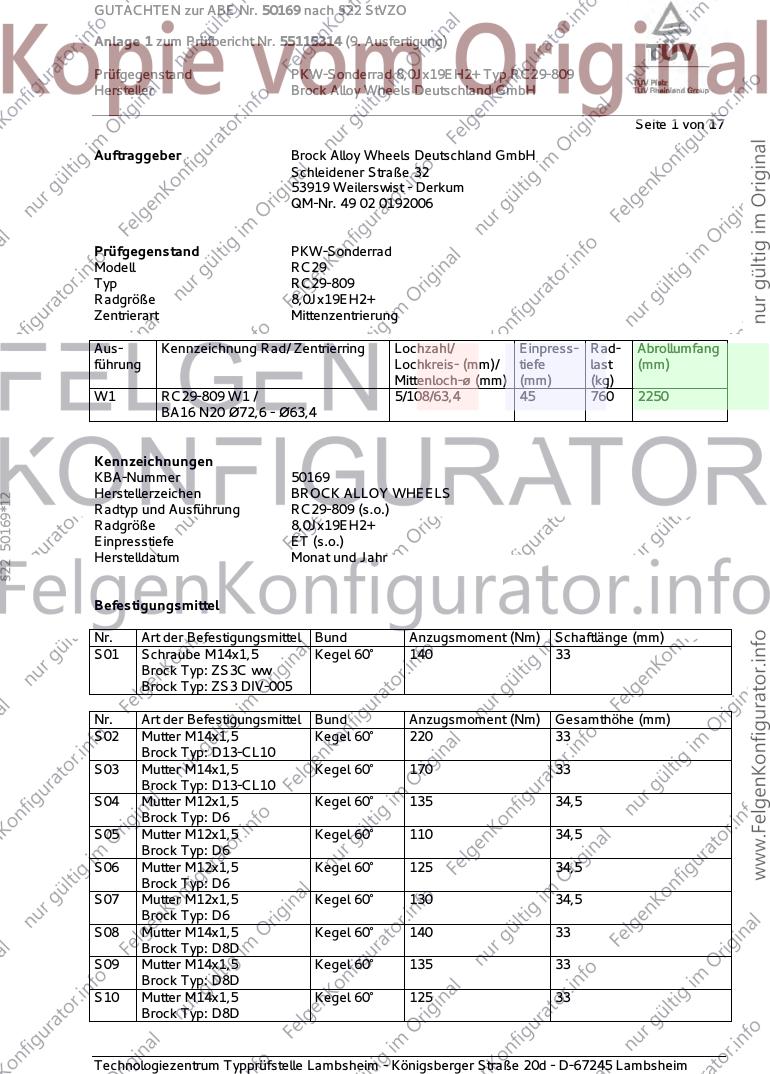

GUTACHTEN zur ABE Nr. 50169 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55115314 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19EH2+ Typ RC29-809
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 1 von 17
Auftraggeber Brock Alloy Wheels Deutschland GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0192006
Prüfgegenstand PKW-Sonderrad
Modell RC29
Typ RC29-809
Radgröße 8,0Jx19EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
W1 RC29-809 W1 / 5/108/63,4 45 760 2250
BA16 N20 Ø72,6 - Ø63,4
Kennzeichnungen
KBA-Nummer 50169
Herstellerzeichen BROCK ALLOY WHEELS
§22 50169*12
Radtyp und Ausführung RC29-809 (s.o.)
Radgröße 8,0Jx19EH2+
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 140 33
Brock Typ: ZS3C ww
Brock Typ: ZS3 DIV-005
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Gesamthöhe (mm)
S02 Mutter M14x1,5 Kegel 60° 220 33
Brock Typ: D13-CL10
S03 Mutter M14x1,5 Kegel 60° 170 33
Brock Typ: D13-CL10
S04 Mutter M12x1,5 Kegel 60° 135 34,5
Brock Typ: D6
S05 Mutter M12x1,5 Kegel 60° 110 34,5
Brock Typ: D6
S06 Mutter M12x1,5 Kegel 60° 125 34,5
Brock Typ: D6
S07 Mutter M12x1,5 Kegel 60° 130 34,5
Brock Typ: D6
S08 Mutter M14x1,5 Kegel 60° 140 33
Brock Typ: D8D
S09 Mutter M14x1,5 Kegel 60° 135 33
Brock Typ: D8D
S10 Mutter M14x1,5 Kegel 60° 125 33
Brock Typ: D8D
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50169 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55115314 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19EH2+ Typ RC29-809
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 2 von 17
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Land Rover
Volvo
Spurverbreiterung innerhalb 2%
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
§22 50169*12
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 225/35R19 K25 K41 K46 T88 A01 A12 A14
DM2 A21 B02 S07
e13*2001/116*0109*.
Ford C-Max (Compact) 63-134 225/35R19 T84 T88 A12 A14 A21
DXA 63-134 235/35R19 A01 K1a K2b T87 T91 A58 B02 KoS
e13*2007/46*1103*.. 63-134 245/30R19 A01 K1a K1b K2b K5d T89 S04
- incl. Facelift 2015
Ford Edge 132-155 235/55R19 A33 A14 A21 A56
SBF 132-155 255/50R19 A12 S02
e1*2007/46*1524*00-02 132-155 265/50R19 A01 A12 K1a K1b K2b
Ford Edge 110-175 235/55R19 A33 A14 A21 A57
SBF 110-175 255/50R19 A12 S02
e1*2007/46*1524*03-.. 110-175 265/50R19 A01 A12 K1a K1b K2b
ab MJ 2019
Ford Focus (II) 59-166 225/35R19 Car Flh Sth T84 T88 A12 A14 A21
DA3, DB3 59-92,107 215/35R19 Flh Sth T85 B02 S07
e13*2001/116*0144,0157*..
Ford Focus (III) 63-134 215/35R19 T85 A12 A14 A21
DYB 63-134 225/35R19 T84 T88 A58 Car Flh
e13*2007/46*1138*.. 63-134 235/35R19 T87 T91 Lim S07
- incl. Facelift 2014 63-134 245/30R19 A01 K1a K8d T89
Ford Focus (IV) 110-134 225/35R19 T84 T88 A12 A14 A21
DEH 110-134 225/40R19 A58 F24 Flh
e13*2007/46*1911*.. 110-134 235/35R19 A01 K2b T87 T91 KOV S04
110-134 245/35R19 A01 K1a K2b
Ford Focus (IV) 63-134 225/35R19 T84 T88 A12 A14 A21
DEH 63-134 225/40R19 A58 F23 Flh
e13*2007/46*1911*.. 63-134 235/35R19 A01 K2b KOV S04
63-134 245/35R19 A01 K1a K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50169 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55115314 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19EH2+ Typ RC29-809
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 3 von 17

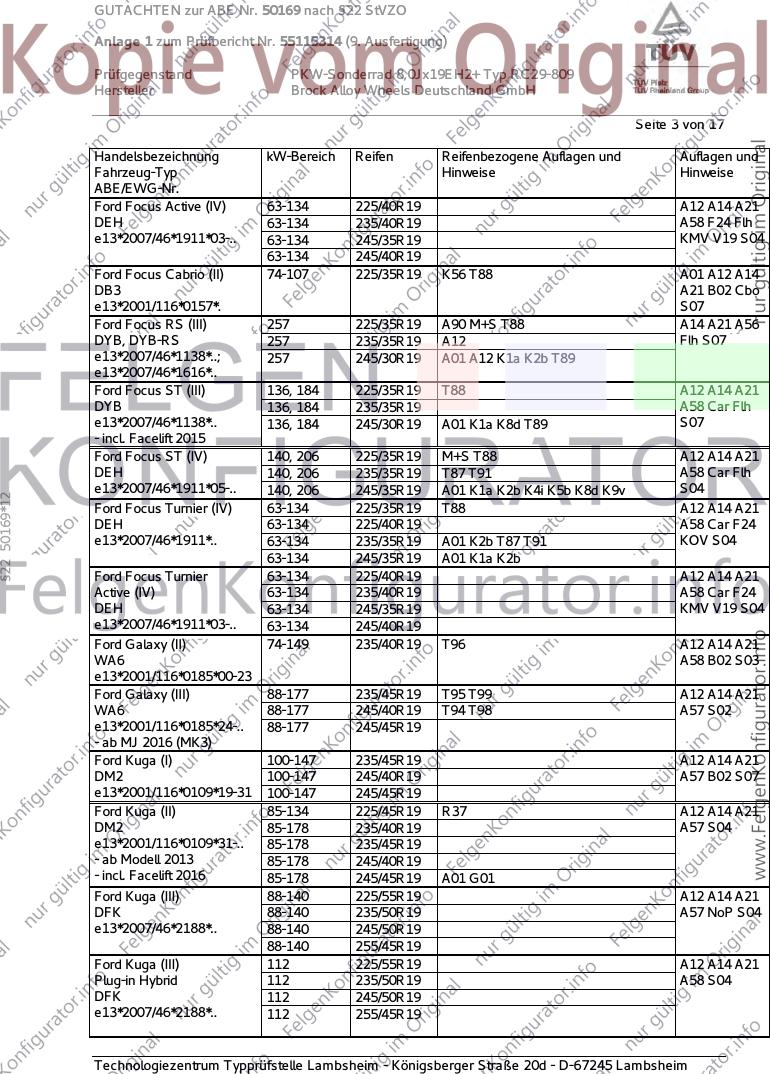

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Focus Active (IV) 63-134 225/40R19 A12 A14 A21
DEH 63-134 235/40R19 A58 F24 Flh
e13*2007/46*1911*03-.. 63-134 245/35R19 KMV V19 S04
63-134 245/40R19
Ford Focus Cabrio (II) 74-107 225/35R19 K56 T88 A01 A12 A14
DB3 A21 B02 Cbo
e13*2001/116*0157*. S07
Ford Focus RS (III) 257 225/35R19 A90 M+S T88 A14 A21 A56
DYB, DYB-RS 257 235/35R19 A12 Flh S07
e13*2007/46*1138*..; 257 245/30R19 A01 A12 K1a K2b T89
e13*2007/46*1616*..
Ford Focus ST (III) 136, 184 225/35R19 T88 A12 A14 A21
DYB 136, 184 235/35R19 A58 Car Flh
e13*2007/46*1138*.. 136, 184 245/30R19 A01 K1a K8d T89 S07
- incl. Facelift 2015
Ford Focus ST (IV) 140, 206 225/35R19 M+S T88 A12 A14 A21
DEH 140, 206 235/35R19 T87 T91 A58 Car Flh
e13*2007/46*1911*05-.. 140, 206 245/35R19 A01 K1a K2b K4i K5b K8d K9v S04
§22 50169*12
Ford Focus Turnier (IV) 63-134 225/35R19 T88 A12 A14 A21
DEH 63-134 225/40R19 A58 Car F24
e13*2007/46*1911*.. 63-134 235/35R19 A01 K2b T87 T91 KOV S04
63-134 245/35R19 A01 K1a K2b
Ford Focus Turnier 63-134 225/40R19 A12 A14 A21
Active (IV) 63-134 235/40R19 A58 Car F24
DEH 63-134 245/35R19 KMV V19 S04
e13*2007/46*1911*03-.. 63-134 245/40R19
Ford Galaxy (II) 74-149 235/40R19 T96 A12 A14 A21
WA6 A58 B02 S03
e13*2001/116*0185*00-23
Ford Galaxy (III) 88-177 235/45R19 T95 T99 A12 A14 A21
WA6 88-177 245/40R19 T94 T98 A57 S02
e13*2001/116*0185*24-.. 88-177 245/45R19
- ab MJ 2016 (MK3)
Ford Kuga (I) 100-147 235/45R19 A12 A14 A21
DM2 100-147 245/40R19 A57 B02 S07
e13*2001/116*0109*19-31 100-147 245/45R19
Ford Kuga (II) 85-134 225/45R19 R37 A12 A14 A21
DM2 85-178 235/40R19 A57 S04
e13*2001/116*0109*31-.. 85-178 235/45R19
- ab Modell 2013 85-178 245/40R19
- incl. Facelift 2016 85-178 245/45R19 A01 G01
Ford Kuga (III) 88-140 225/55R19 A12 A14 A21
DFK 88-140 235/50R19 A57 NoP S04
e13*2007/46*2188*.. 88-140 245/50R19
88-140 255/45R19
Ford Kuga (III) 112 225/55R19 A12 A14 A21
Plug-in Hybrid 112 235/50R19 A58 S04
DFK 112 245/50R19
e13*2007/46*2188*.. 112 255/45R19
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50169 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55115314 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19EH2+ Typ RC29-809
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 4 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo (III) 66-166 225/35R19 K1c K2b K56 T84 T88 A01 A12 A14
B4Y, B5Y A21 A58 B02
e1*98/14*0154,0155*.. Flh Sth S05
Ford Mondeo (V) 85-177 225/40R19 T89 T93 A12 A14 A21
BA7 85-177 235/40R19 A57 Flh Lim
e13*2001/116*0249*26-.. 85-177 245/35R19 A01 K2b K6g T89 T93 S04
- ab MJ 2015 (MK5)
Ford Mondeo Hybrid (V) 103 225/40R19 T93 A12 A14 A21
BA7-HEV 103 235/40R19 A58 Car Lim
e13*2007/46*1485*.. 103 245/35R19 A01 K2b K6g T93 S04
Ford Mondeo Turnier (III) 66-166 225/35R19 K1a T88 A01 A12 A14
BWY 66-166 235/35R19 G01 K1c K2b K46 T87 T91 A21 A58 B02
e1*98/14*0156*.. Car S05
Ford Mondeo Turnier (V) 85-177 225/40R19 T89 T93 A12 A14 A21
BA7 85-177 235/40R19 A57 Car S04
e13*2001/116*0249*26-.. 85-177 245/35R19 A01 K2b K6g T89 T93
- ab MJ 2015 (MK5)
Ford Puma 70-114 225/40R19 A12 A14 A21
J2K 70-114 235/40R19 A01 K1b A58 NoE NoP
§22 50169*12
e9*2007/46*3165*.. 70-114 245/35R19 A01 K1a K1b K2b V19 S04
70-114 245/40R19 A01 K1a K1b K2b K3s K6y
Ford S-Max (I) 74-176 225/40R19 T93 A12 A14 A21
WA6 74-176 235/40R19 T92 T96 A58 B02 S03
e13*2001/116*0185*00-23 74-176 245/35R19 T93
Ford S-Max (II) 88-177 235/45R19 T95 T99 A12 A14 A21
WA6 88-177 245/40R19 T94 T98 A57 S02
e13*2001/116*0185*24-.. 88-177 245/45R19
- ab MJ 2016
Jaguar F-Pace 120-132 235/55R19 A10 A14 A21 A57
DC 120-132 245/55R19 A32 S10
e11*2007/46*3324*..; 120-280 255/55R19 A98
e5*2007/46*1047*:: 120-280 265/50R19 A12
120-280 265/55R19 A12
Jaguar S-Type 147-219 235/35R19 K42 R37 T91 A01 A12 A14
CCX 147-219 245/35R19 K1a K42 T93 A21 B02 K45
e11*98/14*0115*.. K56 S06
Jaguar X-Type 96-170 225/35R19 K1a K2b K41 K42 K45 K46 L02 T88 A01 A12 A14
CF1 Y16 A21 B02 Lim
e11*98/14*0176*.. S05
Jaguar XE 120-184 225/40R19 T93 A12 A14 A21
JA 120-184 235/35R19 A01 K1a T91 A58 Lim P35
e11*2007/46*2150*.., 120-184 235/40R19 A01 K1a V19 S06
e5*2007/46*1049*.. 120-184 245/35R19 A01 K1a T93
Jaguar XF 120-202 235/40R19 A10 A14 A21 B03
CC9 120-202 235/45R19 A12 Lim S06
e11*2001/116*0323*. 120-202 245/40R19 A10
Jaguar XF 120-221 225/45R19 A12 R37 T92 T96 A14 A21 A58
JB 120-221 235/40R19 A10 R37 T92 T96 Lim V19 S06
e11*2007/46*2981*.., 120-280 245/40R19 A32
e5*2007/46*1048*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50169 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55115314 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19EH2+ Typ RC29-809
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 5 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Jaguar XJ 152-291 245/40R19 R37 T94 T98 A12 A14 A21
N*3 152-291 245/45R19 M+S R09 B02 NBF S06
e11*2001/116*0217*.. 152-291 255/40R19
Land Rover Discovery 110-177 225/55R19 A12 A14 A21 A57
Sport 110-177 235/50R19 A98 S09
LC 110-177 235/55R19 A12
e11*2007/46*1659*.. 110-177 245/50R19 A12
Land Rover Freelander 2 110-171 235/55R19 A12 A14 A21
LF 110-171 255/50R19 A01 K1a K2b S08
e11*2001/116*0300*.
Land Rover Range-Rover 110-213 235/50R19 A12 A14 A21
Evoque 110-213 235/55R19 A57 Cbo Cpe
LV, LV-A 110-213 255/45R19 Y85 S08
e11*2007/46*0223*..;
e3*2007/46*0221*..
Land Rover Range-Rover 110-147 225/55R19 R37 A12 A14 A21
Evoque 110-221 235/55R19 A57 NoP S09
§22 50169*12
LZ
e5*2007/46*0076*..
Land Rover Range-Rover 132, 177 235/55R19 A10 R37 A14 A21 A56
Velar 132, 177 245/55R19 A10 R37 S08
LY 132-280 255/55R19 A10
e11*2007/46*3954*..,
e5*2007/46*1057*..
Volvo C30 73-169 225/35R19 K42 T84 T88 A01 A12 A14
M, M-2D A21 A58 B02
e4*2001/116*0076*.., Com S05
e1*2001/116*0427*..
Volvo C70 100-169 225/35R19 T88 A12 A14 A21
M 100-169 235/35R19 T87 T91 B02 Cbo S05
e4*2001/116*0076
*08-..
Volvo S40, V50 73-169 225/35R19 K25 K42 K46 T84 T88 A01 A12 A14
M A21 B02 Car
e4*2001/116*0076*.. Lim S05
Volvo S60 120-186 225/40R19 R37 T89 T93 A12 A14 A21
Z 120-240 235/40R19 A01 LV4 A57 KOV Lim
e4*2007/46*1315*05-.. 120-240 235/40R19 Z20 NoH S01
120-240 245/40R19 A01 G74 LV4
120-240 245/40R19 Z20
Volvo S60, V60 84-177 225/35R19 A58 T88 A12 A14 A21
F, F-N2D 84-177 245/30R19 A01 A58 K1a K1b K2b K4i K6f T89 A57 Car Lim
e9*2007/46*0023*..; 84-180 235/35R19 A01 K4i T87 T91 Npf V00 V19
e13*2007/46*1157*.. 84-242 235/40R19 A01 G03 K4i S01
84-242 245/35R19 A01 K1a K1b K2b K4i K6f T89 T93
Volvo S60, V60 Polestar 258, 270 235/40R19 K3i K4i K5f K6r A01 A12 A14
F, F-N2D 258, 270 245/35R19 K2b K3i K4i K5f K6r A21 A56 Car
e9*2007/46*0023*..; 258, 270 245/40R19 K2b K3i K4i K5f K6r Lim Npf S01
e13*2007/46*1157*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50169 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55115314 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19EH2+ Typ RC29-809
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 6 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo S60CC, V60CC 110-187 225/45R19 A12 A14 A21
F 110-187 235/40R19 A57 Car KMV
e9*2007/46*0023*.. 110-187 235/45R19 A01 K3s Lim S01
- Cross Country 110-187 245/40R19
Volvo S80 80-180 235/35R19 T91 A12 A14 A21
A, A-2D 80-232 225/40R19 T93 S01
e9*2001/116*0057*.., 80-232 235/40R19 A01 G03 T92 T96
e1*2001/116*0504*.. 80-232 235/40R19 R09 T92 T96
80-232 245/35R19 T93
Volvo S90, V90 110-187 225/45R19 A12 R37 A14 A21 A57
P 110-187 235/40R19 A98 R37 Car KOV Lim
e4*2007/46*1067*.. 110-240 245/40R19 A01 A12 LV9 NBF NoH
110-240 245/40R19 A12 RV9 S01
Volvo S90, V90 /T8 223-235 245/40R19 A01 LV9 T98 A12 A14 A21
P 223-235 245/40R19 RV9 T98 A56 B65 Car
e4*2007/46*1067*.. KOV Lim S01
- Twin Engine Hybrid
Volvo V40 84 - 187 225/35R19 T84 T88 A12 A14 A21
M, M-N2E 84 - 187 235/35R19 T87 T91 A58 Flh X4V
§22 50169*12
e4*2001/116*0076*27-..; S07
e13*2007/46*1337*..
Volvo V40 CC 84-187 225/40R19 A33 A14 A21 A57
M, M-N2E 84-187 235/35R19 A90 T87 T91 Flh S07
e4*2001/116*0076*29..; 84-187 245/35R19 A01 A12 K1a K1b
e13*2007/46*1337*..
- Cross Country
Volvo V60 120-162 235/40R19 G81 K4i T96 A01 A12 A14
G 120-162 245/35R19 K1a K1b K2b K4i K6f T93 A21 A56 Car
e9*2007/46*0093*.. S01
- Twin Engine Hybrid
Volvo V60 110-186 225/40R19 R37 T89 T93 A12 A14 A21
Z 110-240 235/40R19 A01 LV4 A57 Car KOV
e4*2007/46*1315* 110-240 235/40R19 Z20 NBF NoH
110-240 245/40R19 A01 G74 LV4 S01
110-240 245/40R19 Z20
Volvo V60 CC 110-186 225/45R19 A12 A14 A21
Z 110-186 235/45R19 A01 K1a K1b A56 Car KMV
e4*2007/46*1315*.. 110-186 245/40R19 A01 K1c K2b NBF NoH
- Cross Country 110-186 245/45R19 A01 K1c K2b S01
Volvo V60, S60 -T6/T8 186-233 235/40R19 A01 LV4 T96 A12 A14 A21
Z 186-233 235/40R19 T96 Z20 A56 BW7 Car
e4*2007/46*1315*.. 186-233 245/40R19 A01 G74 LV4 KOV Lim S01
- Twin Engine Hybrid 186-233 245/40R19 Z20
Volvo V70 80-180 235/35R19 T91 A12 A14 A21
B, /-2D, /-N2D, /-N2E 80-224 225/40R19 T93 Car X7V S01
e9*2001/116*0065*..; 80-224 235/40R19 A01 G03 T92 T96
e1*2001/116*0505*..; 80-224 235/40R19 R09 T92 T96
e1*2007/46*0495*..; 80-224 245/35R19 T93
e13*2007/46*1203*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50169 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55115314 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19EH2+ Typ RC29-809
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 7 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo V90 CC 120-240 235/50R19 A12 A14 A21 A56
P 120-240 245/45R19 A98 KMV NBF
e4*2007/46*1067*01-.. 120-240 255/45R19 A12 NoH
- Cross Country S01
Volvo XC40 95-184 235/50R19 A12 A14 A21 A57
X 95-184 245/45R19 A92 MpH NoE
e9*2007/46*3146*.. 95-184 245/50R19 A01 A12 K1a K1b K2a K2b S01
95-184 255/45R19 A12
Volvo XC60 100-242 235/55R19 K1a A01 A12 A14
D, /-2D, /-N2D, /-N2E 100-242 245/50R19 K1c K2b A21 A57 S01
e9*2001/116*0068*..; 100-242 255/45R19 K1a
e1*2001/116*0507*..; 100-242 255/50R19 K1c K2b
e1*2007/46*0339*..;
e13*2007/46*1213*..
Volvo XC60 110-240 235/50R19 A98 K1a K1b A01 A14 A21
U 110-240 235/55R19 A12 K1a K1b A57 KOV
e4*2007/46*1220*.. 110-240 245/50R19 A12 K1c K2b NoP
- ohne Radhaus- 110-240 255/45R19 A12 K1a K1b S01
§22 50169*12
Verbreiterungen
Volvo XC60 110-240 235/50R19 A98 A14 A21 A57
U 110-240 235/55R19 A12 KMV NoP
e4*2007/46*1220*.. 110-240 245/50R19 A12 X5V
- mit Radhaus- 110-240 255/45R19 A12 S01
Verbreiterungen
(ww. Serie 8,5x21-
ET49,5)
Volvo XC60 110-240 235/50R19 A98 A14 A21 A57
U 110-240 235/55R19 A12 KMV NoP
e4*2007/46*1220*.. 110-240 245/50R19 A12 X6V
- mit Radhaus- 110-240 255/45R19 A12 S01
Verbreiterungssatz
für 9 Zoll Breite Serie
Volvo XC60 T8 186-235 235/50R19 A98 K1a K1b A01 A14 A21
U 186-235 235/55R19 A12 K1a K1b A56 BW7
e4*2007/46*1220*.. 186-235 245/50R19 A12 K1c K2b KOV
- Twin Engine Hybrid 186-235 255/45R19 A12 K1a K1b S01
- ohne Radhaus-
Verbreiterungen
Volvo XC60 T8 186-235 235/50R19 A98 A14 A21 A56
U 186-235 235/55R19 A12 BW7 KMV
e4*2007/46*1220*.. 186-235 245/50R19 A12 X5V
- Twin Engine Hybrid 186-235 255/45R19 A12 S01
- mit Radhaus-
Verbreiterungen
(ww. Serie 8,5x21-
ET49,5)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50169 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55115314 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19EH2+ Typ RC29-809
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 8 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo XC60 T8 186-235 235/50R19 A98 A14 A21 A56
U 186-235 235/55R19 A12 BW7 KMV
e4*2007/46*1220*.. 186-235 245/50R19 A12 X6V
- Twin Engine Hybrid 186-235 255/45R19 A12 S01
- mit Radhaus-
Verbreiterungssatz
für 9 Zoll Breite Serie
Volvo XC70 120-224 225/45R19 T92 T96 A12 A14 A21
B, /-2D, /-N2D, /-N2E 120-224 235/45R19 Car KMV S01
e9*2001/116*0065*..; 120-224 245/40R19 A01 K1a
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
§22 50169*12
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchst-
geschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unter-
schiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50169 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55115314 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19EH2+ Typ RC29-809
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 9 von 17
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
§22 50169*12
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50169 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55115314 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19EH2+ Typ RC29-809
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 10 von 17

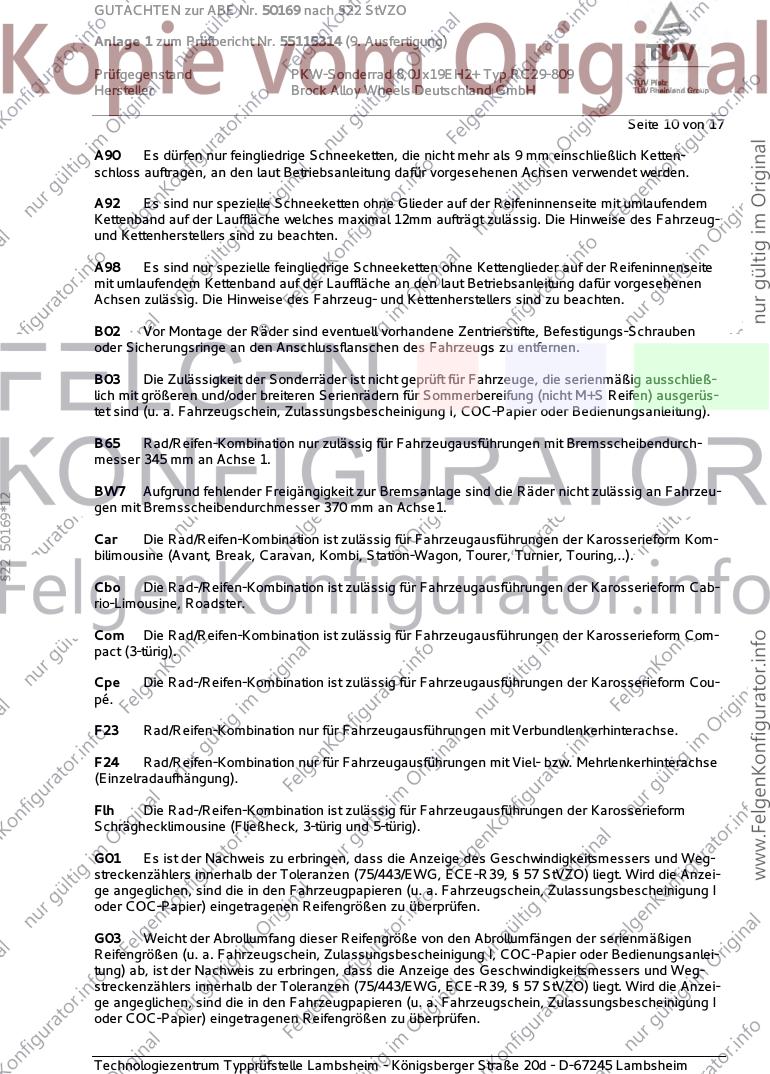

A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A92 Es sind nur spezielle Schneeketten ohne Glieder auf der Reifeninnenseite mit umlaufendem
Kettenband auf der Lauffläche welches maximal 12mm aufträgt zulässig. Die Hinweise des Fahrzeug-
und Kettenherstellers sind zu beachten.
A98 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite
mit umlaufendem Kettenband auf der Lauffläche an den laut Betriebsanleitung dafür vorgesehenen
Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B65 Rad/Reifen-Kombination nur zulässig für Fahrzeugausführungen mit Bremsscheibendurch-
messer 345 mm an Achse 1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeu-
§22 50169*12
gen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kom-
bilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cab-
rio-Limousine, Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Com-
pact (3-türig).
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cou-
pé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung) ab, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50169 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55115314 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19EH2+ Typ RC29-809
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 11 von 17

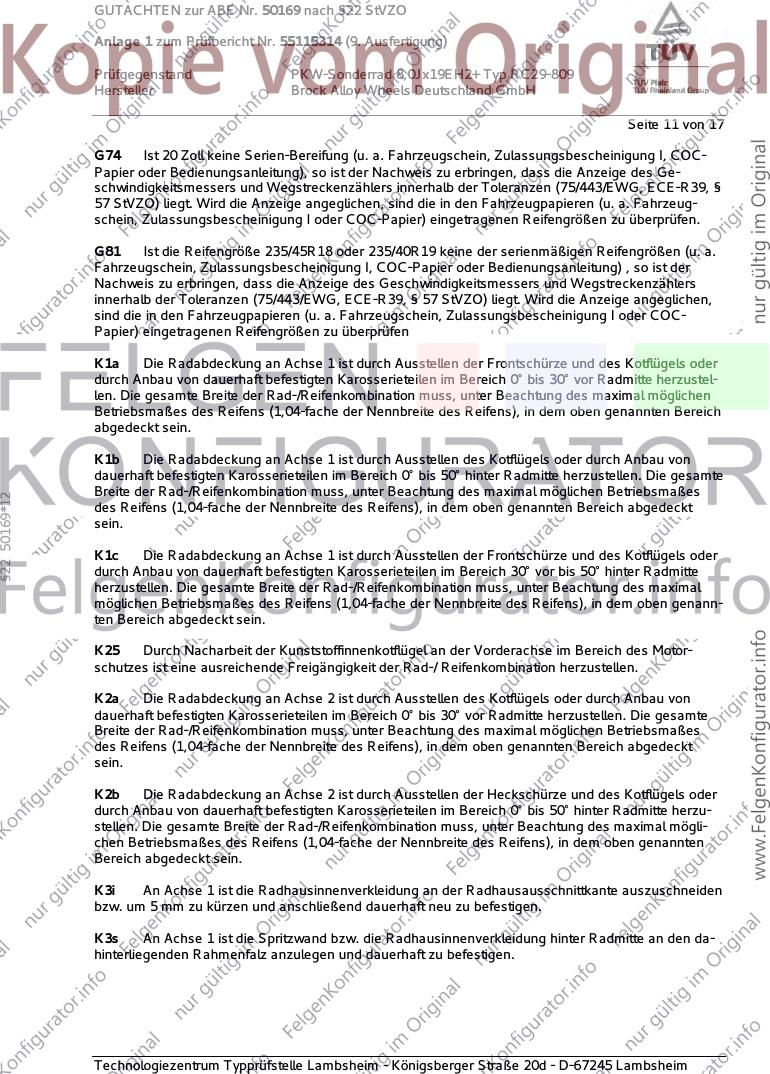

G74 Ist 20 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des Ge-
schwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, §
57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeug-
schein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
§22 50169*12
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des Motor-
schutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den da-
hinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50169 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55115314 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19EH2+ Typ RC29-809
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 12 von 17
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
§22 50169*12
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5f An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 300 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Rad-
mitte vollständig umzulegen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50169 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55115314 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19EH2+ Typ RC29-809
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 13 von 17

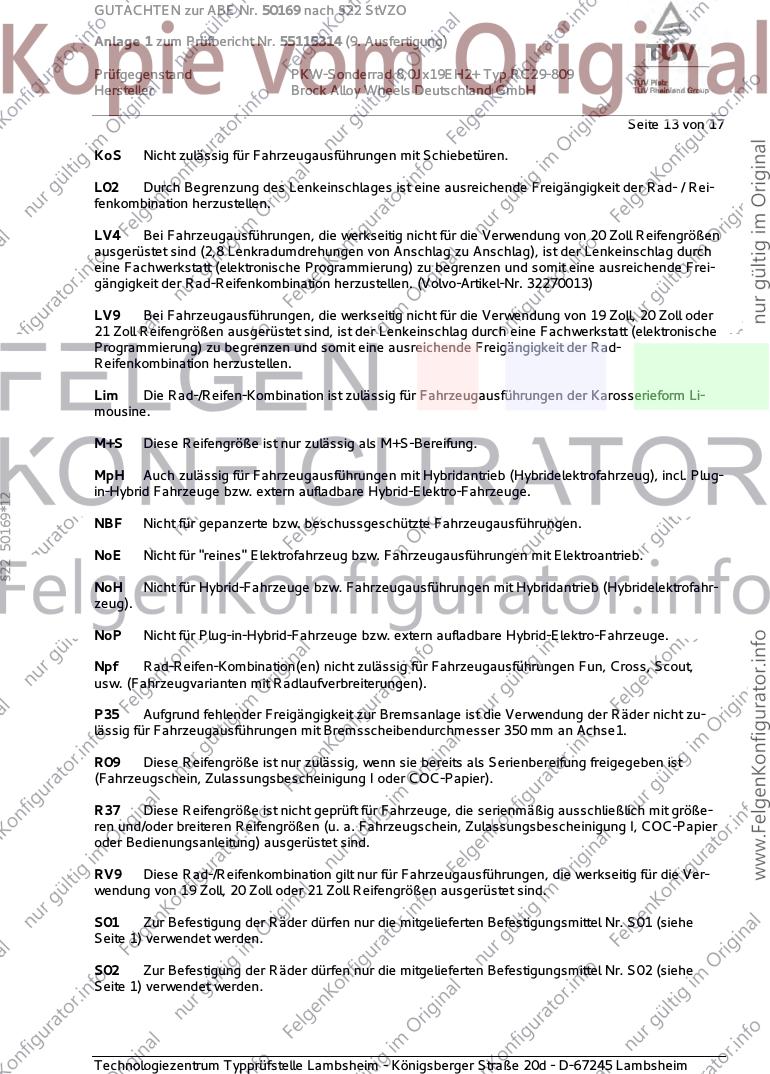

KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
LV4 Bei Fahrzeugausführungen, die werkseitig nicht für die Verwendung von 20 Zoll Reifengrößen
ausgerüstet sind (2,8 Lenkradumdrehungen von Anschlag zu Anschlag), ist der Lenkeinschlag durch
eine Fachwerkstatt (elektronische Programmierung) zu begrenzen und somit eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen. (Volvo-Artikel-Nr. 32270013)
LV9 Bei Fahrzeugausführungen, die werkseitig nicht für die Verwendung von 19 Zoll, 20 Zoll oder
21 Zoll Reifengrößen ausgerüstet sind, ist der Lenkeinschlag durch eine Fachwerkstatt (elektronische
Programmierung) zu begrenzen und somit eine ausreichende Freigängigkeit der Rad-
Reifenkombination herzustellen.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
mousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug), incl. Plug-
in-Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge.
§22 50169*12
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahr-
zeug).
NoP Nicht für Plug-in-Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge.
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw. (Fahrzeugvarianten mit Radlaufverbreiterungen).
P35 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Räder nicht zu-
lässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm an Achse1.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
RV9 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen, die werkseitig für die Ver-
wendung von 19 Zoll, 20 Zoll oder 21 Zoll Reifengrößen ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50169 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55115314 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19EH2+ Typ RC29-809
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 14 von 17
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
S10 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10 (siehe
§22 50169*12
Seite 1) verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Stu-
fenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50169 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55115314 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19EH2+ Typ RC29-809
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 15 von 17
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.

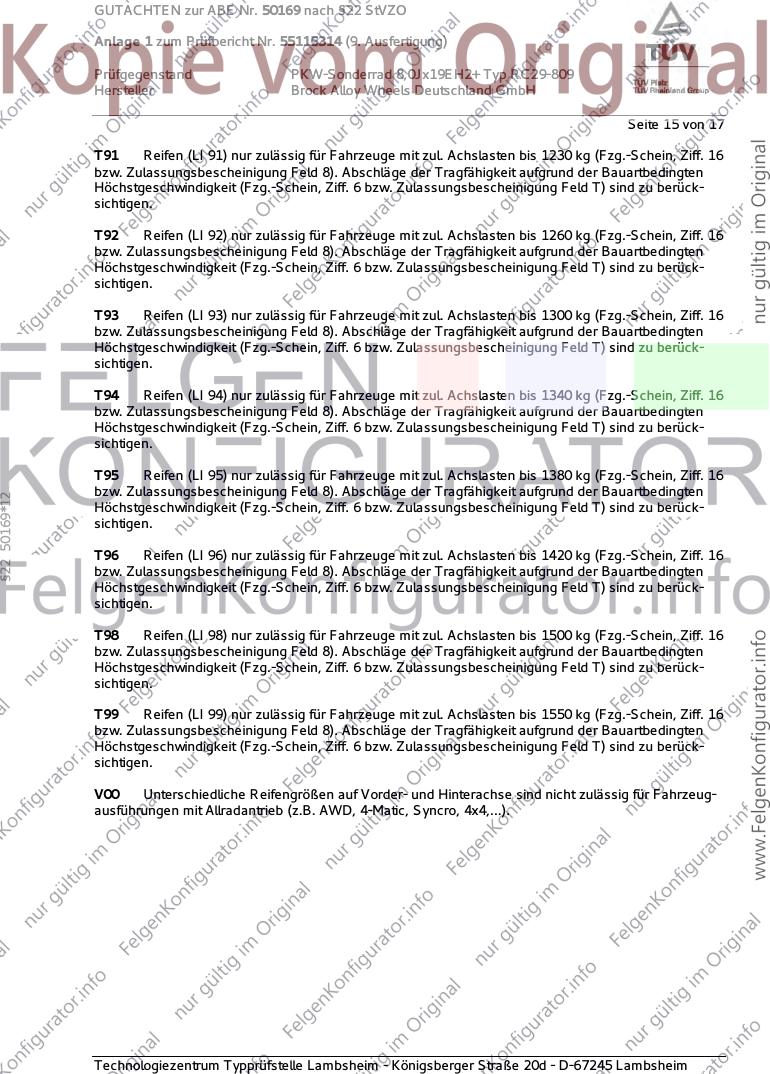

T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§22 50169*12
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50169 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55115314 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19EH2+ Typ RC29-809
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 16 von 17

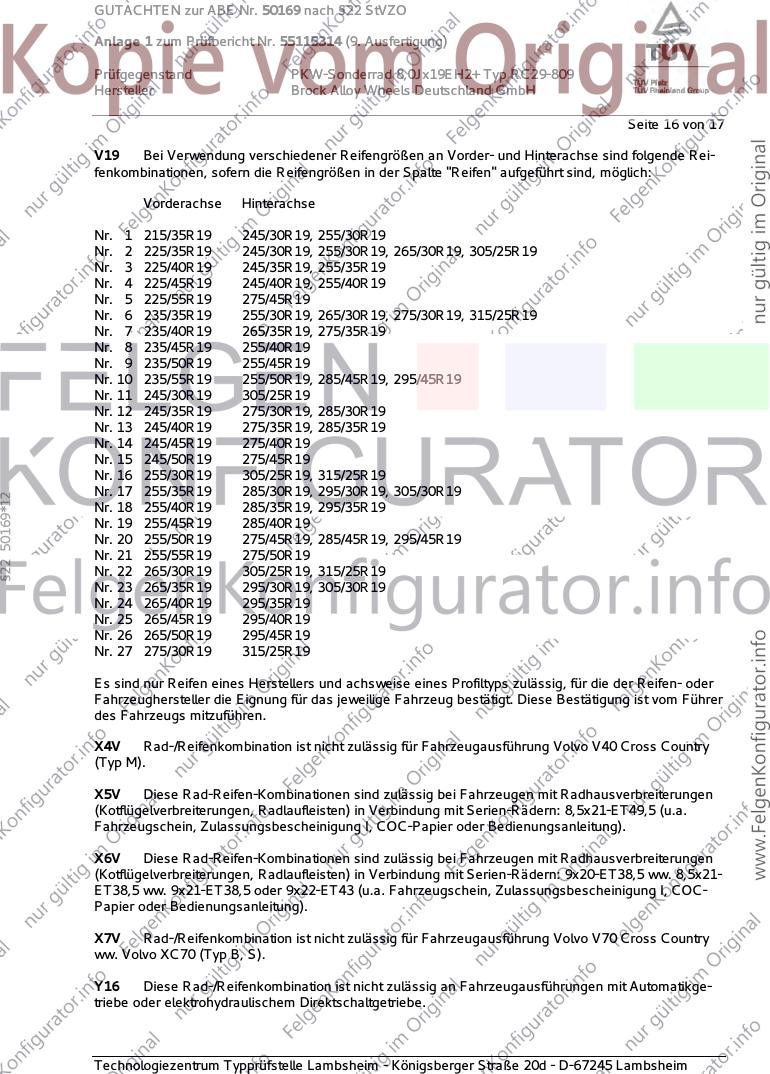

V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 225/55R19 275/45R19
Nr. 6 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 7 235/40R19 265/35R19, 275/35R19
Nr. 8 235/45R19 255/40R19
Nr. 9 235/50R19 255/45R19
Nr. 10 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 11 245/30R19 305/25R19
Nr. 12 245/35R19 275/30R19, 285/30R19
Nr. 13 245/40R19 275/35R19, 285/35R19
Nr. 14 245/45R19 275/40R19
Nr. 15 245/50R19 275/45R19
Nr. 16 255/30R19 305/25R19, 315/25R19
Nr. 17 255/35R19 285/30R19, 295/30R19, 305/30R19
§22 50169*12
Nr. 18 255/40R19 285/35R19, 295/35R19
Nr. 19 255/45R19 285/40R19
Nr. 20 255/50R19 275/45R19, 285/45R19, 295/45R19
Nr. 21 255/55R19 275/50R19
Nr. 22 265/30R19 305/25R19, 315/25R19
Nr. 23 265/35R19 295/30R19, 305/30R19
Nr. 24 265/40R19 295/35R19
Nr. 25 265/45R19 295/40R19
Nr. 26 265/50R19 295/45R19
Nr. 27 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
X5V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 8,5x21-ET49,5 (u.a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X6V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 9x20-ET38,5 ww. 8,5x21-
ET38,5 ww. 9x21-ET38,5 oder 9x22-ET43 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
Y16 Diese Rad-/Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit Automatikge-
triebe oder elektrohydraulischem Direktschaltgetriebe.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50169 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55115314 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19EH2+ Typ RC29-809
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 17 von 17
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserie-
form Schräghecklimousine (Fließheck).
Z20 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 20-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 30. Oktober 2020 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
§22 50169*12
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 17 und gilt für Sonderräder ab Herstellungsdatum Oktober 2014.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 30. Oktober 2020
Bohlander 00354596.DOC
RN/Boh
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
