GUTACHTEN zur ABE Nr. 51673 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55063717 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ RC29-8520
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 1 von 19
Auftraggeber Brock Alloy Wheels Deutschland GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0192006
Prüfgegenstand PKW-Sonderrad
Modell RC29
Typ RC29-8520
Radgröße 8,5Jx20H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
X4 RC29-8520 X4 / ohne Ring 5/108/63,4 40 1000 2350
Kennzeichnungen
KBA-Nummer 51673
Herstellerzeichen BROCK ALLOY WHEELS
Radtyp und Ausführung RC29-8520 (s.o.)
Radgröße 8,5Jx20H2
§22 51673*03
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge / Gesamthöhe(mm)
(Nm)
S01 Schraube M14x1,5 Kegel 60° 140 33
TypZS3C ww ZS3 DIV-005
S02 Serien-Schraube M14x1,5 Kegel 60° 140 31,5
S03 Mutter M14x1,5 Brock: Typ Kegel 60° 140 33
D13
S04 Mutter M14x1,5 Brock: Typ Kegel 60° 135 33
D13
S05 OE-Mutter M14x1,5 f LM- Kegel 60° 220 37
Räder ww D13CL10 33
S06 OE-Mutter M12x1,5 f LM- Kegel 60° 130 -
Räder ww Brock D6
S07 OE-Mutter M12x1,5 f LM- Kegel 60° 135 -
Räder ww Brock D6
S08 Serien-Schraube M14x1,5 Kegel 60° 140 33,5
S09 Mutter M12x1,5 Brock Typ Kegel 60° 110 34,5
D6
S10 Mutter M12x1,5 Brock Typ Kegel 60° 125 34,5
D6
S11 Mutter M12x1,5 Brock Typ Kegel 60° 130 34,5
D6
S12 Mutter M14x1,5 BrockTyp: Kegel 60° 204 33
D13-CL10, Cl.10
S13 Mutter M14x1,5 Brock: Typ Kegel 60° 125 33
D13
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

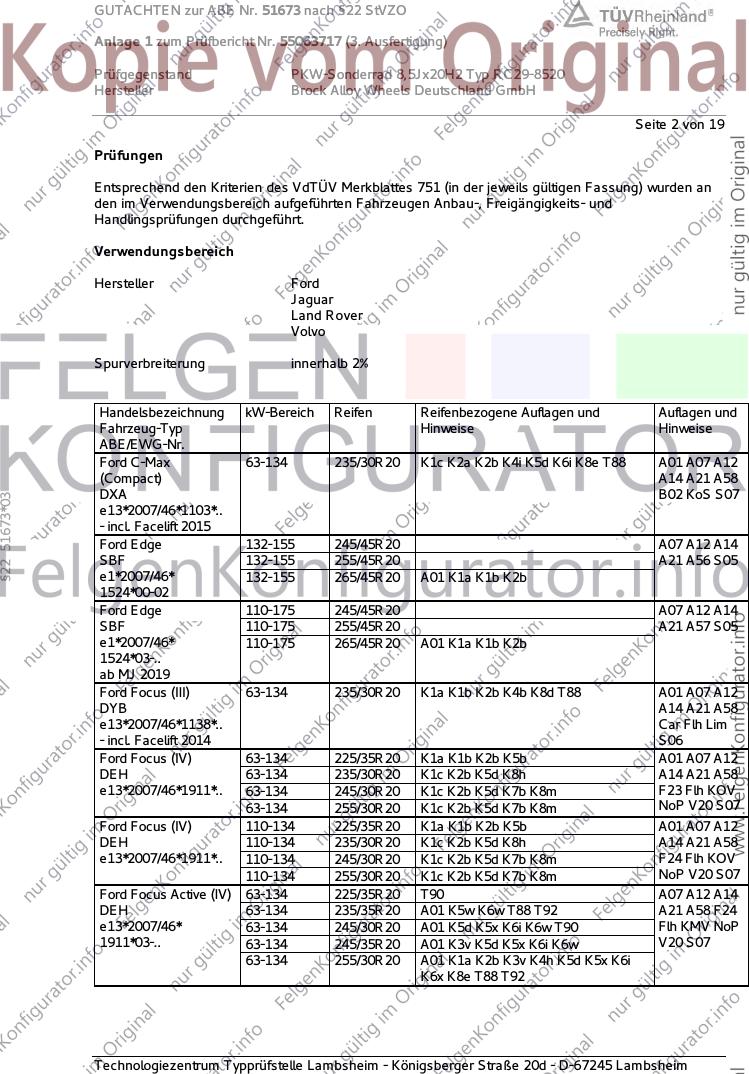

GUTACHTEN zur ABE Nr. 51673 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55063717 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ RC29-8520
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 2 von 19
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Land Rover
Volvo
Spurverbreiterung innerhalb 2%
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-Max 63-134 235/30R20 K1c K2a K2b K4i K5d K6i K8e T88 A01 A07 A12
(Compact) A14 A21 A58
DXA B02 KoS S07
§22 51673*03
e13*2007/46*1103*..
- incl. Facelift 2015
Ford Edge 132-155 245/45R20 A07 A12 A14
SBF 132-155 255/45R20 A21 A56 S05
e1*2007/46* 132-155 265/45R20 A01 K1a K1b K2b
1524*00-02
Ford Edge 110-175 245/45R20 A07 A12 A14
SBF 110-175 255/45R20 A21 A57 S05
e1*2007/46* 110-175 265/45R20 A01 K1a K1b K2b
1524*03-..
ab MJ 2019
Ford Focus (III) 63-134 235/30R20 K1a K1b K2b K4b K8d T88 A01 A07 A12
DYB A14 A21 A58
e13*2007/46*1138*.. Car Flh Lim
- incl. Facelift 2014 S06
Ford Focus (IV) 63-134 225/35R20 K1a K1b K2b K5b A01 A07 A12
DEH 63-134 235/30R20 K1c K2b K5d K8h A14 A21 A58
e13*2007/46*1911*.. 63-134 245/30R20 K1c K2b K5d K7b K8m F23 Flh KOV
63-134 255/30R20 K1c K2b K5d K7b K8m NoP V20 S07
Ford Focus (IV) 110-134 225/35R20 K1a K1b K2b K5b A01 A07 A12
DEH 110-134 235/30R20 K1c K2b K5d K8h A14 A21 A58
e13*2007/46*1911*.. 110-134 245/30R20 K1c K2b K5d K7b K8m F24 Flh KOV
110-134 255/30R20 K1c K2b K5d K7b K8m NoP V20 S07
Ford Focus Active (IV) 63-134 225/35R20 T90 A07 A12 A14
DEH 63-134 235/35R20 A01 K5w K6w T88 T92 A21 A58 F24
e13*2007/46* 63-134 245/30R20 A01 K5d K5x K6i K6w T90 Flh KMV NoP
1911*03-.. 63-134 245/35R20 A01 K3v K5d K5x K6i K6w V20 S07
63-134 255/30R20 A01 K1a K2b K3v K4h K5d K5x K6i
K6x K8e T88 T92
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

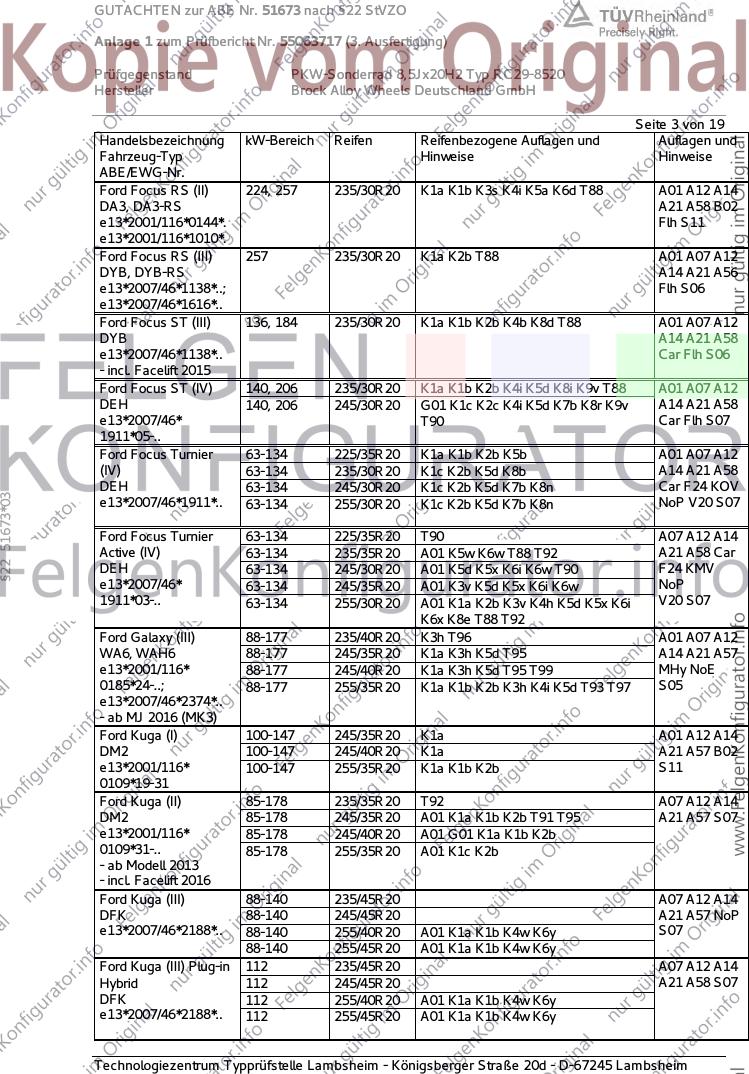

GUTACHTEN zur ABE Nr. 51673 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55063717 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ RC29-8520
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 3 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Focus RS (II) 224, 257 235/30R20 K1a K1b K3s K4i K5a K6d T88 A01 A12 A14
DA3, DA3-RS A21 A58 B02
e13*2001/116*0144*. Flh S11
e13*2001/116*1010*.
Ford Focus RS (III) 257 235/30R20 K1a K2b T88 A01 A07 A12
DYB, DYB-RS A14 A21 A56
e13*2007/46*1138*..; Flh S06
e13*2007/46*1616*..
Ford Focus ST (III) 136, 184 235/30R20 K1a K1b K2b K4b K8d T88 A01 A07 A12
DYB A14 A21 A58
e13*2007/46*1138*.. Car Flh S06
- incl. Facelift 2015
Ford Focus ST (IV) 140, 206 235/30R20 K1a K1b K2b K4i K5d K8i K9v T88 A01 A07 A12
DEH 140, 206 245/30R20 G01 K1c K2c K4i K5d K7b K8r K9v A14 A21 A58
e13*2007/46* T90 Car Flh S07
1911*05-..
Ford Focus Turnier 63-134 225/35R20 K1a K1b K2b K5b A01 A07 A12
(IV) 63-134 235/30R20 K1c K2b K5d K8b A14 A21 A58
DEH 63-134 245/30R20 K1c K2b K5d K7b K8n Car F24 KOV
§22 51673*03
e13*2007/46*1911*.. 63-134 255/30R20 K1c K2b K5d K7b K8n NoP V20 S07
Ford Focus Turnier 63-134 225/35R20 T90 A07 A12 A14
Active (IV) 63-134 235/35R20 A01 K5w K6w T88 T92 A21 A58 Car
DEH 63-134 245/30R20 A01 K5d K5x K6i K6w T90 F24 KMV
e13*2007/46* 63-134 245/35R20 A01 K3v K5d K5x K6i K6w NoP
1911*03-.. 63-134 255/30R20 A01 K1a K2b K3v K4h K5d K5x K6i V20 S07
K6x K8e T88 T92
Ford Galaxy (III) 88-177 235/40R20 K3h T96 A01 A07 A12
WA6, WAH6 88-177 245/35R20 K1a K3h K5d T95 A14 A21 A57
e13*2001/116* 88-177 245/40R20 K1a K3h K5d T95 T99 MHy NoE
0185*24-..; 88-177 255/35R20 K1a K1b K2b K3h K4i K5d T93 T97 S05
e13*2007/46*2374*..
- ab MJ 2016 (MK3)
Ford Kuga (I) 100-147 245/35R20 K1a A01 A12 A14
DM2 100-147 245/40R20 K1a A21 A57 B02
e13*2001/116* 100-147 255/35R20 K1a K1b K2b S11
0109*19-31
Ford Kuga (II) 85-178 235/35R20 T92 A07 A12 A14
DM2 85-178 245/35R20 A01 K1a K1b K2b T91 T95 A21 A57 S07
e13*2001/116* 85-178 245/40R20 A01 G01 K1a K1b K2b
0109*31-.. 85-178 255/35R20 A01 K1c K2b
- ab Modell 2013
- incl. Facelift 2016
Ford Kuga (III) 88-140 235/45R20 A07 A12 A14
DFK 88-140 245/45R20 A21 A57 NoP
e13*2007/46*2188*.. 88-140 255/40R20 A01 K1a K1b K4w K6y S07
88-140 255/45R20 A01 K1a K1b K4w K6y
Ford Kuga (III) Plug-in 112 235/45R20 A07 A12 A14
Hybrid 112 245/45R20 A21 A58 S07
DFK 112 255/40R20 A01 K1a K1b K4w K6y
e13*2007/46*2188*.. 112 255/45R20 A01 K1a K1b K4w K6y
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

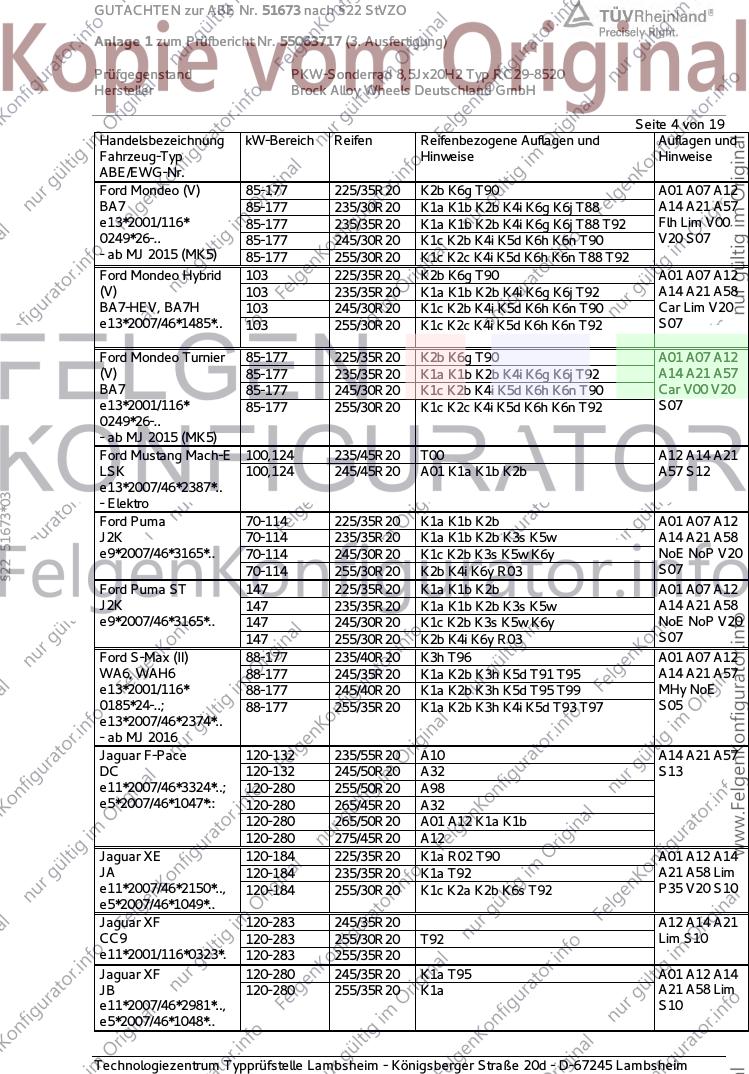

GUTACHTEN zur ABE Nr. 51673 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55063717 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ RC29-8520
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 4 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo (V) 85-177 225/35R20 K2b K6g T90 A01 A07 A12
BA7 85-177 235/30R20 K1a K1b K2b K4i K6g K6j T88 A14 A21 A57
e13*2001/116* 85-177 235/35R20 K1a K1b K2b K4i K6g K6j T88 T92 Flh Lim V00
0249*26-.. 85-177 245/30R20 K1c K2b K4i K5d K6h K6n T90 V20 S07
- ab MJ 2015 (MK5) 85-177 255/30R20 K1c K2c K4i K5d K6h K6n T88 T92
Ford Mondeo Hybrid 103 225/35R20 K2b K6g T90 A01 A07 A12
(V) 103 235/35R20 K1a K1b K2b K4i K6g K6j T92 A14 A21 A58
BA7-HEV, BA7H 103 245/30R20 K1c K2b K4i K5d K6h K6n T90 Car Lim V20
e13*2007/46*1485*.. 103 255/30R20 K1c K2c K4i K5d K6h K6n T92 S07
Ford Mondeo Turnier 85-177 225/35R20 K2b K6g T90 A01 A07 A12
(V) 85-177 235/35R20 K1a K1b K2b K4i K6g K6j T92 A14 A21 A57
BA7 85-177 245/30R20 K1c K2b K4i K5d K6h K6n T90 Car V00 V20
e13*2001/116* 85-177 255/30R20 K1c K2c K4i K5d K6h K6n T92 S07
0249*26-..
- ab MJ 2015 (MK5)
Ford Mustang Mach-E 100,124 235/45R20 T00 A12 A14 A21
LSK 100,124 245/45R20 A01 K1a K1b K2b A57 S12
e13*2007/46*2387*..
§22 51673*03
- Elektro
Ford Puma 70-114 225/35R20 K1a K1b K2b A01 A07 A12
J2K 70-114 235/35R20 K1a K1b K2b K3s K5w A14 A21 A58
e9*2007/46*3165*.. 70-114 245/30R20 K1c K2b K3s K5w K6y NoE NoP V20
70-114 255/30R20 K2b K4i K6y R03 S07
Ford Puma ST 147 225/35R20 K1a K1b K2b A01 A07 A12
J2K 147 235/35R20 K1a K1b K2b K3s K5w A14 A21 A58
e9*2007/46*3165*.. 147 245/30R20 K1c K2b K3s K5w K6y NoE NoP V20
147 255/30R20 K2b K4i K6y R03 S07
Ford S-Max (II) 88-177 235/40R20 K3h T96 A01 A07 A12
WA6, WAH6 88-177 245/35R20 K1a K2b K3h K5d T91 T95 A14 A21 A57
e13*2001/116* 88-177 245/40R20 K1a K2b K3h K5d T95 T99 MHy NoE
0185*24-..; 88-177 255/35R20 K1a K2b K3h K4i K5d T93 T97 S05
e13*2007/46*2374*..
- ab MJ 2016
Jaguar F-Pace 120-132 235/55R20 A10 A14 A21 A57
DC 120-132 245/50R20 A32 S13
e11*2007/46*3324*..; 120-280 255/50R20 A98
e5*2007/46*1047*:: 120-280 265/45R20 A32
120-280 265/50R20 A01 A12 K1a K1b
120-280 275/45R20 A12
Jaguar XE 120-184 225/35R20 K1a R02 T90 A01 A12 A14
JA 120-184 235/35R20 K1a T92 A21 A58 Lim
e11*2007/46*2150*.., 120-184 255/30R20 K1c K2a K2b K6s T92 P35 V20 S10
e5*2007/46*1049*..
Jaguar XF 120-283 245/35R20 A12 A14 A21
CC9 120-283 255/30R20 T92 Lim S10
e11*2001/116*0323*. 120-283 255/35R20
Jaguar XF 120-280 245/35R20 K1a T95 A01 A12 A14
JB 120-280 255/35R20 K1a A21 A58 Lim
e11*2007/46*2981*.., S10
e5*2007/46*1048*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

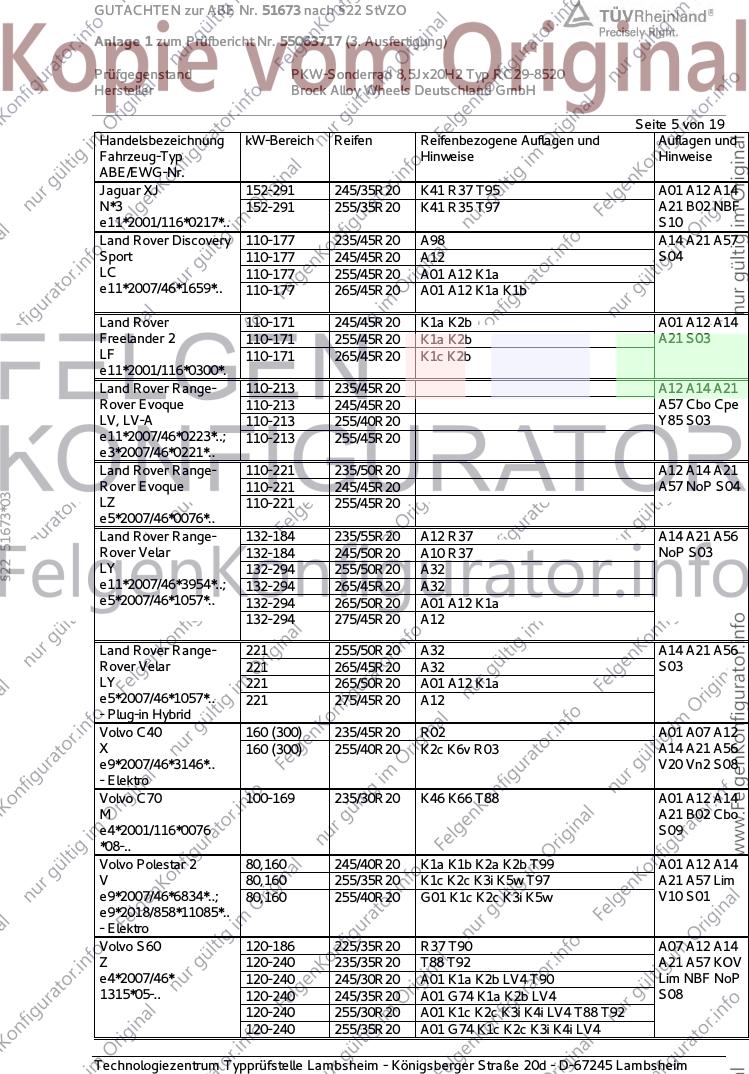

GUTACHTEN zur ABE Nr. 51673 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55063717 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ RC29-8520
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 5 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Jaguar XJ 152-291 245/35R20 K41 R37 T95 A01 A12 A14
N*3 152-291 255/35R20 K41 R35 T97 A21 B02 NBF
e11*2001/116*0217*.. S10
Land Rover Discovery 110-177 235/45R20 A98 A14 A21 A57
Sport 110-177 245/45R20 A12 S04
LC 110-177 255/45R20 A01 A12 K1a
e11*2007/46*1659*.. 110-177 265/45R20 A01 A12 K1a K1b
Land Rover 110-171 245/45R20 K1a K2b A01 A12 A14
Freelander 2 110-171 255/45R20 K1a K2b A21 S03
LF 110-171 265/45R20 K1c K2b
e11*2001/116*0300*.
Land Rover Range- 110-213 235/45R20 A12 A14 A21
Rover Evoque 110-213 245/45R20 A57 Cbo Cpe
LV, LV-A 110-213 255/40R20 Y85 S03
e11*2007/46*0223*..; 110-213 255/45R20
e3*2007/46*0221*..
Land Rover Range- 110-221 235/50R20 A12 A14 A21
Rover Evoque 110-221 245/45R20 A57 NoP S04
§22 51673*03
LZ 110-221 255/45R20
e5*2007/46*0076*..
Land Rover Range- 132-184 235/55R20 A12 R37 A14 A21 A56
Rover Velar 132-184 245/50R20 A10 R37 NoP S03
LY 132-294 255/50R20 A32
e11*2007/46*3954*..; 132-294 265/45R20 A32
e5*2007/46*1057*.. 132-294 265/50R20 A01 A12 K1a
132-294 275/45R20 A12
Land Rover Range- 221 255/50R20 A32 A14 A21 A56
Rover Velar 221 265/45R20 A32 S03
LY 221 265/50R20 A01 A12 K1a
e5*2007/46*1057*.. 221 275/45R20 A12
- Plug-in Hybrid
Volvo C40 160 (300) 235/45R20 R02 A01 A07 A12
X 160 (300) 255/40R20 K2c K6v R03 A14 A21 A56
e9*2007/46*3146*.. V20 Vn2 S08
- Elektro
Volvo C70 100-169 235/30R20 K46 K66 T88 A01 A12 A14
M A21 B02 Cbo
e4*2001/116*0076 S09
*08-..
Volvo Polestar 2 80,160 245/40R20 K1a K1b K2a K2b T99 A01 A12 A14
V 80,160 255/35R20 K1c K2c K3i K5w T97 A21 A57 Lim
e9*2007/46*6834*..; 80,160 255/40R20 G01 K1c K2c K3i K5w V10 S01
e9*2018/858*11085*..
- Elektro
Volvo S60 120-186 225/35R20 R37 T90 A07 A12 A14
Z 120-240 235/35R20 T88 T92 A21 A57 KOV
e4*2007/46* 120-240 245/30R20 A01 K1a K2b LV4 T90 Lim NBF NoP
1315*05-.. 120-240 245/35R20 A01 G74 K1a K2b LV4 S08
120-240 255/30R20 A01 K1c K2c K3i K4i LV4 T88 T92
120-240 255/35R20 A01 G74 K1c K2c K3i K4i LV4
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51673 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55063717 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ RC29-8520
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 6 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo S60, V60 84-180 245/30R20 A58 K1c K2b K3i K4i K5b K6f T90 A01 A07 A12
F, F-N2D 84-242 235/35R20 A57 G81 K1c K2b K3i K4i K5b K6f A14 A21 Car
e9*2007/46*0023*..; T92 Lim Npf S02
e13*2007/46*1157*.. 84-242 255/30R20 A57 G81 K1c K2c K3i K4i K5b K6f
K7a T88 T92
Volvo S60, V60 258, 270 235/35R20 K1a K1b K2b K3i K4i K5f K6r T92 A01 A12 A14
Polestar 258, 270 245/30R20 K1c K2b K3i K4i K5f K6r K7b T95 T97 A21 A56 Car
F, F-N2D 258, 270 245/35R20 K1c K2b K3i K3v K4i K5f K6r K7b T95 Lim Npf S01
e9*2007/46*0023*..; 258, 270 255/30R20 K1c K2b K3i K4i K5f K6r K7b
e13*2007/46*1157*..
Volvo S60CC, V60CC 110-187 235/35R20 T92 A07 A12 A14
F 110-187 235/40R20 A01 K3s K3v K3y A21 A57 Car
e9*2007/46*0023*.. 110-187 245/35R20 A01 K1c K2b K4i K5w KMV Lim S02
- Cross Country 110-187 255/35R20 A01 K1c K2b K3s K4i K5b K5x K6b
K6w
Volvo S80 80-224 235/35R20 G81 K1a K1b K2b K46 T92 A01 A07 A12
A, A-2D 80-224 255/30R20 K1c K2b K41 K42 K45 K46 T92 A14 A21 S02
e9*2001/116*0057*..,
e1*2001/116*0504*..
§22 51673*03
Volvo S90, V90 110-187 235/35R20 R37 T92 A07 A12 A14
P 110-240 245/35R20 T91 T95 A21 A57 Car
e4*2007/46*1067*.. 110-240 255/30R20 A01 LV9 T92 KOV Lim NBF
110-240 255/30R20 RV9 T92 NoP S08
110-240 255/35R20 A01 LV9
110-240 255/35R20 RV9
Volvo S90, V90 -T6/T8 186-235 245/35R20 T95 A07 A12 A14
P 186-235 245/40R20 A01 G74 T95 T99 A21 A56 B65
e4*2007/46*1067*.. 186-235 245/40R20 R09 T95 T99 Car KOV Lim
- Twin Engine Hybrid 186-235 255/35R20 A01 LV9 T97 S08
186-235 255/35R20 RV9 T97
Volvo V40 84 - 187 235/30R20 G01 K1c K2b K3i K5d K6g T88 A01 A12 A14
M, M-N2E A21 A58 Flh
e4*2001/116* X4V S11
0076*27-..;
e13*2007/46*1337*..
Volvo V40 CC 84-187 225/35R20 K1a K1b T90 A01 A12 A14
M, M-N2E 84-187 235/30R20 K1c T88 A21 A57 Flh
e4*2001/116* 84-187 245/30R20 K1c K2b T90 S11
0076*29..;
e13*2007/46*1337*..
- Cross Country
Volvo V60 110-186 225/35R20 R37 T90 A07 A12 A14
Z 110-240 235/35R20 T92 A21 A57 Car
e4*2007/46*1315* 110-240 245/30R20 A01 K1a K2b LV4 T90 KOV NBF
110-240 245/35R20 A01 G74 K1a K2b LV4 NoP
110-240 255/30R20 A01 K1c K2c K3i K4i LV4 T92 S08
110-240 255/35R20 A01 G74 K1c K2c K3i K4i LV4
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51673 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55063717 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ RC29-8520
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 7 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo V60 CC 110-186 225/40R20 K1c K2a K2b T94 A01 A07 A12
Z 110-186 235/40R20 K1c K2a K2b K5w A14 A21 A56
e4*2007/46*1315*.. 110-186 245/35R20 K1c K2c K3i K5c K5x K6w T95 Car KMV
- Cross Country 110-186 245/40R20 K1c K2c K3i K5c K5x K6w NBF
NoP S08
Volvo V60, S60 -T6/T8 186-233 245/35R20 G74 K1a K2b LV4 T95 A01 A07 A12
Z 186-233 255/35R20 G74 K1c K2c K3i K4i LV4 T97 A14 A21 A56
e4*2007/46*1315*.. Car KOV Lim
- Twin Engine Hybrid S08
Volvo V70 80-180 235/35R20 G81 K1a K1b K46 T92 A01 A07 A12
B, /-2D, /-N2D, /-N2E 80-180 255/30R20 K1c K2b K41 K42 K45 K46 T92 A14 A21 Car
e9*2001/116*0065*..; X7V S02
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo V90 CC 120-240 235/45R20 A07 A12 A14
P 120-240 245/40R20 A01 K1c K2b A21 A56 KMV
e4*2007/46*1067*01-.. 120-240 245/45R20 A01 K1c K2b NBF NoP S08
- Cross Country 120-240 255/40R20 A01 K1c K2b
§22 51673*03
Volvo XC40 95-184 235/45R20 A07 A12 A14
X 95-184 245/40R20 A01 K1a K1b K2a K2b A21 A57 MpH
e9*2007/46*3146*.. 95-184 245/45R20 A01 K1a K1b K2a K2b NoE S08
95-184 255/40R20 A01 K1c K2c K6v
Volvo XC40 Recharge 80, 160 235/45R20 R02 A01 A12 A14
Electric 80, 160 255/40R20 K2c K6v R03 A21 A57 V20
X Vn2 S01
e9*2007/46*3146*..
- Elektro
Volvo XC60 100-242 235/45R20 K1a A01 A07 A12
D, /-2D, /-N2D, /-N2E 100-242 245/45R20 K1c K2b A14 A21 A57
e9*2001/116*0068*..; 100-242 255/40R20 K1c K2b S02
e1*2001/116*0507*..; 100-242 255/45R20 K1c K2b
e1*2007/46*0339*..; 100-242 265/45R20 K1c K2b
e13*2007/46*1213*..
Volvo XC60 110-240 235/45R20 K1a K1b A01 A07 A12
U 110-240 245/45R20 K1c K2b A14 A21 A57
e4*2007/46*1220*.. 110-240 255/40R20 K1c K2c KOV NoP
- ohne Radhaus- 110-240 255/45R20 K1c K2c S08
Verbreiterungen 110-240 265/45R20 K1c K2c
Volvo XC60 110-240 235/45R20 A98 A07 A14 A21
U 110-240 245/45R20 A98 A57 KMV
e4*2007/46*1220*.. 110-240 255/40R20 A01 A12 K1a K1b K2c NoP
- mit Radhaus- 110-240 255/45R20 A01 A12 K1a K1b K2c X5V S08
Verbreiterungen 110-240 265/45R20 A01 A12 K1a K1b K2c
(ww. Serie 8,5x21-
ET49,5)
Volvo XC60 110-240 235/45R20 A98 A07 A14 A21
U 110-240 245/45R20 A98 A57 KMV
e4*2007/46*1220*.. 110-240 255/40R20 A12 NoP
- mit Radhaus- 110-240 255/45R20 A12 X6V S08
Verbreiterungssatz 110-240 265/45R20 A12
für 9 Zoll Breite Serie
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

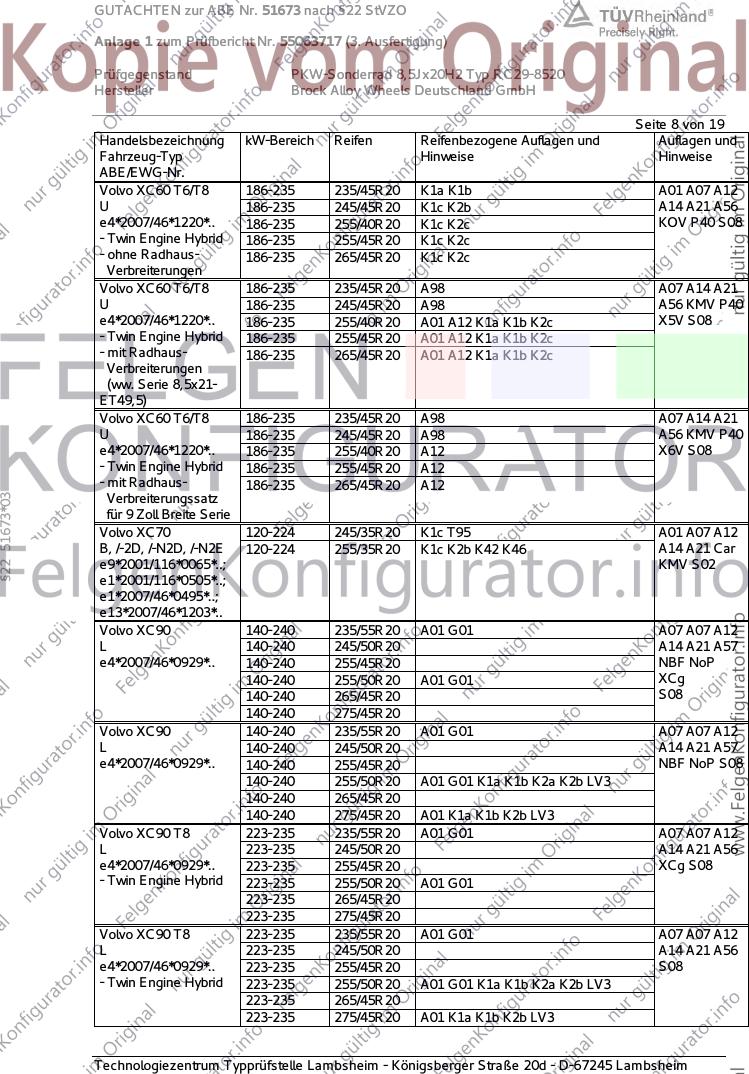

GUTACHTEN zur ABE Nr. 51673 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55063717 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ RC29-8520
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 8 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo XC60 T6/T8 186-235 235/45R20 K1a K1b A01 A07 A12
U 186-235 245/45R20 K1c K2b A14 A21 A56
e4*2007/46*1220*.. 186-235 255/40R20 K1c K2c KOV P40 S08
- Twin Engine Hybrid 186-235 255/45R20 K1c K2c
- ohne Radhaus- 186-235 265/45R20 K1c K2c
Verbreiterungen
Volvo XC60 T6/T8 186-235 235/45R20 A98 A07 A14 A21
U 186-235 245/45R20 A98 A56 KMV P40
e4*2007/46*1220*.. 186-235 255/40R20 A01 A12 K1a K1b K2c X5V S08
- Twin Engine Hybrid 186-235 255/45R20 A01 A12 K1a K1b K2c
- mit Radhaus- 186-235 265/45R20 A01 A12 K1a K1b K2c
Verbreiterungen
(ww. Serie 8,5x21-
ET49,5)
Volvo XC60 T6/T8 186-235 235/45R20 A98 A07 A14 A21
U 186-235 245/45R20 A98 A56 KMV P40
e4*2007/46*1220*.. 186-235 255/40R20 A12 X6V S08
- Twin Engine Hybrid 186-235 255/45R20 A12
- mit Radhaus- 186-235 265/45R20 A12
§22 51673*03
Verbreiterungssatz
für 9 Zoll Breite Serie
Volvo XC70 120-224 245/35R20 K1c T95 A01 A07 A12
B, /-2D, /-N2D, /-N2E 120-224 255/35R20 K1c K2b K42 K46 A14 A21 Car
e9*2001/116*0065*..; KMV S02
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo XC90 140-240 235/55R20 A01 G01 A07 A07 A12
L 140-240 245/50R20 A14 A21 A57
e4*2007/46*0929*.. 140-240 255/45R20 NBF NoP
140-240 255/50R20 A01 G01 XCg
140-240 265/45R20 S08
140-240 275/45R20
Volvo XC90 140-240 235/55R20 A01 G01 A07 A07 A12
L 140-240 245/50R20 A14 A21 A57
e4*2007/46*0929*.. 140-240 255/45R20 NBF NoP S08
140-240 255/50R20 A01 G01 K1a K1b K2a K2b LV3
140-240 265/45R20
140-240 275/45R20 A01 K1a K1b K2b LV3
Volvo XC90 T8 223-235 235/55R20 A01 G01 A07 A07 A12
L 223-235 245/50R20 A14 A21 A56
e4*2007/46*0929*.. 223-235 255/45R20 XCg S08
- Twin Engine Hybrid 223-235 255/50R20 A01 G01
223-235 265/45R20
223-235 275/45R20
Volvo XC90 T8 223-235 235/55R20 A01 G01 A07 A07 A12
L 223-235 245/50R20 A14 A21 A56
e4*2007/46*0929*.. 223-235 255/45R20 S08
- Twin Engine Hybrid 223-235 255/50R20 A01 G01 K1a K1b K2a K2b LV3
223-235 265/45R20
223-235 275/45R20 A01 K1a K1b K2b LV3
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51673 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55063717 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ RC29-8520
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 9 von 19
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
§22 51673*03
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51673 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55063717 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ RC29-8520
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 10 von 19
A07 Zur Befestigung der Räder dürfen nur die in der Tabelle "Befestigungsmittel" (Seite 1)
aufgeführten Serien-Radschrauben /-Radmuttern oder Zubehör-Schrauben/-Muttern, die den
Serienbefestigungsmitteln im Aufbau entsprechen, verwendet werden.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
§22 51673*03
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A98 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite
mit umlaufendem Kettenband auf der Lauffläche an den laut Betriebsanleitung dafür vorgesehenen
Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B65 Rad/Reifen-Kombination nur zulässig für Fahrzeugausführungen mit
Bremsscheibendurchmesser 345 mm an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51673 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55063717 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ RC29-8520
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 11 von 19
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G74 Ist 20 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
§22 51673*03
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51673 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55063717 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ RC29-8520
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 12 von 19
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3h An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der
Radhausinnenverkleidung 300 mm hinter Radmitte nachzuarbeiten (z.B. Erwärmen oder
Ausschneiden) und dauerhaft zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K3v An Achse 1 ist die Radhausinnenverkleidung vor Radmitte bei Lenkeinschlag auszuschneiden
bzw. nachzuarbeiten und dauerhaft zu befestigen.
K3y An Achse 1 sind die in das Radhaus ragenden Kanten der Befestigungen der
Zusatzradabdeckungen vor und hinter Radmitte um 20 mm zu kürzen.
§22 51673*03
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4b An Achse 2 sind die äußeren Blechmuttern und Befestigungsstifte zur Befestigung der
Radhausinnenverkleidung über den Radhausausschnittkanten zu entfernen. Die
Radhausinnenverkleidung ist anschließend dauerhaft neu zu befestigen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4w An Achse 2 sind die Befestigungen der Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen in den Radhausausschnittkanten zu entfernen. Die Kunststoffverbreiterungen
bzw. Kotflügelverbreiterungen sind anschließend dauerhaft neu zu befestigen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51673 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55063717 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ RC29-8520
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 13 von 19
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5f An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 300 mm hinter
Radmitte vollständig umzulegen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad-/Reifen-Kombination herzustellen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
§22 51673*03
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6n An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte vollständig umzulegen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6s An Achse 2 sind die Radhausausschnittkanten im Bereich 250mm vor bis 300mm nach
Radmitte vollständig umzulegen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51673 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55063717 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ RC29-8520
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 14 von 19
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K7b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
§22 51673*03
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8n An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 300 mm hinter
Radmitte um 10 mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
LV3 Bei Fahrzeugausführungen, die nicht werkseitig mit 275er Reifen ausgerüstet wurden ist durch
Begrenzung des Lenkeinschlages (Volvo-Artikel-Nr. 31439255) ist eine ausreichende Freigängigkeit
der Rad- / Reifenkombination herzustellen.
LV4 Bei Fahrzeugausführungen, die werkseitig nicht für die Verwendung von 20 Zoll Reifengrößen
ausgerüstet sind (2,8 Lenkradumdrehungen von Anschlag zu Anschlag), ist der Lenkeinschlag durch
eine Fachwerkstatt (elektronische Programmierung) zu begrenzen und somit eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen. (Volvo-Artikel-Nr. 32270013)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51673 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55063717 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ RC29-8520
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 15 von 19
LV9 Bei Fahrzeugausführungen, die werkseitig nicht für die Verwendung von 19 Zoll, 20 Zoll oder
21 Zoll Reifengrößen ausgerüstet sind, ist der Lenkeinschlag durch eine Fachwerkstatt (elektronische
Programmierung) zu begrenzen und somit eine ausreichende Freigängigkeit der Rad-
Reifenkombination herzustellen.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl.
Plug-in-Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw. (Fahrzeugvarianten mit Radlaufverbreiterungen).
§22 51673*03
P35 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Räder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm an Achse1.
P40 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 400 mm an Achse1.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
RV9 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen, die werkseitig für die
Verwendung von 19 Zoll, 20 Zoll oder 21 Zoll Reifengrößen ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51673 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55063717 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ RC29-8520
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 16 von 19
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die serienmäßigen / ww. mitgelieferten
Befestigungsmittel Nr. S05 (siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die serienmäßigen / ww. mitgelieferten
Befestigungsmittel Nr. S05 (siehe Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die serienmäßigen / ww. mitgelieferten
Befestigungsmittel Nr. S05 (siehe Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
S10 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10 (siehe
Seite 1) verwendet werden.
S11 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S11 (siehe
§22 51673*03
Seite 1) verwendet werden.
S12 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S12 (siehe
Seite 1) verwendet werden.
S13 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S13 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51673 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55063717 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ RC29-8520
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 17 von 19
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§22 51673*03
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V10 Es sind auf der Vorder- und Hinterachse nur gleiche Reifengrößen zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51673 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55063717 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ RC29-8520
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 18 von 19
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 235/50R20 255/45R20
Nr. 6 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 7 245/35R20 275/30R20, 285/30R20, 295/30R20
Nr. 8 245/40R20 275/35R20, 285/35R20
Nr. 9 245/45R20 275/40R20, 285/40R20
Nr. 10 255/30R20 295/25R20, 305/25R20
Nr. 11 255/35R20 285/30R20, 295/30R20
Nr. 12 255/40R20 285/35R20, 295/35R20
Nr. 13 255/45R20 285/40R20
Nr. 14 265/30R20 305/25R20, 325/25R20
Nr. 15 265/35R20 295/30R20, 305/30R20
Nr. 16 265/40R20 295/35R20, 305/35R20
Nr. 17 265/45R20 295/40R20
§22 51673*03
Nr. 18 265/50R20 295/45R20
Nr. 19 275/35R20 305/30R20
Nr. 20 275/40R20 305/35R20, 315/35R20
Nr. 21 275/45R20 305/40R20
Nr. 22 275/50R20 305/45R20
Nr. 23 285/35R20 335/30R20
Nr. 24 285/40R20 325/35R20
Nr. 25 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Vn2 Es sind auf Vorder- und Hinterachse nur unterschiedliche Reifengrößen zulässig. Dabei muss
die Reifengröße an Achse 2 mindestens 2 Nennbreiten größer sein als die Reifengröße an Achse 1.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
X5V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 8,5x21-ET49,5 (u.a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X6V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 9x20-ET38,5 ww. 8,5x21-
ET38,5 ww. 9x21-ET38,5 oder 9x22-ET43 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
XCg Betrifft nur Fahrzeuge, die werkseitig für die Verwendung von 275er Reifen ausgerüstet
wurden (großer Wendekreis).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51673 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55063717 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ RC29-8520
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 19 von 19
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 7. März 2022 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 19 und gilt für Sonderräder ab Herstellungsdatum Juli 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
§22 51673*03
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 7. März 2022
Schmidt 00385714.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
