Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 54189 nach §22 StVZO
Nr. : RA-001214-D0-216
Anlage-Nr. : 7
Seite : 1/8
Auftraggeber : Brock Alloy Wheels Deutschland GmbH
Teiletyp : RC34-606

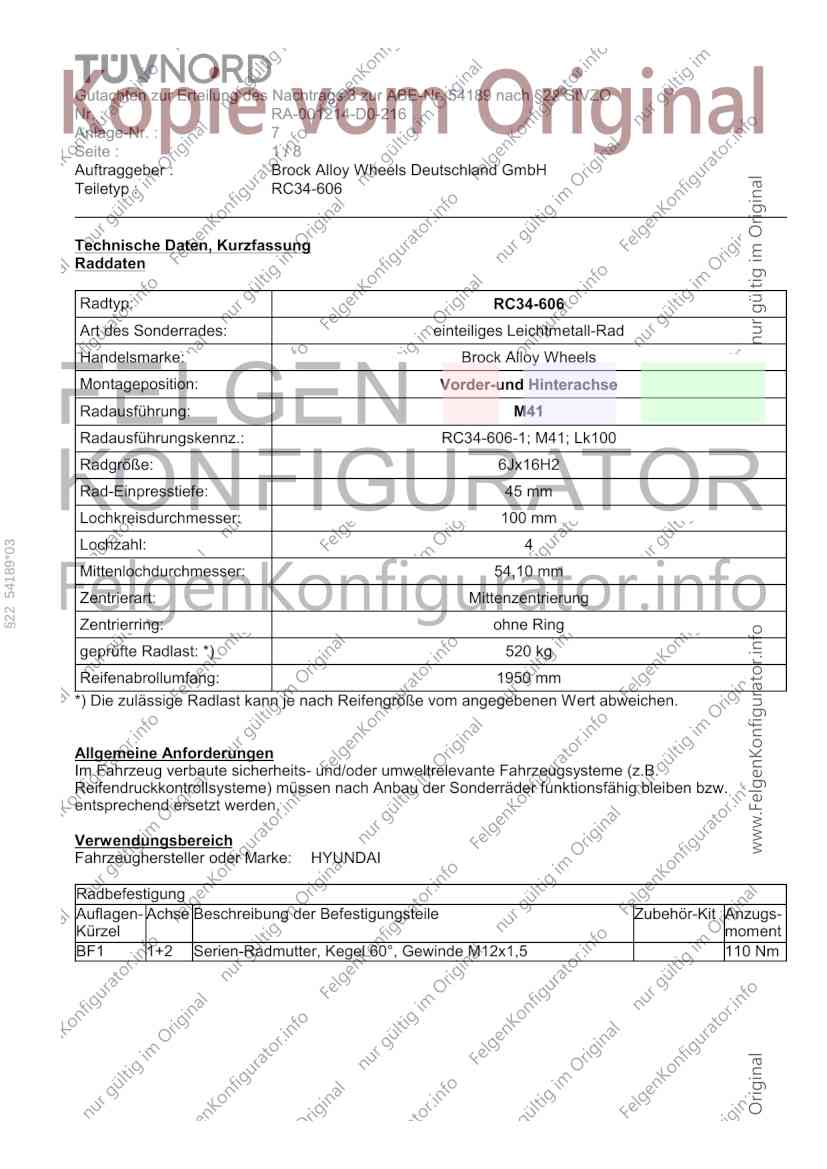

Technische Daten, Kurzfassung
Raddaten
Radtyp: RC34-606
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Brock Alloy Wheels
Montageposition: Vorder-und Hinterachse
Radausführung: M41
Radausführungskennz.: RC34-606-1; M41; Lk100
Radgröße: 6Jx16H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 4
§22 54189*03
Mittenlochdurchmesser: 54,10 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: *) 520 kg
Reifenabrollumfang: 1950 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: HYUNDAI
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Serien-Radmutter, Kegel 60°, Gewinde M12x1,5 110 Nm
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 54189 nach §22 StVZO
Nr. : RA-001214-D0-216
Anlage-Nr. : 7
Seite : 2/8
Auftraggeber : Brock Alloy Wheels Deutschland GmbH
Teiletyp : RC34-606

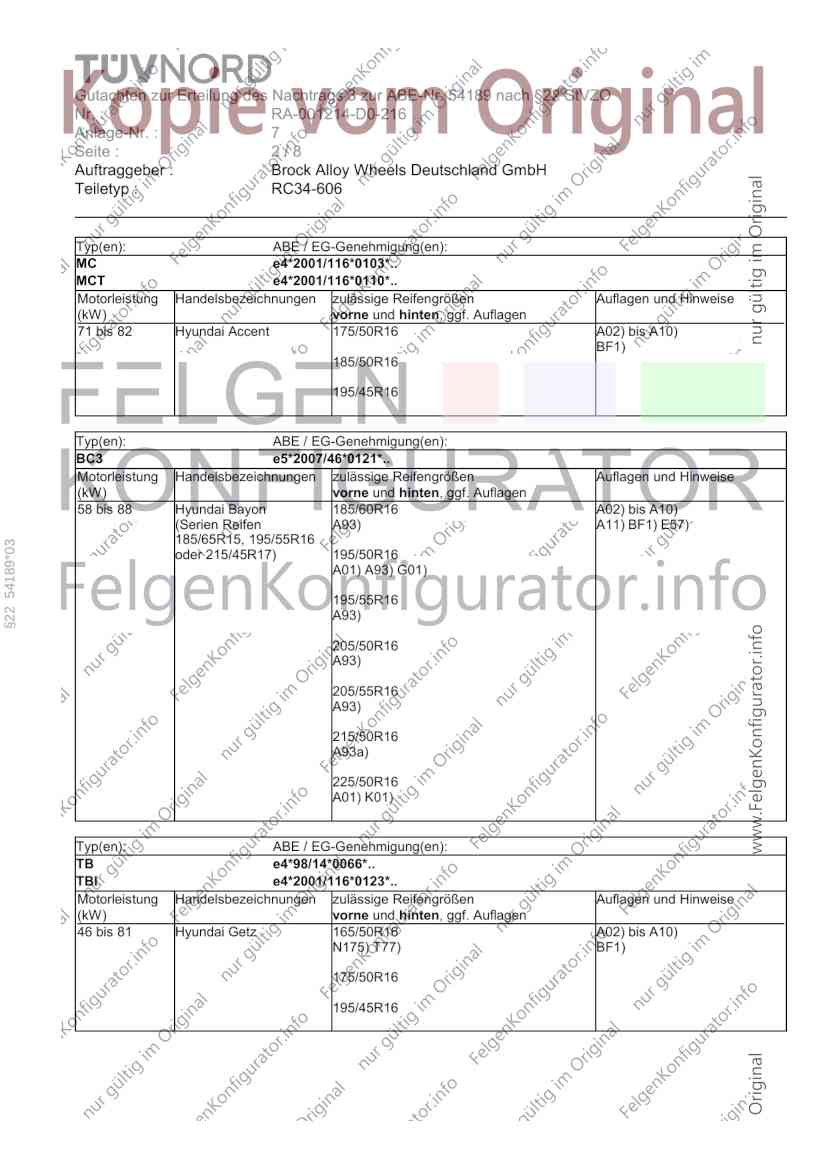

Typ(en): ABE / EG-Genehmigung(en):
MC e4*2001/116*0103*..
MCT e4*2001/116*0110*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
71 bis 82 Hyundai Accent 175/50R16 A02) bis A10)
BF1)
185/50R16
195/45R16
Typ(en): ABE / EG-Genehmigung(en):
BC3 e5*2007/46*0121*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
58 bis 88 Hyundai Bayon 185/60R16 A02) bis A10)
(Serien Reifen A93) A11) BF1) E57)
185/65R15, 195/55R16
§22 54189*03
oder 215/45R17) 195/50R16
A01) A93) G01)
195/55R16
A93)
205/50R16
A93)
205/55R16
A93)
215/50R16
A93a)
225/50R16
A01) K01)
Typ(en): ABE / EG-Genehmigung(en):
TB e4*98/14*0066*..
TBI e4*2001/116*0123*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
46 bis 81 Hyundai Getz 165/50R16 A02) bis A10)
N175) T77) BF1)
175/50R16
195/45R16
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 54189 nach §22 StVZO
Nr. : RA-001214-D0-216
Anlage-Nr. : 7
Seite : 3/8
Auftraggeber : Brock Alloy Wheels Deutschland GmbH
Teiletyp : RC34-606

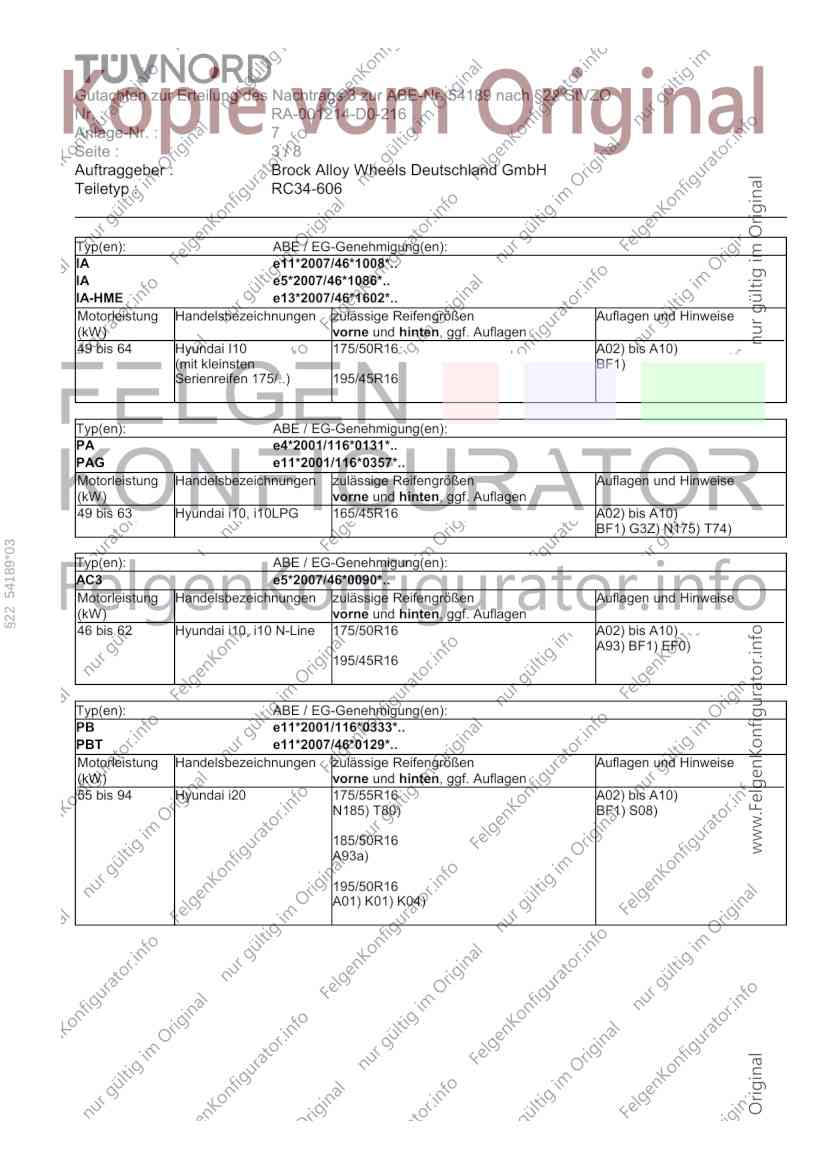

Typ(en): ABE / EG-Genehmigung(en):
IA e11*2007/46*1008*..
IA e5*2007/46*1086*..
IA-HME e13*2007/46*1602*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
49 bis 64 Hyundai I10 175/50R16 A02) bis A10)
(mit kleinsten BF1)
Serienreifen 175/..) 195/45R16
Typ(en): ABE / EG-Genehmigung(en):
PA e4*2001/116*0131*..
PAG e11*2001/116*0357*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
49 bis 63 Hyundai i10, i10LPG 165/45R16 A02) bis A10)
BF1) G3Z) N175) T74)
§22 54189*03
Typ(en): ABE / EG-Genehmigung(en):
AC3 e5*2007/46*0090*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
46 bis 62 Hyundai i10, i10 N-Line 175/50R16 A02) bis A10)
A93) BF1) EF0)
195/45R16
Typ(en): ABE / EG-Genehmigung(en):
PB e11*2001/116*0333*..
PBT e11*2007/46*0129*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 94 Hyundai i20 175/55R16 A02) bis A10)
N185) T80) BF1) S08)
185/50R16
A93a)
195/50R16
A01) K01) K04)
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 54189 nach §22 StVZO
Nr. : RA-001214-D0-216
Anlage-Nr. : 7
Seite : 4/8
Auftraggeber : Brock Alloy Wheels Deutschland GmbH
Teiletyp : RC34-606

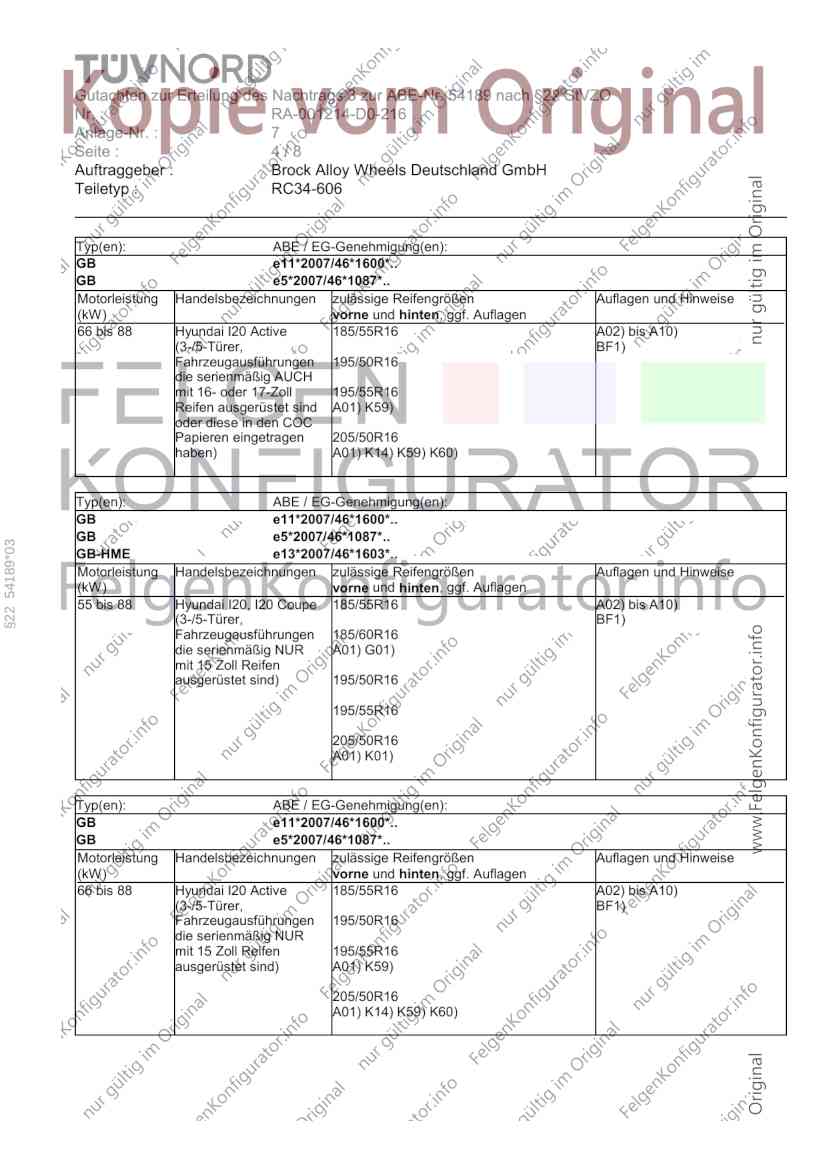

Typ(en): ABE / EG-Genehmigung(en):
GB e11*2007/46*1600*..
GB e5*2007/46*1087*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 88 Hyundai I20 Active 185/55R16 A02) bis A10)
(3-/5-Türer, BF1)
Fahrzeugausführungen 195/50R16
die serienmäßig AUCH
mit 16- oder 17-Zoll 195/55R16
Reifen ausgerüstet sind A01) K59)
oder diese in den COC
Papieren eingetragen 205/50R16
haben) A01) K14) K59) K60)
Typ(en): ABE / EG-Genehmigung(en):
GB e11*2007/46*1600*..
GB e5*2007/46*1087*..
§22 54189*03
GB-HME e13*2007/46*1603*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 88 Hyundai I20, I20 Coupe 185/55R16 A02) bis A10)
(3-/5-Türer, BF1)
Fahrzeugausführungen 185/60R16
die serienmäßig NUR A01) G01)
mit 15 Zoll Reifen
ausgerüstet sind) 195/50R16
195/55R16
205/50R16
A01) K01)
Typ(en): ABE / EG-Genehmigung(en):
GB e11*2007/46*1600*..
GB e5*2007/46*1087*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 88 Hyundai I20 Active 185/55R16 A02) bis A10)
(3-/5-Türer, BF1)
Fahrzeugausführungen 195/50R16
die serienmäßig NUR
mit 15 Zoll Reifen 195/55R16
ausgerüstet sind) A01) K59)
205/50R16
A01) K14) K59) K60)
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 54189 nach §22 StVZO
Nr. : RA-001214-D0-216
Anlage-Nr. : 7
Seite : 5/8
Auftraggeber : Brock Alloy Wheels Deutschland GmbH
Teiletyp : RC34-606
Typ(en): ABE / EG-Genehmigung(en):
BC3 e5*2007/46*0121*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
58 bis 88 Hyundai i20 185/55R16 A02) bis A10)
A11) A93) BF1)
185/60R16
195/55R16
205/50R16
215/50R16
A01) K01)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
§22 54189*03
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 54189 nach §22 StVZO
Nr. : RA-001214-D0-216
Anlage-Nr. : 7
Seite : 6/8
Auftraggeber : Brock Alloy Wheels Deutschland GmbH
Teiletyp : RC34-606

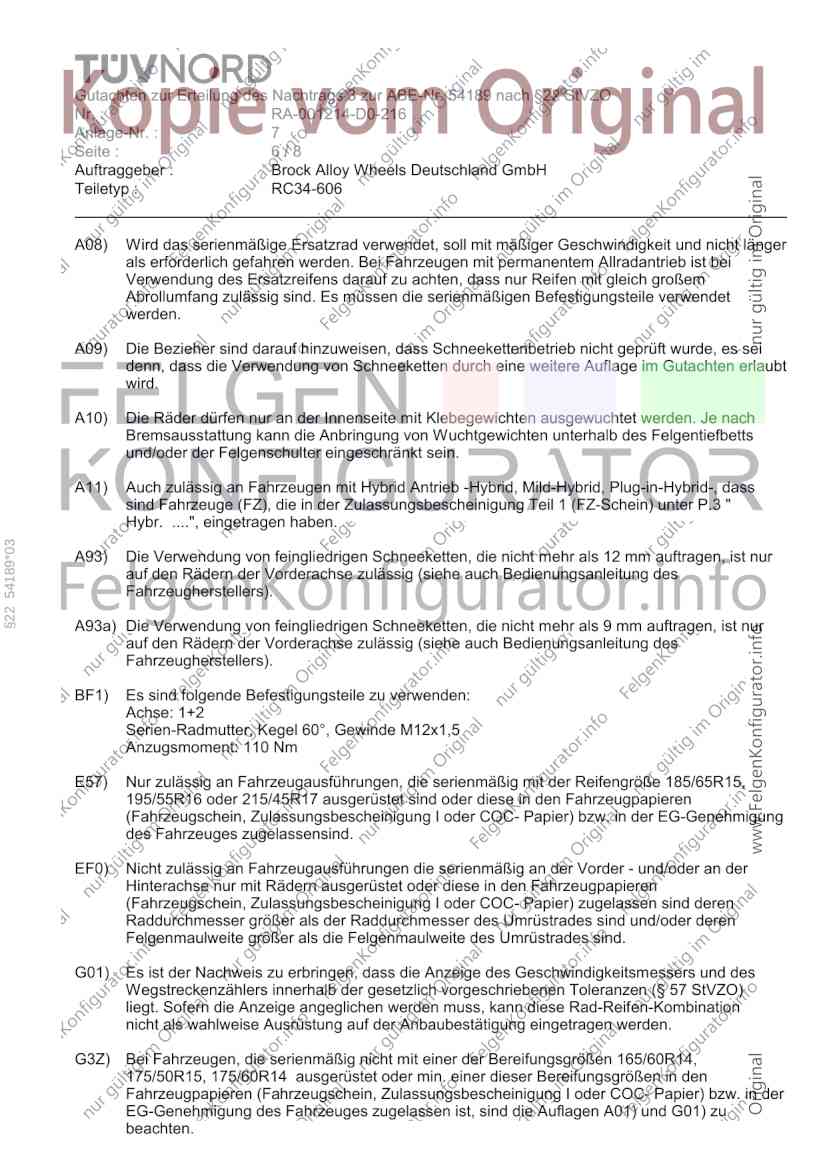

A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass
sind Fahrzeuge (FZ), die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 "
Hybr. ....", eingetragen haben.
§22 54189*03
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
BF1) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radmutter, Kegel 60°, Gewinde M12x1,5
Anzugsmoment: 110 Nm
E57) Nur zulässig an Fahrzeugausführungen, die serienmäßig mit der Reifengröße 185/65R15,
195/55R16 oder 215/45R17 ausgerüstet sind oder diese in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassensind.
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet oder diese in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) zugelassen sind deren
Raddurchmesser größer als der Raddurchmesser des Umrüstrades sind und/oder deren
Felgenmaulweite größer als die Felgenmaulweite des Umrüstrades sind.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
G3Z) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 165/60R14,
175/50R15, 175/60R14 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der
EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 54189 nach §22 StVZO
Nr. : RA-001214-D0-216
Anlage-Nr. : 7
Seite : 7/8
Auftraggeber : Brock Alloy Wheels Deutschland GmbH
Teiletyp : RC34-606

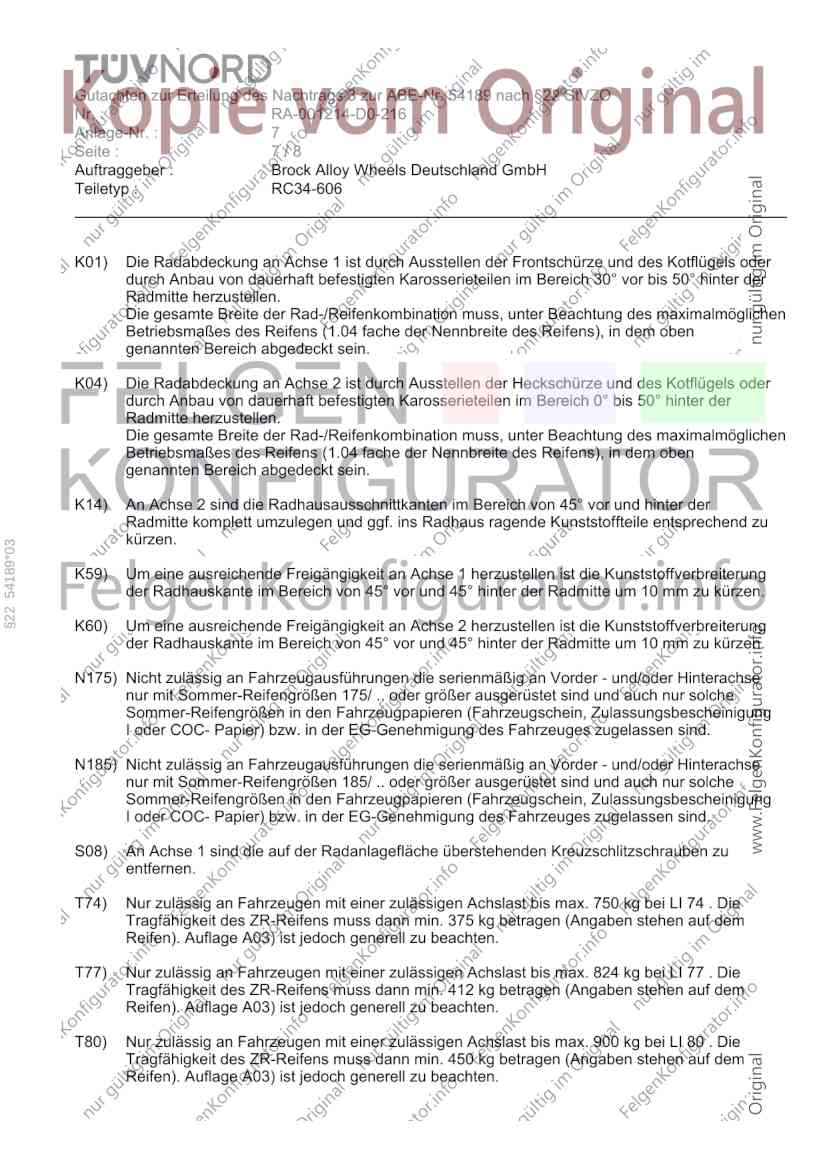

K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K14) An Achse 2 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend zu
kürzen.
§22 54189*03
K59) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen ist die Kunststoffverbreiterung
der Radhauskante im Bereich von 45° vor und 45° hinter der Radmitte um 10 mm zu kürzen.
K60) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen ist die Kunststoffverbreiterung
der Radhauskante im Bereich von 45° vor und 45° hinter der Radmitte um 10 mm zu kürzen.
N175) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 175/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N185) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 185/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
S08) An Achse 1 sind die auf der Radanlagefläche überstehenden Kreuzschlitzschrauben zu
entfernen.
T74) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 750 kg bei LI 74 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 375 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T77) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 824 kg bei LI 77 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 412 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T80) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 900 kg bei LI 80 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 450 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 54189 nach §22 StVZO
Nr. : RA-001214-D0-216
Anlage-Nr. : 7
Seite : 8/8
Auftraggeber : Brock Alloy Wheels Deutschland GmbH
Teiletyp : RC34-606
Die Anlage 7 mit den Seiten 1-8 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ RC34-606 des Auftraggebers Brock Alloy Wheels Deutschland GmbH
Geschäftsstelle Essen, 19.09.2024
§22 54189*03
