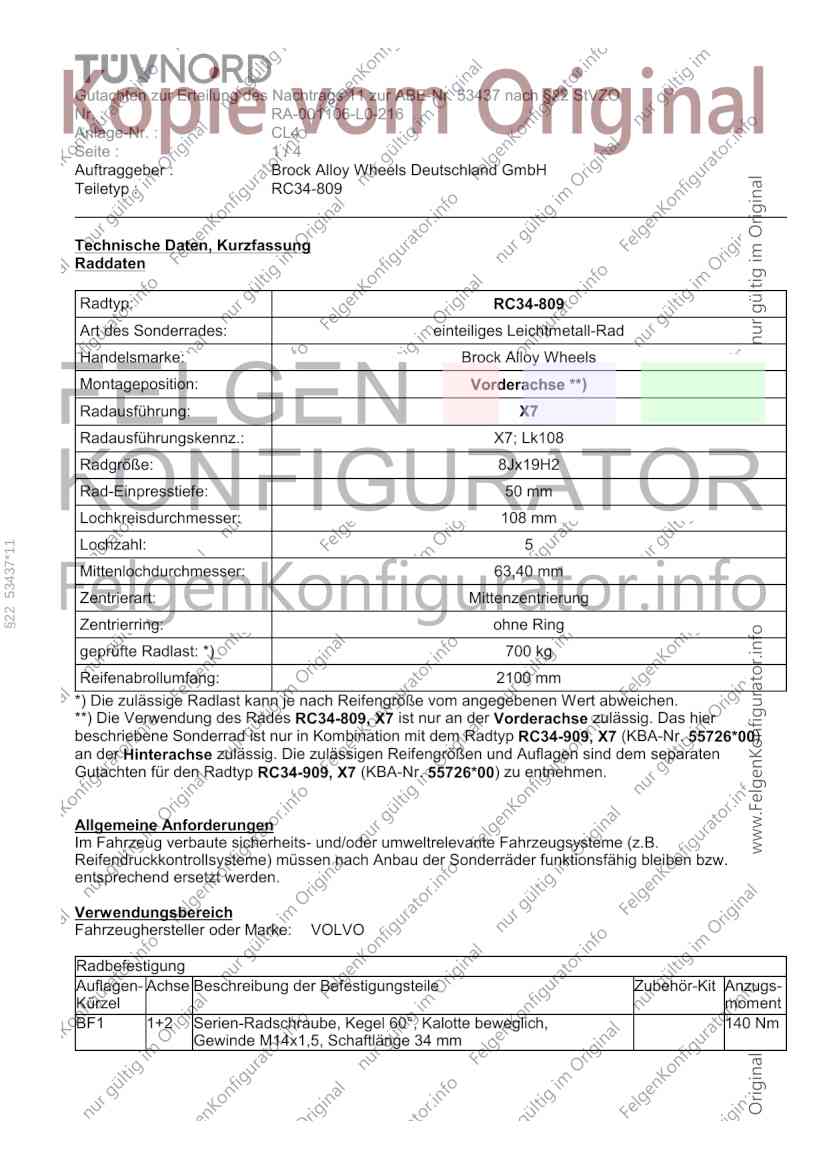

Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 53437 nach §22 StVZO
Nr. : RA-001106-L0-216
Anlage-Nr. : CL4
Seite : 1/4
Auftraggeber : Brock Alloy Wheels Deutschland GmbH
Teiletyp : RC34-809
Technische Daten, Kurzfassung
Raddaten
Radtyp: RC34-809
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Brock Alloy Wheels
Montageposition: Vorderachse **)
Radausführung: X7
Radausführungskennz.: X7; Lk108
Radgröße: 8Jx19H2
Rad-Einpresstiefe: 50 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 5
§22 53437*11
Mittenlochdurchmesser: 63,40 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: *) 700 kg
Reifenabrollumfang: 2100 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
**) Die Verwendung des Rades RC34-809, X7 ist nur an der Vorderachse zulässig. Das hier
beschriebene Sonderrad ist nur in Kombination mit dem Radtyp RC34-909, X7 (KBA-Nr. 55726*00)
an der Hinterachse zulässig. Die zulässigen Reifengrößen und Auflagen sind dem separaten
Gutachten für den Radtyp RC34-909, X7 (KBA-Nr. 55726*00) zu entnehmen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: VOLVO
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Serien-Radschraube, Kegel 60°, Kalotte beweglich, 140 Nm
Gewinde M14x1,5, Schaftlänge 34 mm
Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 53437 nach §22 StVZO
Nr. : RA-001106-L0-216
Anlage-Nr. : CL4

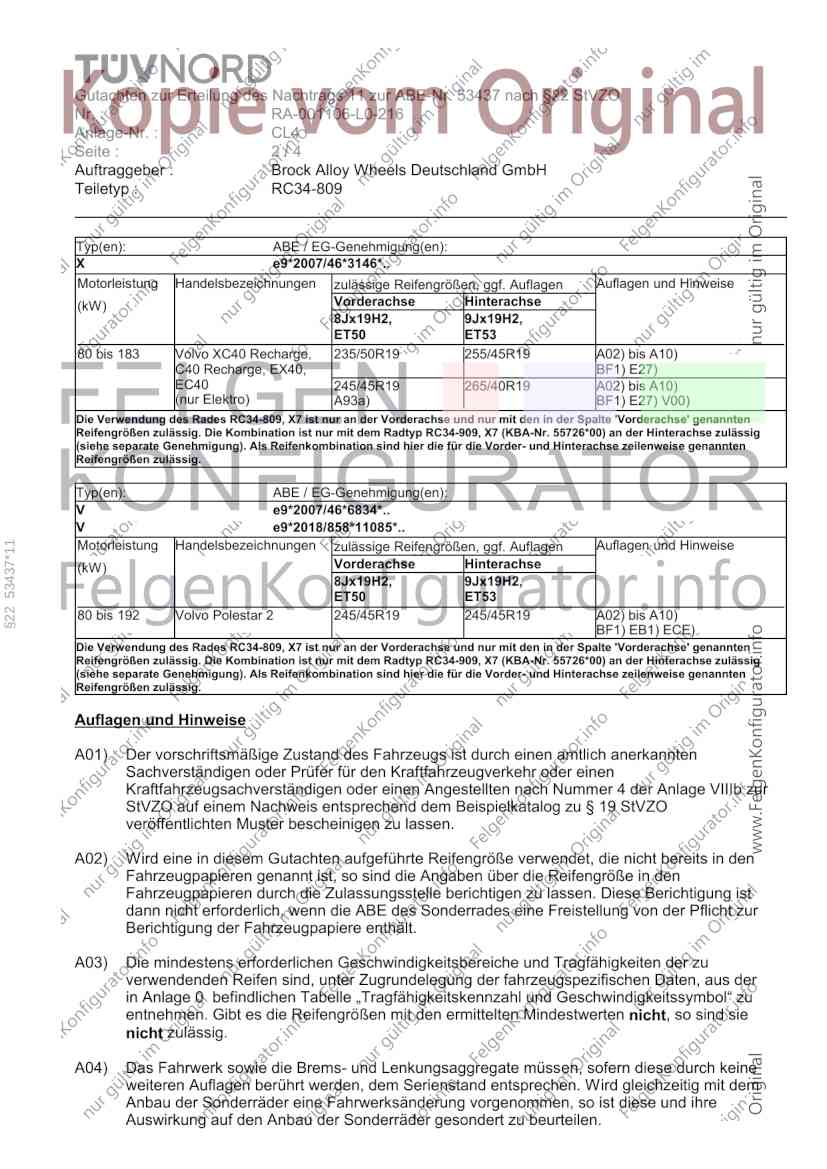

Seite : 2/4
Auftraggeber : Brock Alloy Wheels Deutschland GmbH
Teiletyp : RC34-809
Typ(en): ABE / EG-Genehmigung(en):
X e9*2007/46*3146*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8Jx19H2, 9Jx19H2,
ET50 ET53
80 bis 183 Volvo XC40 Recharge, 235/50R19 255/45R19 A02) bis A10)
C40 Recharge, EX40, BF1) E27)
EC40 245/45R19 265/40R19 A02) bis A10)
(nur Elektro) A93a) BF1) E27) V00)
Die Verwendung des Rades RC34-809, X7 ist nur an der Vorderachse und nur mit den in der Spalte 'Vorderachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp RC34-909, X7 (KBA-Nr. 55726*00) an der Hinterachse zulässig
(siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten
Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
V e9*2007/46*6834*..
V e9*2018/858*11085*..
§22 53437*11
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8Jx19H2, 9Jx19H2,
ET50 ET53
80 bis 192 Volvo Polestar 2 245/45R19 245/45R19 A02) bis A10)
BF1) EB1) ECE)
Die Verwendung des Rades RC34-809, X7 ist nur an der Vorderachse und nur mit den in der Spalte 'Vorderachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp RC34-909, X7 (KBA-Nr. 55726*00) an der Hinterachse zulässig
(siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten
Reifengrößen zulässig.
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 53437 nach §22 StVZO
Nr. : RA-001106-L0-216
Anlage-Nr. : CL4

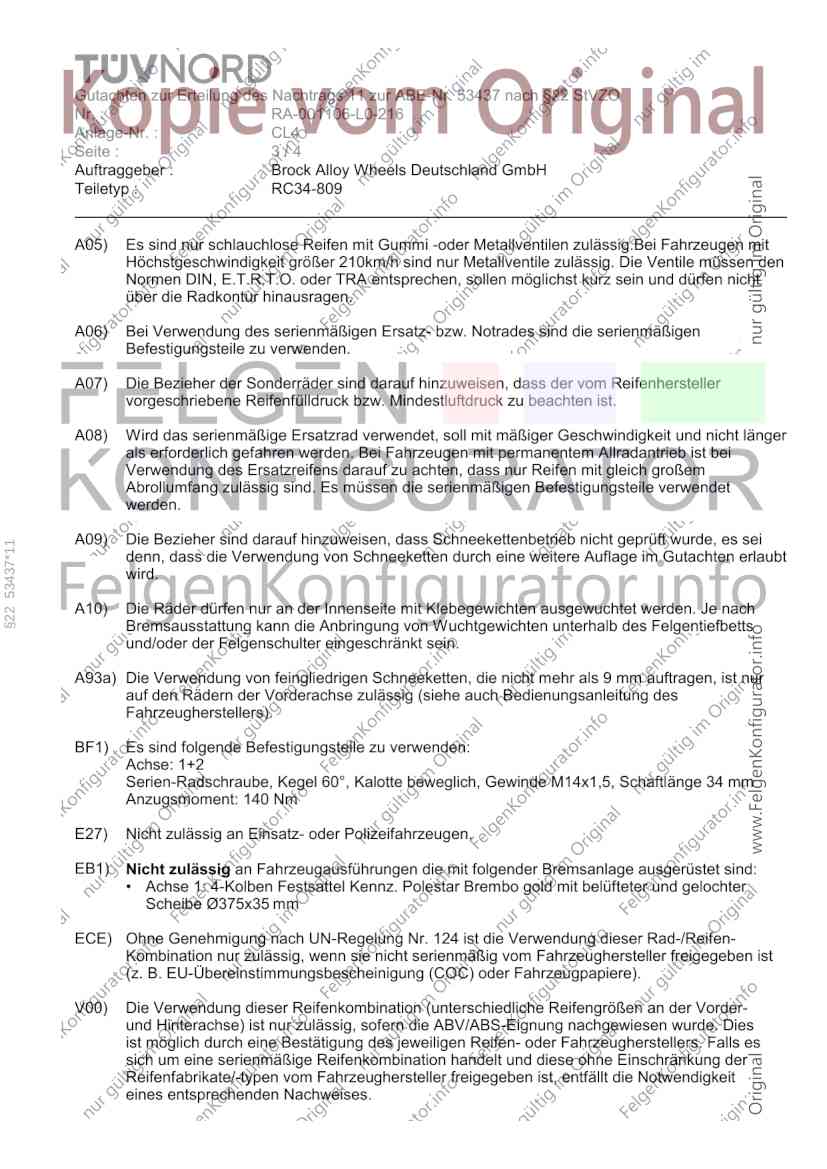

Seite : 3/4
Auftraggeber : Brock Alloy Wheels Deutschland GmbH
Teiletyp : RC34-809
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
§22 53437*11
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
BF1) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radschraube, Kegel 60°, Kalotte beweglich, Gewinde M14x1,5, Schaftlänge 34 mm
Anzugsmoment: 140 Nm
E27) Nicht zulässig an Einsatz- oder Polizeifahrzeugen.
EB1) Nicht zulässig an Fahrzeugausführungen die mit folgender Bremsanlage ausgerüstet sind:
• Achse 1: 4-Kolben Festsattel Kennz. Polestar Brembo gold mit belüfteter und gelochter
Scheibe Ø375x35 mm
ECE) Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-
Kombination nur zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist
(z. B. EU-Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde. Dies
ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers. Falls es
sich um eine serienmäßige Reifenkombination handelt und diese ohne Einschränkung der
Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt die Notwendigkeit
eines entsprechenden Nachweises.
Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 53437 nach §22 StVZO
Nr. : RA-001106-L0-216
Anlage-Nr. : CL4
Seite : 4/4
Auftraggeber : Brock Alloy Wheels Deutschland GmbH
Teiletyp : RC34-809
Die Anlage CL4 mit den Seiten 1-4 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ RC34-809 des Auftraggebers Brock Alloy Wheels Deutschland GmbH
Geschäftsstelle Essen, 13.11.2024
§22 53437*11
