Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48243
Nr. : RA-000708-F0-104
Anlage-Nr. : 58b
Seite : 1/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R9805

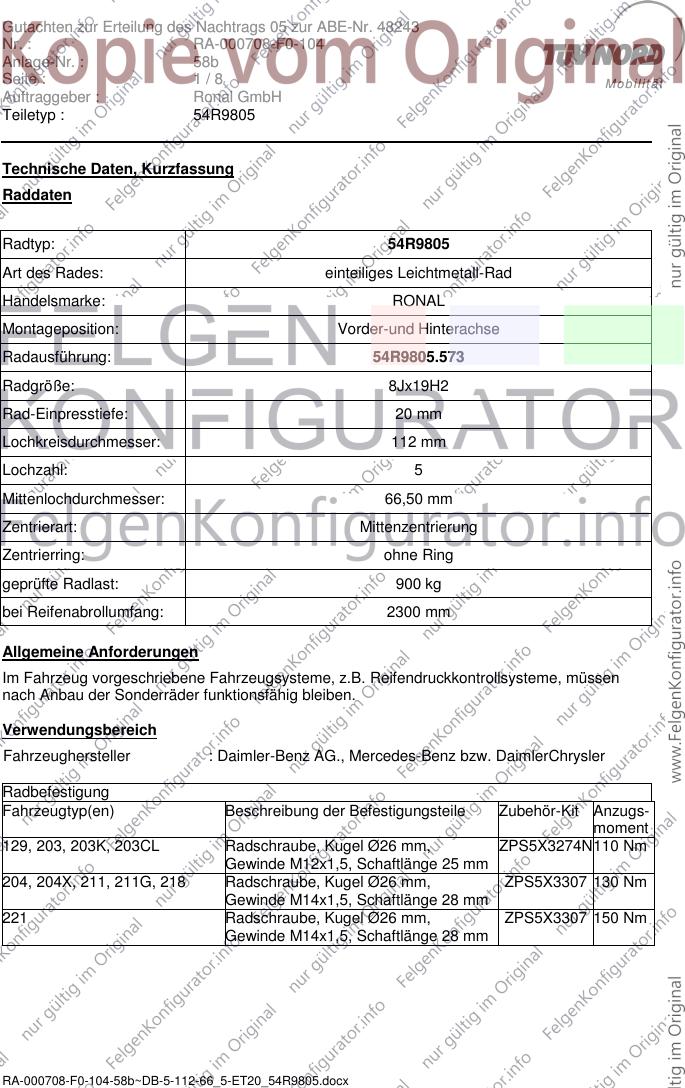

Technische Daten, Kurzfassung
Raddaten
Radtyp: 54R9805
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: RONAL
Montageposition: Vorder-und Hinterachse
Radausführung: 54R9805.573
Radgröße: 8Jx19H2
Rad-Einpresstiefe: 20 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 66,50 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: 900 kg
bei Reifenabrollumfang: 2300 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller : Daimler-Benz AG., Mercedes-Benz bzw. DaimlerChrysler
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
129, 203, 203K, 203CL Radschraube, Kugel Ø26 mm, ZPS5X3274N 110 Nm
Gewinde M12x1,5, Schaftlänge 25 mm
204, 204X, 211, 211G, 218 Radschraube, Kugel Ø26 mm, ZPS5X3307 130 Nm
Gewinde M14x1,5, Schaftlänge 28 mm
221 Radschraube, Kugel Ø26 mm, ZPS5X3307 150 Nm
Gewinde M14x1,5, Schaftlänge 28 mm
RA-000708-F0-104-58b~DB-5-112-66_5-ET20_54R9805.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48243
Nr. : RA-000708-F0-104
Anlage-Nr. : 58b
Seite : 2/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R9805

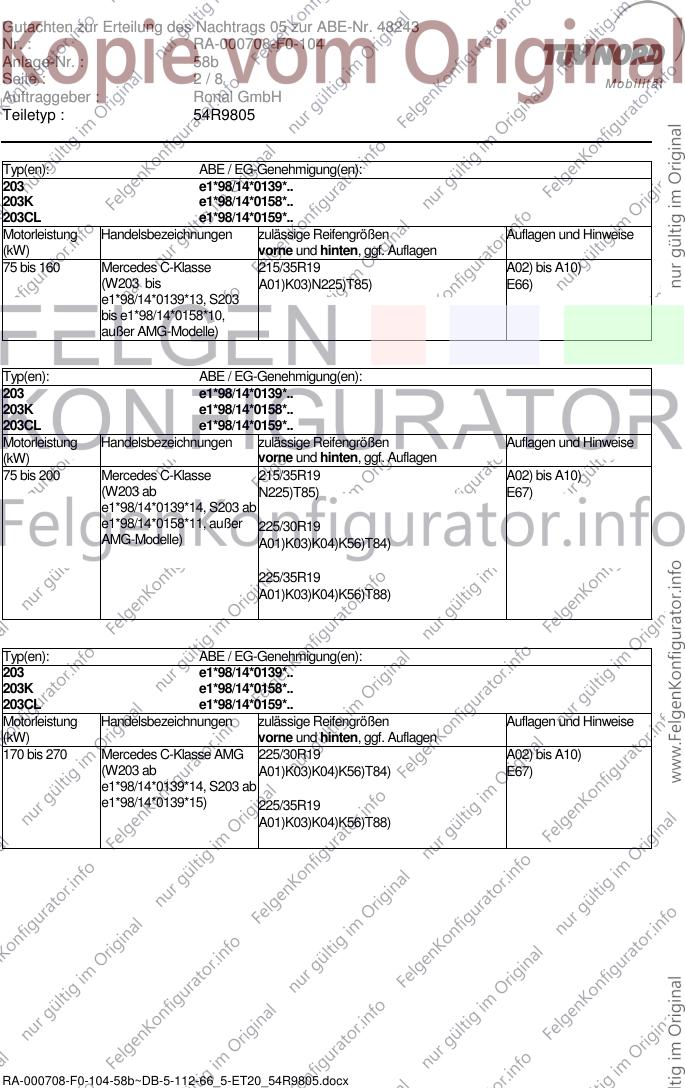

Typ(en): ABE / EG-Genehmigung(en):
203 e1*98/14*0139*..
203K e1*98/14*0158*..
203CL e1*98/14*0159*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
75 bis 160 Mercedes C-Klasse 215/35R19 A02) bis A10)
(W203 bis A01)K03)N225)T85) E66)
e1*98/14*0139*13, S203
bis e1*98/14*0158*10,
außer AMG-Modelle)
Typ(en): ABE / EG-Genehmigung(en):
203 e1*98/14*0139*..
203K e1*98/14*0158*..
203CL e1*98/14*0159*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
75 bis 200 Mercedes C-Klasse 215/35R19 A02) bis A10)
(W203 ab N225)T85) E67)
e1*98/14*0139*14, S203 ab
e1*98/14*0158*11, außer 225/30R19
AMG-Modelle) A01)K03)K04)K56)T84)
225/35R19
A01)K03)K04)K56)T88)
Typ(en): ABE / EG-Genehmigung(en):
203 e1*98/14*0139*..
203K e1*98/14*0158*..
203CL e1*98/14*0159*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
170 bis 270 Mercedes C-Klasse AMG 225/30R19 A02) bis A10)
(W203 ab A01)K03)K04)K56)T84) E67)
e1*98/14*0139*14, S203 ab
e1*98/14*0139*15) 225/35R19
A01)K03)K04)K56)T88)
RA-000708-F0-104-58b~DB-5-112-66_5-ET20_54R9805.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48243
Nr. : RA-000708-F0-104
Anlage-Nr. : 58b
Seite : 3/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R9805
Typ(en): ABE / EG-Genehmigung(en):
203 e1*98/14*0139*..
203K e1*98/14*0158*..
203CL e1*98/14*0159*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
75 bis 270 Mercedes C-Klasse Coupe, 215/35R19 A02) bis A10)
CLC N225)T85) E67)
(ab e1*98/14*0159*11)
225/30R19
A01)K03)K04)K56)N235)T84)
225/35R19
A01)K03)K04)K56)N235)T88)
Typ(en): ABE / EG-Genehmigung(en):
204 e1*2001/116*0431*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 245 Mercedes C-Klasse 225/35R19 A02) bis A10)
(Limousine, W205) A01)K01)K02)K28)N235)T88) E103)
225/35R19 M+S
A01)K01)K02)K28)T88)
Typ(en): ABE / EG-Genehmigung(en):
218 e1*2007/46*0485*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
150 Mercedes CLS 245/35R19 A02) bis A10)
(Limousine, Kombi; A01)K61)K97) EF0)
Ausführungen mit kleinsten
Serienreifen 245/45R17)
Typ(en): ABE / EG-Genehmigung(en):
211G e1*2001/116*0274*..
211 e1*98/14*0183*.., E1*2001/116*0183*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
75 bis 285 Mercedes E-Klasse 235/35R19 A02) bis A10)
(Limousine) A01)K01)K04)K11)K15)K20)N245)T91)
235/35R19 M+S
A01)K01)K04)K11)K15)K20)T91)W245)
RA-000708-F0-104-58b~DB-5-112-66_5-ET20_54R9805.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48243
Nr. : RA-000708-F0-104
Anlage-Nr. : 58b
Seite : 4/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R9805

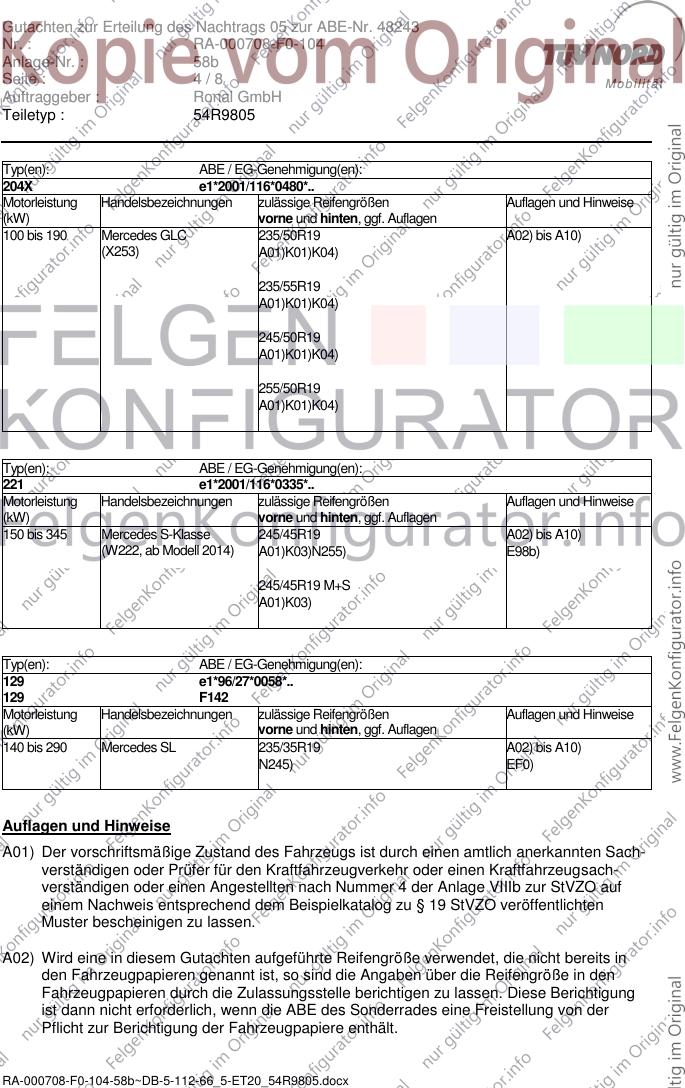

Typ(en): ABE / EG-Genehmigung(en):
204X e1*2001/116*0480*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 190 Mercedes GLC 235/50R19 A02) bis A10)
(X253) A01)K01)K04)
235/55R19
A01)K01)K04)
245/50R19
A01)K01)K04)
255/50R19
A01)K01)K04)
Typ(en): ABE / EG-Genehmigung(en):
221 e1*2001/116*0335*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
150 bis 345 Mercedes S-Klasse 245/45R19 A02) bis A10)
(W222, ab Modell 2014) A01)K03)N255) E98b)
245/45R19 M+S
A01)K03)
Typ(en): ABE / EG-Genehmigung(en):
129 e1*96/27*0058*..
129 F142
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
140 bis 290 Mercedes SL 235/35R19 A02) bis A10)
N245) EF0)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
RA-000708-F0-104-58b~DB-5-112-66_5-ET20_54R9805.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48243
Nr. : RA-000708-F0-104
Anlage-Nr. : 58b
Seite : 5/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R9805

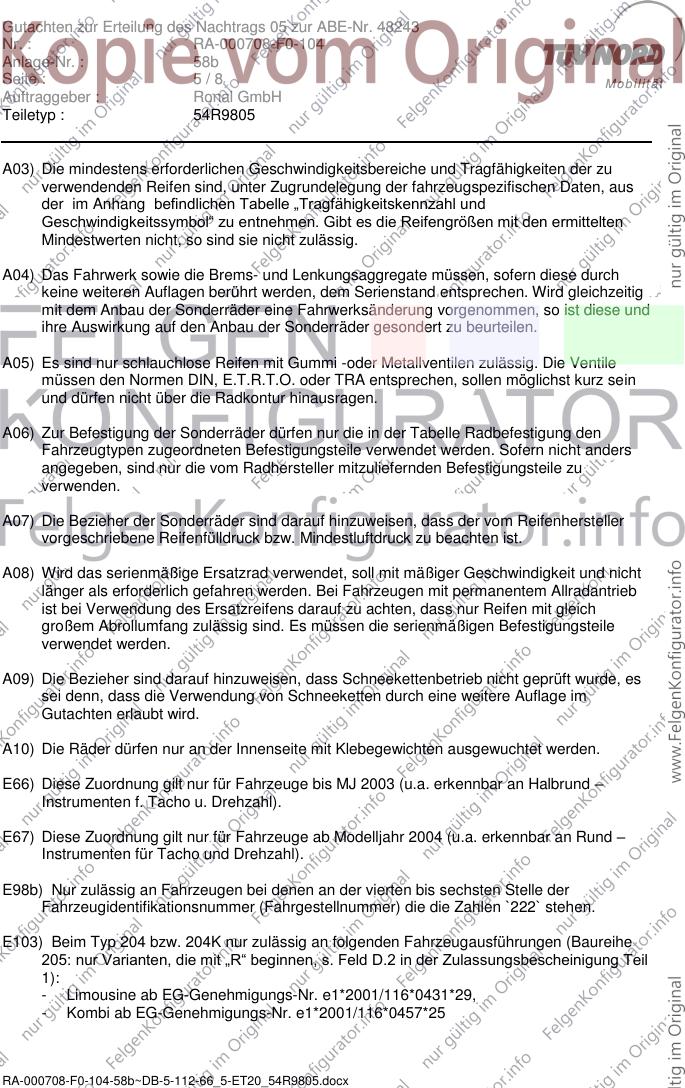

A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der im Anhang befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
E66) Diese Zuordnung gilt nur für Fahrzeuge bis MJ 2003 (u.a. erkennbar an Halbrund –
Instrumenten f. Tacho u. Drehzahl).
E67) Diese Zuordnung gilt nur für Fahrzeuge ab Modelljahr 2004 (u.a. erkennbar an Rund –
Instrumenten für Tacho und Drehzahl).
E98b) Nur zulässig an Fahrzeugen bei denen an der vierten bis sechsten Stelle der
Fahrzeugidentifikationsnummer (Fahrgestellnummer) die die Zahlen `222` stehen.
E103) Beim Typ 204 bzw. 204K nur zulässig an folgenden Fahrzeugausführungen (Baureihe
205: nur Varianten, die mit „R“ beginnen, s. Feld D.2 in der Zulassungsbescheinigung Teil
1):
- Limousine ab EG-Genehmigungs-Nr. e1*2001/116*0431*29,
- Kombi ab EG-Genehmigungs-Nr. e1*2001/116*0457*25
RA-000708-F0-104-58b~DB-5-112-66_5-ET20_54R9805.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48243
Nr. : RA-000708-F0-104
Anlage-Nr. : 58b
Seite : 6/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R9805

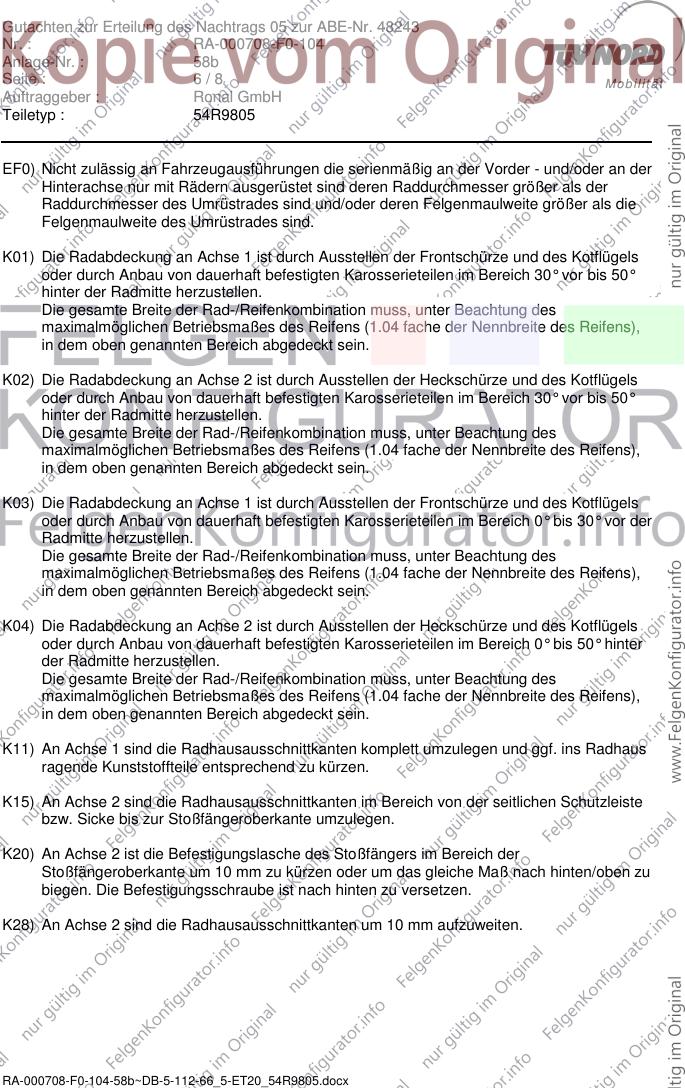

EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K11) An Achse 1 sind die Radhausausschnittkanten komplett umzulegen und ggf. ins Radhaus
ragende Kunststoffteile entsprechend zu kürzen.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen Schutzleiste
bzw. Sicke bis zur Stoßfängeroberkante umzulegen.
K20) An Achse 2 ist die Befestigungslasche des Stoßfängers im Bereich der
Stoßfängeroberkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu
biegen. Die Befestigungsschraube ist nach hinten zu versetzen.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
RA-000708-F0-104-58b~DB-5-112-66_5-ET20_54R9805.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48243
Nr. : RA-000708-F0-104
Anlage-Nr. : 58b
Seite : 7/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R9805

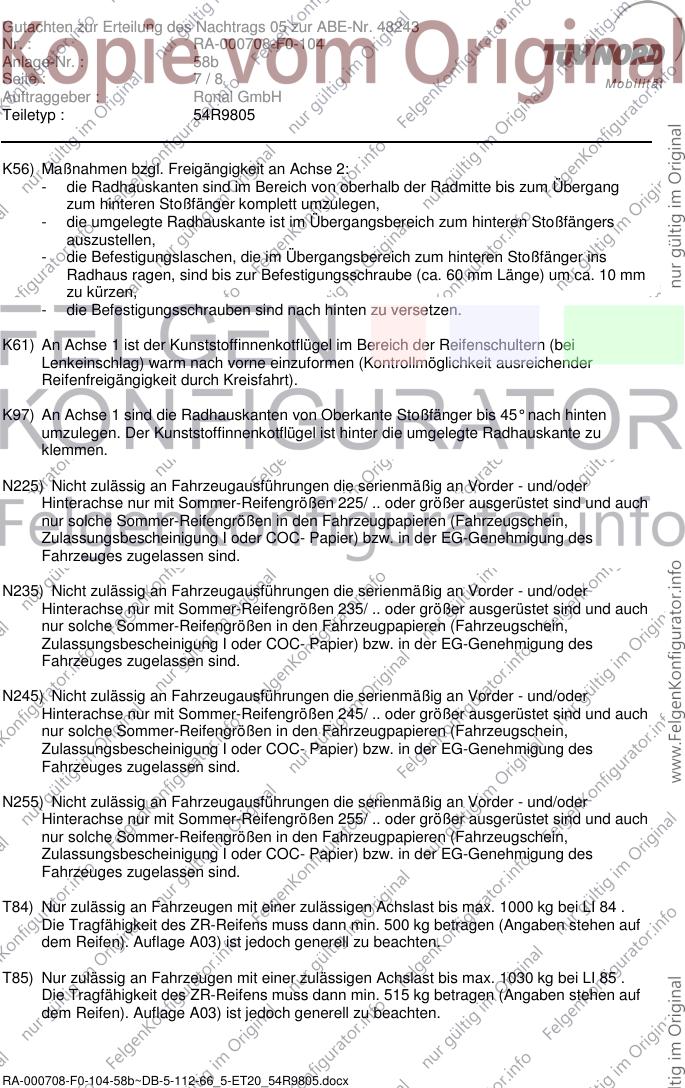

K56) Maßnahmen bzgl. Freigängigkeit an Achse 2:
- die Radhauskanten sind im Bereich von oberhalb der Radmitte bis zum Übergang
zum hinteren Stoßfänger komplett umzulegen,
- die umgelegte Radhauskante ist im Übergangsbereich zum hinteren Stoßfängers
auszustellen,
- die Befestigungslaschen, die im Übergangsbereich zum hinteren Stoßfänger ins
Radhaus ragen, sind bis zur Befestigungsschraube (ca. 60 mm Länge) um ca. 10 mm
zu kürzen,
- die Befestigungsschrauben sind nach hinten zu versetzen.
K61) An Achse 1 ist der Kunststoffinnenkotflügel im Bereich der Reifenschultern (bei
Lenkeinschlag) warm nach vorne einzuformen (Kontrollmöglichkeit ausreichender
Reifenfreigängigkeit durch Kreisfahrt).
K97) An Achse 1 sind die Radhauskanten von Oberkante Stoßfänger bis 45° nach hinten
umzulegen. Der Kunststoffinnenkotflügel ist hinter die umgelegte Radhauskante zu
klemmen.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N255) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 255/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
T84) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1000 kg bei LI 84 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 500 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T85) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1030 kg bei LI 85 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 515 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
RA-000708-F0-104-58b~DB-5-112-66_5-ET20_54R9805.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48243
Nr. : RA-000708-F0-104
Anlage-Nr. : 58b
Seite : 8/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R9805

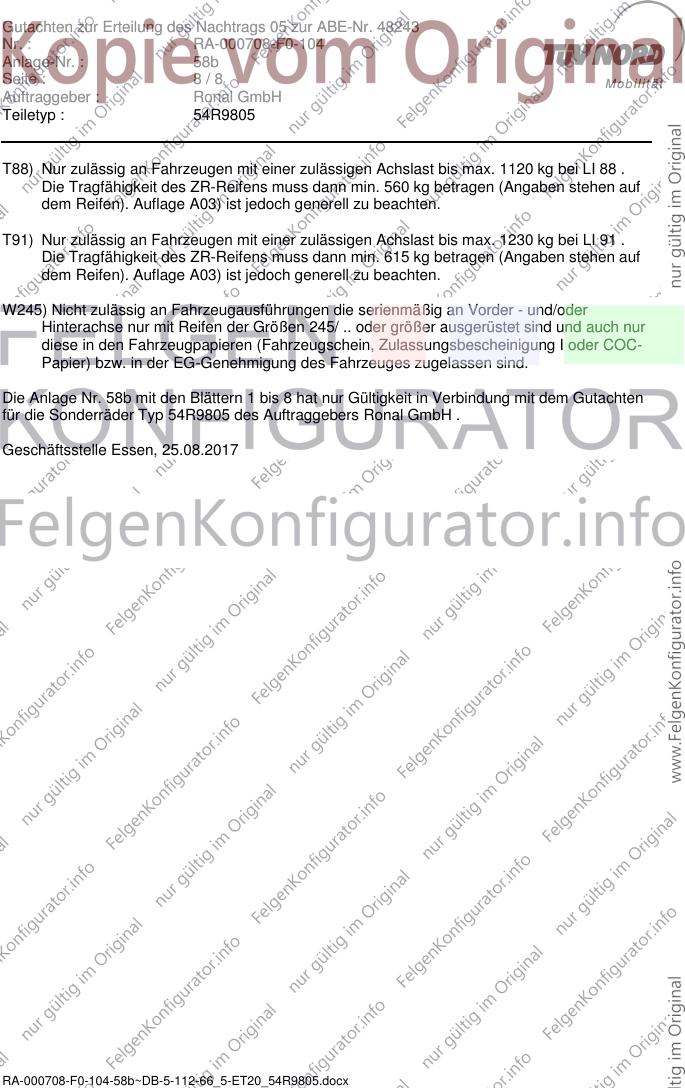

T88) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1120 kg bei LI 88 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 560 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T91) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1230 kg bei LI 91 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 615 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
W245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Reifen der Größen 245/ .. oder größer ausgerüstet sind und auch nur
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
Die Anlage Nr. 58b mit den Blättern 1 bis 8 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 54R9805 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 25.08.2017
RA-000708-F0-104-58b~DB-5-112-66_5-ET20_54R9805.docx
