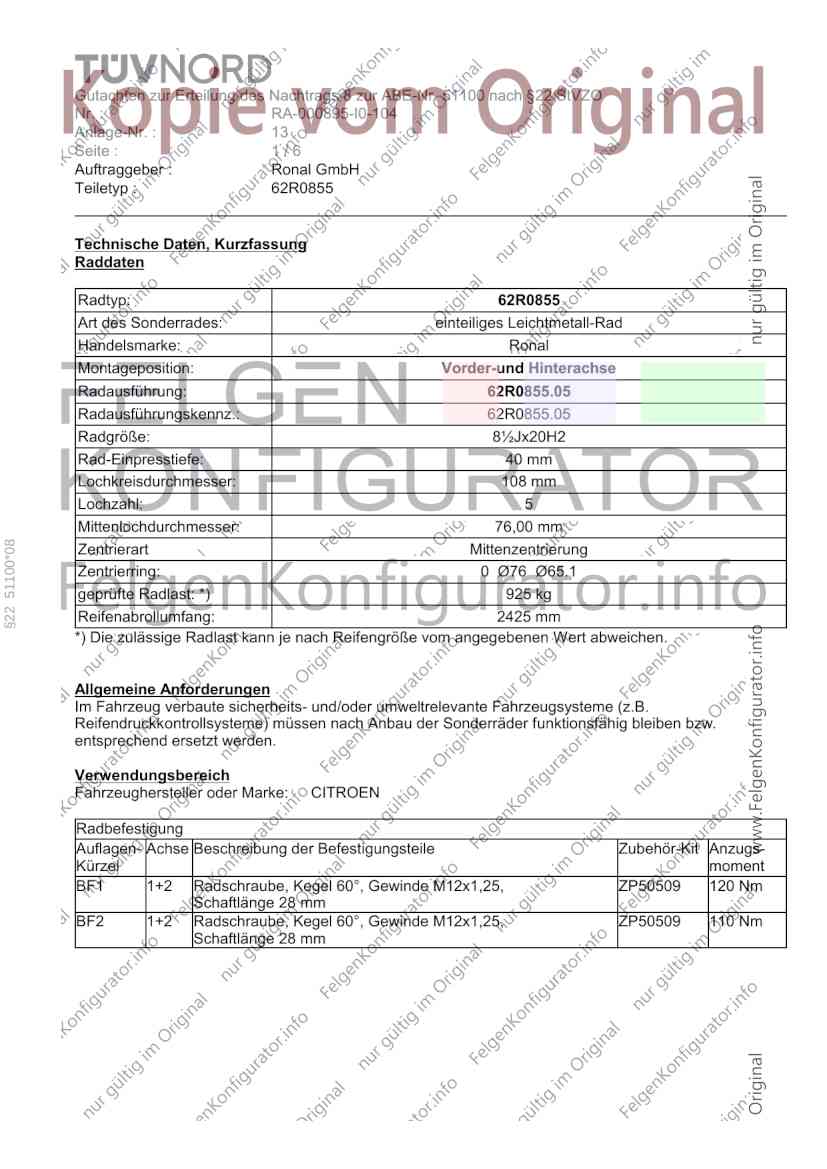

Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 51100 nach §22 StVZO
Nr. : RA-000895-I0-104
Anlage-Nr. : 13
Seite : 1/6
Auftraggeber : Ronal GmbH
Teiletyp : 62R0855
Technische Daten, Kurzfassung
Raddaten
Radtyp: 62R0855
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Ronal
Montageposition: Vorder-und Hinterachse
Radausführung: 62R0855.05
Radausführungskennz.: 62R0855.05
Radgröße: 8½Jx20H2
Rad-Einpresstiefe: 40 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,00 mm
§22 51100*08
Zentrierart Mittenzentrierung
Zentrierring: 0 Ø76 Ø65.1
geprüfte Radlast: *) 925 kg
Reifenabrollumfang: 2425 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: CITROEN
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radschraube, Kegel 60°, Gewinde M12x1,25, ZP50509 120 Nm
Schaftlänge 28 mm
BF2 1+2 Radschraube, Kegel 60°, Gewinde M12x1,25, ZP50509 110 Nm
Schaftlänge 28 mm

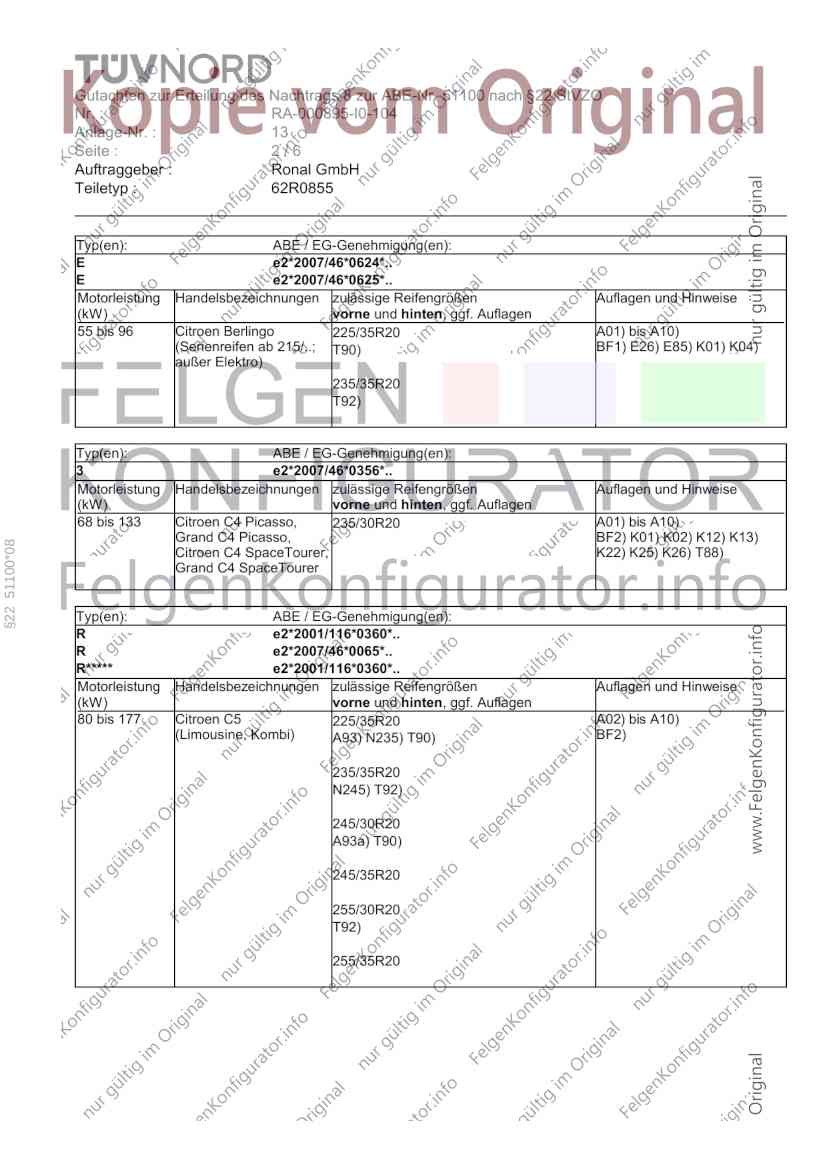

Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 51100 nach §22 StVZO
Nr. : RA-000895-I0-104
Anlage-Nr. : 13
Seite : 2/6
Auftraggeber : Ronal GmbH
Teiletyp : 62R0855
Typ(en): ABE / EG-Genehmigung(en):
E e2*2007/46*0624*..
E e2*2007/46*0625*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 96 Citroen Berlingo 225/35R20 A01) bis A10)
(Serienreifen ab 215/..; T90) BF1) E26) E85) K01) K04)
außer Elektro)
235/35R20
T92)
Typ(en): ABE / EG-Genehmigung(en):
3 e2*2007/46*0356*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
68 bis 133 Citroen C4 Picasso, 235/30R20 A01) bis A10)
Grand C4 Picasso, BF2) K01) K02) K12) K13)
§22 51100*08
Citroen C4 SpaceTourer, K22) K25) K26) T88)
Grand C4 SpaceTourer
Typ(en): ABE / EG-Genehmigung(en):
R e2*2001/116*0360*..
R e2*2007/46*0065*..
R***** e2*2001/116*0360*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 177 Citroen C5 225/35R20 A02) bis A10)
(Limousine, Kombi) A93) N235) T90) BF2)
235/35R20
N245) T92)
245/30R20
A93a) T90)
245/35R20
255/30R20
T92)
255/35R20

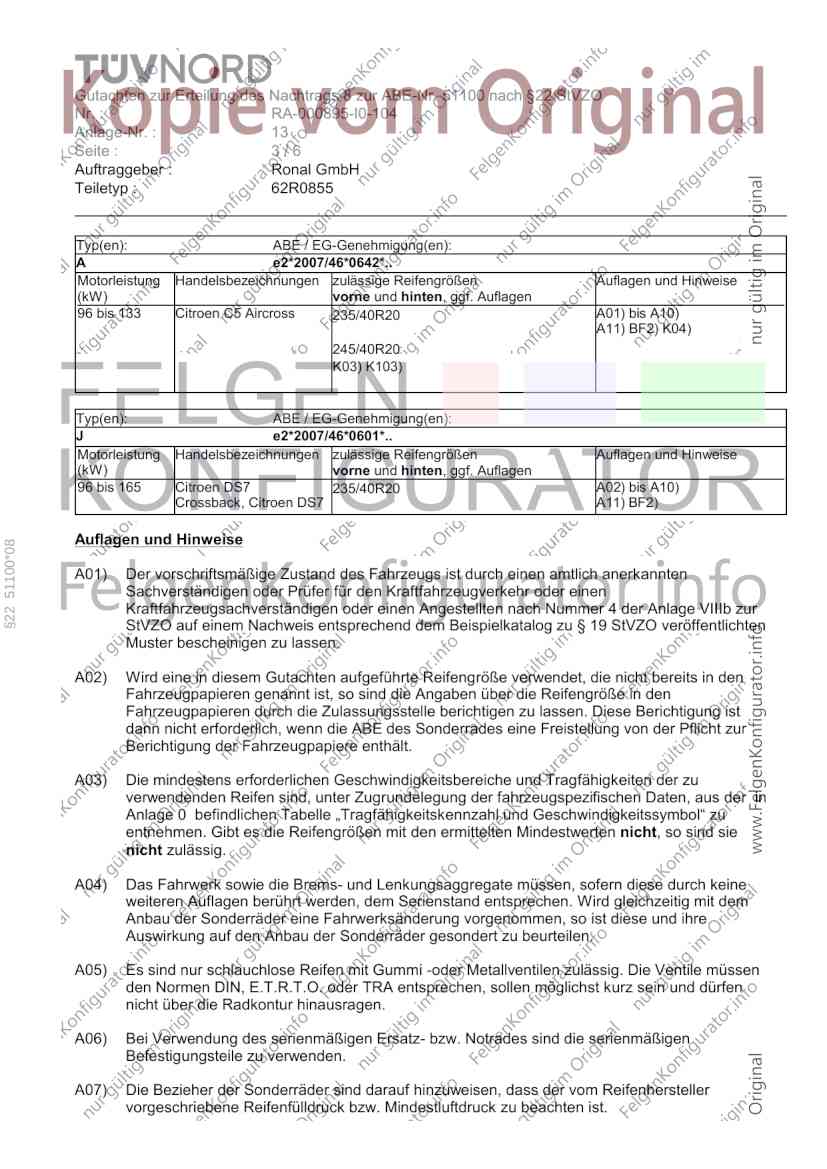

Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 51100 nach §22 StVZO
Nr. : RA-000895-I0-104
Anlage-Nr. : 13
Seite : 3/6
Auftraggeber : Ronal GmbH
Teiletyp : 62R0855
Typ(en): ABE / EG-Genehmigung(en):
A e2*2007/46*0642*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 bis 133 Citroen C5 Aircross 235/40R20 A01) bis A10)
A11) BF2) K04)
245/40R20
K03) K103)
Typ(en): ABE / EG-Genehmigung(en):
J e2*2007/46*0601*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 bis 165 Citroen DS7 235/40R20 A02) bis A10)
Crossback, Citroen DS7 A11) BF2)
Auflagen und Hinweise
§22 51100*08
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile müssen
den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.

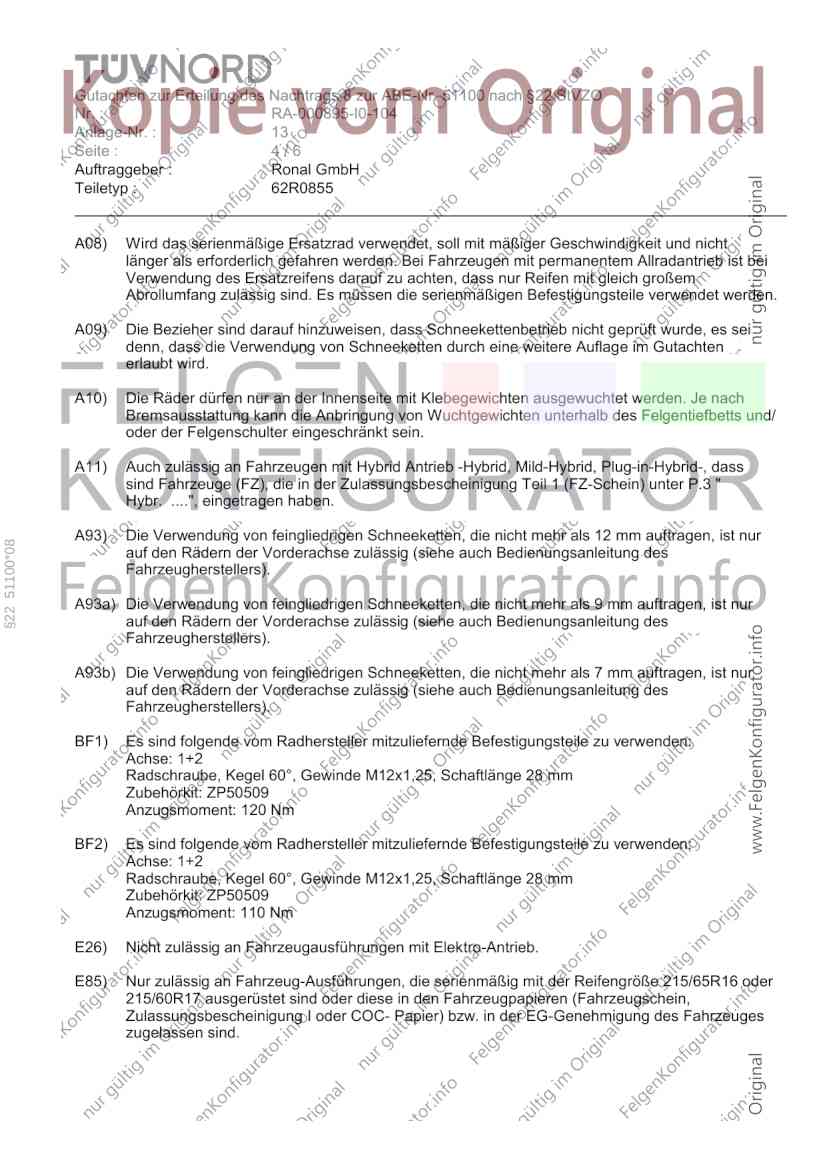

Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 51100 nach §22 StVZO
Nr. : RA-000895-I0-104
Anlage-Nr. : 13
Seite : 4/6
Auftraggeber : Ronal GmbH
Teiletyp : 62R0855
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten
erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts und/
oder der Felgenschulter eingeschränkt sein.
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass
sind Fahrzeuge (FZ), die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 "
Hybr. ....", eingetragen haben.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
§22 51100*08
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93b) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 7 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M12x1,25, Schaftlänge 28 mm
Zubehörkit: ZP50509
Anzugsmoment: 120 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M12x1,25, Schaftlänge 28 mm
Zubehörkit: ZP50509
Anzugsmoment: 110 Nm
E26) Nicht zulässig an Fahrzeugausführungen mit Elektro-Antrieb.
E85) Nur zulässig an Fahrzeug-Ausführungen, die serienmäßig mit der Reifengröße 215/65R16 oder
215/60R17 ausgerüstet sind oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges
zugelassen sind.

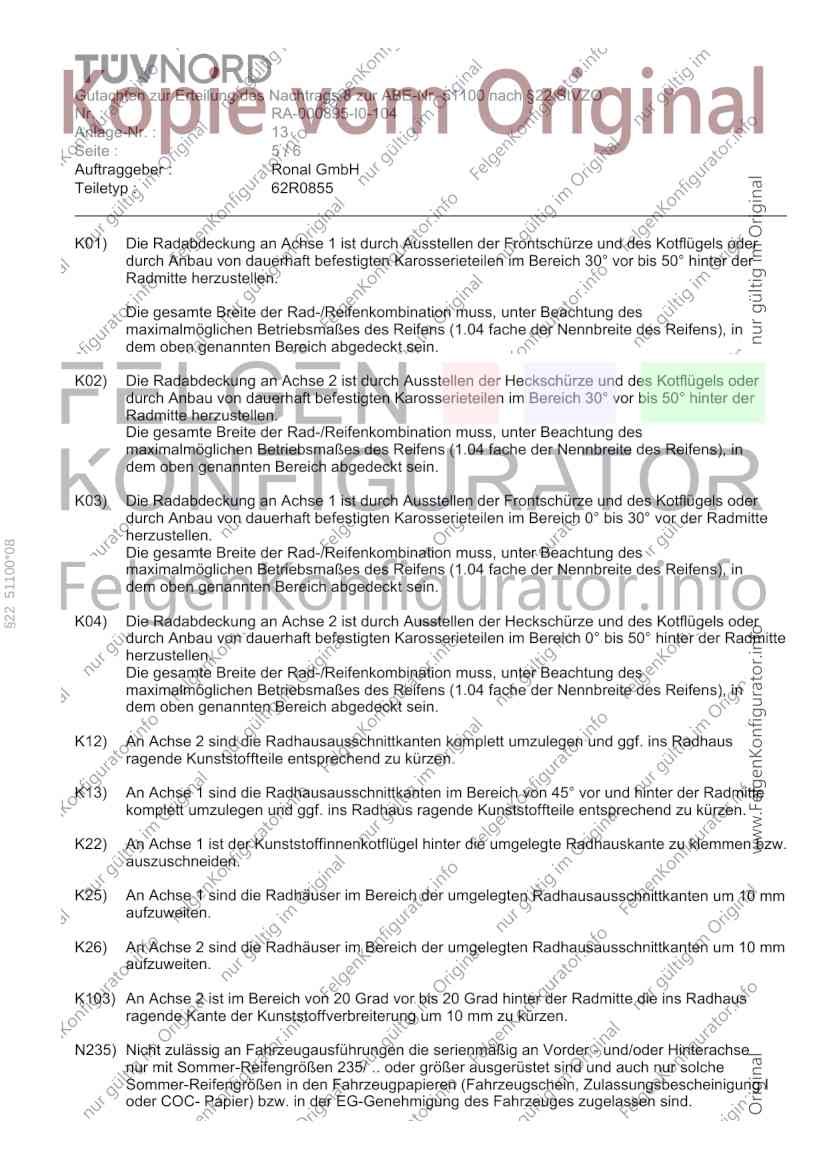

Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 51100 nach §22 StVZO
Nr. : RA-000895-I0-104
Anlage-Nr. : 13
Seite : 5/6
Auftraggeber : Ronal GmbH
Teiletyp : 62R0855
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in
dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in
dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der Radmitte
herzustellen.
§22 51100*08
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in
dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in
dem oben genannten Bereich abgedeckt sein.
K12) An Achse 2 sind die Radhausausschnittkanten komplett umzulegen und ggf. ins Radhaus
ragende Kunststoffteile entsprechend zu kürzen.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der Radmitte
komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend zu kürzen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu klemmen bzw.
auszuschneiden.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um 10 mm
aufzuweiten.
K26) An Achse 2 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um 10 mm
aufzuweiten.
K103) An Achse 2 ist im Bereich von 20 Grad vor bis 20 Grad hinter der Radmitte die ins Radhaus
ragende Kante der Kunststoffverbreiterung um 10 mm zu kürzen.
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I
oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.

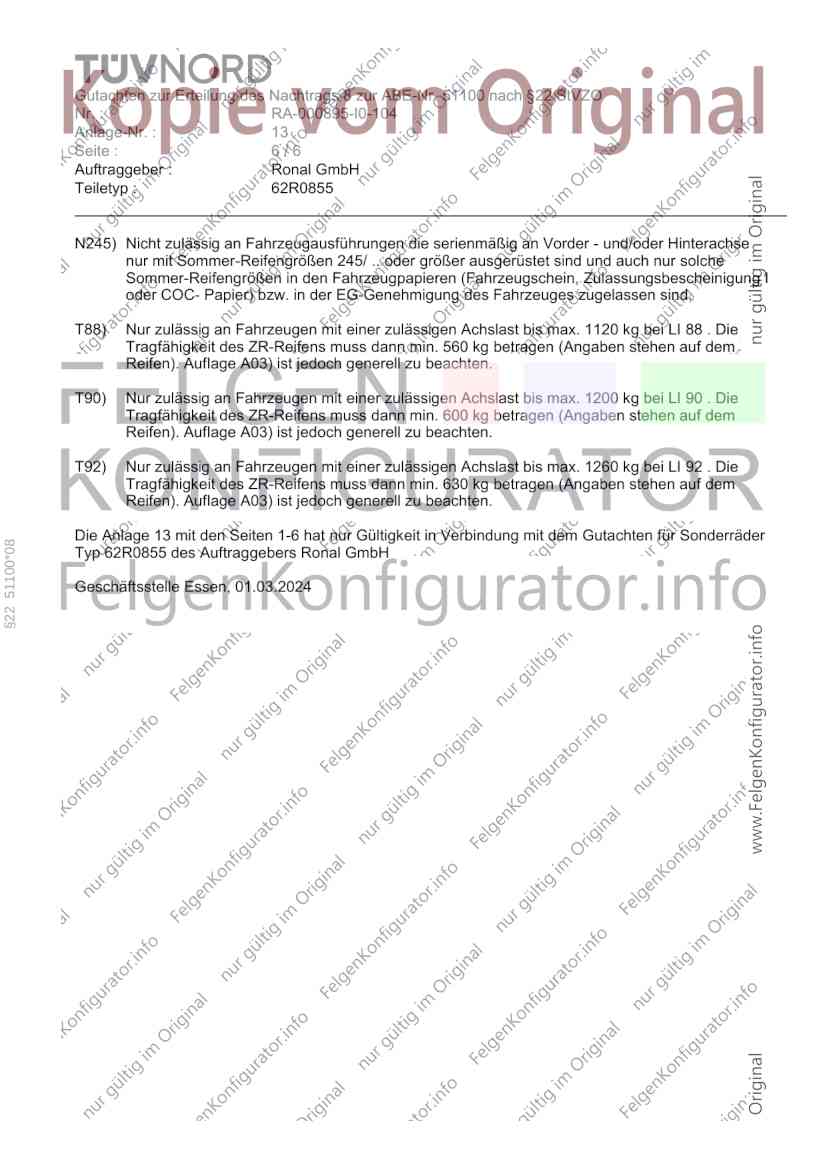

Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 51100 nach §22 StVZO
Nr. : RA-000895-I0-104
Anlage-Nr. : 13
Seite : 6/6
Auftraggeber : Ronal GmbH
Teiletyp : 62R0855
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I
oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
T88) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1120 kg bei LI 88 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 560 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T90) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1200 kg bei LI 90 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 600 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T92) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1260 kg bei LI 92 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 630 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage 13 mit den Seiten 1-6 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
§22 51100*08
Typ 62R0855 des Auftraggebers Ronal GmbH
Geschäftsstelle Essen, 01.03.2024
