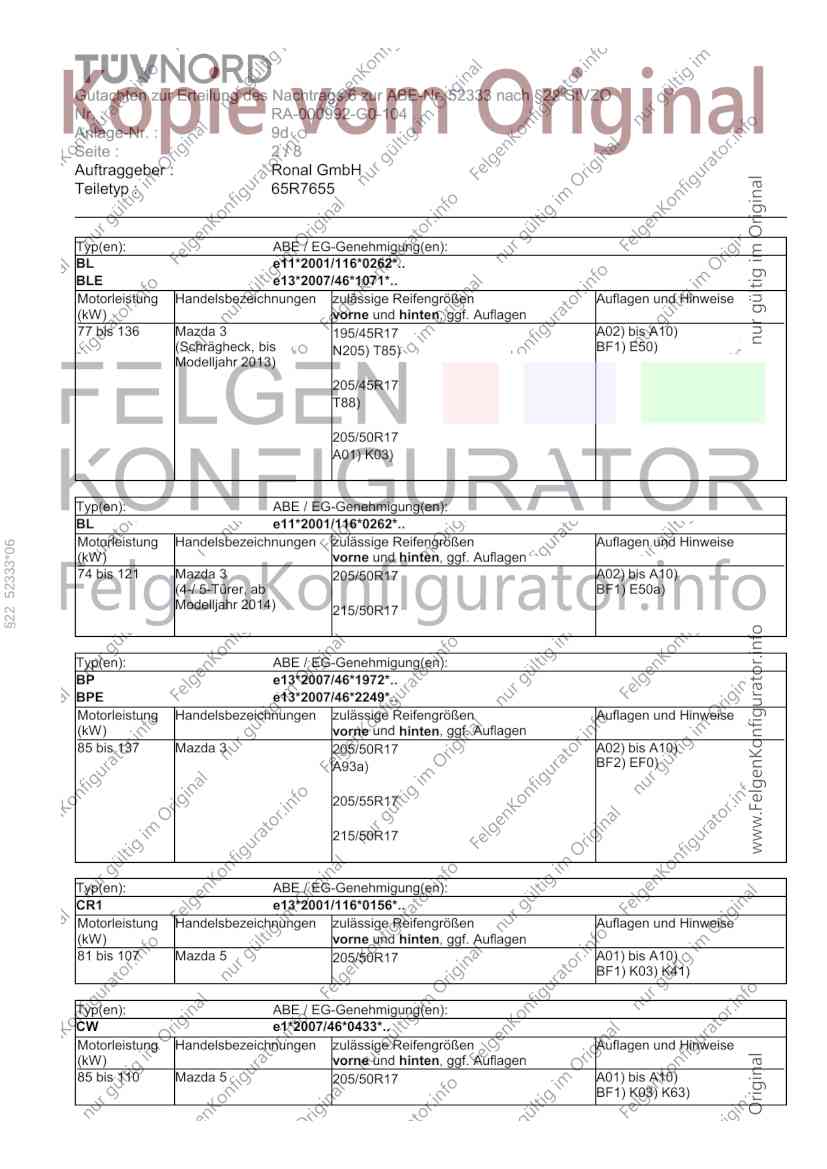

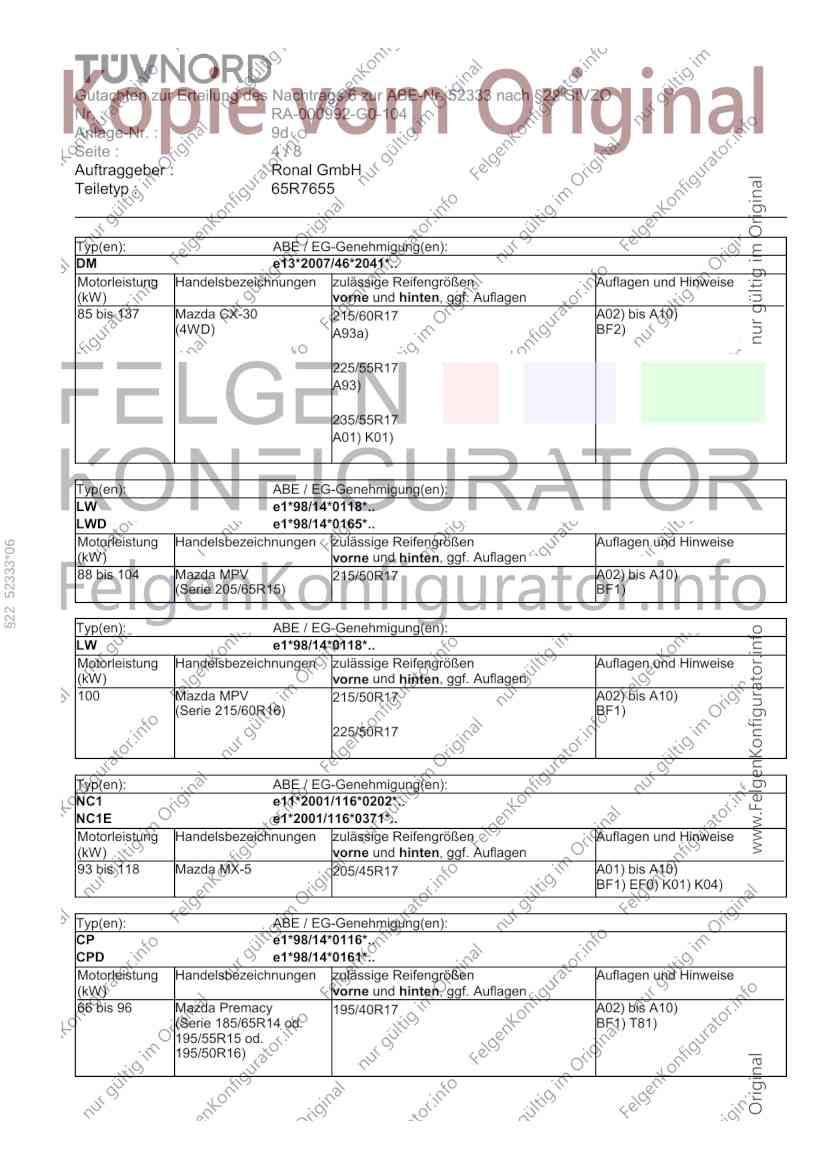

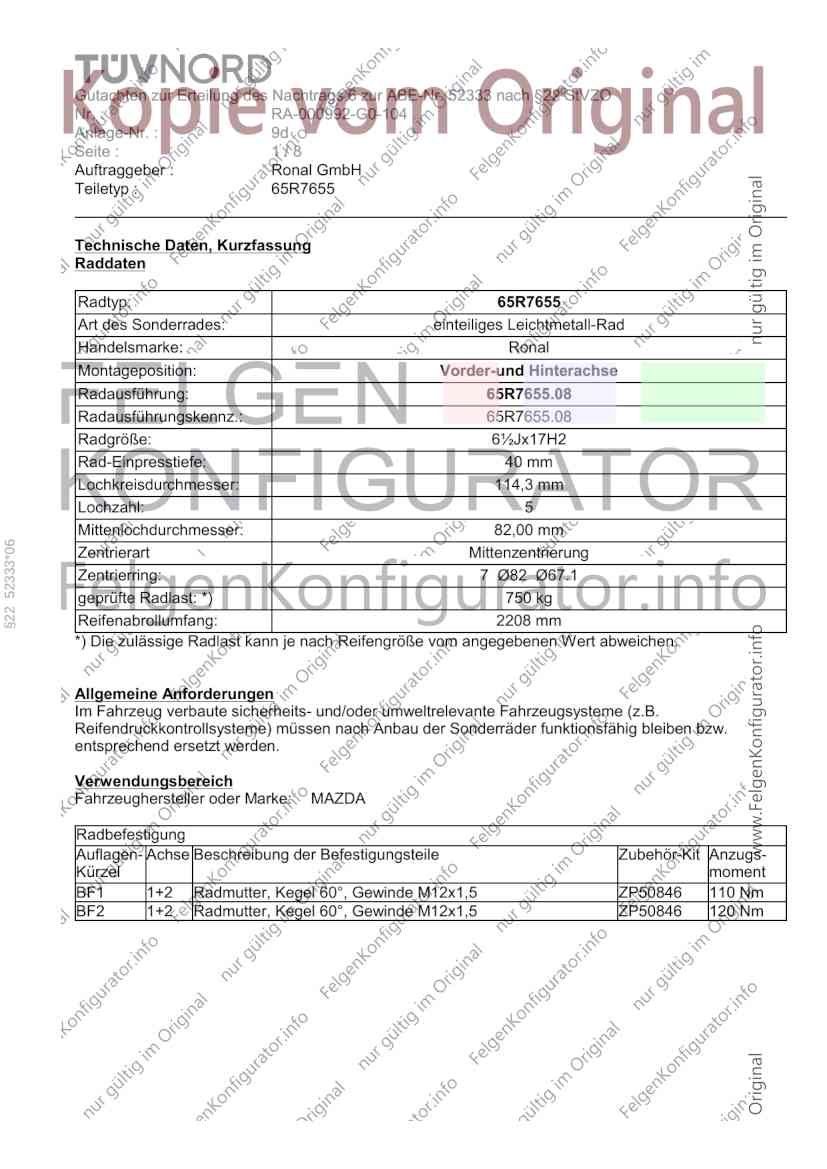

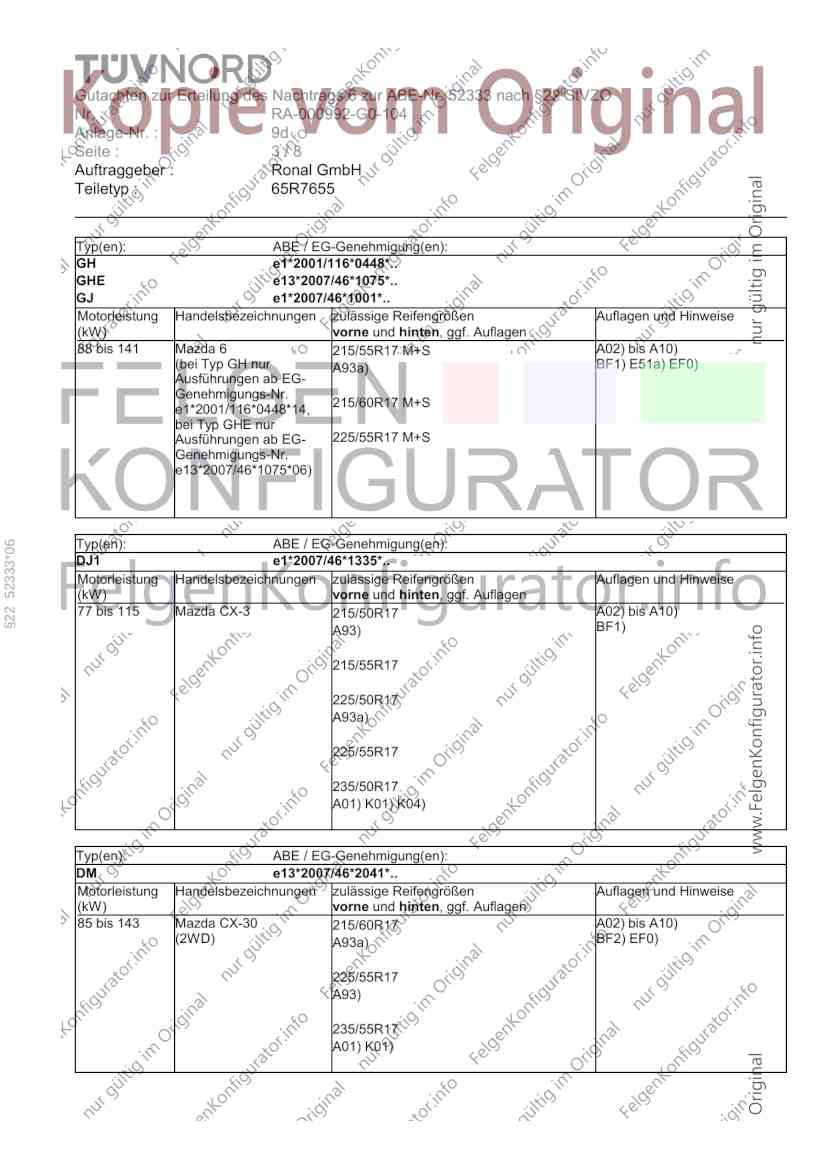

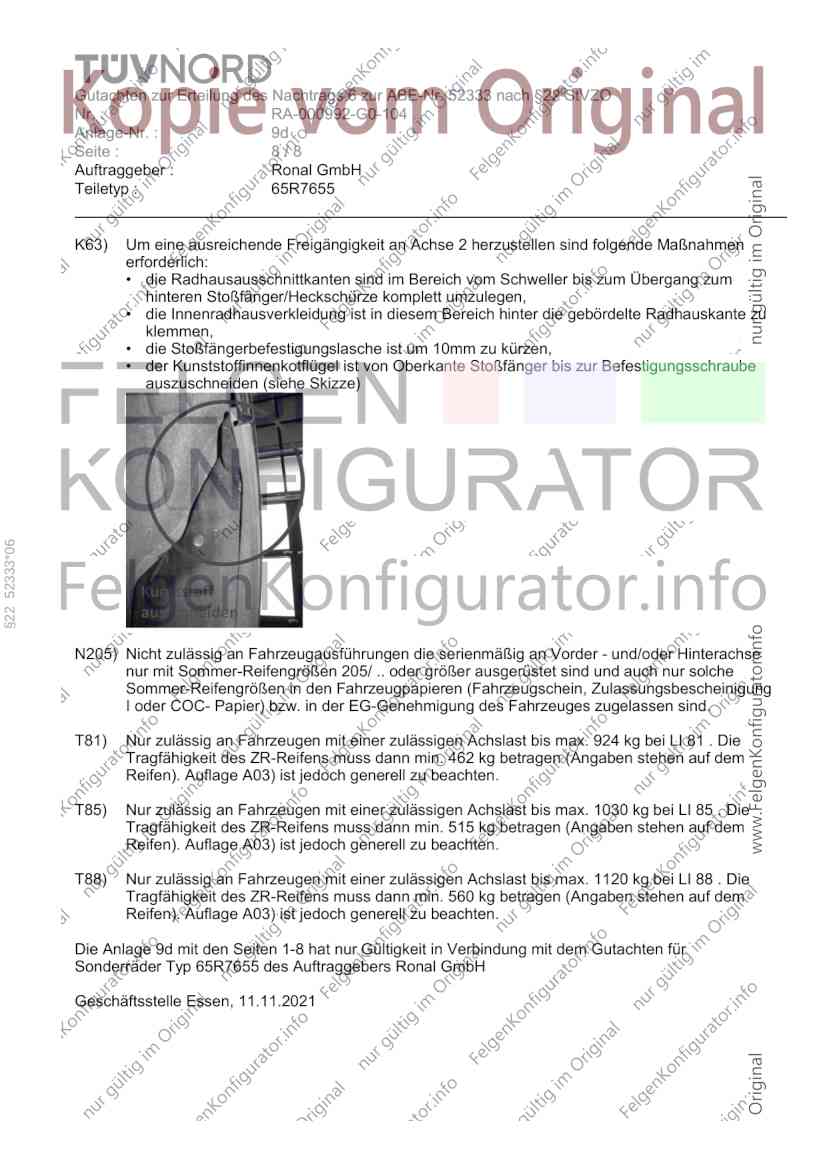

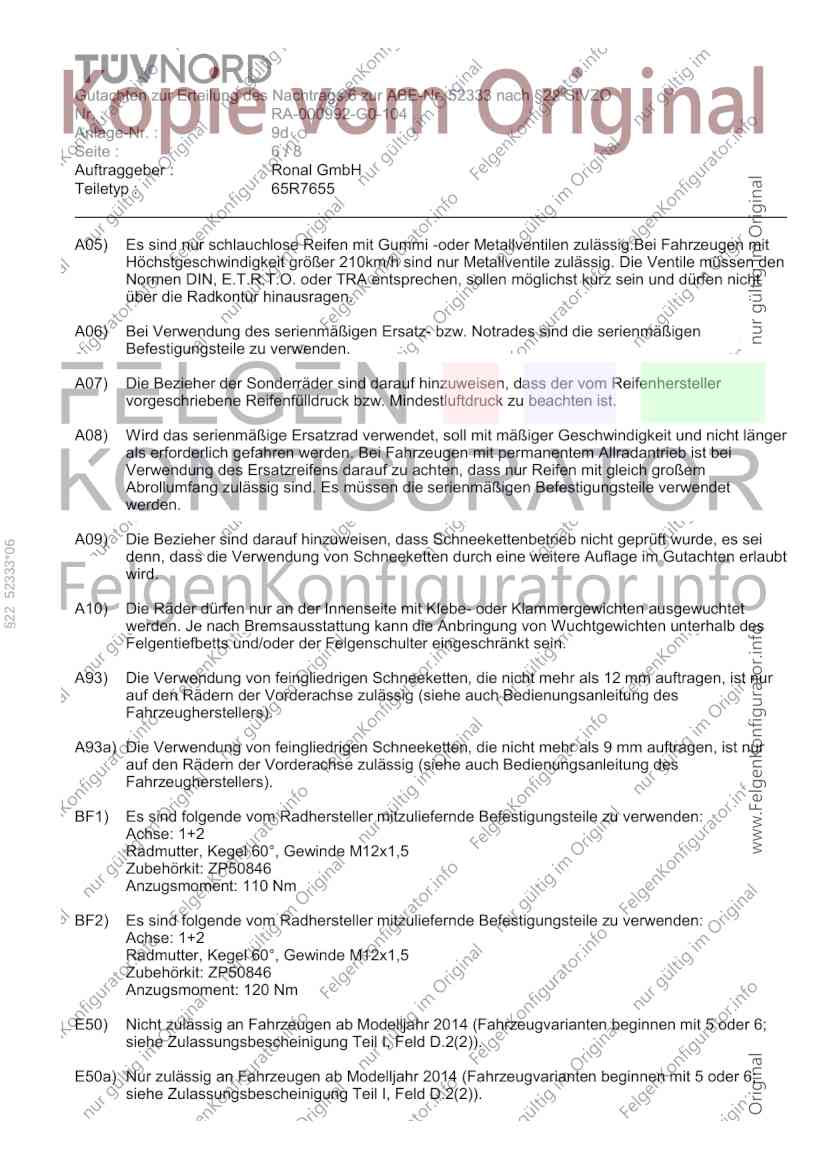

Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 52333 nach §22 StVZO
Nr. : RA-000992-G0-104
Anlage-Nr. : 9d
Seite : 1/8
Auftraggeber : Ronal GmbH
Teiletyp : 65R7655
Technische Daten, Kurzfassung
Raddaten
Radtyp: 65R7655
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Ronal
Montageposition: Vorder-und Hinterachse
Radausführung: 65R7655.08
Radausführungskennz.: 65R7655.08
Radgröße: 6½Jx17H2
Rad-Einpresstiefe: 40 mm
Lochkreisdurchmesser: 114,3 mm
Lochzahl: 5
Mittenlochdurchmesser: 82,00 mm
§22 52333*06
Zentrierart Mittenzentrierung
Zentrierring: 7 Ø82 Ø67.1
geprüfte Radlast: *) 750 kg
Reifenabrollumfang: 2208 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: MAZDA
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 ZP50846 110 Nm
BF2 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 ZP50846 120 Nm
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 52333 nach §22 StVZO
Nr. : RA-000992-G0-104
Anlage-Nr. : 9d
Seite : 2/8
Auftraggeber : Ronal GmbH
Teiletyp : 65R7655
Typ(en): ABE / EG-Genehmigung(en):
BL e11*2001/116*0262*..
BLE e13*2007/46*1071*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 136 Mazda 3 195/45R17 A02) bis A10)
(Schrägheck, bis N205) T85) BF1) E50)
Modelljahr 2013)
205/45R17
T88)
205/50R17
A01) K03)
Typ(en): ABE / EG-Genehmigung(en):
BL e11*2001/116*0262*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
§22 52333*06
(kW) vorne und hinten, ggf. Auflagen
74 bis 121 Mazda 3 205/50R17 A02) bis A10)
(4-/ 5-Türer, ab BF1) E50a)
Modelljahr 2014) 215/50R17
Typ(en): ABE / EG-Genehmigung(en):
BP e13*2007/46*1972*..
BPE e13*2007/46*2249*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 137 Mazda 3 205/50R17 A02) bis A10)
A93a) BF2) EF0)
205/55R17
215/50R17
Typ(en): ABE / EG-Genehmigung(en):
CR1 e13*2001/116*0156*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 107 Mazda 5 205/50R17 A01) bis A10)
BF1) K03) K41)
Typ(en): ABE / EG-Genehmigung(en):
CW e1*2007/46*0433*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 110 Mazda 5 205/50R17 A01) bis A10)
BF1) K03) K63)
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 52333 nach §22 StVZO
Nr. : RA-000992-G0-104
Anlage-Nr. : 9d
Seite : 3/8
Auftraggeber : Ronal GmbH
Teiletyp : 65R7655
Typ(en): ABE / EG-Genehmigung(en):
GH e1*2001/116*0448*..
GHE e13*2007/46*1075*..
GJ e1*2007/46*1001*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 141 Mazda 6 215/55R17 M+S A02) bis A10)
(bei Typ GH nur A93a) BF1) E51a) EF0)
Ausführungen ab EG-
Genehmigungs-Nr.
215/60R17 M+S
e1*2001/116*0448*14,
bei Typ GHE nur
Ausführungen ab EG- 225/55R17 M+S
Genehmigungs-Nr.
e13*2007/46*1075*06)
Typ(en): ABE / EG-Genehmigung(en):
§22 52333*06
DJ1 e1*2007/46*1335*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 115 Mazda CX-3 215/50R17 A02) bis A10)
A93) BF1)
215/55R17
225/50R17
A93a)
225/55R17
235/50R17
A01) K01) K04)
Typ(en): ABE / EG-Genehmigung(en):
DM e13*2007/46*2041*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 143 Mazda CX-30 215/60R17 A02) bis A10)
(2WD) A93a) BF2) EF0)
225/55R17
A93)
235/55R17
A01) K01)
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 52333 nach §22 StVZO
Nr. : RA-000992-G0-104
Anlage-Nr. : 9d
Seite : 4/8
Auftraggeber : Ronal GmbH
Teiletyp : 65R7655
Typ(en): ABE / EG-Genehmigung(en):
DM e13*2007/46*2041*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 137 Mazda CX-30 215/60R17 A02) bis A10)
(4WD) A93a) BF2)
225/55R17
A93)
235/55R17
A01) K01)
Typ(en): ABE / EG-Genehmigung(en):
LW e1*98/14*0118*..
LWD e1*98/14*0165*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
§22 52333*06
(kW) vorne und hinten, ggf. Auflagen
88 bis 104 Mazda MPV 215/50R17 A02) bis A10)
(Serie 205/65R15) BF1)
Typ(en): ABE / EG-Genehmigung(en):
LW e1*98/14*0118*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 Mazda MPV 215/50R17 A02) bis A10)
(Serie 215/60R16) BF1)
225/50R17
Typ(en): ABE / EG-Genehmigung(en):
NC1 e11*2001/116*0202*..
NC1E e1*2001/116*0371*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
93 bis 118 Mazda MX-5 205/45R17 A01) bis A10)
BF1) EF0) K01) K04)
Typ(en): ABE / EG-Genehmigung(en):
CP e1*98/14*0116*..
CPD e1*98/14*0161*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 96 Mazda Premacy 195/40R17 A02) bis A10)
(Serie 185/65R14 od. BF1) T81)
195/55R15 od.
195/50R16)
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 52333 nach §22 StVZO
Nr. : RA-000992-G0-104
Anlage-Nr. : 9d
Seite : 5/8
Auftraggeber : Ronal GmbH
Teiletyp : 65R7655
Typ(en): ABE / EG-Genehmigung(en):
CP e1*98/14*0116*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 Mazda Premacy 205/45R17 A01) bis A10)
(Serie 195/60R15) BF1) K32)
Typ(en): ABE / EG-Genehmigung(en):
TA e13*92/53*0002*.., e13*95/54*0002*..
TA G517
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
105 bis 155 Mazda Xedos 9 205/50R17 A02) bis A10)
(Serie 205/65R15) BF1)
215/50R17
Typ(en): ABE / EG-Genehmigung(en):
§22 52333*06
TA e13*98/14*0002*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 Mazda Xedos 9 215/50R17 A02) bis A10)
(Serie 215/55R16) BF1)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 52333 nach §22 StVZO
Nr. : RA-000992-G0-104
Anlage-Nr. : 9d
Seite : 6/8
Auftraggeber : Ronal GmbH
Teiletyp : 65R7655
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
§22 52333*06
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten ausgewuchtet
werden. Je nach Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des
Felgentiefbetts und/oder der Felgenschulter eingeschränkt sein.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: ZP50846
Anzugsmoment: 110 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: ZP50846
Anzugsmoment: 120 Nm
E50) Nicht zulässig an Fahrzeugen ab Modelljahr 2014 (Fahrzeugvarianten beginnen mit 5 oder 6;
siehe Zulassungsbescheinigung Teil I, Feld D.2(2)).
E50a) Nur zulässig an Fahrzeugen ab Modelljahr 2014 (Fahrzeugvarianten beginnen mit 5 oder 6;
siehe Zulassungsbescheinigung Teil I, Feld D.2(2)).
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 52333 nach §22 StVZO
Nr. : RA-000992-G0-104
Anlage-Nr. : 9d
Seite : 7/8
Auftraggeber : Ronal GmbH
Teiletyp : 65R7655
E51a) Nur zulässig an folgenden Fahrzeugausführungen:
Typ GJ ab EG-Genehmigungs-Nr. e1*2007/46*1001*00;
Typ GH ab EG-Genehmigungs-Nr. e1*2001/116*0448*14;
Typ GHE ab EG-Genehmigungs-Nr. e13*2007/46*1075*06;
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
§22 52333*06
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K32) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
• die Radhausausschnittkanten sind im Bereich von ca. 100 mm unterhalb seitlicher
Schutzleiste bis zur Oberkante des hinteren Stoßfängers komplett nach oben umzulegen
(Restdicke ca. 5 mm)
• die umgelegten Radhausauschnittkanten sind im Bereich ab ca. 100 mm vor der Radmitte
bis zur Oberkante des hinteren Stoßfängers um ca. 5...0 mm aufzuweiten,
• der Übergangsbereich von Radhaus zum hinteren Stoßfänger ist auszustellen und die ins
Radhaus ragende Befestigungslasche um ca. 10 mm zu kürzen.
K41) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
• die Radhausausschnittkanten sind im Bereich von ca. 100 mm unterhalb seitlicher
Schutzleiste bis zur Oberkante des hinteren Stoßfängers komplett umzulegen,
• der Filzinnenkotflügel ist in diesem Bereich so nachzuarbeiten, dass er hinter die
gebördelte Radhauskante geklemmt werden kann,
• der hintere Kunststoffspritzschutz ist im Bereich der Stoßfängeroberkante auszuschneiden.
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 52333 nach §22 StVZO
Nr. : RA-000992-G0-104
Anlage-Nr. : 9d
Seite : 8/8
Auftraggeber : Ronal GmbH
Teiletyp : 65R7655
K63) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
• die Radhausausschnittkanten sind im Bereich vom Schweller bis zum Übergang zum
hinteren Stoßfänger/Heckschürze komplett umzulegen,
• die Innenradhausverkleidung ist in diesem Bereich hinter die gebördelte Radhauskante zu
klemmen,
• die Stoßfängerbefestigungslasche ist um 10mm zu kürzen,
• der Kunststoffinnenkotflügel ist von Oberkante Stoßfänger bis zur Befestigungsschraube
auszuschneiden (siehe Skizze)
§22 52333*06
N205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 205/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
T81) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 924 kg bei LI 81 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 462 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T85) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1030 kg bei LI 85 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 515 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T88) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1120 kg bei LI 88 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 560 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage 9d mit den Seiten 1-8 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ 65R7655 des Auftraggebers Ronal GmbH
Geschäftsstelle Essen, 11.11.2021
