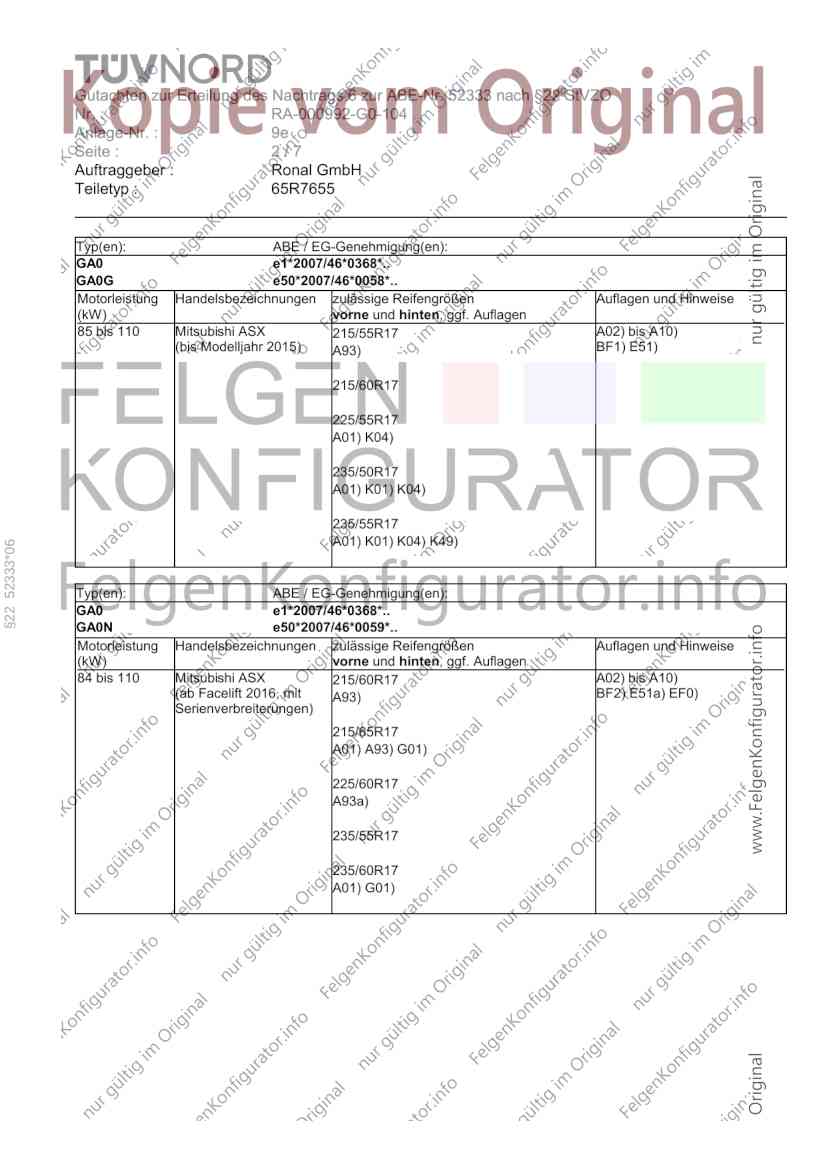

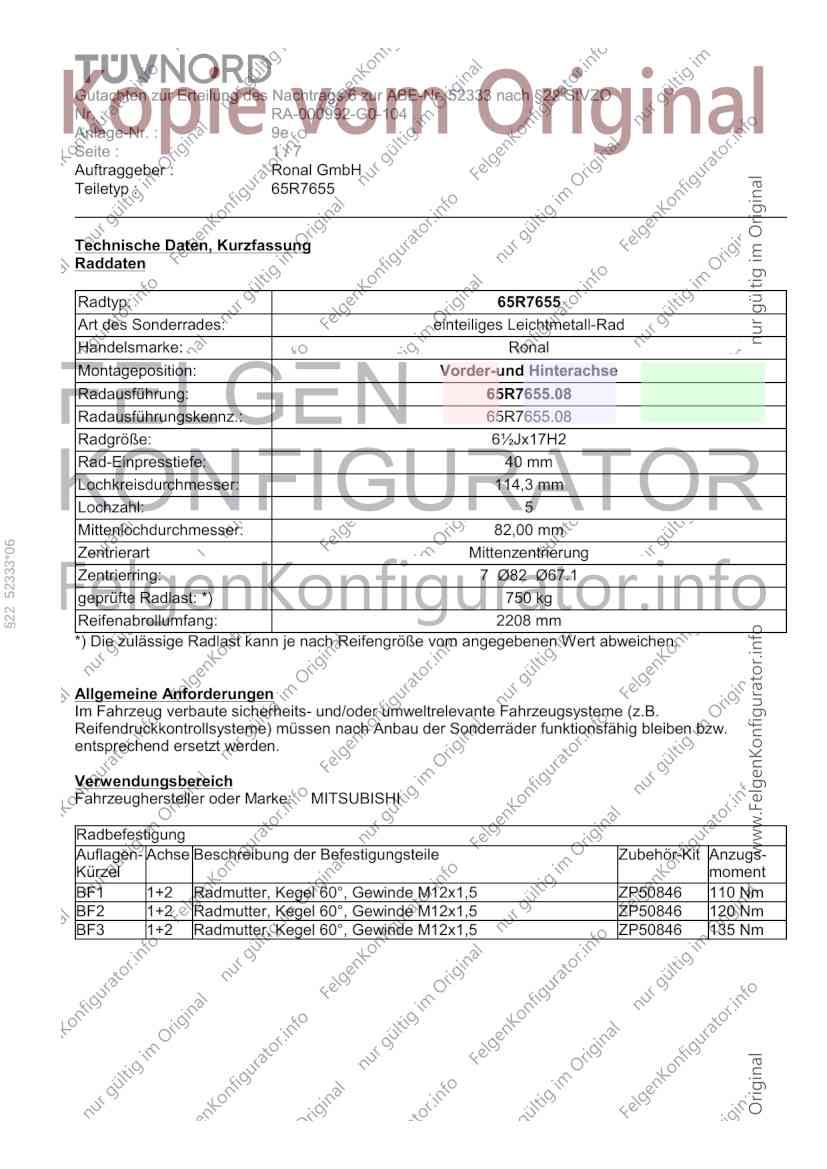

Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 52333 nach §22 StVZO
Nr. : RA-000992-G0-104
Anlage-Nr. : 9e
Seite : 1/7
Auftraggeber : Ronal GmbH
Teiletyp : 65R7655
Technische Daten, Kurzfassung
Raddaten
Radtyp: 65R7655
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Ronal
Montageposition: Vorder-und Hinterachse
Radausführung: 65R7655.08
Radausführungskennz.: 65R7655.08
Radgröße: 6½Jx17H2
Rad-Einpresstiefe: 40 mm
Lochkreisdurchmesser: 114,3 mm
Lochzahl: 5
Mittenlochdurchmesser: 82,00 mm
§22 52333*06
Zentrierart Mittenzentrierung
Zentrierring: 7 Ø82 Ø67.1
geprüfte Radlast: *) 750 kg
Reifenabrollumfang: 2208 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: MITSUBISHI
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 ZP50846 110 Nm
BF2 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 ZP50846 120 Nm
BF3 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 ZP50846 135 Nm
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 52333 nach §22 StVZO
Nr. : RA-000992-G0-104
Anlage-Nr. : 9e
Seite : 2/7
Auftraggeber : Ronal GmbH
Teiletyp : 65R7655
Typ(en): ABE / EG-Genehmigung(en):
GA0 e1*2007/46*0368*..
GA0G e50*2007/46*0058*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 110 Mitsubishi ASX 215/55R17 A02) bis A10)
(bis Modelljahr 2015) A93) BF1) E51)
215/60R17
225/55R17
A01) K04)
235/50R17
A01) K01) K04)
235/55R17
A01) K01) K04) K49)
§22 52333*06
Typ(en): ABE / EG-Genehmigung(en):
GA0 e1*2007/46*0368*..
GA0N e50*2007/46*0059*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
84 bis 110 Mitsubishi ASX 215/60R17 A02) bis A10)
(ab Facelift 2016, mit A93) BF2) E51a) EF0)
Serienverbreiterungen)
215/65R17
A01) A93) G01)
225/60R17
A93a)
235/55R17
235/60R17
A01) G01)
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 52333 nach §22 StVZO
Nr. : RA-000992-G0-104
Anlage-Nr. : 9e
Seite : 3/7
Auftraggeber : Ronal GmbH
Teiletyp : 65R7655
Typ(en): ABE / EG-Genehmigung(en):
GA0 e1*2007/46*0368*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
84 bis 110 Mitsubishi ASX 215/60R17 A02) bis A10)
(ab Facelift 2016, ohne A93) BF1) E51a)
Serienverbreiterungen)
215/65R17
A01) A93) G01)
225/60R17
A01) A93a) K04)
235/55R17
A01) K01) K04)
235/60R17
A01) G01) K01) K04)
§22 52333*06
Typ(en): ABE / EG-Genehmigung(en):
GK0 e1*2007/46*1769*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
109 bis 120 Mitsubishi Eclipse Cross 215/60R17 A02) bis A10)
A93) BF3) EF0)
215/65R17
225/60R17
235/55R17
235/60R17
Typ(en): ABE / EG-Genehmigung(en):
CY0 e1*2001/116*0441*..
CY0G e11*2001/116*0359*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 110 Mitsubishi Lancer 205/50R17 A02) bis A10)
(4-türig) BF1) EF0)
205/55R17
A01) K14)
215/50R17
A01) K14)
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 52333 nach §22 StVZO
Nr. : RA-000992-G0-104
Anlage-Nr. : 9e
Seite : 4/7
Auftraggeber : Ronal GmbH
Teiletyp : 65R7655
Typ(en): ABE / EG-Genehmigung(en):
CY0 e1*2001/116*0441*..
CY0G e11*2001/116*0359*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 110 Mitsubishi Lancer 205/50R17 A02) bis A10)
Sportback BF1) EF0)
(5-türig) 205/55R17
A01) K14)
215/50R17
A01) K14)
Typ(en): ABE / EG-Genehmigung(en):
CW0 e1*2001/116*0406*..
CWB e1*2001/116*0482*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
§22 52333*06
(kW) vorne und hinten, ggf. Auflagen
89 bis 130 Mitsubishi Outlander 215/60R17 A02) bis A10)
(2. Generation) A98a) BF1) E50)
215/65R17
A98a)
225/60R17
A98a)
235/55R17
235/60R17
Typ(en): ABE / EG-Genehmigung(en):
CW0 e1*2001/116*0406*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
89 bis 110 Mitsubishi Outlander 215/60R17 A02) bis A10)
(3.Generation, auch A93) BF3) E50a) EF0)
Plug-In Hybrid)
215/65R17
A93)
225/60R17
A93)
235/55R17
A93)
235/60R17
A93a)
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 52333 nach §22 StVZO
Nr. : RA-000992-G0-104
Anlage-Nr. : 9e
Seite : 5/7
Auftraggeber : Ronal GmbH
Teiletyp : 65R7655
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
§22 52333*06
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten ausgewuchtet
werden. Je nach Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des
Felgentiefbetts und/oder der Felgenschulter eingeschränkt sein.
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 52333 nach §22 StVZO
Nr. : RA-000992-G0-104
Anlage-Nr. : 9e
Seite : 6/7
Auftraggeber : Ronal GmbH
Teiletyp : 65R7655
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A98a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, sind auf
den Rädern der Vorder- und Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: ZP50846
Anzugsmoment: 110 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
§22 52333*06
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: ZP50846
Anzugsmoment: 120 Nm
BF3) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: ZP50846
Anzugsmoment: 135 Nm
E50) Bei Fahrzeugausführungen des Typs CW0 nur zulässig bis EG-Genehmigungs-Nr.
e1*2001/116*0406*22
E50a) Nur zulässig an Fahrzeugausführungen ab EG-Genehmigungs-Nr. e1*2001/116*0406*23
E51) Nur zulässig bei Typ GA0 an Fahrzeugausführungen bis EG-Genehmigungs-Nr.
e1*2007/46*0368*09
E51a) Nur zulässig bei Typ GA0 an Fahrzeugausführungen ab EG-Genehmigungs-Nr.
e1*2007/46*0368*10
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 52333 nach §22 StVZO
Nr. : RA-000992-G0-104
Anlage-Nr. : 9e
Seite : 7/7
Auftraggeber : Ronal GmbH
Teiletyp : 65R7655
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K14) An Achse 2 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend zu
kürzen.
§22 52333*06
K49) An Achse 2 sind die Radhausausschnittkanten von der Stoßfängeroberkante bis 45° vor
Radmitte umzulegen.
Die Anlage 9e mit den Seiten 1-7 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ 65R7655 des Auftraggebers Ronal GmbH
Geschäftsstelle Essen, 02.12.2019
