Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 53551 nach §22 StVZO
Nr. : RA-001153-C0-104
Anlage-Nr. : 13
Seite : 1/6
Auftraggeber : Ronal GmbH
Teiletyp : 65R9805

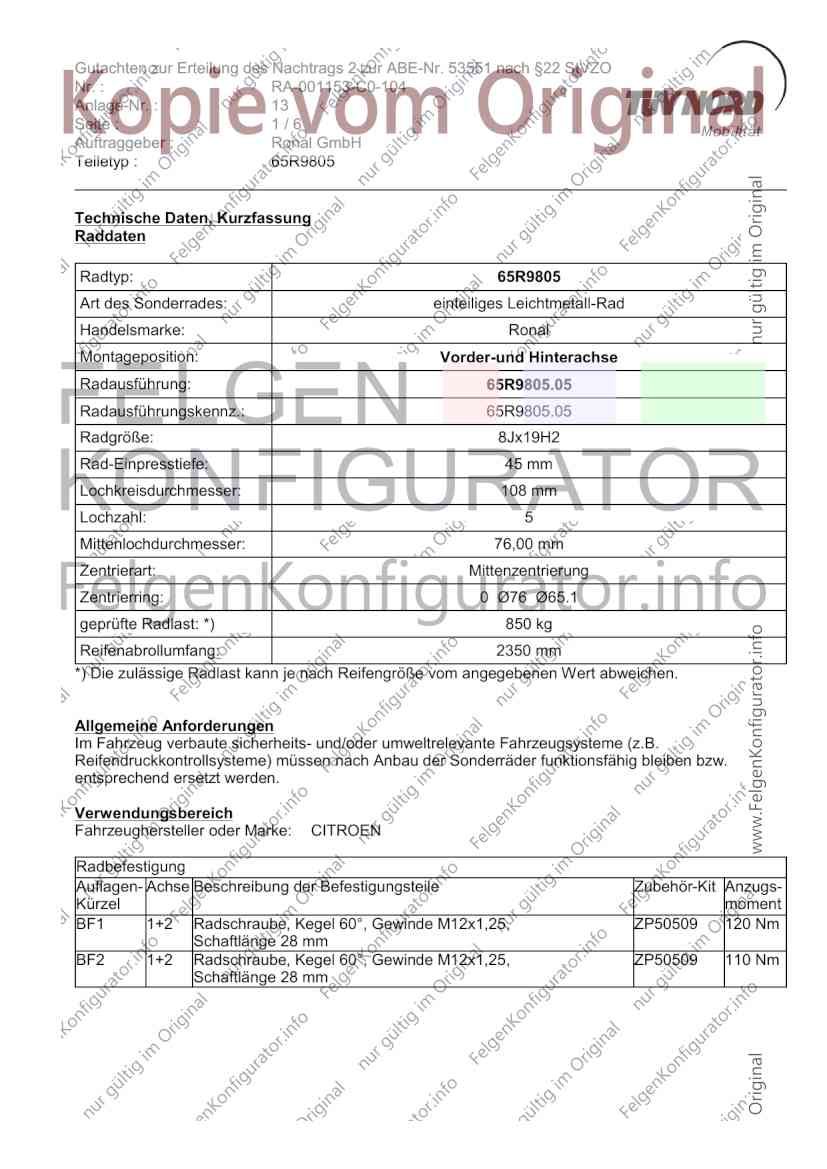

Technische Daten, Kurzfassung
Raddaten
Radtyp: 65R9805
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Ronal
Montageposition: Vorder-und Hinterachse
Radausführung: 65R9805.05
Radausführungskennz.: 65R9805.05
Radgröße: 8Jx19H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,00 mm
Zentrierart: Mittenzentrierung
Zentrierring: 0 Ø76 Ø65.1
geprüfte Radlast: *) 850 kg
Reifenabrollumfang: 2350 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: CITROEN
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radschraube, Kegel 60°, Gewinde M12x1,25, ZP50509 120 Nm
Schaftlänge 28 mm
BF2 1+2 Radschraube, Kegel 60°, Gewinde M12x1,25, ZP50509 110 Nm
Schaftlänge 28 mm
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 53551 nach §22 StVZO
Nr. : RA-001153-C0-104
Anlage-Nr. : 13
Seite : 2/6
Auftraggeber : Ronal GmbH
Teiletyp : 65R9805

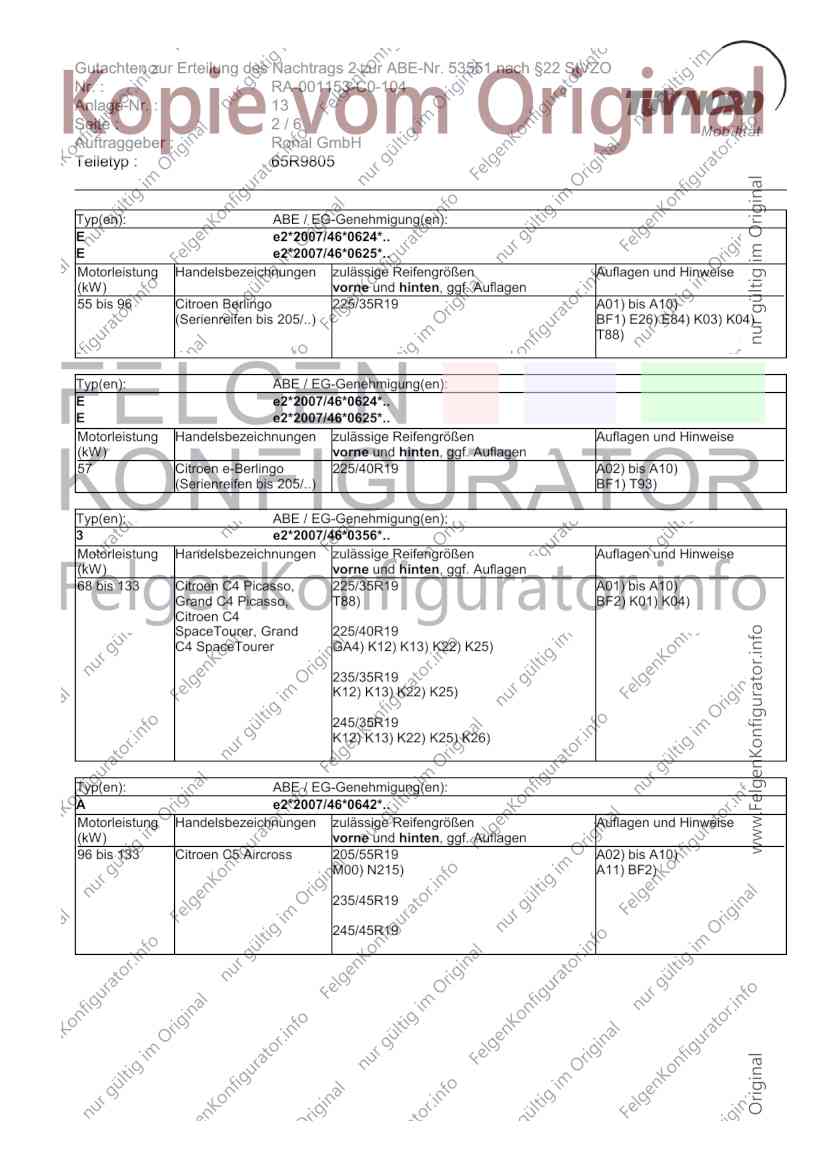

Typ(en): ABE / EG-Genehmigung(en):
E e2*2007/46*0624*..
E e2*2007/46*0625*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 96 Citroen Berlingo 225/35R19 A01) bis A10)
(Serienreifen bis 205/..) BF1) E26) E84) K03) K04)
T88)
Typ(en): ABE / EG-Genehmigung(en):
E e2*2007/46*0624*..
E e2*2007/46*0625*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
57 Citroen e-Berlingo 225/40R19 A02) bis A10)
(Serienreifen bis 205/..) BF1) T93)
Typ(en): ABE / EG-Genehmigung(en):
3 e2*2007/46*0356*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
68 bis 133 Citroen C4 Picasso, 225/35R19 A01) bis A10)
Grand C4 Picasso, T88) BF2) K01) K04)
Citroen C4
SpaceTourer, Grand 225/40R19
C4 SpaceTourer GA4) K12) K13) K22) K25)
235/35R19
K12) K13) K22) K25)
245/35R19
K12) K13) K22) K25) K26)
Typ(en): ABE / EG-Genehmigung(en):
A e2*2007/46*0642*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 bis 133 Citroen C5 Aircross 205/55R19 A02) bis A10)
M00) N215) A11) BF2)
235/45R19
245/45R19
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 53551 nach §22 StVZO
Nr. : RA-001153-C0-104
Anlage-Nr. : 13
Seite : 3/6
Auftraggeber : Ronal GmbH
Teiletyp : 65R9805

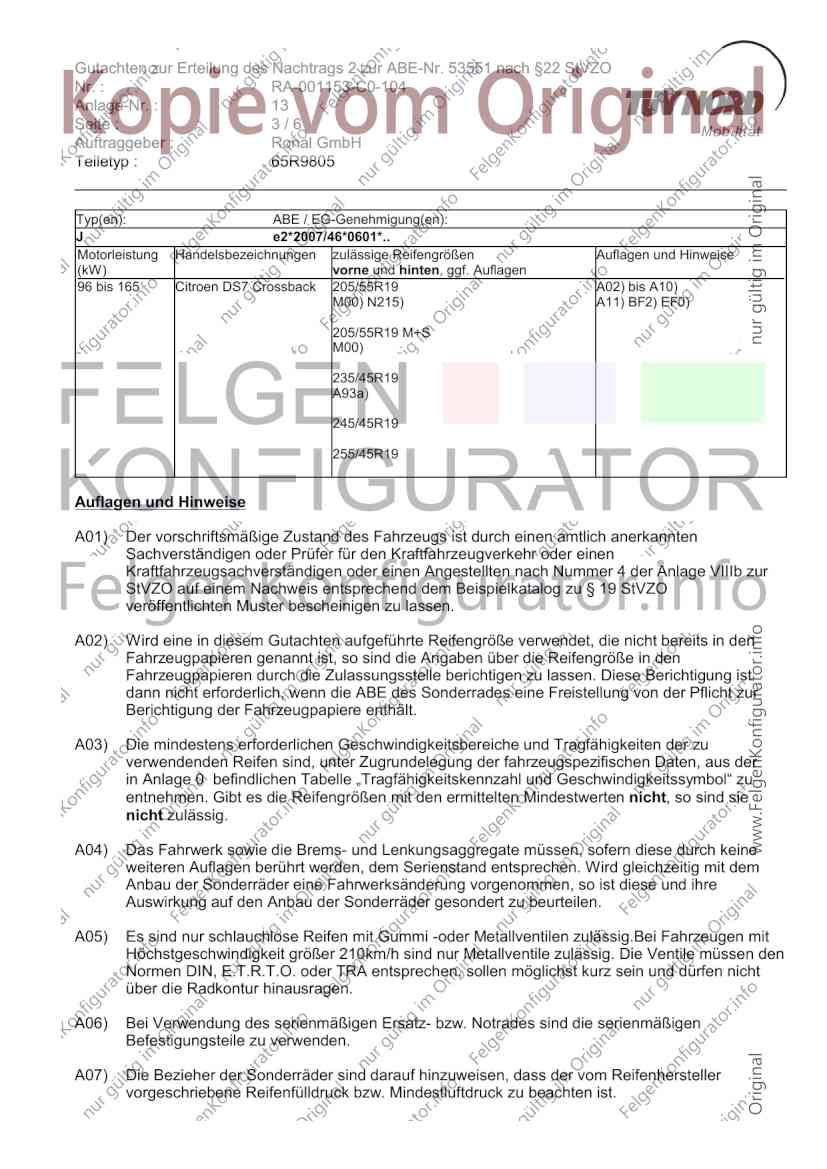

Typ(en): ABE / EG-Genehmigung(en):
J e2*2007/46*0601*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 bis 165 Citroen DS7 Crossback 205/55R19 A02) bis A10)
M00) N215) A11) BF2) EF0)
205/55R19 M+S
M00)
235/45R19
A93a)
245/45R19
255/45R19
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 53551 nach §22 StVZO
Nr. : RA-001153-C0-104
Anlage-Nr. : 13
Seite : 4/6
Auftraggeber : Ronal GmbH
Teiletyp : 65R9805

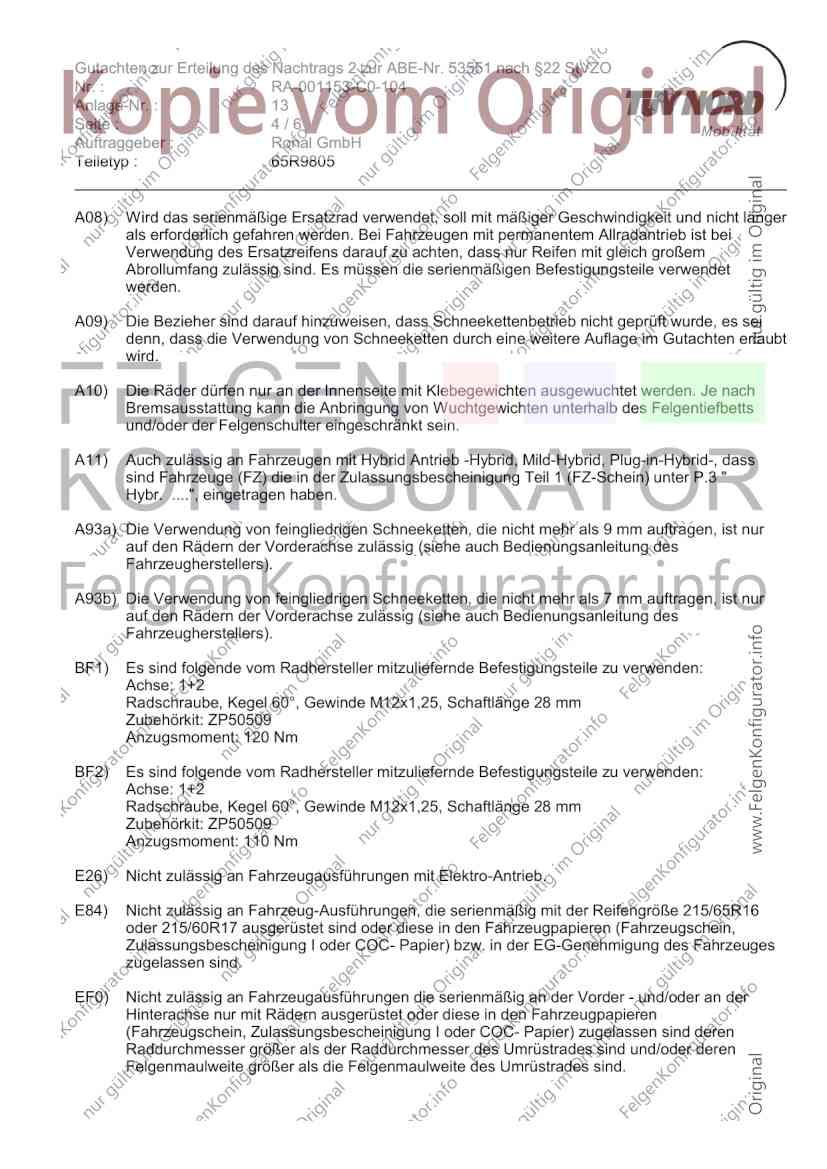

A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass
sind Fahrzeuge (FZ) die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 "
Hybr. ....", eingetragen haben.
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93b) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 7 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M12x1,25, Schaftlänge 28 mm
Zubehörkit: ZP50509
Anzugsmoment: 120 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M12x1,25, Schaftlänge 28 mm
Zubehörkit: ZP50509
Anzugsmoment: 110 Nm
E26) Nicht zulässig an Fahrzeugausführungen mit Elektro-Antrieb.
E84) Nicht zulässig an Fahrzeug-Ausführungen, die serienmäßig mit der Reifengröße 215/65R16
oder 215/60R17 ausgerüstet sind oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges
zugelassen sind.
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet oder diese in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) zugelassen sind deren
Raddurchmesser größer als der Raddurchmesser des Umrüstrades sind und/oder deren
Felgenmaulweite größer als die Felgenmaulweite des Umrüstrades sind.
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 53551 nach §22 StVZO
Nr. : RA-001153-C0-104
Anlage-Nr. : 13
Seite : 5/6
Auftraggeber : Ronal GmbH
Teiletyp : 65R9805

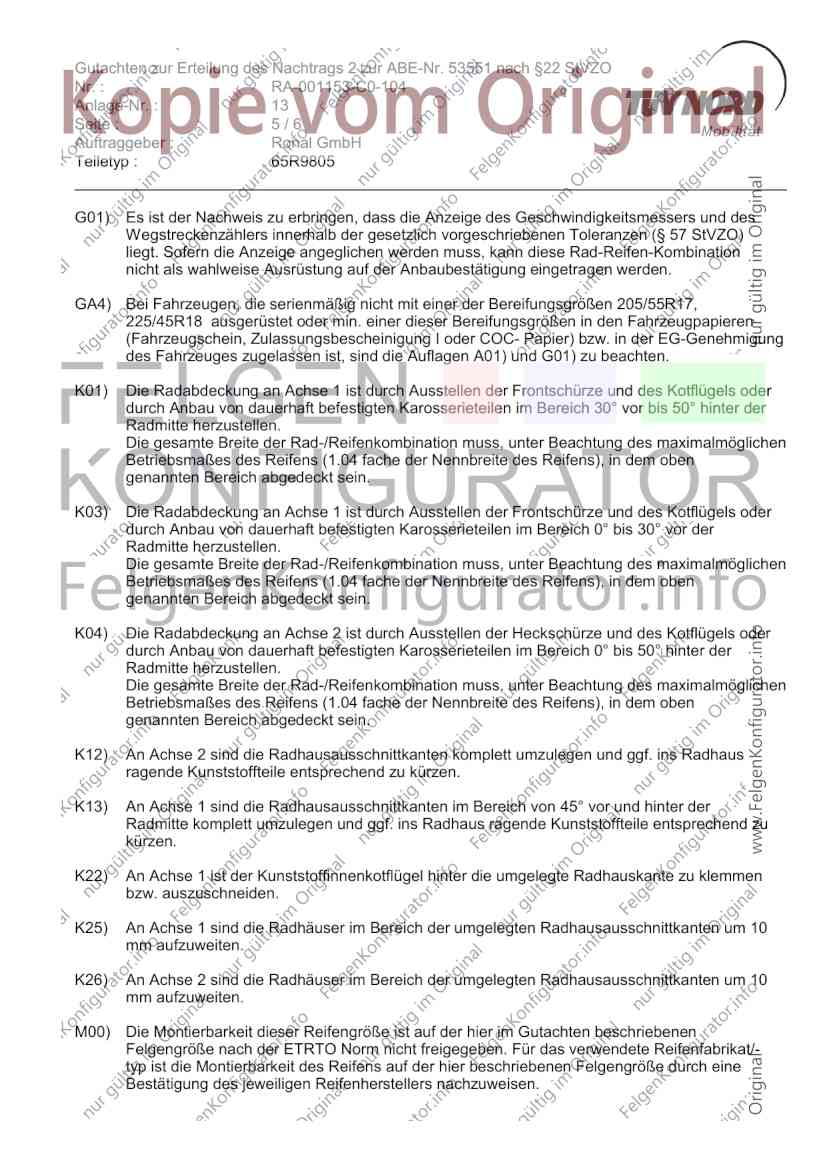

G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
GA4) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 205/55R17,
225/45R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K12) An Achse 2 sind die Radhausausschnittkanten komplett umzulegen und ggf. ins Radhaus
ragende Kunststoffteile entsprechend zu kürzen.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend zu
kürzen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu klemmen
bzw. auszuschneiden.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um 10
mm aufzuweiten.
K26) An Achse 2 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um 10
mm aufzuweiten.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete Reifenfabrikat/-
typ ist die Montierbarkeit des Reifens auf der hier beschriebenen Felgengröße durch eine
Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 53551 nach §22 StVZO
Nr. : RA-001153-C0-104
Anlage-Nr. : 13
Seite : 6/6
Auftraggeber : Ronal GmbH
Teiletyp : 65R9805
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
T88) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1120 kg bei LI 88 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 560 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T93) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1300 kg bei LI 93 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 650 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage 13 mit den Seiten 1-6 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ 65R9805 des Auftraggebers Ronal GmbH
Geschäftsstelle Essen, 15.02.2023
