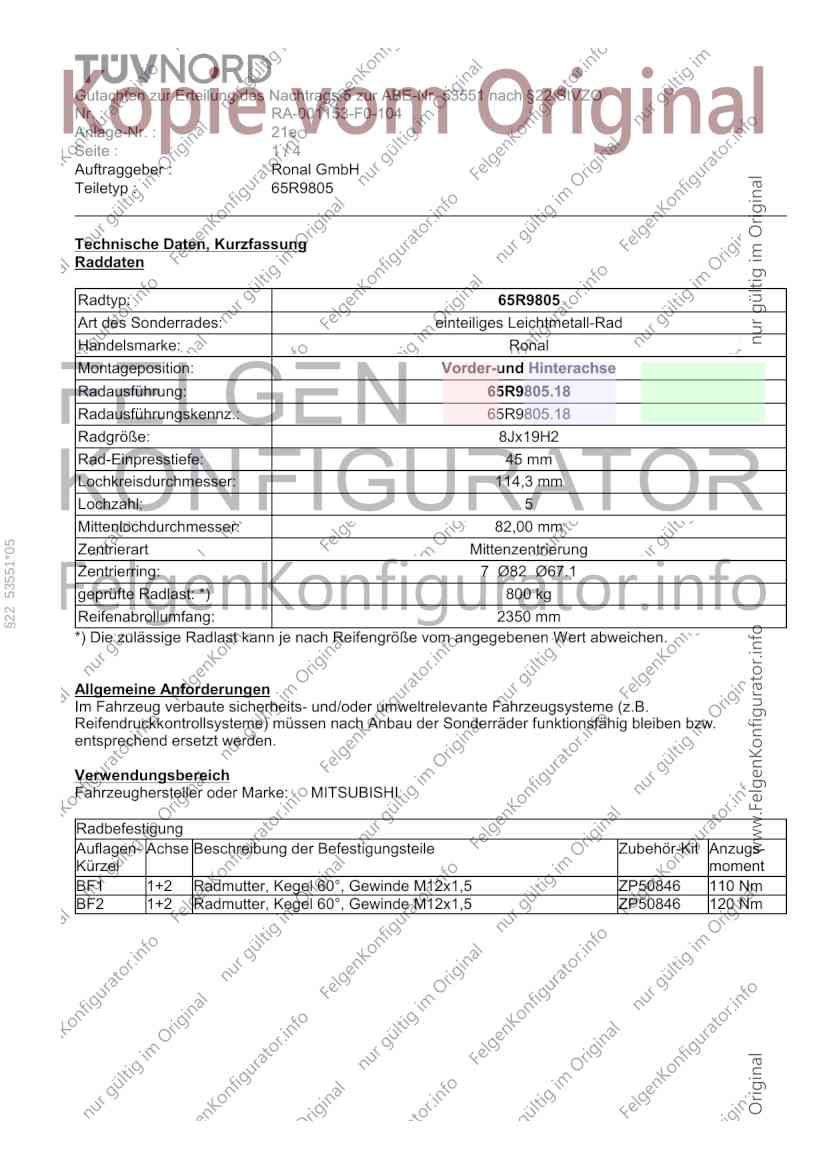

Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 53551 nach §22 StVZO
Nr. : RA-001153-F0-104
Anlage-Nr. : 21e
Seite : 1/4
Auftraggeber : Ronal GmbH
Teiletyp : 65R9805
Technische Daten, Kurzfassung
Raddaten
Radtyp: 65R9805
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Ronal
Montageposition: Vorder-und Hinterachse
Radausführung: 65R9805.18
Radausführungskennz.: 65R9805.18
Radgröße: 8Jx19H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 114,3 mm
Lochzahl: 5
Mittenlochdurchmesser: 82,00 mm
§22 53551*05
Zentrierart Mittenzentrierung
Zentrierring: 7 Ø82 Ø67.1
geprüfte Radlast: *) 800 kg
Reifenabrollumfang: 2350 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: MITSUBISHI
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 ZP50846 110 Nm
BF2 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 ZP50846 120 Nm
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 53551 nach §22 StVZO
Nr. : RA-001153-F0-104
Anlage-Nr. : 21e
Seite : 2/4
Auftraggeber : Ronal GmbH
Teiletyp : 65R9805
Typ(en): ABE / EG-Genehmigung(en):
GA0 e1*2007/46*0368*..
GA0G e50*2007/46*0058*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 110 Mitsubishi ASX 225/40R19 A02) bis A10)
(bis Modelljahr 2015) BF1) E51)
225/45R19
A01) K49)
235/40R19
A01) K04) K49)
Typ(en): ABE / EG-Genehmigung(en):
GA0 e1*2007/46*0368*..
GA0N e50*2007/46*0059*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
§22 53551*05
(kW) vorne und hinten, ggf. Auflagen
84 bis 110 Mitsubishi ASX 225/45R19 A02) bis A10)
(ab Facelift 2016, mit A01) G01) BF2) E51a)
Serienverbreiterungen)
235/40R19
A01) G01)
235/45R19
Typ(en): ABE / EG-Genehmigung(en):
GA0 e1*2007/46*0368*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
84 bis 110 Mitsubishi ASX 225/45R19 A01) bis A10)
(ab Facelift 2016, ohne G01) BF1) E51a)
Serienverbreiterungen)
235/40R19
G01) K04)
235/45R19
K04)
Typ(en): ABE / EG-Genehmigung(en):
CY0 e1*2001/116*0441*..
CY0G e11*2001/116*0359*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 177 Mitsubishi Lancer 225/35R19 A01) bis A10)
(4-türig) BF1) K14)
235/35R19
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 53551 nach §22 StVZO
Nr. : RA-001153-F0-104
Anlage-Nr. : 21e
Seite : 3/4
Auftraggeber : Ronal GmbH
Teiletyp : 65R9805
Typ(en): ABE / EG-Genehmigung(en):
CY0 e1*2001/116*0441*..
CY0G e11*2001/116*0359*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 177 Mitsubishi Lancer 225/35R19 A01) bis A10)
Sportback BF1) K14)
(5-türig) 235/35R19
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
§22 53551*05
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen
den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet werden.
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 53551 nach §22 StVZO
Nr. : RA-001153-F0-104
Anlage-Nr. : 21e
Seite : 4/4
Auftraggeber : Ronal GmbH
Teiletyp : 65R9805
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten
erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts und/
oder der Felgenschulter eingeschränkt sein.
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: ZP50846
Anzugsmoment: 110 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: ZP50846
§22 53551*05
Anzugsmoment: 120 Nm
E51) Nur zulässig bei Typ GA0 an Fahrzeugausführungen bis EG-Genehmigungs-Nr.
e1*2007/46*0368*09
E51a) Nur zulässig bei Typ GA0 an Fahrzeugausführungen ab EG-Genehmigungs-Nr.
e1*2007/46*0368*10
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO) liegt.
Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination nicht als
wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in
dem oben genannten Bereich abgedeckt sein.
K14) An Achse 2 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der Radmitte
komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend zu kürzen.
K49) An Achse 2 sind die Radhausausschnittkanten von der Stoßfängeroberkante bis 45° vor
Radmitte umzulegen.
Die Anlage 21e mit den Seiten 1-4 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ 65R9805 des Auftraggebers Ronal GmbH
Geschäftsstelle Essen, 02.02.2021
