Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53269 nach §22 StVZO
Nr. : RA-001138-E0-104
Anlage-Nr. : 26a
Seite : 1/5
Auftraggeber : Ronal GmbH
Teiletyp : 67R9805

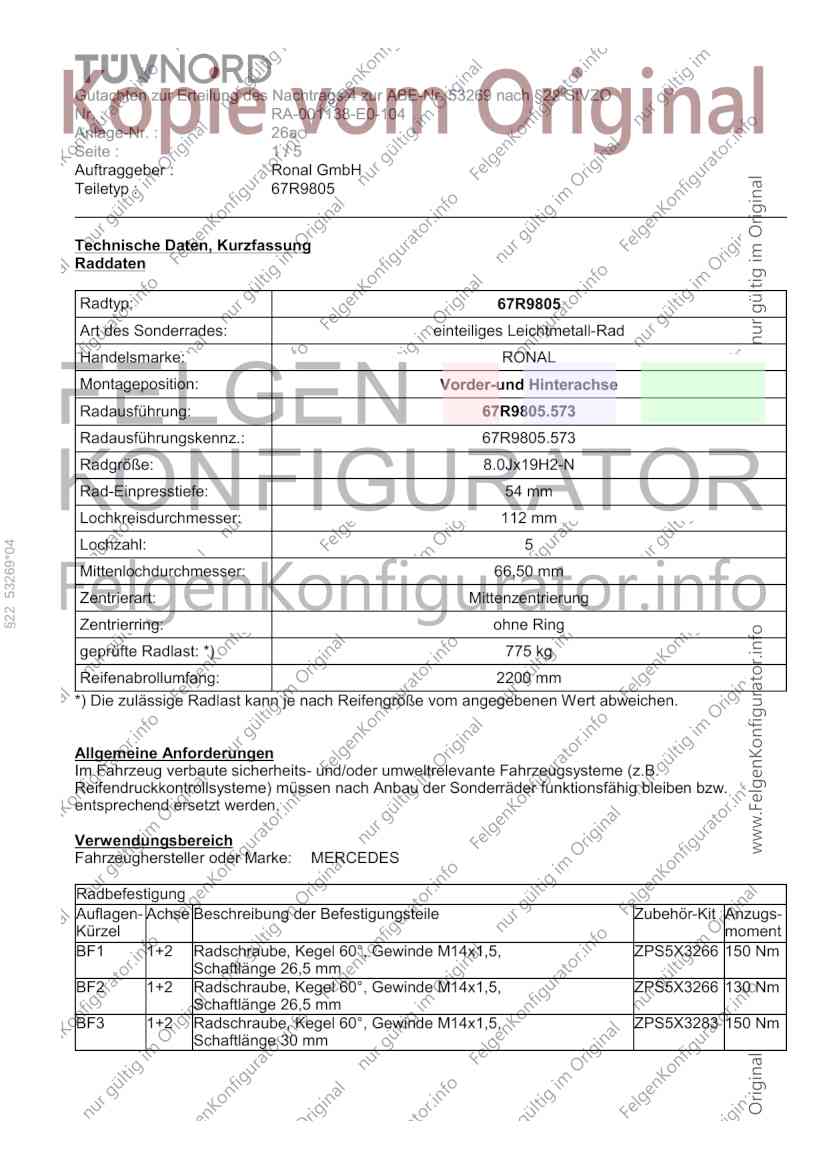

Technische Daten, Kurzfassung
Raddaten
Radtyp: 67R9805
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: RONAL
Montageposition: Vorder-und Hinterachse
Radausführung: 67R9805.573
Radausführungskennz.: 67R9805.573
Radgröße: 8.0Jx19H2-N
Rad-Einpresstiefe: 54 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
§22 53269*04
Mittenlochdurchmesser: 66,50 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: *) 775 kg
Reifenabrollumfang: 2200 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: MERCEDES
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radschraube, Kegel 60°, Gewinde M14x1,5, ZPS5X3266 150 Nm
Schaftlänge 26,5 mm
BF2 1+2 Radschraube, Kegel 60°, Gewinde M14x1,5, ZPS5X3266 130 Nm
Schaftlänge 26,5 mm
BF3 1+2 Radschraube, Kegel 60°, Gewinde M14x1,5, ZPS5X3283 150 Nm
Schaftlänge 30 mm
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53269 nach §22 StVZO
Nr. : RA-001138-E0-104
Anlage-Nr. : 26a
Seite : 2/5
Auftraggeber : Ronal GmbH
Teiletyp : 67R9805

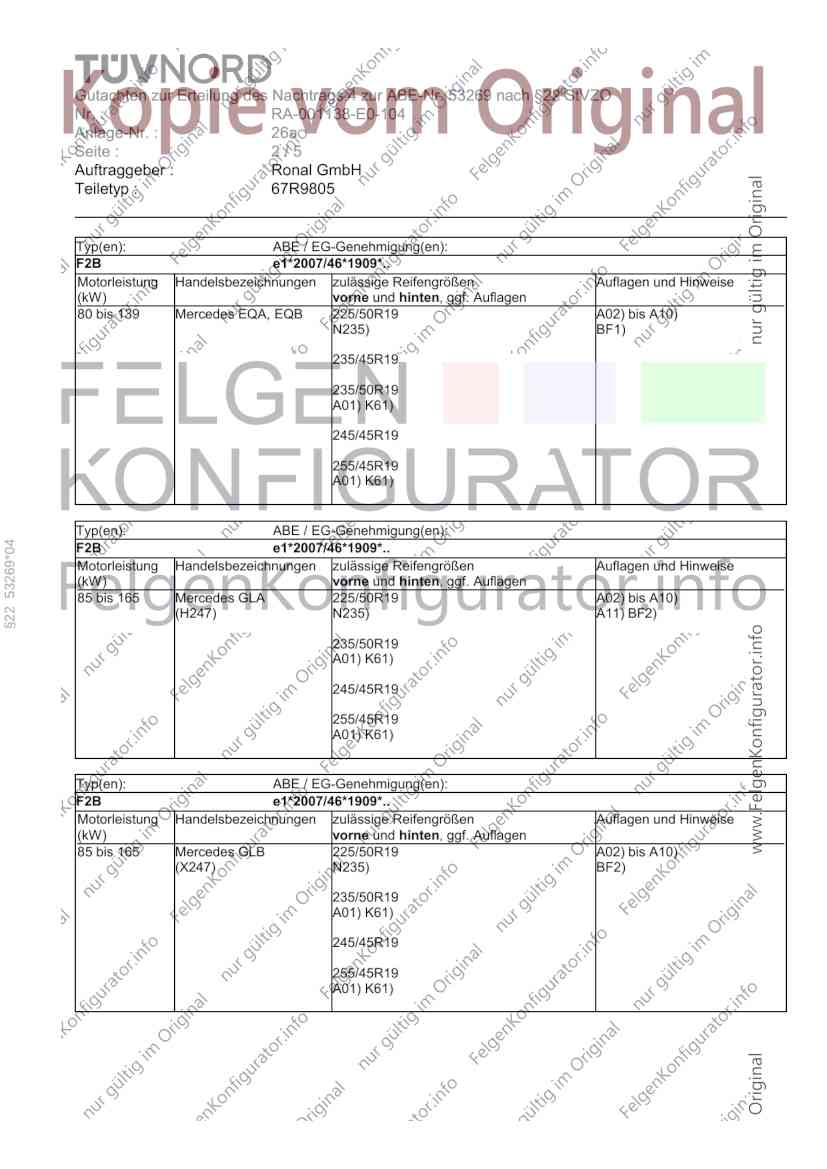

Typ(en): ABE / EG-Genehmigung(en):
F2B e1*2007/46*1909*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 139 Mercedes EQA, EQB 225/50R19 A02) bis A10)
N235) BF1)
235/45R19
235/50R19
A01) K61)
245/45R19
255/45R19
A01) K61)
Typ(en): ABE / EG-Genehmigung(en):
§22 53269*04
F2B e1*2007/46*1909*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 165 Mercedes GLA 225/50R19 A02) bis A10)
(H247) N235) A11) BF2)
235/50R19
A01) K61)
245/45R19
255/45R19
A01) K61)
Typ(en): ABE / EG-Genehmigung(en):
F2B e1*2007/46*1909*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 165 Mercedes GLB 225/50R19 A02) bis A10)
(X247) N235) BF2)
235/50R19
A01) K61)
245/45R19
255/45R19
A01) K61)
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53269 nach §22 StVZO
Nr. : RA-001138-E0-104
Anlage-Nr. : 26a
Seite : 3/5
Auftraggeber : Ronal GmbH
Teiletyp : 67R9805

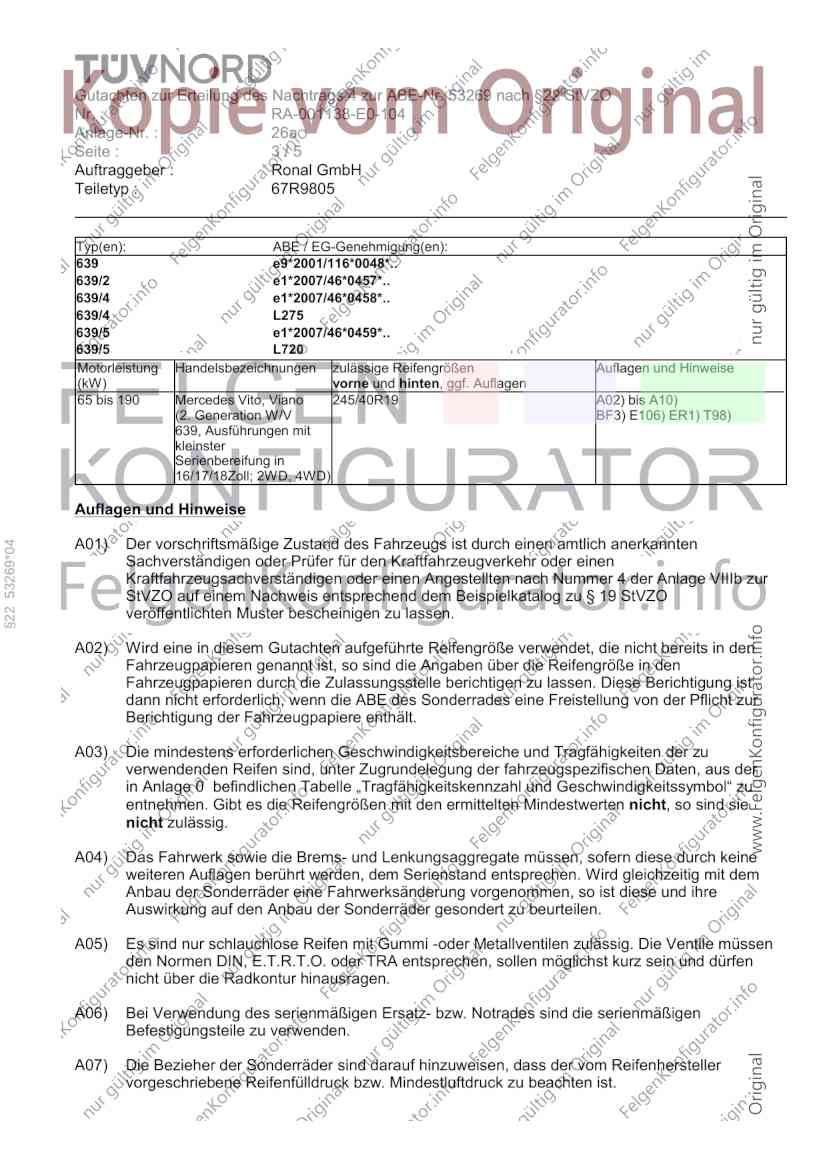

Typ(en): ABE / EG-Genehmigung(en):
639 e9*2001/116*0048*..
639/2 e1*2007/46*0457*..
639/4 e1*2007/46*0458*..
639/4 L275
639/5 e1*2007/46*0459*..
639/5 L720
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
65 bis 190 Mercedes Vito, Viano 245/40R19 A02) bis A10)
(2. Generation W/V BF3) E106) ER1) T98)
639, Ausführungen mit
kleinster
Serienbereifung in
16/17/18Zoll; 2WD, 4WD)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
§22 53269*04
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile müssen
den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53269 nach §22 StVZO
Nr. : RA-001138-E0-104
Anlage-Nr. : 26a
Seite : 4/5
Auftraggeber : Ronal GmbH
Teiletyp : 67R9805
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass
sind Fahrzeuge (FZ), die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 "
Hybr. ....", eingetragen haben.
§22 53269*04
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 26,5 mm
Zubehörkit: ZPS5X3266
Anzugsmoment: 150 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 26,5 mm
Zubehörkit: ZPS5X3266
Anzugsmoment: 130 Nm
BF3) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 30 mm
Zubehörkit: ZPS5X3283
Anzugsmoment: 150 Nm
E106) Nur zulässig an folgenden Fahrzeugausführungen Mercedes Vito (W/V 639) :
• Typ 639/2 bis EG-Genehmigungs-Nr. e1*2007/46*0457*09,
• Typ 639/4 bis EG-Genehmigungs-Nr. e1*2007/46*0458*07,
• Typ 639/4 mit EG-Genehmigungs-Nr. L275,
• Typ 639/5 bis EG-Genehmigungs-Nr. e1*2007/46*0459*05,
• Typ 639/5 mit EG-Genehmigungs-Nr. L720,
• Typ 639 mit EG-Genehmigungs-Nr. e9*2001/116*0048
ER1) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer Achslast von 1630 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb gemäß den
Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
K61) An Achse 1 ist der Kunststoffinnenkotflügel im Bereich der Reifenschultern (bei
Lenkeinschlag) warm nach vorne innen um 5 mm einzuformen (Kontrollmöglichkeit
ausreichender Reifenfreigängigkeit durch Kreisfahrt).
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53269 nach §22 StVZO
Nr. : RA-001138-E0-104
Anlage-Nr. : 26a
Seite : 5/5
Auftraggeber : Ronal GmbH
Teiletyp : 67R9805

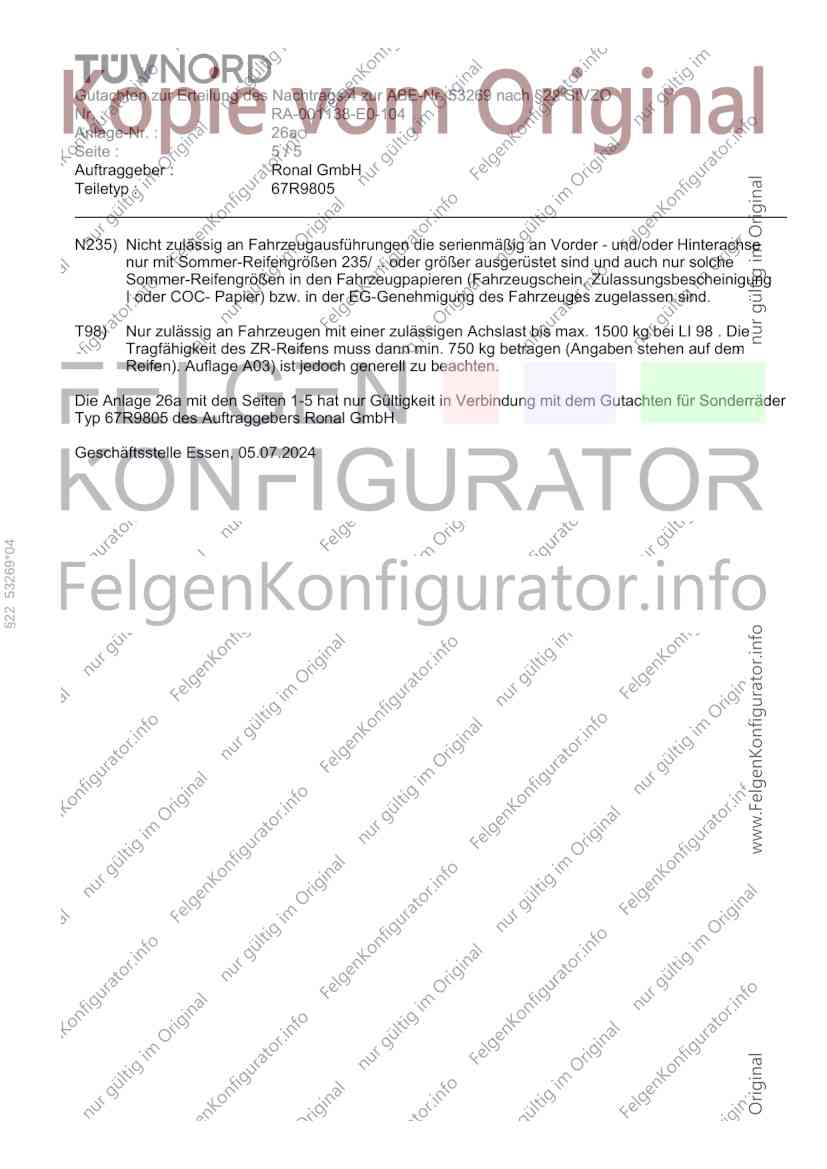

N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
T98) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1500 kg bei LI 98 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 750 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage 26a mit den Seiten 1-5 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ 67R9805 des Auftraggebers Ronal GmbH
Geschäftsstelle Essen, 05.07.2024
§22 53269*04
