Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53736 nach §22 StVZO
Nr. : RA-001183-E0-104
Anlage-Nr. : 7d

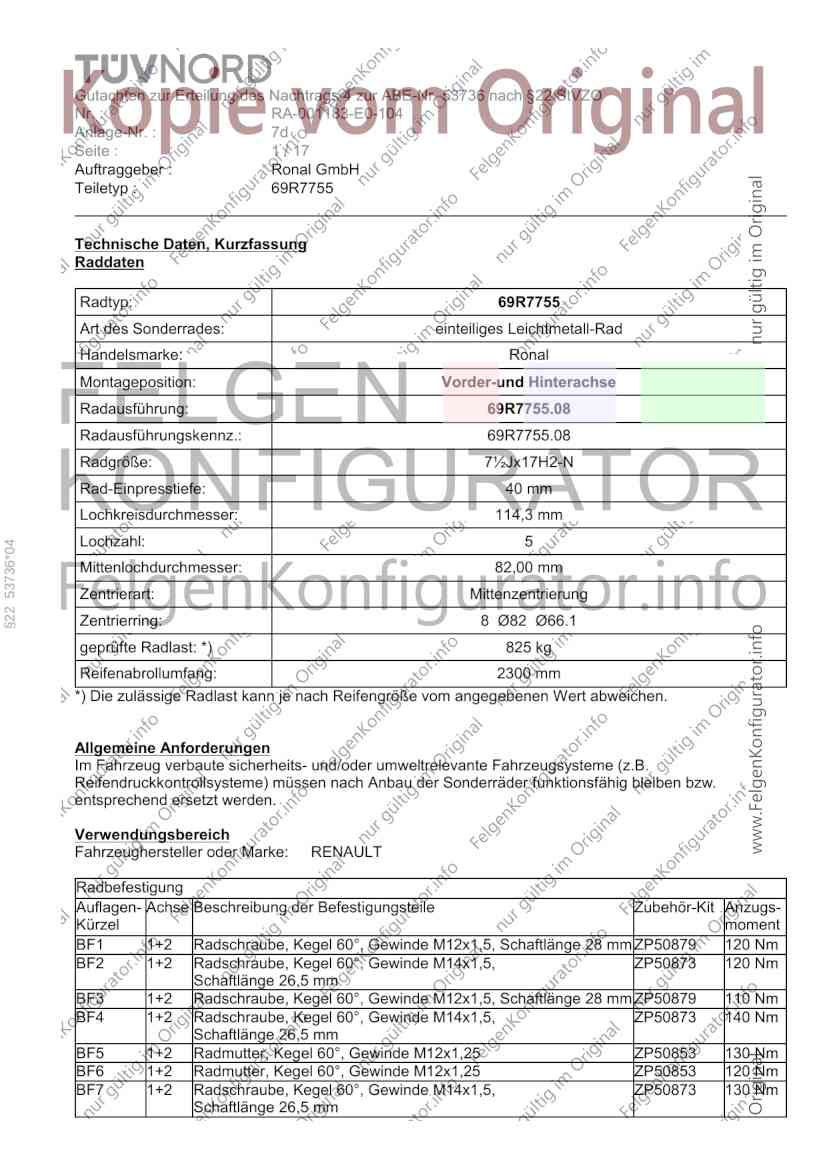

Seite : 1 / 17
Auftraggeber : Ronal GmbH
Teiletyp : 69R7755
Technische Daten, Kurzfassung
Raddaten
Radtyp: 69R7755
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Ronal
Montageposition: Vorder-und Hinterachse
Radausführung: 69R7755.08
Radausführungskennz.: 69R7755.08
Radgröße: 7½Jx17H2-N
Rad-Einpresstiefe: 40 mm
Lochkreisdurchmesser: 114,3 mm
Lochzahl: 5
§22 53736*04
Mittenlochdurchmesser: 82,00 mm
Zentrierart: Mittenzentrierung
Zentrierring: 8 Ø82 Ø66.1
geprüfte Radlast: *) 825 kg
Reifenabrollumfang: 2300 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: RENAULT
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radschraube, Kegel 60°, Gewinde M12x1,5, Schaftlänge 28 mm ZP50879 120 Nm
BF2 1+2 Radschraube, Kegel 60°, Gewinde M14x1,5, ZP50873 120 Nm
Schaftlänge 26,5 mm
BF3 1+2 Radschraube, Kegel 60°, Gewinde M12x1,5, Schaftlänge 28 mm ZP50879 110 Nm
BF4 1+2 Radschraube, Kegel 60°, Gewinde M14x1,5, ZP50873 140 Nm
Schaftlänge 26,5 mm
BF5 1+2 Radmutter, Kegel 60°, Gewinde M12x1,25 ZP50853 130 Nm
BF6 1+2 Radmutter, Kegel 60°, Gewinde M12x1,25 ZP50853 120 Nm
BF7 1+2 Radschraube, Kegel 60°, Gewinde M14x1,5, ZP50873 130 Nm
Schaftlänge 26,5 mm
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53736 nach §22 StVZO
Nr. : RA-001183-E0-104
Anlage-Nr. : 7d

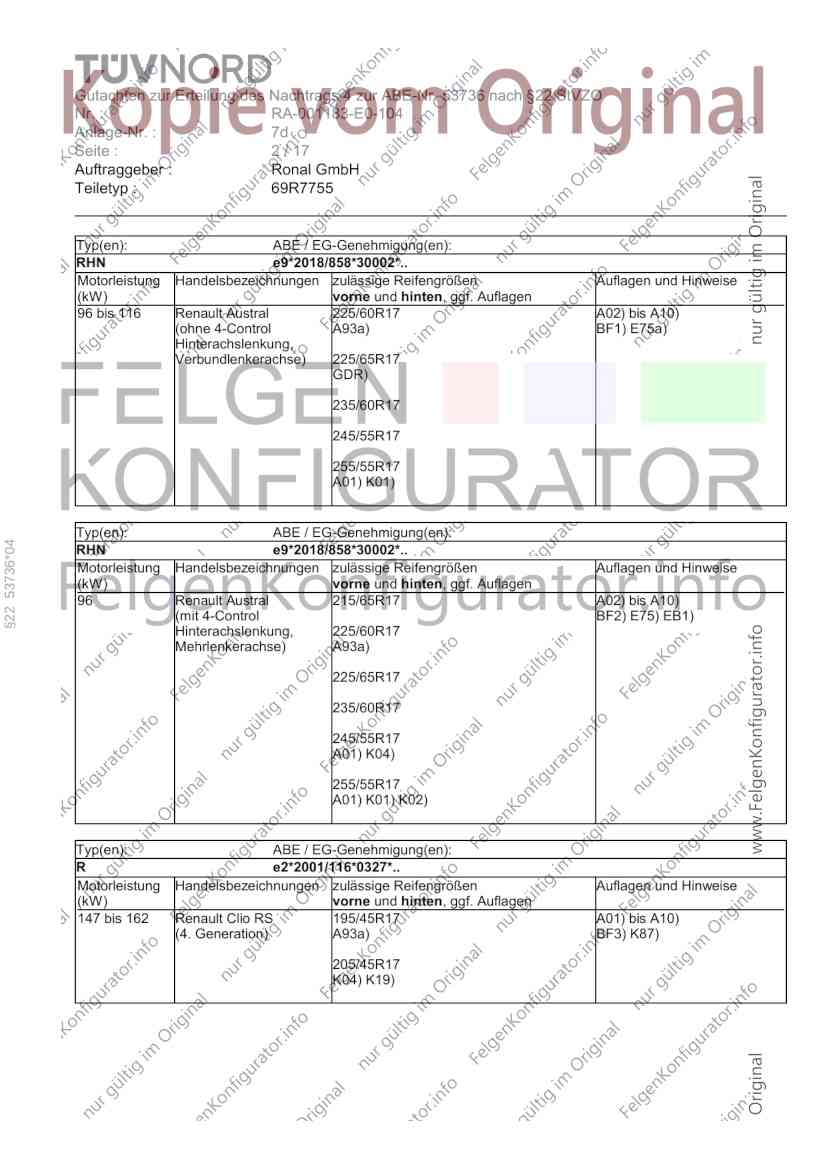

Seite : 2 / 17
Auftraggeber : Ronal GmbH
Teiletyp : 69R7755
Typ(en): ABE / EG-Genehmigung(en):
RHN e9*2018/858*30002*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 bis 116 Renault Austral 225/60R17 A02) bis A10)
(ohne 4-Control A93a) BF1) E75a)
Hinterachslenkung,
Verbundlenkerachse) 225/65R17
GDR)
235/60R17
245/55R17
255/55R17
A01) K01)
Typ(en): ABE / EG-Genehmigung(en):
§22 53736*04
RHN e9*2018/858*30002*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 Renault Austral 215/65R17 A02) bis A10)
(mit 4-Control BF2) E75) EB1)
Hinterachslenkung, 225/60R17
Mehrlenkerachse) A93a)
225/65R17
235/60R17
245/55R17
A01) K04)
255/55R17
A01) K01) K02)
Typ(en): ABE / EG-Genehmigung(en):
R e2*2001/116*0327*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
147 bis 162 Renault Clio RS 195/45R17 A01) bis A10)
(4. Generation) A93a) BF3) K87)
205/45R17
K04) K19)
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53736 nach §22 StVZO
Nr. : RA-001183-E0-104
Anlage-Nr. : 7d

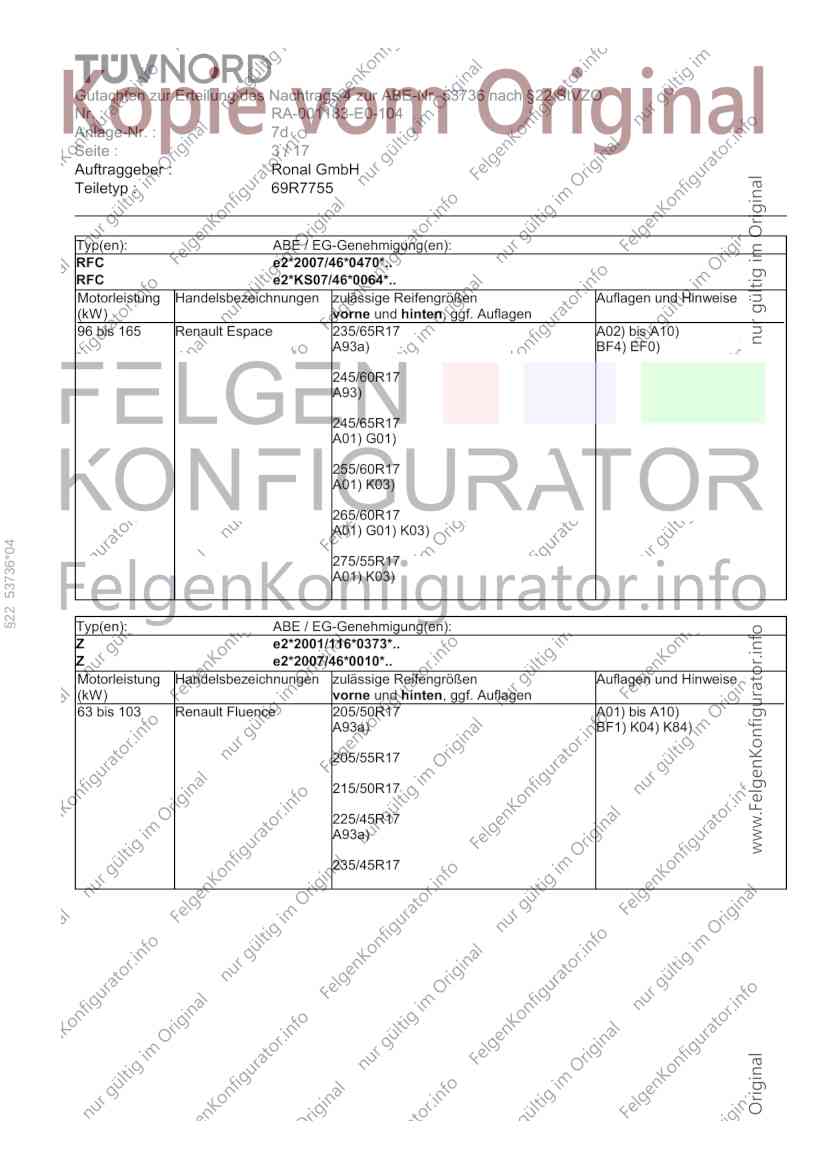

Seite : 3 / 17
Auftraggeber : Ronal GmbH
Teiletyp : 69R7755
Typ(en): ABE / EG-Genehmigung(en):
RFC e2*2007/46*0470*..
RFC e2*KS07/46*0064*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 bis 165 Renault Espace 235/65R17 A02) bis A10)
A93a) BF4) EF0)
245/60R17
A93)
245/65R17
A01) G01)
255/60R17
A01) K03)
265/60R17
A01) G01) K03)
§22 53736*04
275/55R17
A01) K03)
Typ(en): ABE / EG-Genehmigung(en):
Z e2*2001/116*0373*..
Z e2*2007/46*0010*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 103 Renault Fluence 205/50R17 A01) bis A10)
A93a) BF1) K04) K84)
205/55R17
215/50R17
225/45R17
A93a)
235/45R17
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53736 nach §22 StVZO
Nr. : RA-001183-E0-104
Anlage-Nr. : 7d

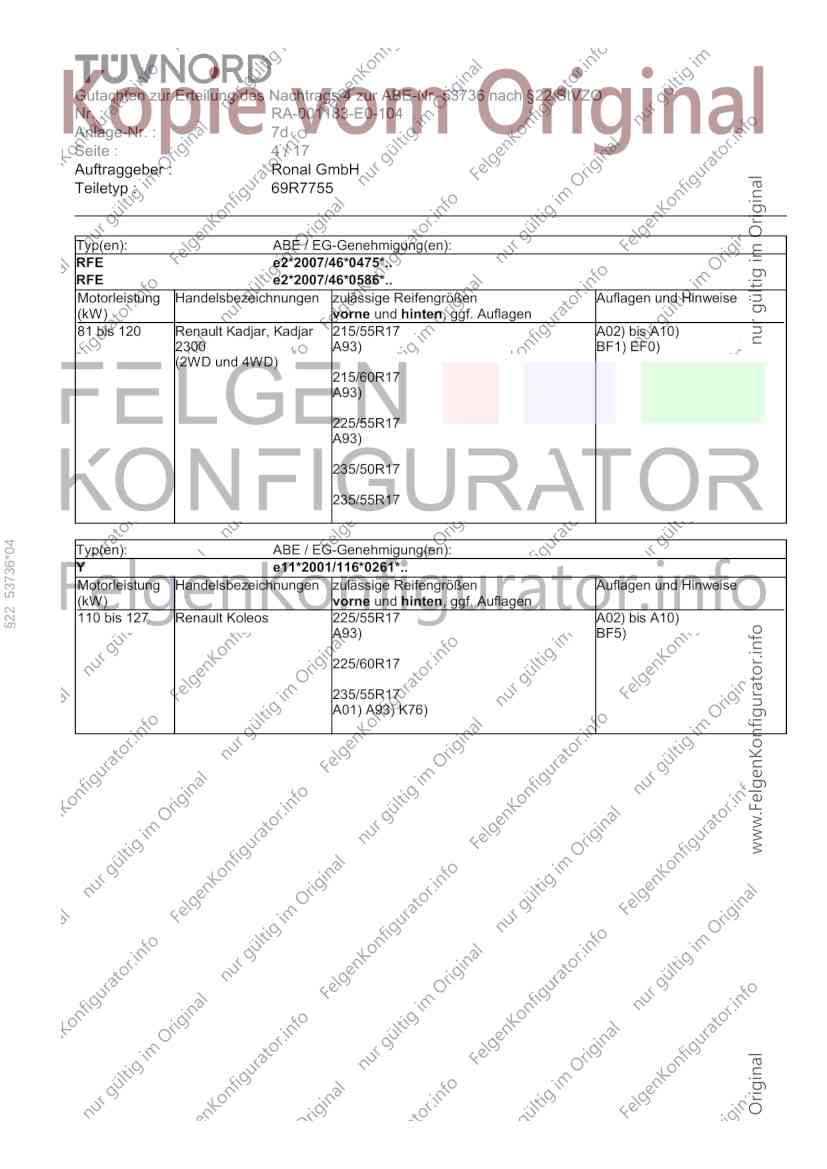

Seite : 4 / 17
Auftraggeber : Ronal GmbH
Teiletyp : 69R7755
Typ(en): ABE / EG-Genehmigung(en):
RFE e2*2007/46*0475*..
RFE e2*2007/46*0586*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 120 Renault Kadjar, Kadjar 215/55R17 A02) bis A10)
2300 A93) BF1) EF0)
(2WD und 4WD)
215/60R17
A93)
225/55R17
A93)
235/50R17
235/55R17
§22 53736*04
Typ(en): ABE / EG-Genehmigung(en):
Y e11*2001/116*0261*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 127 Renault Koleos 225/55R17 A02) bis A10)
A93) BF5)
225/60R17
235/55R17
A01) A93) K76)
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53736 nach §22 StVZO
Nr. : RA-001183-E0-104
Anlage-Nr. : 7d

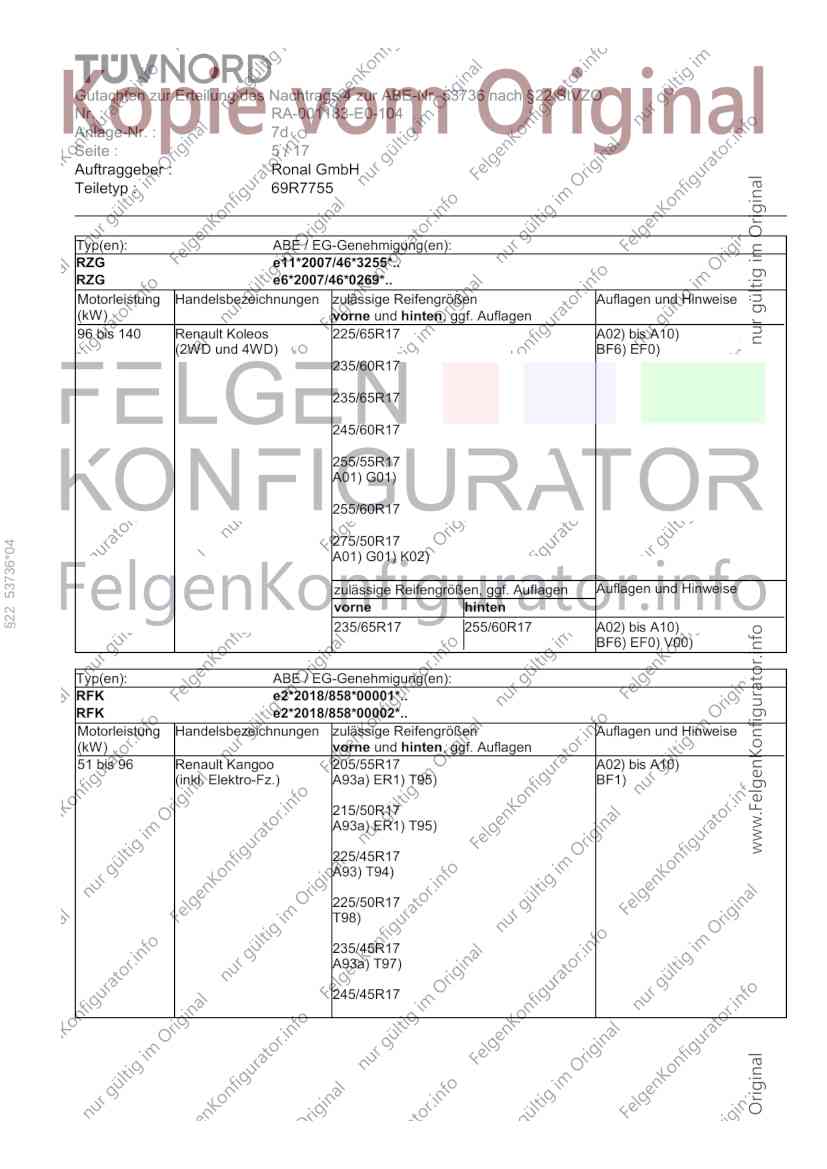

Seite : 5 / 17
Auftraggeber : Ronal GmbH
Teiletyp : 69R7755
Typ(en): ABE / EG-Genehmigung(en):
RZG e11*2007/46*3255*..
RZG e6*2007/46*0269*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 bis 140 Renault Koleos 225/65R17 A02) bis A10)
(2WD und 4WD) BF6) EF0)
235/60R17
235/65R17
245/60R17
255/55R17
A01) G01)
255/60R17
275/50R17
§22 53736*04
A01) G01) K02)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
235/65R17 255/60R17 A02) bis A10)
BF6) EF0) V00)
Typ(en): ABE / EG-Genehmigung(en):
RFK e2*2018/858*00001*..
RFK e2*2018/858*00002*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 96 Renault Kangoo 205/55R17 A02) bis A10)
(inkl. Elektro-Fz.) A93a) ER1) T95) BF1)
215/50R17
A93a) ER1) T95)
225/45R17
A93) T94)
225/50R17
T98)
235/45R17
A93a) T97)
245/45R17
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53736 nach §22 StVZO
Nr. : RA-001183-E0-104
Anlage-Nr. : 7d

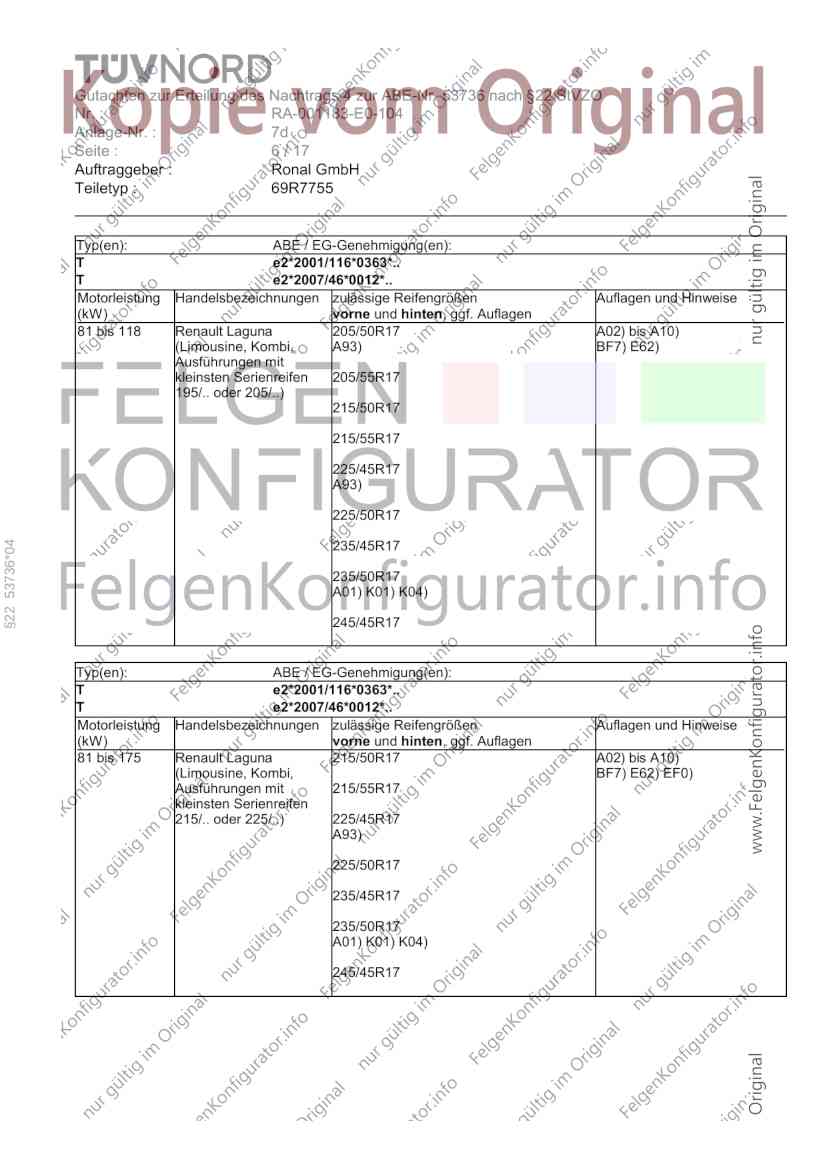

Seite : 6 / 17
Auftraggeber : Ronal GmbH
Teiletyp : 69R7755
Typ(en): ABE / EG-Genehmigung(en):
T e2*2001/116*0363*..
T e2*2007/46*0012*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 118 Renault Laguna 205/50R17 A02) bis A10)
(Limousine, Kombi, A93) BF7) E62)
Ausführungen mit
kleinsten Serienreifen 205/55R17
195/.. oder 205/..)
215/50R17
215/55R17
225/45R17
A93)
225/50R17
§22 53736*04
235/45R17
235/50R17
A01) K01) K04)
245/45R17
Typ(en): ABE / EG-Genehmigung(en):
T e2*2001/116*0363*..
T e2*2007/46*0012*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 175 Renault Laguna 215/50R17 A02) bis A10)
(Limousine, Kombi, BF7) E62) EF0)
Ausführungen mit 215/55R17
kleinsten Serienreifen
215/.. oder 225/..) 225/45R17
A93)
225/50R17
235/45R17
235/50R17
A01) K01) K04)
245/45R17
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53736 nach §22 StVZO
Nr. : RA-001183-E0-104
Anlage-Nr. : 7d

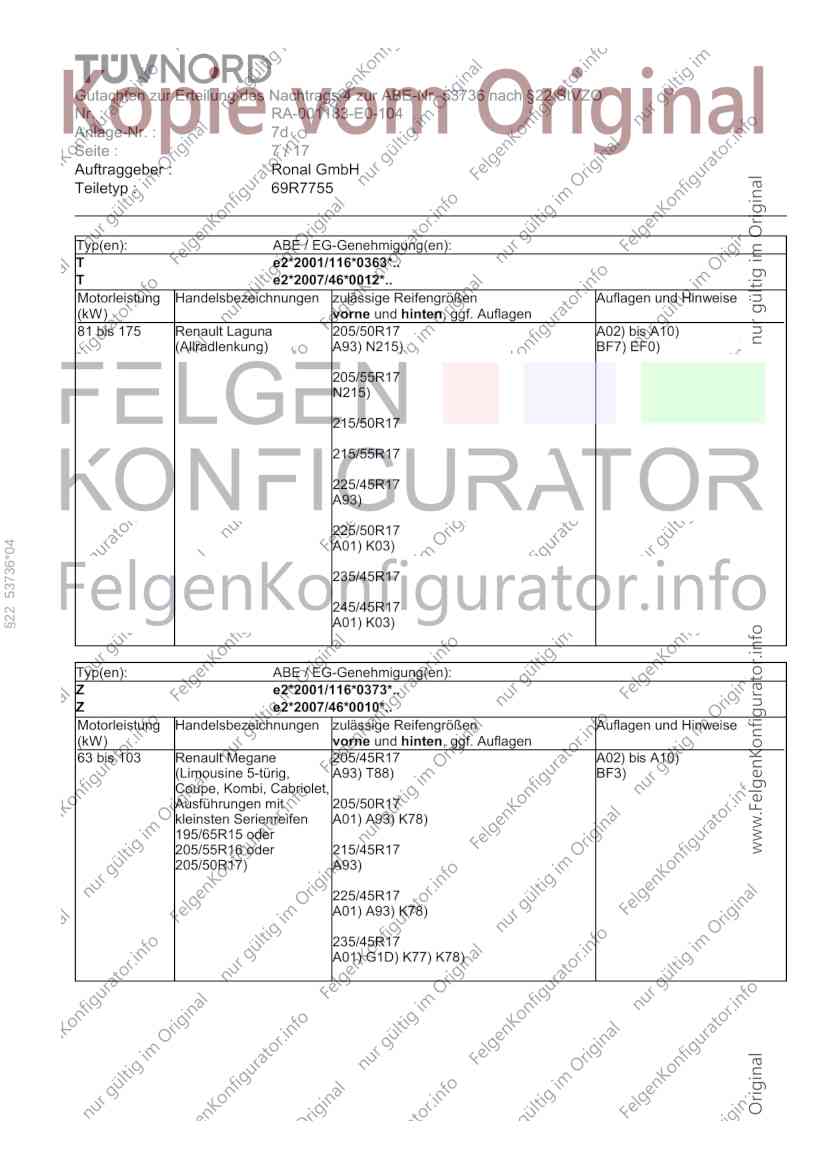

Seite : 7 / 17
Auftraggeber : Ronal GmbH
Teiletyp : 69R7755
Typ(en): ABE / EG-Genehmigung(en):
T e2*2001/116*0363*..
T e2*2007/46*0012*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 175 Renault Laguna 205/50R17 A02) bis A10)
(Allradlenkung) A93) N215) BF7) EF0)
205/55R17
N215)
215/50R17
215/55R17
225/45R17
A93)
225/50R17
§22 53736*04
A01) K03)
235/45R17
245/45R17
A01) K03)
Typ(en): ABE / EG-Genehmigung(en):
Z e2*2001/116*0373*..
Z e2*2007/46*0010*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 103 Renault Megane 205/45R17 A02) bis A10)
(Limousine 5-türig, A93) T88) BF3)
Coupe, Kombi, Cabriolet,
Ausführungen mit 205/50R17
kleinsten Serienreifen A01) A93) K78)
195/65R15 oder
205/55R16 oder 215/45R17
205/50R17) A93)
225/45R17
A01) A93) K78)
235/45R17
A01) G1D) K77) K78)
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53736 nach §22 StVZO
Nr. : RA-001183-E0-104
Anlage-Nr. : 7d

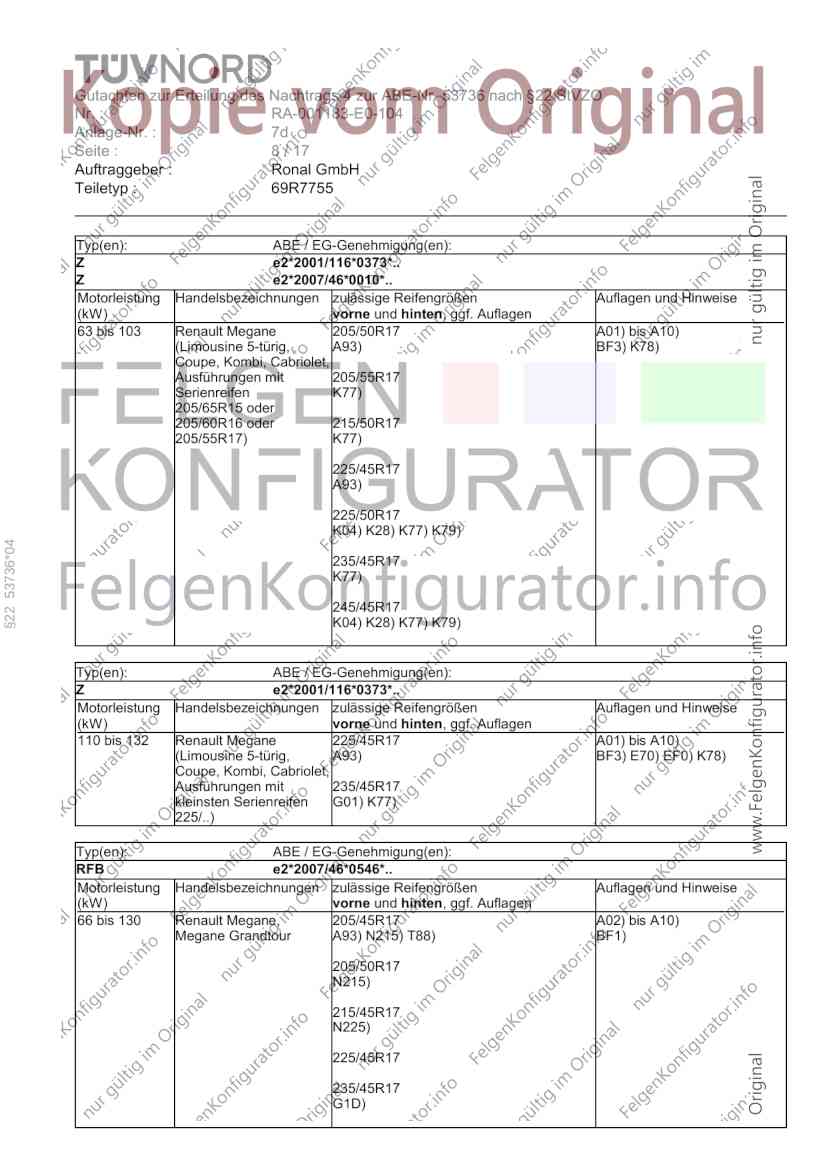

Seite : 8 / 17
Auftraggeber : Ronal GmbH
Teiletyp : 69R7755
Typ(en): ABE / EG-Genehmigung(en):
Z e2*2001/116*0373*..
Z e2*2007/46*0010*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 103 Renault Megane 205/50R17 A01) bis A10)
(Limousine 5-türig, A93) BF3) K78)
Coupe, Kombi, Cabriolet,
Ausführungen mit 205/55R17
Serienreifen K77)
205/65R15 oder
205/60R16 oder 215/50R17
205/55R17) K77)
225/45R17
A93)
225/50R17
K04) K28) K77) K79)
§22 53736*04
235/45R17
K77)
245/45R17
K04) K28) K77) K79)
Typ(en): ABE / EG-Genehmigung(en):
Z e2*2001/116*0373*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 132 Renault Megane 225/45R17 A01) bis A10)
(Limousine 5-türig, A93) BF3) E70) EF0) K78)
Coupe, Kombi, Cabriolet,
Ausführungen mit 235/45R17
kleinsten Serienreifen G01) K77)
225/..)
Typ(en): ABE / EG-Genehmigung(en):
RFB e2*2007/46*0546*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 130 Renault Megane, 205/45R17 A02) bis A10)
Megane Grandtour A93) N215) T88) BF1)
205/50R17
N215)
215/45R17
N225)
225/45R17
235/45R17
G1D)
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53736 nach §22 StVZO
Nr. : RA-001183-E0-104
Anlage-Nr. : 7d

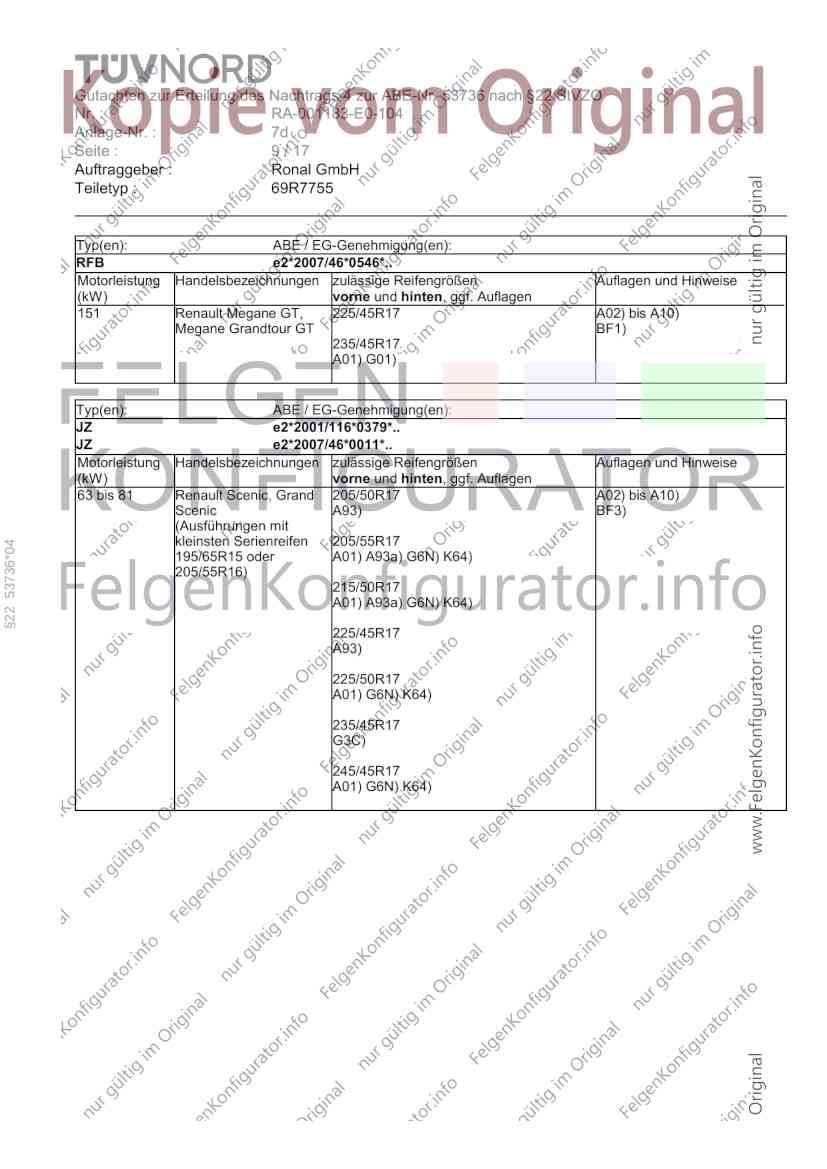

Seite : 9 / 17
Auftraggeber : Ronal GmbH
Teiletyp : 69R7755
Typ(en): ABE / EG-Genehmigung(en):
RFB e2*2007/46*0546*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
151 Renault Megane GT, 225/45R17 A02) bis A10)
Megane Grandtour GT BF1)
235/45R17
A01) G01)
Typ(en): ABE / EG-Genehmigung(en):
JZ e2*2001/116*0379*..
JZ e2*2007/46*0011*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 81 Renault Scenic, Grand 205/50R17 A02) bis A10)
Scenic A93) BF3)
(Ausführungen mit
kleinsten Serienreifen 205/55R17
§22 53736*04
195/65R15 oder A01) A93a) G6N) K64)
205/55R16)
215/50R17
A01) A93a) G6N) K64)
225/45R17
A93)
225/50R17
A01) G6N) K64)
235/45R17
G3C)
245/45R17
A01) G6N) K64)
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53736 nach §22 StVZO
Nr. : RA-001183-E0-104
Anlage-Nr. : 7d

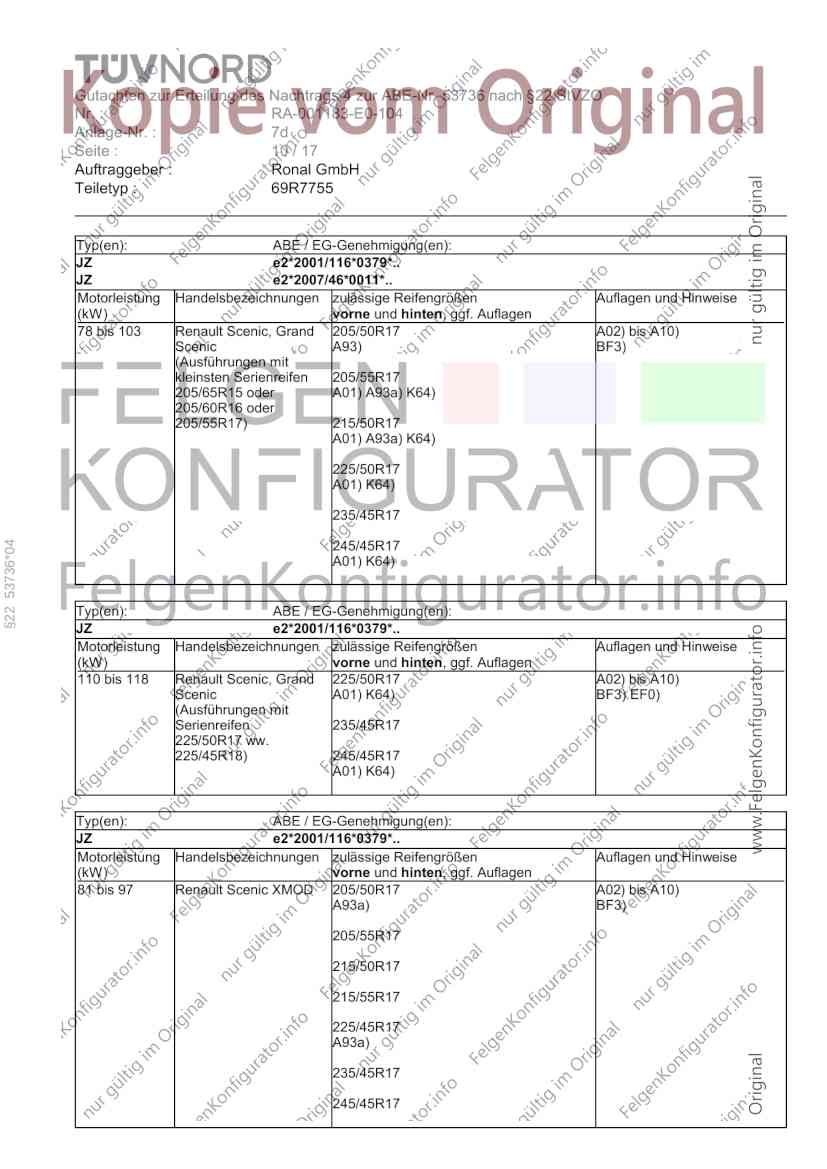

Seite : 10 / 17
Auftraggeber : Ronal GmbH
Teiletyp : 69R7755
Typ(en): ABE / EG-Genehmigung(en):
JZ e2*2001/116*0379*..
JZ e2*2007/46*0011*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
78 bis 103 Renault Scenic, Grand 205/50R17 A02) bis A10)
Scenic A93) BF3)
(Ausführungen mit
kleinsten Serienreifen 205/55R17
205/65R15 oder A01) A93a) K64)
205/60R16 oder
205/55R17) 215/50R17
A01) A93a) K64)
225/50R17
A01) K64)
235/45R17
§22 53736*04
245/45R17
A01) K64)
Typ(en): ABE / EG-Genehmigung(en):
JZ e2*2001/116*0379*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 118 Renault Scenic, Grand 225/50R17 A02) bis A10)
Scenic A01) K64) BF3) EF0)
(Ausführungen mit
Serienreifen 235/45R17
225/50R17 ww.
225/45R18) 245/45R17
A01) K64)
Typ(en): ABE / EG-Genehmigung(en):
JZ e2*2001/116*0379*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 97 Renault Scenic XMOD 205/50R17 A02) bis A10)
A93a) BF3)
205/55R17
215/50R17
215/55R17
225/45R17
A93a)
235/45R17
245/45R17
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53736 nach §22 StVZO
Nr. : RA-001183-E0-104
Anlage-Nr. : 7d

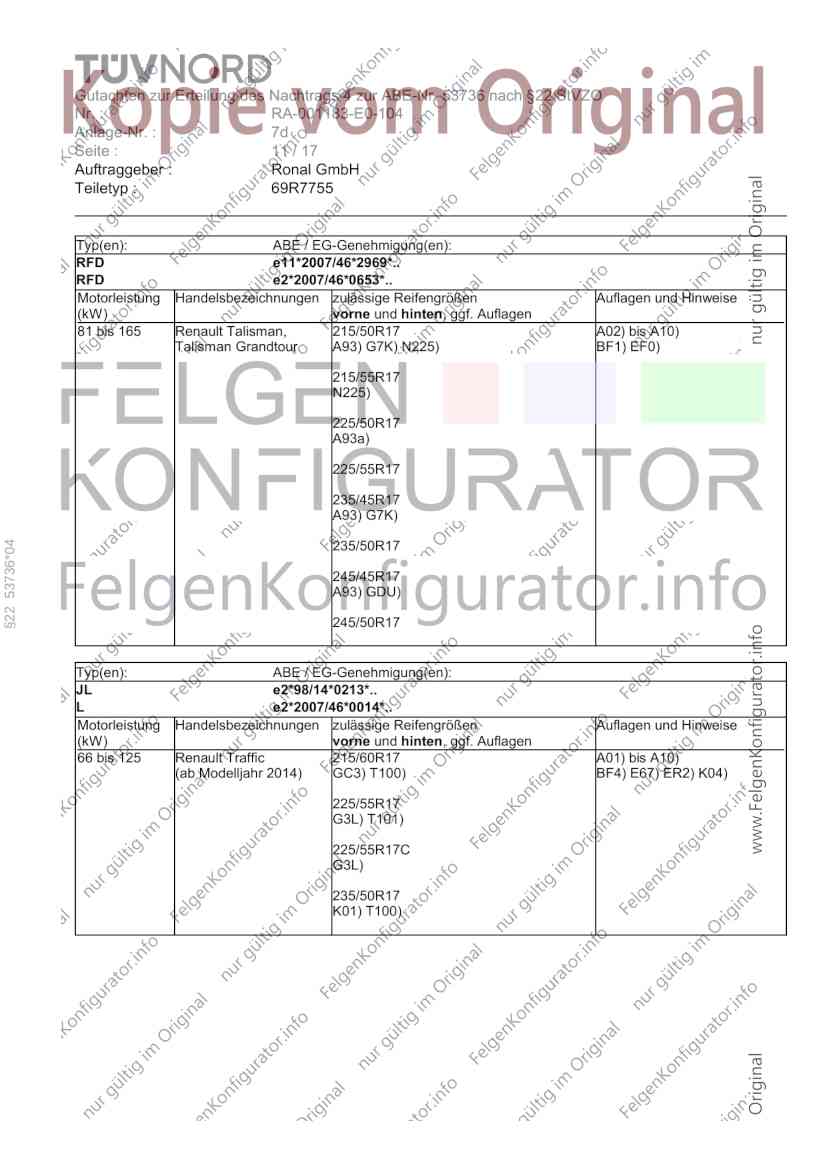

Seite : 11 / 17
Auftraggeber : Ronal GmbH
Teiletyp : 69R7755
Typ(en): ABE / EG-Genehmigung(en):
RFD e11*2007/46*2969*..
RFD e2*2007/46*0653*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 165 Renault Talisman, 215/50R17 A02) bis A10)
Talisman Grandtour A93) G7K) N225) BF1) EF0)
215/55R17
N225)
225/50R17
A93a)
225/55R17
235/45R17
A93) G7K)
§22 53736*04
235/50R17
245/45R17
A93) GDU)
245/50R17
Typ(en): ABE / EG-Genehmigung(en):
JL e2*98/14*0213*..
L e2*2007/46*0014*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 125 Renault Traffic 215/60R17 A01) bis A10)
(ab Modelljahr 2014) GC3) T100) BF4) E67) ER2) K04)
225/55R17
G3L) T101)
225/55R17C
G3L)
235/50R17
K01) T100)
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53736 nach §22 StVZO
Nr. : RA-001183-E0-104
Anlage-Nr. : 7d

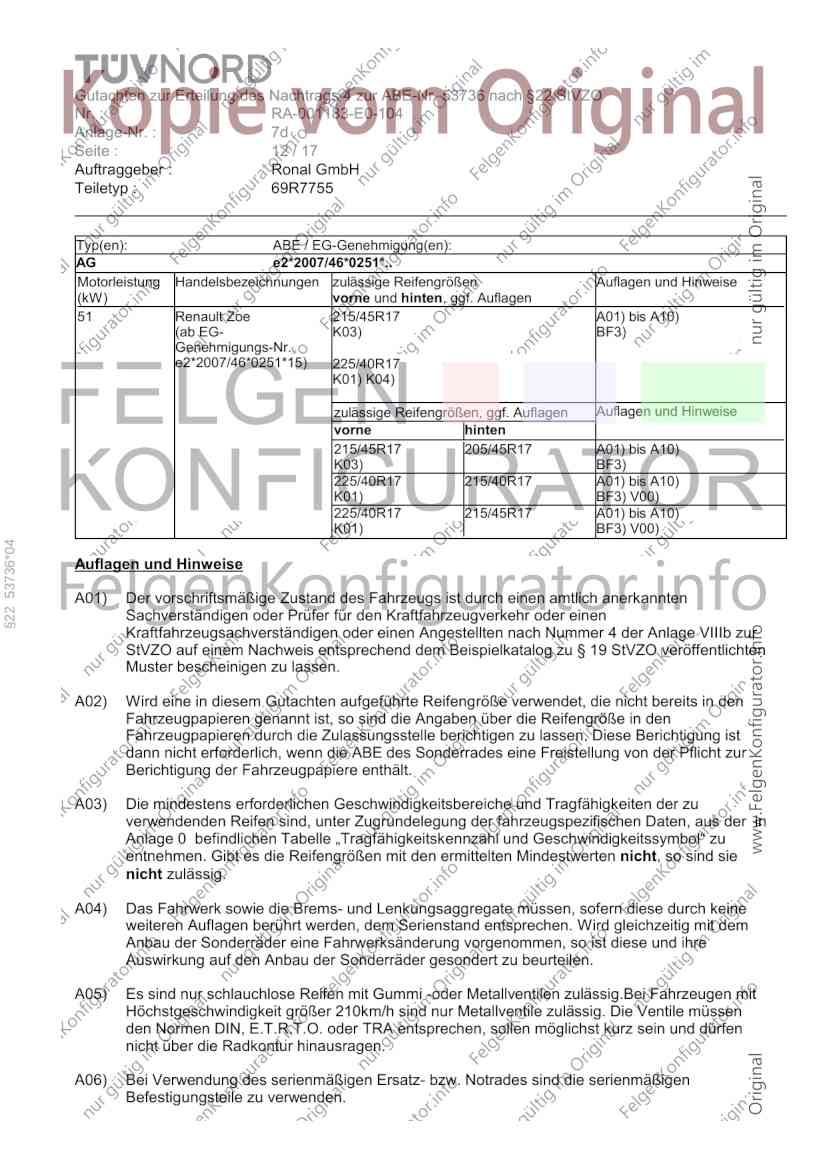

Seite : 12 / 17
Auftraggeber : Ronal GmbH
Teiletyp : 69R7755
Typ(en): ABE / EG-Genehmigung(en):
AG e2*2007/46*0251*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 Renault Zoe 215/45R17 A01) bis A10)
(ab EG- K03) BF3)
Genehmigungs-Nr.
e2*2007/46*0251*15) 225/40R17
K01) K04)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
215/45R17 205/45R17 A01) bis A10)
K03) BF3)
225/40R17 215/40R17 A01) bis A10)
K01) BF3) V00)
225/40R17 215/45R17 A01) bis A10)
K01) BF3) V00)
§22 53736*04
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen
den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53736 nach §22 StVZO
Nr. : RA-001183-E0-104
Anlage-Nr. : 7d

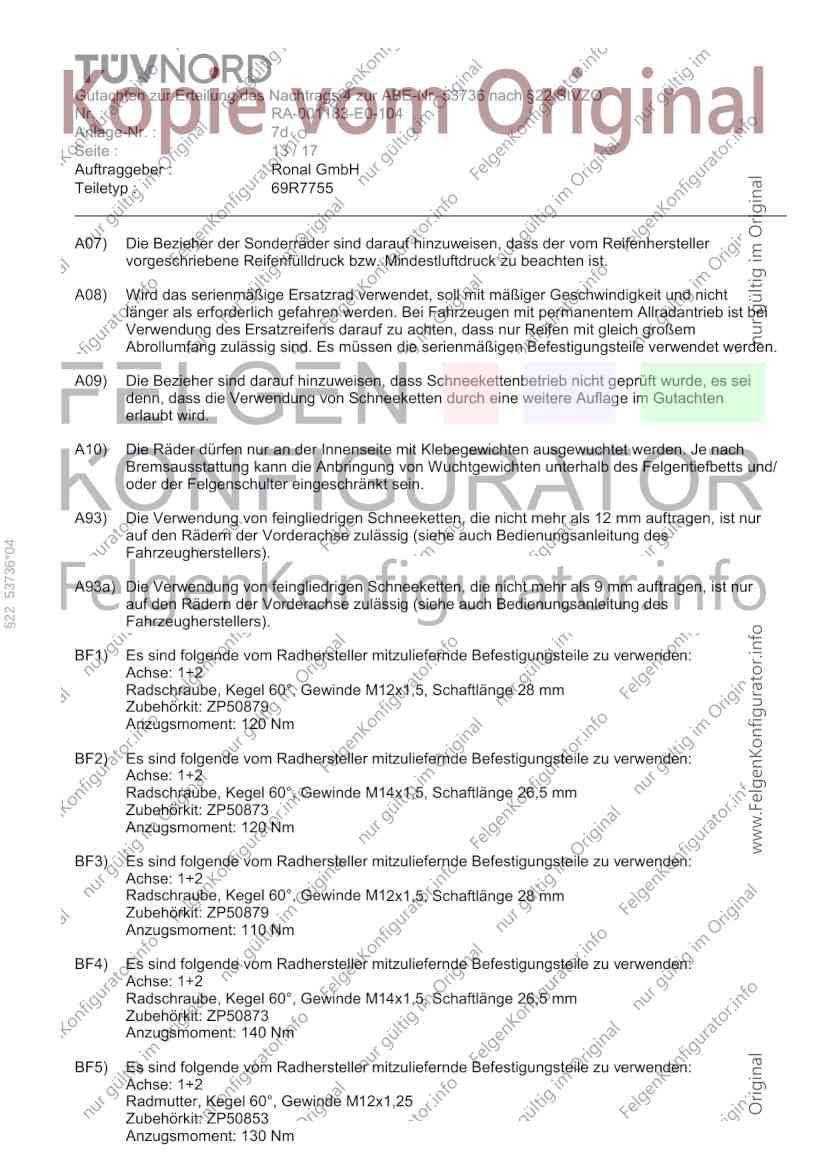

Seite : 13 / 17
Auftraggeber : Ronal GmbH
Teiletyp : 69R7755
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten
erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts und/
oder der Felgenschulter eingeschränkt sein.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
§22 53736*04
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M12x1,5, Schaftlänge 28 mm
Zubehörkit: ZP50879
Anzugsmoment: 120 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 26,5 mm
Zubehörkit: ZP50873
Anzugsmoment: 120 Nm
BF3) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M12x1,5, Schaftlänge 28 mm
Zubehörkit: ZP50879
Anzugsmoment: 110 Nm
BF4) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 26,5 mm
Zubehörkit: ZP50873
Anzugsmoment: 140 Nm
BF5) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,25
Zubehörkit: ZP50853
Anzugsmoment: 130 Nm
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53736 nach §22 StVZO
Nr. : RA-001183-E0-104
Anlage-Nr. : 7d

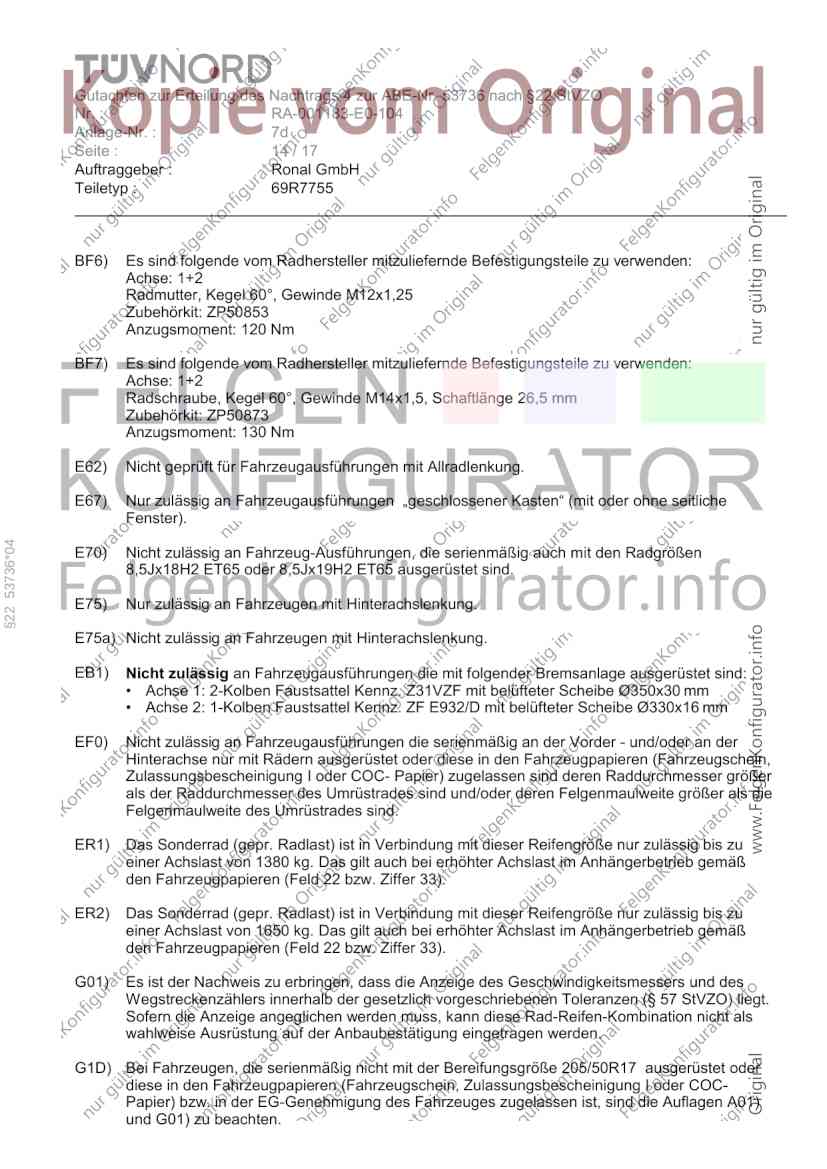

Seite : 14 / 17
Auftraggeber : Ronal GmbH
Teiletyp : 69R7755
BF6) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,25
Zubehörkit: ZP50853
Anzugsmoment: 120 Nm
BF7) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 26,5 mm
Zubehörkit: ZP50873
Anzugsmoment: 130 Nm
E62) Nicht geprüft für Fahrzeugausführungen mit Allradlenkung.
E67) Nur zulässig an Fahrzeugausführungen „geschlossener Kasten“ (mit oder ohne seitliche
Fenster).
§22 53736*04
E70) Nicht zulässig an Fahrzeug-Ausführungen, die serienmäßig auch mit den Radgrößen
8,5Jx18H2 ET65 oder 8,5Jx19H2 ET65 ausgerüstet sind.
E75) Nur zulässig an Fahrzeugen mit Hinterachslenkung.
E75a) Nicht zulässig an Fahrzeugen mit Hinterachslenkung.
EB1) Nicht zulässig an Fahrzeugausführungen die mit folgender Bremsanlage ausgerüstet sind:
• Achse 1: 2-Kolben Faustsattel Kennz. Z31VZF mit belüfteter Scheibe Ø350x30 mm
• Achse 2: 1-Kolben Faustsattel Kennz. ZF E932/D mit belüfteter Scheibe Ø330x16 mm
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) zugelassen sind deren Raddurchmesser größer
als der Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
ER1) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer Achslast von 1380 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb gemäß
den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
ER2) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer Achslast von 1650 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb gemäß
den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO) liegt.
Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination nicht als
wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
G1D) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 205/50R17 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53736 nach §22 StVZO
Nr. : RA-001183-E0-104
Anlage-Nr. : 7d

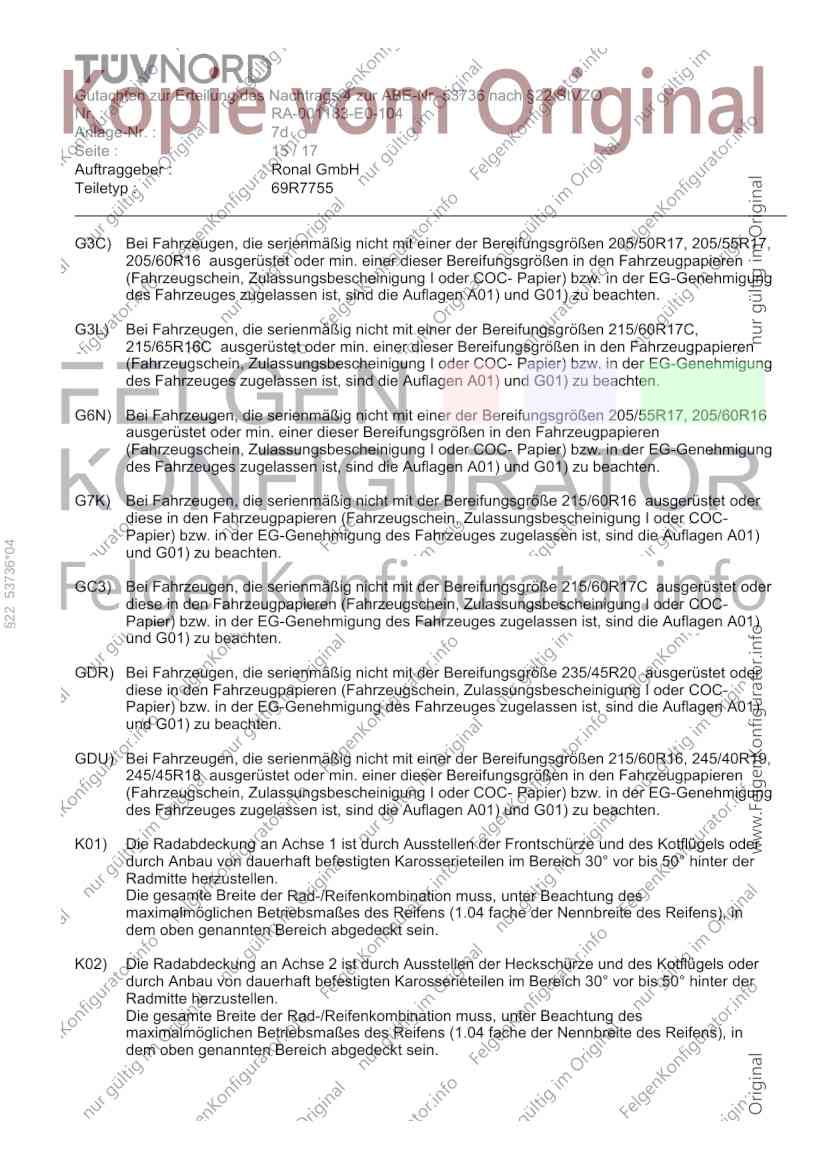

Seite : 15 / 17
Auftraggeber : Ronal GmbH
Teiletyp : 69R7755
G3C) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 205/50R17, 205/55R17,
205/60R16 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
G3L) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/60R17C,
215/65R16C ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
G6N) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 205/55R17, 205/60R16
ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
G7K) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 215/60R16 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
§22 53736*04
und G01) zu beachten.
GC3) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 215/60R17C ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
GDR) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 235/45R20 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
GDU) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/60R16, 245/40R19,
245/45R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in
dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in
dem oben genannten Bereich abgedeckt sein.
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53736 nach §22 StVZO
Nr. : RA-001183-E0-104
Anlage-Nr. : 7d

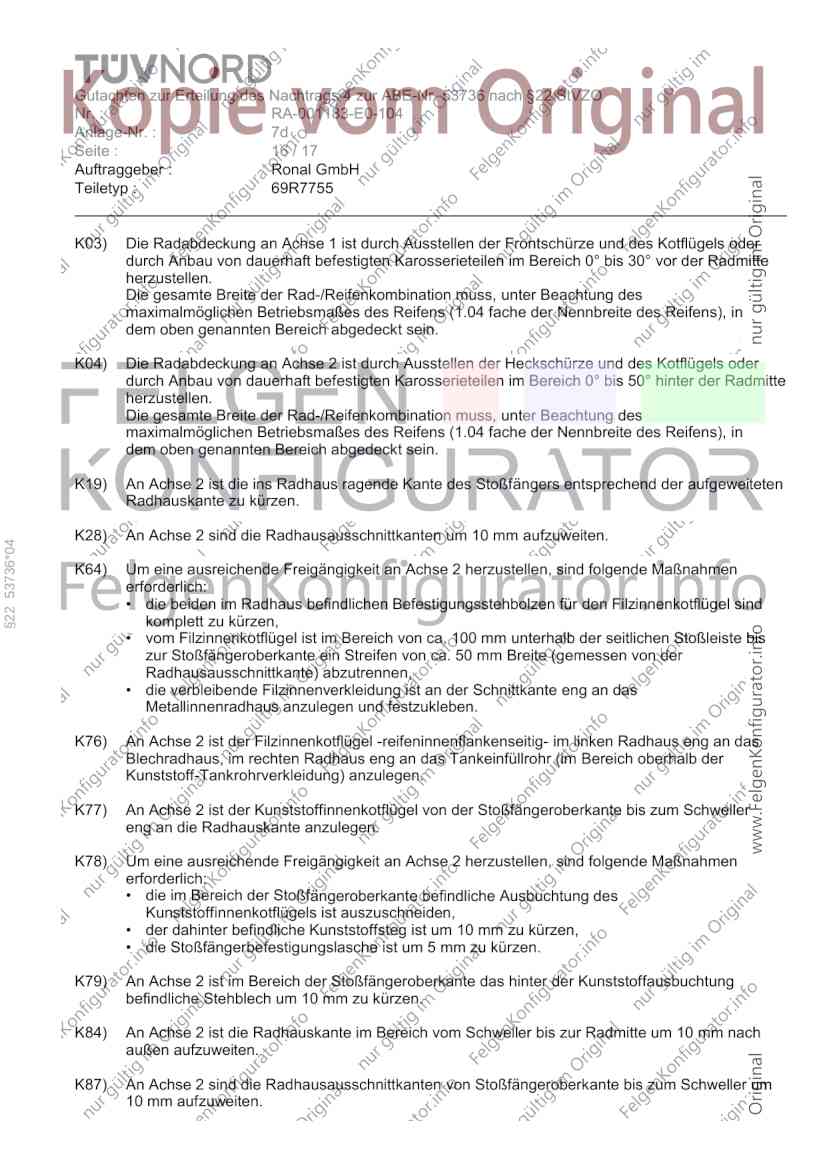

Seite : 16 / 17
Auftraggeber : Ronal GmbH
Teiletyp : 69R7755
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in
dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in
dem oben genannten Bereich abgedeckt sein.
K19) An Achse 2 ist die ins Radhaus ragende Kante des Stoßfängers entsprechend der aufgeweiteten
Radhauskante zu kürzen.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
§22 53736*04
K64) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
• die beiden im Radhaus befindlichen Befestigungsstehbolzen für den Filzinnenkotflügel sind
komplett zu kürzen,
• vom Filzinnenkotflügel ist im Bereich von ca. 100 mm unterhalb der seitlichen Stoßleiste bis
zur Stoßfängeroberkante ein Streifen von ca. 50 mm Breite (gemessen von der
Radhausausschnittkante) abzutrennen,
• die verbleibende Filzinnenverkleidung ist an der Schnittkante eng an das
Metallinnenradhaus anzulegen und festzukleben.
K76) An Achse 2 ist der Filzinnenkotflügel -reifeninnenflankenseitig- im linken Radhaus eng an das
Blechradhaus, im rechten Radhaus eng an das Tankeinfüllrohr (im Bereich oberhalb der
Kunststoff-Tankrohrverkleidung) anzulegen.
K77) An Achse 2 ist der Kunststoffinnenkotflügel von der Stoßfängeroberkante bis zum Schweller
eng an die Radhauskante anzulegen.
K78) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
• die im Bereich der Stoßfängeroberkante befindliche Ausbuchtung des
Kunststoffinnenkotflügels ist auszuschneiden,
• der dahinter befindliche Kunststoffsteg ist um 10 mm zu kürzen,
• die Stoßfängerbefestigungslasche ist um 5 mm zu kürzen.
K79) An Achse 2 ist im Bereich der Stoßfängeroberkante das hinter der Kunststoffausbuchtung
befindliche Stehblech um 10 mm zu kürzen.
K84) An Achse 2 ist die Radhauskante im Bereich vom Schweller bis zur Radmitte um 10 mm nach
außen aufzuweiten.
K87) An Achse 2 sind die Radhausausschnittkanten von Stoßfängeroberkante bis zum Schweller um
10 mm aufzuweiten.
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53736 nach §22 StVZO
Nr. : RA-001183-E0-104
Anlage-Nr. : 7d
Seite : 17 / 17
Auftraggeber : Ronal GmbH
Teiletyp : 69R7755
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I
oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I
oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
T88) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1120 kg bei LI 88 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 560 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T94) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1340 kg bei LI 94 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 670 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
§22 53736*04
T95) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1380 kg bei LI 95 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 690 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T97) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1460 kg bei LI 97 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 730 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T98) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1500 kg bei LI 98 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 750 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T100) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1600 kg bei LI 100 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 800 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T101) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1650 kg bei LI 101 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 825 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder- und
Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde. Dies ist
möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers. Falls es sich um
eine serienmäßige Reifenkombination handelt und diese ohne Einschränkung der
Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt die Notwendigkeit eines
entsprechenden Nachweises.
Die Anlage 7d mit den Seiten 1-17 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ 69R7755 des Auftraggebers Ronal GmbH
Geschäftsstelle Essen, 09.11.2023
