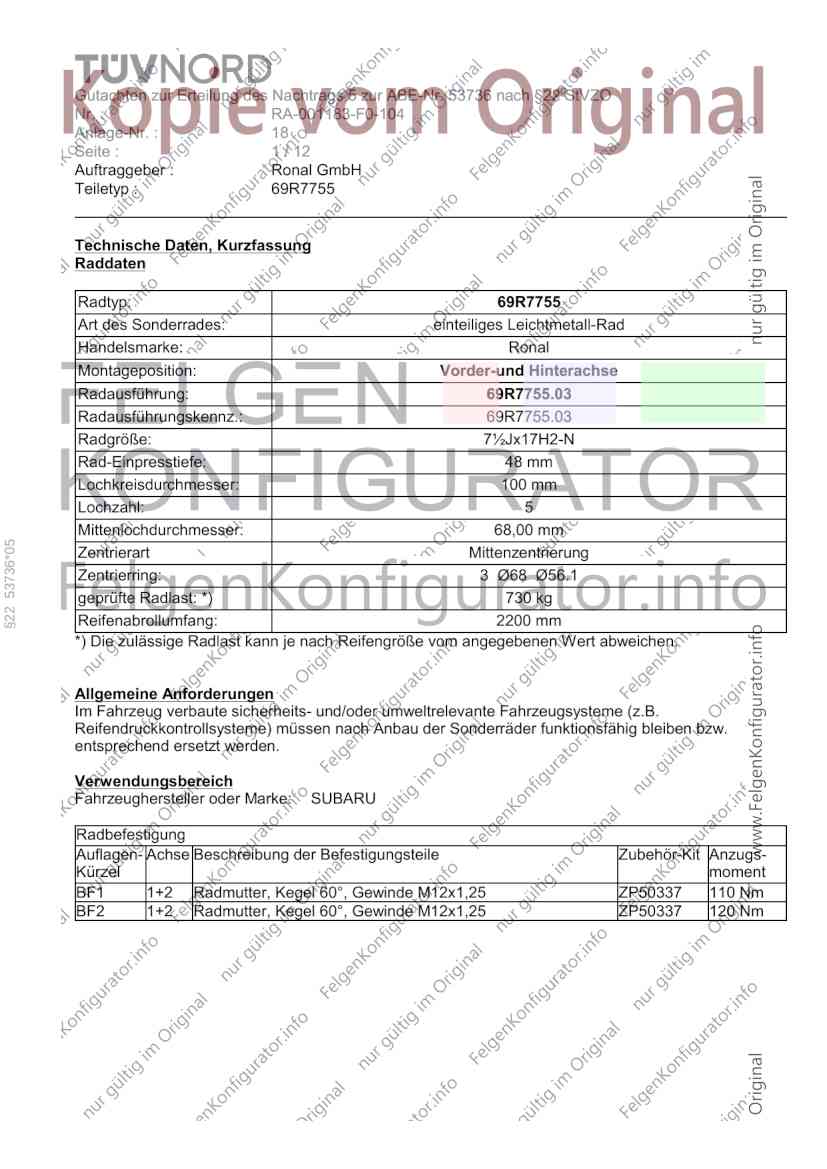

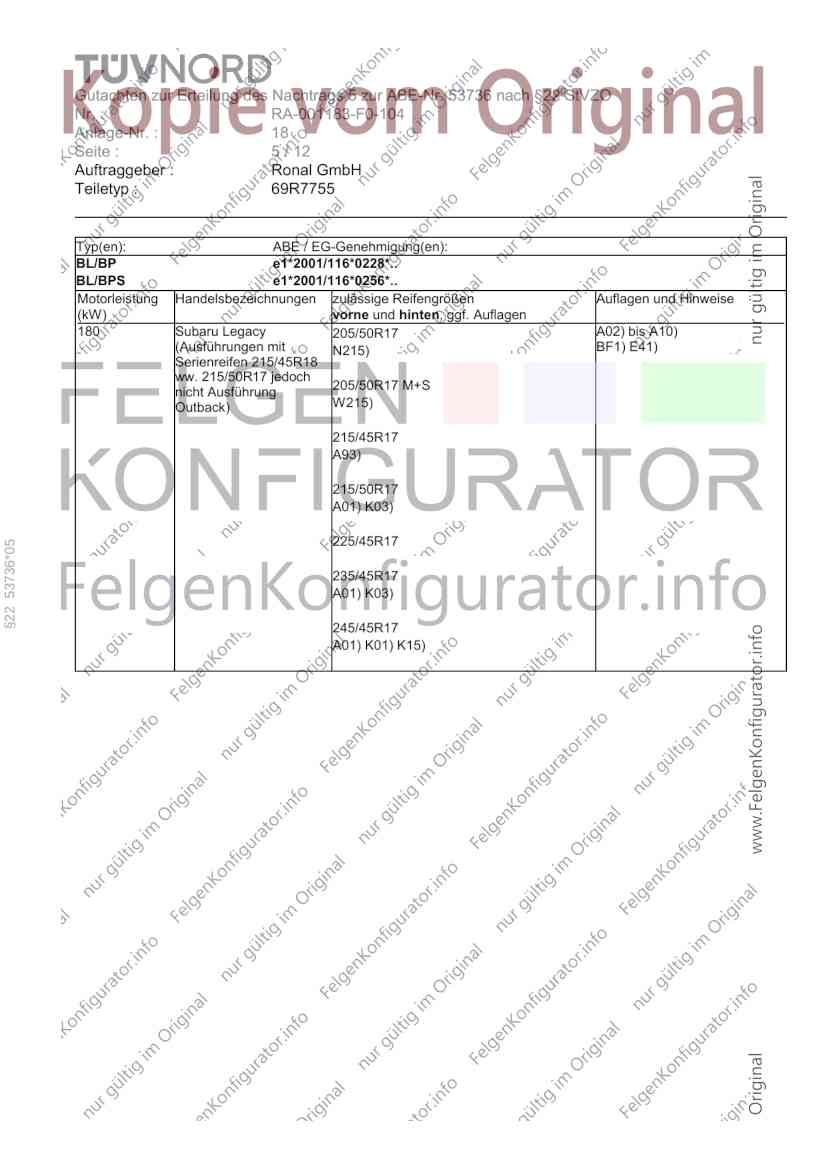

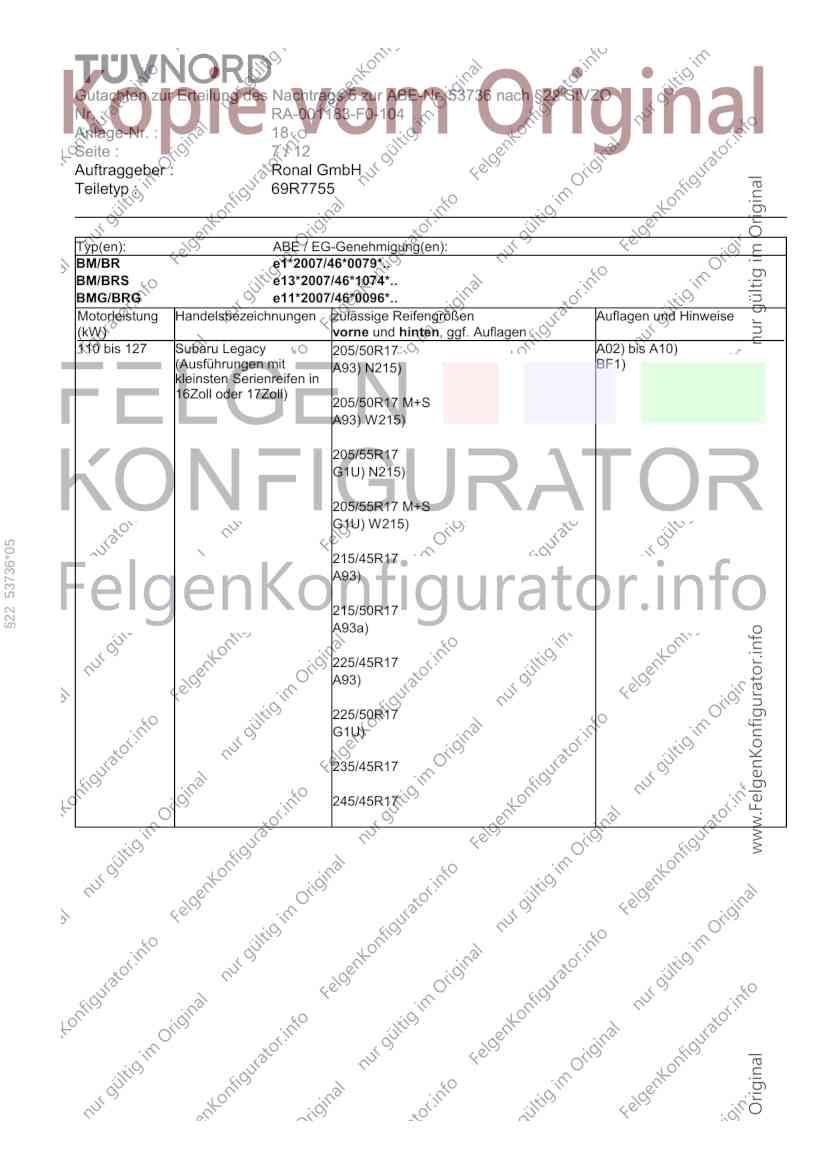

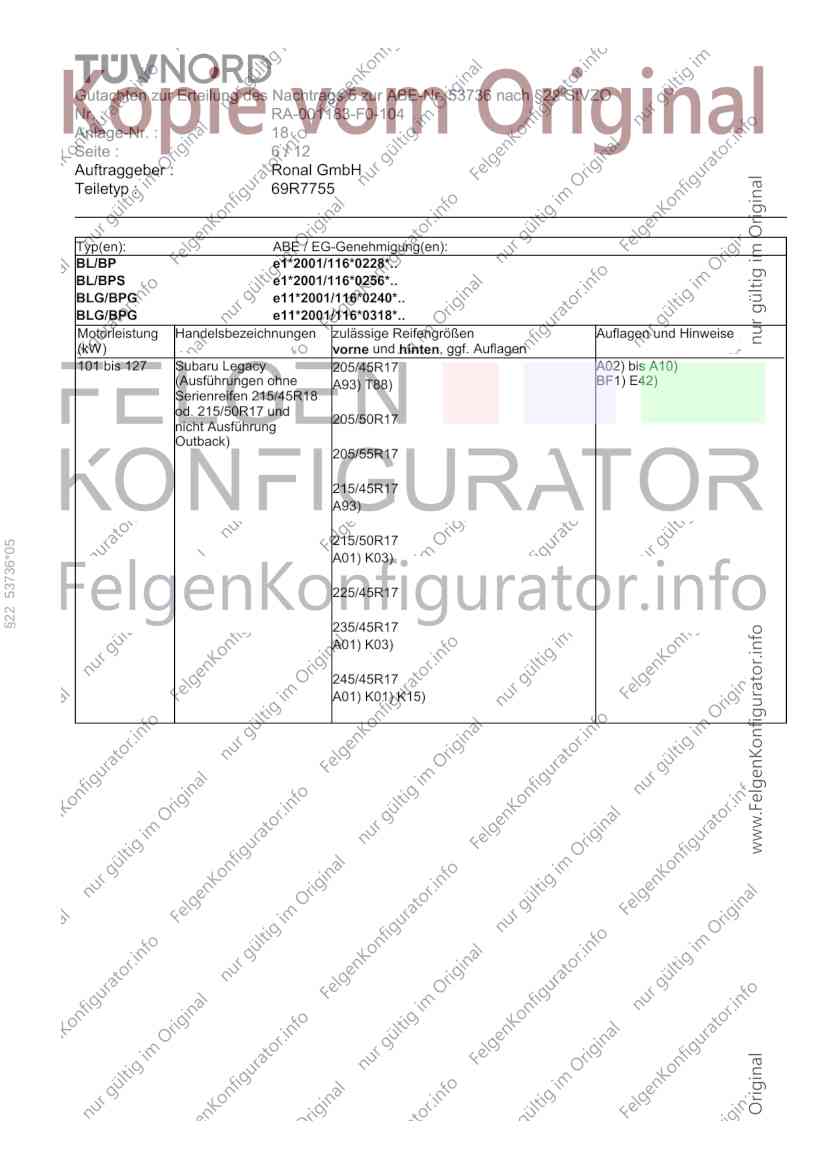

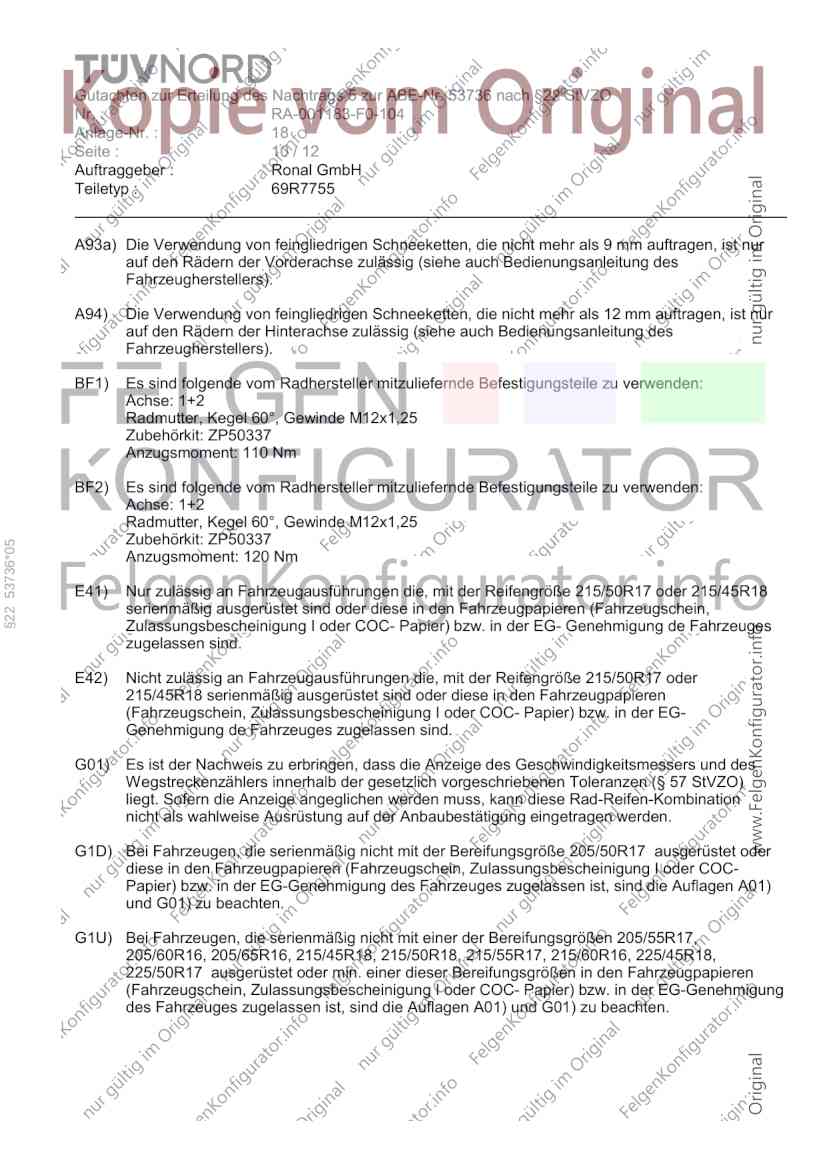

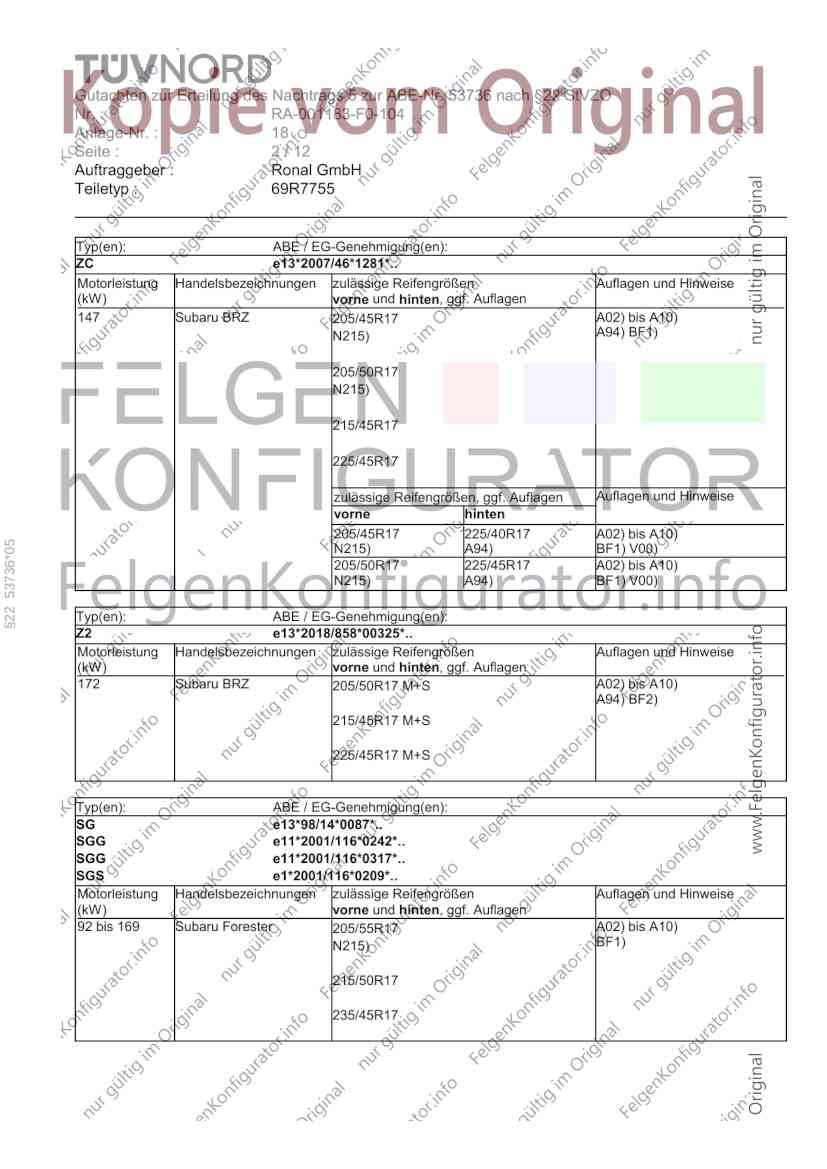

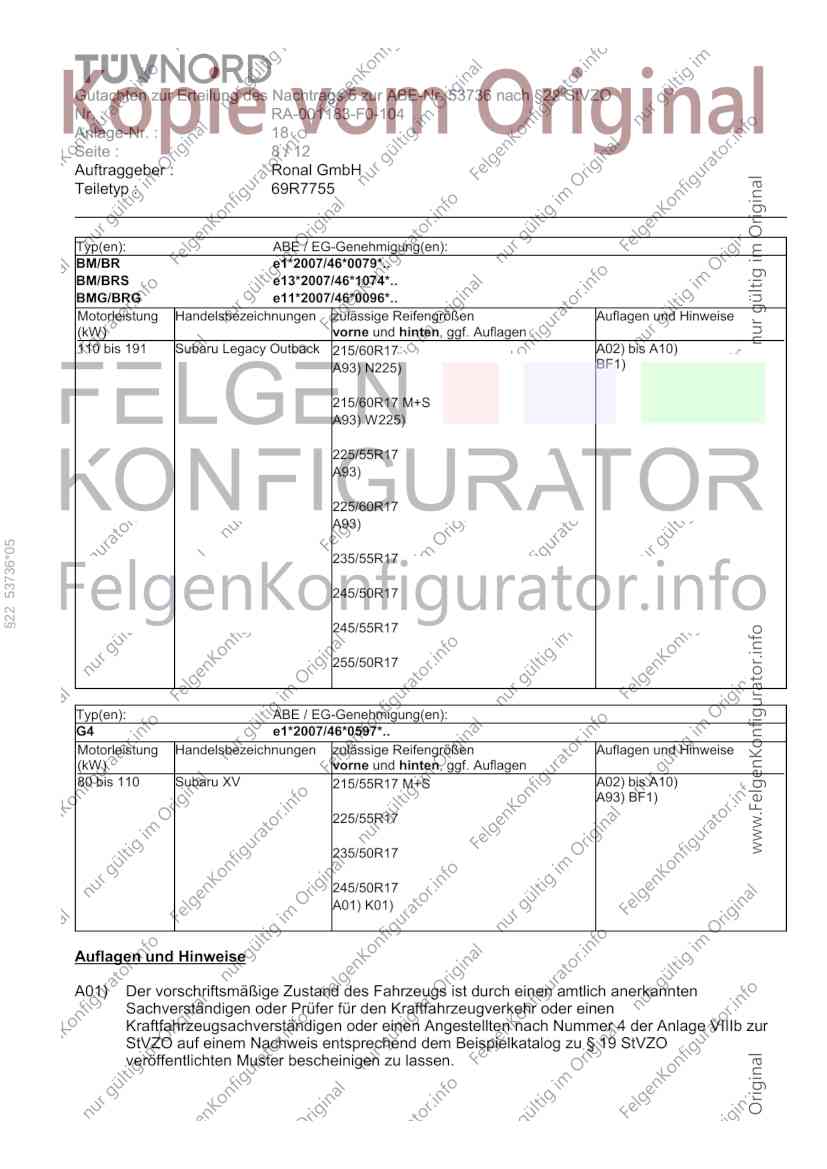

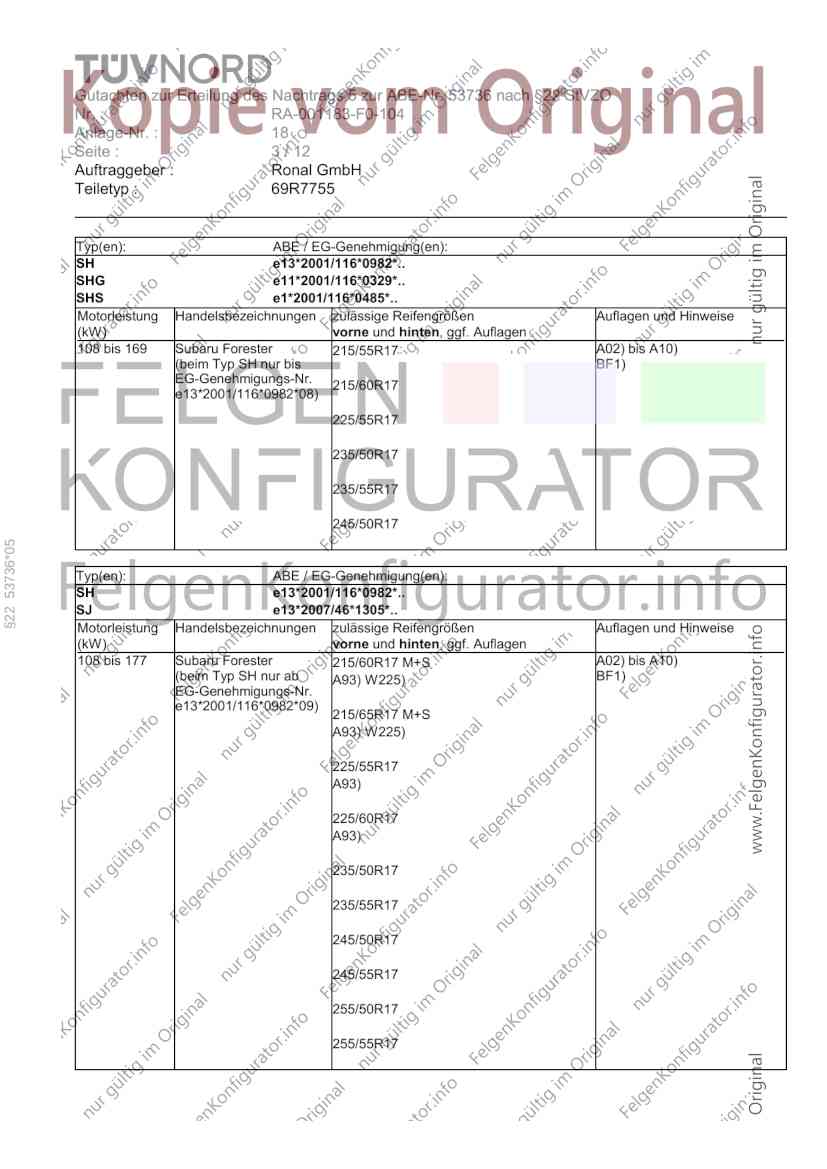

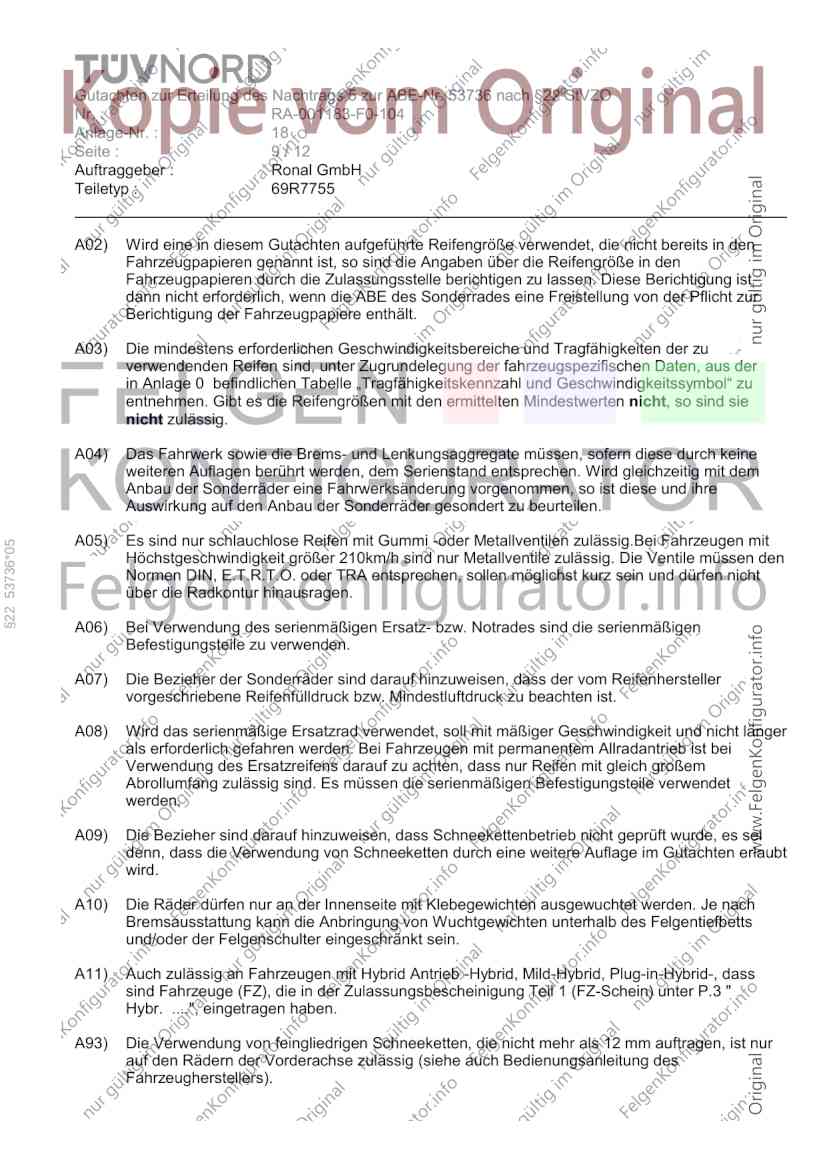

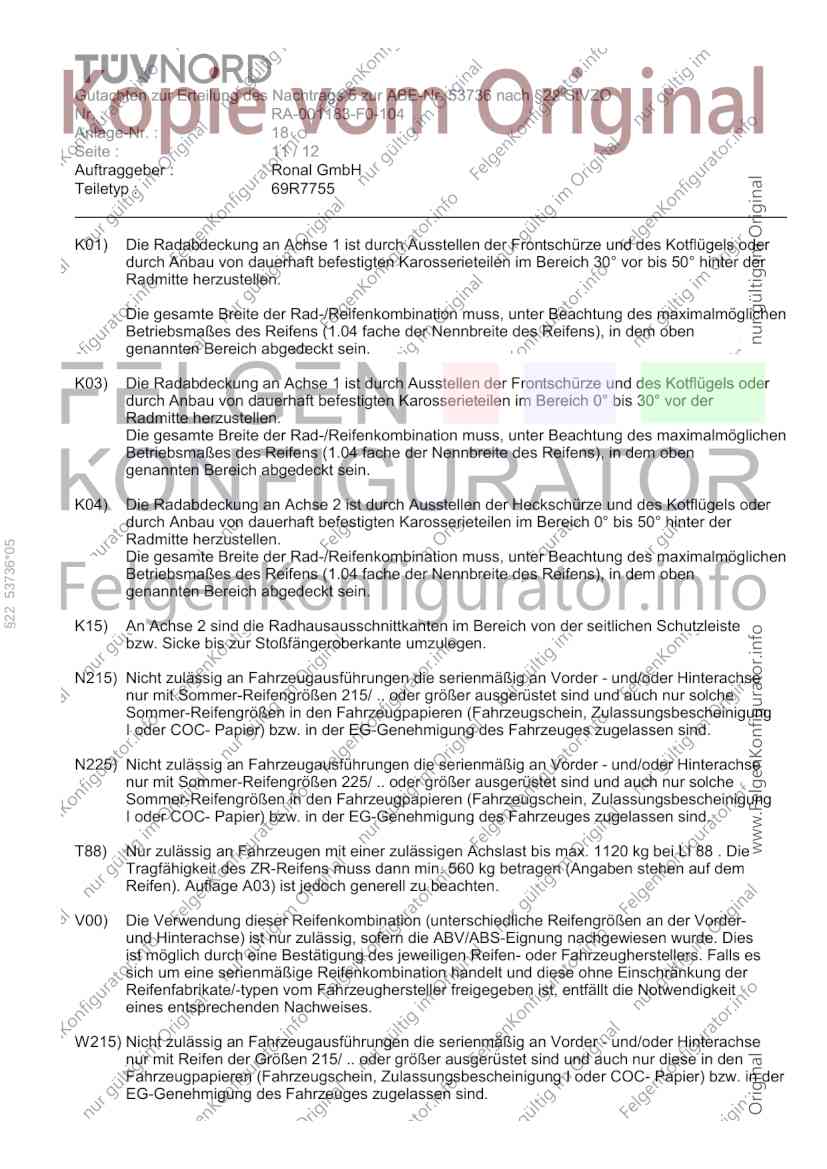

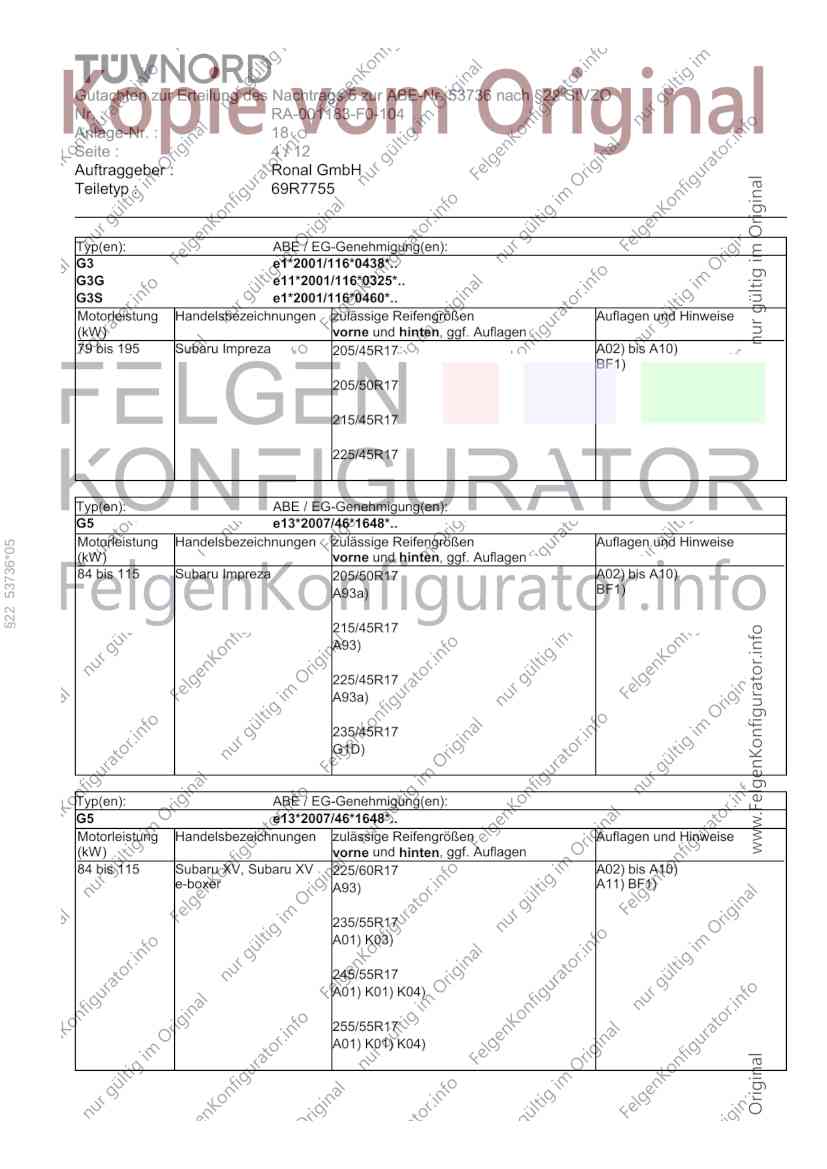

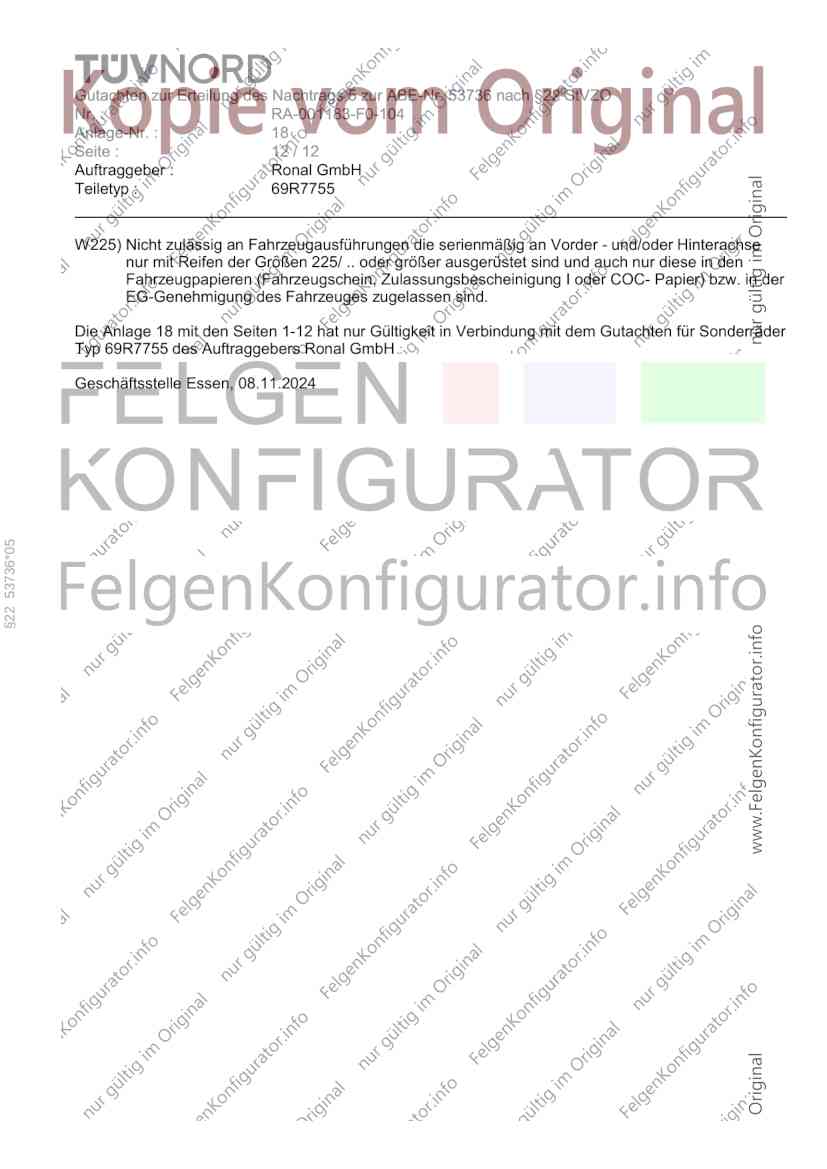

Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 53736 nach §22 StVZO
Nr. : RA-001183-F0-104
Anlage-Nr. : 18
Seite : 1 / 12
Auftraggeber : Ronal GmbH
Teiletyp : 69R7755
Technische Daten, Kurzfassung
Raddaten
Radtyp: 69R7755
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Ronal
Montageposition: Vorder-und Hinterachse
Radausführung: 69R7755.03
Radausführungskennz.: 69R7755.03
Radgröße: 7½Jx17H2-N
Rad-Einpresstiefe: 48 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 5
Mittenlochdurchmesser: 68,00 mm
§22 53736*05
Zentrierart Mittenzentrierung
Zentrierring: 3 Ø68 Ø56.1
geprüfte Radlast: *) 730 kg
Reifenabrollumfang: 2200 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: SUBARU
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radmutter, Kegel 60°, Gewinde M12x1,25 ZP50337 110 Nm
BF2 1+2 Radmutter, Kegel 60°, Gewinde M12x1,25 ZP50337 120 Nm
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 53736 nach §22 StVZO
Nr. : RA-001183-F0-104
Anlage-Nr. : 18
Seite : 2 / 12
Auftraggeber : Ronal GmbH
Teiletyp : 69R7755
Typ(en): ABE / EG-Genehmigung(en):
ZC e13*2007/46*1281*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
147 Subaru BRZ 205/45R17 A02) bis A10)
N215) A94) BF1)
205/50R17
N215)
215/45R17
225/45R17
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/45R17 225/40R17 A02) bis A10)
§22 53736*05
N215) A94) BF1) V00)
205/50R17 225/45R17 A02) bis A10)
N215) A94) BF1) V00)
Typ(en): ABE / EG-Genehmigung(en):
Z2 e13*2018/858*00325*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
172 Subaru BRZ 205/50R17 M+S A02) bis A10)
A94) BF2)
215/45R17 M+S
225/45R17 M+S
Typ(en): ABE / EG-Genehmigung(en):
SG e13*98/14*0087*..
SGG e11*2001/116*0242*..
SGG e11*2001/116*0317*..
SGS e1*2001/116*0209*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
92 bis 169 Subaru Forester 205/55R17 A02) bis A10)
N215) BF1)
215/50R17
235/45R17
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 53736 nach §22 StVZO
Nr. : RA-001183-F0-104
Anlage-Nr. : 18
Seite : 3 / 12
Auftraggeber : Ronal GmbH
Teiletyp : 69R7755
Typ(en): ABE / EG-Genehmigung(en):
SH e13*2001/116*0982*..
SHG e11*2001/116*0329*..
SHS e1*2001/116*0485*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
108 bis 169 Subaru Forester 215/55R17 A02) bis A10)
(beim Typ SH nur bis BF1)
EG-Genehmigungs-Nr. 215/60R17
e13*2001/116*0982*08)
225/55R17
235/50R17
235/55R17
245/50R17
§22 53736*05
Typ(en): ABE / EG-Genehmigung(en):
SH e13*2001/116*0982*..
SJ e13*2007/46*1305*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
108 bis 177 Subaru Forester 215/60R17 M+S A02) bis A10)
(beim Typ SH nur ab A93) W225) BF1)
EG-Genehmigungs-Nr.
e13*2001/116*0982*09)
215/65R17 M+S
A93) W225)
225/55R17
A93)
225/60R17
A93)
235/50R17
235/55R17
245/50R17
245/55R17
255/50R17
255/55R17
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 53736 nach §22 StVZO
Nr. : RA-001183-F0-104
Anlage-Nr. : 18
Seite : 4 / 12
Auftraggeber : Ronal GmbH
Teiletyp : 69R7755
Typ(en): ABE / EG-Genehmigung(en):
G3 e1*2001/116*0438*..
G3G e11*2001/116*0325*..
G3S e1*2001/116*0460*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
79 bis 195 Subaru Impreza 205/45R17 A02) bis A10)
BF1)
205/50R17
215/45R17
225/45R17
Typ(en): ABE / EG-Genehmigung(en):
G5 e13*2007/46*1648*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
§22 53736*05
(kW) vorne und hinten, ggf. Auflagen
84 bis 115 Subaru Impreza 205/50R17 A02) bis A10)
A93a) BF1)
215/45R17
A93)
225/45R17
A93a)
235/45R17
G1D)
Typ(en): ABE / EG-Genehmigung(en):
G5 e13*2007/46*1648*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
84 bis 115 Subaru XV, Subaru XV 225/60R17 A02) bis A10)
e-boxer A93) A11) BF1)
235/55R17
A01) K03)
245/55R17
A01) K01) K04)
255/55R17
A01) K01) K04)
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 53736 nach §22 StVZO
Nr. : RA-001183-F0-104
Anlage-Nr. : 18
Seite : 5 / 12
Auftraggeber : Ronal GmbH
Teiletyp : 69R7755
Typ(en): ABE / EG-Genehmigung(en):
BL/BP e1*2001/116*0228*..
BL/BPS e1*2001/116*0256*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
180 Subaru Legacy 205/50R17 A02) bis A10)
(Ausführungen mit N215) BF1) E41)
Serienreifen 215/45R18
ww. 215/50R17 jedoch
205/50R17 M+S
nicht Ausführung
Outback) W215)
215/45R17
A93)
215/50R17
A01) K03)
225/45R17
§22 53736*05
235/45R17
A01) K03)
245/45R17
A01) K01) K15)
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 53736 nach §22 StVZO
Nr. : RA-001183-F0-104
Anlage-Nr. : 18
Seite : 6 / 12
Auftraggeber : Ronal GmbH
Teiletyp : 69R7755
Typ(en): ABE / EG-Genehmigung(en):
BL/BP e1*2001/116*0228*..
BL/BPS e1*2001/116*0256*..
BLG/BPG e11*2001/116*0240*..
BLG/BPG e11*2001/116*0318*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
101 bis 127 Subaru Legacy 205/45R17 A02) bis A10)
(Ausführungen ohne A93) T88) BF1) E42)
Serienreifen 215/45R18
od. 215/50R17 und
205/50R17
nicht Ausführung
Outback)
205/55R17
215/45R17
A93)
215/50R17
§22 53736*05
A01) K03)
225/45R17
235/45R17
A01) K03)
245/45R17
A01) K01) K15)
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 53736 nach §22 StVZO
Nr. : RA-001183-F0-104
Anlage-Nr. : 18
Seite : 7 / 12
Auftraggeber : Ronal GmbH
Teiletyp : 69R7755
Typ(en): ABE / EG-Genehmigung(en):
BM/BR e1*2007/46*0079*..
BM/BRS e13*2007/46*1074*..
BMG/BRG e11*2007/46*0096*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 127 Subaru Legacy 205/50R17 A02) bis A10)
(Ausführungen mit A93) N215) BF1)
kleinsten Serienreifen in
16Zoll oder 17Zoll)
205/50R17 M+S
A93) W215)
205/55R17
G1U) N215)
205/55R17 M+S
G1U) W215)
§22 53736*05
215/45R17
A93)
215/50R17
A93a)
225/45R17
A93)
225/50R17
G1U)
235/45R17
245/45R17
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 53736 nach §22 StVZO
Nr. : RA-001183-F0-104
Anlage-Nr. : 18
Seite : 8 / 12
Auftraggeber : Ronal GmbH
Teiletyp : 69R7755
Typ(en): ABE / EG-Genehmigung(en):
BM/BR e1*2007/46*0079*..
BM/BRS e13*2007/46*1074*..
BMG/BRG e11*2007/46*0096*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 191 Subaru Legacy Outback 215/60R17 A02) bis A10)
A93) N225) BF1)
215/60R17 M+S
A93) W225)
225/55R17
A93)
225/60R17
A93)
§22 53736*05
235/55R17
245/50R17
245/55R17
255/50R17
Typ(en): ABE / EG-Genehmigung(en):
G4 e1*2007/46*0597*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 110 Subaru XV 215/55R17 M+S A02) bis A10)
A93) BF1)
225/55R17
235/50R17
245/50R17
A01) K01)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 53736 nach §22 StVZO
Nr. : RA-001183-F0-104
Anlage-Nr. : 18
Seite : 9 / 12
Auftraggeber : Ronal GmbH
Teiletyp : 69R7755
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
§22 53736*05
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass
sind Fahrzeuge (FZ), die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 "
Hybr. ....", eingetragen haben.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 53736 nach §22 StVZO
Nr. : RA-001183-F0-104
Anlage-Nr. : 18
Seite : 10 / 12
Auftraggeber : Ronal GmbH
Teiletyp : 69R7755
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,25
Zubehörkit: ZP50337
Anzugsmoment: 110 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,25
Zubehörkit: ZP50337
§22 53736*05
Anzugsmoment: 120 Nm
E41) Nur zulässig an Fahrzeugausführungen die, mit der Reifengröße 215/50R17 oder 215/45R18
serienmäßig ausgerüstet sind oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG- Genehmigung de Fahrzeuges
zugelassen sind.
E42) Nicht zulässig an Fahrzeugausführungen die, mit der Reifengröße 215/50R17 oder
215/45R18 serienmäßig ausgerüstet sind oder diese in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung de Fahrzeuges zugelassen sind.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
G1D) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 205/50R17 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
G1U) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 205/55R17,
205/60R16, 205/65R16, 215/45R18, 215/50R18, 215/55R17, 215/60R16, 225/45R18,
225/50R17 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 53736 nach §22 StVZO
Nr. : RA-001183-F0-104
Anlage-Nr. : 18
Seite : 11 / 12
Auftraggeber : Ronal GmbH
Teiletyp : 69R7755
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
§22 53736*05
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen Schutzleiste
bzw. Sicke bis zur Stoßfängeroberkante umzulegen.
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
T88) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1120 kg bei LI 88 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 560 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde. Dies
ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers. Falls es
sich um eine serienmäßige Reifenkombination handelt und diese ohne Einschränkung der
Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt die Notwendigkeit
eines entsprechenden Nachweises.
W215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Reifen der Größen 215/ .. oder größer ausgerüstet sind und auch nur diese in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der
EG-Genehmigung des Fahrzeuges zugelassen sind.
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 53736 nach §22 StVZO
Nr. : RA-001183-F0-104
Anlage-Nr. : 18
Seite : 12 / 12
Auftraggeber : Ronal GmbH
Teiletyp : 69R7755
W225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Reifen der Größen 225/ .. oder größer ausgerüstet sind und auch nur diese in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der
EG-Genehmigung des Fahrzeuges zugelassen sind.
Die Anlage 18 mit den Seiten 1-12 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ 69R7755 des Auftraggebers Ronal GmbH
Geschäftsstelle Essen, 08.11.2024
§22 53736*05
