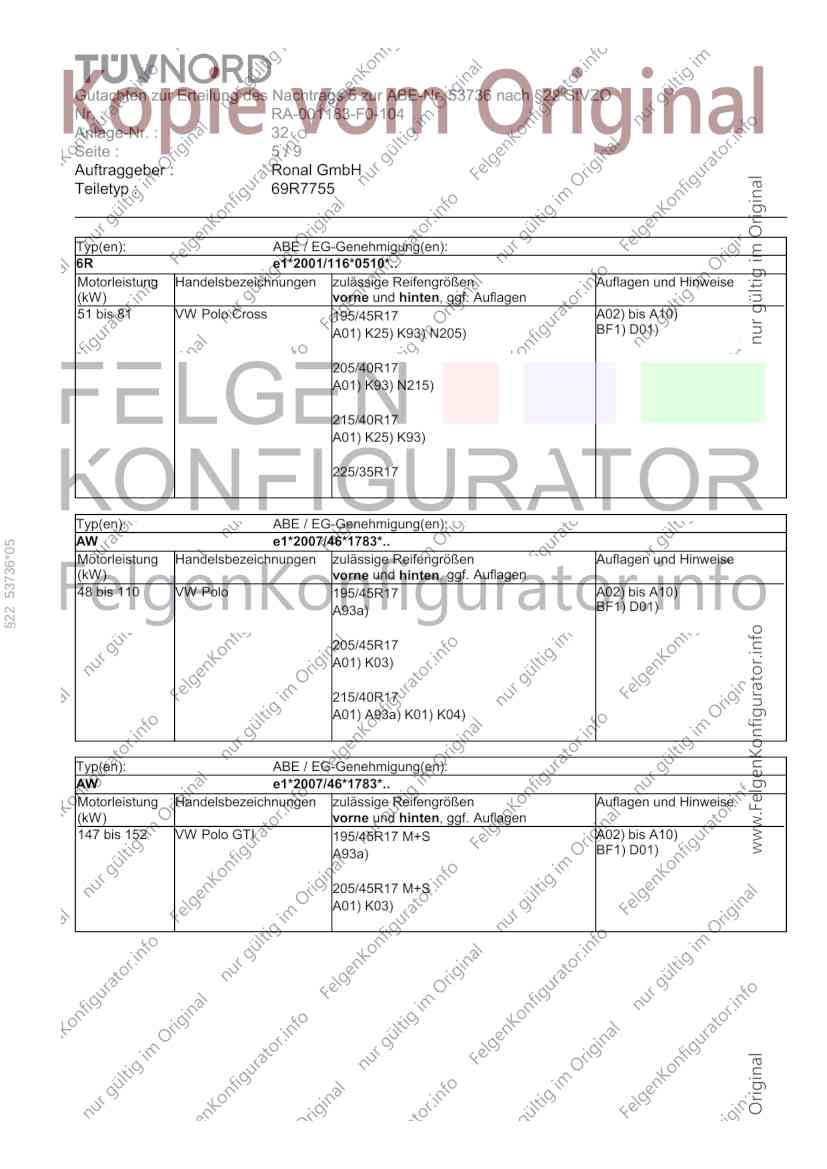

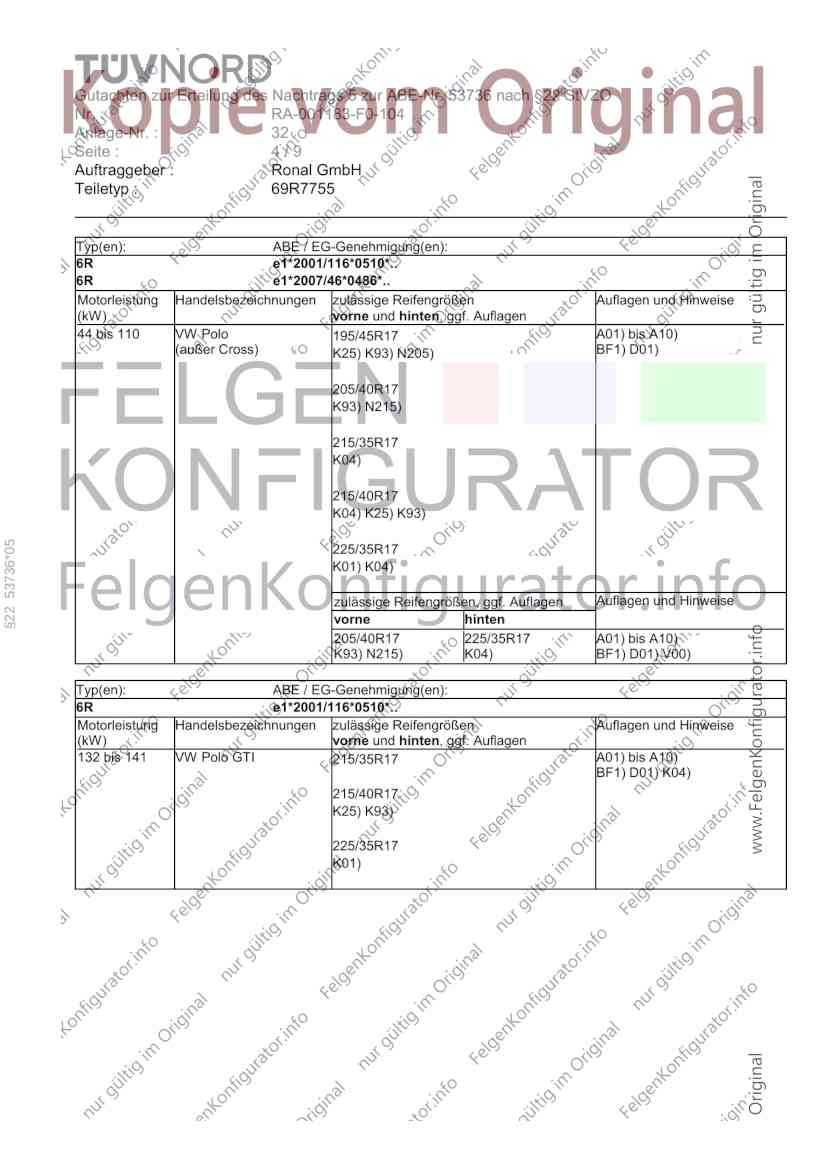

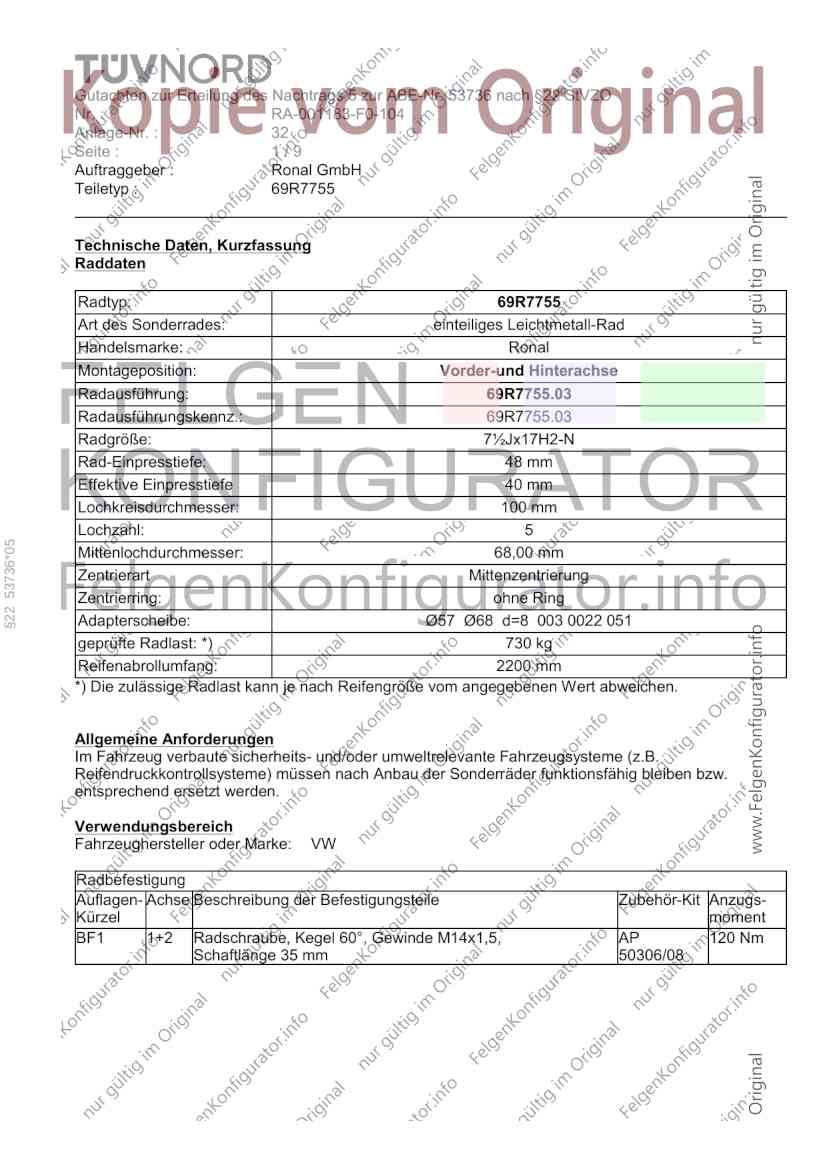

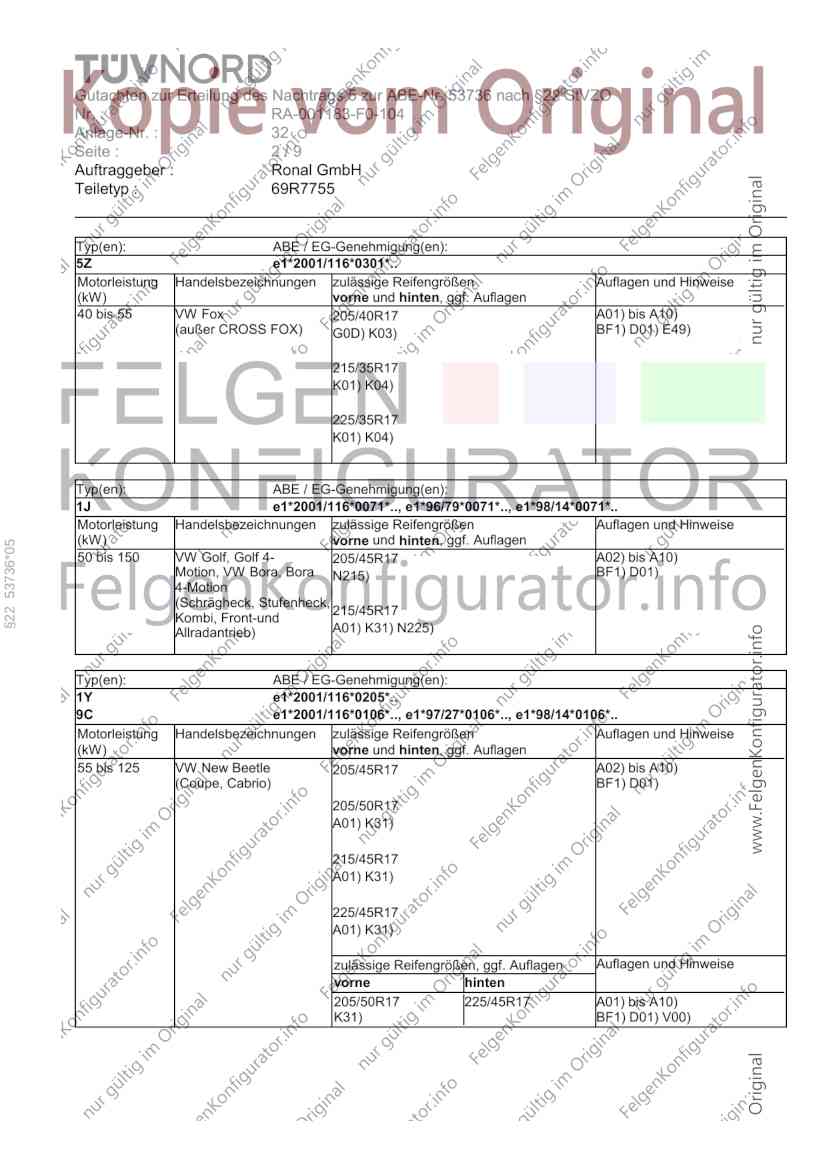

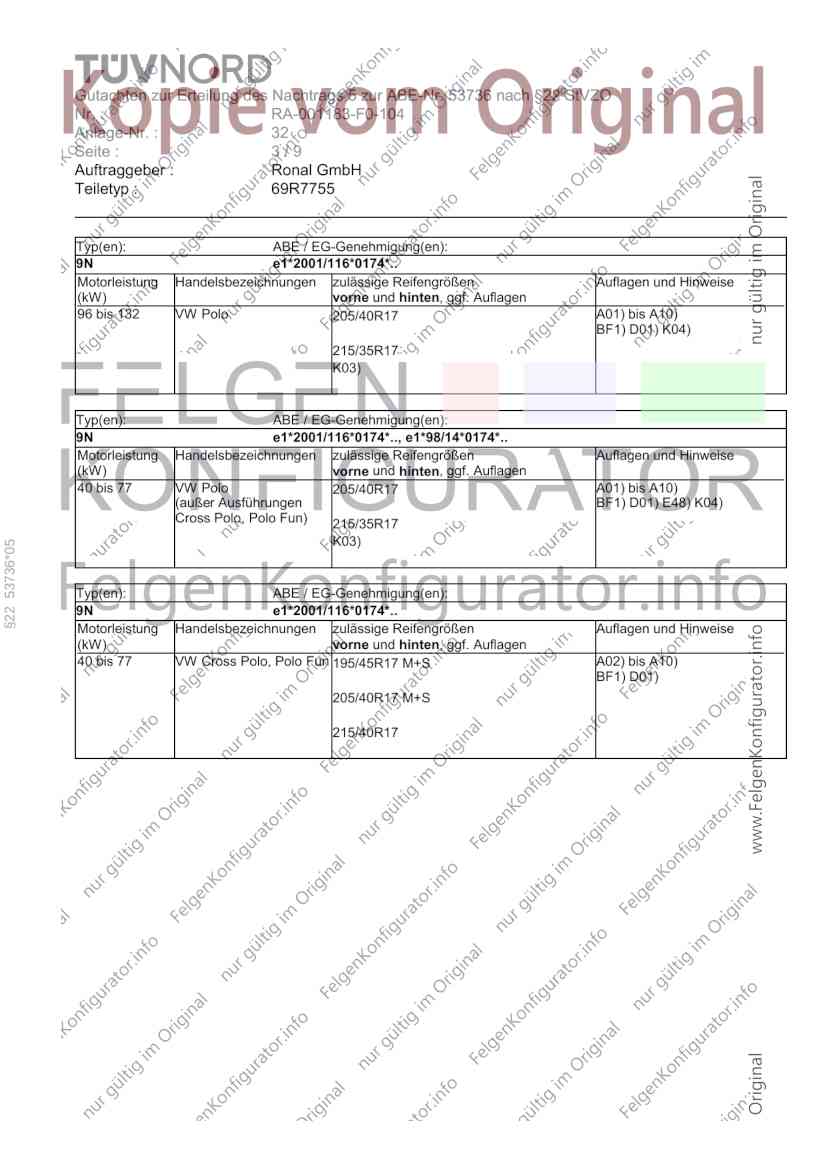

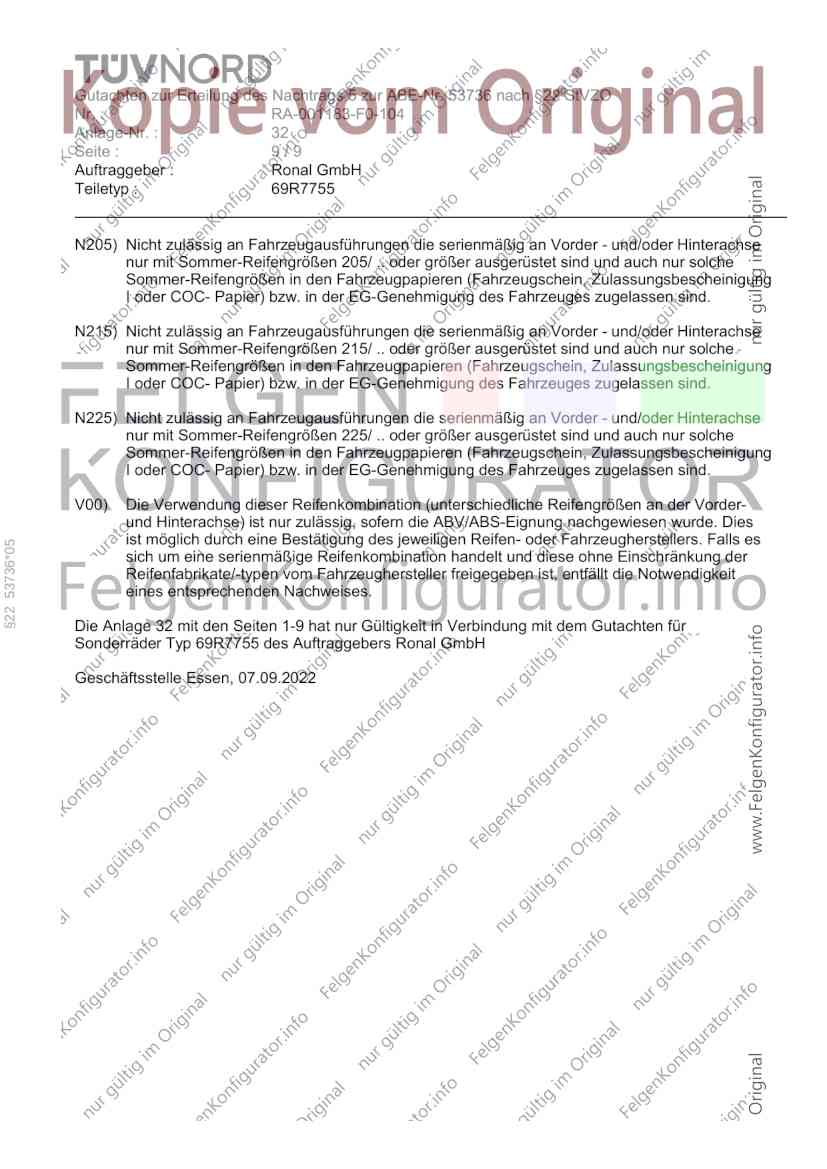

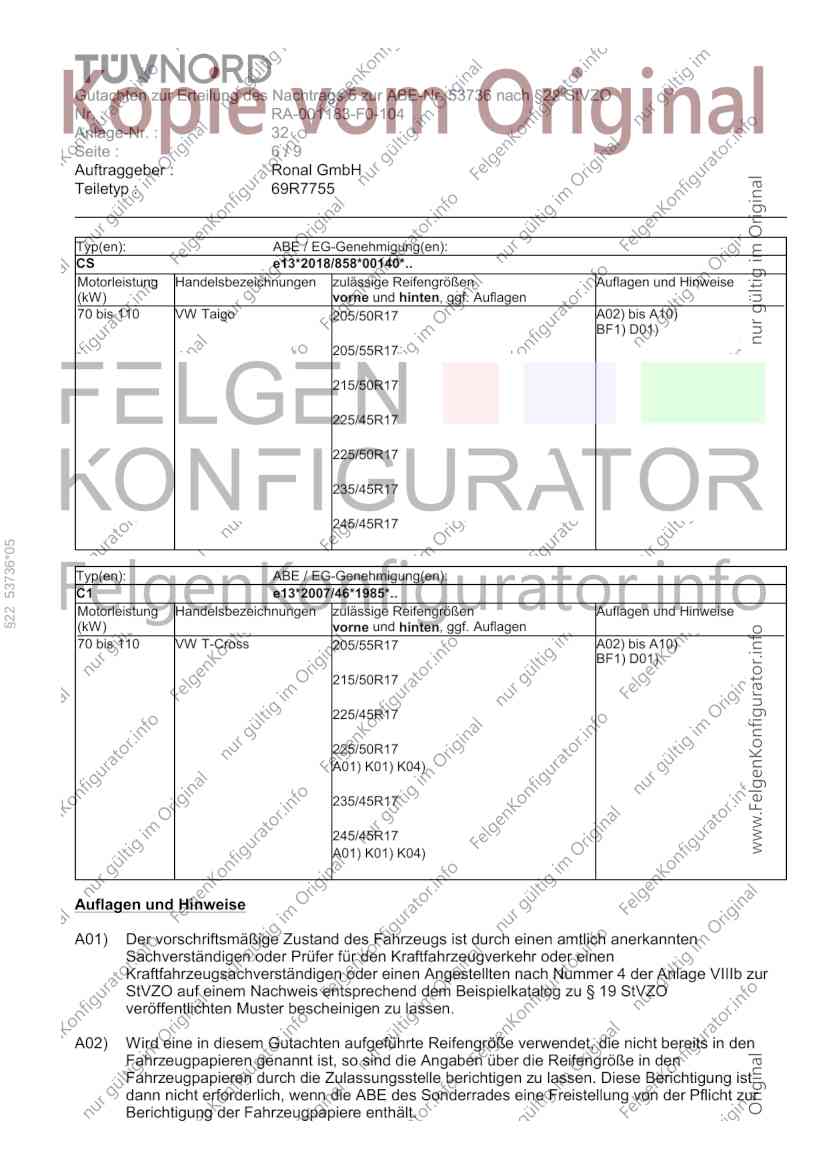

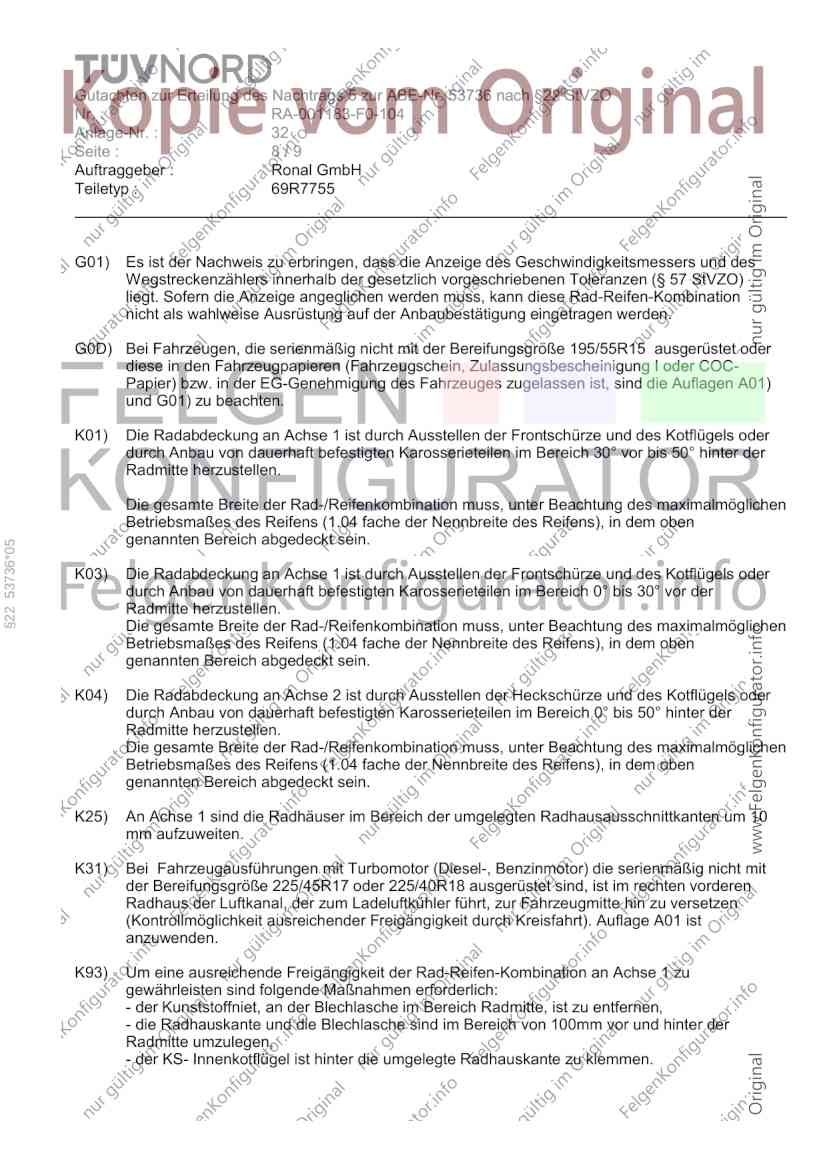

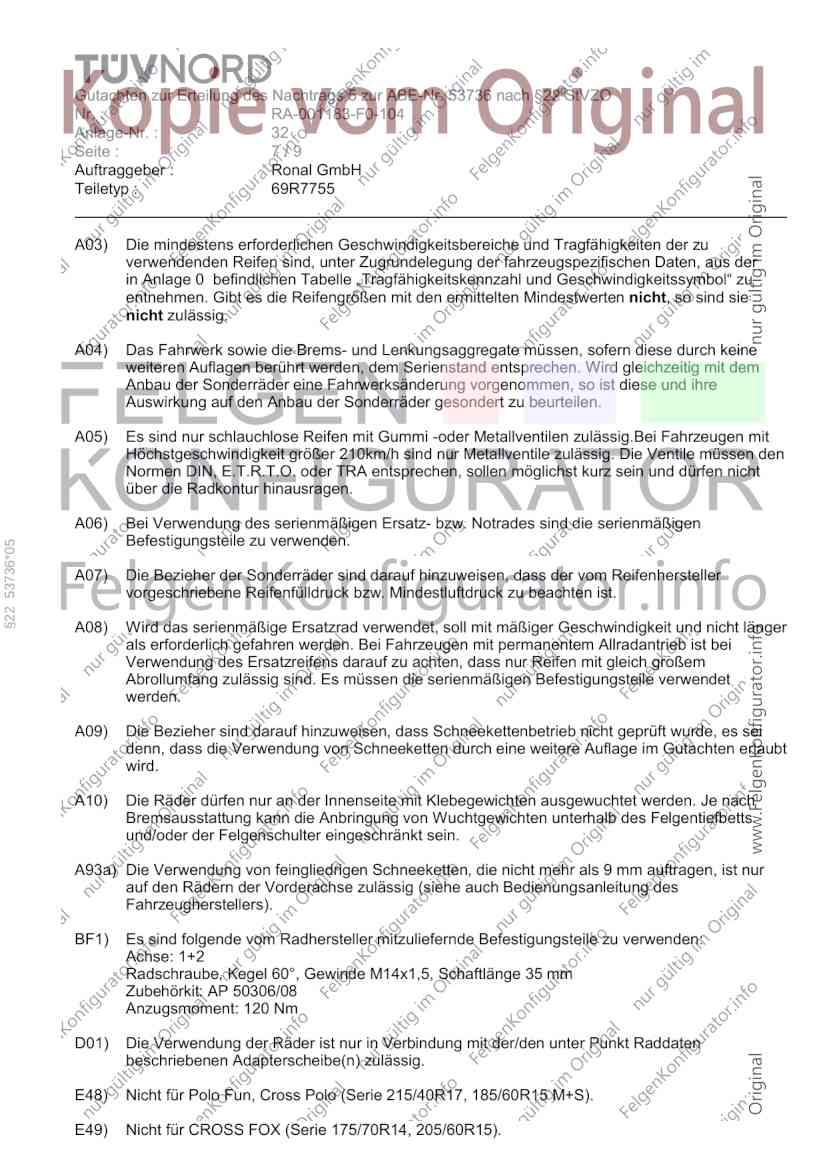

Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 53736 nach §22 StVZO
Nr. : RA-001183-F0-104
Anlage-Nr. : 32
Seite : 1/9
Auftraggeber : Ronal GmbH
Teiletyp : 69R7755
Technische Daten, Kurzfassung
Raddaten
Radtyp: 69R7755
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Ronal
Montageposition: Vorder-und Hinterachse
Radausführung: 69R7755.03
Radausführungskennz.: 69R7755.03
Radgröße: 7½Jx17H2-N
Rad-Einpresstiefe: 48 mm
Effektive Einpresstiefe 40 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 5
§22 53736*05
Mittenlochdurchmesser: 68,00 mm
Zentrierart Mittenzentrierung
Zentrierring: ohne Ring
Adapterscheibe: Ø57 Ø68 d=8 003 0022 051
geprüfte Radlast: *) 730 kg
Reifenabrollumfang: 2200 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: VW
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radschraube, Kegel 60°, Gewinde M14x1,5, AP 120 Nm
Schaftlänge 35 mm 50306/08
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 53736 nach §22 StVZO
Nr. : RA-001183-F0-104
Anlage-Nr. : 32
Seite : 2/9
Auftraggeber : Ronal GmbH
Teiletyp : 69R7755
Typ(en): ABE / EG-Genehmigung(en):
5Z e1*2001/116*0301*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
40 bis 55 VW Fox 205/40R17 A01) bis A10)
(außer CROSS FOX) G0D) K03) BF1) D01) E49)
215/35R17
K01) K04)
225/35R17
K01) K04)
Typ(en): ABE / EG-Genehmigung(en):
1J e1*2001/116*0071*.., e1*96/79*0071*.., e1*98/14*0071*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
§22 53736*05
50 bis 150 VW Golf, Golf 4- 205/45R17 A02) bis A10)
Motion, VW Bora, Bora N215) BF1) D01)
4-Motion
(Schrägheck, Stufenheck,
215/45R17
Kombi, Front-und
Allradantrieb) A01) K31) N225)
Typ(en): ABE / EG-Genehmigung(en):
1Y e1*2001/116*0205*..
9C e1*2001/116*0106*.., e1*97/27*0106*.., e1*98/14*0106*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 125 VW New Beetle 205/45R17 A02) bis A10)
(Coupe, Cabrio) BF1) D01)
205/50R17
A01) K31)
215/45R17
A01) K31)
225/45R17
A01) K31)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/50R17 225/45R17 A01) bis A10)
K31) BF1) D01) V00)
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 53736 nach §22 StVZO
Nr. : RA-001183-F0-104
Anlage-Nr. : 32
Seite : 3/9
Auftraggeber : Ronal GmbH
Teiletyp : 69R7755
Typ(en): ABE / EG-Genehmigung(en):
9N e1*2001/116*0174*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 bis 132 VW Polo 205/40R17 A01) bis A10)
BF1) D01) K04)
215/35R17
K03)
Typ(en): ABE / EG-Genehmigung(en):
9N e1*2001/116*0174*.., e1*98/14*0174*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
40 bis 77 VW Polo 205/40R17 A01) bis A10)
(außer Ausführungen BF1) D01) E48) K04)
Cross Polo, Polo Fun) 215/35R17
K03)
§22 53736*05
Typ(en): ABE / EG-Genehmigung(en):
9N e1*2001/116*0174*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
40 bis 77 VW Cross Polo, Polo Fun 195/45R17 M+S A02) bis A10)
BF1) D01)
205/40R17 M+S
215/40R17
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 53736 nach §22 StVZO
Nr. : RA-001183-F0-104
Anlage-Nr. : 32
Seite : 4/9
Auftraggeber : Ronal GmbH
Teiletyp : 69R7755
Typ(en): ABE / EG-Genehmigung(en):
6R e1*2001/116*0510*..
6R e1*2007/46*0486*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 110 VW Polo 195/45R17 A01) bis A10)
(außer Cross) K25) K93) N205) BF1) D01)
205/40R17
K93) N215)
215/35R17
K04)
215/40R17
K04) K25) K93)
§22 53736*05
225/35R17
K01) K04)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/40R17 225/35R17 A01) bis A10)
K93) N215) K04) BF1) D01) V00)
Typ(en): ABE / EG-Genehmigung(en):
6R e1*2001/116*0510*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
132 bis 141 VW Polo GTI 215/35R17 A01) bis A10)
BF1) D01) K04)
215/40R17
K25) K93)
225/35R17
K01)
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 53736 nach §22 StVZO
Nr. : RA-001183-F0-104
Anlage-Nr. : 32
Seite : 5/9
Auftraggeber : Ronal GmbH
Teiletyp : 69R7755
Typ(en): ABE / EG-Genehmigung(en):
6R e1*2001/116*0510*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 81 VW Polo Cross 195/45R17 A02) bis A10)
A01) K25) K93) N205) BF1) D01)
205/40R17
A01) K93) N215)
215/40R17
A01) K25) K93)
225/35R17
Typ(en): ABE / EG-Genehmigung(en):
AW e1*2007/46*1783*..
§22 53736*05
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
48 bis 110 VW Polo 195/45R17 A02) bis A10)
A93a) BF1) D01)
205/45R17
A01) K03)
215/40R17
A01) A93a) K01) K04)
Typ(en): ABE / EG-Genehmigung(en):
AW e1*2007/46*1783*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
147 bis 152 VW Polo GTI 195/45R17 M+S A02) bis A10)
A93a) BF1) D01)
205/45R17 M+S
A01) K03)
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 53736 nach §22 StVZO
Nr. : RA-001183-F0-104
Anlage-Nr. : 32
Seite : 6/9
Auftraggeber : Ronal GmbH
Teiletyp : 69R7755
Typ(en): ABE / EG-Genehmigung(en):
CS e13*2018/858*00140*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
70 bis 110 VW Taigo 205/50R17 A02) bis A10)
BF1) D01)
205/55R17
215/50R17
225/45R17
225/50R17
235/45R17
245/45R17
§22 53736*05
Typ(en): ABE / EG-Genehmigung(en):
C1 e13*2007/46*1985*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
70 bis 110 VW T-Cross 205/55R17 A02) bis A10)
BF1) D01)
215/50R17
225/45R17
225/50R17
A01) K01) K04)
235/45R17
245/45R17
A01) K01) K04)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 53736 nach §22 StVZO
Nr. : RA-001183-F0-104
Anlage-Nr. : 32
Seite : 7/9
Auftraggeber : Ronal GmbH
Teiletyp : 69R7755
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
§22 53736*05
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 35 mm
Zubehörkit: AP 50306/08
Anzugsmoment: 120 Nm
D01) Die Verwendung der Räder ist nur in Verbindung mit der/den unter Punkt Raddaten
beschriebenen Adapterscheibe(n) zulässig.
E48) Nicht für Polo Fun, Cross Polo (Serie 215/40R17, 185/60R15 M+S).
E49) Nicht für CROSS FOX (Serie 175/70R14, 205/60R15).
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 53736 nach §22 StVZO
Nr. : RA-001183-F0-104
Anlage-Nr. : 32
Seite : 8/9
Auftraggeber : Ronal GmbH
Teiletyp : 69R7755
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
G0D) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 195/55R15 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
§22 53736*05
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um 10
mm aufzuweiten.
K31) Bei Fahrzeugausführungen mit Turbomotor (Diesel-, Benzinmotor) die serienmäßig nicht mit
der Bereifungsgröße 225/45R17 oder 225/40R18 ausgerüstet sind, ist im rechten vorderen
Radhaus der Luftkanal, der zum Ladeluftkühler führt, zur Fahrzeugmitte hin zu versetzen
(Kontrollmöglichkeit ausreichender Freigängigkeit durch Kreisfahrt). Auflage A01 ist
anzuwenden.
K93) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 1 zu
gewährleisten sind folgende Maßnahmen erforderlich:
- der Kunststoffniet, an der Blechlasche im Bereich Radmitte, ist zu entfernen,
- die Radhauskante und die Blechlasche sind im Bereich von 100mm vor und hinter der
Radmitte umzulegen,
- der KS- Innenkotflügel ist hinter die umgelegte Radhauskante zu klemmen.
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 53736 nach §22 StVZO
Nr. : RA-001183-F0-104
Anlage-Nr. : 32
Seite : 9/9
Auftraggeber : Ronal GmbH
Teiletyp : 69R7755
N205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 205/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde. Dies
ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers. Falls es
§22 53736*05
sich um eine serienmäßige Reifenkombination handelt und diese ohne Einschränkung der
Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt die Notwendigkeit
eines entsprechenden Nachweises.
Die Anlage 32 mit den Seiten 1-9 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ 69R7755 des Auftraggebers Ronal GmbH
Geschäftsstelle Essen, 07.09.2022
