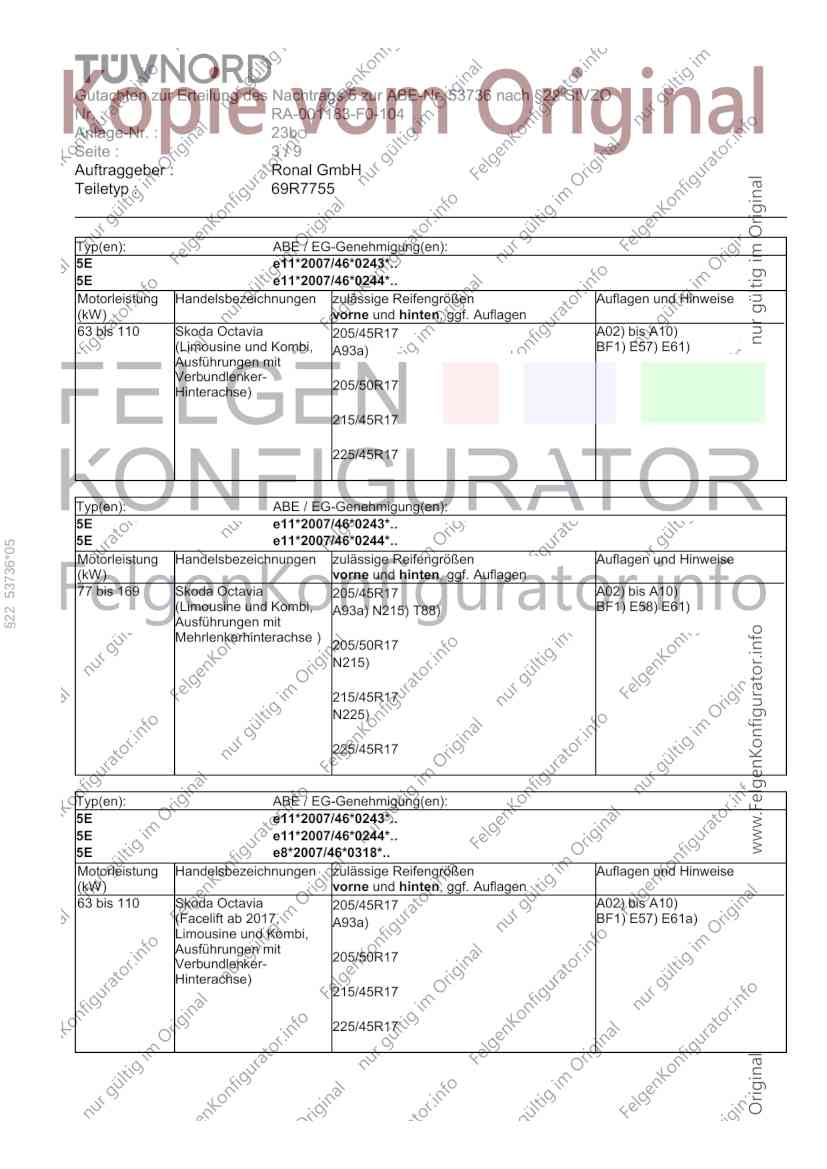

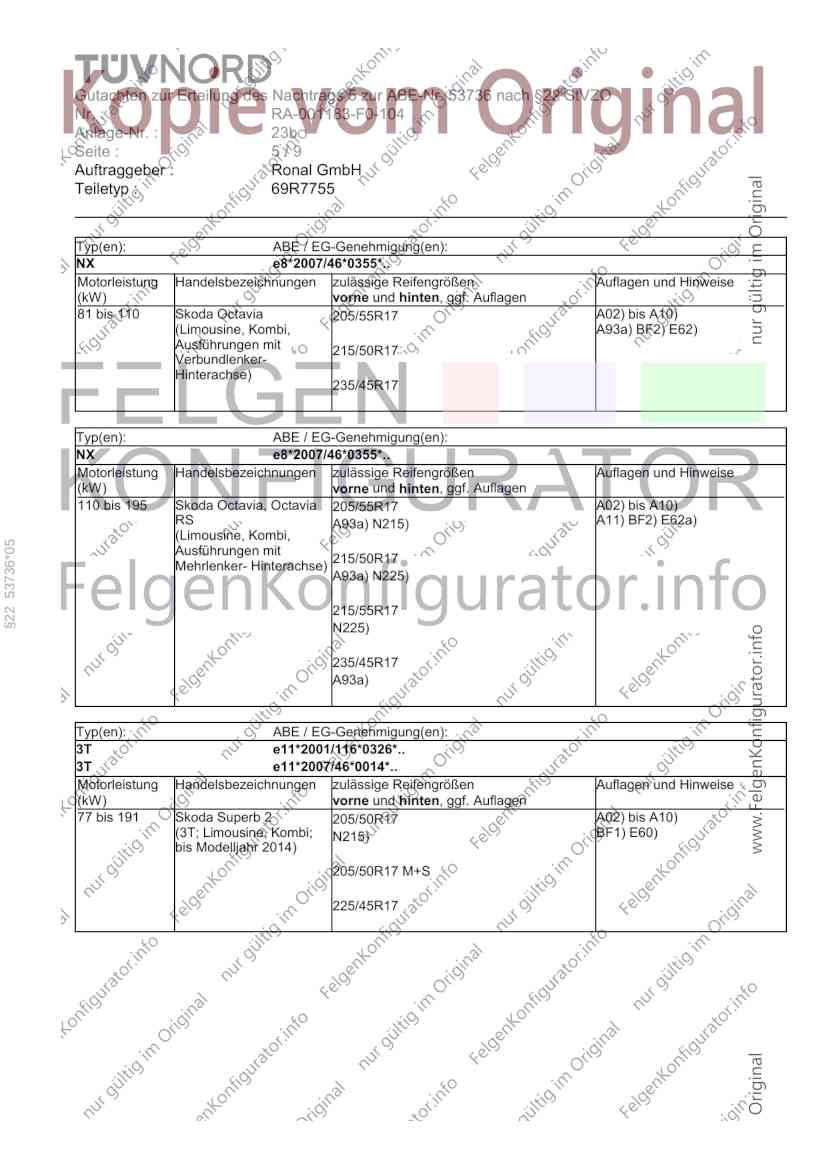

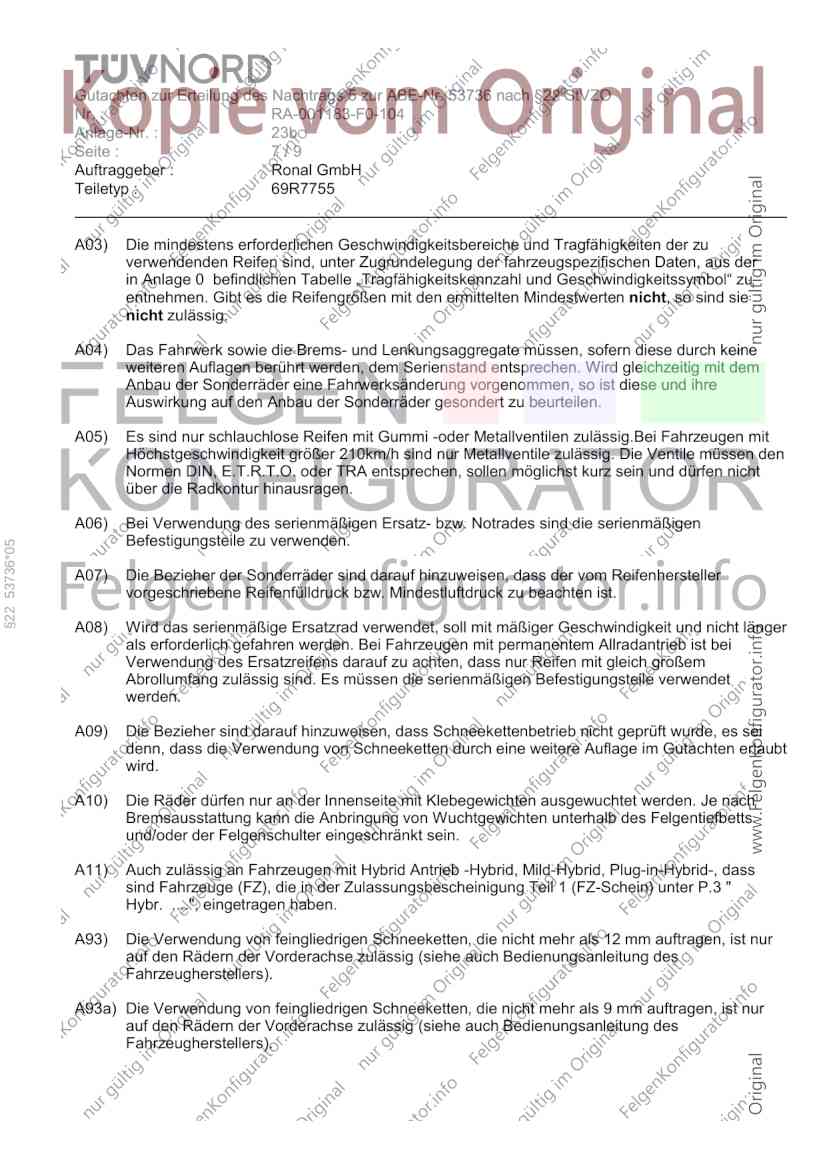

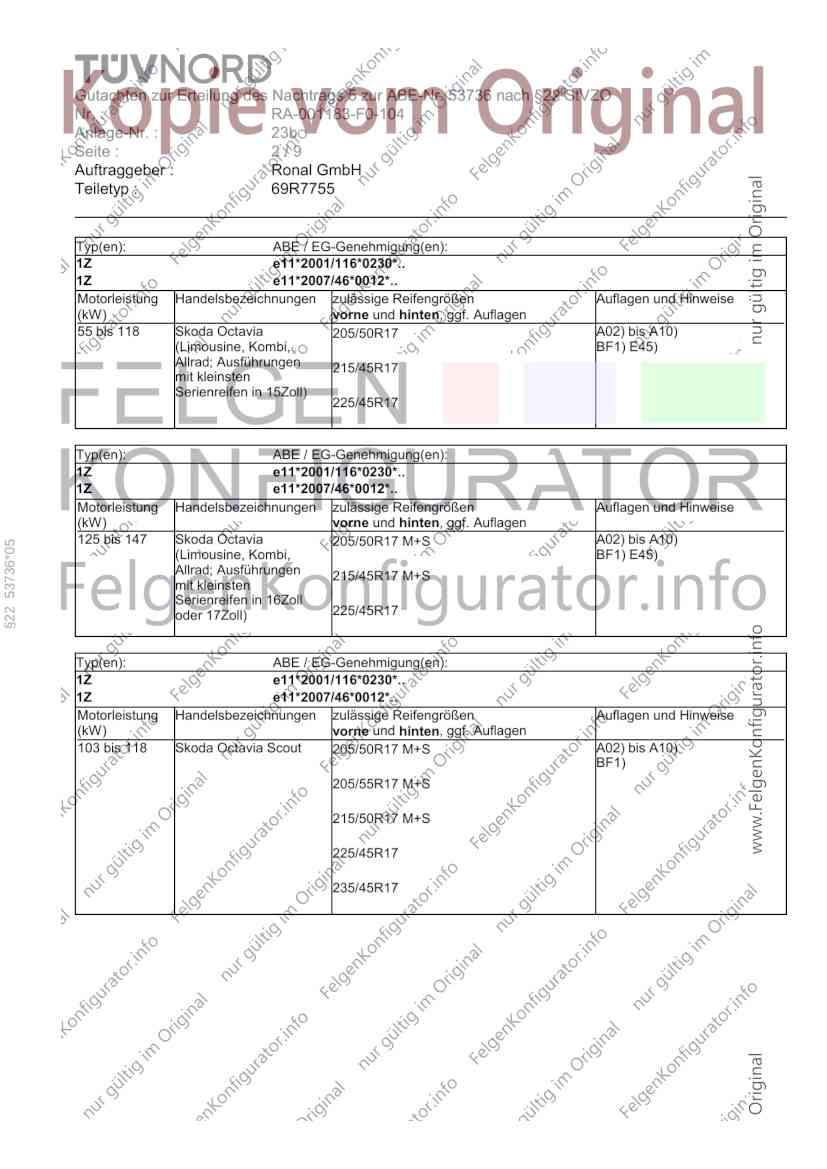

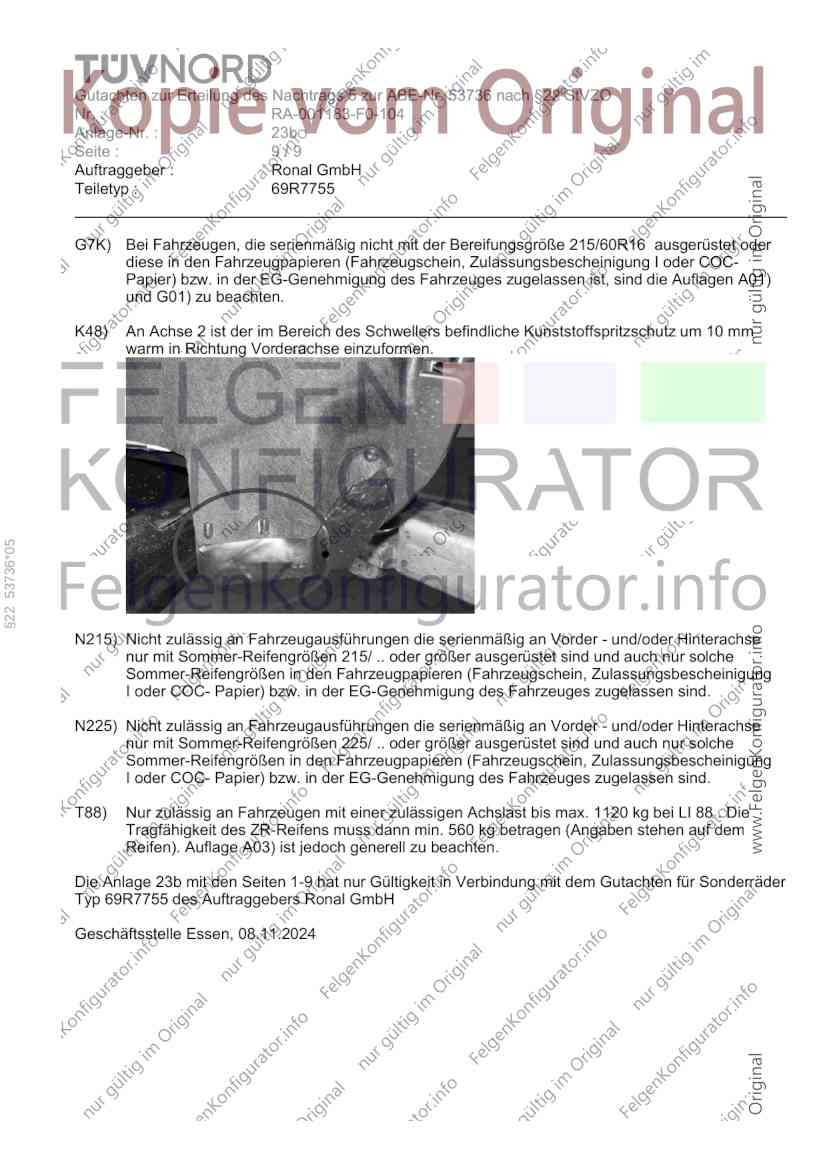

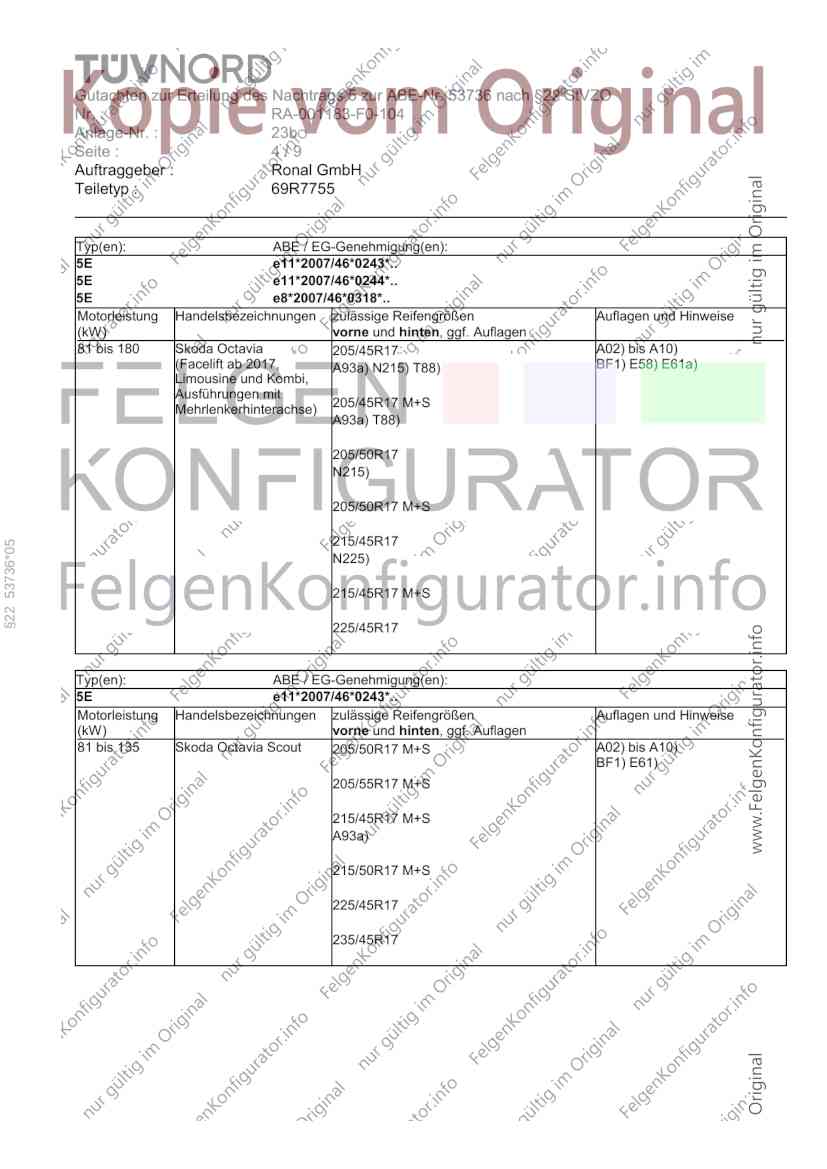

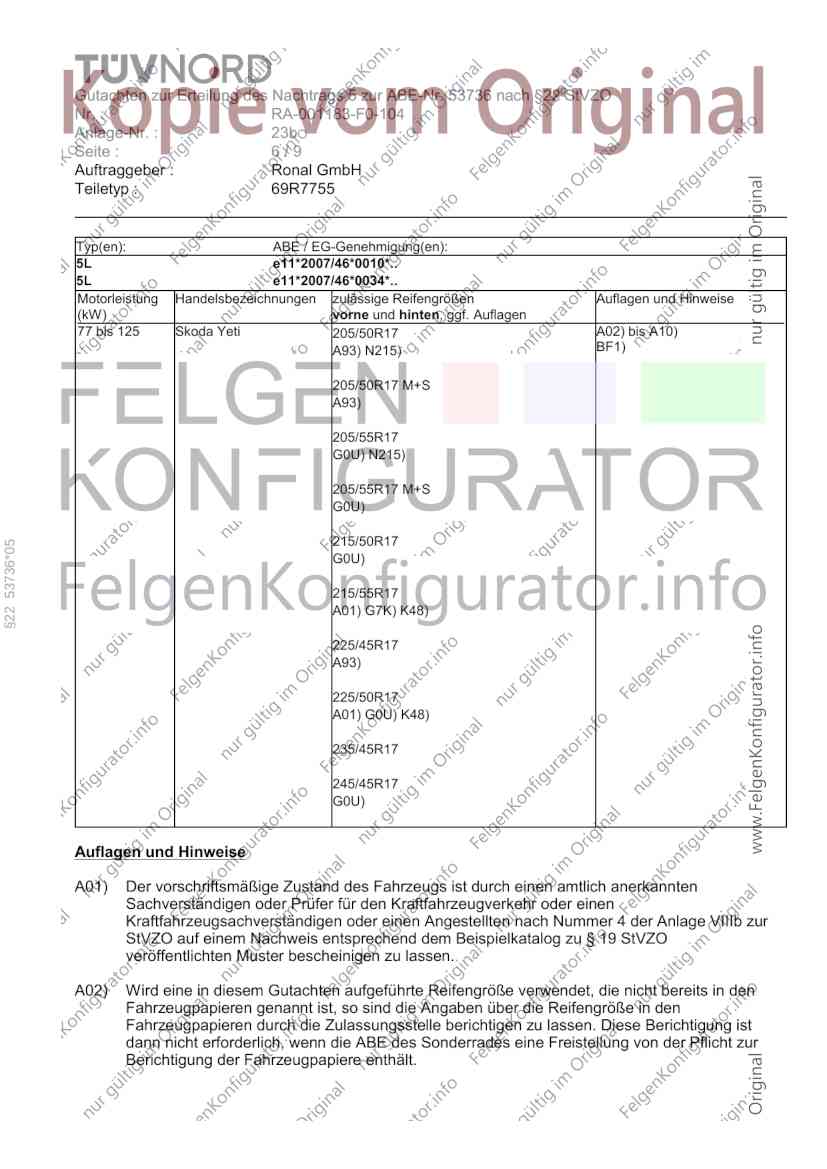

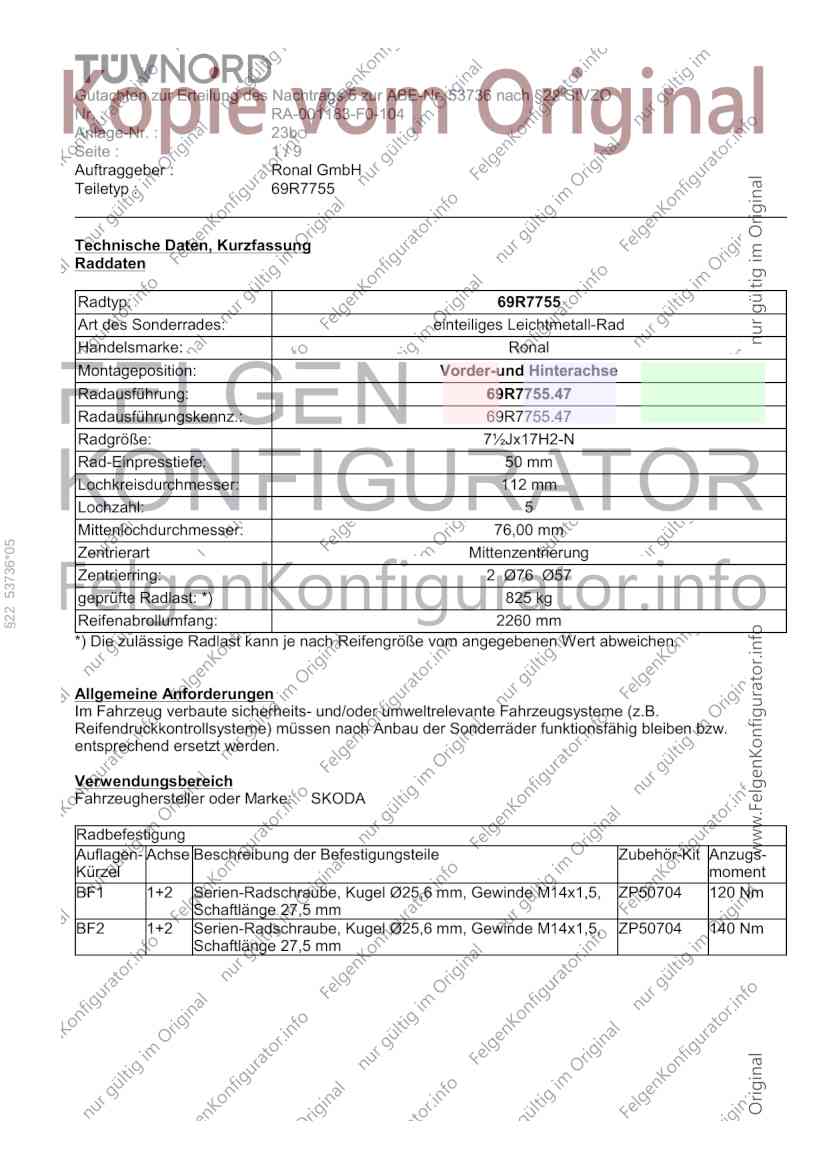

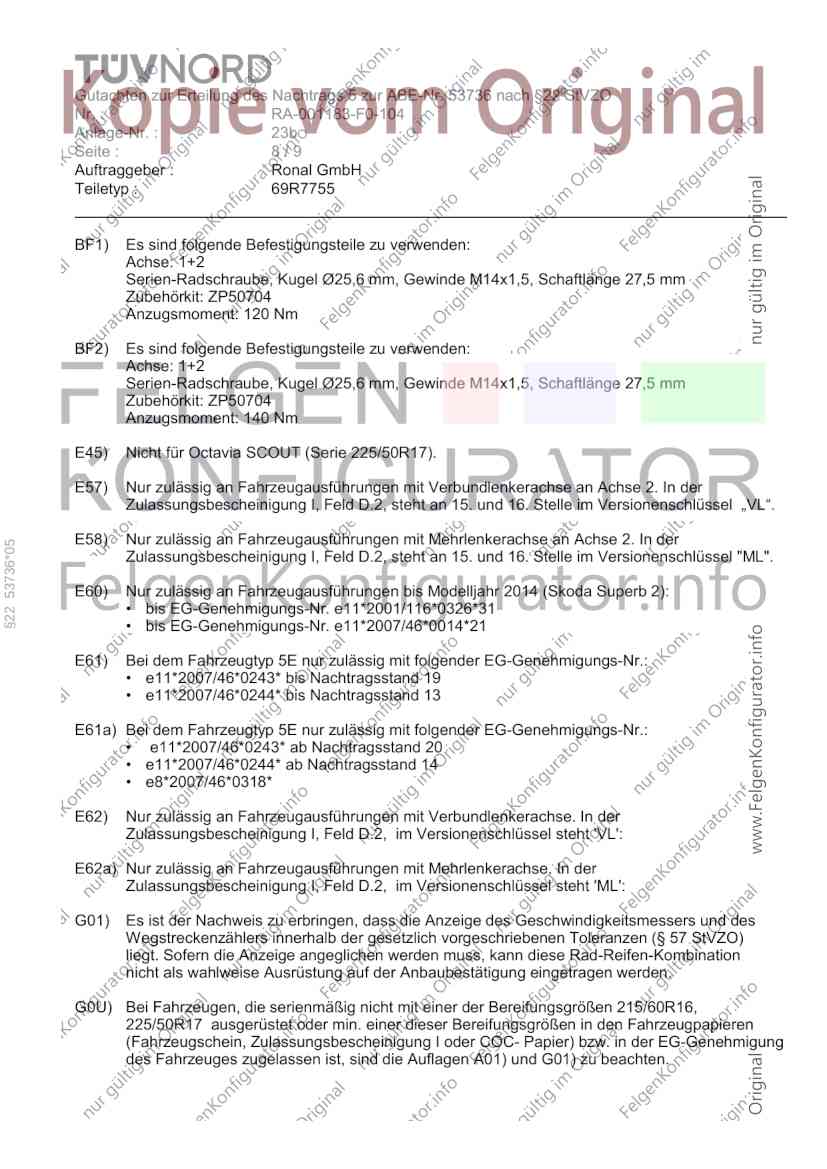

Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 53736 nach §22 StVZO
Nr. : RA-001183-F0-104
Anlage-Nr. : 23b
Seite : 1/9
Auftraggeber : Ronal GmbH
Teiletyp : 69R7755
Technische Daten, Kurzfassung
Raddaten
Radtyp: 69R7755
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Ronal
Montageposition: Vorder-und Hinterachse
Radausführung: 69R7755.47
Radausführungskennz.: 69R7755.47
Radgröße: 7½Jx17H2-N
Rad-Einpresstiefe: 50 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,00 mm
§22 53736*05
Zentrierart Mittenzentrierung
Zentrierring: 2 Ø76 Ø57
geprüfte Radlast: *) 825 kg
Reifenabrollumfang: 2260 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: SKODA
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Serien-Radschraube, Kugel Ø25,6 mm, Gewinde M14x1,5, ZP50704 120 Nm
Schaftlänge 27,5 mm
BF2 1+2 Serien-Radschraube, Kugel Ø25,6 mm, Gewinde M14x1,5, ZP50704 140 Nm
Schaftlänge 27,5 mm
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 53736 nach §22 StVZO
Nr. : RA-001183-F0-104
Anlage-Nr. : 23b
Seite : 2/9
Auftraggeber : Ronal GmbH
Teiletyp : 69R7755
Typ(en): ABE / EG-Genehmigung(en):
1Z e11*2001/116*0230*..
1Z e11*2007/46*0012*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 118 Skoda Octavia 205/50R17 A02) bis A10)
(Limousine, Kombi, BF1) E45)
Allrad; Ausführungen 215/45R17
mit kleinsten
Serienreifen in 15Zoll)
225/45R17
Typ(en): ABE / EG-Genehmigung(en):
1Z e11*2001/116*0230*..
1Z e11*2007/46*0012*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
125 bis 147 Skoda Octavia 205/50R17 M+S A02) bis A10)
§22 53736*05
(Limousine, Kombi, BF1) E45)
Allrad; Ausführungen 215/45R17 M+S
mit kleinsten
Serienreifen in 16Zoll
oder 17Zoll) 225/45R17
Typ(en): ABE / EG-Genehmigung(en):
1Z e11*2001/116*0230*..
1Z e11*2007/46*0012*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
103 bis 118 Skoda Octavia Scout 205/50R17 M+S A02) bis A10)
BF1)
205/55R17 M+S
215/50R17 M+S
225/45R17
235/45R17
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 53736 nach §22 StVZO
Nr. : RA-001183-F0-104
Anlage-Nr. : 23b
Seite : 3/9
Auftraggeber : Ronal GmbH
Teiletyp : 69R7755
Typ(en): ABE / EG-Genehmigung(en):
5E e11*2007/46*0243*..
5E e11*2007/46*0244*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 110 Skoda Octavia 205/45R17 A02) bis A10)
(Limousine und Kombi, A93a) BF1) E57) E61)
Ausführungen mit
Verbundlenker-
205/50R17
Hinterachse)
215/45R17
225/45R17
Typ(en): ABE / EG-Genehmigung(en):
5E e11*2007/46*0243*..
5E e11*2007/46*0244*..
§22 53736*05
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 169 Skoda Octavia 205/45R17 A02) bis A10)
(Limousine und Kombi, A93a) N215) T88) BF1) E58) E61)
Ausführungen mit
Mehrlenkerhinterachse )
205/50R17
N215)
215/45R17
N225)
225/45R17
Typ(en): ABE / EG-Genehmigung(en):
5E e11*2007/46*0243*..
5E e11*2007/46*0244*..
5E e8*2007/46*0318*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 110 Skoda Octavia 205/45R17 A02) bis A10)
(Facelift ab 2017, A93a) BF1) E57) E61a)
Limousine und Kombi,
Ausführungen mit
205/50R17
Verbundlenker-
Hinterachse)
215/45R17
225/45R17
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 53736 nach §22 StVZO
Nr. : RA-001183-F0-104
Anlage-Nr. : 23b
Seite : 4/9
Auftraggeber : Ronal GmbH
Teiletyp : 69R7755
Typ(en): ABE / EG-Genehmigung(en):
5E e11*2007/46*0243*..
5E e11*2007/46*0244*..
5E e8*2007/46*0318*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 180 Skoda Octavia 205/45R17 A02) bis A10)
(Facelift ab 2017, A93a) N215) T88) BF1) E58) E61a)
Limousine und Kombi,
Ausführungen mit
205/45R17 M+S
Mehrlenkerhinterachse)
A93a) T88)
205/50R17
N215)
205/50R17 M+S
215/45R17
§22 53736*05
N225)
215/45R17 M+S
225/45R17
Typ(en): ABE / EG-Genehmigung(en):
5E e11*2007/46*0243*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 135 Skoda Octavia Scout 205/50R17 M+S A02) bis A10)
BF1) E61)
205/55R17 M+S
215/45R17 M+S
A93a)
215/50R17 M+S
225/45R17
235/45R17
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 53736 nach §22 StVZO
Nr. : RA-001183-F0-104
Anlage-Nr. : 23b
Seite : 5/9
Auftraggeber : Ronal GmbH
Teiletyp : 69R7755
Typ(en): ABE / EG-Genehmigung(en):
NX e8*2007/46*0355*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 110 Skoda Octavia 205/55R17 A02) bis A10)
(Limousine, Kombi, A93a) BF2) E62)
Ausführungen mit 215/50R17
Verbundlenker-
Hinterachse)
235/45R17
Typ(en): ABE / EG-Genehmigung(en):
NX e8*2007/46*0355*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 195 Skoda Octavia, Octavia 205/55R17 A02) bis A10)
RS A93a) N215) A11) BF2) E62a)
(Limousine, Kombi,
§22 53736*05
Ausführungen mit
215/50R17
Mehrlenker- Hinterachse)
A93a) N225)
215/55R17
N225)
235/45R17
A93a)
Typ(en): ABE / EG-Genehmigung(en):
3T e11*2001/116*0326*..
3T e11*2007/46*0014*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 191 Skoda Superb 2 205/50R17 A02) bis A10)
(3T; Limousine, Kombi; N215) BF1) E60)
bis Modelljahr 2014)
205/50R17 M+S
225/45R17
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 53736 nach §22 StVZO
Nr. : RA-001183-F0-104
Anlage-Nr. : 23b
Seite : 6/9
Auftraggeber : Ronal GmbH
Teiletyp : 69R7755
Typ(en): ABE / EG-Genehmigung(en):
5L e11*2007/46*0010*..
5L e11*2007/46*0034*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 125 Skoda Yeti 205/50R17 A02) bis A10)
A93) N215) BF1)
205/50R17 M+S
A93)
205/55R17
G0U) N215)
205/55R17 M+S
G0U)
215/50R17
§22 53736*05
G0U)
215/55R17
A01) G7K) K48)
225/45R17
A93)
225/50R17
A01) G0U) K48)
235/45R17
245/45R17
G0U)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 53736 nach §22 StVZO
Nr. : RA-001183-F0-104
Anlage-Nr. : 23b
Seite : 7/9
Auftraggeber : Ronal GmbH
Teiletyp : 69R7755
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
§22 53736*05
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass
sind Fahrzeuge (FZ), die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 "
Hybr. ....", eingetragen haben.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 53736 nach §22 StVZO
Nr. : RA-001183-F0-104
Anlage-Nr. : 23b
Seite : 8/9
Auftraggeber : Ronal GmbH
Teiletyp : 69R7755
BF1) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radschraube, Kugel Ø25,6 mm, Gewinde M14x1,5, Schaftlänge 27,5 mm
Zubehörkit: ZP50704
Anzugsmoment: 120 Nm
BF2) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radschraube, Kugel Ø25,6 mm, Gewinde M14x1,5, Schaftlänge 27,5 mm
Zubehörkit: ZP50704
Anzugsmoment: 140 Nm
E45) Nicht für Octavia SCOUT (Serie 225/50R17).
E57) Nur zulässig an Fahrzeugausführungen mit Verbundlenkerachse an Achse 2. In der
Zulassungsbescheinigung I, Feld D.2, steht an 15. und 16. Stelle im Versionenschlüssel „VL“.
E58) Nur zulässig an Fahrzeugausführungen mit Mehrlenkerachse an Achse 2. In der
§22 53736*05
Zulassungsbescheinigung I, Feld D.2, steht an 15. und 16. Stelle im Versionenschlüssel "ML".
E60) Nur zulässig an Fahrzeugausführungen bis Modelljahr 2014 (Skoda Superb 2):
• bis EG-Genehmigungs-Nr. e11*2001/116*0326*31
• bis EG-Genehmigungs-Nr. e11*2007/46*0014*21
E61) Bei dem Fahrzeugtyp 5E nur zulässig mit folgender EG-Genehmigungs-Nr.:
• e11*2007/46*0243* bis Nachtragsstand 19
• e11*2007/46*0244* bis Nachtragsstand 13
E61a) Bei dem Fahrzeugtyp 5E nur zulässig mit folgender EG-Genehmigungs-Nr.:
• e11*2007/46*0243* ab Nachtragsstand 20
• e11*2007/46*0244* ab Nachtragsstand 14
• e8*2007/46*0318*
E62) Nur zulässig an Fahrzeugausführungen mit Verbundlenkerachse. In der
Zulassungsbescheinigung I, Feld D.2, im Versionenschlüssel steht 'VL':
E62a) Nur zulässig an Fahrzeugausführungen mit Mehrlenkerachse. In der
Zulassungsbescheinigung I, Feld D.2, im Versionenschlüssel steht 'ML':
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
G0U) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/60R16,
225/50R17 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 53736 nach §22 StVZO
Nr. : RA-001183-F0-104
Anlage-Nr. : 23b
Seite : 9/9
Auftraggeber : Ronal GmbH
Teiletyp : 69R7755
G7K) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 215/60R16 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
K48) An Achse 2 ist der im Bereich des Schwellers befindliche Kunststoffspritzschutz um 10 mm
warm in Richtung Vorderachse einzuformen.
§22 53736*05
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
T88) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1120 kg bei LI 88 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 560 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage 23b mit den Seiten 1-9 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ 69R7755 des Auftraggebers Ronal GmbH
Geschäftsstelle Essen, 08.11.2024
