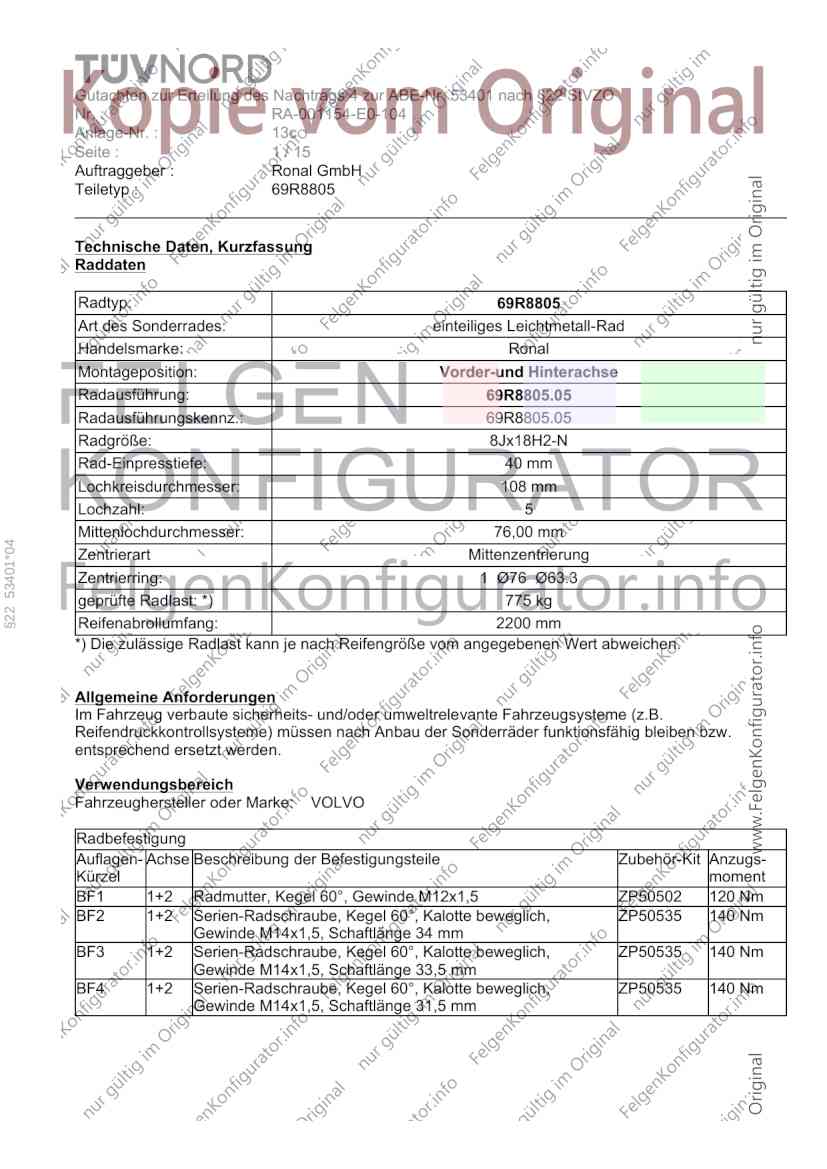

Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53401 nach §22 StVZO
Nr. : RA-001154-E0-104
Anlage-Nr. : 13c
Seite : 1 / 15
Auftraggeber : Ronal GmbH
Teiletyp : 69R8805
Technische Daten, Kurzfassung
Raddaten
Radtyp: 69R8805
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Ronal
Montageposition: Vorder-und Hinterachse
Radausführung: 69R8805.05
Radausführungskennz.: 69R8805.05
Radgröße: 8Jx18H2-N
Rad-Einpresstiefe: 40 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,00 mm
§22 53401*04
Zentrierart Mittenzentrierung
Zentrierring: 1 Ø76 Ø63.3
geprüfte Radlast: *) 775 kg
Reifenabrollumfang: 2200 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: VOLVO
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 ZP50502 120 Nm
BF2 1+2 Serien-Radschraube, Kegel 60°, Kalotte beweglich, ZP50535 140 Nm
Gewinde M14x1,5, Schaftlänge 34 mm
BF3 1+2 Serien-Radschraube, Kegel 60°, Kalotte beweglich, ZP50535 140 Nm
Gewinde M14x1,5, Schaftlänge 33,5 mm
BF4 1+2 Serien-Radschraube, Kegel 60°, Kalotte beweglich, ZP50535 140 Nm
Gewinde M14x1,5, Schaftlänge 31,5 mm

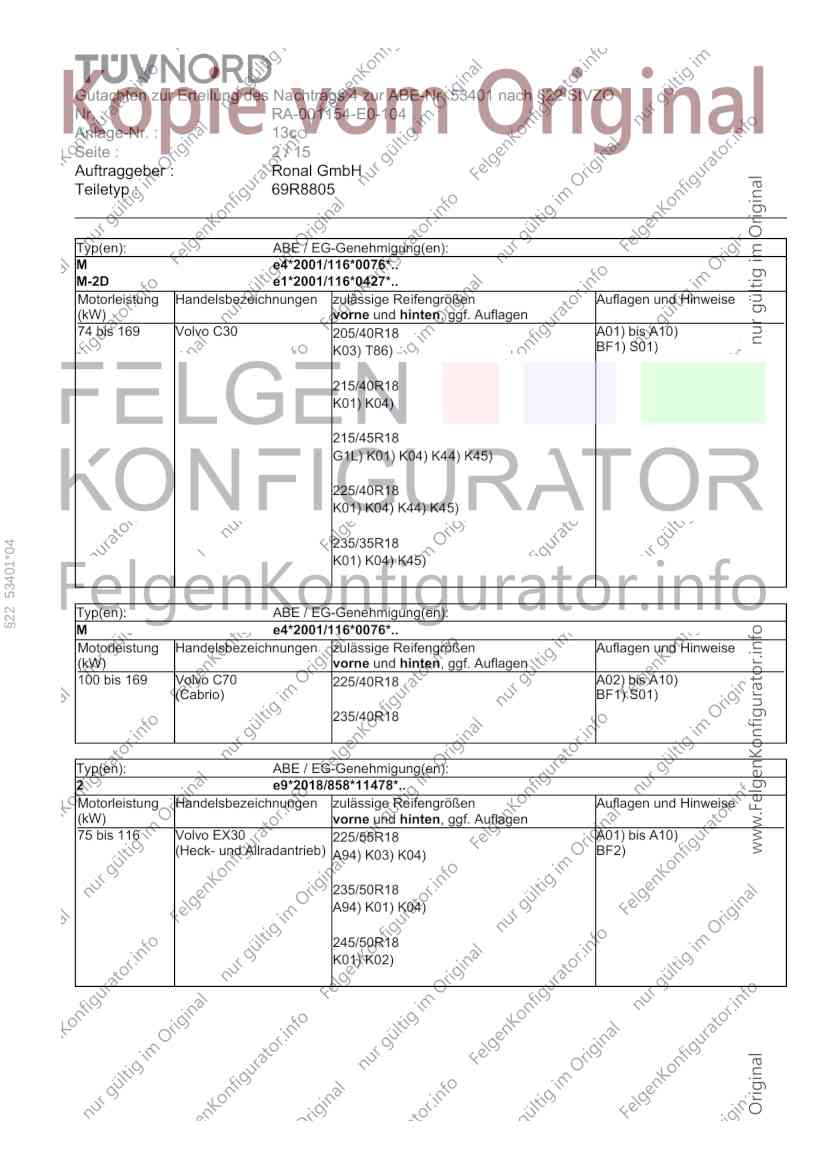

Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53401 nach §22 StVZO
Nr. : RA-001154-E0-104
Anlage-Nr. : 13c
Seite : 2 / 15
Auftraggeber : Ronal GmbH
Teiletyp : 69R8805
Typ(en): ABE / EG-Genehmigung(en):
M e4*2001/116*0076*..
M-2D e1*2001/116*0427*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 169 Volvo C30 205/40R18 A01) bis A10)
K03) T86) BF1) S01)
215/40R18
K01) K04)
215/45R18
G1L) K01) K04) K44) K45)
225/40R18
K01) K04) K44) K45)
235/35R18
§22 53401*04
K01) K04) K45)
Typ(en): ABE / EG-Genehmigung(en):
M e4*2001/116*0076*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 169 Volvo C70 225/40R18 A02) bis A10)
(Cabrio) BF1) S01)
235/40R18
Typ(en): ABE / EG-Genehmigung(en):
2 e9*2018/858*11478*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
75 bis 116 Volvo EX30 225/55R18 A01) bis A10)
(Heck- und Allradantrieb) A94) K03) K04) BF2)
235/50R18
A94) K01) K04)
245/50R18
K01) K02)

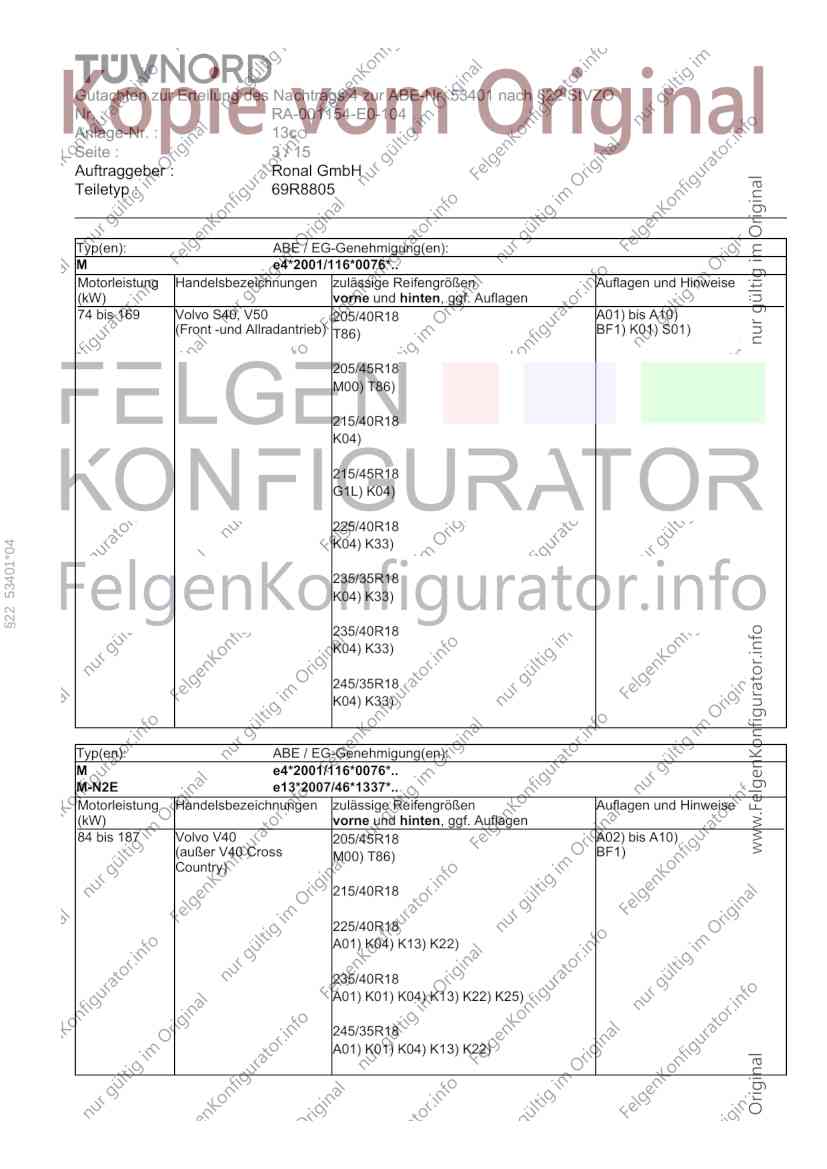

Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53401 nach §22 StVZO
Nr. : RA-001154-E0-104
Anlage-Nr. : 13c
Seite : 3 / 15
Auftraggeber : Ronal GmbH
Teiletyp : 69R8805
Typ(en): ABE / EG-Genehmigung(en):
M e4*2001/116*0076*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 169 Volvo S40, V50 205/40R18 A01) bis A10)
(Front -und Allradantrieb) T86) BF1) K01) S01)
205/45R18
M00) T86)
215/40R18
K04)
215/45R18
G1L) K04)
225/40R18
K04) K33)
§22 53401*04
235/35R18
K04) K33)
235/40R18
K04) K33)
245/35R18
K04) K33)
Typ(en): ABE / EG-Genehmigung(en):
M e4*2001/116*0076*..
M-N2E e13*2007/46*1337*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
84 bis 187 Volvo V40 205/45R18 A02) bis A10)
(außer V40 Cross M00) T86) BF1)
Country)
215/40R18
225/40R18
A01) K04) K13) K22)
235/40R18
A01) K01) K04) K13) K22) K25)
245/35R18
A01) K01) K04) K13) K22)

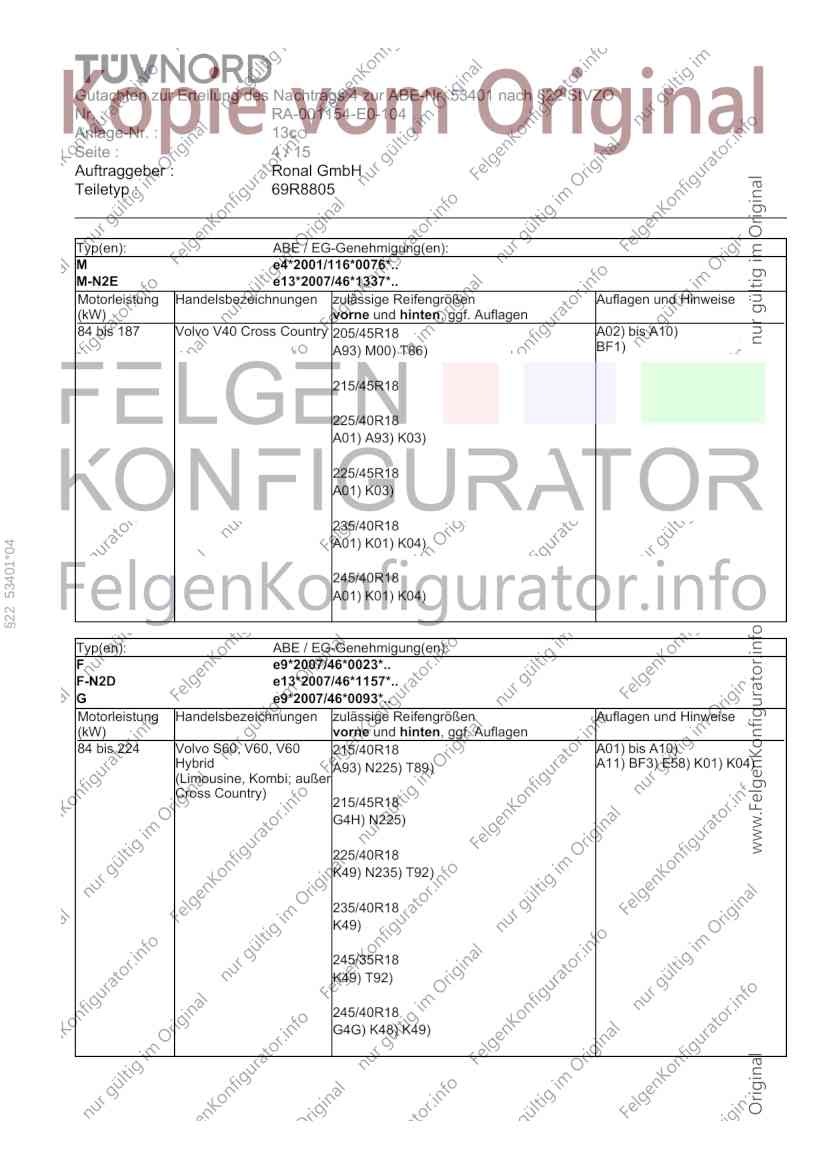

Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53401 nach §22 StVZO
Nr. : RA-001154-E0-104
Anlage-Nr. : 13c
Seite : 4 / 15
Auftraggeber : Ronal GmbH
Teiletyp : 69R8805
Typ(en): ABE / EG-Genehmigung(en):
M e4*2001/116*0076*..
M-N2E e13*2007/46*1337*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
84 bis 187 Volvo V40 Cross Country 205/45R18 A02) bis A10)
A93) M00) T86) BF1)
215/45R18
225/40R18
A01) A93) K03)
225/45R18
A01) K03)
235/40R18
A01) K01) K04)
§22 53401*04
245/40R18
A01) K01) K04)
Typ(en): ABE / EG-Genehmigung(en):
F e9*2007/46*0023*..
F-N2D e13*2007/46*1157*..
G e9*2007/46*0093*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
84 bis 224 Volvo S60, V60, V60 215/40R18 A01) bis A10)
Hybrid A93) N225) T89) A11) BF3) E58) K01) K04)
(Limousine, Kombi; außer
Cross Country)
215/45R18
G4H) N225)
225/40R18
K49) N235) T92)
235/40R18
K49)
245/35R18
K49) T92)
245/40R18
G4G) K48) K49)

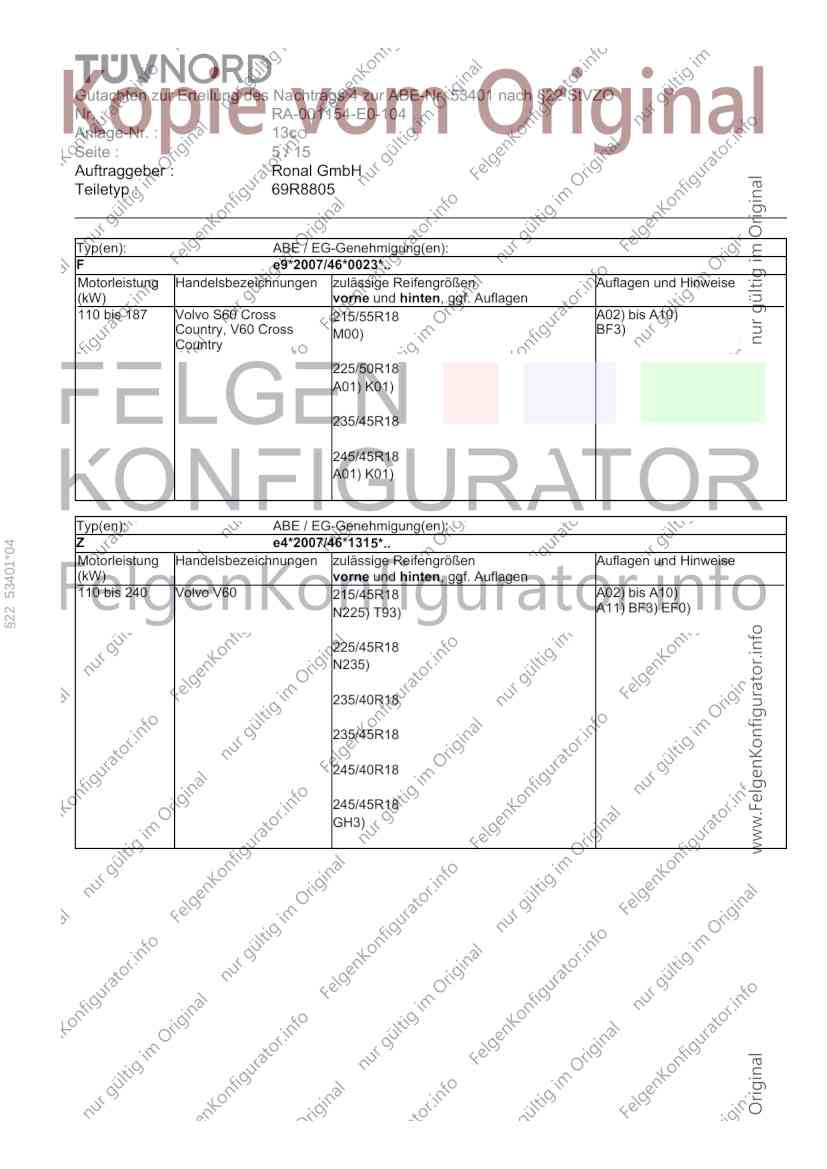

Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53401 nach §22 StVZO
Nr. : RA-001154-E0-104
Anlage-Nr. : 13c
Seite : 5 / 15
Auftraggeber : Ronal GmbH
Teiletyp : 69R8805
Typ(en): ABE / EG-Genehmigung(en):
F e9*2007/46*0023*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 187 Volvo S60 Cross 215/55R18 A02) bis A10)
Country, V60 Cross M00) BF3)
Country
225/50R18
A01) K01)
235/45R18
245/45R18
A01) K01)
Typ(en): ABE / EG-Genehmigung(en):
Z e4*2007/46*1315*..
§22 53401*04
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 240 Volvo V60 215/45R18 A02) bis A10)
N225) T93) A11) BF3) EF0)
225/45R18
N235)
235/40R18
235/45R18
245/40R18
245/45R18
GH3)

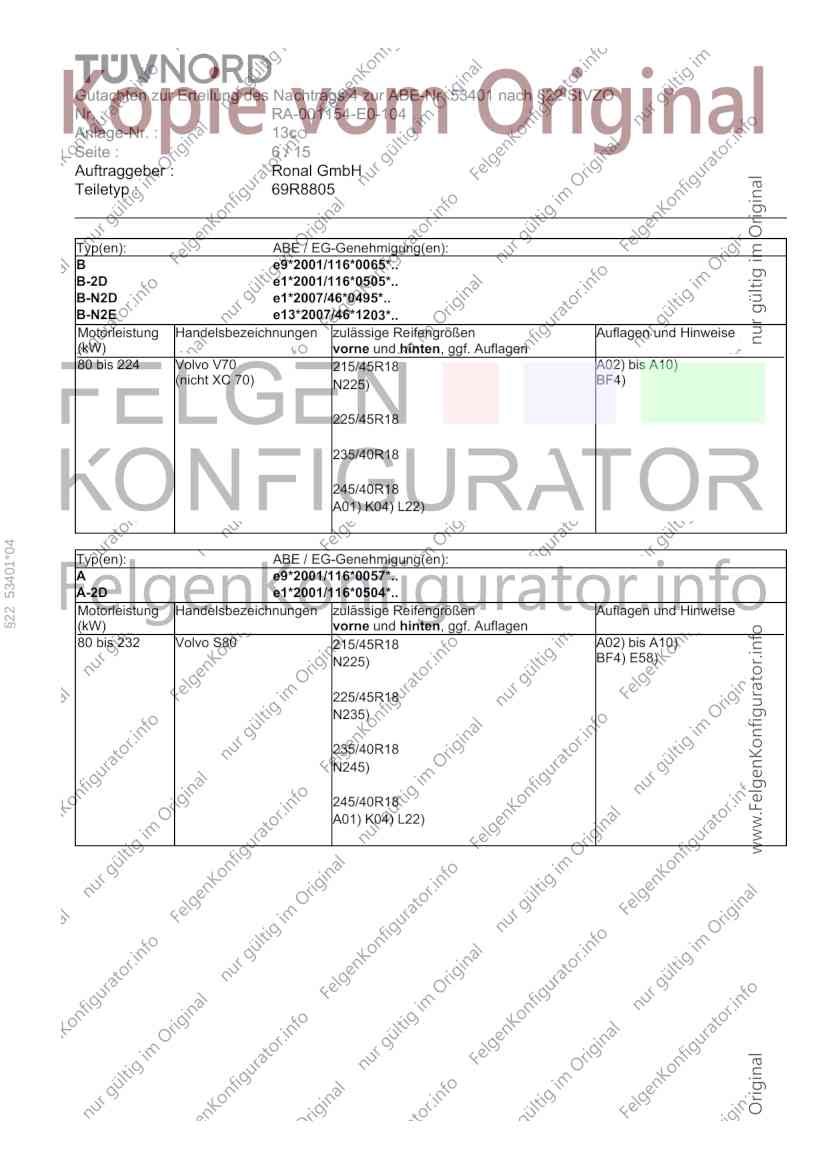

Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53401 nach §22 StVZO
Nr. : RA-001154-E0-104
Anlage-Nr. : 13c
Seite : 6 / 15
Auftraggeber : Ronal GmbH
Teiletyp : 69R8805
Typ(en): ABE / EG-Genehmigung(en):
B e9*2001/116*0065*..
B-2D e1*2001/116*0505*..
B-N2D e1*2007/46*0495*..
B-N2E e13*2007/46*1203*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 224 Volvo V70 215/45R18 A02) bis A10)
(nicht XC 70) N225) BF4)
225/45R18
235/40R18
245/40R18
A01) K04) L22)
§22 53401*04
Typ(en): ABE / EG-Genehmigung(en):
A e9*2001/116*0057*..
A-2D e1*2001/116*0504*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 232 Volvo S80 215/45R18 A02) bis A10)
N225) BF4) E58)
225/45R18
N235)
235/40R18
N245)
245/40R18
A01) K04) L22)

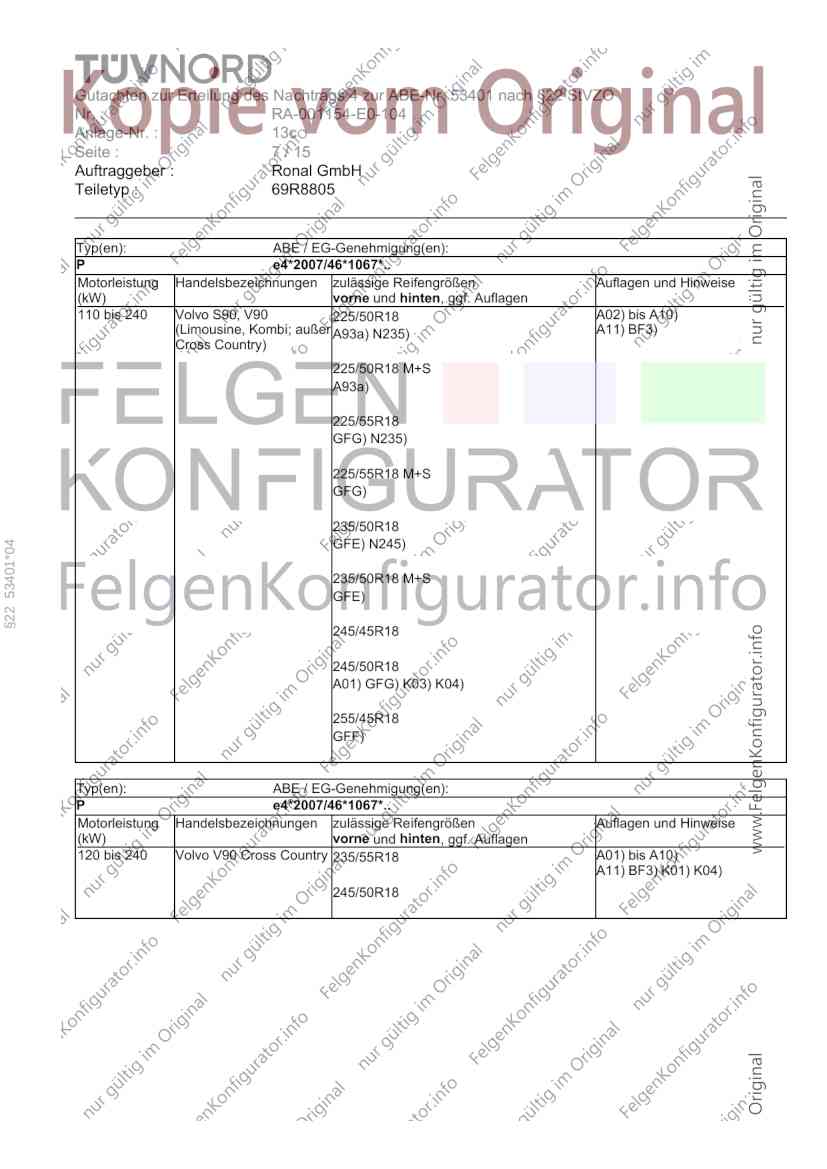

Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53401 nach §22 StVZO
Nr. : RA-001154-E0-104
Anlage-Nr. : 13c
Seite : 7 / 15
Auftraggeber : Ronal GmbH
Teiletyp : 69R8805
Typ(en): ABE / EG-Genehmigung(en):
P e4*2007/46*1067*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 240 Volvo S90, V90 225/50R18 A02) bis A10)
(Limousine, Kombi; außer A93a) N235) A11) BF3)
Cross Country)
225/50R18 M+S
A93a)
225/55R18
GFG) N235)
225/55R18 M+S
GFG)
235/50R18
GFE) N245)
§22 53401*04
235/50R18 M+S
GFE)
245/45R18
245/50R18
A01) GFG) K03) K04)
255/45R18
GFF)
Typ(en): ABE / EG-Genehmigung(en):
P e4*2007/46*1067*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 240 Volvo V90 Cross Country 235/55R18 A01) bis A10)
A11) BF3) K01) K04)
245/50R18

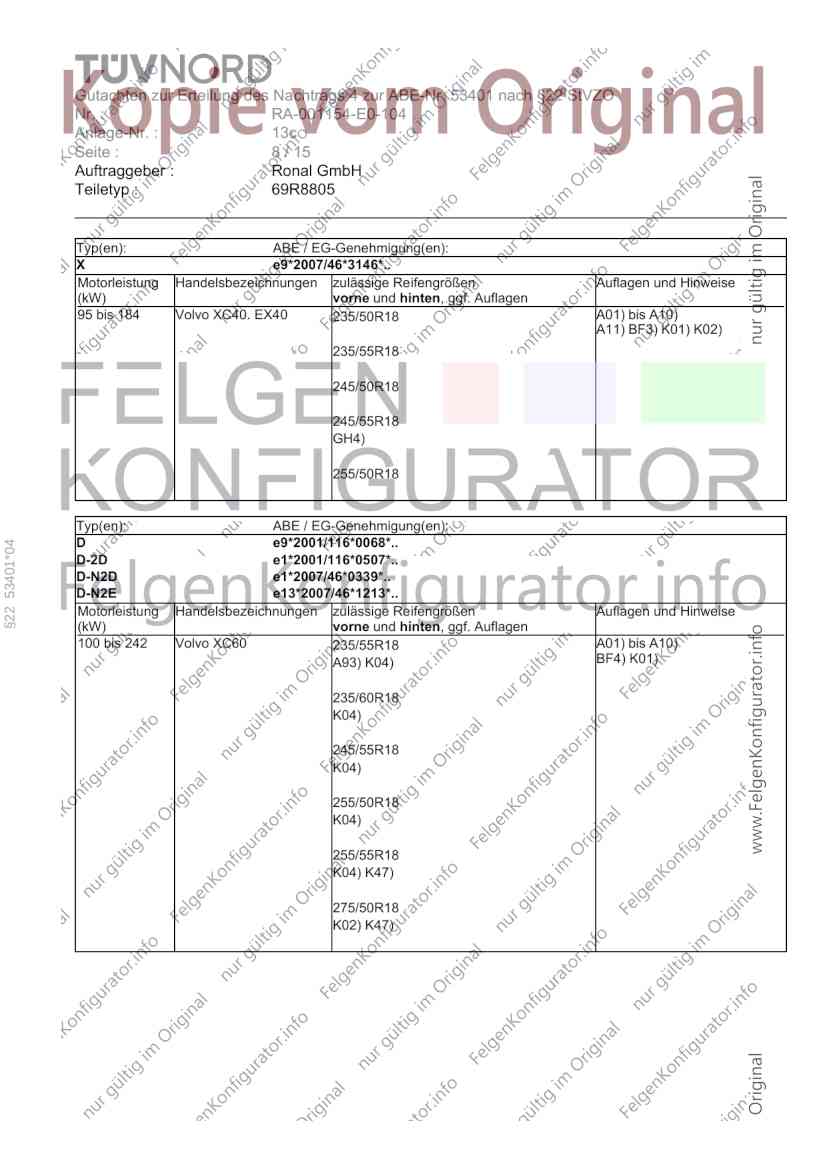

Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53401 nach §22 StVZO
Nr. : RA-001154-E0-104
Anlage-Nr. : 13c
Seite : 8 / 15
Auftraggeber : Ronal GmbH
Teiletyp : 69R8805
Typ(en): ABE / EG-Genehmigung(en):
X e9*2007/46*3146*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
95 bis 184 Volvo XC40. EX40 235/50R18 A01) bis A10)
A11) BF3) K01) K02)
235/55R18
245/50R18
245/55R18
GH4)
255/50R18
Typ(en): ABE / EG-Genehmigung(en):
D e9*2001/116*0068*..
§22 53401*04
D-2D e1*2001/116*0507*..
D-N2D e1*2007/46*0339*..
D-N2E e13*2007/46*1213*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 242 Volvo XC60 235/55R18 A01) bis A10)
A93) K04) BF4) K01)
235/60R18
K04)
245/55R18
K04)
255/50R18
K04)
255/55R18
K04) K47)
275/50R18
K02) K47)

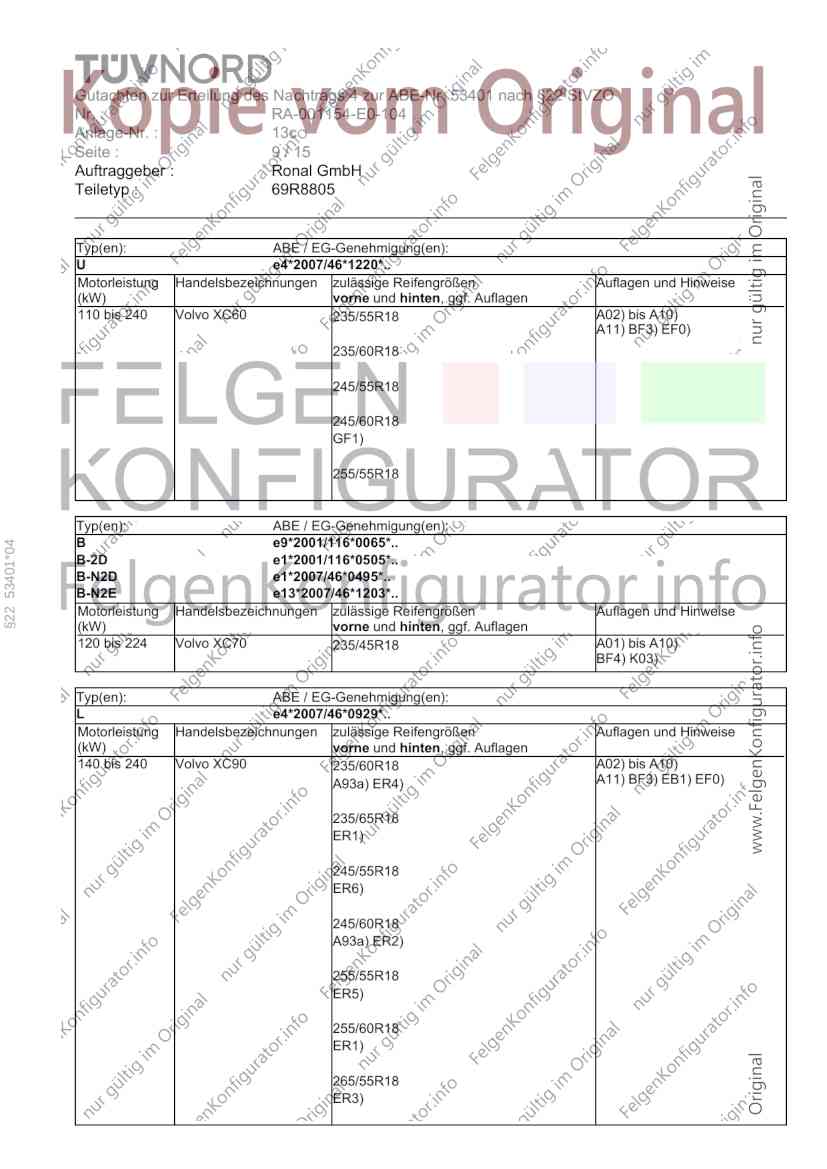

Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53401 nach §22 StVZO
Nr. : RA-001154-E0-104
Anlage-Nr. : 13c
Seite : 9 / 15
Auftraggeber : Ronal GmbH
Teiletyp : 69R8805
Typ(en): ABE / EG-Genehmigung(en):
U e4*2007/46*1220*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 240 Volvo XC60 235/55R18 A02) bis A10)
A11) BF3) EF0)
235/60R18
245/55R18
245/60R18
GF1)
255/55R18
Typ(en): ABE / EG-Genehmigung(en):
B e9*2001/116*0065*..
§22 53401*04
B-2D e1*2001/116*0505*..
B-N2D e1*2007/46*0495*..
B-N2E e13*2007/46*1203*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 224 Volvo XC70 235/45R18 A01) bis A10)
BF4) K03)
Typ(en): ABE / EG-Genehmigung(en):
L e4*2007/46*0929*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
140 bis 240 Volvo XC90 235/60R18 A02) bis A10)
A93a) ER4) A11) BF3) EB1) EF0)
235/65R18
ER1)
245/55R18
ER6)
245/60R18
A93a) ER2)
255/55R18
ER5)
255/60R18
ER1)
265/55R18
ER3)

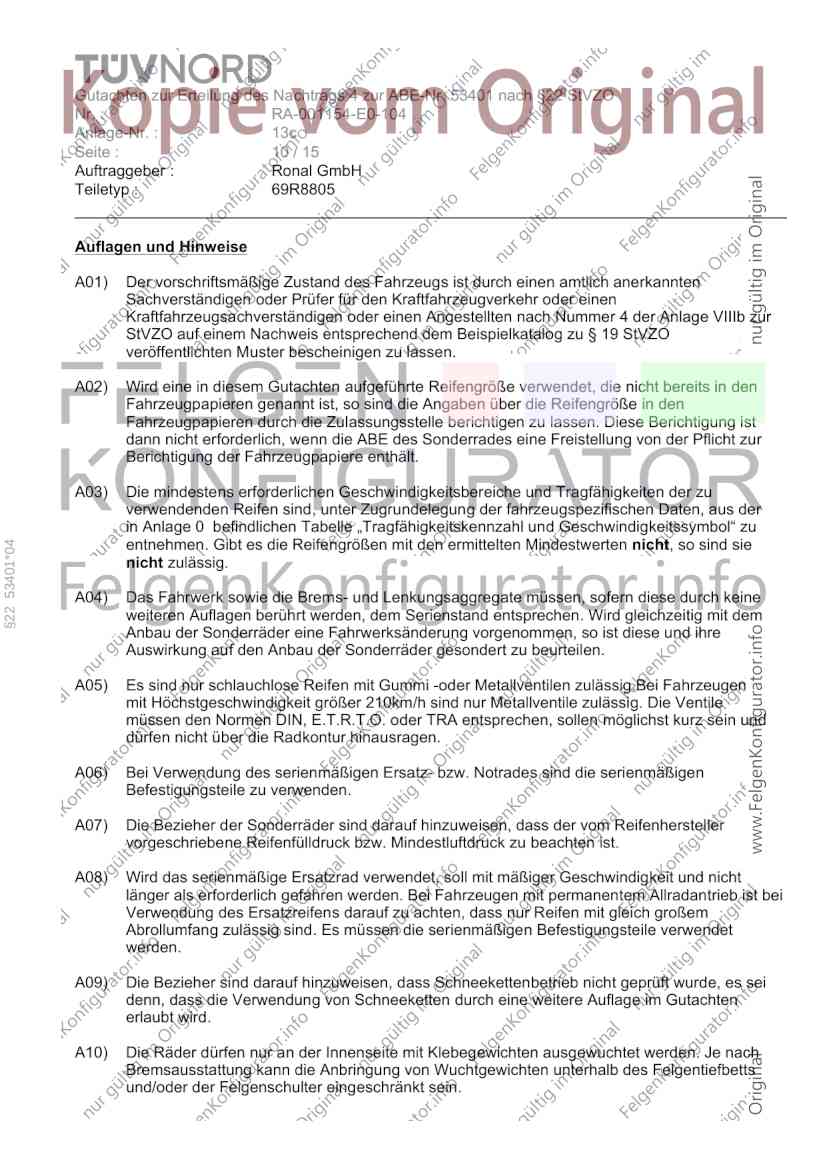

Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53401 nach §22 StVZO
Nr. : RA-001154-E0-104
Anlage-Nr. : 13c
Seite : 10 / 15
Auftraggeber : Ronal GmbH
Teiletyp : 69R8805
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
§22 53401*04
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen
mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und
dürfen nicht über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten
erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53401 nach §22 StVZO
Nr. : RA-001154-E0-104
Anlage-Nr. : 13c

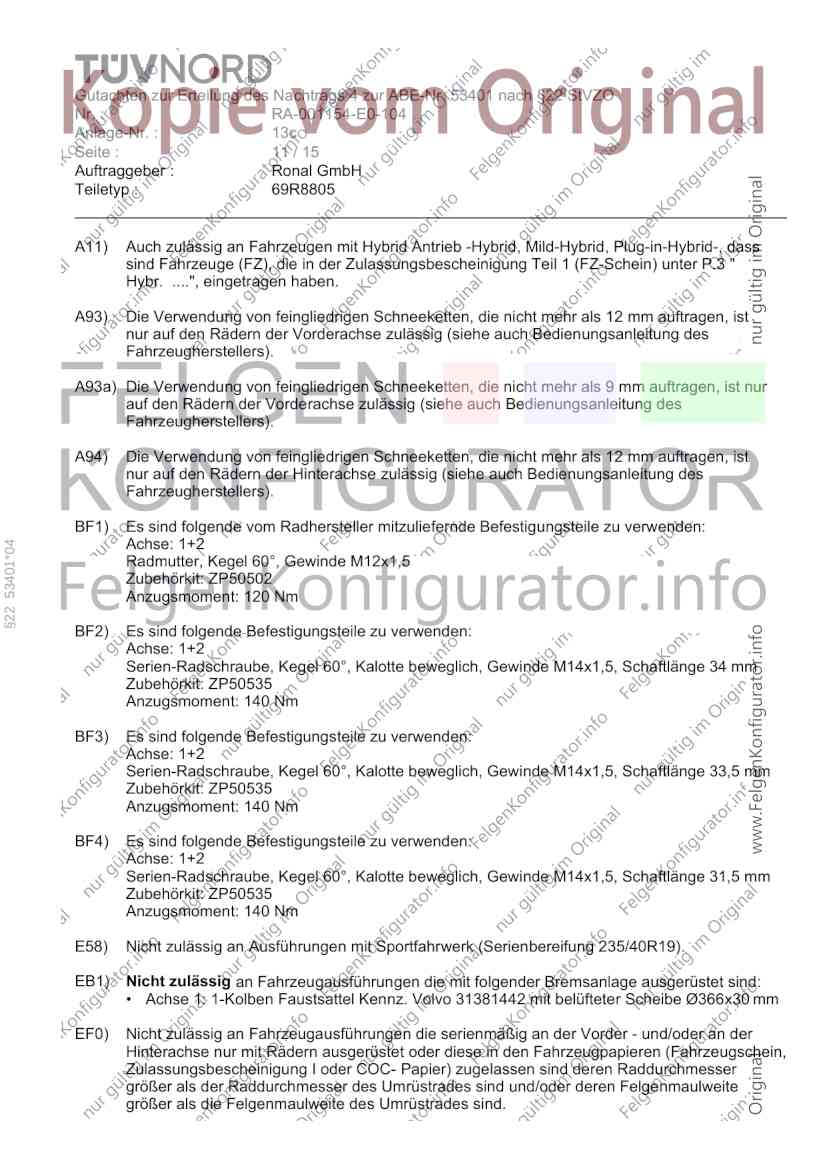

Seite : 11 / 15
Auftraggeber : Ronal GmbH
Teiletyp : 69R8805
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass
sind Fahrzeuge (FZ), die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 "
Hybr. ....", eingetragen haben.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
§22 53401*04
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: ZP50502
Anzugsmoment: 120 Nm
BF2) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radschraube, Kegel 60°, Kalotte beweglich, Gewinde M14x1,5, Schaftlänge 34 mm
Zubehörkit: ZP50535
Anzugsmoment: 140 Nm
BF3) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radschraube, Kegel 60°, Kalotte beweglich, Gewinde M14x1,5, Schaftlänge 33,5 mm
Zubehörkit: ZP50535
Anzugsmoment: 140 Nm
BF4) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radschraube, Kegel 60°, Kalotte beweglich, Gewinde M14x1,5, Schaftlänge 31,5 mm
Zubehörkit: ZP50535
Anzugsmoment: 140 Nm
E58) Nicht zulässig an Ausführungen mit Sportfahrwerk (Serienbereifung 235/40R19).
EB1) Nicht zulässig an Fahrzeugausführungen die mit folgender Bremsanlage ausgerüstet sind:
• Achse 1: 1-Kolben Faustsattel Kennz. Volvo 31381442 mit belüfteter Scheibe Ø366x30 mm
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) zugelassen sind deren Raddurchmesser
größer als der Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite
größer als die Felgenmaulweite des Umrüstrades sind.
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53401 nach §22 StVZO
Nr. : RA-001154-E0-104
Anlage-Nr. : 13c

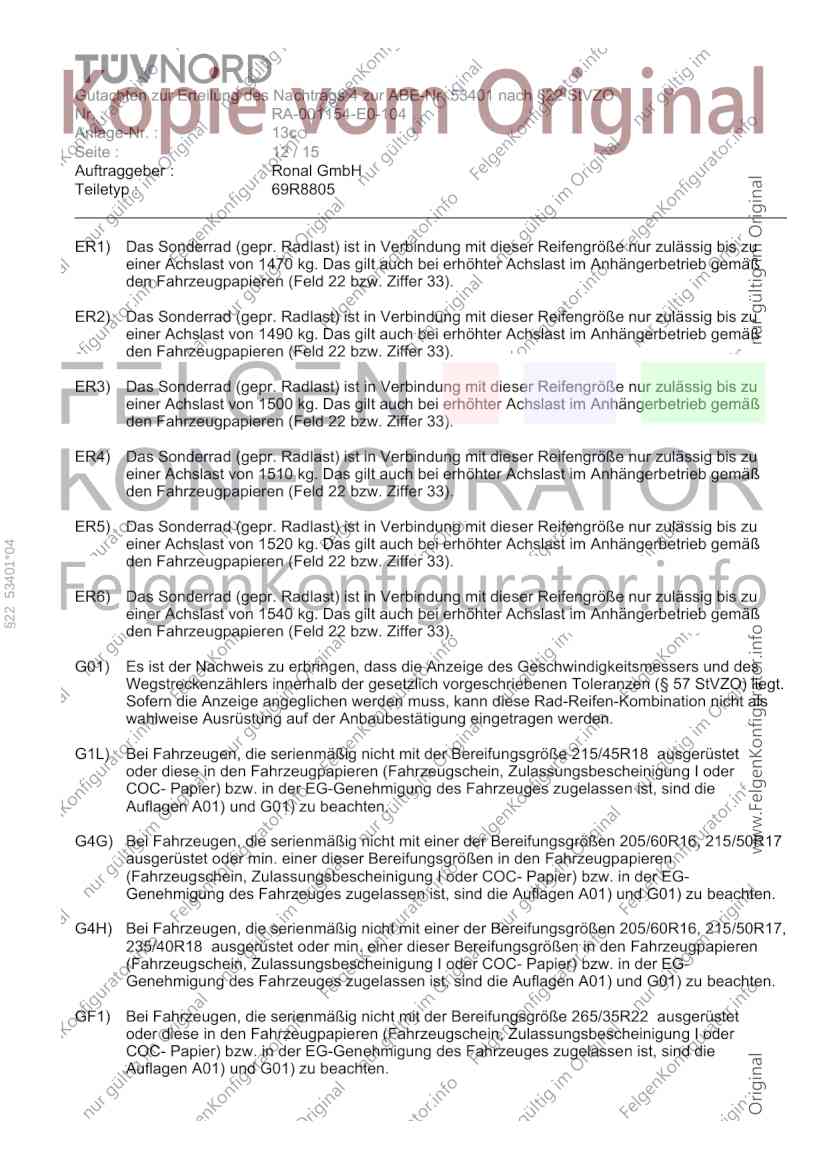

Seite : 12 / 15
Auftraggeber : Ronal GmbH
Teiletyp : 69R8805
ER1) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer Achslast von 1470 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb gemäß
den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
ER2) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer Achslast von 1490 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb gemäß
den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
ER3) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer Achslast von 1500 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb gemäß
den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
ER4) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer Achslast von 1510 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb gemäß
den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
ER5) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer Achslast von 1520 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb gemäß
§22 53401*04
den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
ER6) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer Achslast von 1540 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb gemäß
den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO) liegt.
Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination nicht als
wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
G1L) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 215/45R18 ausgerüstet
oder diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
G4G) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 205/60R16, 215/50R17
ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
G4H) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 205/60R16, 215/50R17,
235/40R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
GF1) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 265/35R22 ausgerüstet
oder diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53401 nach §22 StVZO
Nr. : RA-001154-E0-104
Anlage-Nr. : 13c

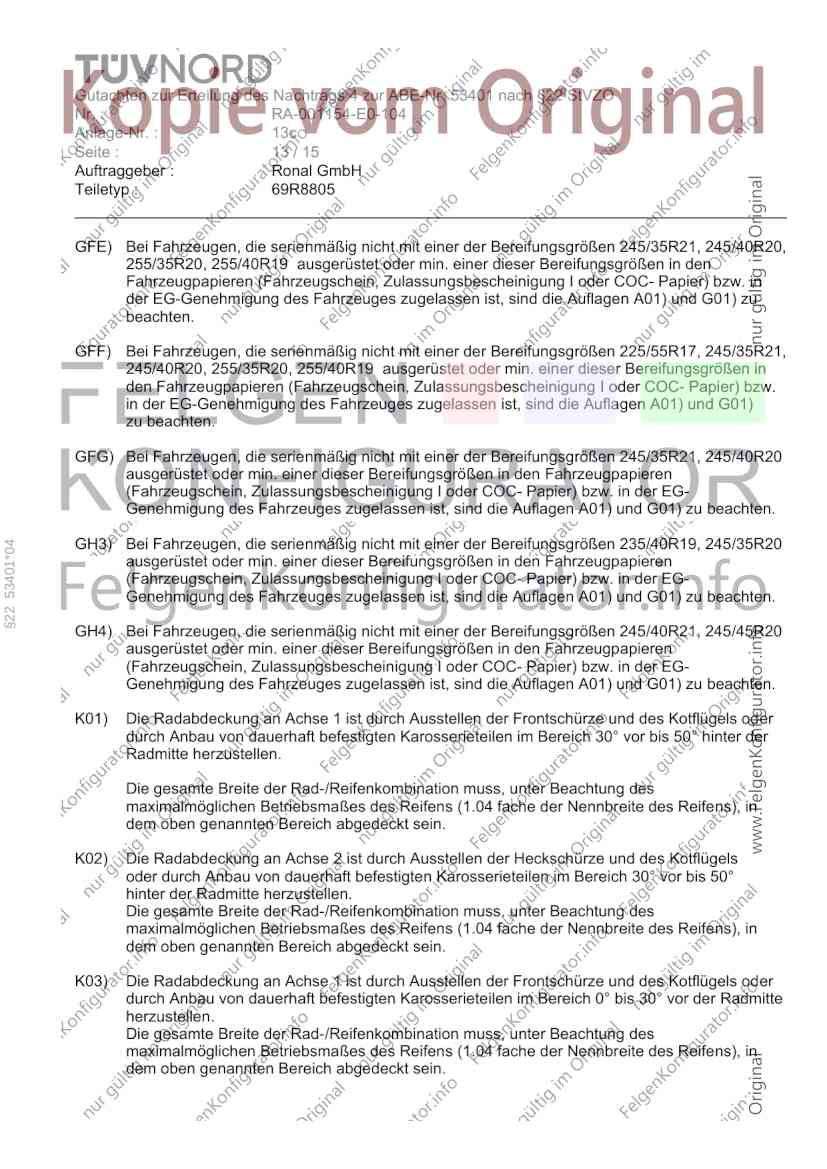

Seite : 13 / 15
Auftraggeber : Ronal GmbH
Teiletyp : 69R8805
GFE) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 245/35R21, 245/40R20,
255/35R20, 255/40R19 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in
der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.
GFF) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 225/55R17, 245/35R21,
245/40R20, 255/35R20, 255/40R19 ausgerüstet oder min. einer dieser Bereifungsgrößen in
den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01)
zu beachten.
GFG) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 245/35R21, 245/40R20
ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
GH3) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 235/40R19, 245/35R20
§22 53401*04
ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
GH4) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 245/40R21, 245/45R20
ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in
dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in
dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in
dem oben genannten Bereich abgedeckt sein.
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53401 nach §22 StVZO
Nr. : RA-001154-E0-104
Anlage-Nr. : 13c

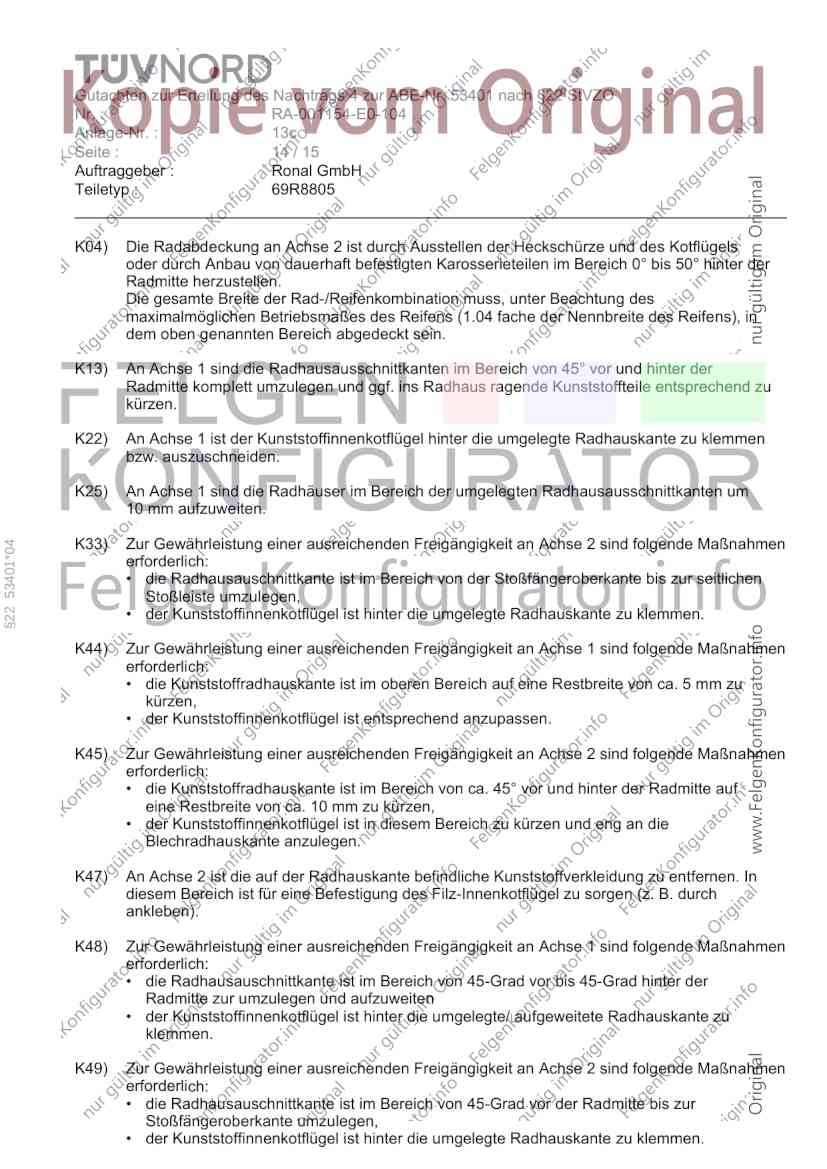

Seite : 14 / 15
Auftraggeber : Ronal GmbH
Teiletyp : 69R8805
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in
dem oben genannten Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend zu
kürzen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu klemmen
bzw. auszuschneiden.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um
10 mm aufzuweiten.
K33) Zur Gewährleistung einer ausreichenden Freigängigkeit an Achse 2 sind folgende Maßnahmen
§22 53401*04
erforderlich:
• die Radhausauschnittkante ist im Bereich von der Stoßfängeroberkante bis zur seitlichen
Stoßleiste umzulegen,
• der Kunststoffinnenkotflügel ist hinter die umgelegte Radhauskante zu klemmen.
K44) Zur Gewährleistung einer ausreichenden Freigängigkeit an Achse 1 sind folgende Maßnahmen
erforderlich:
• die Kunststoffradhauskante ist im oberen Bereich auf eine Restbreite von ca. 5 mm zu
kürzen,
• der Kunststoffinnenkotflügel ist entsprechend anzupassen.
K45) Zur Gewährleistung einer ausreichenden Freigängigkeit an Achse 2 sind folgende Maßnahmen
erforderlich:
• die Kunststoffradhauskante ist im Bereich von ca. 45° vor und hinter der Radmitte auf
eine Restbreite von ca. 10 mm zu kürzen,
• der Kunststoffinnenkotflügel ist in diesem Bereich zu kürzen und eng an die
Blechradhauskante anzulegen.
K47) An Achse 2 ist die auf der Radhauskante befindliche Kunststoffverkleidung zu entfernen. In
diesem Bereich ist für eine Befestigung des Filz-Innenkotflügel zu sorgen (z. B. durch
ankleben).
K48) Zur Gewährleistung einer ausreichenden Freigängigkeit an Achse 1 sind folgende Maßnahmen
erforderlich:
• die Radhausauschnittkante ist im Bereich von 45-Grad vor bis 45-Grad hinter der
Radmitte zur umzulegen und aufzuweiten
• der Kunststoffinnenkotflügel ist hinter die umgelegte/ aufgeweitete Radhauskante zu
klemmen.
K49) Zur Gewährleistung einer ausreichenden Freigängigkeit an Achse 2 sind folgende Maßnahmen
erforderlich:
• die Radhausauschnittkante ist im Bereich von 45-Grad vor der Radmitte bis zur
Stoßfängeroberkante umzulegen,
• der Kunststoffinnenkotflügel ist hinter die umgelegte Radhauskante zu klemmen.
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53401 nach §22 StVZO
Nr. : RA-001154-E0-104
Anlage-Nr. : 13c

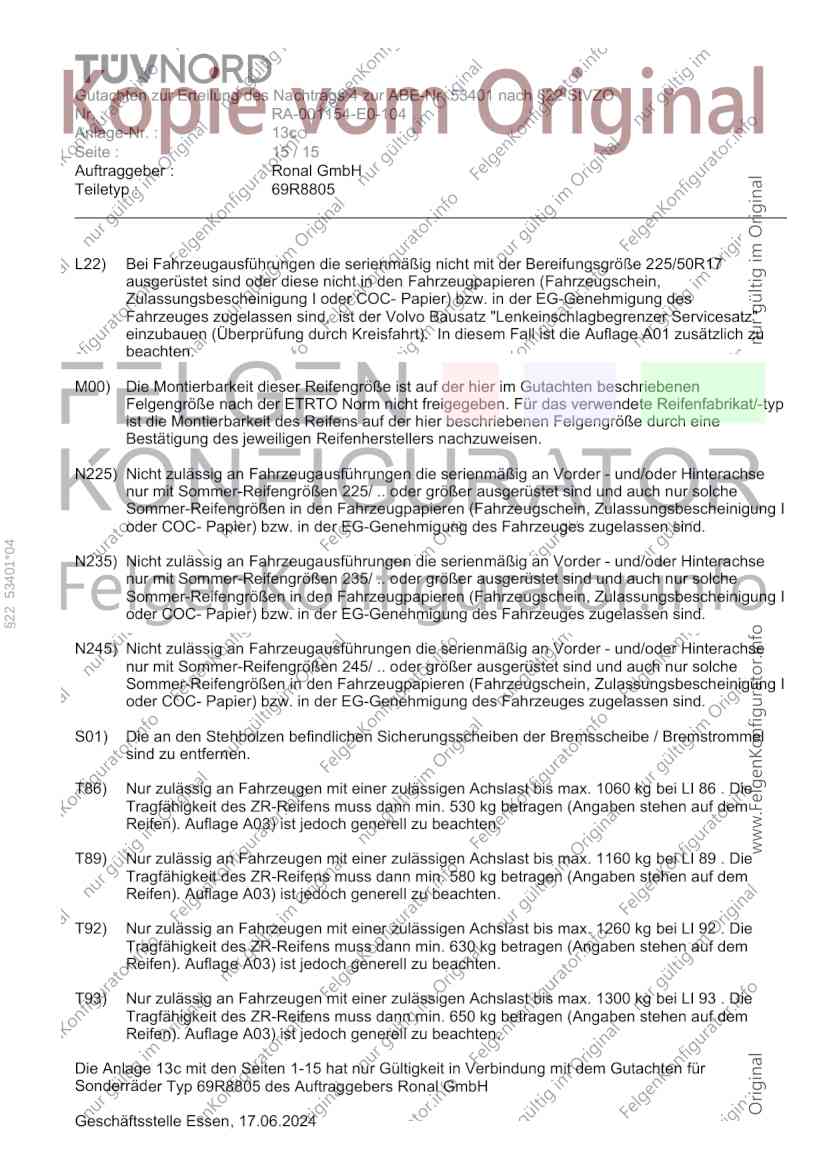

Seite : 15 / 15
Auftraggeber : Ronal GmbH
Teiletyp : 69R8805
L22) Bei Fahrzeugausführungen die serienmäßig nicht mit der Bereifungsgröße 225/50R17
ausgerüstet sind oder diese nicht in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind, ist der Volvo Bausatz "Lenkeinschlagbegrenzer Servicesatz"
einzubauen (Überprüfung durch Kreisfahrt). In diesem Fall ist die Auflage A01 zusätzlich zu
beachten.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete Reifenfabrikat/-typ
ist die Montierbarkeit des Reifens auf der hier beschriebenen Felgengröße durch eine
Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I
oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
§22 53401*04
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I
oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I
oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
S01) Die an den Stehbolzen befindlichen Sicherungsscheiben der Bremsscheibe / Bremstrommel
sind zu entfernen.
T86) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1060 kg bei LI 86 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 530 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T89) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1160 kg bei LI 89 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 580 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T92) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1260 kg bei LI 92 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 630 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T93) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1300 kg bei LI 93 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 650 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage 13c mit den Seiten 1-15 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ 69R8805 des Auftraggebers Ronal GmbH
Geschäftsstelle Essen, 17.06.2024
