Gutachten zur Erteilung der ABE-Nr. 55766 nach § 22 STVZO
Nr. : RA-001416-A0-104
Anlage-Nr. : 15
Seite : 1 / 13 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.675

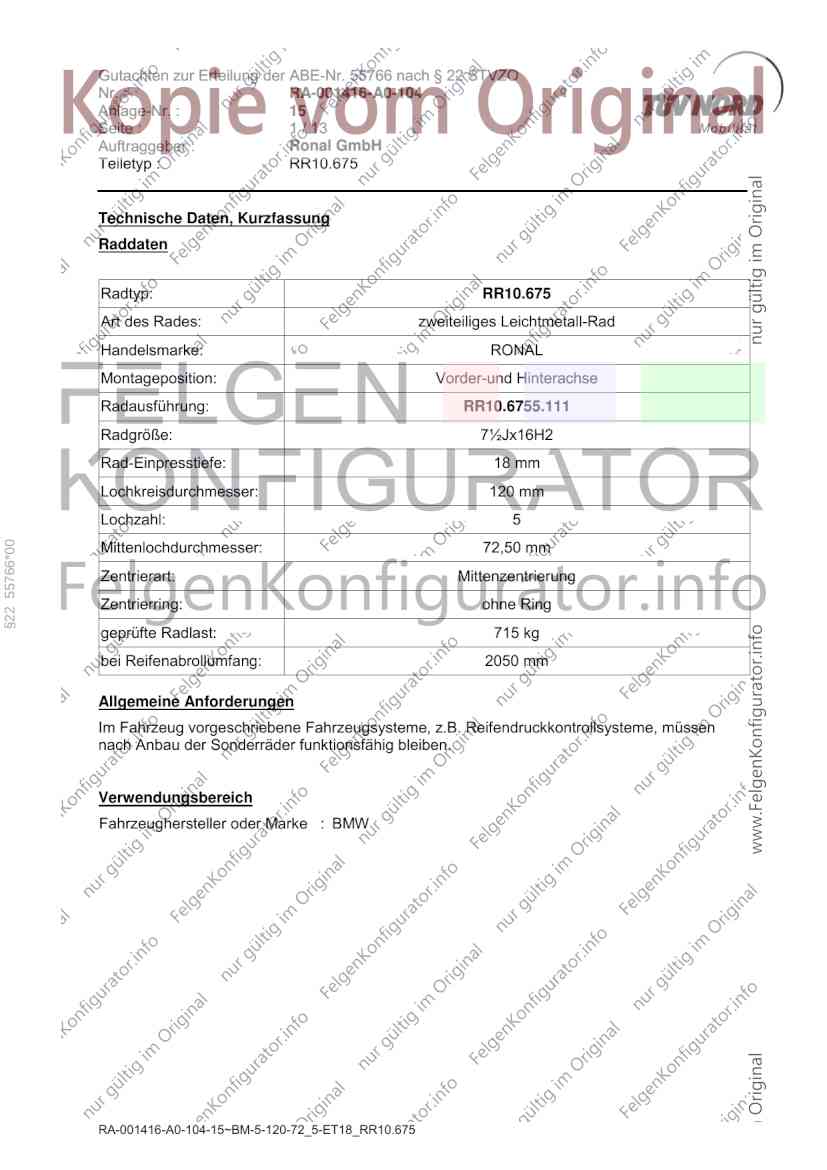

Technische Daten, Kurzfassung
Raddaten
Radtyp: RR10.675
Art des Rades: zweiteiliges Leichtmetall-Rad
Handelsmarke: RONAL
Montageposition: Vorder-und Hinterachse
Radausführung: RR10.6755.111
Radgröße: 7½Jx16H2
Rad-Einpresstiefe: 18 mm
Lochkreisdurchmesser: 120 mm
Lochzahl: 5
Mittenlochdurchmesser: 72,50 mm
§22 55766*00
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: 715 kg
bei Reifenabrollumfang: 2050 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : BMW
RA-001416-A0-104-15~BM-5-120-72_5-ET18_RR10.675
Gutachten zur Erteilung der ABE-Nr. 55766 nach § 22 STVZO
Nr. : RA-001416-A0-104
Anlage-Nr. : 15
Seite : 2 / 13 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.675

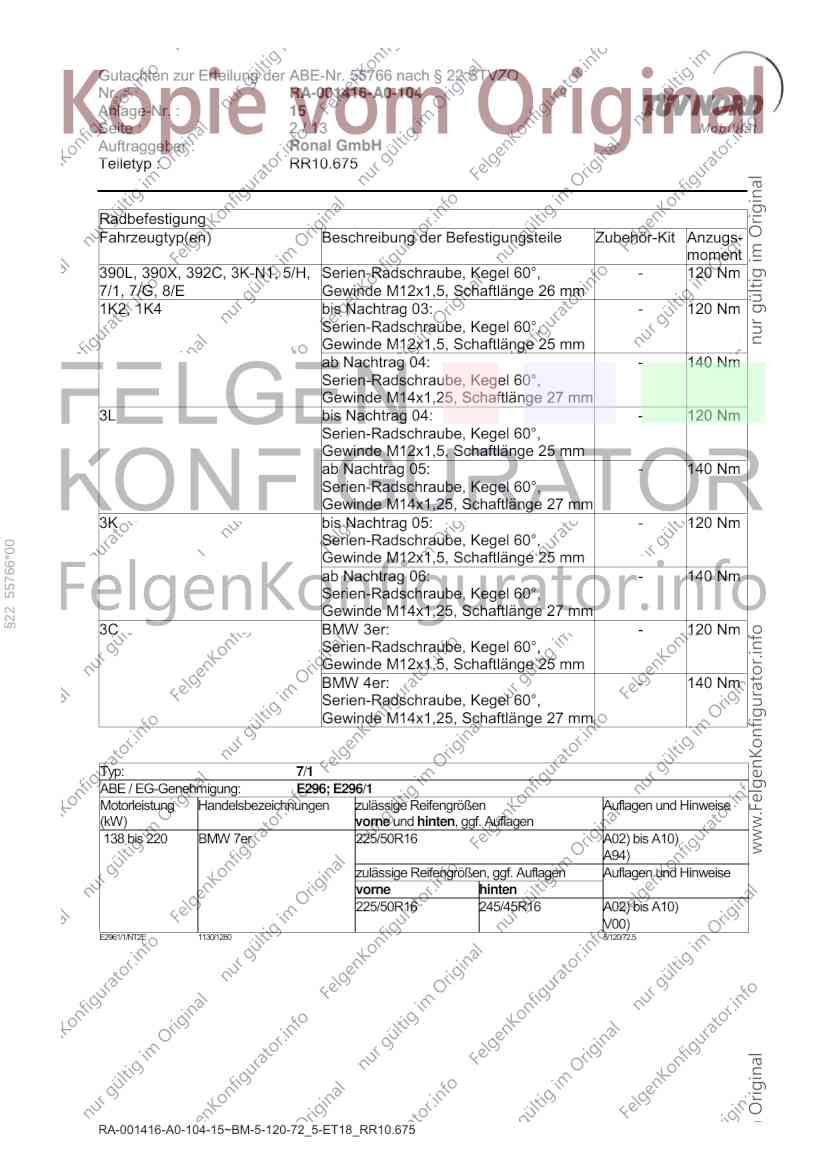

Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
390L, 390X, 392C, 3K-N1, 5/H, Serien-Radschraube, Kegel 60°, - 120 Nm
7/1, 7/G, 8/E Gewinde M12x1,5, Schaftlänge 26 mm
1K2, 1K4 bis Nachtrag 03: - 120 Nm
Serien-Radschraube, Kegel 60°,
Gewinde M12x1,5, Schaftlänge 25 mm
ab Nachtrag 04: - 140 Nm
Serien-Radschraube, Kegel 60°,
Gewinde M14x1,25, Schaftlänge 27 mm
3L bis Nachtrag 04: - 120 Nm
Serien-Radschraube, Kegel 60°,
Gewinde M12x1,5, Schaftlänge 25 mm
ab Nachtrag 05: - 140 Nm
Serien-Radschraube, Kegel 60°,
Gewinde M14x1,25, Schaftlänge 27 mm
3K bis Nachtrag 05: - 120 Nm
Serien-Radschraube, Kegel 60°,
§22 55766*00
Gewinde M12x1,5, Schaftlänge 25 mm
ab Nachtrag 06: - 140 Nm
Serien-Radschraube, Kegel 60°,
Gewinde M14x1,25, Schaftlänge 27 mm
3C BMW 3er: - 120 Nm
Serien-Radschraube, Kegel 60°,
Gewinde M12x1,5, Schaftlänge 25 mm
BMW 4er: - 140 Nm
Serien-Radschraube, Kegel 60°,
Gewinde M14x1,25, Schaftlänge 27 mm
Typ: 7/1
ABE / EG-Genehmigung: E296; E296/1
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
138 bis 220 BMW 7er 225/50R16 A02) bis A10)
A94)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/50R16 245/45R16 A02) bis A10)
V00)
E2961/1/NT2E 1130/1280 5/120/72.5
RA-001416-A0-104-15~BM-5-120-72_5-ET18_RR10.675
Gutachten zur Erteilung der ABE-Nr. 55766 nach § 22 STVZO
Nr. : RA-001416-A0-104
Anlage-Nr. : 15
Seite : 3 / 13 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.675

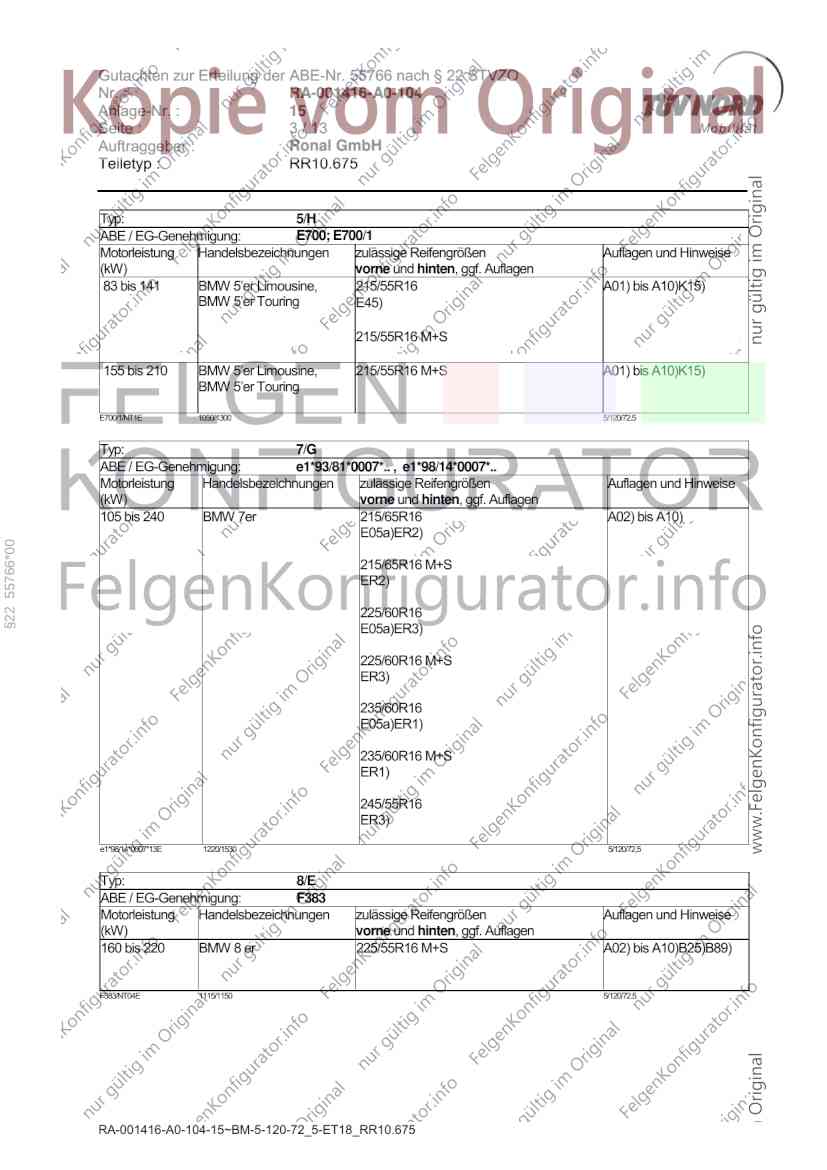

Typ: 5/H
ABE / EG-Genehmigung: E700; E700/1
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
83 bis 141 BMW 5’er Limousine, 215/55R16 A01) bis A10)K15)
BMW 5’er Touring E45)
215/55R16 M+S
155 bis 210 BMW 5’er Limousine, 215/55R16 M+S A01) bis A10)K15)
BMW 5’er Touring
E700/1/NT1E 1050/1300 5/120/72.5
Typ: 7/G
ABE / EG-Genehmigung: e1*93/81*0007*.. , e1*98/14*0007*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
105 bis 240 BMW 7er 215/65R16 A02) bis A10)
E05a)ER2)
§22 55766*00
215/65R16 M+S
ER2)
225/60R16
E05a)ER3)
225/60R16 M+S
ER3)
235/60R16
E05a)ER1)
235/60R16 M+S
ER1)
245/55R16
ER3)
e1*98/14*0007*13E 1220/1530 5/120/72,5
Typ: 8/E
ABE / EG-Genehmigung: F383
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
160 bis 220 BMW 8 er 225/55R16 M+S A02) bis A10)B25)B89)
F383/NT04E 1115/1150 5/120/72.5
RA-001416-A0-104-15~BM-5-120-72_5-ET18_RR10.675

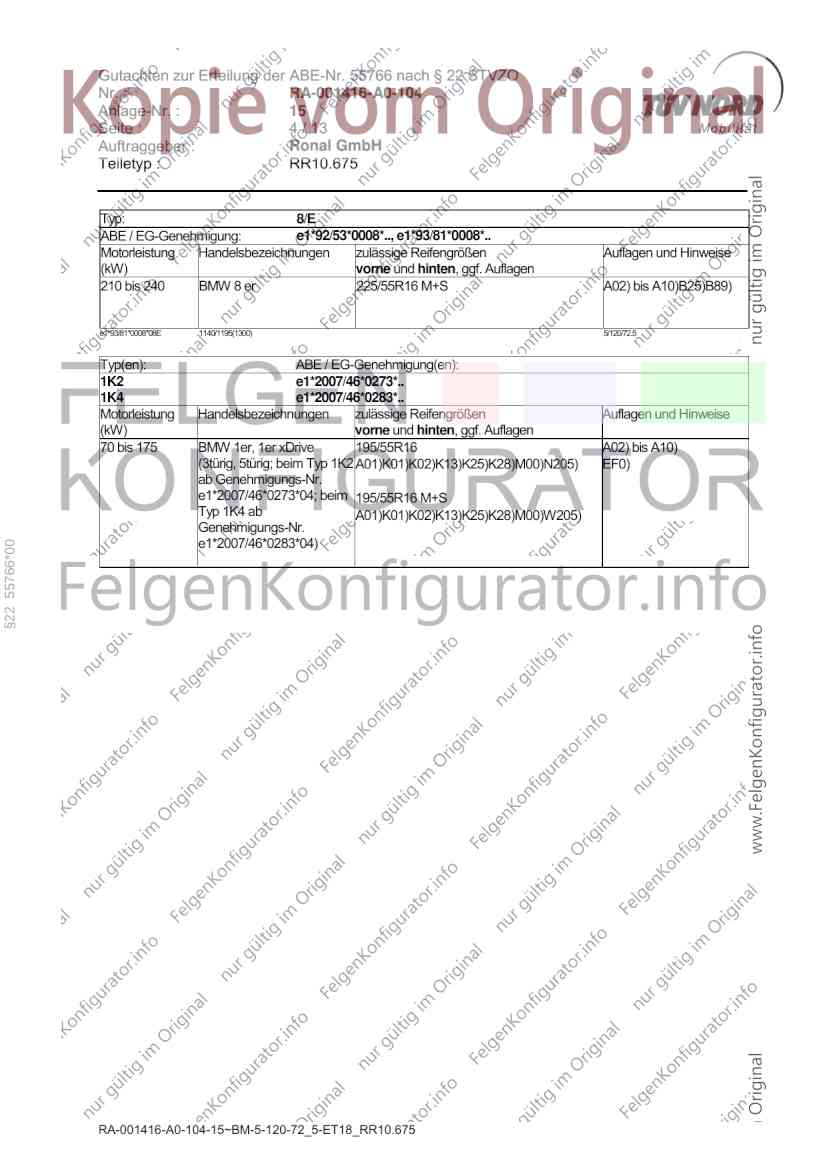

Gutachten zur Erteilung der ABE-Nr. 55766 nach § 22 STVZO
Nr. : RA-001416-A0-104
Anlage-Nr. : 15
Seite : 4 / 13 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.675
Typ: 8/E
ABE / EG-Genehmigung: e1*92/53*0008*.., e1*93/81*0008*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
210 bis 240 BMW 8 er 225/55R16 M+S A02) bis A10)B25)B89)
e1*93/81*0008*08E 1140/1195(1300) 5/120/72.5
Typ(en): ABE / EG-Genehmigung(en):
1K2 e1*2007/46*0273*..
1K4 e1*2007/46*0283*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
70 bis 175 BMW 1er, 1er xDrive 195/55R16 A02) bis A10)
(3türig, 5türig; beim Typ 1K2 A01)K01)K02)K13)K25)K28)M00)N205) EF0)
ab Genehmigungs-Nr.
e1*2007/46*0273*04; beim 195/55R16 M+S
Typ 1K4 ab A01)K01)K02)K13)K25)K28)M00)W205)
Genehmigungs-Nr.
e1*2007/46*0283*04)
§22 55766*00
RA-001416-A0-104-15~BM-5-120-72_5-ET18_RR10.675

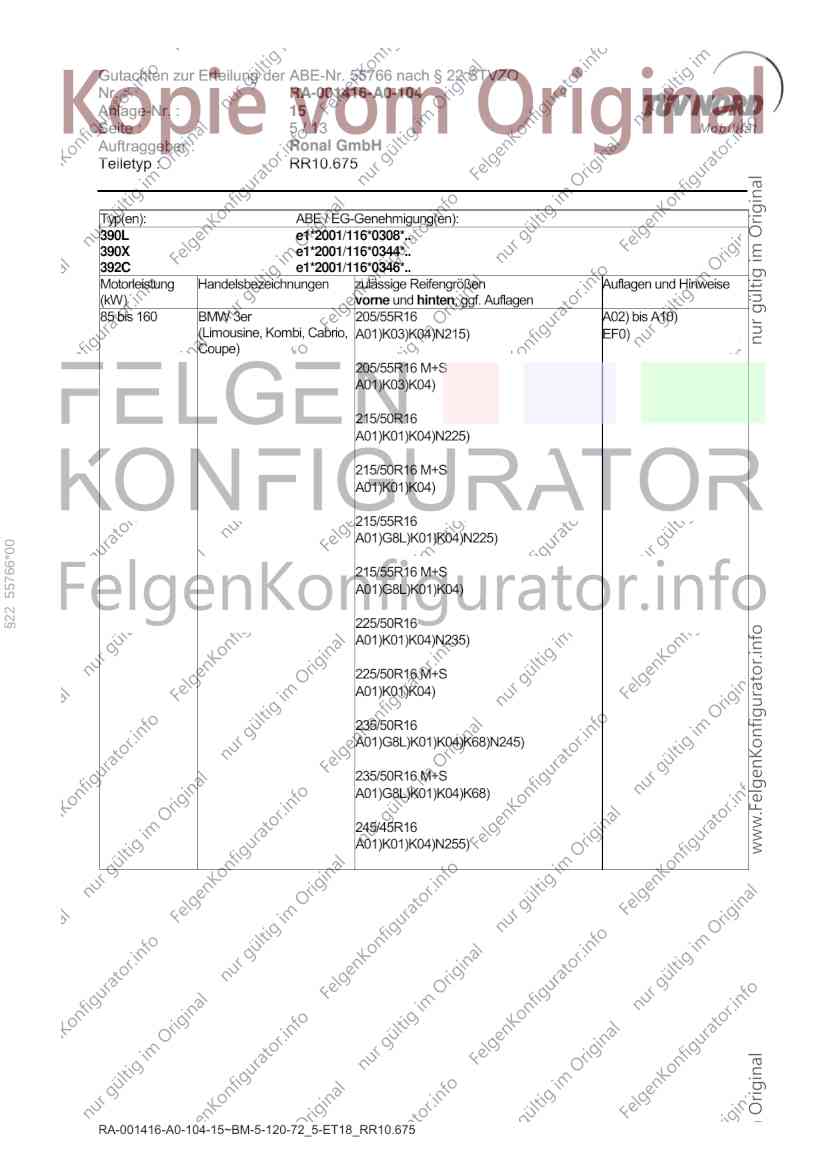

Gutachten zur Erteilung der ABE-Nr. 55766 nach § 22 STVZO
Nr. : RA-001416-A0-104
Anlage-Nr. : 15
Seite : 5 / 13 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.675
Typ(en): ABE / EG-Genehmigung(en):
390L e1*2001/116*0308*..
390X e1*2001/116*0344*..
392C e1*2001/116*0346*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 160 BMW 3er 205/55R16 A02) bis A10)
(Limousine, Kombi, Cabrio, A01)K03)K04)N215) EF0)
Coupe)
205/55R16 M+S
A01)K03)K04)
215/50R16
A01)K01)K04)N225)
215/50R16 M+S
A01)K01)K04)
215/55R16
A01)G8L)K01)K04)N225)
§22 55766*00
215/55R16 M+S
A01)G8L)K01)K04)
225/50R16
A01)K01)K04)N235)
225/50R16 M+S
A01)K01)K04)
235/50R16
A01)G8L)K01)K04)K68)N245)
235/50R16 M+S
A01)G8L)K01)K04)K68)
245/45R16
A01)K01)K04)N255)
RA-001416-A0-104-15~BM-5-120-72_5-ET18_RR10.675

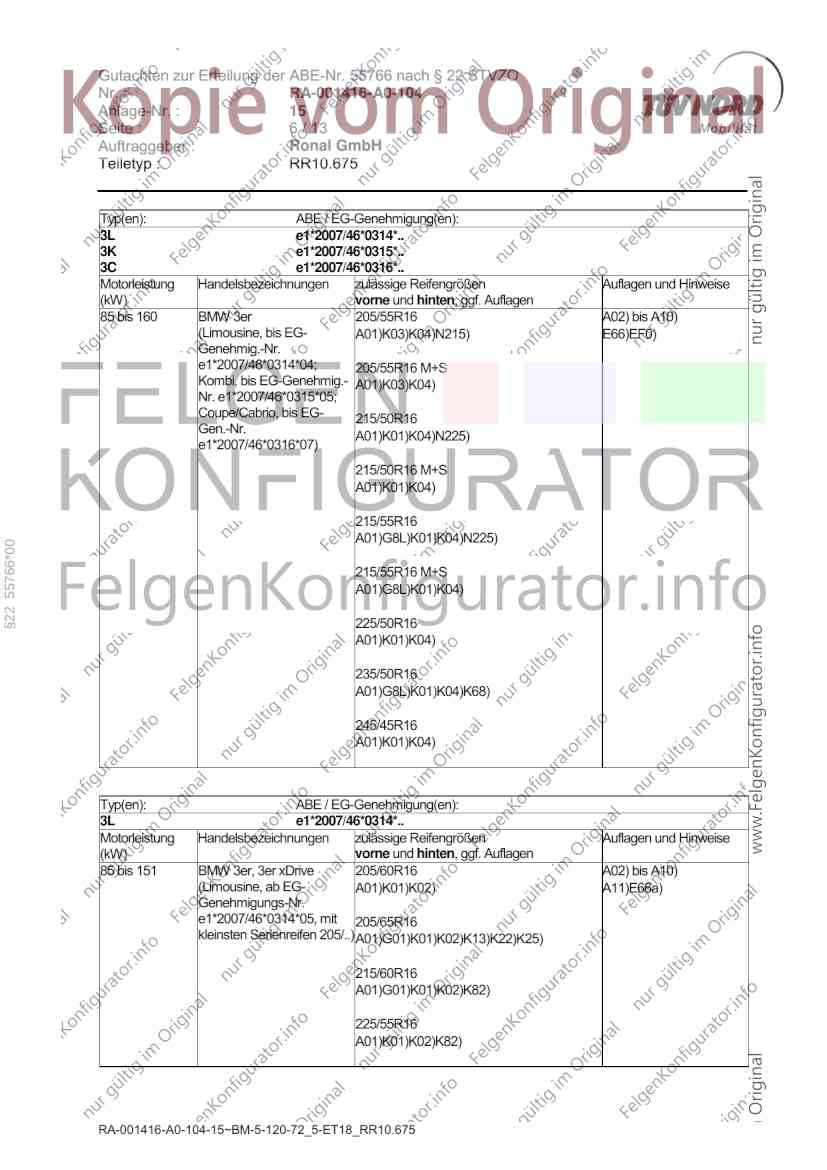

Gutachten zur Erteilung der ABE-Nr. 55766 nach § 22 STVZO
Nr. : RA-001416-A0-104
Anlage-Nr. : 15
Seite : 6 / 13 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.675
Typ(en): ABE / EG-Genehmigung(en):
3L e1*2007/46*0314*..
3K e1*2007/46*0315*..
3C e1*2007/46*0316*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 160 BMW 3er 205/55R16 A02) bis A10)
(Limousine, bis EG- A01)K03)K04)N215) E66)EF0)
Genehmig.-Nr.
e1*2007/46*0314*04; 205/55R16 M+S
Kombi, bis EG-Genehmig.- A01)K03)K04)
Nr. e1*2007/46*0315*05;
Coupe/Cabrio, bis EG- 215/50R16
Gen.-Nr.
A01)K01)K04)N225)
e1*2007/46*0316*07)
215/50R16 M+S
A01)K01)K04)
215/55R16
A01)G8L)K01)K04)N225)
§22 55766*00
215/55R16 M+S
A01)G8L)K01)K04)
225/50R16
A01)K01)K04)
235/50R16
A01)G8L)K01)K04)K68)
245/45R16
A01)K01)K04)
Typ(en): ABE / EG-Genehmigung(en):
3L e1*2007/46*0314*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 151 BMW 3er, 3er xDrive 205/60R16 A02) bis A10)
(Limousine, ab EG- A01)K01)K02) A11)E66a)
Genehmigungs-Nr.
e1*2007/46*0314*05, mit 205/65R16
kleinsten Serienreifen 205/..) A01)G01)K01)K02)K13)K22)K25)
215/60R16
A01)G01)K01)K02)K82)
225/55R16
A01)K01)K02)K82)
RA-001416-A0-104-15~BM-5-120-72_5-ET18_RR10.675

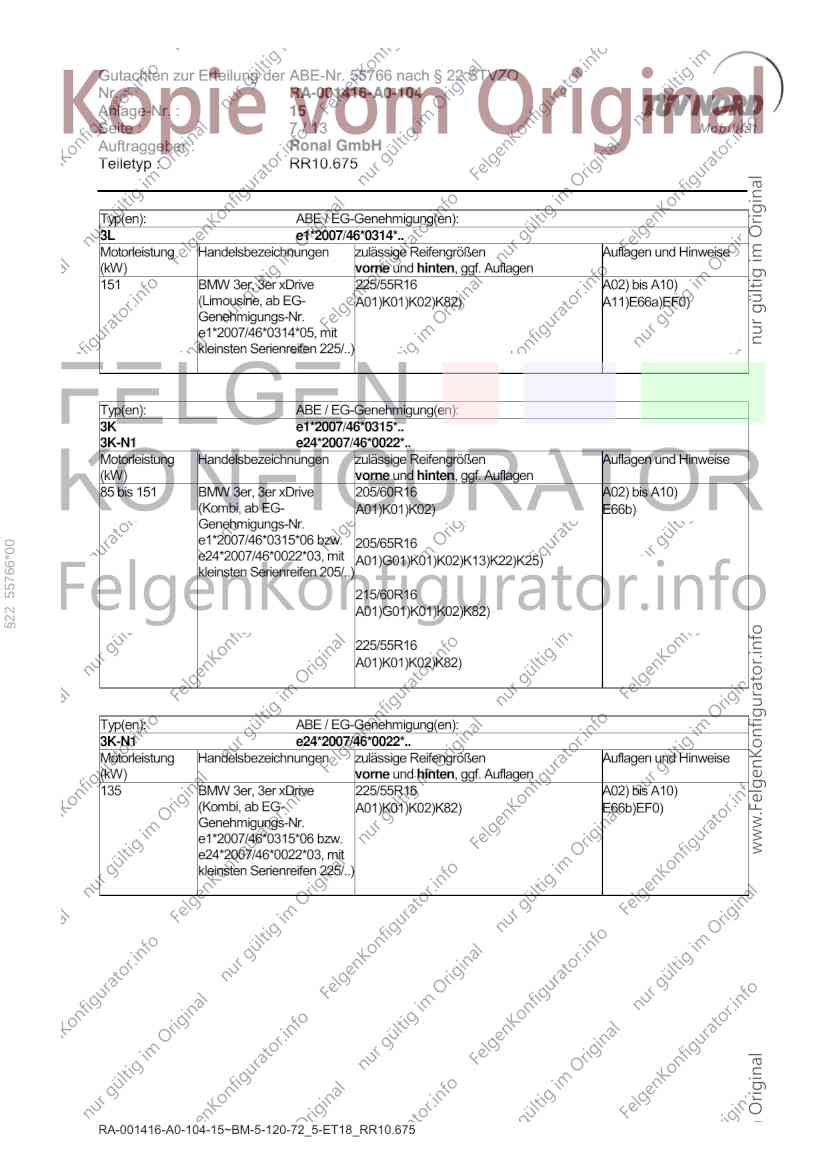

Gutachten zur Erteilung der ABE-Nr. 55766 nach § 22 STVZO
Nr. : RA-001416-A0-104
Anlage-Nr. : 15
Seite : 7 / 13 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.675
Typ(en): ABE / EG-Genehmigung(en):
3L e1*2007/46*0314*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
151 BMW 3er, 3er xDrive 225/55R16 A02) bis A10)
(Limousine, ab EG- A01)K01)K02)K82) A11)E66a)EF0)
Genehmigungs-Nr.
e1*2007/46*0314*05, mit
kleinsten Serienreifen 225/..)
Typ(en): ABE / EG-Genehmigung(en):
3K e1*2007/46*0315*..
3K-N1 e24*2007/46*0022*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 151 BMW 3er, 3er xDrive 205/60R16 A02) bis A10)
(Kombi, ab EG- A01)K01)K02) E66b)
Genehmigungs-Nr.
e1*2007/46*0315*06 bzw. 205/65R16
§22 55766*00
e24*2007/46*0022*03, mit A01)G01)K01)K02)K13)K22)K25)
kleinsten Serienreifen 205/..)
215/60R16
A01)G01)K01)K02)K82)
225/55R16
A01)K01)K02)K82)
Typ(en): ABE / EG-Genehmigung(en):
3K-N1 e24*2007/46*0022*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
135 BMW 3er, 3er xDrive 225/55R16 A02) bis A10)
(Kombi, ab EG- A01)K01)K02)K82) E66b)EF0)
Genehmigungs-Nr.
e1*2007/46*0315*06 bzw.
e24*2007/46*0022*03, mit
kleinsten Serienreifen 225/..)
RA-001416-A0-104-15~BM-5-120-72_5-ET18_RR10.675

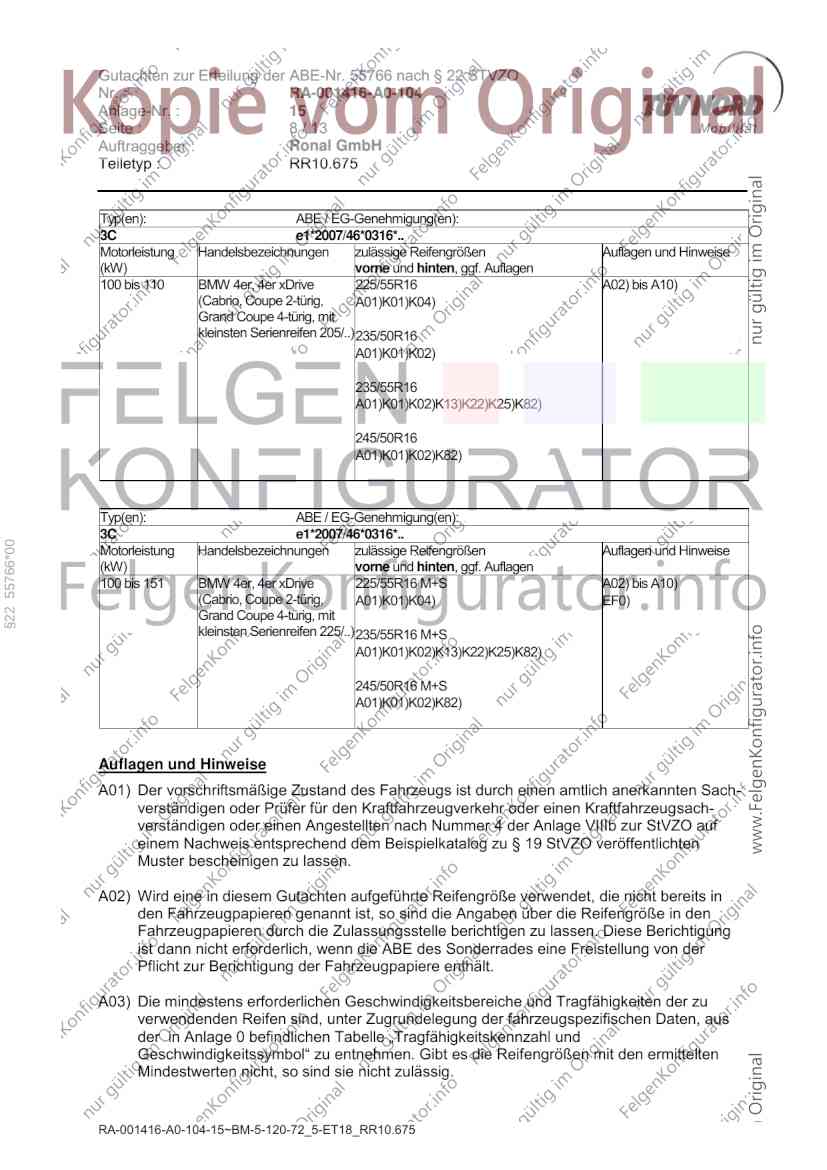

Gutachten zur Erteilung der ABE-Nr. 55766 nach § 22 STVZO
Nr. : RA-001416-A0-104
Anlage-Nr. : 15
Seite : 8 / 13 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.675
Typ(en): ABE / EG-Genehmigung(en):
3C e1*2007/46*0316*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 110 BMW 4er, 4er xDrive 225/55R16 A02) bis A10)
(Cabrio, Coupe 2-türig, A01)K01)K04)
Grand Coupe 4-türig, mit
kleinsten Serienreifen 205/..) 235/50R16
A01)K01)K02)
235/55R16
A01)K01)K02)K13)K22)K25)K82)
245/50R16
A01)K01)K02)K82)
Typ(en): ABE / EG-Genehmigung(en):
3C e1*2007/46*0316*..
§22 55766*00
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 151 BMW 4er, 4er xDrive 225/55R16 M+S A02) bis A10)
(Cabrio, Coupe 2-türig, A01)K01)K04) EF0)
Grand Coupe 4-türig, mit
kleinsten Serienreifen 225/..) 235/55R16 M+S
A01)K01)K02)K13)K22)K25)K82)
245/50R16 M+S
A01)K01)K02)K82)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
RA-001416-A0-104-15~BM-5-120-72_5-ET18_RR10.675
Gutachten zur Erteilung der ABE-Nr. 55766 nach § 22 STVZO
Nr. : RA-001416-A0-104
Anlage-Nr. : 15
Seite : 9 / 13 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.675

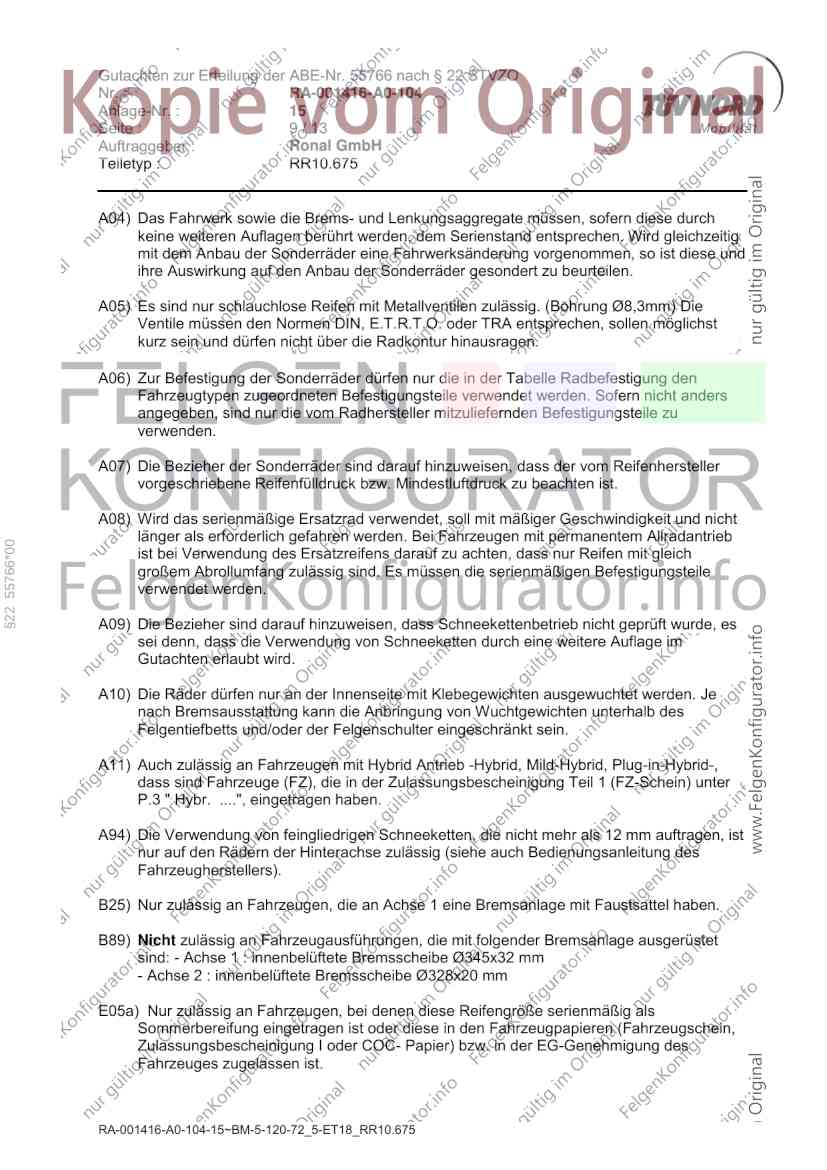

A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Metallventilen zulässig. (Bohrung Ø8,3mm) Die
Ventile müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst
kurz sein und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
§22 55766*00
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je
nach Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des
Felgentiefbetts und/oder der Felgenschulter eingeschränkt sein.
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-,
dass sind Fahrzeuge (FZ), die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter
P.3 " Hybr. ....", eingetragen haben.
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
B25) Nur zulässig an Fahrzeugen, die an Achse 1 eine Bremsanlage mit Faustsattel haben.
B89) Nicht zulässig an Fahrzeugausführungen, die mit folgender Bremsanlage ausgerüstet
sind: - Achse 1 : innenbelüftete Bremsscheibe Ø345x32 mm
- Achse 2 : innenbelüftete Bremsscheibe Ø328x20 mm
E05a) Nur zulässig an Fahrzeugen, bei denen diese Reifengröße serienmäßig als
Sommerbereifung eingetragen ist oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist.
RA-001416-A0-104-15~BM-5-120-72_5-ET18_RR10.675
Gutachten zur Erteilung der ABE-Nr. 55766 nach § 22 STVZO
Nr. : RA-001416-A0-104
Anlage-Nr. : 15
Seite : 10 / 13 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.675

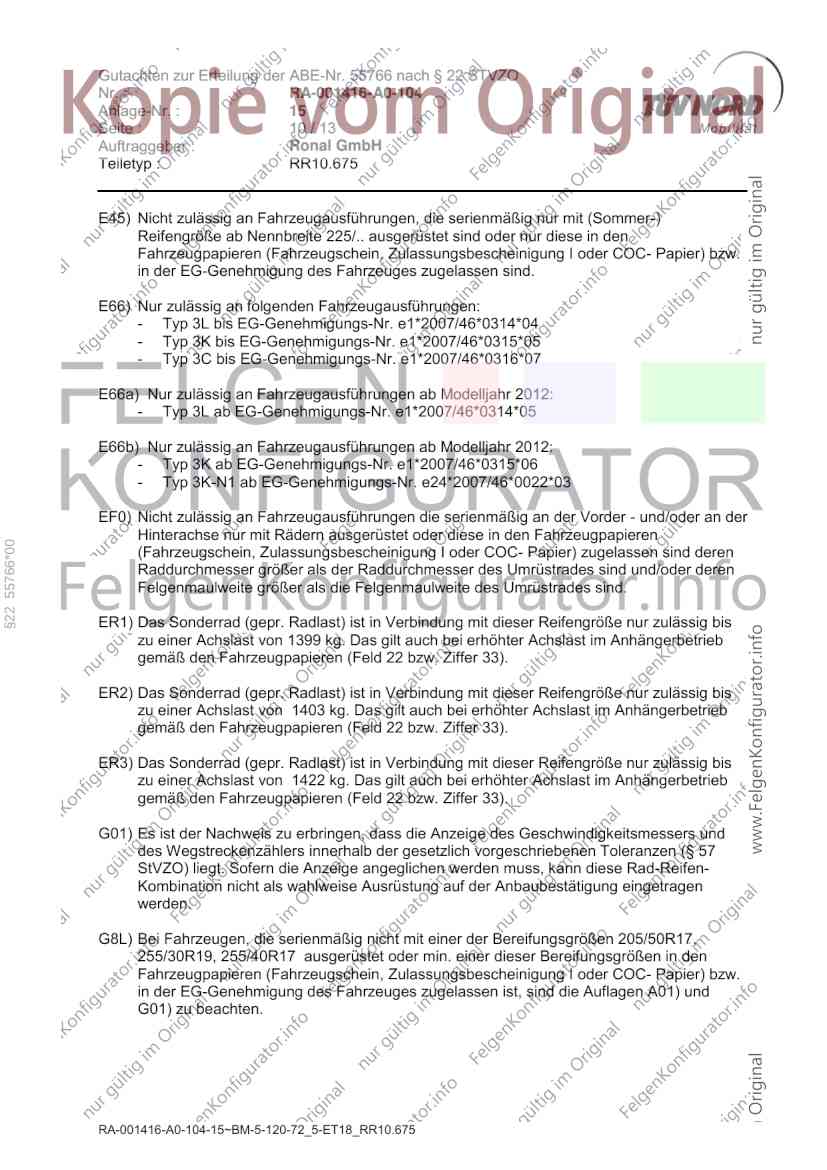

E45) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit (Sommer-)
Reifengröße ab Nennbreite 225/.. ausgerüstet sind oder nur diese in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen sind.
E66) Nur zulässig an folgenden Fahrzeugausführungen:
- Typ 3L bis EG-Genehmigungs-Nr. e1*2007/46*0314*04
- Typ 3K bis EG-Genehmigungs-Nr. e1*2007/46*0315*05
- Typ 3C bis EG-Genehmigungs-Nr. e1*2007/46*0316*07
E66a) Nur zulässig an Fahrzeugausführungen ab Modelljahr 2012:
- Typ 3L ab EG-Genehmigungs-Nr. e1*2007/46*0314*05
E66b) Nur zulässig an Fahrzeugausführungen ab Modelljahr 2012:
- Typ 3K ab EG-Genehmigungs-Nr. e1*2007/46*0315*06
- Typ 3K-N1 ab EG-Genehmigungs-Nr. e24*2007/46*0022*03
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet oder diese in den Fahrzeugpapieren
§22 55766*00
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) zugelassen sind deren
Raddurchmesser größer als der Raddurchmesser des Umrüstrades sind und/oder deren
Felgenmaulweite größer als die Felgenmaulweite des Umrüstrades sind.
ER1) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis
zu einer Achslast von 1399 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb
gemäß den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
ER2) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis
zu einer Achslast von 1403 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb
gemäß den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
ER3) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis
zu einer Achslast von 1422 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb
gemäß den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G8L) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 205/50R17,
255/30R19, 255/40R17 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.
RA-001416-A0-104-15~BM-5-120-72_5-ET18_RR10.675
Gutachten zur Erteilung der ABE-Nr. 55766 nach § 22 STVZO
Nr. : RA-001416-A0-104
Anlage-Nr. : 15
Seite : 11 / 13 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.675

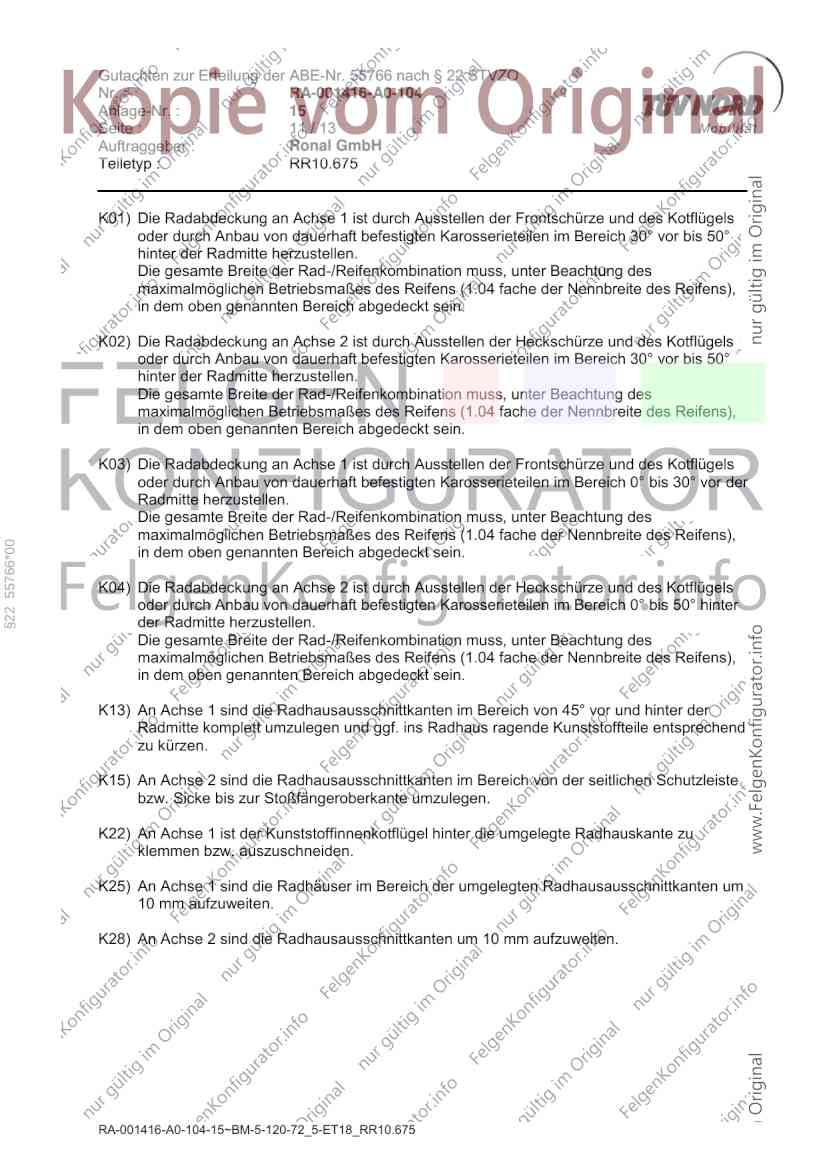

K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
§22 55766*00
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend
zu kürzen.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen Schutzleiste
bzw. Sicke bis zur Stoßfängeroberkante umzulegen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um
10 mm aufzuweiten.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
RA-001416-A0-104-15~BM-5-120-72_5-ET18_RR10.675
Gutachten zur Erteilung der ABE-Nr. 55766 nach § 22 STVZO
Nr. : RA-001416-A0-104
Anlage-Nr. : 15
Seite : 12 / 13 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.675

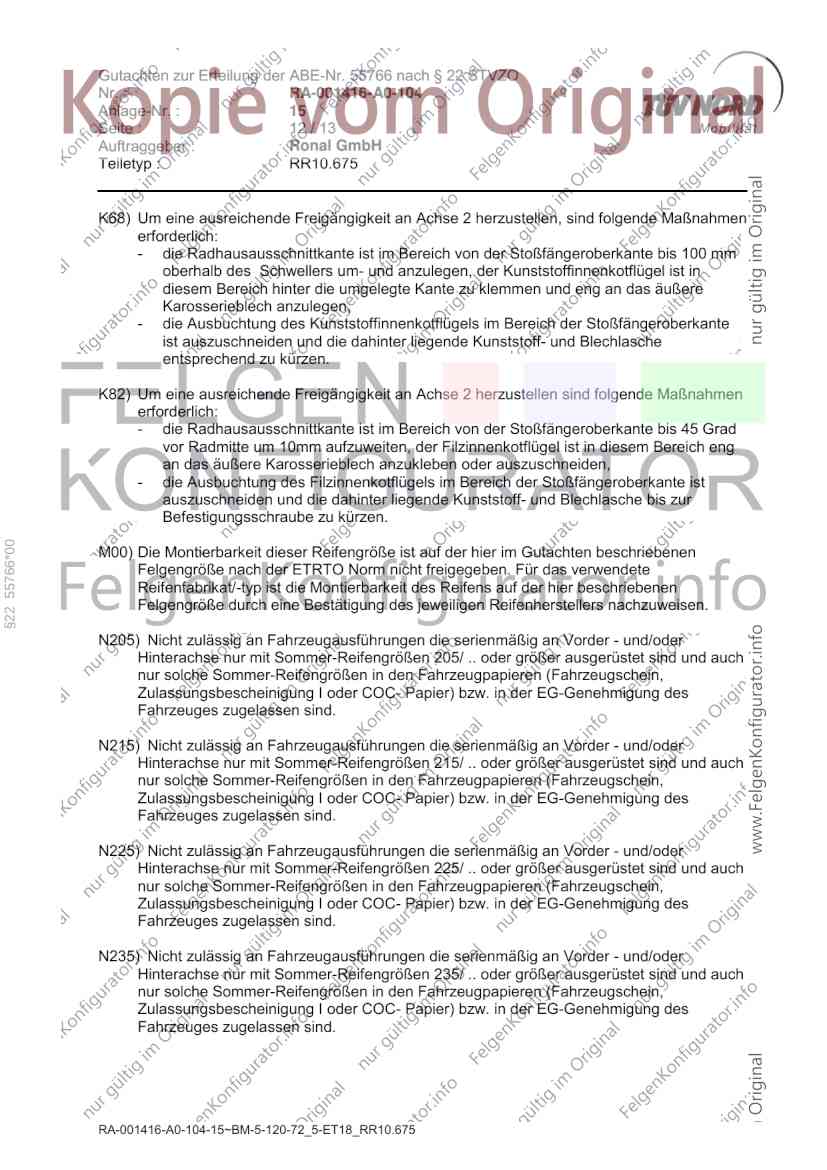

K68) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
- die Radhausausschnittkante ist im Bereich von der Stoßfängeroberkante bis 100 mm
oberhalb des Schwellers um- und anzulegen, der Kunststoffinnenkotflügel ist in
diesem Bereich hinter die umgelegte Kante zu klemmen und eng an das äußere
Karosserieblech anzulegen,
- die Ausbuchtung des Kunststoffinnenkotflügels im Bereich der Stoßfängeroberkante
ist auszuschneiden und die dahinter liegende Kunststoff- und Blechlasche
entsprechend zu kürzen.
K82) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
- die Radhausausschnittkante ist im Bereich von der Stoßfängeroberkante bis 45 Grad
vor Radmitte um 10mm aufzuweiten, der Filzinnenkotflügel ist in diesem Bereich eng
an das äußere Karosserieblech anzukleben oder auszuschneiden,
- die Ausbuchtung des Filzinnenkotflügels im Bereich der Stoßfängeroberkante ist
auszuschneiden und die dahinter liegende Kunststoff- und Blechlasche bis zur
Befestigungsschraube zu kürzen.
§22 55766*00
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
N205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 205/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
RA-001416-A0-104-15~BM-5-120-72_5-ET18_RR10.675
Gutachten zur Erteilung der ABE-Nr. 55766 nach § 22 STVZO
Nr. : RA-001416-A0-104
Anlage-Nr. : 15
Seite : 13 / 13 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.675

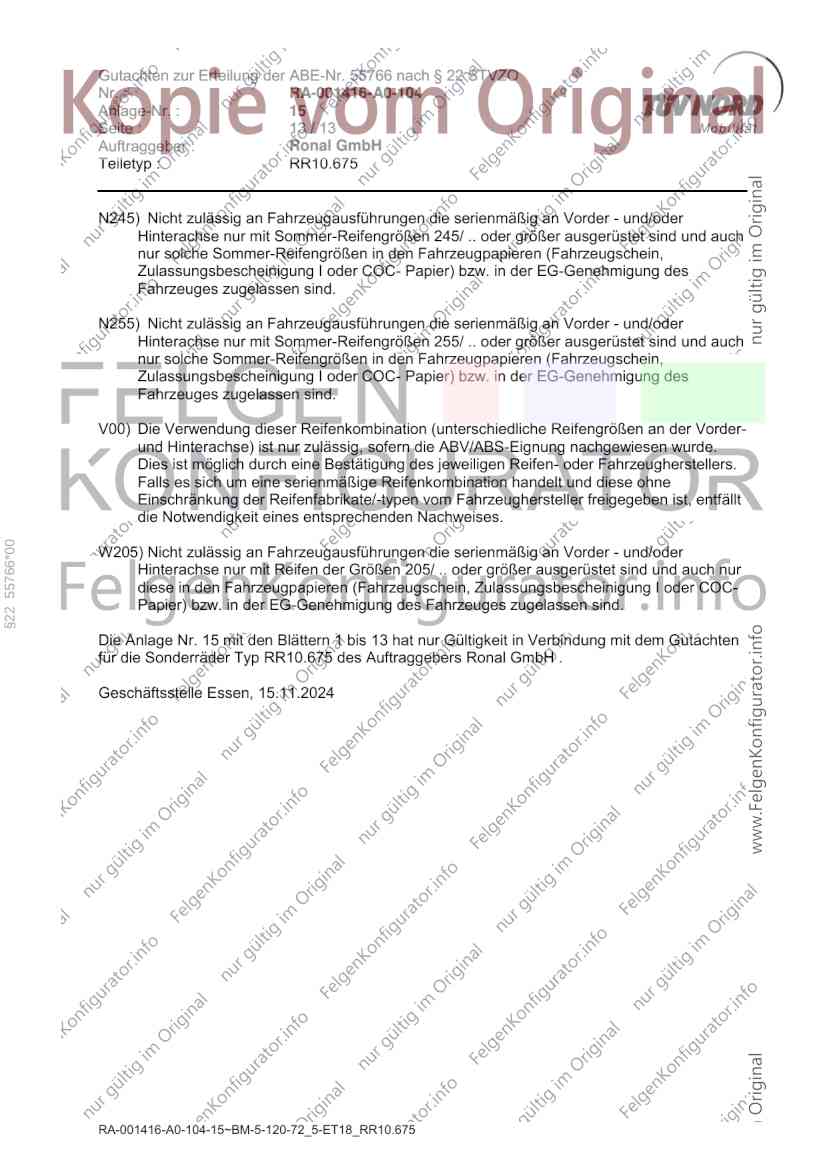

N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N255) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 255/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde.
Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers.
Falls es sich um eine serienmäßige Reifenkombination handelt und diese ohne
Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt
die Notwendigkeit eines entsprechenden Nachweises.
§22 55766*00
W205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Reifen der Größen 205/ .. oder größer ausgerüstet sind und auch nur
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
Die Anlage Nr. 15 mit den Blättern 1 bis 13 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ RR10.675 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 15.11.2024
RA-001416-A0-104-15~BM-5-120-72_5-ET18_RR10.675
