Gutachten zur Erteilung der ABE-Nr. 55766 nach § 22 STVZO
Nr. : RA-001416-A0-104
Anlage-Nr. : 10

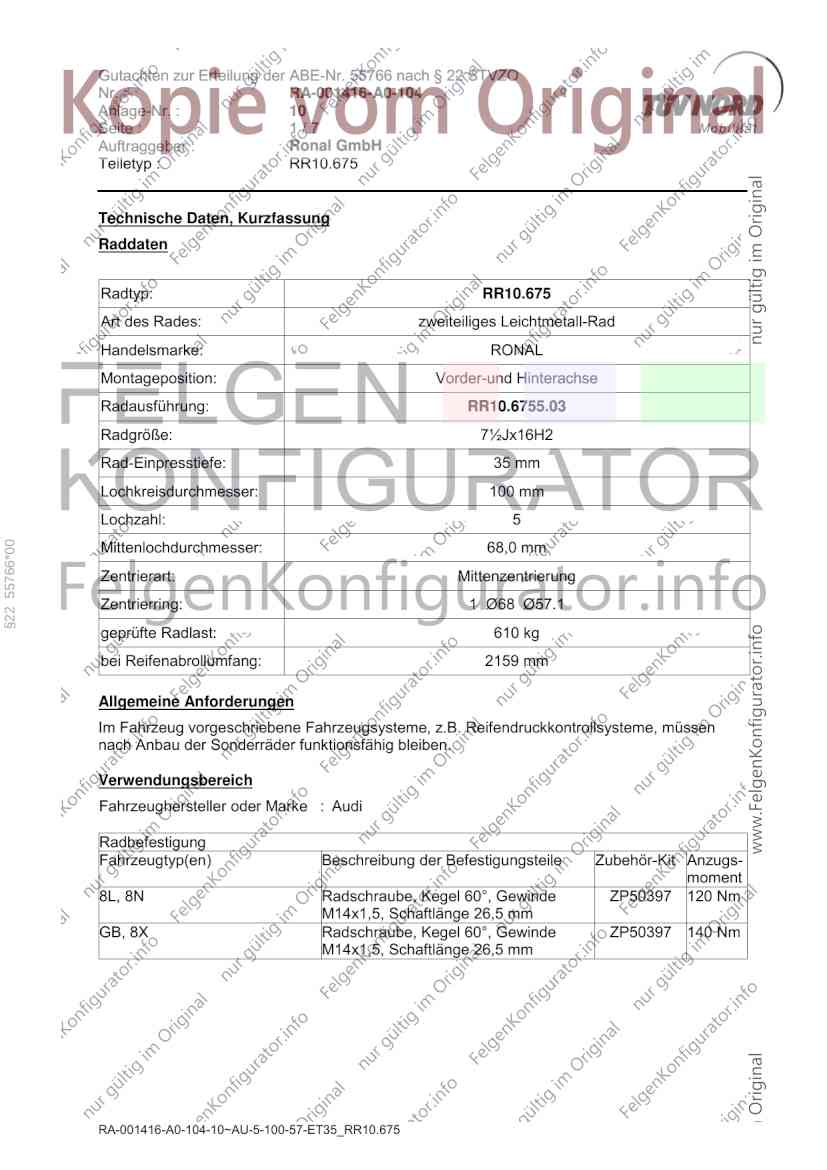

Seite : 1/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.675
Technische Daten, Kurzfassung
Raddaten
Radtyp: RR10.675
Art des Rades: zweiteiliges Leichtmetall-Rad
Handelsmarke: RONAL
Montageposition: Vorder-und Hinterachse
Radausführung: RR10.6755.03
Radgröße: 7½Jx16H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 5
Mittenlochdurchmesser: 68,0 mm
§22 55766*00
Zentrierart: Mittenzentrierung
Zentrierring: 1 Ø68 Ø57.1
geprüfte Radlast: 610 kg
bei Reifenabrollumfang: 2159 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : Audi
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
8L, 8N Radschraube, Kegel 60°, Gewinde ZP50397 120 Nm
M14x1,5, Schaftlänge 26,5 mm
GB, 8X Radschraube, Kegel 60°, Gewinde ZP50397 140 Nm
M14x1,5, Schaftlänge 26,5 mm
RA-001416-A0-104-10~AU-5-100-57-ET35_RR10.675
Gutachten zur Erteilung der ABE-Nr. 55766 nach § 22 STVZO
Nr. : RA-001416-A0-104
Anlage-Nr. : 10

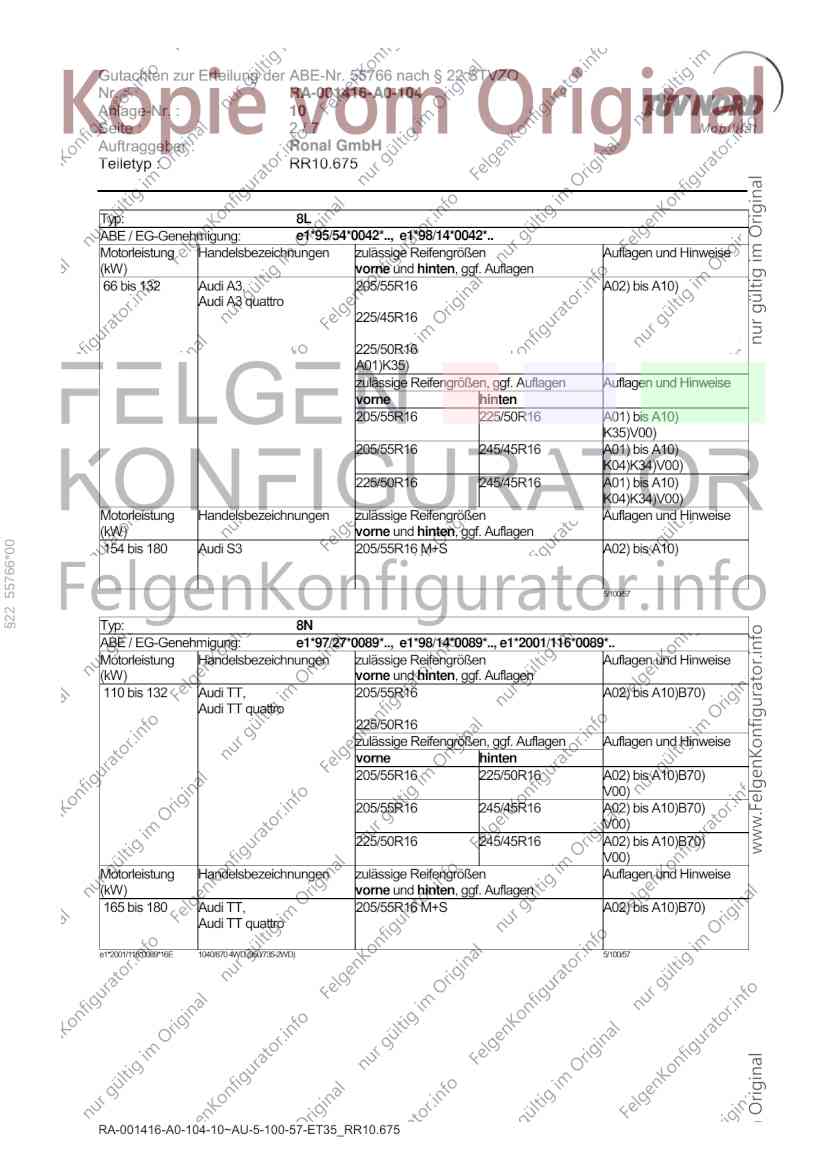

Seite : 2/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.675
Typ: 8L
ABE / EG-Genehmigung: e1*95/54*0042*.., e1*98/14*0042*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 132 Audi A3, 205/55R16 A02) bis A10)
Audi A3 quattro
225/45R16
225/50R16
A01)K35)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/55R16 225/50R16 A01) bis A10)
K35)V00)
205/55R16 245/45R16 A01) bis A10)
K04)K34)V00)
225/50R16 245/45R16 A01) bis A10)
K04)K34)V00)
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
154 bis 180 Audi S3 205/55R16 M+S A02) bis A10)
§22 55766*00
5/100/57
Typ: 8N
ABE / EG-Genehmigung: e1*97/27*0089*.., e1*98/14*0089*.., e1*2001/116*0089*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 132 Audi TT, 205/55R16 A02) bis A10)B70)
Audi TT quattro
225/50R16
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/55R16 225/50R16 A02) bis A10)B70)
V00)
205/55R16 245/45R16 A02) bis A10)B70)
V00)
225/50R16 245/45R16 A02) bis A10)B70)
V00)
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
165 bis 180 Audi TT, 205/55R16 M+S A02) bis A10)B70)
Audi TT quattro
e1*2001/116*0089*16E 1040/870 4WD (950/735-2WD) 5/100/57
RA-001416-A0-104-10~AU-5-100-57-ET35_RR10.675
Gutachten zur Erteilung der ABE-Nr. 55766 nach § 22 STVZO
Nr. : RA-001416-A0-104
Anlage-Nr. : 10

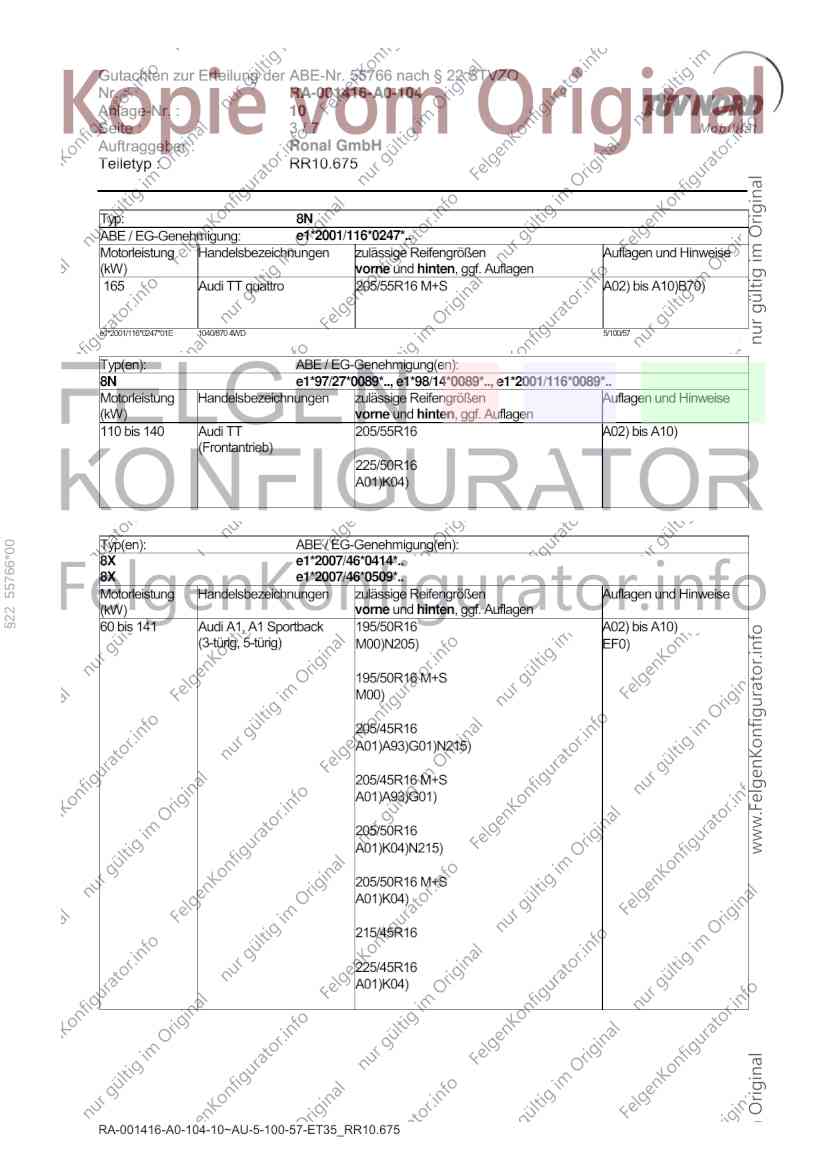

Seite : 3/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.675
Typ: 8N
ABE / EG-Genehmigung: e1*2001/116*0247*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
165 Audi TT quattro 205/55R16 M+S A02) bis A10)B70)
e1*2001/116*0247*01E 1040/870 4WD 5/100/57
Typ(en): ABE / EG-Genehmigung(en):
8N e1*97/27*0089*.., e1*98/14*0089*.., e1*2001/116*0089*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 140 Audi TT 205/55R16 A02) bis A10)
(Frontantrieb)
225/50R16
A01)K04)
Typ(en): ABE / EG-Genehmigung(en):
§22 55766*00
8X e1*2007/46*0414*..
8X e1*2007/46*0509*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
60 bis 141 Audi A1, A1 Sportback 195/50R16 A02) bis A10)
(3-türig, 5-türig) M00)N205) EF0)
195/50R16 M+S
M00)
205/45R16
A01)A93)G01)N215)
205/45R16 M+S
A01)A93)G01)
205/50R16
A01)K04)N215)
205/50R16 M+S
A01)K04)
215/45R16
225/45R16
A01)K04)
RA-001416-A0-104-10~AU-5-100-57-ET35_RR10.675
Gutachten zur Erteilung der ABE-Nr. 55766 nach § 22 STVZO
Nr. : RA-001416-A0-104
Anlage-Nr. : 10

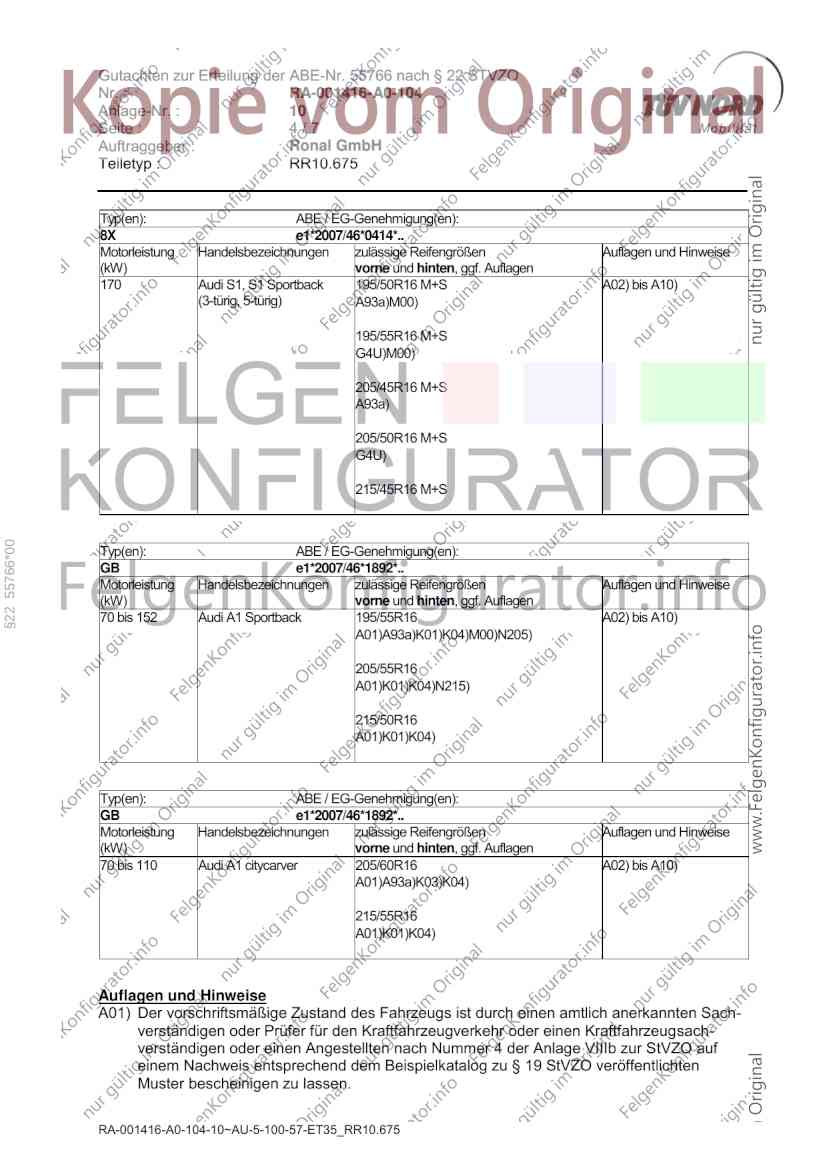

Seite : 4/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.675
Typ(en): ABE / EG-Genehmigung(en):
8X e1*2007/46*0414*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
170 Audi S1, S1 Sportback 195/50R16 M+S A02) bis A10)
(3-türig, 5-türig) A93a)M00)
195/55R16 M+S
G4U)M00)
205/45R16 M+S
A93a)
205/50R16 M+S
G4U)
215/45R16 M+S
§22 55766*00
Typ(en): ABE / EG-Genehmigung(en):
GB e1*2007/46*1892*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
70 bis 152 Audi A1 Sportback 195/55R16 A02) bis A10)
A01)A93a)K01)K04)M00)N205)
205/55R16
A01)K01)K04)N215)
215/50R16
A01)K01)K04)
Typ(en): ABE / EG-Genehmigung(en):
GB e1*2007/46*1892*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
70 bis 110 Audi A1 citycarver 205/60R16 A02) bis A10)
A01)A93a)K03)K04)
215/55R16
A01)K01)K04)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
RA-001416-A0-104-10~AU-5-100-57-ET35_RR10.675
Gutachten zur Erteilung der ABE-Nr. 55766 nach § 22 STVZO
Nr. : RA-001416-A0-104
Anlage-Nr. : 10

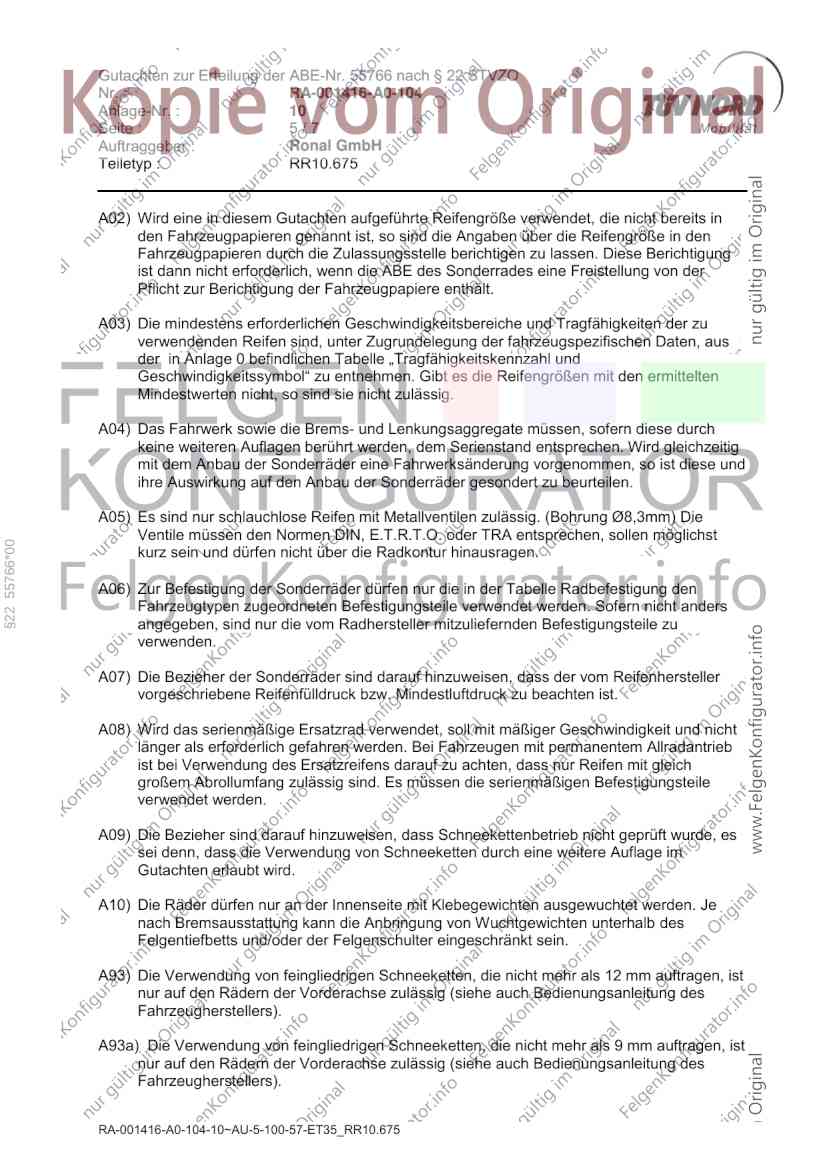

Seite : 5/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.675
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Metallventilen zulässig. (Bohrung Ø8,3mm) Die
Ventile müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst
§22 55766*00
kurz sein und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je
nach Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des
Felgentiefbetts und/oder der Felgenschulter eingeschränkt sein.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
RA-001416-A0-104-10~AU-5-100-57-ET35_RR10.675
Gutachten zur Erteilung der ABE-Nr. 55766 nach § 22 STVZO
Nr. : RA-001416-A0-104
Anlage-Nr. : 10

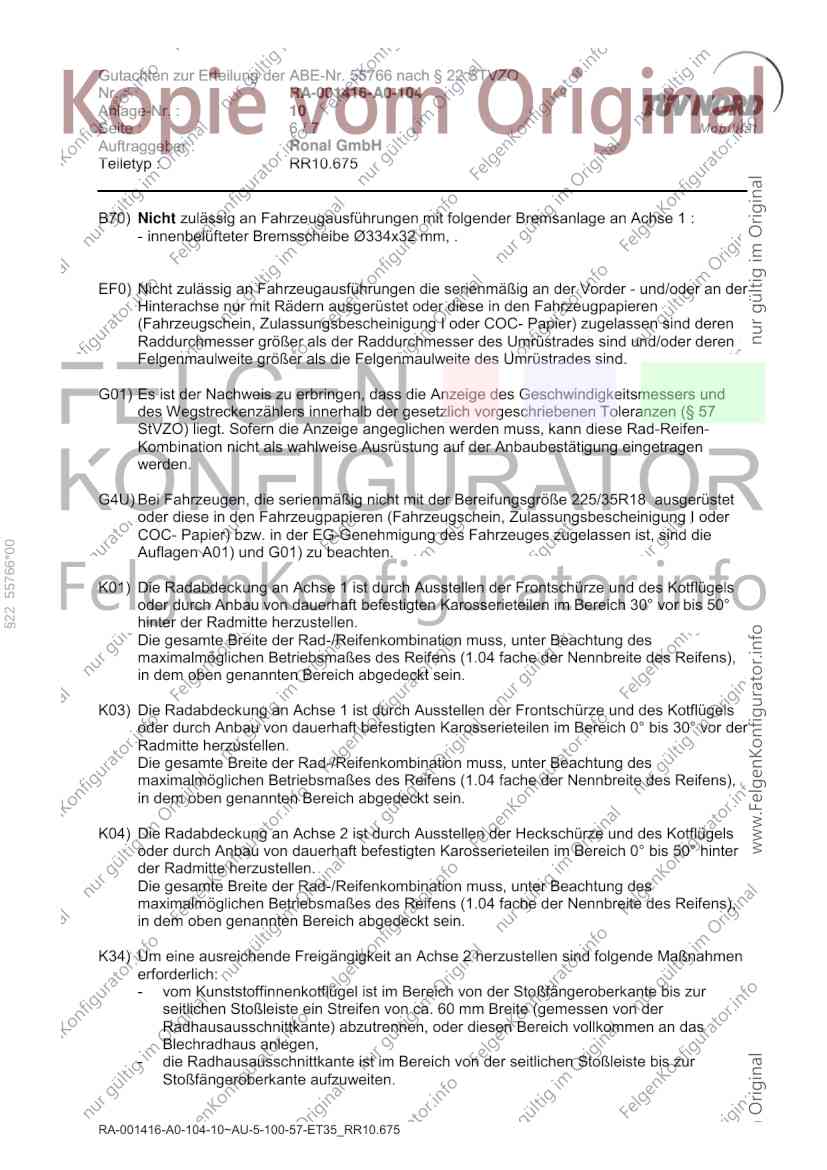

Seite : 6/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.675
B70) Nicht zulässig an Fahrzeugausführungen mit folgender Bremsanlage an Achse 1 :
- innenbelüfteter Bremsscheibe Ø334x32 mm, .
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet oder diese in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) zugelassen sind deren
Raddurchmesser größer als der Raddurchmesser des Umrüstrades sind und/oder deren
Felgenmaulweite größer als die Felgenmaulweite des Umrüstrades sind.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G4U) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 225/35R18 ausgerüstet
oder diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
§22 55766*00
Auflagen A01) und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K34) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
- vom Kunststoffinnenkotflügel ist im Bereich von der Stoßfängeroberkante bis zur
seitlichen Stoßleiste ein Streifen von ca. 60 mm Breite (gemessen von der
Radhausausschnittkante) abzutrennen, oder diesen Bereich vollkommen an das
Blechradhaus anlegen,
- die Radhausausschnittkante ist im Bereich von der seitlichen Stoßleiste bis zur
Stoßfängeroberkante aufzuweiten.
RA-001416-A0-104-10~AU-5-100-57-ET35_RR10.675
Gutachten zur Erteilung der ABE-Nr. 55766 nach § 22 STVZO
Nr. : RA-001416-A0-104
Anlage-Nr. : 10

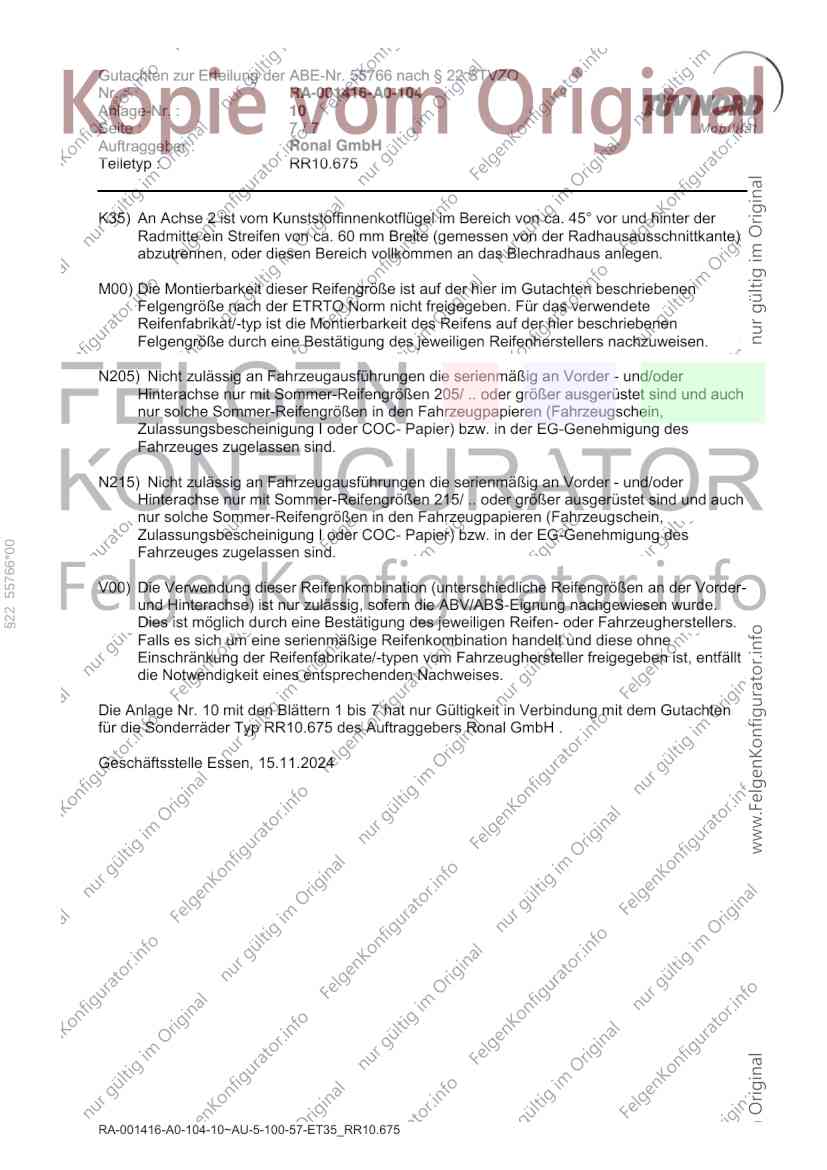

Seite : 7/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.675
K35) An Achse 2 ist vom Kunststoffinnenkotflügel im Bereich von ca. 45° vor und hinter der
Radmitte ein Streifen von ca. 60 mm Breite (gemessen von der Radhausausschnittkante)
abzutrennen, oder diesen Bereich vollkommen an das Blechradhaus anlegen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
N205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 205/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
§22 55766*00
Fahrzeuges zugelassen sind.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde.
Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers.
Falls es sich um eine serienmäßige Reifenkombination handelt und diese ohne
Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt
die Notwendigkeit eines entsprechenden Nachweises.
Die Anlage Nr. 10 mit den Blättern 1 bis 7 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ RR10.675 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 15.11.2024
RA-001416-A0-104-10~AU-5-100-57-ET35_RR10.675
