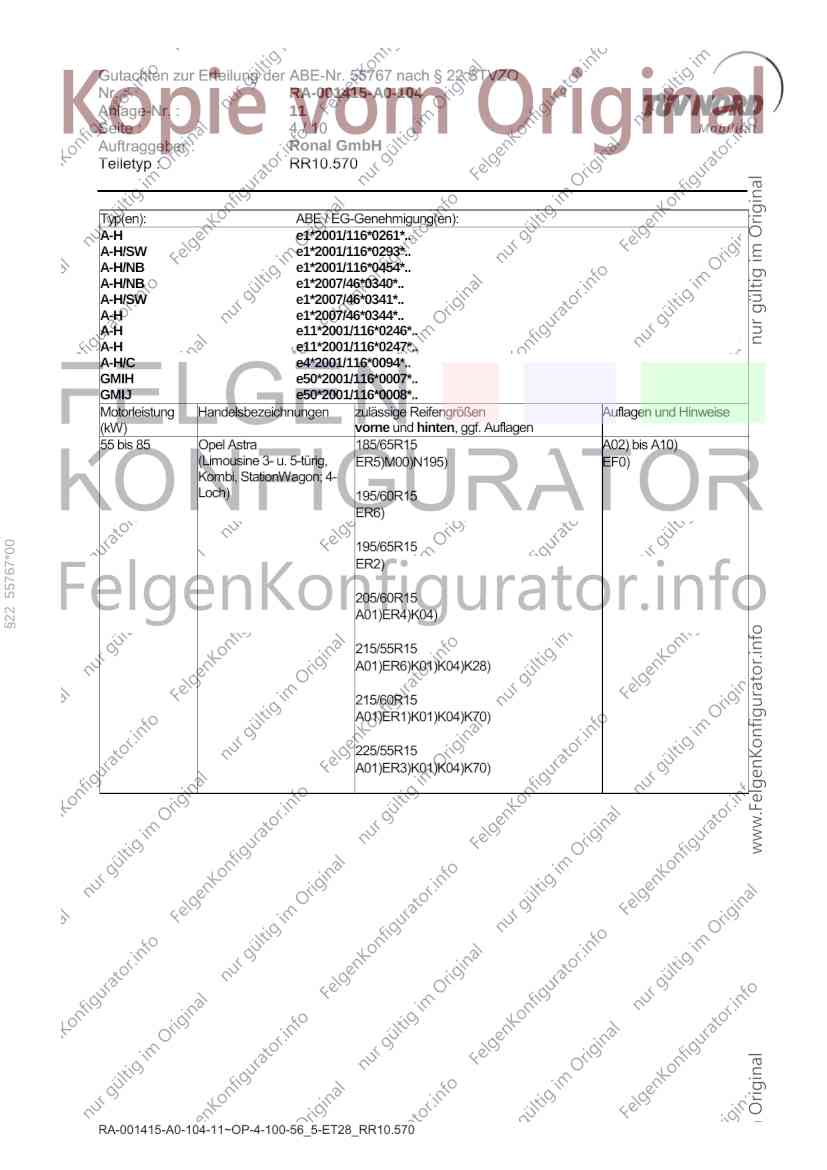

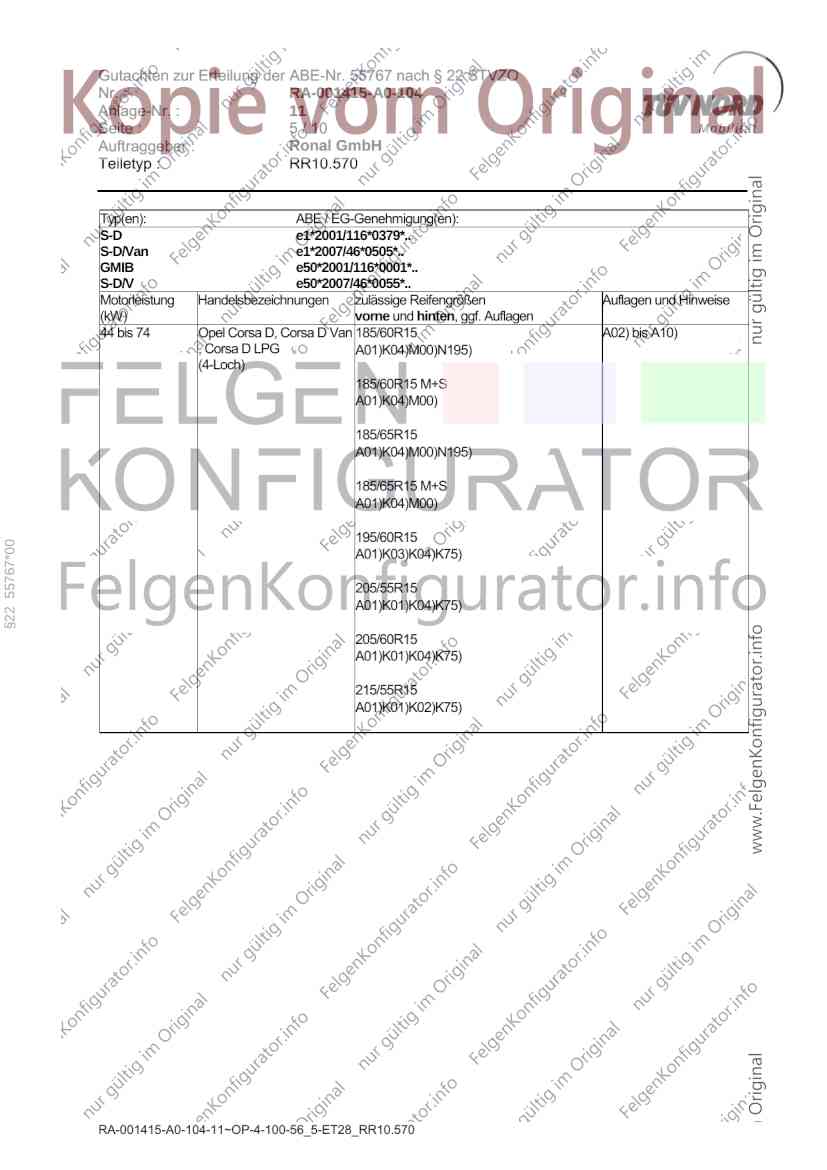

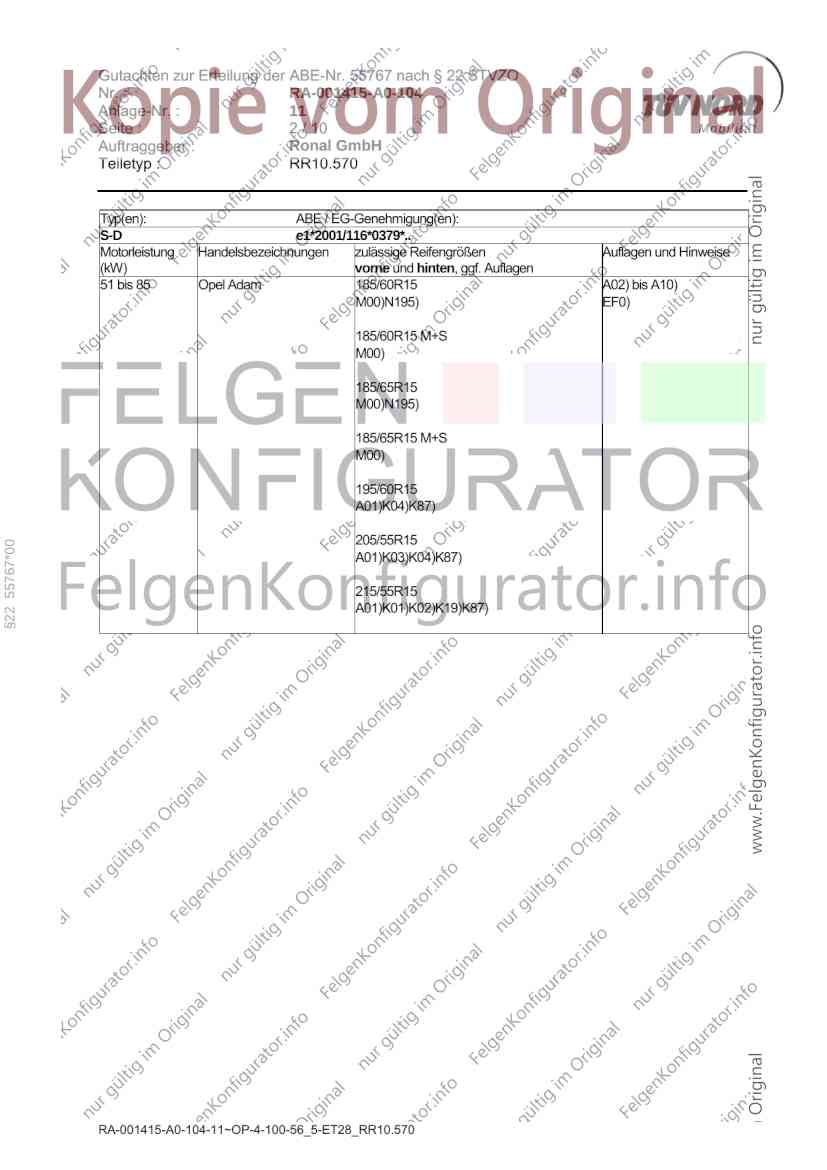

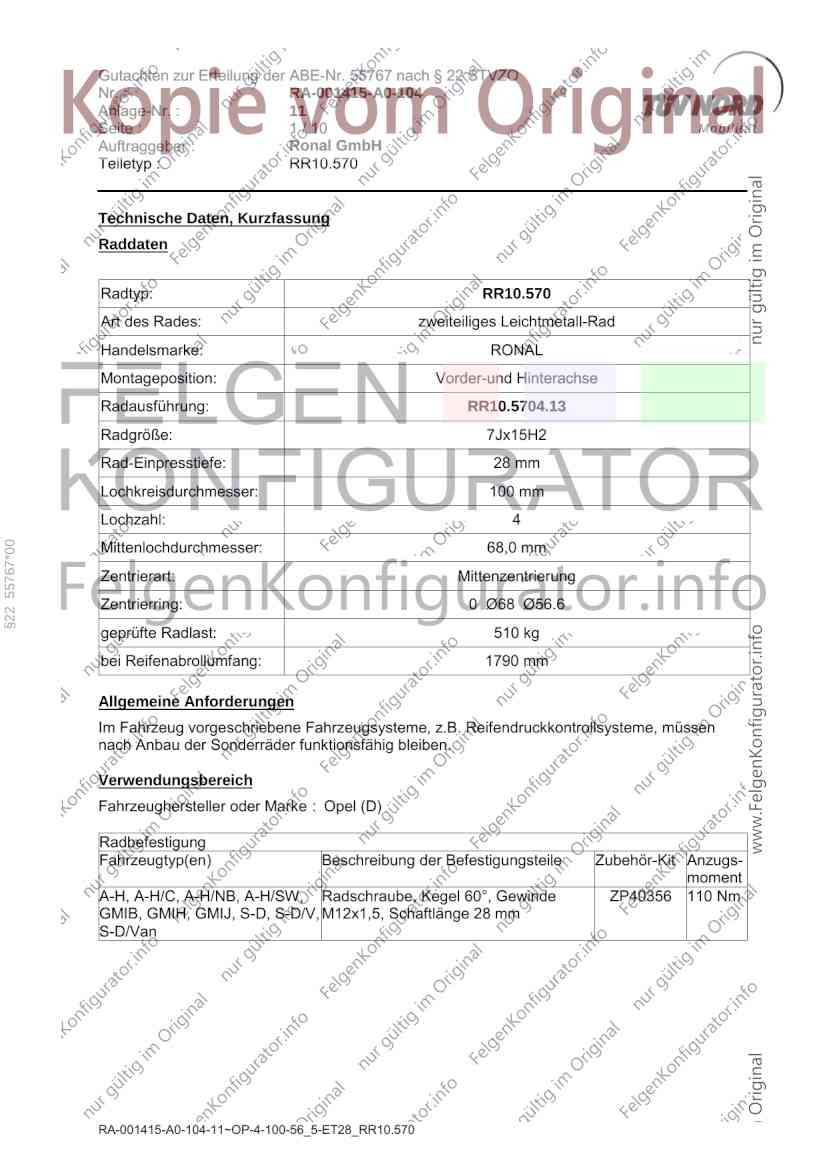

Gutachten zur Erteilung der ABE-Nr. 55767 nach § 22 STVZO
Nr. : RA-001415-A0-104
Anlage-Nr. : 11
Seite : 1 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.570
Technische Daten, Kurzfassung
Raddaten
Radtyp: RR10.570
Art des Rades: zweiteiliges Leichtmetall-Rad
Handelsmarke: RONAL
Montageposition: Vorder-und Hinterachse
Radausführung: RR10.5704.13
Radgröße: 7Jx15H2
Rad-Einpresstiefe: 28 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 4
Mittenlochdurchmesser: 68,0 mm
§22 55767*00
Zentrierart: Mittenzentrierung
Zentrierring: 0 Ø68 Ø56.6
geprüfte Radlast: 510 kg
bei Reifenabrollumfang: 1790 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : Opel (D)
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
A-H, A-H/C, A-H/NB, A-H/SW, Radschraube, Kegel 60°, Gewinde ZP40356 110 Nm
GMIB, GMIH, GMIJ, S-D, S-D/V, M12x1,5, Schaftlänge 28 mm
S-D/Van
RA-001415-A0-104-11~OP-4-100-56_5-ET28_RR10.570
Gutachten zur Erteilung der ABE-Nr. 55767 nach § 22 STVZO
Nr. : RA-001415-A0-104
Anlage-Nr. : 11
Seite : 2 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.570
Typ(en): ABE / EG-Genehmigung(en):
S-D e1*2001/116*0379*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 85 Opel Adam 185/60R15 A02) bis A10)
M00)N195) EF0)
185/60R15 M+S
M00)
185/65R15
M00)N195)
185/65R15 M+S
M00)
195/60R15
A01)K04)K87)
205/55R15
§22 55767*00
A01)K03)K04)K87)
215/55R15
A01)K01)K02)K19)K87)
RA-001415-A0-104-11~OP-4-100-56_5-ET28_RR10.570
Gutachten zur Erteilung der ABE-Nr. 55767 nach § 22 STVZO
Nr. : RA-001415-A0-104
Anlage-Nr. : 11
Seite : 3 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.570
Typ(en): ABE / EG-Genehmigung(en):
S-D e1*2001/116*0379*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen

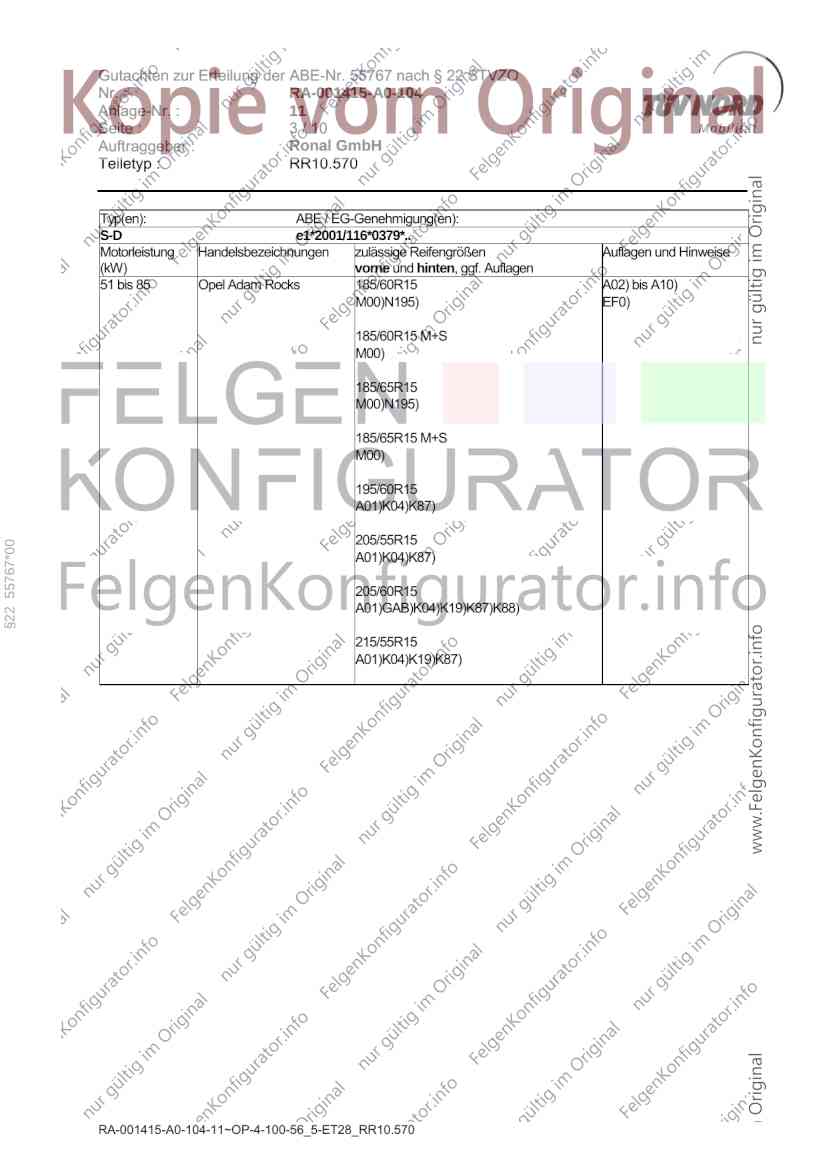

51 bis 85 Opel Adam Rocks 185/60R15 A02) bis A10)
M00)N195) EF0)
185/60R15 M+S
M00)
185/65R15
M00)N195)
185/65R15 M+S
M00)
195/60R15
A01)K04)K87)
205/55R15
§22 55767*00
A01)K04)K87)
205/60R15
A01)GAB)K04)K19)K87)K88)
215/55R15
A01)K04)K19)K87)
RA-001415-A0-104-11~OP-4-100-56_5-ET28_RR10.570
Gutachten zur Erteilung der ABE-Nr. 55767 nach § 22 STVZO
Nr. : RA-001415-A0-104
Anlage-Nr. : 11
Seite : 4 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.570
Typ(en): ABE / EG-Genehmigung(en):
A-H e1*2001/116*0261*..
A-H/SW e1*2001/116*0293*..
A-H/NB e1*2001/116*0454*..
A-H/NB e1*2007/46*0340*..
A-H/SW e1*2007/46*0341*..
A-H e1*2007/46*0344*..
A-H e11*2001/116*0246*..
A-H e11*2001/116*0247*..
A-H/C e4*2001/116*0094*..
GMIH e50*2001/116*0007*..
GMIJ e50*2001/116*0008*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 85 Opel Astra 185/65R15 A02) bis A10)
(Limousine 3- u. 5-türig, ER5)M00)N195) EF0)
Kombi, StationWagon; 4-
Loch) 195/60R15
ER6)
195/65R15
§22 55767*00
ER2)
205/60R15
A01)ER4)K04)
215/55R15
A01)ER6)K01)K04)K28)
215/60R15
A01)ER1)K01)K04)K70)
225/55R15
A01)ER3)K01)K04)K70)
RA-001415-A0-104-11~OP-4-100-56_5-ET28_RR10.570
Gutachten zur Erteilung der ABE-Nr. 55767 nach § 22 STVZO
Nr. : RA-001415-A0-104
Anlage-Nr. : 11
Seite : 5 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.570
Typ(en): ABE / EG-Genehmigung(en):
S-D e1*2001/116*0379*..
S-D/Van e1*2007/46*0505*..
GMIB e50*2001/116*0001*..
S-D/V e50*2007/46*0055*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 74 Opel Corsa D, Corsa D Van 185/60R15 A02) bis A10)
, Corsa D LPG A01)K04)M00)N195)
(4-Loch)
185/60R15 M+S
A01)K04)M00)
185/65R15
A01)K04)M00)N195)
185/65R15 M+S
A01)K04)M00)
195/60R15
§22 55767*00
A01)K03)K04)K75)
205/55R15
A01)K01)K04)K75)
205/60R15
A01)K01)K04)K75)
215/55R15
A01)K01)K02)K75)
RA-001415-A0-104-11~OP-4-100-56_5-ET28_RR10.570
Gutachten zur Erteilung der ABE-Nr. 55767 nach § 22 STVZO
Nr. : RA-001415-A0-104
Anlage-Nr. : 11
Seite : 6 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.570
Typ(en): ABE / EG-Genehmigung(en):
S-D e1*2001/116*0379*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 85 Opel Corsa E 185/60R15 A02) bis A10)
A01)K04)M00) EF0)
185/65R15
A01)K04)K91)M00)
195/55R15
A01)GBD)K04)
195/60R15
A01)K04)K91)
205/55R15
A01)K03)K04)K91)
215/50R15
§22 55767*00
A01)K01)K02)K91)
225/50R15
A01)K01)K02)K91)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
RA-001415-A0-104-11~OP-4-100-56_5-ET28_RR10.570
Gutachten zur Erteilung der ABE-Nr. 55767 nach § 22 STVZO
Nr. : RA-001415-A0-104
Anlage-Nr. : 11
Seite : 7 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.570
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Metallventilen zulässig. (Bohrung Ø8,3mm) Die
Ventile müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst
kurz sein und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
§22 55767*00
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je
nach Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des
Felgentiefbetts und/oder der Felgenschulter eingeschränkt sein.
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet oder diese in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) zugelassen sind deren
Raddurchmesser größer als der Raddurchmesser des Umrüstrades sind und/oder deren
Felgenmaulweite größer als die Felgenmaulweite des Umrüstrades sind.
ER1) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis
zu einer Achslast von 940 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb
gemäß den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
ER2) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis
zu einer Achslast von 950 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb
gemäß den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
ER3) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis
zu einer Achslast von 955 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb
gemäß den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
RA-001415-A0-104-11~OP-4-100-56_5-ET28_RR10.570
Gutachten zur Erteilung der ABE-Nr. 55767 nach § 22 STVZO
Nr. : RA-001415-A0-104
Anlage-Nr. : 11
Seite : 8 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.570
ER4) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis
zu einer Achslast von 960 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb
gemäß den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
ER5) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis
zu einer Achslast von 965 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb
gemäß den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
ER6) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis
zu einer Achslast von 975 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb
gemäß den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
GAB) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 185/65R15,
§22 55767*00
215/45R17 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.
GBD) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 175/70R14,
185/70R14 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.

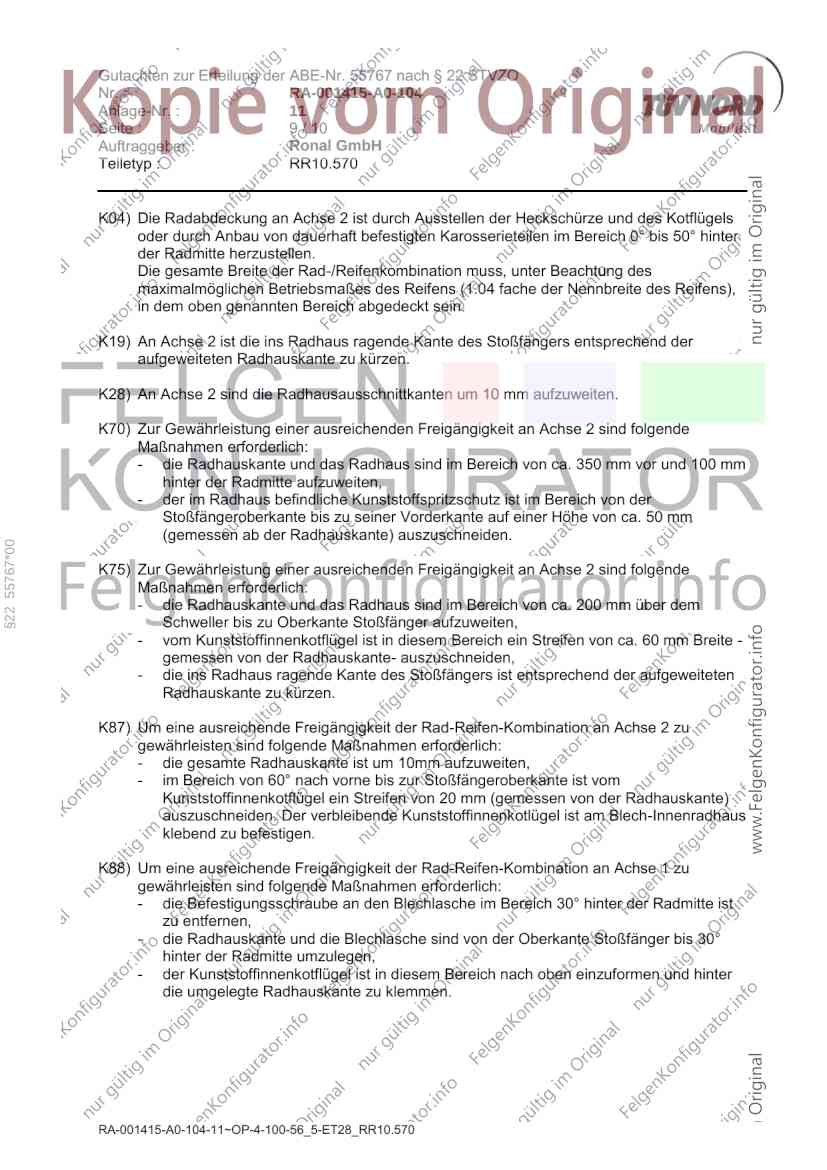

K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.

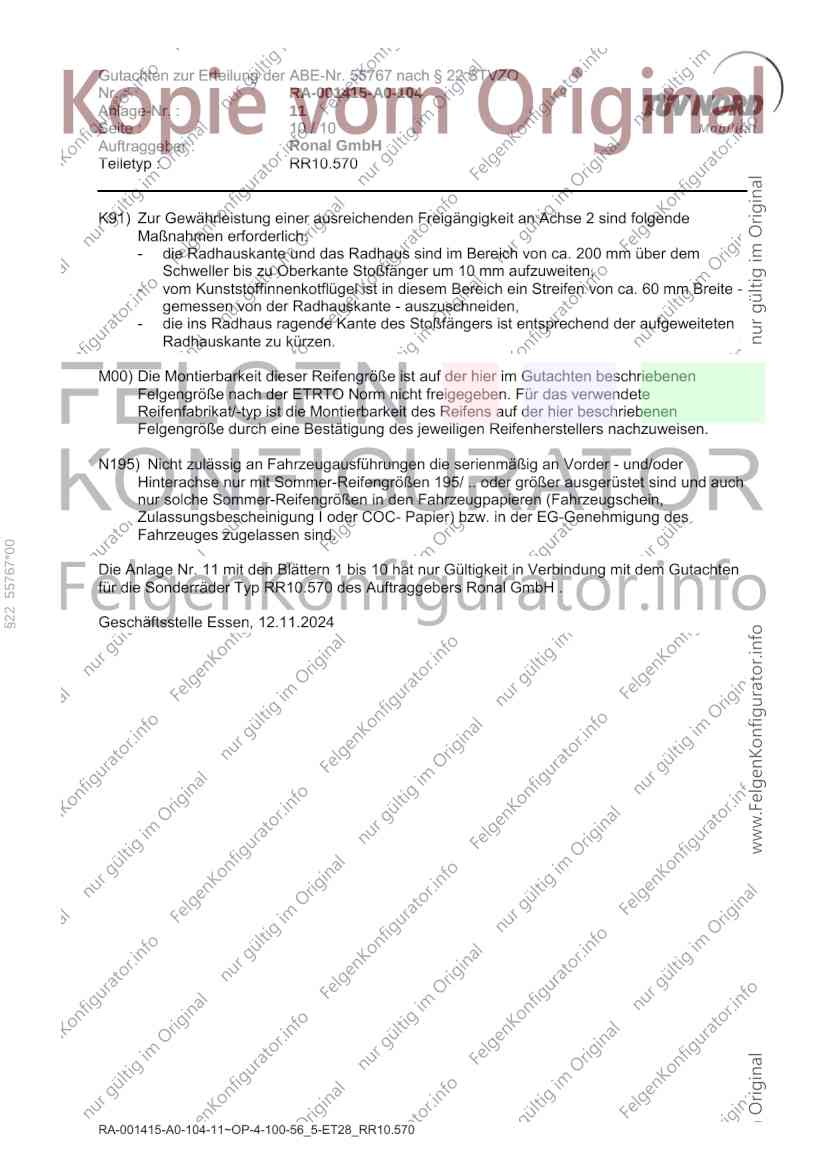

Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
RA-001415-A0-104-11~OP-4-100-56_5-ET28_RR10.570
Gutachten zur Erteilung der ABE-Nr. 55767 nach § 22 STVZO
Nr. : RA-001415-A0-104
Anlage-Nr. : 11
Seite : 9 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.570
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K19) An Achse 2 ist die ins Radhaus ragende Kante des Stoßfängers entsprechend der
aufgeweiteten Radhauskante zu kürzen.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K70) Zur Gewährleistung einer ausreichenden Freigängigkeit an Achse 2 sind folgende
Maßnahmen erforderlich:
- die Radhauskante und das Radhaus sind im Bereich von ca. 350 mm vor und 100 mm
hinter der Radmitte aufzuweiten,
- der im Radhaus befindliche Kunststoffspritzschutz ist im Bereich von der
Stoßfängeroberkante bis zu seiner Vorderkante auf einer Höhe von ca. 50 mm
(gemessen ab der Radhauskante) auszuschneiden.
§22 55767*00
K75) Zur Gewährleistung einer ausreichenden Freigängigkeit an Achse 2 sind folgende
Maßnahmen erforderlich:
- die Radhauskante und das Radhaus sind im Bereich von ca. 200 mm über dem
Schweller bis zu Oberkante Stoßfänger aufzuweiten,
- vom Kunststoffinnenkotflügel ist in diesem Bereich ein Streifen von ca. 60 mm Breite -
gemessen von der Radhauskante- auszuschneiden,
- die ins Radhaus ragende Kante des Stoßfängers ist entsprechend der aufgeweiteten
Radhauskante zu kürzen.
K87) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
gewährleisten sind folgende Maßnahmen erforderlich:
- die gesamte Radhauskante ist um 10mm aufzuweiten,
- im Bereich von 60° nach vorne bis zur Stoßfängeroberkante ist vom
Kunststoffinnenkotflügel ein Streifen von 20 mm (gemessen von der Radhauskante)
auszuschneiden. Der verbleibende Kunststoffinnenkotlügel ist am Blech-Innenradhaus
klebend zu befestigen.
K88) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 1 zu
gewährleisten sind folgende Maßnahmen erforderlich:
- die Befestigungsschraube an den Blechlasche im Bereich 30° hinter der Radmitte ist
zu entfernen,
- die Radhauskante und die Blechlasche sind von der Oberkante Stoßfänger bis 30°
hinter der Radmitte umzulegen,
- der Kunststoffinnenkotflügel ist in diesem Bereich nach oben einzuformen und hinter
die umgelegte Radhauskante zu klemmen.
RA-001415-A0-104-11~OP-4-100-56_5-ET28_RR10.570
Gutachten zur Erteilung der ABE-Nr. 55767 nach § 22 STVZO
Nr. : RA-001415-A0-104
Anlage-Nr. : 11
Seite : 10 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.570
K91) Zur Gewährleistung einer ausreichenden Freigängigkeit an Achse 2 sind folgende
Maßnahmen erforderlich:
- die Radhauskante und das Radhaus sind im Bereich von ca. 200 mm über dem
Schweller bis zu Oberkante Stoßfänger um 10 mm aufzuweiten,
- vom Kunststoffinnenkotflügel ist in diesem Bereich ein Streifen von ca. 60 mm Breite -
gemessen von der Radhauskante - auszuschneiden,
- die ins Radhaus ragende Kante des Stoßfängers ist entsprechend der aufgeweiteten
Radhauskante zu kürzen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
N195) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 195/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
§22 55767*00
Die Anlage Nr. 11 mit den Blättern 1 bis 10 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ RR10.570 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 12.11.2024
RA-001415-A0-104-11~OP-4-100-56_5-ET28_RR10.570
