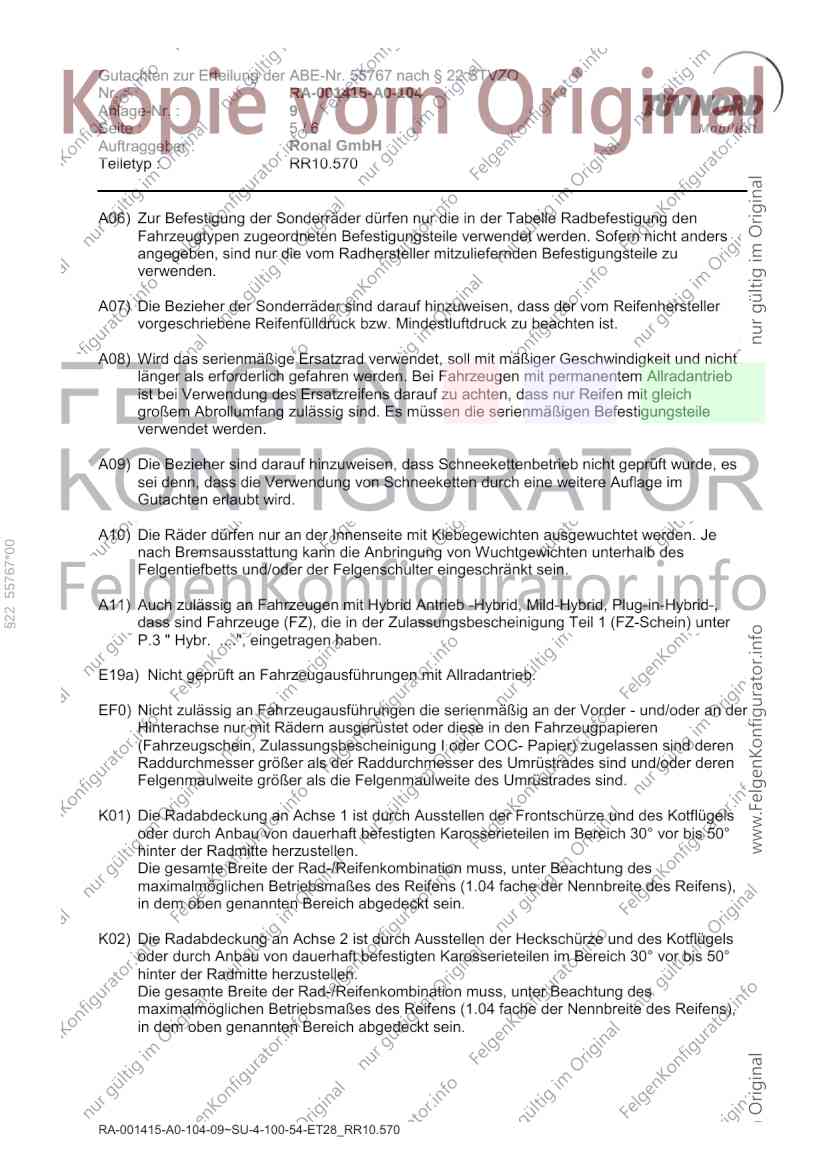

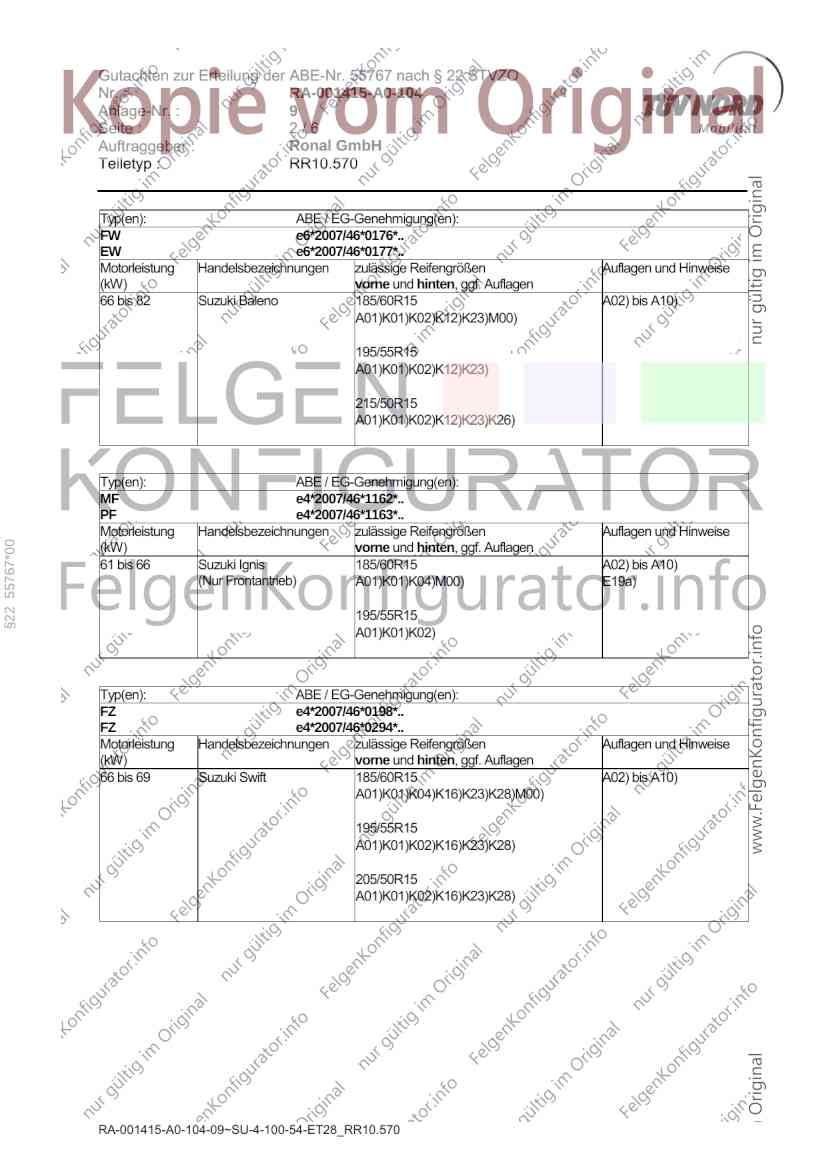

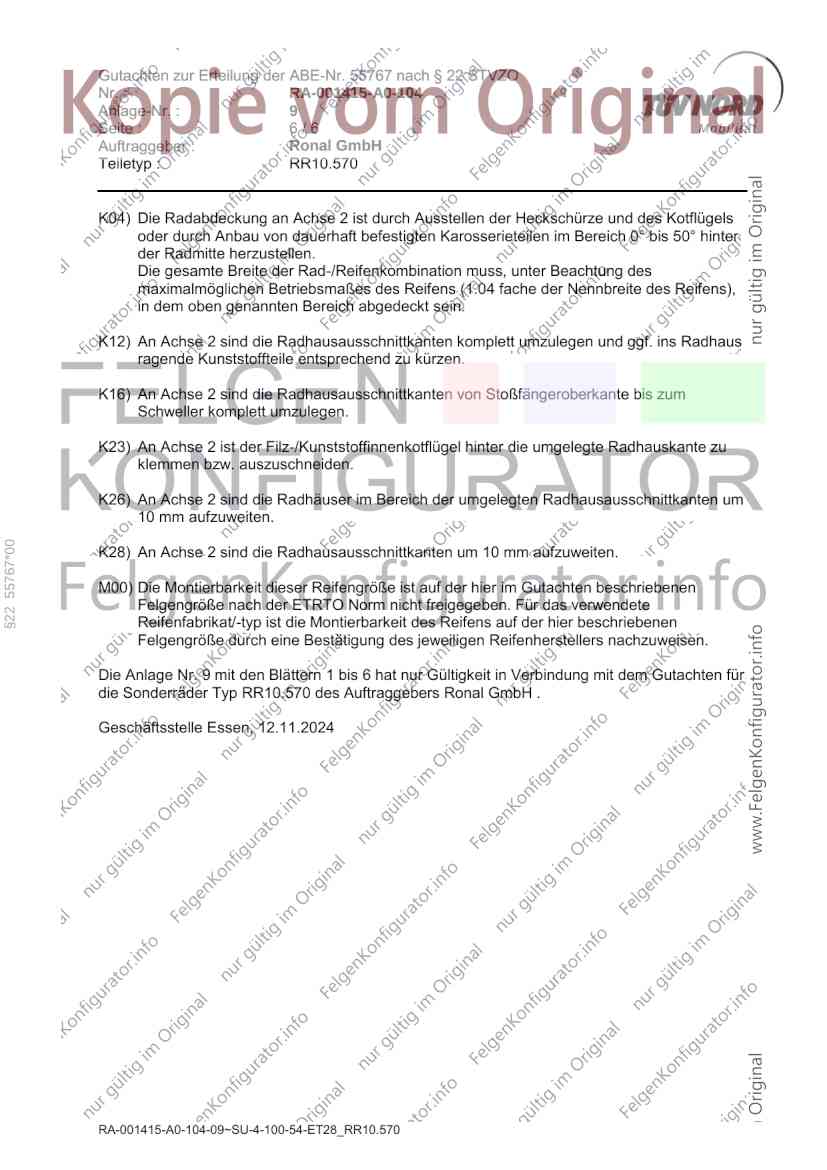

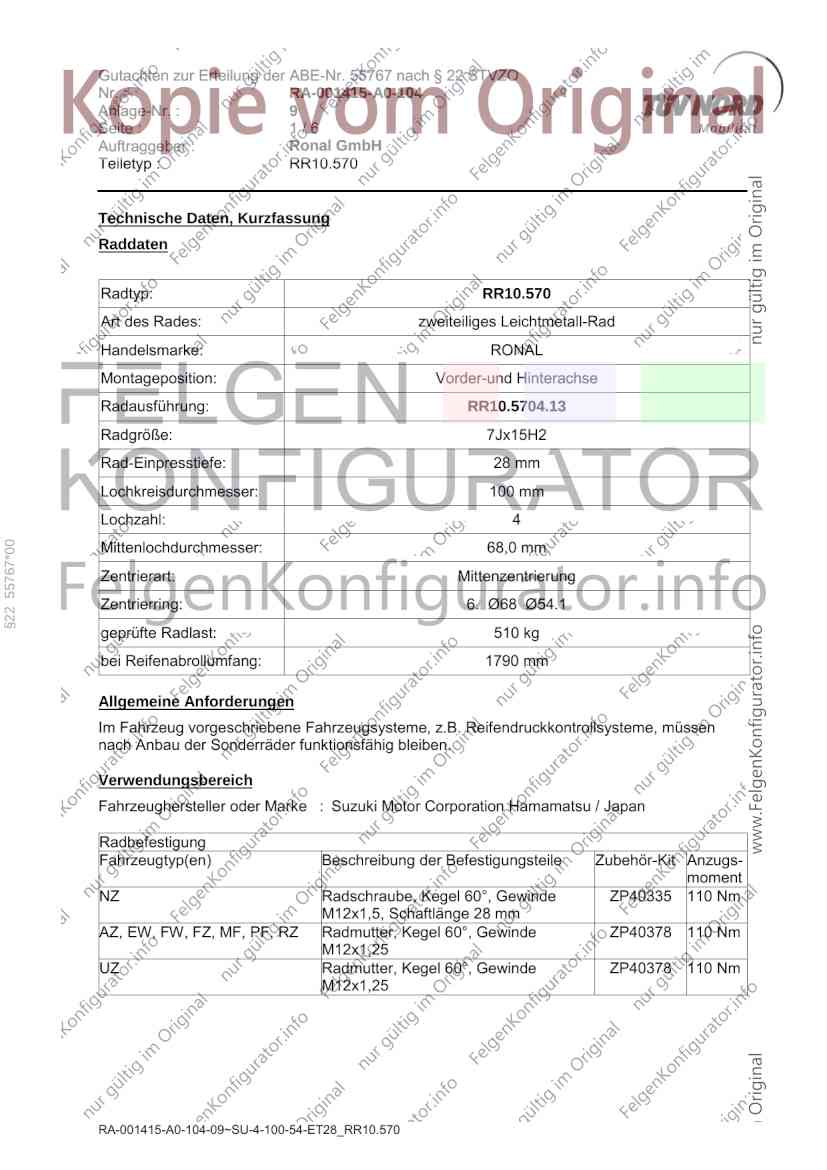

Gutachten zur Erteilung der ABE-Nr. 55767 nach § 22 STVZO
Nr. : RA-001415-A0-104
Anlage-Nr. : 9
Seite : 1/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.570
Technische Daten, Kurzfassung
Raddaten
Radtyp: RR10.570
Art des Rades: zweiteiliges Leichtmetall-Rad
Handelsmarke: RONAL
Montageposition: Vorder-und Hinterachse
Radausführung: RR10.5704.13
Radgröße: 7Jx15H2
Rad-Einpresstiefe: 28 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 4
Mittenlochdurchmesser: 68,0 mm
§22 55767*00
Zentrierart: Mittenzentrierung
Zentrierring: 6. Ø68 Ø54.1
geprüfte Radlast: 510 kg
bei Reifenabrollumfang: 1790 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : Suzuki Motor Corporation Hamamatsu / Japan
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
NZ Radschraube, Kegel 60°, Gewinde ZP40335 110 Nm
M12x1,5, Schaftlänge 28 mm
AZ, EW, FW, FZ, MF, PF, RZ Radmutter, Kegel 60°, Gewinde ZP40378 110 Nm
M12x1,25
UZ Radmutter, Kegel 60°, Gewinde ZP40378 110 Nm
M12x1,25
RA-001415-A0-104-09~SU-4-100-54-ET28_RR10.570
Gutachten zur Erteilung der ABE-Nr. 55767 nach § 22 STVZO
Nr. : RA-001415-A0-104
Anlage-Nr. : 9
Seite : 2/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.570
Typ(en): ABE / EG-Genehmigung(en):
FW e6*2007/46*0176*..
EW e6*2007/46*0177*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 82 Suzuki Baleno 185/60R15 A02) bis A10)
A01)K01)K02)K12)K23)M00)
195/55R15
A01)K01)K02)K12)K23)
215/50R15
A01)K01)K02)K12)K23)K26)
Typ(en): ABE / EG-Genehmigung(en):
MF e4*2007/46*1162*..
PF e4*2007/46*1163*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
§22 55767*00
61 bis 66 Suzuki Ignis 185/60R15 A02) bis A10)
(Nur Frontantrieb) A01)K01)K04)M00) E19a)
195/55R15
A01)K01)K02)
Typ(en): ABE / EG-Genehmigung(en):
FZ e4*2007/46*0198*..
FZ e4*2007/46*0294*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 69 Suzuki Swift 185/60R15 A02) bis A10)
A01)K01)K04)K16)K23)K28)M00)
195/55R15
A01)K01)K02)K16)K23)K28)
205/50R15
A01)K01)K02)K16)K23)K28)
RA-001415-A0-104-09~SU-4-100-54-ET28_RR10.570
Gutachten zur Erteilung der ABE-Nr. 55767 nach § 22 STVZO
Nr. : RA-001415-A0-104
Anlage-Nr. : 9
Seite : 3/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.570
Typ(en): ABE / EG-Genehmigung(en):
NZ e4*2007/46*0155*..
NZ e4*2007/46*0293*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 69 Suzuki Swift 185/60R15 A02) bis A10)
A01)K01)K04)K16)K23)K28)M00)
195/55R15
A01)K01)K02)K16)K23)K28)
205/50R15
A01)K01)K02)K16)K23)K28)
Typ(en): ABE / EG-Genehmigung(en):
AZ e4*2007/46*1205*..
RZ e4*2007/46*1206*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
§22 55767*00
61 bis 82 Suzuki Swift 185/60R15 A02) bis A10)
A01)K01)K02)M00) A11)
195/55R15
A01)K01)K02)
195/60R15
A01)K01)K02)
205/55R15
A01)K01)K02)
215/50R15
A01)K01)K02)
225/50R15
A01)K01)K02)K12)K23)
RA-001415-A0-104-09~SU-4-100-54-ET28_RR10.570
Gutachten zur Erteilung der ABE-Nr. 55767 nach § 22 STVZO
Nr. : RA-001415-A0-104
Anlage-Nr. : 9
Seite : 4/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.570
Typ(en): ABE / EG-Genehmigung(en):
UZ e6*2018/858*00307*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
61 Suzuki Swift 185/60R15 A02) bis A10)
(Frontantrieb) A01)K01)K02)M00) EF0)
195/55R15
A01)K01)K02)
195/60R15
A01)K01)K02)
205/55R15
A01)K01)K02)
215/50R15
A01)K01)K02)
225/50R15
§22 55767*00
A01)K01)K02)K12)K23)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Metallventilen zulässig. (Bohrung Ø8,3mm) Die
Ventile müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst
kurz sein und dürfen nicht über die Radkontur hinausragen.
RA-001415-A0-104-09~SU-4-100-54-ET28_RR10.570
Gutachten zur Erteilung der ABE-Nr. 55767 nach § 22 STVZO
Nr. : RA-001415-A0-104
Anlage-Nr. : 9
Seite : 5/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.570
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je
§22 55767*00
nach Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des
Felgentiefbetts und/oder der Felgenschulter eingeschränkt sein.
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-,
dass sind Fahrzeuge (FZ), die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter
P.3 " Hybr. ....", eingetragen haben.
E19a) Nicht geprüft an Fahrzeugausführungen mit Allradantrieb.
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet oder diese in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) zugelassen sind deren
Raddurchmesser größer als der Raddurchmesser des Umrüstrades sind und/oder deren
Felgenmaulweite größer als die Felgenmaulweite des Umrüstrades sind.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
RA-001415-A0-104-09~SU-4-100-54-ET28_RR10.570
Gutachten zur Erteilung der ABE-Nr. 55767 nach § 22 STVZO
Nr. : RA-001415-A0-104
Anlage-Nr. : 9
Seite : 6/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.570
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K12) An Achse 2 sind die Radhausausschnittkanten komplett umzulegen und ggf. ins Radhaus
ragende Kunststoffteile entsprechend zu kürzen.
K16) An Achse 2 sind die Radhausausschnittkanten von Stoßfängeroberkante bis zum
Schweller komplett umzulegen.
K23) An Achse 2 ist der Filz-/Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K26) An Achse 2 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um
10 mm aufzuweiten.
§22 55767*00
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
Die Anlage Nr. 9 mit den Blättern 1 bis 6 hat nur Gültigkeit in Verbindung mit dem Gutachten für
die Sonderräder Typ RR10.570 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 12.11.2024
