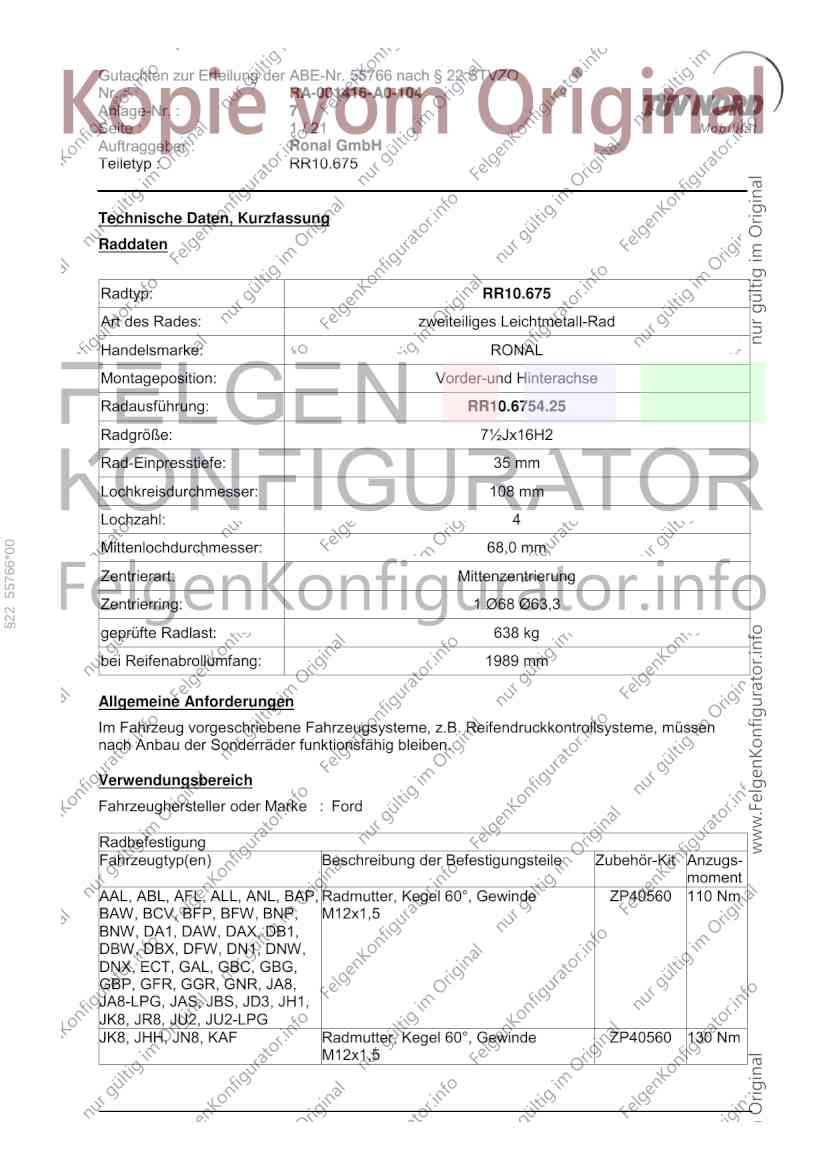

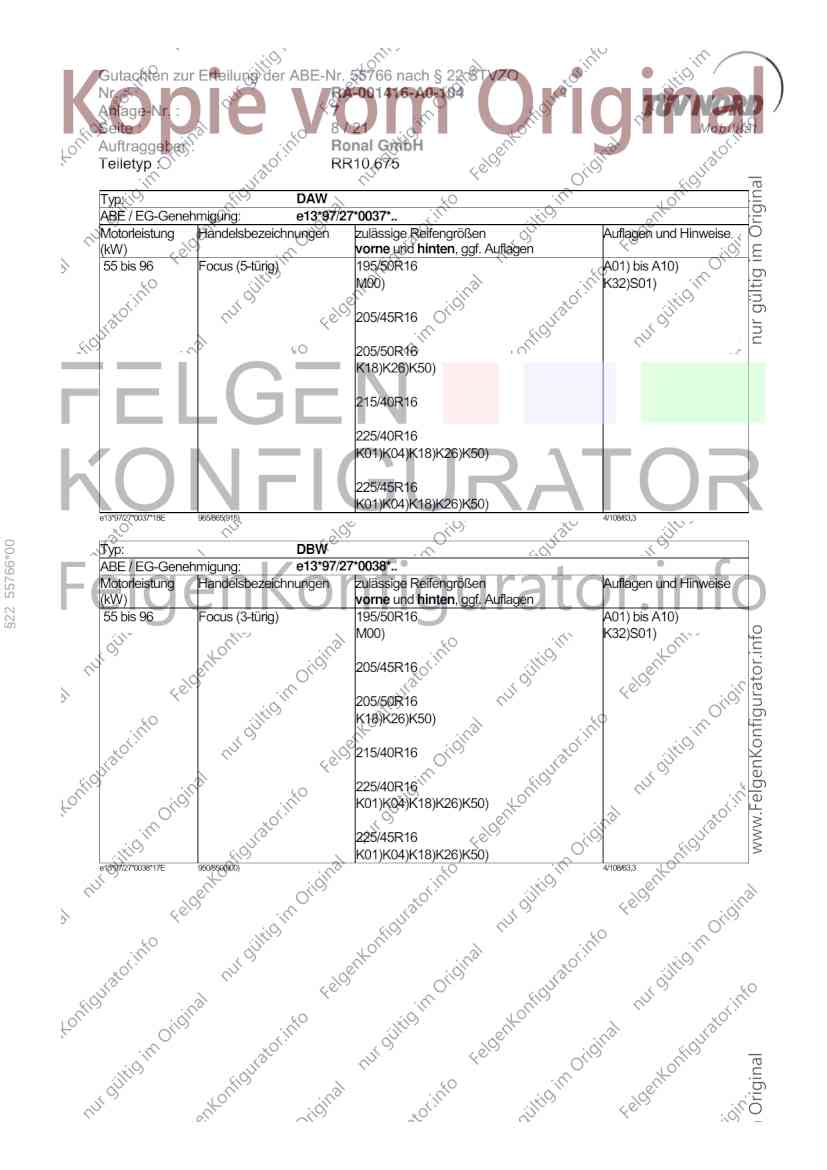

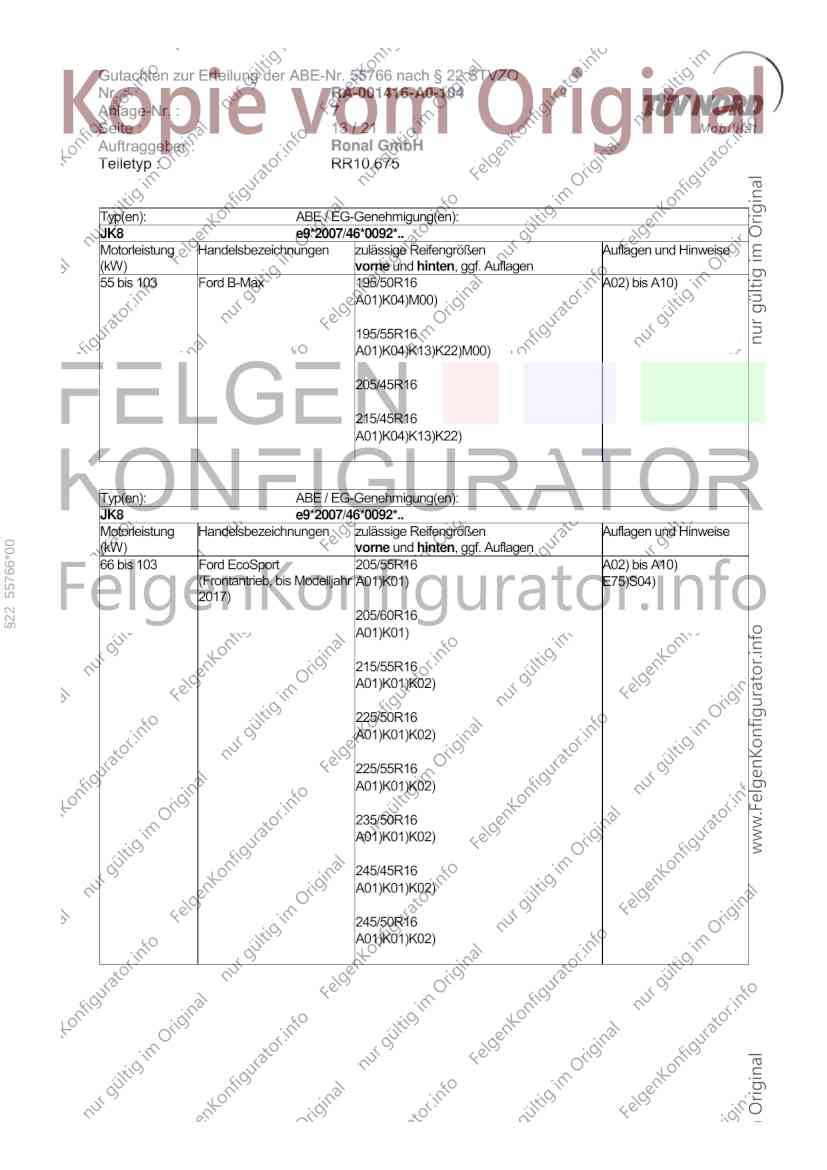

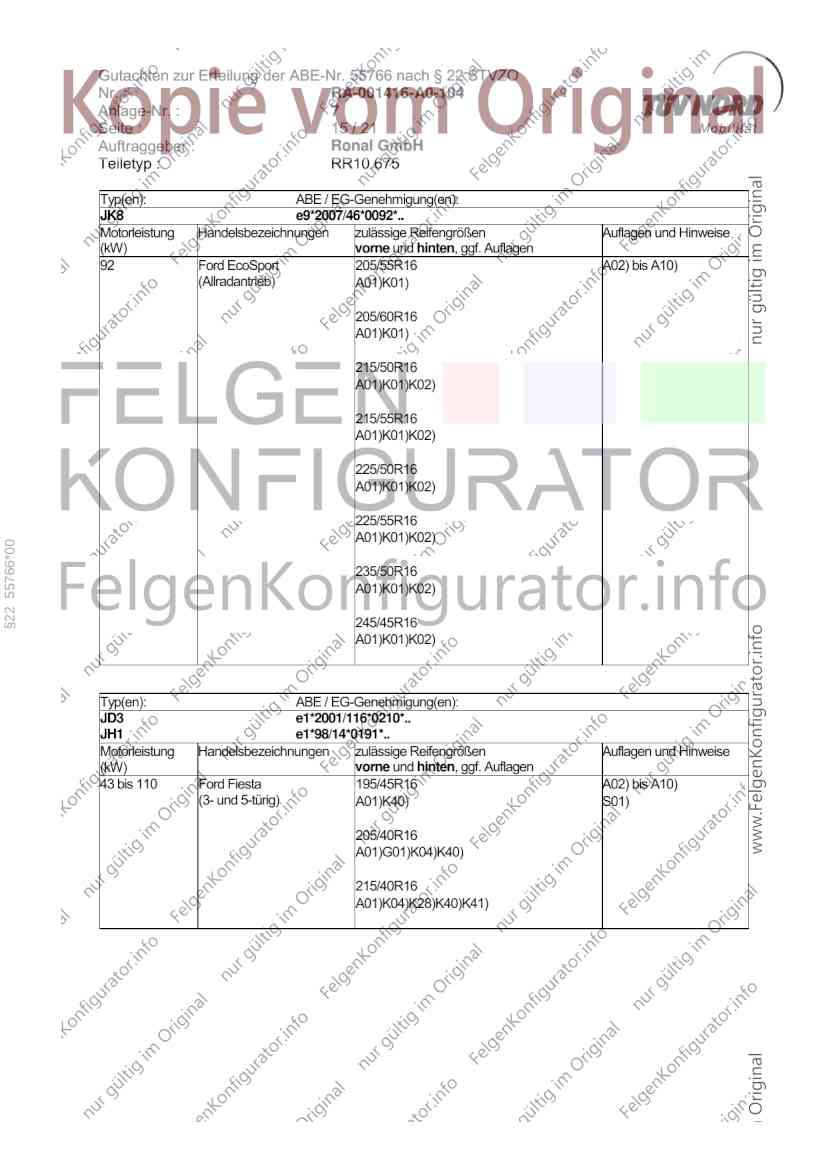

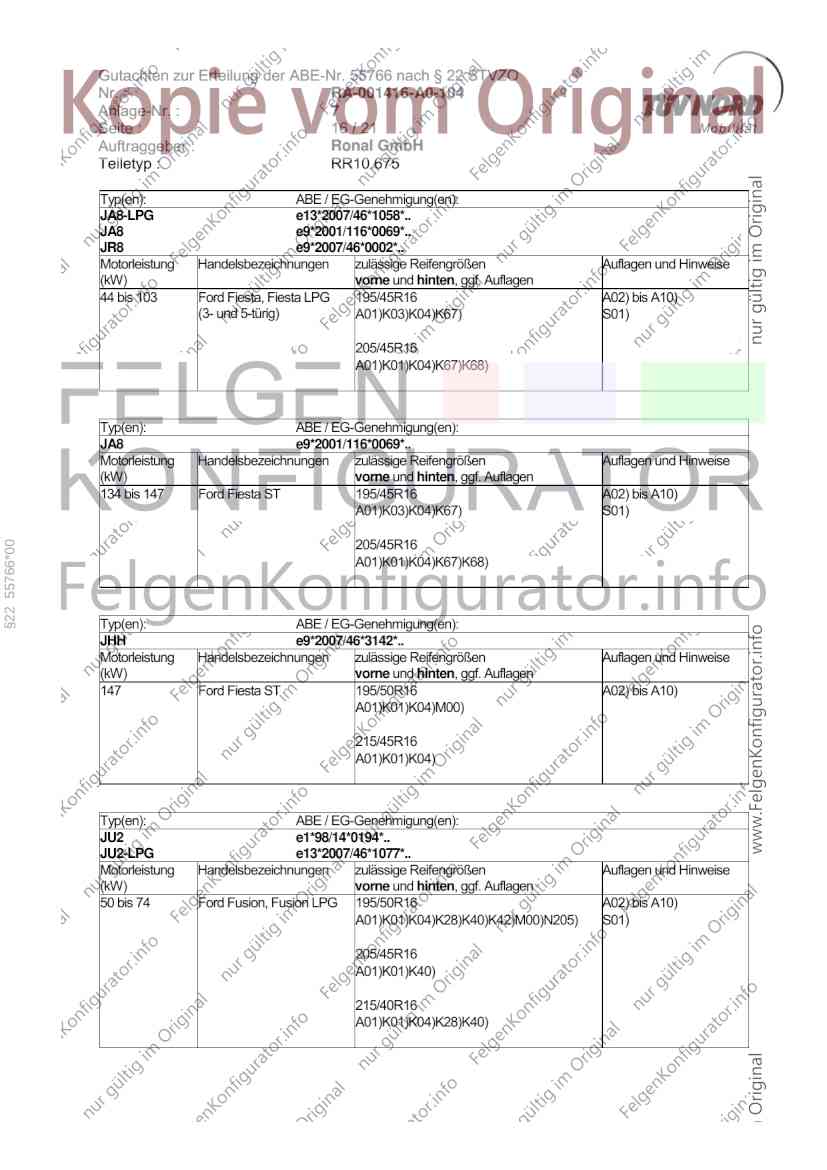

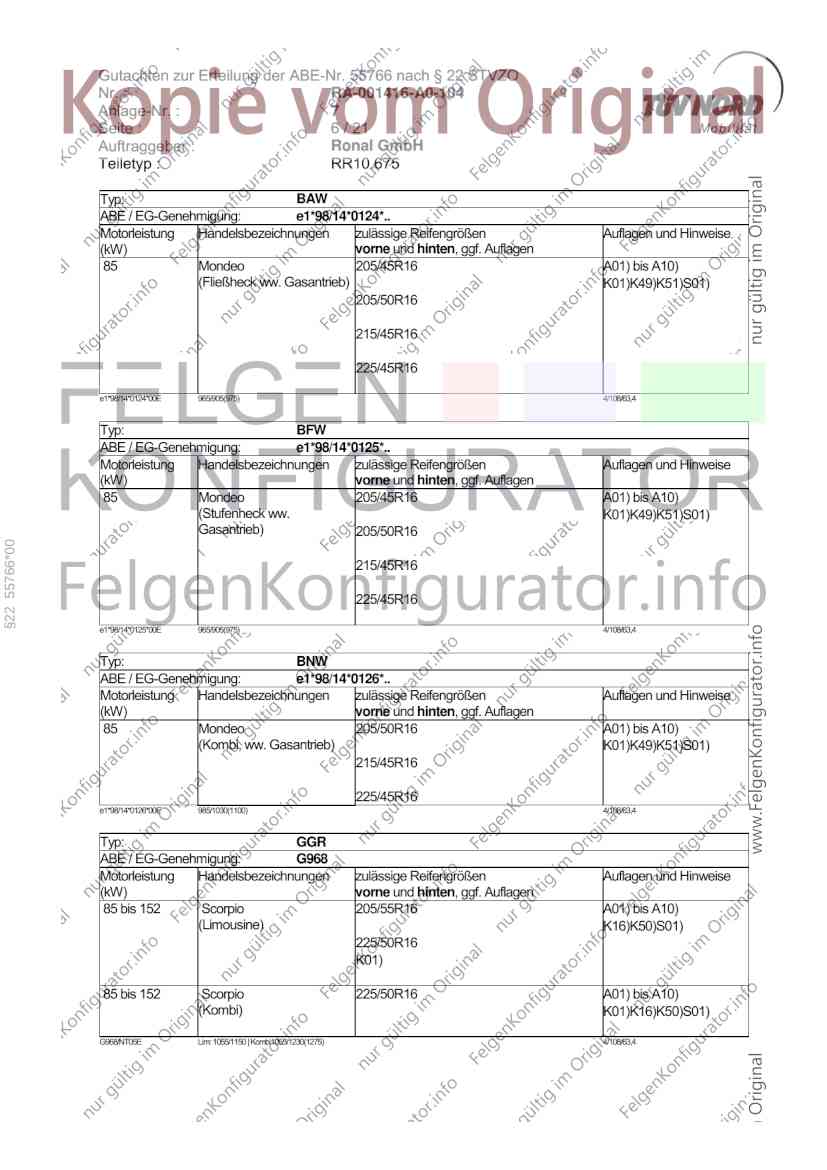

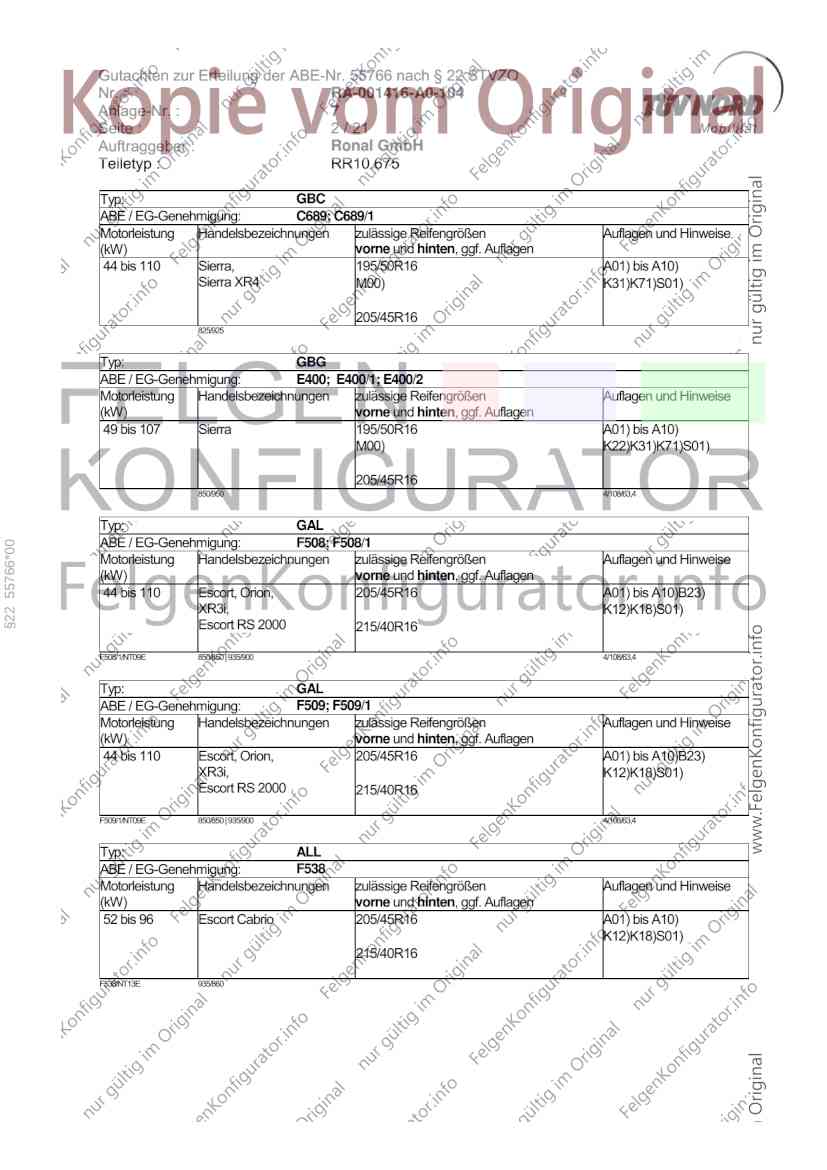

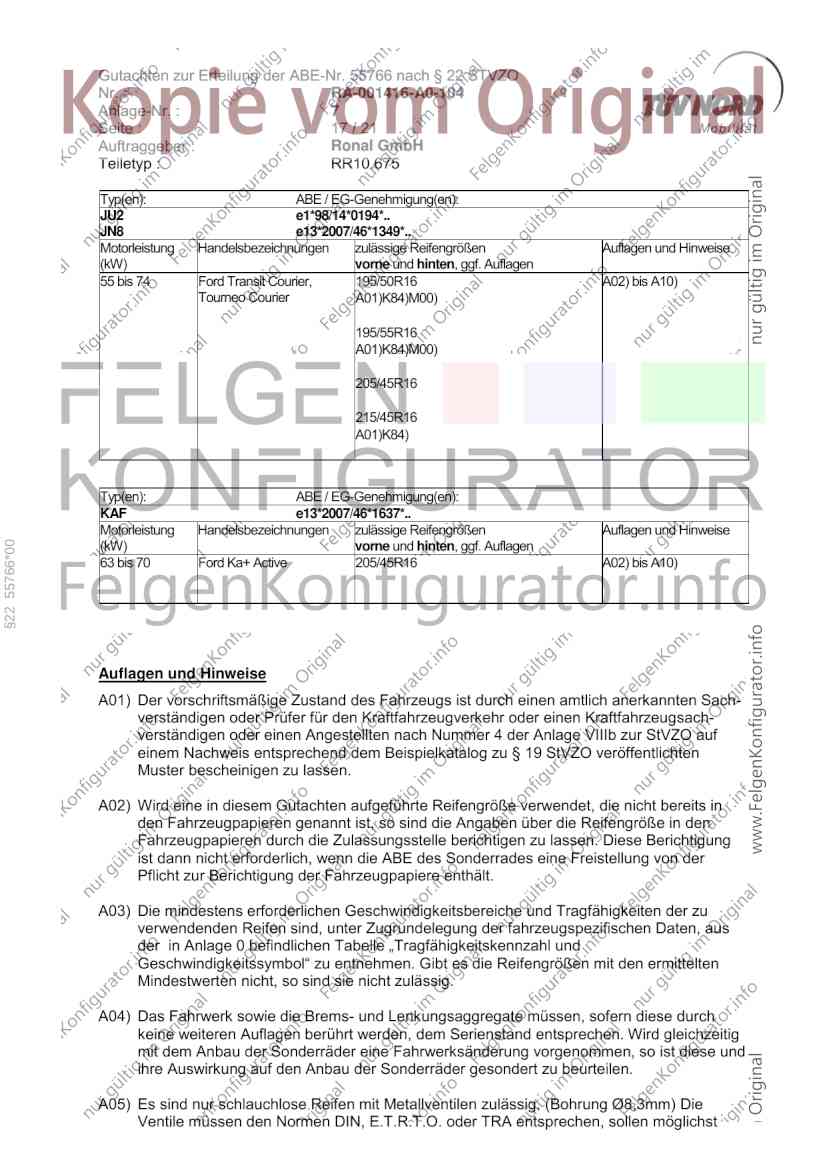

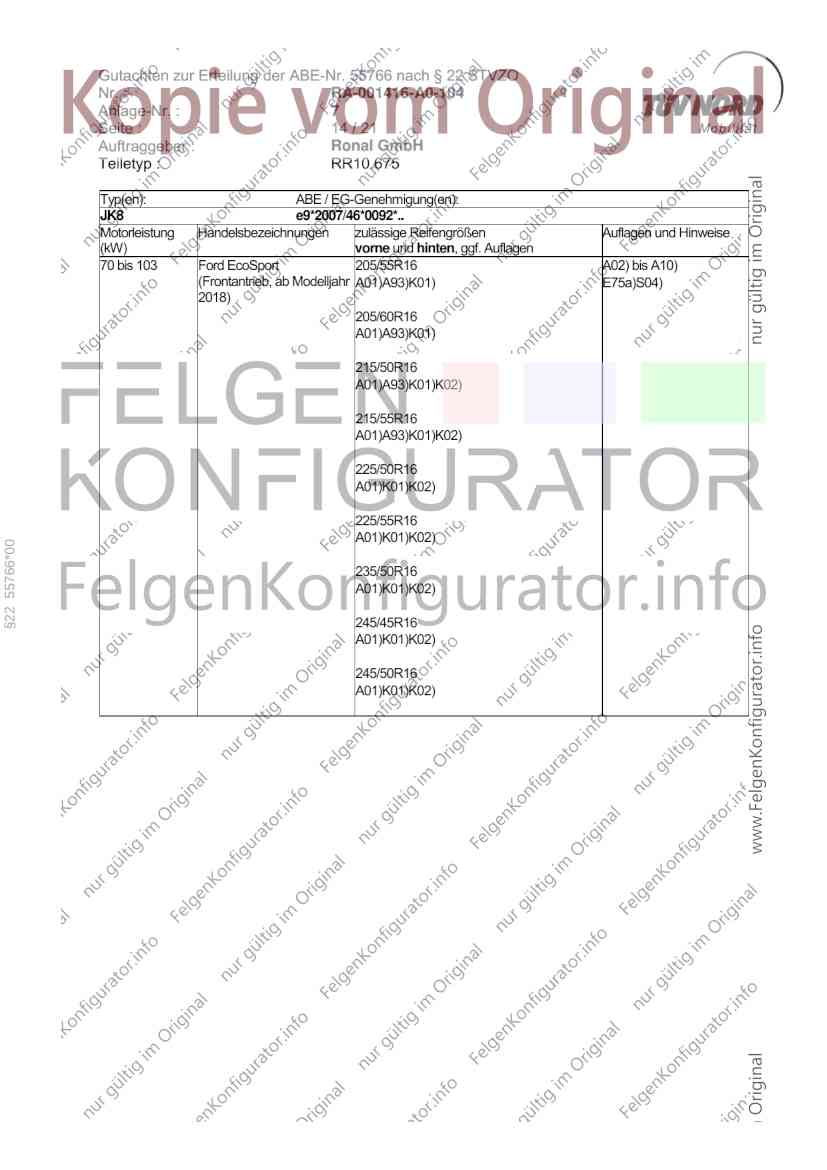

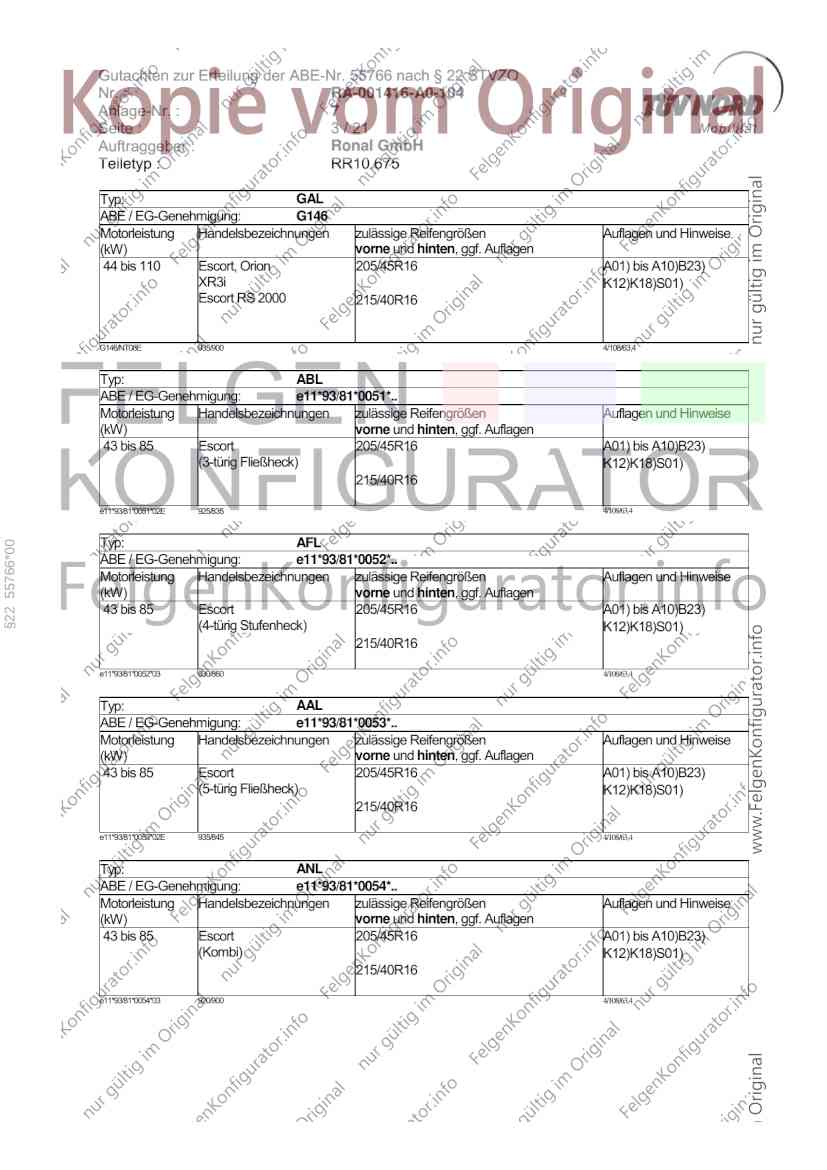

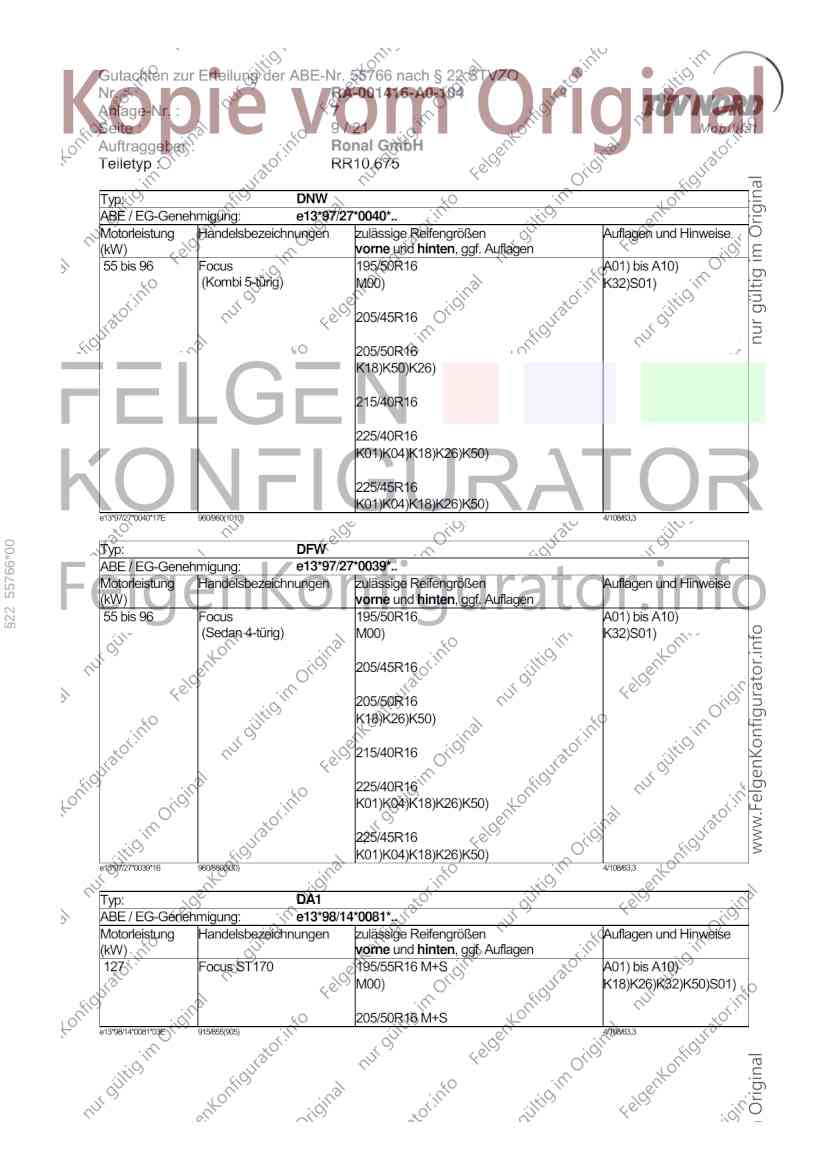

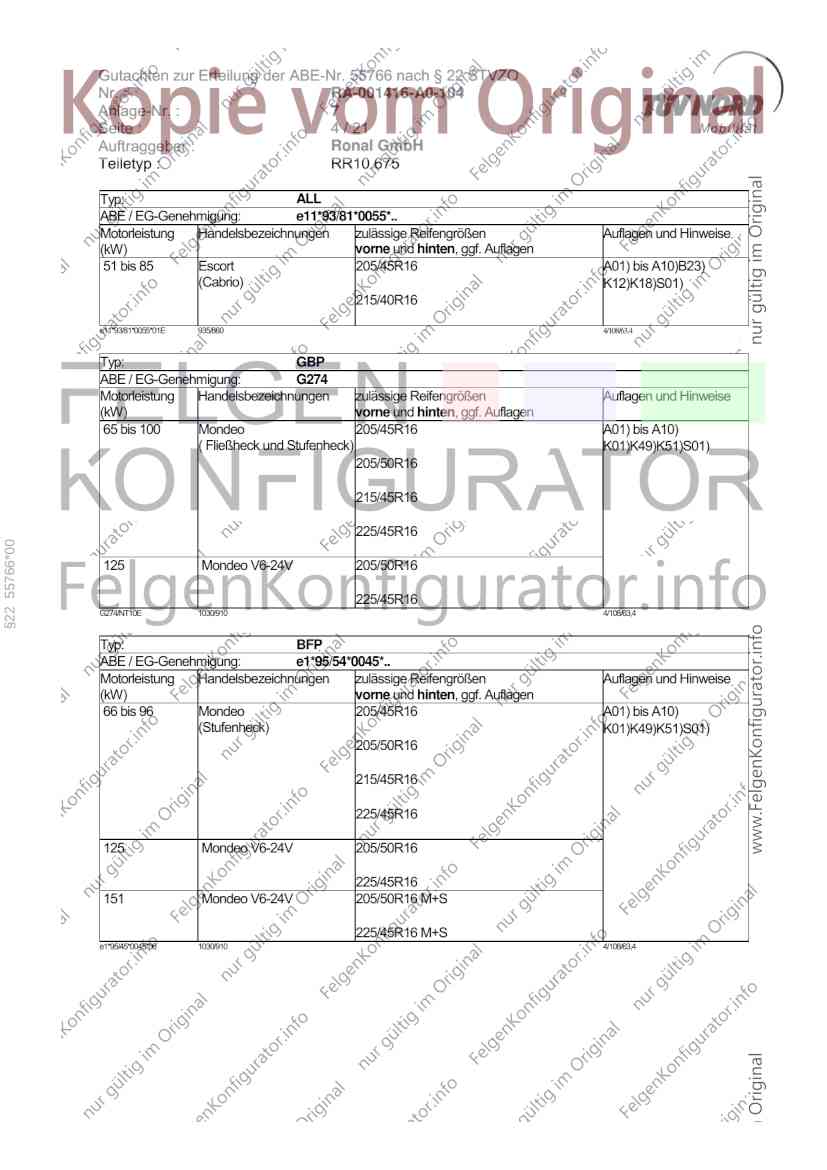

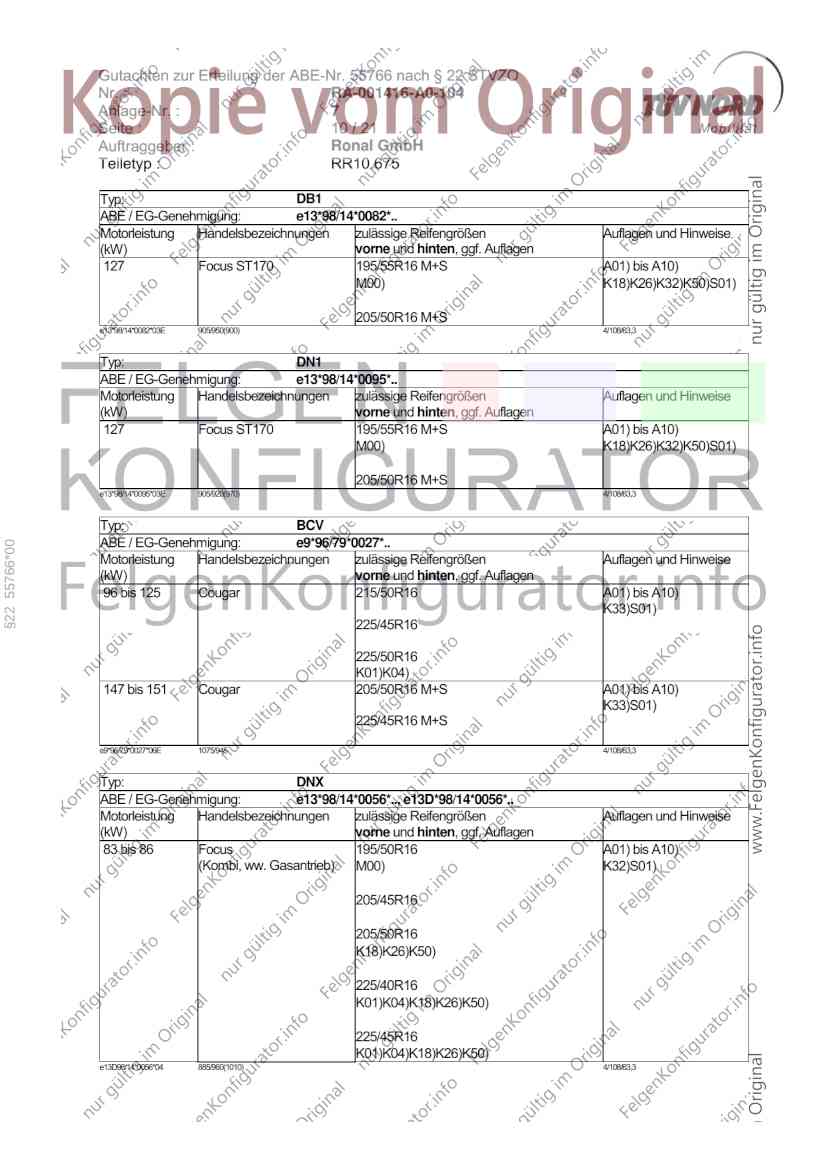

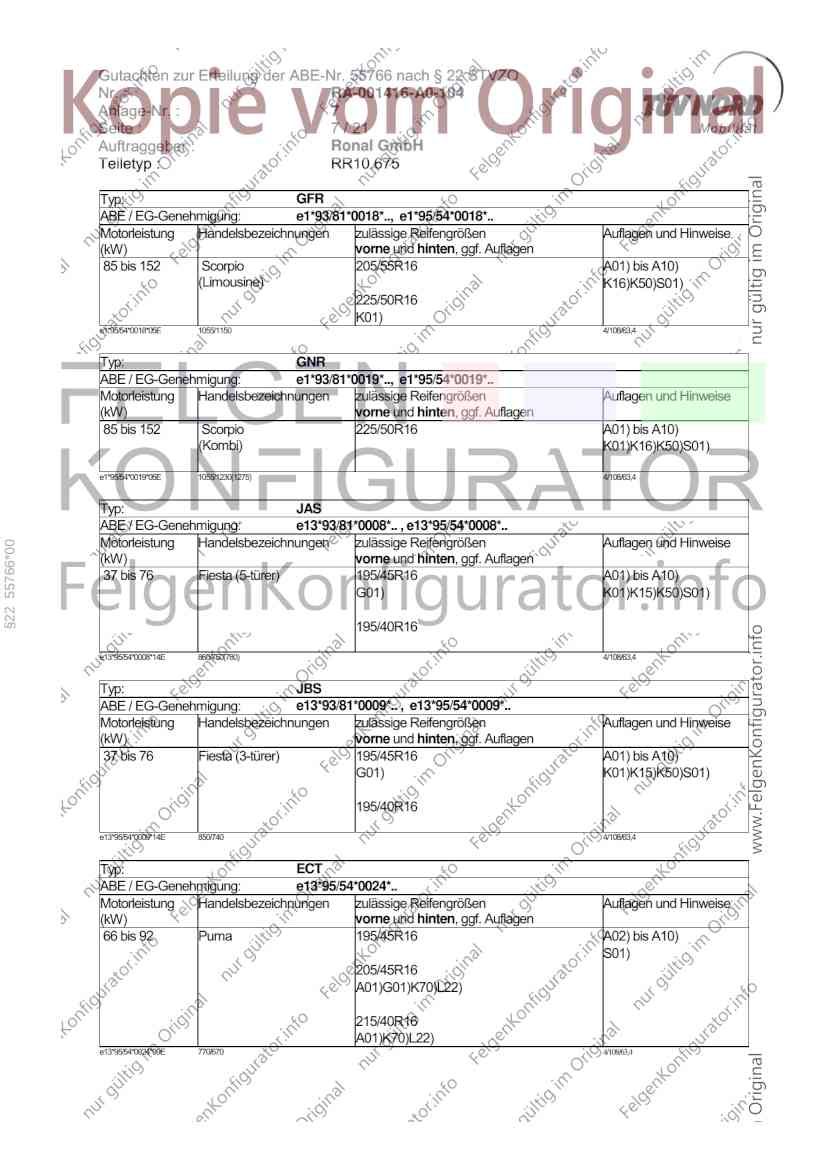

Gutachten zur Erteilung der ABE-Nr. 55766 nach § 22 STVZO
Nr. : RA-001416-A0-104
Anlage-Nr. : 7
Seite : 1 / 21 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.675
Technische Daten, Kurzfassung
Raddaten
Radtyp: RR10.675
Art des Rades: zweiteiliges Leichtmetall-Rad
Handelsmarke: RONAL
Montageposition: Vorder-und Hinterachse
Radausführung: RR10.6754.25
Radgröße: 7½Jx16H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 4
Mittenlochdurchmesser: 68,0 mm
§22 55766*00
Zentrierart: Mittenzentrierung
Zentrierring: 1 Ø68 Ø63,3
geprüfte Radlast: 638 kg
bei Reifenabrollumfang: 1989 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : Ford
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
AAL, ABL, AFL, ALL, ANL, BAP, Radmutter, Kegel 60°, Gewinde ZP40560 110 Nm
BAW, BCV, BFP, BFW, BNP, M12x1,5
BNW, DA1, DAW, DAX, DB1,
DBW, DBX, DFW, DN1, DNW,
DNX, ECT, GAL, GBC, GBG,
GBP, GFR, GGR, GNR, JA8,
JA8-LPG, JAS, JBS, JD3, JH1,
JK8, JR8, JU2, JU2-LPG
JK8, JHH, JN8, KAF Radmutter, Kegel 60°, Gewinde ZP40560 130 Nm
M12x1,5
Gutachten zur Erteilung der ABE-Nr. 55766 nach § 22 STVZO
Nr. : RA-001416-A0-104
Anlage-Nr. : 7
Seite : 2 / 21 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.675
Typ: GBC
ABE / EG-Genehmigung: C689; C689/1
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 110 Sierra, 195/50R16 A01) bis A10)
Sierra XR4 M00) K31)K71)S01)
205/45R16
825/925
Typ: GBG
ABE / EG-Genehmigung: E400; E400/1; E400/2
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
49 bis 107 Sierra 195/50R16 A01) bis A10)
M00) K22)K31)K71)S01)
205/45R16
850/950 4/108/63,4
Typ: GAL
ABE / EG-Genehmigung: F508; F508/1
§22 55766*00
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 110 Escort, Orion, 205/45R16 A01) bis A10)B23)
XR3i, K12)K18)S01)
Escort RS 2000 215/40R16
F508/1/NT09E 850/850 | 935/900 4/108/63,4
Typ: GAL
ABE / EG-Genehmigung: F509; F509/1
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 110 Escort, Orion, 205/45R16 A01) bis A10)B23)
XR3i, K12)K18)S01)
Escort RS 2000 215/40R16
F509/1/NT09E 850/850 | 935/900 4/108/63,4
Typ: ALL
ABE / EG-Genehmigung: F538
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
52 bis 96 Escort Cabrio 205/45R16 A01) bis A10)
K12)K18)S01)
215/40R16
F538/NT13E 935/860
Gutachten zur Erteilung der ABE-Nr. 55766 nach § 22 STVZO
Nr. : RA-001416-A0-104
Anlage-Nr. : 7
Seite : 3 / 21 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.675
Typ: GAL
ABE / EG-Genehmigung: G146
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 110 Escort, Orion 205/45R16 A01) bis A10)B23)
XR3i K12)K18)S01)
Escort RS 2000 215/40R16
G146/NT08E 935/900 4/108/63,4
Typ: ABL
ABE / EG-Genehmigung: e11*93/81*0051*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
43 bis 85 Escort 205/45R16 A01) bis A10)B23)
(3-türig Fließheck) K12)K18)S01)
215/40R16
e11*93/81*0051*02E 925/835 4/108/63,4
Typ: AFL
§22 55766*00
ABE / EG-Genehmigung: e11*93/81*0052*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
43 bis 85 Escort 205/45R16 A01) bis A10)B23)
(4-türig Stufenheck) K12)K18)S01)
215/40R16
e11*93/81*0052*03 930/860 4/108/63,4
Typ: AAL
ABE / EG-Genehmigung: e11*93/81*0053*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
43 bis 85 Escort 205/45R16 A01) bis A10)B23)
(5-türig Fließheck) K12)K18)S01)
215/40R16
e11*93/81*0053*02E 935/845 4/108/63,4
Typ: ANL
ABE / EG-Genehmigung: e11*93/81*0054*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
43 bis 85 Escort 205/45R16 A01) bis A10)B23)
(Kombi) K12)K18)S01)
215/40R16
e11*93/81*0054*03 920/900 4/108/63,4
Gutachten zur Erteilung der ABE-Nr. 55766 nach § 22 STVZO
Nr. : RA-001416-A0-104
Anlage-Nr. : 7
Seite : 4 / 21 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.675
Typ: ALL
ABE / EG-Genehmigung: e11*93/81*0055*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 85 Escort 205/45R16 A01) bis A10)B23)
(Cabrio) K12)K18)S01)
215/40R16
e11*93/81*0055*01E 935/860 4/108/63,4
Typ: GBP
ABE / EG-Genehmigung: G274
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
65 bis 100 Mondeo 205/45R16 A01) bis A10)
( Fließheck und Stufenheck) K01)K49)K51)S01)
205/50R16
215/45R16
225/45R16
§22 55766*00
125 Mondeo V6-24V 205/50R16
225/45R16
G274/NT10E 1030/910 4/108/63,4
Typ: BFP
ABE / EG-Genehmigung: e1*95/54*0045*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 96 Mondeo 205/45R16 A01) bis A10)
(Stufenheck) K01)K49)K51)S01)
205/50R16
215/45R16
225/45R16
125 Mondeo V6-24V 205/50R16
225/45R16
151 Mondeo V6-24V 205/50R16 M+S
225/45R16 M+S
e1*95/45*0045*06 1030/910 4/108/63,4
Gutachten zur Erteilung der ABE-Nr. 55766 nach § 22 STVZO
Nr. : RA-001416-A0-104
Anlage-Nr. : 7
Seite : 5 / 21 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.675
Typ: BAP
ABE / EG-Genehmigung: e1*95/54*0046*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 96 Mondeo 205/45R16 A01) bis A10)
(Fließheck) K01)K49)K51)S01)
205/50R16
215/45R16
225/45R16
125 Mondeo V6-24V 205/50R16
225/45R16
151 Mondeo V6-24V 205/50R16 M+S
225/45R16 M+S
e1*95/45*0046*06 1030/910 4/108/63,4
Typ: BNP
§22 55766*00
ABE / EG-Genehmigung: G387
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
65 bis 100 Mondeo 205/50R16 A01) bis A10)
(4-türig Kombi) K01)K49)K51)S01)
225/45R16
125 Mondeo V6-24V 205/50R16
(4-türig Kombi)
225/45R16
G387/NT09E 1050/1050 4/108/63,4
Typ: BNP
ABE / EG-Genehmigung: e1*95/54*0047*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 96 Mondeo (4-türig Kombi) 205/50R16 A01) bis A10)
K01)K49)K51)S01)
125 Mondeo V6-24V 225/45R16
(4-türig Kombi)
151 Mondeo V6-24V 205/50R16 M+S
(4-türig Kombi)
225/45R16 M+S
e1*95/45*0047*06 1030/1030 4/108/63,4
Gutachten zur Erteilung der ABE-Nr. 55766 nach § 22 STVZO
Nr. : RA-001416-A0-104
Anlage-Nr. : 7
Seite : 6 / 21 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.675
Typ: BAW
ABE / EG-Genehmigung: e1*98/14*0124*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 Mondeo 205/45R16 A01) bis A10)
(Fließheck ww. Gasantrieb) K01)K49)K51)S01)
205/50R16
215/45R16
225/45R16
e1*98/14*0124*00E 965/905(975) 4/108/63,4
Typ: BFW
ABE / EG-Genehmigung: e1*98/14*0125*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 Mondeo 205/45R16 A01) bis A10)
(Stufenheck ww. K01)K49)K51)S01)
Gasantrieb) 205/50R16
§22 55766*00
215/45R16
225/45R16
e1*98/14*0125*00E 965/905(975) 4/108/63,4
Typ: BNW
ABE / EG-Genehmigung: e1*98/14*0126*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 Mondeo 205/50R16 A01) bis A10)
(Kombi, ww. Gasantrieb) K01)K49)K51)S01)
215/45R16
225/45R16
e1*98/14*0126*00E 985/1030(1100) 4/108/63,4
Typ: GGR
ABE / EG-Genehmigung: G968
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 152 Scorpio 205/55R16 A01) bis A10)
(Limousine) K16)K50)S01)
225/50R16
K01)
85 bis 152 Scorpio 225/50R16 A01) bis A10)
(Kombi) K01)K16)K50)S01)
G968/NT05E Lim: 1055/1150 | Kombi1055/1230(1275) 4/108/63,4
Gutachten zur Erteilung der ABE-Nr. 55766 nach § 22 STVZO
Nr. : RA-001416-A0-104
Anlage-Nr. : 7
Seite : 7 / 21 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.675
Typ: GFR
ABE / EG-Genehmigung: e1*93/81*0018*.., e1*95/54*0018*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 152 Scorpio 205/55R16 A01) bis A10)
(Limousine) K16)K50)S01)
225/50R16
K01)
e1*95/54*0018*05E 1055/1150 4/108/63,4
Typ: GNR
ABE / EG-Genehmigung: e1*93/81*0019*.., e1*95/54*0019*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 152 Scorpio 225/50R16 A01) bis A10)
(Kombi) K01)K16)K50)S01)
e1*95/54*0019*05E 1055/1230(1275) 4/108/63,4
Typ: JAS
ABE / EG-Genehmigung: e13*93/81*0008*.. , e13*95/54*0008*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
§22 55766*00
(kW) vorne und hinten, ggf. Auflagen
37 bis 76 Fiesta (5-türer) 195/45R16 A01) bis A10)
G01) K01)K15)K50)S01)
195/40R16
e13*95/54*0008*14E 860/750(780) 4/108/63,4
Typ: JBS
ABE / EG-Genehmigung: e13*93/81*0009*.. , e13*95/54*0009*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
37 bis 76 Fiesta (3-türer) 195/45R16 A01) bis A10)
G01) K01)K15)K50)S01)
195/40R16
e13*95/54*0009*14E 850/740 4/108/63,4
Typ: ECT
ABE / EG-Genehmigung: e13*95/54*0024*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 92 Puma 195/45R16 A02) bis A10)
S01)
205/45R16
A01)G01)K70)L22)
215/40R16
A01)K70)L22)
e13*95/54*0024*09E 770/670 4/108/63,4
Gutachten zur Erteilung der ABE-Nr. 55766 nach § 22 STVZO
Nr. : RA-001416-A0-104
Anlage-Nr. : 7
Seite : 8 / 21 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.675
Typ: DAW
ABE / EG-Genehmigung: e13*97/27*0037*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 96 Focus (5-türig) 195/50R16 A01) bis A10)
M00) K32)S01)
205/45R16
205/50R16
K18)K26)K50)
215/40R16
225/40R16
K01)K04)K18)K26)K50)
225/45R16
K01)K04)K18)K26)K50)
e13*97/27*0037*18E 965/865(915) 4/108/63,3
§22 55766*00
Typ: DBW
ABE / EG-Genehmigung: e13*97/27*0038*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 96 Focus (3-türig) 195/50R16 A01) bis A10)
M00) K32)S01)
205/45R16
205/50R16
K18)K26)K50)
215/40R16
225/40R16
K01)K04)K18)K26)K50)
225/45R16
K01)K04)K18)K26)K50)
e13*97/27*0038*17E 950/850(900) 4/108/63,3
Gutachten zur Erteilung der ABE-Nr. 55766 nach § 22 STVZO
Nr. : RA-001416-A0-104
Anlage-Nr. : 7
Seite : 9 / 21 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.675
Typ: DNW
ABE / EG-Genehmigung: e13*97/27*0040*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 96 Focus 195/50R16 A01) bis A10)
(Kombi 5-türig) M00) K32)S01)
205/45R16
205/50R16
K18)K50)K26)
215/40R16
225/40R16
K01)K04)K18)K26)K50)
225/45R16
K01)K04)K18)K26)K50)
e13*97/27*0040*17E 960/960(1010) 4/108/63,3
§22 55766*00
Typ: DFW
ABE / EG-Genehmigung: e13*97/27*0039*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 96 Focus 195/50R16 A01) bis A10)
(Sedan 4-türig) M00) K32)S01)
205/45R16
205/50R16
K18)K26)K50)
215/40R16
225/40R16
K01)K04)K18)K26)K50)
225/45R16
K01)K04)K18)K26)K50)
e13*97/27*0039*16 960/880(930) 4/108/63,3
Typ: DA1
ABE / EG-Genehmigung: e13*98/14*0081*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
127 Focus ST170 195/55R16 M+S A01) bis A10)
M00) K18)K26)K32)K50)S01)
205/50R16 M+S
e13*98/14*0081*03E 915/855(905) 4/108/63,3
Gutachten zur Erteilung der ABE-Nr. 55766 nach § 22 STVZO
Nr. : RA-001416-A0-104
Anlage-Nr. : 7
Seite : 10 / 21 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.675
Typ: DB1
ABE / EG-Genehmigung: e13*98/14*0082*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
127 Focus ST170 195/55R16 M+S A01) bis A10)
M00) K18)K26)K32)K50)S01)
205/50R16 M+S
e13*98/14*0082*03E 905/950(900) 4/108/63,3
Typ: DN1
ABE / EG-Genehmigung: e13*98/14*0095*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
127 Focus ST170 195/55R16 M+S A01) bis A10)
M00) K18)K26)K32)K50)S01)
205/50R16 M+S
e13*98/14*0095*03E 905/920(970) 4/108/63,3
Typ: BCV
ABE / EG-Genehmigung: e9*96/79*0027*..
§22 55766*00
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 bis 125 Cougar 215/50R16 A01) bis A10)
K33)S01)
225/45R16
225/50R16
K01)K04)
147 bis 151 Cougar 205/50R16 M+S A01) bis A10)
K33)S01)
225/45R16 M+S
e9*96/79*0027*06E 1075/945 4/108/63,3
Typ: DNX
ABE / EG-Genehmigung: e13*98/14*0056*.., e13D*98/14*0056*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
83 bis 86 Focus 195/50R16 A01) bis A10)
(Kombi, ww. Gasantrieb) M00) K32)S01)
205/45R16
205/50R16
K18)K26)K50)
225/40R16
K01)K04)K18)K26)K50)
225/45R16
K01)K04)K18)K26)K50)
e13D98/14*0056*04 885/960(1010) 4/108/63,3
Gutachten zur Erteilung der ABE-Nr. 55766 nach § 22 STVZO
Nr. : RA-001416-A0-104
Anlage-Nr. : 7
Seite : 11 / 21 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.675
Typ: DAX
ABE / EG-Genehmigung: e13*98/14*0057*.., e13D98/14*0057*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
83 bis 86 Focus 195/50R16 A01) bis A10)
(5-türig, ww. Gasantrieb) M00) K32)S01)
205/45R16
205/50R16
K18)K26)K50)
215/40R16
225/40R16
K01)K04)K18)K26)K50)
225/45R16
K01)K04)K18)K26)K50)
e13D98/14*0057*04 895/865(915) 4/108/63,3
§22 55766*00
Gutachten zur Erteilung der ABE-Nr. 55766 nach § 22 STVZO
Nr. : RA-001416-A0-104
Anlage-Nr. : 7
Seite : 12 / 21 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.675
Typ: DBX
ABE / EG-Genehmigung: e13*98/14*0058*.., e13D98/14*0058*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
83 bis 85 Focus 195/50R16 A01) bis A10)
(3-türig, ww. Gasantrieb) M00) K32)S01)
205/45R16
205/50R16
K18)K26)K50)
215/40R16
225/40R16
K01)K04)K18)K26)K50)
225/45R16
K01)K04)K18)K26)K50)
e13D98/14*0058*04 885/850(900) 4/108/63,3
§22 55766*00
Typ: BAW
ABE / EG-Genehmigung: e1*98/14*0124*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 Mondeo 205/45R16 A01) bis A10)
(Fließheck, ww. Gasantrieb) K01)K49)K51)S01)
205/50R16
215/45R16
225/45R16
e1*98/14*0124*00E 965/905(975) 4/108/63,4
Typ: BFW
ABE / EG-Genehmigung: e1*98/14*0125*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 Mondeo 205/45R16 A01) bis A10)
(Stufenheck, ww. K01)K49)K51)S01)
Gasantrieb) 205/50R16
215/45R16
225/45R16
e1*98/14*0125*00E 965/905(975) 4/108/63,4
Typ: BNW
ABE / EG-Genehmigung: e1*98/14*0126*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 Mondeo 205/50R16 A01) bis A10)
(Kombi , ww. Gasantrieb) K01)K49)K51)S01)
215/45R16
225/45R16
e1*98/14*0126*00E 985/1030(1100) 4/108/63,4
Gutachten zur Erteilung der ABE-Nr. 55766 nach § 22 STVZO
Nr. : RA-001416-A0-104
Anlage-Nr. : 7
Seite : 13 / 21 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.675
Typ(en): ABE / EG-Genehmigung(en):
JK8 e9*2007/46*0092*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 103 Ford B-Max 195/50R16 A02) bis A10)
A01)K04)M00)
195/55R16
A01)K04)K13)K22)M00)
205/45R16
215/45R16
A01)K04)K13)K22)
Typ(en): ABE / EG-Genehmigung(en):
JK8 e9*2007/46*0092*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
§22 55766*00
66 bis 103 Ford EcoSport 205/55R16 A02) bis A10)
(Frontantrieb, bis Modelljahr A01)K01) E75)S04)
2017)
205/60R16
A01)K01)
215/55R16
A01)K01)K02)
225/50R16
A01)K01)K02)
225/55R16
A01)K01)K02)
235/50R16
A01)K01)K02)
245/45R16
A01)K01)K02)
245/50R16
A01)K01)K02)
Gutachten zur Erteilung der ABE-Nr. 55766 nach § 22 STVZO
Nr. : RA-001416-A0-104
Anlage-Nr. : 7
Seite : 14 / 21 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.675
Typ(en): ABE / EG-Genehmigung(en):
JK8 e9*2007/46*0092*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
70 bis 103 Ford EcoSport 205/55R16 A02) bis A10)
(Frontantrieb, ab Modelljahr A01)A93)K01) E75a)S04)
2018)
205/60R16
A01)A93)K01)
215/50R16
A01)A93)K01)K02)
215/55R16
A01)A93)K01)K02)
225/50R16
A01)K01)K02)
225/55R16
A01)K01)K02)
§22 55766*00
235/50R16
A01)K01)K02)
245/45R16
A01)K01)K02)
245/50R16
A01)K01)K02)
Gutachten zur Erteilung der ABE-Nr. 55766 nach § 22 STVZO
Nr. : RA-001416-A0-104
Anlage-Nr. : 7
Seite : 15 / 21 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.675
Typ(en): ABE / EG-Genehmigung(en):
JK8 e9*2007/46*0092*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
92 Ford EcoSport 205/55R16 A02) bis A10)
(Allradantrieb) A01)K01)
205/60R16
A01)K01)
215/50R16
A01)K01)K02)
215/55R16
A01)K01)K02)
225/50R16
A01)K01)K02)
225/55R16
A01)K01)K02)
§22 55766*00
235/50R16
A01)K01)K02)
245/45R16
A01)K01)K02)
Typ(en): ABE / EG-Genehmigung(en):
JD3 e1*2001/116*0210*..
JH1 e1*98/14*0191*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
43 bis 110 Ford Fiesta 195/45R16 A02) bis A10)
(3- und 5-türig) A01)K40) S01)
205/40R16
A01)G01)K04)K40)
215/40R16
A01)K04)K28)K40)K41)
Gutachten zur Erteilung der ABE-Nr. 55766 nach § 22 STVZO
Nr. : RA-001416-A0-104
Anlage-Nr. : 7
Seite : 16 / 21 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.675
Typ(en): ABE / EG-Genehmigung(en):
JA8-LPG e13*2007/46*1058*..
JA8 e9*2001/116*0069*..
JR8 e9*2007/46*0002*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 103 Ford Fiesta, Fiesta LPG 195/45R16 A02) bis A10)
(3- und 5-türig) A01)K03)K04)K67) S01)
205/45R16
A01)K01)K04)K67)K68)
Typ(en): ABE / EG-Genehmigung(en):
JA8 e9*2001/116*0069*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
134 bis 147 Ford Fiesta ST 195/45R16 A02) bis A10)
A01)K03)K04)K67) S01)
205/45R16
§22 55766*00
A01)K01)K04)K67)K68)
Typ(en): ABE / EG-Genehmigung(en):
JHH e9*2007/46*3142*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
147 Ford Fiesta ST 195/50R16 A02) bis A10)
A01)K01)K04)M00)
215/45R16
A01)K01)K04)
Typ(en): ABE / EG-Genehmigung(en):
JU2 e1*98/14*0194*..
JU2-LPG e13*2007/46*1077*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 74 Ford Fusion, Fusion LPG 195/50R16 A02) bis A10)
A01)K01)K04)K28)K40)K42)M00)N205) S01)
205/45R16
A01)K01)K40)
215/40R16
A01)K01)K04)K28)K40)
Gutachten zur Erteilung der ABE-Nr. 55766 nach § 22 STVZO
Nr. : RA-001416-A0-104
Anlage-Nr. : 7
Seite : 17 / 21 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.675
Typ(en): ABE / EG-Genehmigung(en):
JU2 e1*98/14*0194*..
JN8 e13*2007/46*1349*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 74 Ford Transit Courier, 195/50R16 A02) bis A10)
Tourneo Courier A01)K84)M00)
195/55R16
A01)K84)M00)
205/45R16
215/45R16
A01)K84)
Typ(en): ABE / EG-Genehmigung(en):
KAF e13*2007/46*1637*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
§22 55766*00
63 bis 70 Ford Ka+ Active 205/45R16 A02) bis A10)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Metallventilen zulässig. (Bohrung Ø8,3mm) Die
Ventile müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst
Gutachten zur Erteilung der ABE-Nr. 55766 nach § 22 STVZO
Nr. : RA-001416-A0-104
Anlage-Nr. : 7

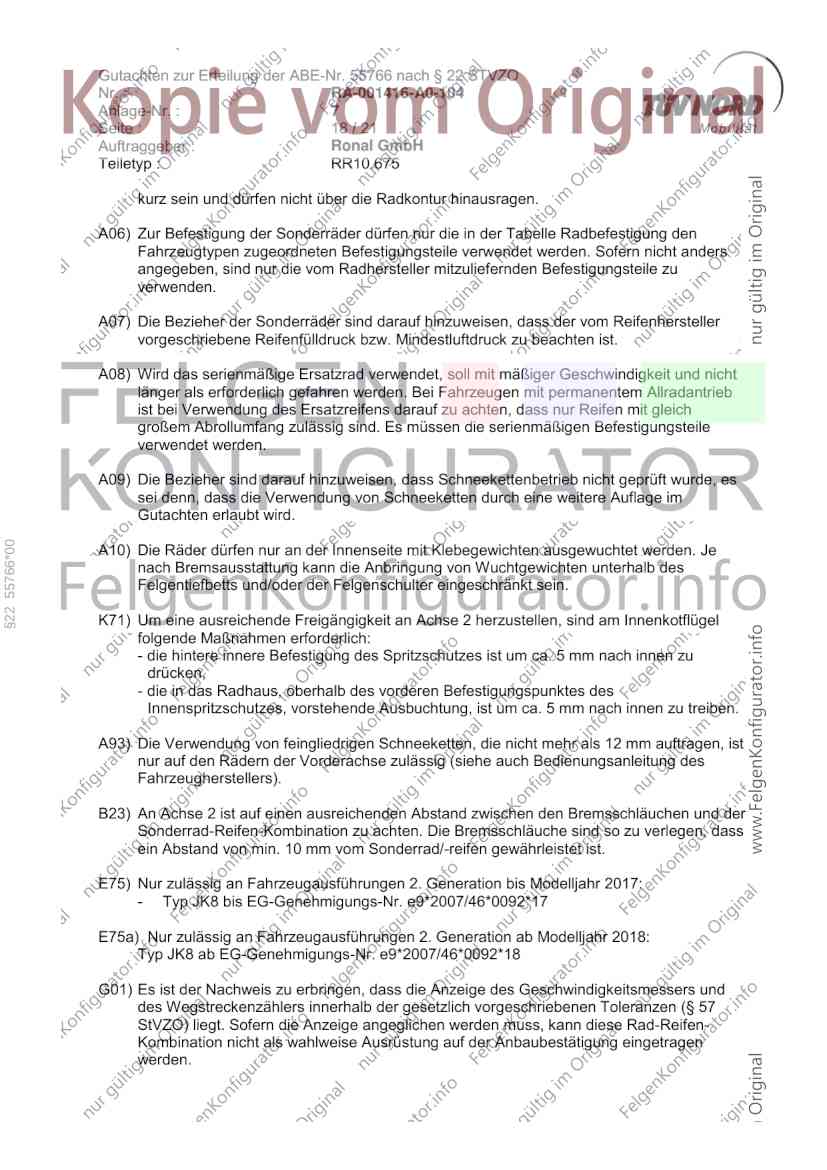

Seite : 18 / 21 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.675
kurz sein und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
§22 55766*00
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je
nach Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des
Felgentiefbetts und/oder der Felgenschulter eingeschränkt sein.
K71) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind am Innenkotflügel
folgende Maßnahmen erforderlich:
- die hintere innere Befestigung des Spritzschutzes ist um ca. 5 mm nach innen zu
drücken,
- die in das Radhaus, oberhalb des vorderen Befestigungspunktes des
Innenspritzschutzes, vorstehende Ausbuchtung, ist um ca. 5 mm nach innen zu treiben.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
B23) An Achse 2 ist auf einen ausreichenden Abstand zwischen den Bremsschläuchen und der
Sonderrad-Reifen-Kombination zu achten. Die Bremsschläuche sind so zu verlegen, dass
ein Abstand von min. 10 mm vom Sonderrad/-reifen gewährleistet ist.
E75) Nur zulässig an Fahrzeugausführungen 2. Generation bis Modelljahr 2017:
- Typ JK8 bis EG-Genehmigungs-Nr. e9*2007/46*0092*17
E75a) Nur zulässig an Fahrzeugausführungen 2. Generation ab Modelljahr 2018:
Typ JK8 ab EG-Genehmigungs-Nr. e9*2007/46*0092*18
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
Gutachten zur Erteilung der ABE-Nr. 55766 nach § 22 STVZO
Nr. : RA-001416-A0-104
Anlage-Nr. : 7

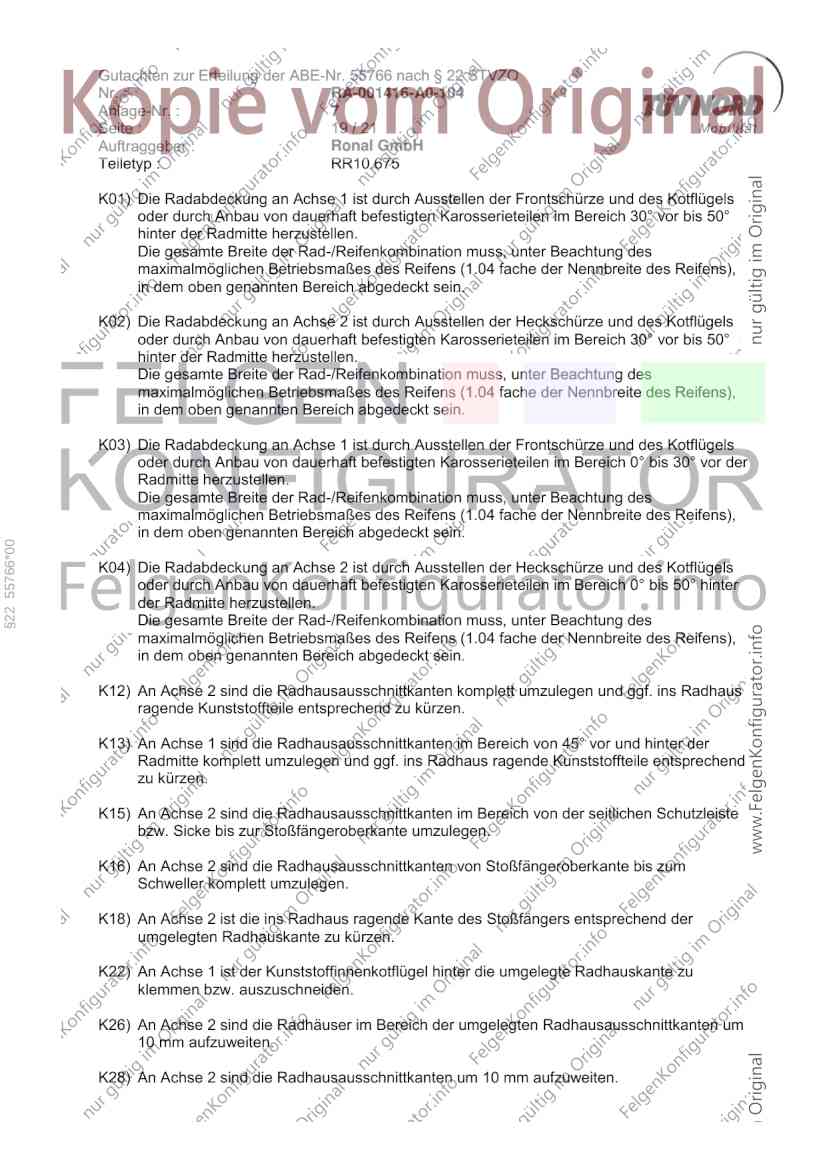

Seite : 19 / 21 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.675
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
§22 55766*00
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K12) An Achse 2 sind die Radhausausschnittkanten komplett umzulegen und ggf. ins Radhaus
ragende Kunststoffteile entsprechend zu kürzen.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend
zu kürzen.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen Schutzleiste
bzw. Sicke bis zur Stoßfängeroberkante umzulegen.
K16) An Achse 2 sind die Radhausausschnittkanten von Stoßfängeroberkante bis zum
Schweller komplett umzulegen.
K18) An Achse 2 ist die ins Radhaus ragende Kante des Stoßfängers entsprechend der
umgelegten Radhauskante zu kürzen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K26) An Achse 2 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um
10 mm aufzuweiten.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
Gutachten zur Erteilung der ABE-Nr. 55766 nach § 22 STVZO
Nr. : RA-001416-A0-104
Anlage-Nr. : 7

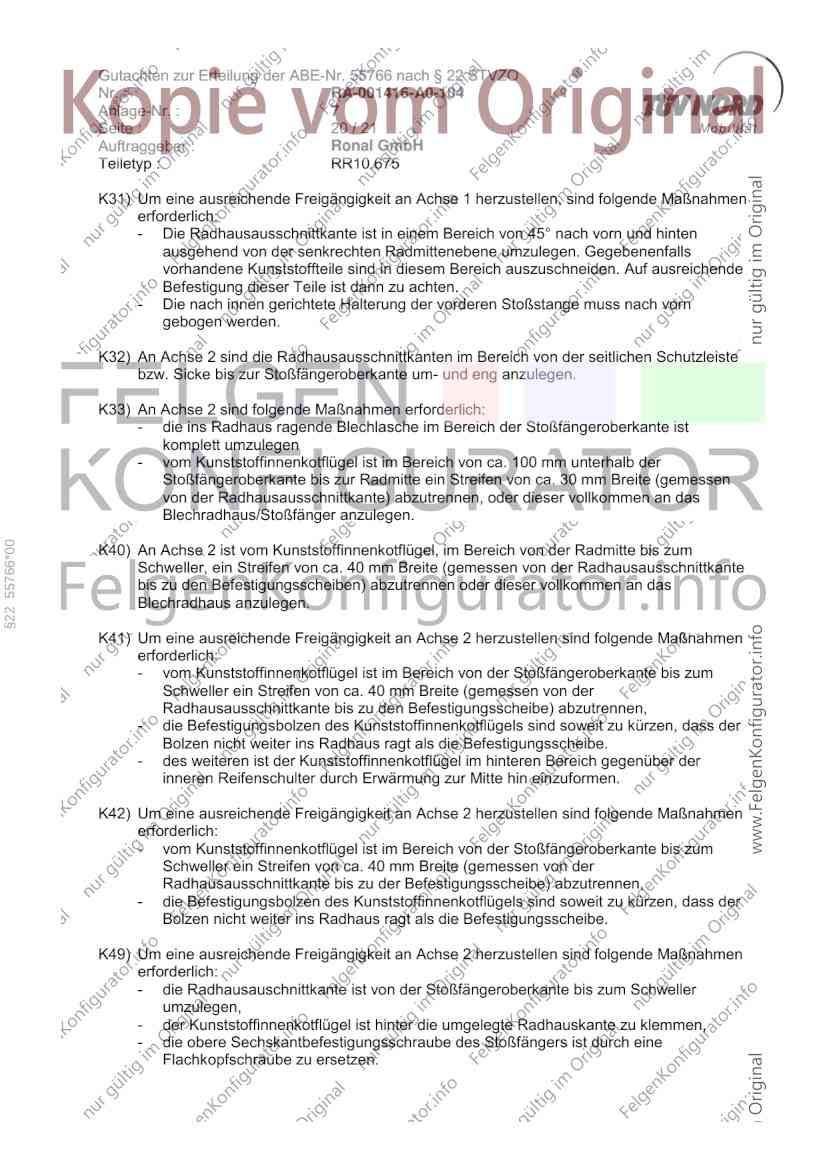

Seite : 20 / 21 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.675
K31) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen, sind folgende Maßnahmen
erforderlich:
- Die Radhausausschnittkante ist in einem Bereich von 45° nach vorn und hinten
ausgehend von der senkrechten Radmittenebene umzulegen. Gegebenenfalls
vorhandene Kunststoffteile sind in diesem Bereich auszuschneiden. Auf ausreichende
Befestigung dieser Teile ist dann zu achten.
- Die nach innen gerichtete Halterung der vorderen Stoßstange muss nach vorn
gebogen werden.
K32) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen Schutzleiste
bzw. Sicke bis zur Stoßfängeroberkante um- und eng anzulegen.
K33) An Achse 2 sind folgende Maßnahmen erforderlich:
- die ins Radhaus ragende Blechlasche im Bereich der Stoßfängeroberkante ist
komplett umzulegen
- vom Kunststoffinnenkotflügel ist im Bereich von ca. 100 mm unterhalb der
Stoßfängeroberkante bis zur Radmitte ein Streifen von ca. 30 mm Breite (gemessen
von der Radhausausschnittkante) abzutrennen, oder dieser vollkommen an das
Blechradhaus/Stoßfänger anzulegen.
§22 55766*00
K40) An Achse 2 ist vom Kunststoffinnenkotflügel, im Bereich von der Radmitte bis zum
Schweller, ein Streifen von ca. 40 mm Breite (gemessen von der Radhausausschnittkante
bis zu den Befestigungsscheiben) abzutrennen oder dieser vollkommen an das
Blechradhaus anzulegen.
K41) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
- vom Kunststoffinnenkotflügel ist im Bereich von der Stoßfängeroberkante bis zum
Schweller ein Streifen von ca. 40 mm Breite (gemessen von der
Radhausausschnittkante bis zu den Befestigungsscheibe) abzutrennen,
- die Befestigungsbolzen des Kunststoffinnenkotflügels sind soweit zu kürzen, dass der
Bolzen nicht weiter ins Radhaus ragt als die Befestigungsscheibe.
- des weiteren ist der Kunststoffinnenkotflügel im hinteren Bereich gegenüber der
inneren Reifenschulter durch Erwärmung zur Mitte hin einzuformen.
K42) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
- vom Kunststoffinnenkotflügel ist im Bereich von der Stoßfängeroberkante bis zum
Schweller ein Streifen von ca. 40 mm Breite (gemessen von der
Radhausausschnittkante bis zu der Befestigungsscheibe) abzutrennen,
- die Befestigungsbolzen des Kunststoffinnenkotflügels sind soweit zu kürzen, dass der
Bolzen nicht weiter ins Radhaus ragt als die Befestigungsscheibe.
K49) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
- die Radhausauschnittkante ist von der Stoßfängeroberkante bis zum Schweller
umzulegen,
- der Kunststoffinnenkotflügel ist hinter die umgelegte Radhauskante zu klemmen,
- die obere Sechskantbefestigungsschraube des Stoßfängers ist durch eine
Flachkopfschraube zu ersetzen.
Gutachten zur Erteilung der ABE-Nr. 55766 nach § 22 STVZO
Nr. : RA-001416-A0-104
Anlage-Nr. : 7

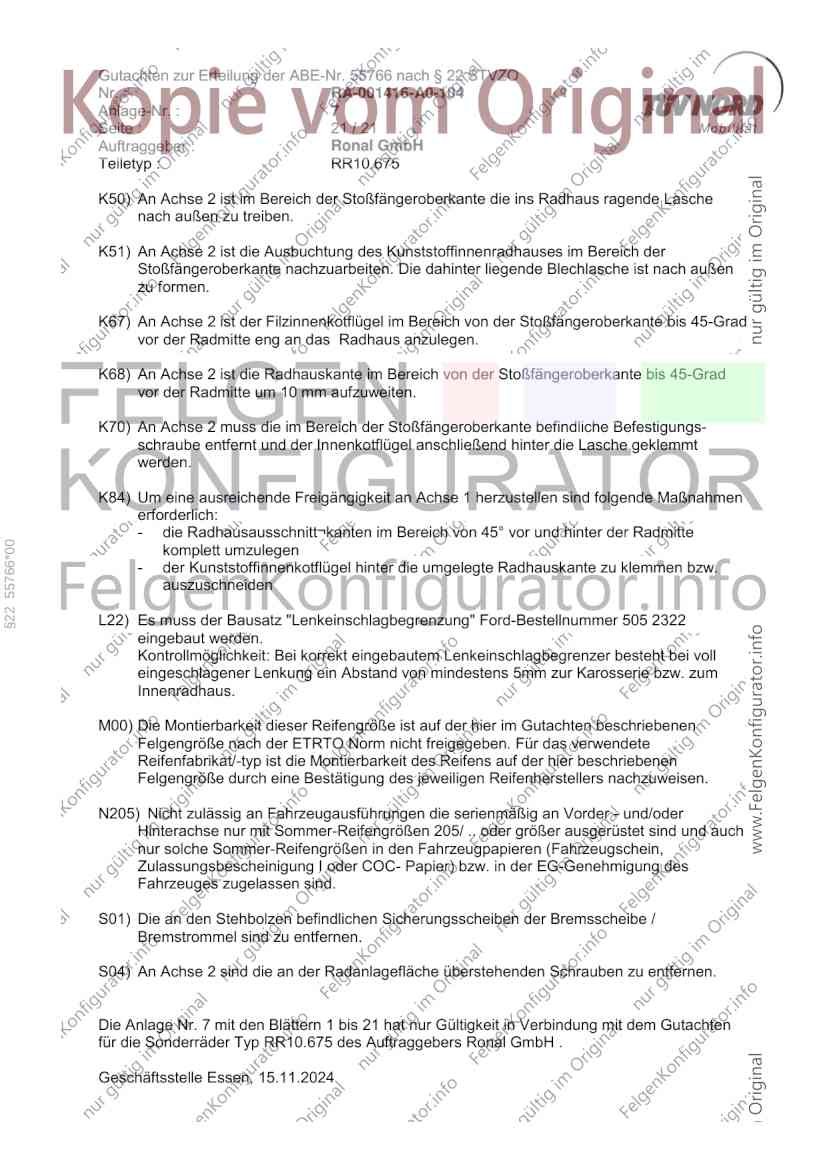

Seite : 21 / 21 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.675
K50) An Achse 2 ist im Bereich der Stoßfängeroberkante die ins Radhaus ragende Lasche
nach außen zu treiben.
K51) An Achse 2 ist die Ausbuchtung des Kunststoffinnenradhauses im Bereich der
Stoßfängeroberkante nachzuarbeiten. Die dahinter liegende Blechlasche ist nach außen
zu formen.
K67) An Achse 2 ist der Filzinnenkotflügel im Bereich von der Stoßfängeroberkante bis 45-Grad
vor der Radmitte eng an das Radhaus anzulegen.
K68) An Achse 2 ist die Radhauskante im Bereich von der Stoßfängeroberkante bis 45-Grad
vor der Radmitte um 10 mm aufzuweiten.
K70) An Achse 2 muss die im Bereich der Stoßfängeroberkante befindliche Befestigungs-
schraube entfernt und der Innenkotflügel anschließend hinter die Lasche geklemmt
werden.
K84) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen sind folgende Maßnahmen
erforderlich:
- die Radhausausschnitt¬kanten im Bereich von 45° vor und hinter der Radmitte
§22 55766*00
komplett umzulegen
- der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu klemmen bzw.
auszuschneiden
L22) Es muss der Bausatz "Lenkeinschlagbegrenzung" Ford-Bestellnummer 505 2322
eingebaut werden.
Kontrollmöglichkeit: Bei korrekt eingebautem Lenkeinschlagbegrenzer besteht bei voll
eingeschlagener Lenkung ein Abstand von mindestens 5mm zur Karosserie bzw. zum
Innenradhaus.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
N205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 205/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
S01) Die an den Stehbolzen befindlichen Sicherungsscheiben der Bremsscheibe /
Bremstrommel sind zu entfernen.
S04) An Achse 2 sind die an der Radanlagefläche überstehenden Schrauben zu entfernen.
Die Anlage Nr. 7 mit den Blättern 1 bis 21 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ RR10.675 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 15.11.2024
