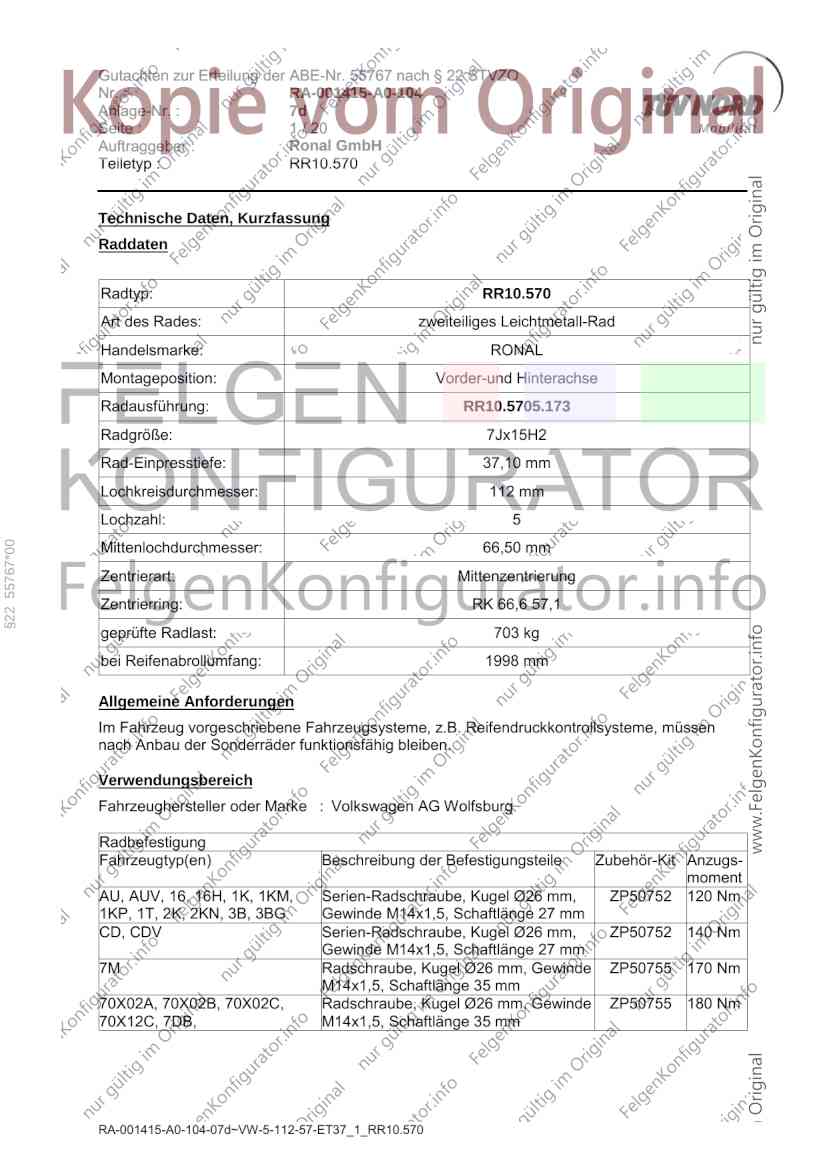

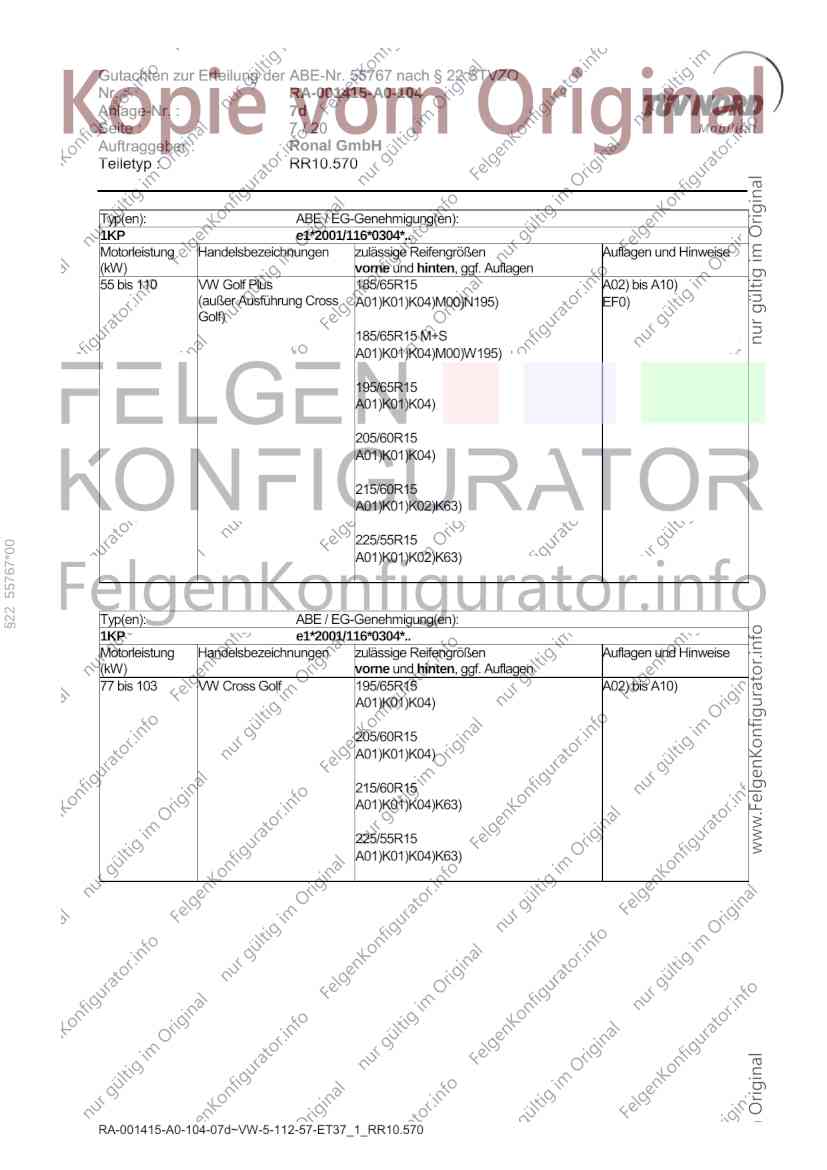

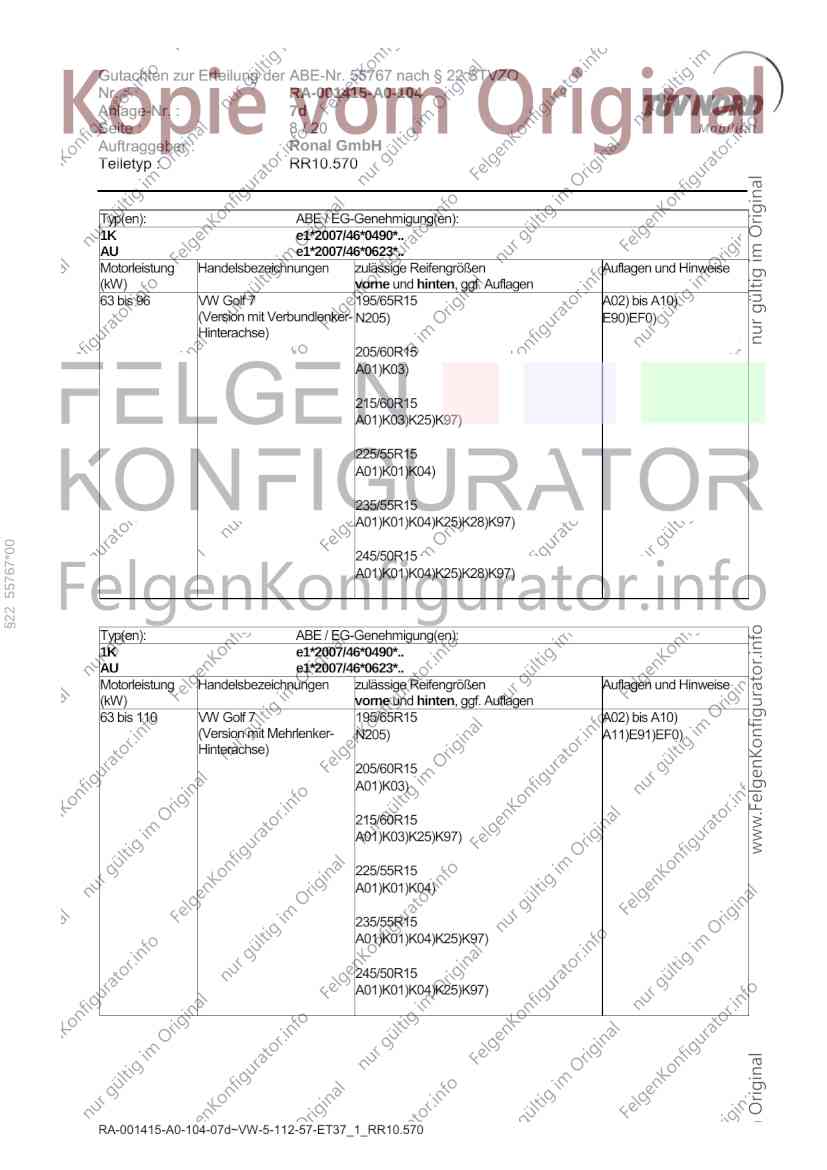

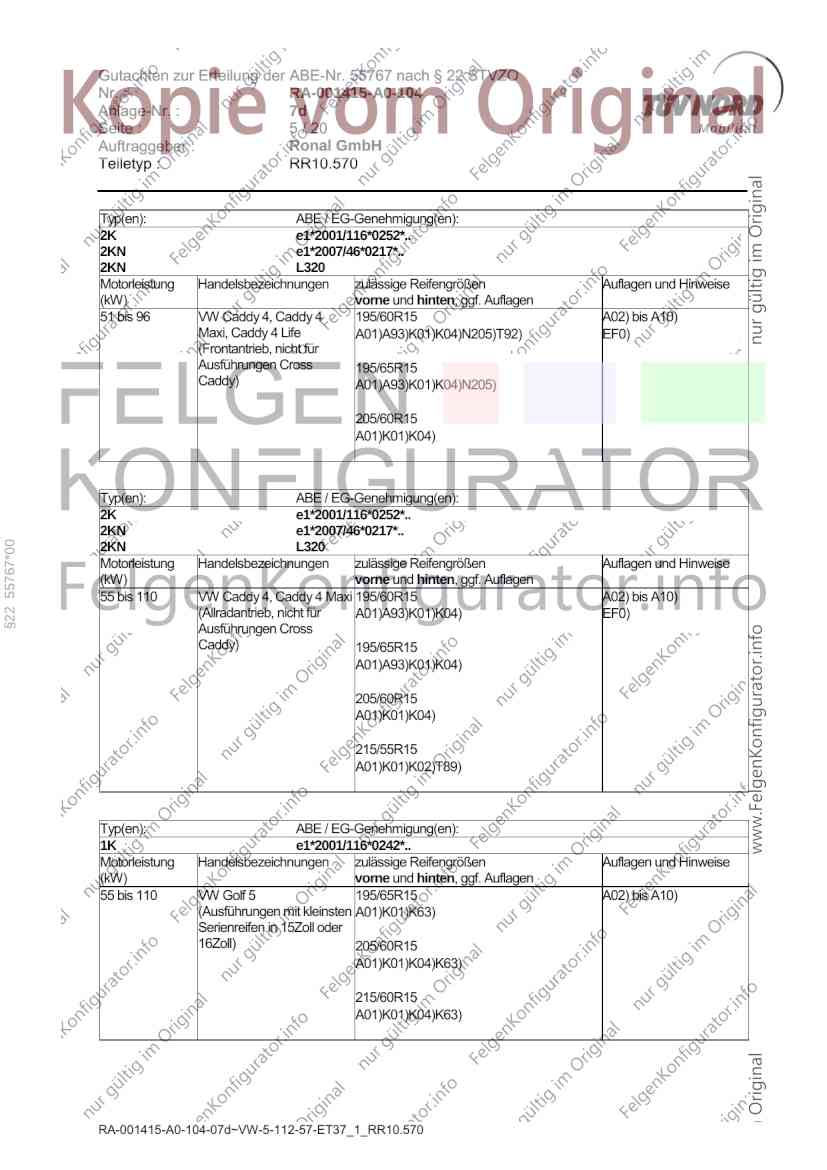

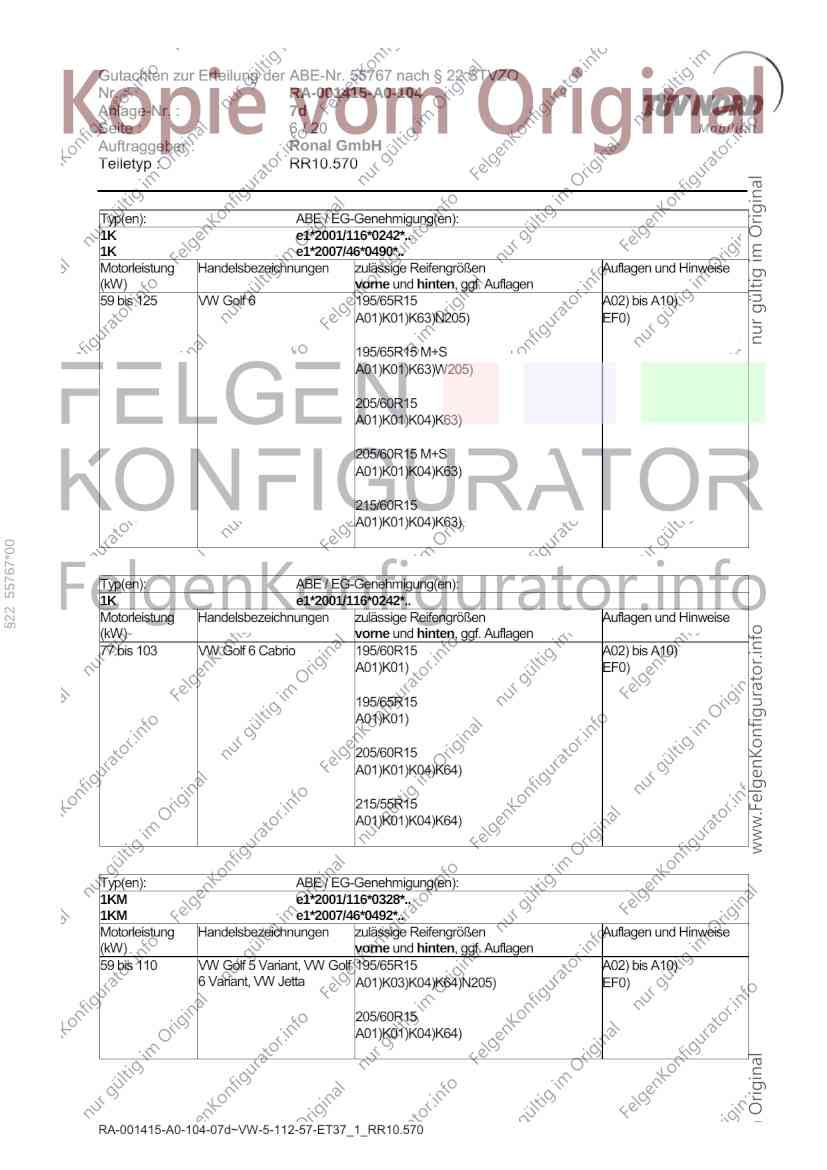

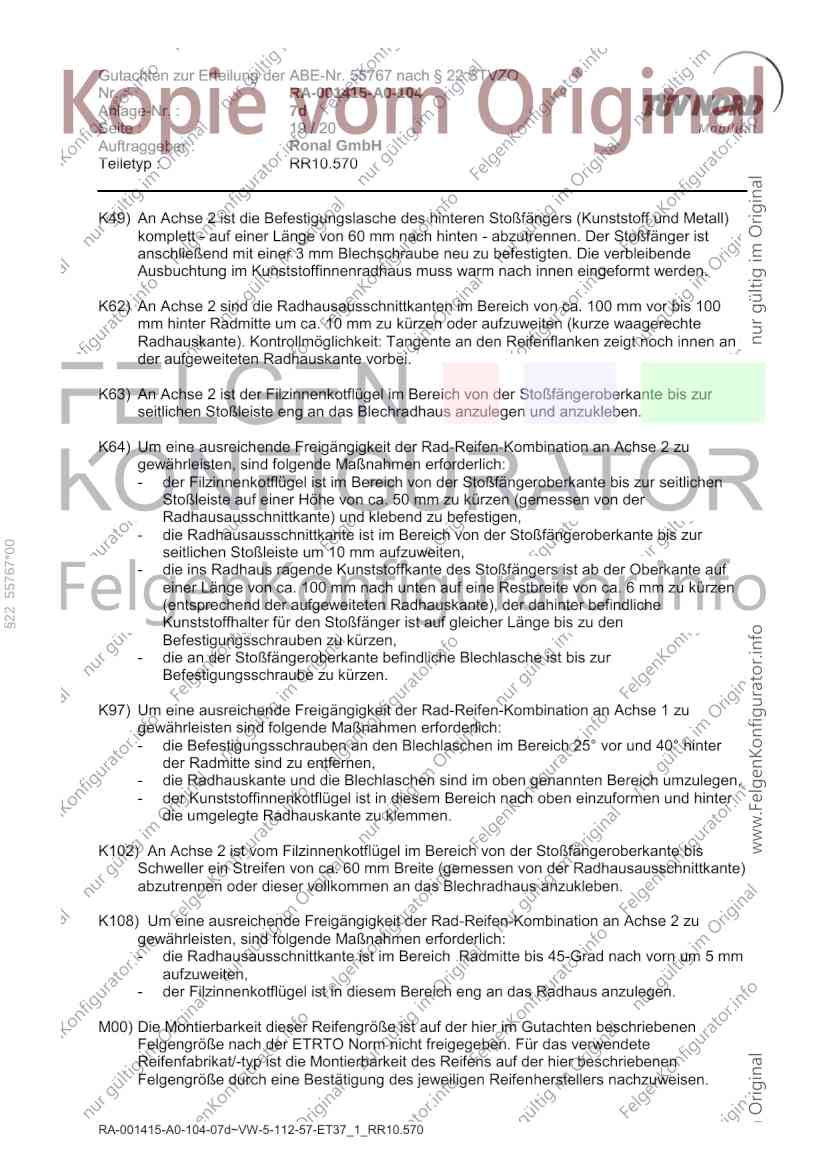

Gutachten zur Erteilung der ABE-Nr. 55767 nach § 22 STVZO
Nr. : RA-001415-A0-104
Anlage-Nr. : 7d
Seite : 1 / 20 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.570
Technische Daten, Kurzfassung
Raddaten
Radtyp: RR10.570
Art des Rades: zweiteiliges Leichtmetall-Rad
Handelsmarke: RONAL
Montageposition: Vorder-und Hinterachse
Radausführung: RR10.5705.173
Radgröße: 7Jx15H2
Rad-Einpresstiefe: 37,10 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 66,50 mm
§22 55767*00
Zentrierart: Mittenzentrierung
Zentrierring: RK 66,6 57,1
geprüfte Radlast: 703 kg
bei Reifenabrollumfang: 1998 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : Volkswagen AG Wolfsburg
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
AU, AUV, 16, 16H, 1K, 1KM, Serien-Radschraube, Kugel Ø26 mm, ZP50752 120 Nm
1KP, 1T, 2K, 2KN, 3B, 3BG Gewinde M14x1,5, Schaftlänge 27 mm
CD, CDV Serien-Radschraube, Kugel Ø26 mm, ZP50752 140 Nm
Gewinde M14x1,5, Schaftlänge 27 mm
7M Radschraube, Kugel Ø26 mm, Gewinde ZP50755 170 Nm
M14x1,5, Schaftlänge 35 mm
70X02A, 70X02B, 70X02C, Radschraube, Kugel Ø26 mm, Gewinde ZP50755 180 Nm
70X12C, 7DB, M14x1,5, Schaftlänge 35 mm
RA-001415-A0-104-07d~VW-5-112-57-ET37_1_RR10.570
Gutachten zur Erteilung der ABE-Nr. 55767 nach § 22 STVZO
Nr. : RA-001415-A0-104
Anlage-Nr. : 7d
Seite : 2 / 20 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.570
Typ: 3B
ABE / EG-Genehmigung: e1*95/54*0043*.., e1*98/14*0043*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 142 Passat, Passat Variant 195/65R15 A02) bis A10)
(incl. syncro / 4-Motion) A92)
205/60R15
215/60R15
225/55R15
195/65R15 M+S
A93)
e1*98/14*0043*15 5/112/57,0
Typ: 3BG
ABE / EG-Genehmigung: e1*98/14*0157*.., e1*2001/116*0157*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
§22 55767*00
(kW) vorne und hinten, ggf. Auflagen
74 bis 100 Passat, Passat Variant 195/65R15 A02) bis A10)B33)
(incl. 4-Motion) A93)
205/60R15
110 Passat 1,8T,
Passat Variant 1,8T 215/60R15
e1*2001/116*0157*12 5/112/57,1
Typ: 70X02C
ABE / EG-Genehmigung: H297
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 85 Transporter ww. Bus oder 195/70R15 A02) bis A10)ER1)
Caravelle E05)M00)
205/65R15
E05)
215/65R15
A01)K03a)K62)
H297/NT04 min. 1330/1230 max.1600/1490 5/112/57,1
RA-001415-A0-104-07d~VW-5-112-57-ET37_1_RR10.570
Gutachten zur Erteilung der ABE-Nr. 55767 nach § 22 STVZO
Nr. : RA-001415-A0-104
Anlage-Nr. : 7d
Seite : 3 / 20 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.570
Typ: 70X02A
ABE / EG-Genehmigung: H325
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 85 Transporter 195/70R15 A02) bis A10)ER1)
(Lkw geschl. Kasten) E05)M00)
205/65R15
E05)
215/65R15
A01)K03a)K62)
H325/NT04 min.1250/1230 max. 1510/1490 5/112/57,1
Typ: 70X02B
ABE / EG-Genehmigung: H298
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 85 Transporter ww. Multivan 195/70R15 A02) bis A10)ER1)
oder Caravelle E05)M00)
§22 55767*00
205/65R15
E05)
215/65R15
A01)K03a)K62)
H298/NT04 min.1400/1330 max. 1510/1490 5/112/57,1
Typ: 70X12C
ABE / EG-Genehmigung: H299
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
57 bis 85 Transporter ww. Bus ww. 195/70R15 A02) bis A10)ER1)
Caravelle ww. Syncro E05)M00)
205/65R15
E05)
215/65R15
A01)K03a)K62)
H299/NT03 min.1400/1230 max. 1570/1490 5/112/57,1
Typ: 7DB
ABE / EG-Genehmigung: e1*96/79*0067*.., e1*98/14*0067*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 103 Transporter ww. Multivan 195/70R15 A02) bis A10)ER1)
ww. California ww. Syncro M00)
205/65R15
E05)
e1*98/14*0067*11 min.1330/1230 max. 1600/1490 5/112/57,1
RA-001415-A0-104-07d~VW-5-112-57-ET37_1_RR10.570
Gutachten zur Erteilung der ABE-Nr. 55767 nach § 22 STVZO
Nr. : RA-001415-A0-104
Anlage-Nr. : 7d
Seite : 4 / 20 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.570
Typ: 1KM
ABE / EG-Genehmigung: e1*2001/116*0328*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
59 bis 110 Jetta, 195/65R15 A02) bis A10)B82)
Golf 5 Kombi, A93)
Golf 6 Kombi
195/65R15 M+S
A93)
205/60R15
A93)
215/60R15
A01)K03)
e1*2001/116*0328*18 1090/1080(1110) 5/112/57,1
Typ(en): ABE / EG-Genehmigung(en):
2K e1*2001/116*0252*..
§22 55767*00
2KN e1*2007/46*0217*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 96 VW Cross Caddy 4, Caddy 195/60R15 A02) bis A10)
4 Alltrack A01)A93)K01)K04)T92) EF0)
(Frontantrieb)
195/65R15
A01)A93)K01)K04)
205/60R15
A01)K01)K04)
Typ(en): ABE / EG-Genehmigung(en):
2K e1*2001/116*0252*..
2KN e1*2007/46*0217*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 110 VW Cross Caddy 4, Caddy 195/60R15 A02) bis A10)
4 Alltrack A01)A93)K03)K04) EF0)
(Allrad)
195/65R15
A01)A93)K03)K04)
205/60R15
A01)K01)K04)
215/55R15
A01)K01)K04)T89)
RA-001415-A0-104-07d~VW-5-112-57-ET37_1_RR10.570
Gutachten zur Erteilung der ABE-Nr. 55767 nach § 22 STVZO
Nr. : RA-001415-A0-104
Anlage-Nr. : 7d
Seite : 5 / 20 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.570
Typ(en): ABE / EG-Genehmigung(en):
2K e1*2001/116*0252*..
2KN e1*2007/46*0217*..
2KN L320
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 96 VW Caddy 4, Caddy 4 195/60R15 A02) bis A10)
Maxi, Caddy 4 Life A01)A93)K01)K04)N205)T92) EF0)
(Frontantrieb, nicht für
Ausführungen Cross 195/65R15
Caddy) A01)A93)K01)K04)N205)
205/60R15
A01)K01)K04)
Typ(en): ABE / EG-Genehmigung(en):
2K e1*2001/116*0252*..
2KN e1*2007/46*0217*..
§22 55767*00
2KN L320
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 110 VW Caddy 4, Caddy 4 Maxi 195/60R15 A02) bis A10)
(Allradantrieb, nicht für A01)A93)K01)K04) EF0)
Ausführungen Cross
Caddy) 195/65R15
A01)A93)K01)K04)
205/60R15
A01)K01)K04)
215/55R15
A01)K01)K02)T89)
Typ(en): ABE / EG-Genehmigung(en):
1K e1*2001/116*0242*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 110 VW Golf 5 195/65R15 A02) bis A10)
(Ausführungen mit kleinsten A01)K01)K63)
Serienreifen in 15Zoll oder
16Zoll) 205/60R15
A01)K01)K04)K63)
215/60R15
A01)K01)K04)K63)
RA-001415-A0-104-07d~VW-5-112-57-ET37_1_RR10.570
Gutachten zur Erteilung der ABE-Nr. 55767 nach § 22 STVZO
Nr. : RA-001415-A0-104
Anlage-Nr. : 7d
Seite : 6 / 20 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.570
Typ(en): ABE / EG-Genehmigung(en):
1K e1*2001/116*0242*..
1K e1*2007/46*0490*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
59 bis 125 VW Golf 6 195/65R15 A02) bis A10)
A01)K01)K63)N205) EF0)
195/65R15 M+S
A01)K01)K63)W205)
205/60R15
A01)K01)K04)K63)
205/60R15 M+S
A01)K01)K04)K63)
215/60R15
A01)K01)K04)K63)
§22 55767*00
Typ(en): ABE / EG-Genehmigung(en):
1K e1*2001/116*0242*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 103 VW Golf 6 Cabrio 195/60R15 A02) bis A10)
A01)K01) EF0)
195/65R15
A01)K01)
205/60R15
A01)K01)K04)K64)
215/55R15
A01)K01)K04)K64)
Typ(en): ABE / EG-Genehmigung(en):
1KM e1*2001/116*0328*..
1KM e1*2007/46*0492*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
59 bis 110 VW Golf 5 Variant, VW Golf 195/65R15 A02) bis A10)
6 Variant, VW Jetta A01)K03)K04)K64)N205) EF0)
205/60R15
A01)K01)K04)K64)
RA-001415-A0-104-07d~VW-5-112-57-ET37_1_RR10.570
Gutachten zur Erteilung der ABE-Nr. 55767 nach § 22 STVZO
Nr. : RA-001415-A0-104
Anlage-Nr. : 7d
Seite : 7 / 20 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.570
Typ(en): ABE / EG-Genehmigung(en):
1KP e1*2001/116*0304*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 110 VW Golf Plus 185/65R15 A02) bis A10)
(außer Ausführung Cross A01)K01)K04)M00)N195) EF0)
Golf)
185/65R15 M+S
A01)K01)K04)M00)W195)
195/65R15
A01)K01)K04)
205/60R15
A01)K01)K04)
215/60R15
A01)K01)K02)K63)
225/55R15
§22 55767*00
A01)K01)K02)K63)
Typ(en): ABE / EG-Genehmigung(en):
1KP e1*2001/116*0304*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 103 VW Cross Golf 195/65R15 A02) bis A10)
A01)K01)K04)
205/60R15
A01)K01)K04)
215/60R15
A01)K01)K04)K63)
225/55R15
A01)K01)K04)K63)
RA-001415-A0-104-07d~VW-5-112-57-ET37_1_RR10.570
Gutachten zur Erteilung der ABE-Nr. 55767 nach § 22 STVZO
Nr. : RA-001415-A0-104
Anlage-Nr. : 7d
Seite : 8 / 20 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.570
Typ(en): ABE / EG-Genehmigung(en):
1K e1*2007/46*0490*..
AU e1*2007/46*0623*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 96 VW Golf 7 195/65R15 A02) bis A10)
(Version mit Verbundlenker- N205) E90)EF0)
Hinterachse)
205/60R15
A01)K03)
215/60R15
A01)K03)K25)K97)
225/55R15
A01)K01)K04)
235/55R15
A01)K01)K04)K25)K28)K97)
§22 55767*00
245/50R15
A01)K01)K04)K25)K28)K97)
Typ(en): ABE / EG-Genehmigung(en):
1K e1*2007/46*0490*..
AU e1*2007/46*0623*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 110 VW Golf 7 195/65R15 A02) bis A10)
(Version mit Mehrlenker- N205) A11)E91)EF0)
Hinterachse)
205/60R15
A01)K03)
215/60R15
A01)K03)K25)K97)
225/55R15
A01)K01)K04)
235/55R15
A01)K01)K04)K25)K97)
245/50R15
A01)K01)K04)K25)K97)
RA-001415-A0-104-07d~VW-5-112-57-ET37_1_RR10.570
Gutachten zur Erteilung der ABE-Nr. 55767 nach § 22 STVZO
Nr. : RA-001415-A0-104
Anlage-Nr. : 7d
Seite : 9 / 20 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.570
Typ(en): ABE / EG-Genehmigung(en):
AU e1*2007/46*0623*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 100 VW e-Golf 195/65R15 M+S A02) bis A10)
205/60R15 M+S
A01)K03)
215/60R15 M+S
A01)K03)K25)K97)
225/55R15 M+S
A01)K01)K04)
235/55R15 M+S
A01)K01)K04)K25)K97)
245/50R15 M+S
A01)K01)K04)K25)K97)
§22 55767*00

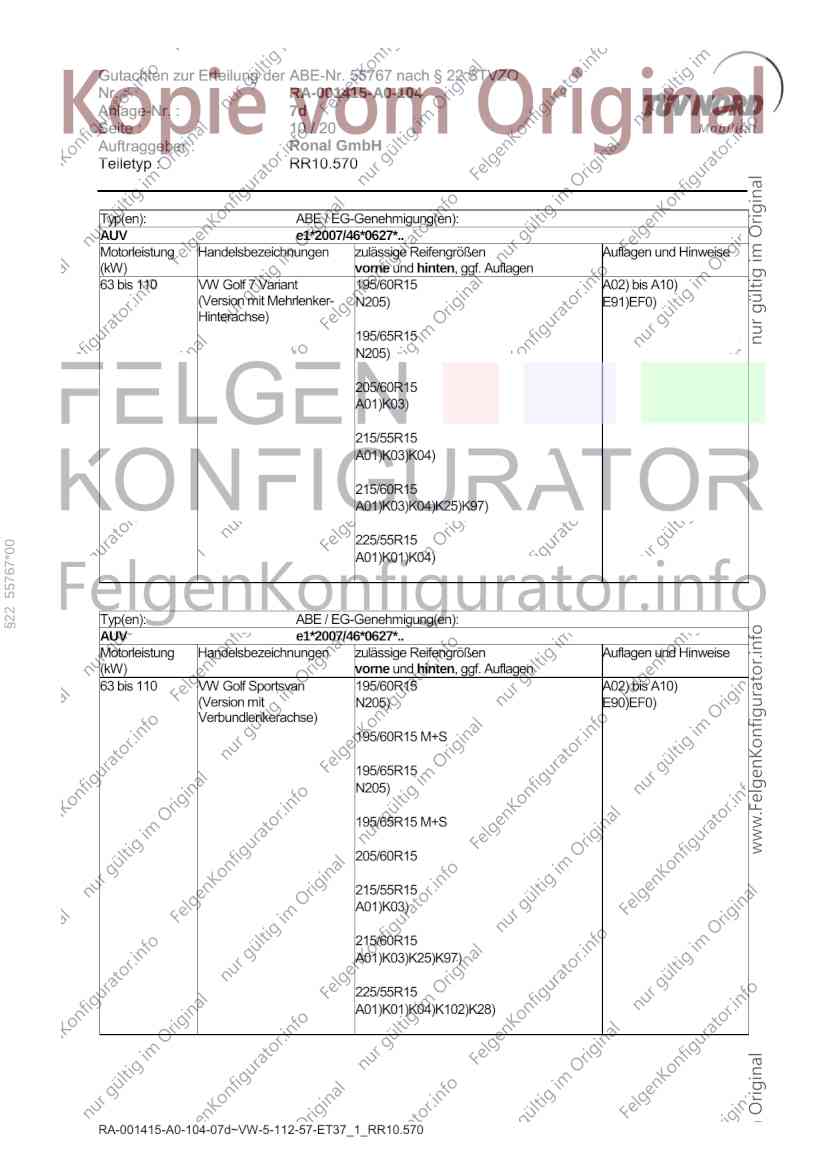

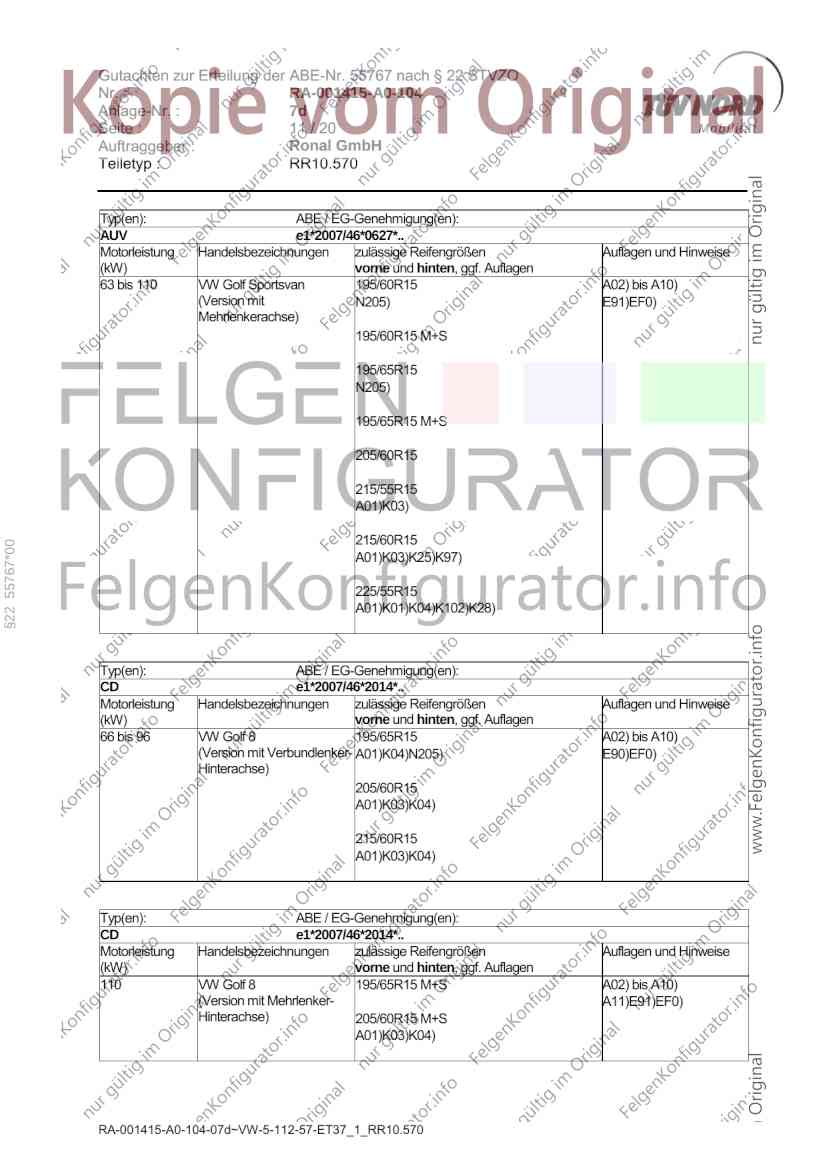

Typ(en): ABE / EG-Genehmigung(en):
AUV e1*2007/46*0627*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 110 VW Golf 7 Variant 195/60R15 A02) bis A10)
(Version mit Verbundlenker- N205) E90)EF0)
Hinterachse)
195/65R15
N205)
205/60R15
A01)K03)
215/55R15
A01)K03)K04)
215/60R15
A01)K03)K04)K25)K97)
225/55R15
A01)K01)K04)
RA-001415-A0-104-07d~VW-5-112-57-ET37_1_RR10.570
Gutachten zur Erteilung der ABE-Nr. 55767 nach § 22 STVZO
Nr. : RA-001415-A0-104
Anlage-Nr. : 7d
Seite : 10 / 20 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.570
Typ(en): ABE / EG-Genehmigung(en):
AUV e1*2007/46*0627*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 110 VW Golf 7 Variant 195/60R15 A02) bis A10)
(Version mit Mehrlenker- N205) E91)EF0)
Hinterachse)
195/65R15
N205)
205/60R15
A01)K03)
215/55R15
A01)K03)K04)
215/60R15
A01)K03)K04)K25)K97)
225/55R15
§22 55767*00
A01)K01)K04)
Typ(en): ABE / EG-Genehmigung(en):
AUV e1*2007/46*0627*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 110 VW Golf Sportsvan 195/60R15 A02) bis A10)
(Version mit N205) E90)EF0)
Verbundlenkerachse)
195/60R15 M+S
195/65R15
N205)
195/65R15 M+S
205/60R15
215/55R15
A01)K03)
215/60R15
A01)K03)K25)K97)
225/55R15
A01)K01)K04)K102)K28)
RA-001415-A0-104-07d~VW-5-112-57-ET37_1_RR10.570
Gutachten zur Erteilung der ABE-Nr. 55767 nach § 22 STVZO
Nr. : RA-001415-A0-104
Anlage-Nr. : 7d
Seite : 11 / 20 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.570
Typ(en): ABE / EG-Genehmigung(en):
AUV e1*2007/46*0627*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 110 VW Golf Sportsvan 195/60R15 A02) bis A10)
(Version mit N205) E91)EF0)
Mehrlenkerachse)
195/60R15 M+S
195/65R15
N205)
195/65R15 M+S
205/60R15
215/55R15
A01)K03)
215/60R15
§22 55767*00
A01)K03)K25)K97)
225/55R15
A01)K01)K04)K102)K28)
Typ(en): ABE / EG-Genehmigung(en):
CD e1*2007/46*2014*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 96 VW Golf 8 195/65R15 A02) bis A10)
(Version mit Verbundlenker- A01)K04)N205) E90)EF0)
Hinterachse)
205/60R15
A01)K03)K04)
215/60R15
A01)K03)K04)
Typ(en): ABE / EG-Genehmigung(en):
CD e1*2007/46*2014*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 VW Golf 8 195/65R15 M+S A02) bis A10)
(Version mit Mehrlenker- A11)E91)EF0)
Hinterachse) 205/60R15 M+S
A01)K03)K04)
RA-001415-A0-104-07d~VW-5-112-57-ET37_1_RR10.570
Gutachten zur Erteilung der ABE-Nr. 55767 nach § 22 STVZO
Nr. : RA-001415-A0-104
Anlage-Nr. : 7d
Seite : 12 / 20 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.570

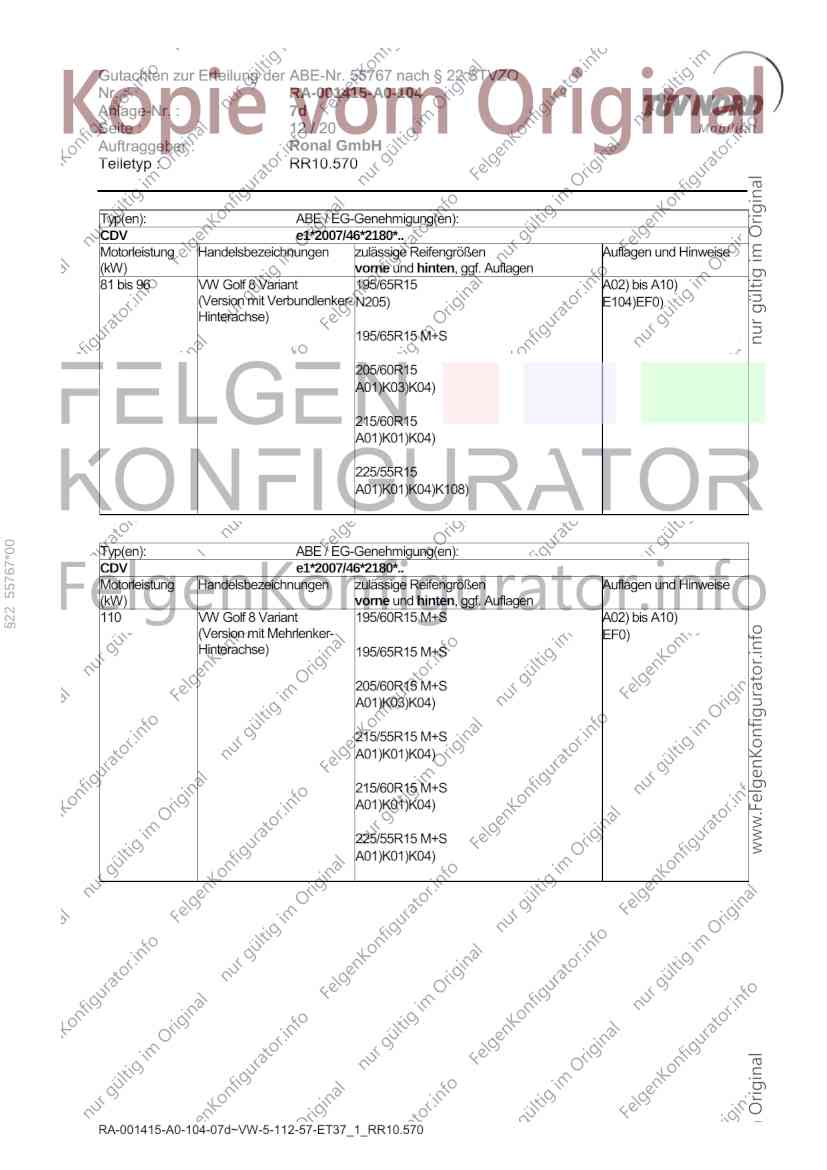

Typ(en): ABE / EG-Genehmigung(en):
CDV e1*2007/46*2180*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 96 VW Golf 8 Variant 195/65R15 A02) bis A10)
(Version mit Verbundlenker- N205) E104)EF0)
Hinterachse)
195/65R15 M+S
205/60R15
A01)K03)K04)
215/60R15
A01)K01)K04)
225/55R15
A01)K01)K04)K108)
§22 55767*00
Typ(en): ABE / EG-Genehmigung(en):
CDV e1*2007/46*2180*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 VW Golf 8 Variant 195/60R15 M+S A02) bis A10)
(Version mit Mehrlenker- EF0)
Hinterachse) 195/65R15 M+S
205/60R15 M+S
A01)K03)K04)
215/55R15 M+S
A01)K01)K04)
215/60R15 M+S
A01)K01)K04)
225/55R15 M+S
A01)K01)K04)
RA-001415-A0-104-07d~VW-5-112-57-ET37_1_RR10.570
Gutachten zur Erteilung der ABE-Nr. 55767 nach § 22 STVZO
Nr. : RA-001415-A0-104
Anlage-Nr. : 7d
Seite : 13 / 20 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.570

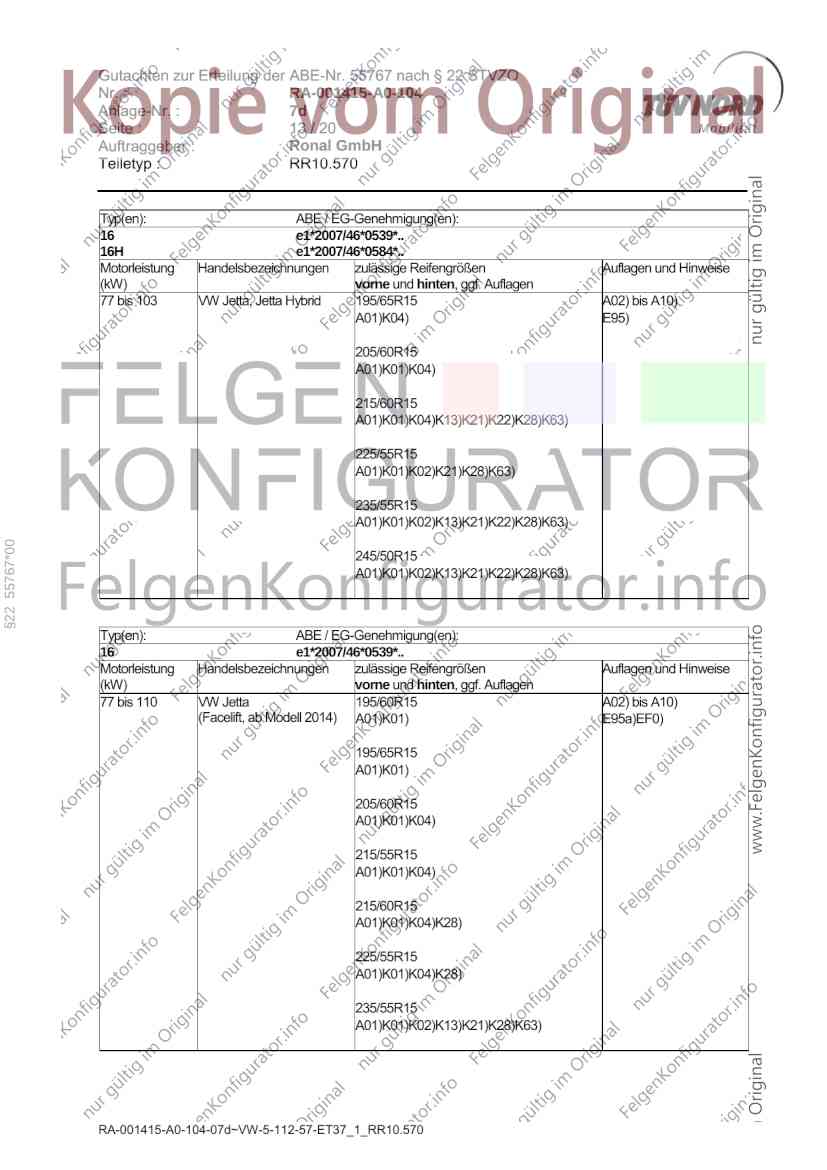

Typ(en): ABE / EG-Genehmigung(en):
16 e1*2007/46*0539*..
16H e1*2007/46*0584*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 103 VW Jetta, Jetta Hybrid 195/65R15 A02) bis A10)
A01)K04) E95)
205/60R15
A01)K01)K04)
215/60R15
A01)K01)K04)K13)K21)K22)K28)K63)
225/55R15
A01)K01)K02)K21)K28)K63)
235/55R15
A01)K01)K02)K13)K21)K22)K28)K63)
§22 55767*00
245/50R15
A01)K01)K02)K13)K21)K22)K28)K63)
Typ(en): ABE / EG-Genehmigung(en):
16 e1*2007/46*0539*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 110 VW Jetta 195/60R15 A02) bis A10)
(Facelift, ab Modell 2014) A01)K01) E95a)EF0)
195/65R15
A01)K01)
205/60R15
A01)K01)K04)
215/55R15
A01)K01)K04)
215/60R15
A01)K01)K04)K28)
225/55R15
A01)K01)K04)K28)
235/55R15
A01)K01)K02)K13)K21)K28)K63)
RA-001415-A0-104-07d~VW-5-112-57-ET37_1_RR10.570
Gutachten zur Erteilung der ABE-Nr. 55767 nach § 22 STVZO
Nr. : RA-001415-A0-104
Anlage-Nr. : 7d

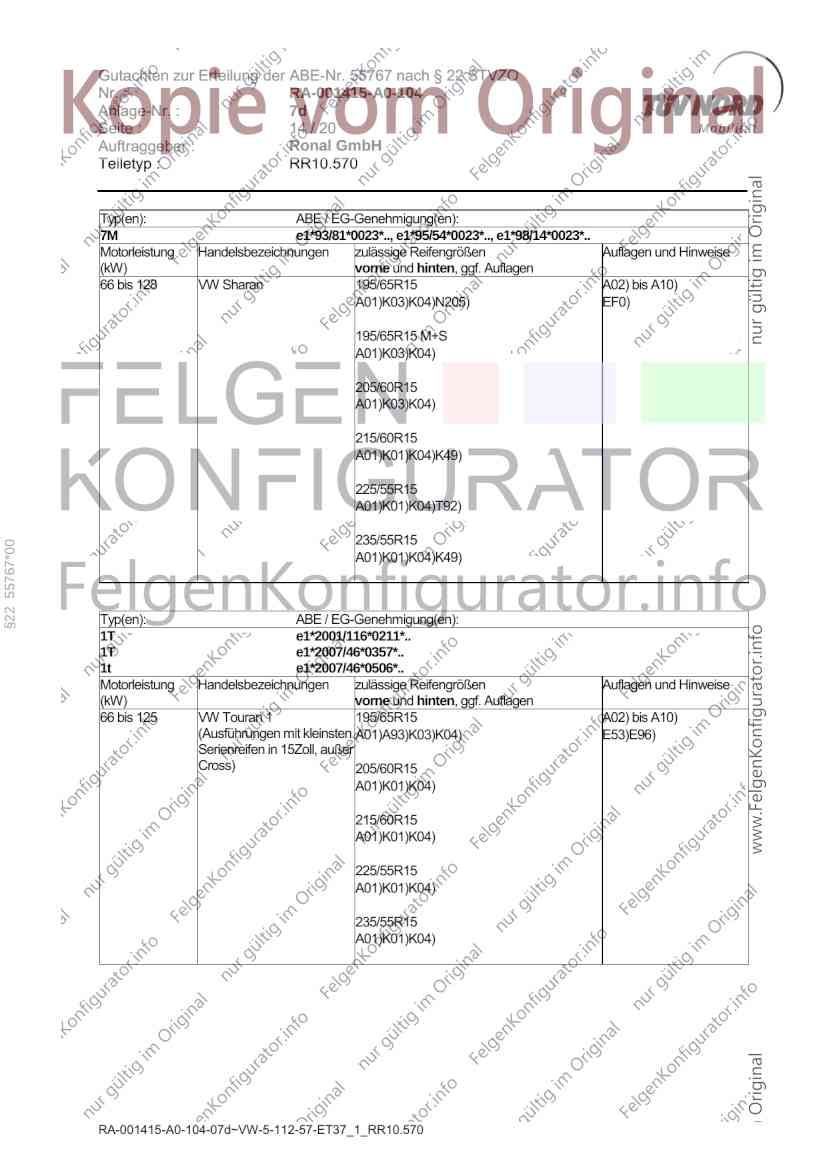

Seite : 14 / 20 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.570
Typ(en): ABE / EG-Genehmigung(en):
7M e1*93/81*0023*.., e1*95/54*0023*.., e1*98/14*0023*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 128 VW Sharan 195/65R15 A02) bis A10)
A01)K03)K04)N205) EF0)
195/65R15 M+S
A01)K03)K04)
205/60R15
A01)K03)K04)
215/60R15
A01)K01)K04)K49)
225/55R15
A01)K01)K04)T92)
235/55R15
§22 55767*00
A01)K01)K04)K49)
Typ(en): ABE / EG-Genehmigung(en):
1T e1*2001/116*0211*..
1T e1*2007/46*0357*..
1t e1*2007/46*0506*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 125 VW Touran 1 195/65R15 A02) bis A10)
(Ausführungen mit kleinsten A01)A93)K03)K04) E53)E96)
Serienreifen in 15Zoll, außer
Cross) 205/60R15
A01)K01)K04)
215/60R15
A01)K01)K04)
225/55R15
A01)K01)K04)
235/55R15
A01)K01)K04)
RA-001415-A0-104-07d~VW-5-112-57-ET37_1_RR10.570
Gutachten zur Erteilung der ABE-Nr. 55767 nach § 22 STVZO
Nr. : RA-001415-A0-104
Anlage-Nr. : 7d

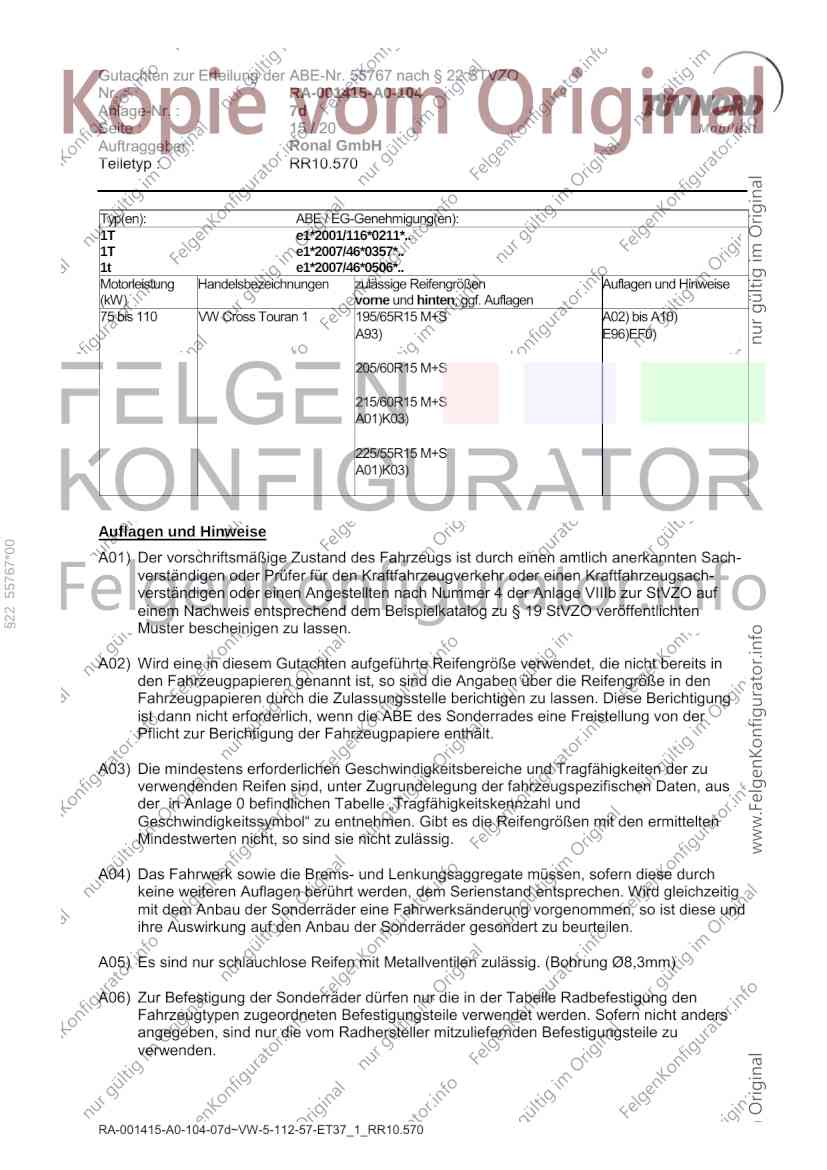

Seite : 15 / 20 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.570
Typ(en): ABE / EG-Genehmigung(en):
1T e1*2001/116*0211*..
1T e1*2007/46*0357*..
1t e1*2007/46*0506*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
75 bis 110 VW Cross Touran 1 195/65R15 M+S A02) bis A10)
A93) E96)EF0)
205/60R15 M+S
215/60R15 M+S
A01)K03)
225/55R15 M+S
A01)K03)
Auflagen und Hinweise
§22 55767*00
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Metallventilen zulässig. (Bohrung Ø8,3mm)
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
RA-001415-A0-104-07d~VW-5-112-57-ET37_1_RR10.570
Gutachten zur Erteilung der ABE-Nr. 55767 nach § 22 STVZO
Nr. : RA-001415-A0-104
Anlage-Nr. : 7d
Seite : 16 / 20 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.570

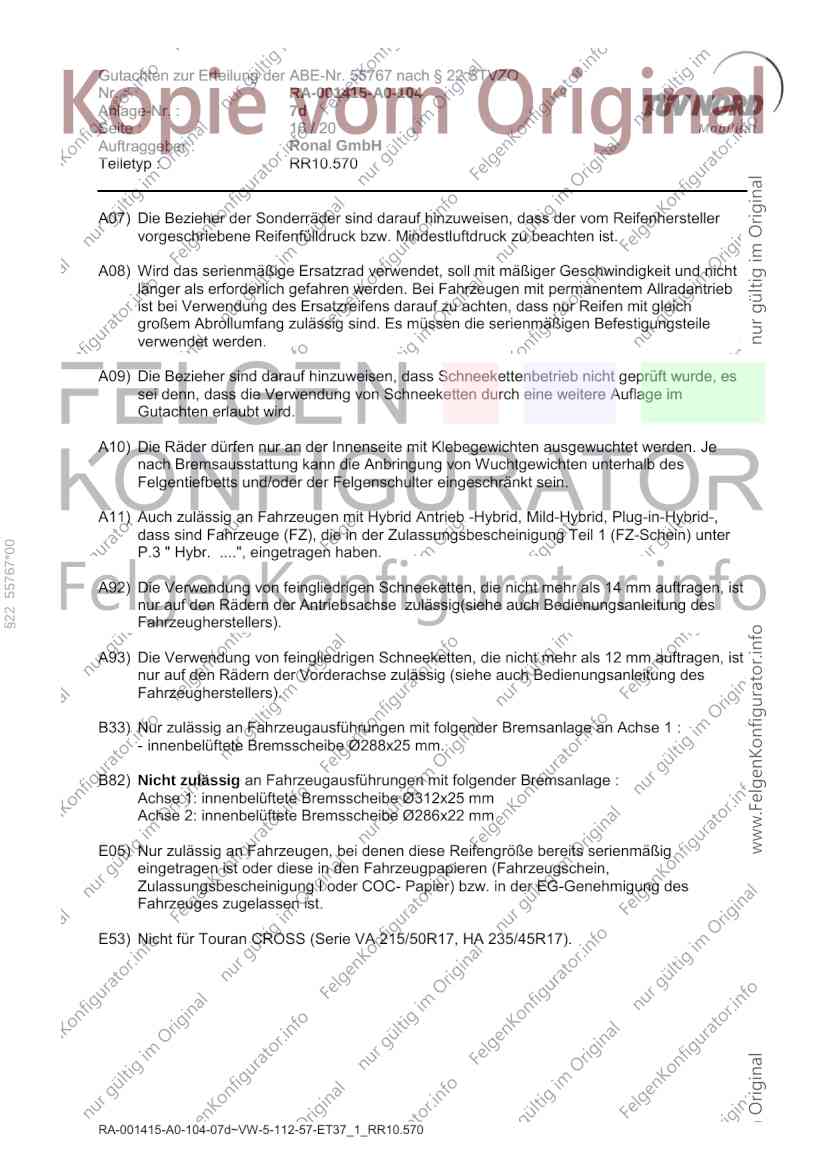

A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je
nach Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des
Felgentiefbetts und/oder der Felgenschulter eingeschränkt sein.
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-,
dass sind Fahrzeuge (FZ), die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter
§22 55767*00
P.3 " Hybr. ....", eingetragen haben.
A92) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 14 mm auftragen, ist
nur auf den Rädern der Antriebsachse zulässig(siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
B33) Nur zulässig an Fahrzeugausführungen mit folgender Bremsanlage an Achse 1 :
- innenbelüftete Bremsscheibe Ø288x25 mm.
B82) Nicht zulässig an Fahrzeugausführungen mit folgender Bremsanlage :
Achse 1: innenbelüftete Bremsscheibe Ø312x25 mm
Achse 2: innenbelüftete Bremsscheibe Ø286x22 mm
E05) Nur zulässig an Fahrzeugen, bei denen diese Reifengröße bereits serienmäßig
eingetragen ist oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist.
E53) Nicht für Touran CROSS (Serie VA 215/50R17, HA 235/45R17).
RA-001415-A0-104-07d~VW-5-112-57-ET37_1_RR10.570
Gutachten zur Erteilung der ABE-Nr. 55767 nach § 22 STVZO
Nr. : RA-001415-A0-104
Anlage-Nr. : 7d
Seite : 17 / 20 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.570

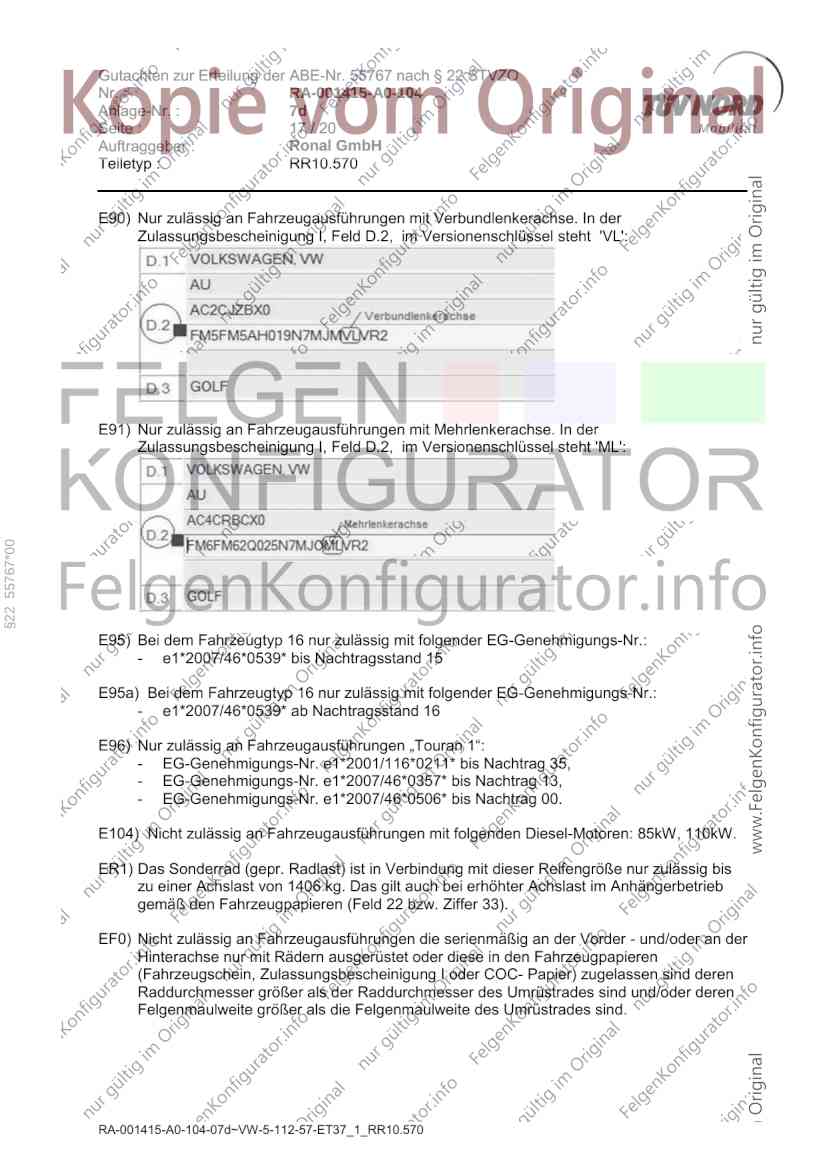

E90) Nur zulässig an Fahrzeugausführungen mit Verbundlenkerachse. In der
Zulassungsbescheinigung I, Feld D.2, im Versionenschlüssel steht 'VL':
E91) Nur zulässig an Fahrzeugausführungen mit Mehrlenkerachse. In der
Zulassungsbescheinigung I, Feld D.2, im Versionenschlüssel steht 'ML':
§22 55767*00
E95) Bei dem Fahrzeugtyp 16 nur zulässig mit folgender EG-Genehmigungs-Nr.:
- e1*2007/46*0539* bis Nachtragsstand 15
E95a) Bei dem Fahrzeugtyp 16 nur zulässig mit folgender EG-Genehmigungs-Nr.:
- e1*2007/46*0539* ab Nachtragsstand 16
E96) Nur zulässig an Fahrzeugausführungen „Touran 1“:
- EG-Genehmigungs-Nr. e1*2001/116*0211* bis Nachtrag 35,
- EG-Genehmigungs-Nr. e1*2007/46*0357* bis Nachtrag 13,
- EG-Genehmigungs-Nr. e1*2007/46*0506* bis Nachtrag 00.
E104) Nicht zulässig an Fahrzeugausführungen mit folgenden Diesel-Motoren: 85kW, 110kW.
ER1) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis
zu einer Achslast von 1406 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb
gemäß den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet oder diese in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) zugelassen sind deren
Raddurchmesser größer als der Raddurchmesser des Umrüstrades sind und/oder deren
Felgenmaulweite größer als die Felgenmaulweite des Umrüstrades sind.
RA-001415-A0-104-07d~VW-5-112-57-ET37_1_RR10.570
Gutachten zur Erteilung der ABE-Nr. 55767 nach § 22 STVZO
Nr. : RA-001415-A0-104
Anlage-Nr. : 7d
Seite : 18 / 20 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.570
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
§22 55767*00
in dem oben genannten Bereich abgedeckt sein.
K03a) Durch geeignete Maßnahmen ist für eine ausreichende Radabdeckung an Achse 1 nach
vorne zu sorgen (z.B. durch Ausstellen des Stoßfängers, des Kotflügels, durch
Tieferlegung oder durch Anbau von Karosserieteilen). Es können eine oder auch mehrere
Maßnahmen erforderlich sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend
zu kürzen.
K21) An Achse 2 ist die Befestigungslasche des Stoßfängers im Bereich der
Stoßfängeroberkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu
biegen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um
10 mm aufzuweiten.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
RA-001415-A0-104-07d~VW-5-112-57-ET37_1_RR10.570
Gutachten zur Erteilung der ABE-Nr. 55767 nach § 22 STVZO
Nr. : RA-001415-A0-104
Anlage-Nr. : 7d
Seite : 19 / 20 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.570
K49) An Achse 2 ist die Befestigungslasche des hinteren Stoßfängers (Kunststoff und Metall)
komplett - auf einer Länge von 60 mm nach hinten - abzutrennen. Der Stoßfänger ist
anschließend mit einer 3 mm Blechschraube neu zu befestigten. Die verbleibende
Ausbuchtung im Kunststoffinnenradhaus muss warm nach innen eingeformt werden.
K62) An Achse 2 sind die Radhausausschnittkanten im Bereich von ca. 100 mm vor bis 100
mm hinter Radmitte um ca. 10 mm zu kürzen oder aufzuweiten (kurze waagerechte
Radhauskante). Kontrollmöglichkeit: Tangente an den Reifenflanken zeigt noch innen an
der aufgeweiteten Radhauskante vorbei.
K63) An Achse 2 ist der Filzinnenkotflügel im Bereich von der Stoßfängeroberkante bis zur
seitlichen Stoßleiste eng an das Blechradhaus anzulegen und anzukleben.
K64) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
gewährleisten, sind folgende Maßnahmen erforderlich:
- der Filzinnenkotflügel ist im Bereich von der Stoßfängeroberkante bis zur seitlichen
Stoßleiste auf einer Höhe von ca. 50 mm zu kürzen (gemessen von der
Radhausausschnittkante) und klebend zu befestigen,
- die Radhausausschnittkante ist im Bereich von der Stoßfängeroberkante bis zur
§22 55767*00
seitlichen Stoßleiste um 10 mm aufzuweiten,
- die ins Radhaus ragende Kunststoffkante des Stoßfängers ist ab der Oberkante auf
einer Länge von ca. 100 mm nach unten auf eine Restbreite von ca. 6 mm zu kürzen
(entsprechend der aufgeweiteten Radhauskante), der dahinter befindliche
Kunststoffhalter für den Stoßfänger ist auf gleicher Länge bis zu den
Befestigungsschrauben zu kürzen,
- die an der Stoßfängeroberkante befindliche Blechlasche ist bis zur
Befestigungsschraube zu kürzen.
K97) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 1 zu
gewährleisten sind folgende Maßnahmen erforderlich:
- die Befestigungsschrauben an den Blechlaschen im Bereich 25° vor und 40° hinter
der Radmitte sind zu entfernen,
- die Radhauskante und die Blechlaschen sind im oben genannten Bereich umzulegen,
- der Kunststoffinnenkotflügel ist in diesem Bereich nach oben einzuformen und hinter
die umgelegte Radhauskante zu klemmen.
K102) An Achse 2 ist vom Filzinnenkotflügel im Bereich von der Stoßfängeroberkante bis
Schweller ein Streifen von ca. 60 mm Breite (gemessen von der Radhausausschnittkante)
abzutrennen oder dieser vollkommen an das Blechradhaus anzukleben.
K108) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
gewährleisten, sind folgende Maßnahmen erforderlich:
- die Radhausausschnittkante ist im Bereich Radmitte bis 45-Grad nach vorn um 5 mm
aufzuweiten,
- der Filzinnenkotflügel ist in diesem Bereich eng an das Radhaus anzulegen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
RA-001415-A0-104-07d~VW-5-112-57-ET37_1_RR10.570
Gutachten zur Erteilung der ABE-Nr. 55767 nach § 22 STVZO
Nr. : RA-001415-A0-104
Anlage-Nr. : 7d
Seite : 20 / 20 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.570
N195) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 195/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 205/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
T89) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1160 kg bei LI 89 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 580 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T92) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1260 kg bei LI 92 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 630 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
§22 55767*00
W195) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Reifen der Größen 195/ .. oder größer ausgerüstet sind und auch nur
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
W205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Reifen der Größen 205/ .. oder größer ausgerüstet sind und auch nur
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
Die Anlage Nr. 7d mit den Blättern 1 bis 20 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ RR10.570 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 12.11.2024
RA-001415-A0-104-07d~VW-5-112-57-ET37_1_RR10.570
