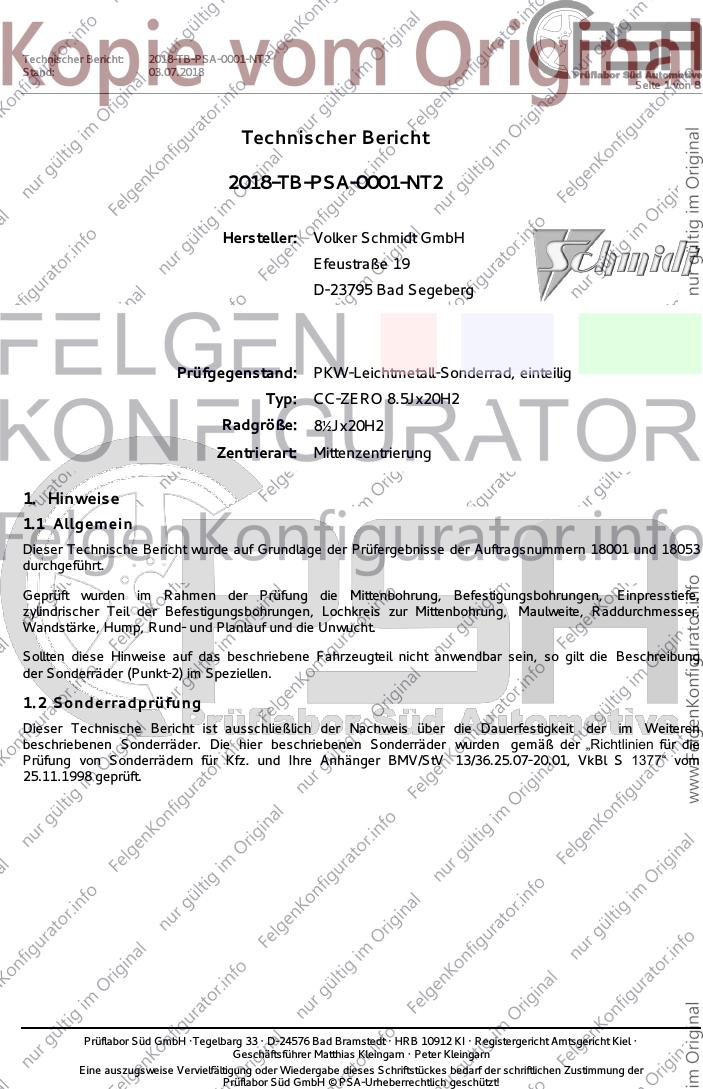

							Technischer Bericht:    2018-TB-PSA-0001-NT2
Stand:                  03.07.2018
                                                                                                                         Seite 1 von 8



                                           Technischer Bericht

                                        2018-TB-PSA-0001-NT2

                                       Hersteller: Volker Schmidt GmbH
                                                         Efeustraße 19
                                                         D-23795 Bad Segeberg




                              Prüfgegenstand: PKW-Leichtmetall-Sonderrad, einteilig
                                                Typ:     CC-ZERO 8.5Jx20H2
                                       Radgröße: 8½Jx20H2
                                      Zentrierart: Mittenzentrierung

1. Hinweise
1.1 Allgemein
Dieser Technische Bericht wurde auf Grundlage der Prüfergebnisse der Auftragsnummern 18001 und 18053
durchgeführt.

Geprüft wurden im Rahmen der Prüfung die Mittenbohrung, Befestigungsbohrungen, Einpresstiefe,
zylindrischer Teil der Befestigungsbohrungen, Lochkreis zur Mittenbohrung, Maulweite, Raddurchmesser,
Wandstärke, Hump, Rund- und Planlauf und die Unwucht.

Sollten diese Hinweise auf das beschriebene Fahrzeugteil nicht anwendbar sein, so gilt die Beschreibung
der Sonderräder (Punkt-2) im Speziellen.

1.2 Sonderradprüfung
Dieser Technische Bericht ist ausschließlich der Nachweis über die Dauerfestigkeit der im Weiteren
beschriebenen Sonderräder. Die hier beschriebenen Sonderräder wurden gemäß der „Richtlinien für die
Prüfung von Sonderrädern für Kfz. und Ihre Anhänger BMV/StV 13/36.25.07-20.01, VkBl S 1377“ vom
25.11.1998 geprüft.




            Prüflabor Süd GmbH ·Tegelbarg 33 · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
                                          Geschäftsführer Matthias Kleingarn · Peter Kleingarn
           Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
                                       Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht:    2018-TB-PSA-0001-NT2
Stand:                  03.07.2018
                                                                                                                         Seite 2 von 8


2. Radbeschreibung

                                                         Volker Schmidt GmbH
 Hersteller                                          :   Efeustraße 19
                                                         D-23795 Bad Segeberg
 Fertigungsstätte                                    :   Volker Schmidt GmbH
 Handelsmarke                                        :   Schmidt Revolution
 Art der Sonderräder                                 :   Leichtmetall-Sonderrad, gegossen, einteilig
 Felgenbettkontur                                    :   H2
 Produktionsverfahren                                :   Niederdruck Kokillenguss
 Werkstoff                                           :   AlSi7 Mg
                                                         spanabhebende Bearbeitung (Entgraten, Drehen, Bohren,
 Rohteilbearbeitung                                  :
                                                         Fräsen)
                                                         einteiliges Aluminiumgussrad mit 15 gekröpften Speichen,
 Beschreibung des Design                             :
                                                         lackiert ww. frontpoliert mit Nabenabdeckung
 Wärmebehandlung                                     :   T6
                                                         3-4 schichtiger Pulverlackaufbau in unterschiedlicher
 Korrosionsschutz                                    :
                                                         Farbgebung, ww. frontpoliert mit Oberflächenversiegelung
 Radgewicht                                          :   min. 13,9 kg (lackiert / je nach Ausführung)
                                                         Kegel 60°
 Sitzform der Befestigung                            :
                                                         Kugel R14
 Durchmesser Befestigungsbohrung                     :   Ø14,95±0,1mm
 Durchmesser des Radflansches                        :   Ø150±0,5mm (je nach Ausführung)
 Zentrierung                                         :   Mittenzentrierung
                                                         Legierungselemente: Si, Sr, Mg, Ti, Fe, Mn, Zn, Cu;
                                                         Zugfestigkeit Rm 170-240 N/mm², Streckgrenze Rp0,2 = 90-
 Materiallegierung                                   :
                                                         150N/mm², Bruchdehnung A5 = 4-12% und Härte Brinell =
                                                         65-80HB, bw = 55-75N/mm²

Radausführungen mit unterschiedlicher Farbgebung werden nicht zusätzlich gekennzeichnet.



3. Bilddarstellung
              Frontansicht                                Seitenansicht                                   Rückansicht




            Prüflabor Süd GmbH ·Tegelbarg 33 · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
                                          Geschäftsführer Matthias Kleingarn · Peter Kleingarn
           Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
                                       Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht:    2018-TB-PSA-0001-NT2
Stand:                  03.07.2018
                                                                                                                          Seite 3 von 8


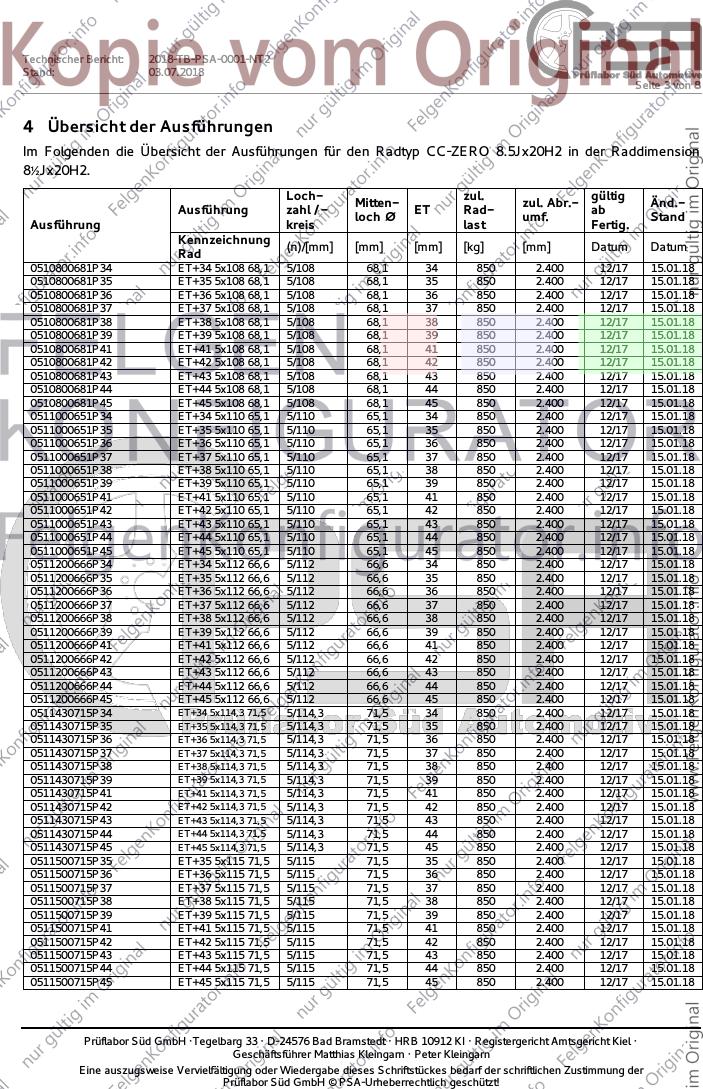

4. Übersicht der Ausführungen
Im Folgenden die Übersicht der Ausführungen für den Radtyp CC-ZERO 8.5Jx20H2 in der Raddimension
8½Jx20H2.
                                                    Loch-                              zul.                     gültig
                                                                 Mitten-                          zul. Abr.-                  Änd.-
                              Ausführung            zahl / -                 ET        Rad-                     ab
                                                                 loch Ø                           umf.                        Stand
 Ausführung                                         kreis                              last                     Fertig.
                              Kennzeichnung
                                                    (n)/[mm]     [mm]        [mm]      [kg]       [mm]          Datum         Datum
                              Rad
 0510800681P34                ET+34 5x108 68,1      5/108          68,1        34        850         2.400        12/17       15.01.18
 0510800681P35                ET+35 5x108 68,1      5/108          68,1        35        850         2.400        12/17       15.01.18
 0510800681P36                ET+36 5x108 68,1      5/108          68,1        36        850         2.400        12/17       15.01.18
 0510800681P37                ET+37 5x108 68,1      5/108          68,1        37        850         2.400        12/17       15.01.18
 0510800681P38                ET+38 5x108 68,1      5/108          68,1        38        850         2.400        12/17       15.01.18
 0510800681P39                ET+39 5x108 68,1      5/108          68,1        39        850         2.400        12/17       15.01.18
 0510800681P41                ET+41 5x108 68,1      5/108          68,1        41        850         2.400        12/17       15.01.18
 0510800681P42                ET+42 5x108 68,1      5/108          68,1        42        850         2.400        12/17       15.01.18
 0510800681P43                ET+43 5x108 68,1      5/108          68,1        43        850         2.400        12/17       15.01.18
 0510800681P44                ET+44 5x108 68,1      5/108          68,1        44        850         2.400        12/17       15.01.18
 0510800681P45                ET+45 5x108 68,1      5/108          68,1        45        850         2.400        12/17       15.01.18
 0511000651P34                ET+34 5x110 65,1      5/110          65,1        34        850         2.400        12/17       15.01.18
 0511000651P35                ET+35 5x110 65,1      5/110          65,1        35        850         2.400        12/17       15.01.18
 0511000651P36                ET+36 5x110 65,1      5/110          65,1        36        850         2.400        12/17       15.01.18
 0511000651P37                ET+37 5x110 65,1      5/110          65,1        37        850         2.400        12/17       15.01.18
 0511000651P38                ET+38 5x110 65,1      5/110          65,1        38        850         2.400        12/17       15.01.18
 0511000651P39                ET+39 5x110 65,1      5/110          65,1        39        850         2.400        12/17       15.01.18
 0511000651P41                ET+41 5x110 65,1      5/110          65,1        41        850         2.400        12/17       15.01.18
 0511000651P42                ET+42 5x110 65,1      5/110          65,1        42        850         2.400        12/17       15.01.18
 0511000651P43                ET+43 5x110 65,1      5/110          65,1        43        850         2.400        12/17       15.01.18
 0511000651P44                ET+44 5x110 65,1      5/110          65,1        44        850         2.400        12/17       15.01.18
 0511000651P45                ET+45 5x110 65,1      5/110          65,1        45        850         2.400        12/17       15.01.18
 0511200666P34                ET+34 5x112 66,6      5/112          66,6        34        850         2.400        12/17       15.01.18
 0511200666P35                ET+35 5x112 66,6      5/112          66,6        35        850         2.400        12/17       15.01.18
 0511200666P36                ET+36 5x112 66,6      5/112          66,6        36        850         2.400        12/17       15.01.18
 0511200666P37                ET+37 5x112 66,6      5/112          66,6        37        850         2.400        12/17       15.01.18
 0511200666P38                ET+38 5x112 66,6      5/112          66,6        38        850         2.400        12/17       15.01.18
 0511200666P39                ET+39 5x112 66,6      5/112          66,6        39        850         2.400        12/17       15.01.18
 0511200666P41                ET+41 5x112 66,6      5/112          66,6        41        850         2.400        12/17       15.01.18
 0511200666P42                ET+42 5x112 66,6      5/112          66,6        42        850         2.400        12/17       15.01.18
 0511200666P43                ET+43 5x112 66,6      5/112          66,6        43        850         2.400        12/17       15.01.18
 0511200666P44                ET+44 5x112 66,6      5/112          66,6        44        850         2.400        12/17       15.01.18
 0511200666P45                ET+45 5x112 66,6      5/112          66,6        45        850         2.400        12/17       15.01.18
 0511430715P34                ET+34 5x114,3 71,5    5/114,3        71,5        34        850         2.400        12/17       15.01.18
 0511430715P35                ET+35 5x114,3 71,5    5/114,3        71,5        35        850         2.400        12/17       15.01.18
 0511430715P36                ET+36 5x114,3 71,5    5/114,3        71,5        36        850         2.400        12/17       15.01.18
 0511430715P37                ET+37 5x114,3 71,5    5/114,3        71,5        37        850         2.400        12/17       15.01.18
 0511430715P38                ET+38 5x114,3 71,5    5/114,3        71,5        38        850         2.400        12/17       15.01.18
 0511430715P39                ET+39 5x114,3 71,5    5/114,3        71,5        39        850         2.400        12/17       15.01.18
 0511430715P41                ET+41 5x114,3 71,5    5/114,3        71,5        41        850         2.400        12/17       15.01.18
 0511430715P42                ET+42 5x114,3 71,5    5/114,3        71,5        42        850         2.400        12/17       15.01.18
 0511430715P43                ET+43 5x114,3 71,5    5/114,3        71,5        43        850         2.400        12/17       15.01.18
 0511430715P44                ET+44 5x114,3 71,5    5/114,3        71,5        44        850         2.400        12/17       15.01.18
 0511430715P45                ET+45 5x114,3 71,5    5/114,3        71,5        45        850         2.400        12/17       15.01.18
 0511500715P35                ET+35 5x115 71,5      5/115          71,5        35        850         2.400        12/17       15.01.18
 0511500715P36                ET+36 5x115 71,5      5/115          71,5        36        850         2.400        12/17       15.01.18
 0511500715P37                ET+37 5x115 71,5      5/115          71,5        37        850         2.400        12/17       15.01.18
 0511500715P38                ET+38 5x115 71,5      5/115          71,5        38        850         2.400        12/17       15.01.18
 0511500715P39                ET+39 5x115 71,5      5/115          71,5        39        850         2.400        12/17       15.01.18
 0511500715P41                ET+41 5x115 71,5      5/115          71,5        41        850         2.400        12/17       15.01.18
 0511500715P42                ET+42 5x115 71,5      5/115          71,5        42        850         2.400        12/17       15.01.18
 0511500715P43                ET+43 5x115 71,5      5/115          71,5        43        850         2.400        12/17       15.01.18
 0511500715P44                ET+44 5x115 71,5      5/115          71,5        44        850         2.400        12/17       15.01.18
 0511500715P45                ET+45 5x115 71,5      5/115          71,5        45        850         2.400        12/17       15.01.18




            Prüflabor Süd GmbH ·Tegelbarg 33 · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
                                          Geschäftsführer Matthias Kleingarn · Peter Kleingarn
           Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
                                       Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht:    2018-TB-PSA-0001-NT2
Stand:                  03.07.2018
                                                                                                                          Seite 4 von 8


 0512000741P25                ET+25 5x120 74,1      5/120          74,1        25        850         2.400        12/17       15.01.18
 0512000741P26                ET+26 5x120 74,1      5/120          74,1        26        850         2.400        12/17       15.01.18
 0512000741P27                ET+27 5x120 74,1      5/120          74,1        27        850         2.400        12/17       15.01.18
 0512000741P28                ET+28 5x120 74,1      5/120          74,1        28        850         2.400        12/17       15.01.18
 0512000741P29                ET+29 5x120 74,1      5/120          74,1        29        850         2.400        12/17       15.01.18
 0512000726P34                ET+34 5x120 72,6      5/120          72,6        34        850         2.400        12/17       03.07.18
 0512000726P35                ET+35 5x120 72,6      5/120          72,6        35        850         2.400        12/17       03.07.18
 0512000726P36                ET+36 5x120 72,6      5/120          72,6        36        850         2.400        12/17       03.07.18
 0512000726P37                ET+37 5x120 72,6      5/120          72,6        37        850         2.400        12/17       03.07.18
 0512000726P38                ET+38 5x120 72,6      5/120          72,6        38        850         2.400        12/17       03.07.18
 0512065741P25                ET+25 5x120,65 74,1   5/120,65       74,1        25        850         2.400        12/17       15.01.18
 0512065741P26                ET+26 5x120,65 74,1   5/120,65       74,1        26        850         2.400        12/17       15.01.18
 0512065741P27                ET+27 5x120,65 74,1   5/120,65       74,1        27        850         2.400        12/17       15.01.18
 0512065741P28                ET+28 5x120,65 74,1   5/120,65       74,1        28        850         2.400        12/17       15.01.18
 0512065741P29                ET+29 5x120,65 74,1   5/120,65       74,1        29        850         2.400        12/17       15.01.18
 0512700778P25                ET+25 5x127 77,8      5/127          77,8        25        850         2.400        12/17       15.01.18
 0512700778P26                ET+26 5x127 77,8      5/127          77,8        26        850         2.400        12/17       15.01.18
 0512700778P27                ET+27 5x127 77,8      5/127          77,8        27        850         2.400        12/17       15.01.18
 0512700778P28                ET+28 5x127 77,8      5/127          77,8        28        850         2.400        12/17       15.01.18
 0512700778P29                ET+29 5x127 77,8      5/127          77,8        29        850         2.400        12/17       15.01.18
 0512700778P35                ET+35 5x127 77,8      5/127          77,8        35        850         2.400        12/17       15.01.18
 0512700778P36                ET+36 5x127 77,8      5/127          77,8        36        850         2.400        12/17       15.01.18
 0512700778P37                ET+37 5x127 77,8      5/127          77,8        37        850         2.400        12/17       15.01.18
 0512700778P38                ET+38 5x127 77,8      5/127          77,8        38        850         2.400        12/17       15.01.18
 0512700778P39                ET+39 5x127 77,8      5/127          77,8        39        850         2.400        12/17       15.01.18
 0512800751P25                ET+25 5x128 75,1      5/128          75,1        25        850         2.400        12/17       15.01.18
 0512800751P26                ET+26 5x128 75,1      5/128          75,1        26        850         2.400        12/17       15.01.18
 0512800751P27                ET+27 5x128 75,1      5/128          75,1        27        850         2.400        12/17       15.01.18
 0512800751P28                ET+28 5x128 75,1      5/128          75,1        28        850         2.400        12/17       15.01.18
 0512800751P29                ET+29 5x128 75,1      5/128          75,1        29        850         2.400        12/17       15.01.18
 0512800751P35                ET+35 5x128 75,1      5/128          75,1        35        850         2.400        12/17       15.01.18
 0512800751P36                ET+36 5x128 75,1      5/128          75,1        36        850         2.400        12/17       15.01.18
 0512800751P37                ET+37 5x128 75,1      5/128          75,1        37        850         2.400        12/17       15.01.18
 0512800751P38                ET+38 5x128 75,1      5/128          75,1        38        850         2.400        12/17       15.01.18
 0512800751P39                ET+39 5x128 75,1      5/128          75,1        39        850         2.400        12/17       15.01.18
 0513000841P25                ET+25 5x130 84,1      5/130          84,1        25        850         2.400        12/17       15.01.18
 0513000841P26                ET+26 5x130 84,1      5/130          84,1        26        850         2.400        12/17       15.01.18
 0513000841P27                ET+27 5x130 84,1      5/130          84,1        27        850         2.400        12/17       15.01.18
 0513000841P28                ET+28 5x130 84,1      5/130          84,1        28        850         2.400        12/17       15.01.18
 0513000841P29                ET+29 5x130 84,1      5/130          84,1        29        850         2.400        12/17       15.01.18
 0513000841P35                ET+35 5x130 84,1      5/130          84,1        35        850         2.400        12/17       15.01.18
 0513000841P36                ET+36 5x130 84,1      5/130          84,1        36        850         2.400        12/17       15.01.18
 0513000841P37                ET+37 5x130 84,1      5/130          84,1        37        850         2.400        12/17       15.01.18
 0513000841P38                ET+38 5x130 84,1      5/130          84,1        38        850         2.400        12/17       15.01.18
 0513000841P39                ET+39 5x130 84,1      5/130          84,1        39        850         2.400        12/17       15.01.18




            Prüflabor Süd GmbH ·Tegelbarg 33 · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
                                          Geschäftsführer Matthias Kleingarn · Peter Kleingarn
           Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
                                       Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht:    2018-TB-PSA-0001-NT2
Stand:                  03.07.2018
                                                                                                                         Seite 5 von 8


5. Kennzeichnung
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite graviert, eingegossen
bzw. geprägt:
                                                       RADAUSSENSEITE                                RADINNENSEITE
 KBA-Typzeichen                                 :                                         :                     --
 Japanisches Prüfwertzeichen                    :                                         :                     --
 Weitere Prüfwertzeichen                        :                                         :                     --
 Handelsbezeichnung /-marke                     :                                         :                 Schmidt
 Typ                                            :                                         :          CC-ZERO 8.5Jx20H2
 Ausführung                                     :                                         :         z.B. ET+43 5x112 66,6
 Hersteller                                     :                                         :                 Schmidt
 Sonderrad-Größe                                :                   --                    :               8.5Jx20H2
 Lochkreis [mm]                                 :                   --                    :               z. B. 5x112
 Einpresstiefe [mm]                             :                   --                    :               z.B. ET+43
 Herkunftsmerkmal                               :                   --                    :                     --
 Herstellungsdatum                              :                   --                    :                  09/17

6. Befestigung
Die Leichtmetall-Sonderräder werden mit Kegelbundschrauben/-muttern mit einem Kegelwinkel 60° bzw.
Kugelbundschrauben mit Radius 14 in den DIN Maßen M12/M14/1/2UNF befestigt.
Das Anzugsdrehmoment der Leichtmetall-Sonderräder am Fahrzeug entspricht den Vorgaben der im
jeweiligen Verwendungsbereich aufgeführten Fahrzeughersteller.

7. Technische Dokumentation
Der Prüfung zugrunde liegende Unterlagen:

               Bezeichnung Unterlagen mit Änderung                                       Datum der Erstellung / Änderung
 Radbeschreibung              Radbeschreibung CC-ZERO 8.5Jx20H2                                    07.12.2017
 Radzeichnung                 Radzeichnung CC-ZERO 8.5Jx20H2                                       14.12.2017




            Prüflabor Süd GmbH ·Tegelbarg 33 · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
                                          Geschäftsführer Matthias Kleingarn · Peter Kleingarn
           Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
                                       Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht:    2018-TB-PSA-0001-NT2
Stand:                  03.07.2018
                                                                                                                         Seite 6 von 8


8. Prüfung
Die im Folgenden beschriebenen Prüfungen wurden mit positivem Ergebnis abgeschlossen.
8.1 Umlaufbiegeprüfung
Für die Umlaufbiegeprüfungen wurden folgende Werte zu Grunde gelegt:
                                           Loch-    Zulässige      Dyn. Reifen-        Faktor                  Abroll-
                            Loch-                                                                     ET                      Mbmax.
     Ausführung                            kreis     Radlast       halbmesser        Radlaster-                umfang
                             zahl                                                                    [mm]                     [Nm]
                                           [mm]      FR [kg]           [m]            höhung                    [mm]
   0510800725P36               5            108        850            0,382              2               36     2.400         6.333,5
   0511200725P37               5            112        850            0,382              2               37     2.400         6.350,2
   0511200725P43               5            112        850            0,382              2               43     2.400         6.450,2
   0512000726P36               5            120        850            0,382              2               36     2.400         6.333,5
   0512500850P27               5            125        850            0,382              2               27     2.400         6.183,4
   0513000850P37               5            130        850            0,382              2               37     2.400         6.350,2
Die jeweilige Umlaufbiegeprüfung wurde für die vorgesehenen Belastungsfälle mit positivem Ergebnis
durchgeführt. Es wurde kein technischer Anriss festgestellt.

8.2 Impacttest
Für die Berechnung des Fallgewichtes wurden folgende Werte zu Grunde gelegt:
                                           Loch-
                            Loch-                        ET                                   Statische
     Ausführung                            kreis                        Reifengröße                            Fallgewicht D [kg]
                             zahl                       [mm]                                 Radlast [kg]
                                           [mm]
   0510800725P36               5            108           36             225/35R20                 850                 690
   0511200725P43               5            112           43             225/35R20                 850                 690
   0512000726P36               5            120           36             225/35R20                 850                 690
   0512500850P27               5            125           27             225/35R20                 850                 690
   0513000850P37               5            130           37             225/35R20                 850                 690
Das jeweilige Leichtmetall-Sonderrad wurde nach ISO 7141 ohne vollständigen Druckverlust (innerhalb einer
Minute) und ohne technischen Anriss in der Radschüssel und Felgenstern mit positivem Ergebnis geprüft.

8.3 Abrollprüfung
Für die Abrollprüfungen wurden folgende Werte zu Grunde gelegt:
                                                                                                           Sturz
                                   Loch-                               Statische                                         Gesch-
                        Loch-                 ET        Reifen-                         Prüflast          Schräg-
    Ausführung                     kreis                                Radlast                                         windigkeit
                         zahl                [mm]       größe                             [kN]              lauf
                                   [mm]                                   [kg]                                            [km/h]
                                                                                                          [Grad°]
  0511200725P43            5        112       43       305/50R22           850            20,85               0               80
  0513000850P37            5        130       37       305/50R22           850            20,85               0               80
Nach Ablauf der erforderlichen Abrollstrecke mit einem Luftdruck von 4,5 Bar wurde an dem jeweiligen Rad
weder ein technischer Anriss noch eine Funktionsbeeinträchtigung festgestellt.




            Prüflabor Süd GmbH ·Tegelbarg 33 · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
                                          Geschäftsführer Matthias Kleingarn · Peter Kleingarn
           Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
                                       Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht:      2018-TB-PSA-0001-NT2
Stand:                    03.07.2018
                                                                                                                           Seite 7 von 8


8.4 Werkstoffprüfung
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung des
Herstellers aufgeführt, diese Angaben wurden durch uns nicht geprüft. Das vom Hersteller beschriebene
Material entspricht den Anforderungen. Der Korrosionsschutz ist gewährleistet.

8.5 Maßvergleich
Die Maße und Toleranzen der wesentlichen Hauptabmessungen entsprechen der E.T.R.T.O.

8.6 Rissprüfung
Angewendetes Verfahren:                 Farbeindringverfahren

8.7 Verwendete Reifendimensionen bei Prüfungen
Bei den Impact- und Abrollprüfungen wurden unter der Berücksichtigung der E.T.R.T.O. die für die jeweilige
Prüfung kritischste Reifendimension verwendet. Hierbei gilt die Ausnahme, dass der Rad-Hersteller davon
abweichende Reifendimensionen unter der Berücksichtigung der E.T.R.T.O. für die Prüfungen selbst festlegt.

9. Allgemeine Angaben zur Prüfung
9.1 Prüfeinrichtungen
Die Prüfungen wurden auf Anlagen durchgeführt, die den Anforderungen der Prüfgrundlage DIN EN ISO/IEC
17025:2005 entsprechen. Die Mess- und Prüfeinrichtungen erfüllen die in den Richtlinien und
Prüfanweisungen geforderten Genauigkeiten und unterliegen einer ständigen Überwachung.
Der Prüfgegenstand wurde vom Auftraggeber bereitgestellt.
Bei der Prüfung der Sonderräder sind die erforderlichen Radbefestigungsteile in die Prüfung einbezogen
worden. (StVZO §30 Anh. 42 Ziff. 3.25.)

9.2 Ausführendes Prüflaboratorium
         -      Prüflabor Süd GmbH
         -      Tegelbarg 33, 24576 Bad Bramstedt
9.3 Prüfungszeitraum
         -      Januar 2018; Juni, Juli 2018
10. Änderungsstände
    Technischer Bericht Nr.                         Bemerkung                              Datum der Erstellung
    -    2018-TB-PSA-0001                      :    --                                     15.01.2018
    -    2018-TB-PSA-0001-NT1                  :    Erweiterung der Ausführungen           12.02.2018
         2018-TB-PSA-0001-NT2                       Erweiterung der Ausführungen           03.07.2018

11. Qualitätsmanagementsystem
Der Nachweis eines QM Systems gemäß Anlage XIX zum §19 StVZO liegt vor.
(TÜV Rheinland Kraftfahrt GmbH - gültig bis 28.02.2021).

12. Anlagen
         Anlage: ---




              Prüflabor Süd GmbH ·Tegelbarg 33 · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
                                            Geschäftsführer Matthias Kleingarn · Peter Kleingarn
             Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
                                         Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht:    2018-TB-PSA-0001-NT2
Stand:                  03.07.2018
                                                                                                                         Seite 8 von 8


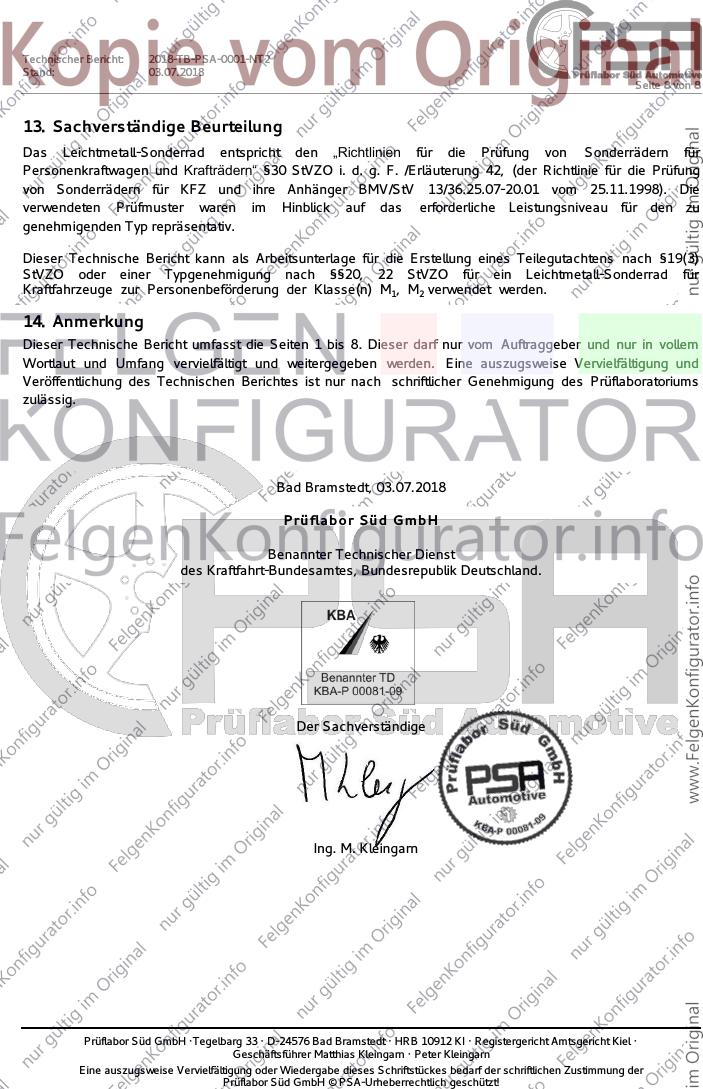

13. Sachverständige Beurteilung
Das Leichtmetall-Sonderrad entspricht den „Richtlinien für die Prüfung von Sonderrädern für
Personenkraftwagen und Krafträdern“ §30 StVZO i. d. g. F. /Erläuterung 42, (der Richtlinie für die Prüfung
von Sonderrädern für KFZ und ihre Anhänger BMV/StV 13/36.25.07-20.01 vom 25.11.1998). Die
verwendeten Prüfmuster waren im Hinblick auf das erforderliche Leistungsniveau für den zu
genehmigenden Typ repräsentativ.

Dieser Technische Bericht kann als Arbeitsunterlage für die Erstellung eines Teilegutachtens nach §19(3)
StVZO oder einer Typgenehmigung nach §§20, 22 StVZO für ein Leichtmetall-Sonderrad für
Kraftfahrzeuge zur Personenbeförderung der Klasse(n) M1, M2 verwendet werden.

14. Anmerkung
Dieser Technische Bericht umfasst die Seiten 1 bis 8. Dieser darf nur vom Auftraggeber und nur in vollem
Wortlaut und Umfang vervielfältigt und weitergegeben werden. Eine auszugsweise Vervielfältigung und
Veröffentlichung des Technischen Berichtes ist nur nach schriftlicher Genehmigung des Prüflaboratoriums
zulässig.




                                                  Bad Bramstedt, 03.07.2018

                                                   Prüflabor Süd GmbH

                                              Benannter Technischer Dienst
                               des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.




                                                      Der Sachverständige




                                                         Ing. M. Kleingarn




            Prüflabor Süd GmbH ·Tegelbarg 33 · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
                                          Geschäftsführer Matthias Kleingarn · Peter Kleingarn
           Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
                                       Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
