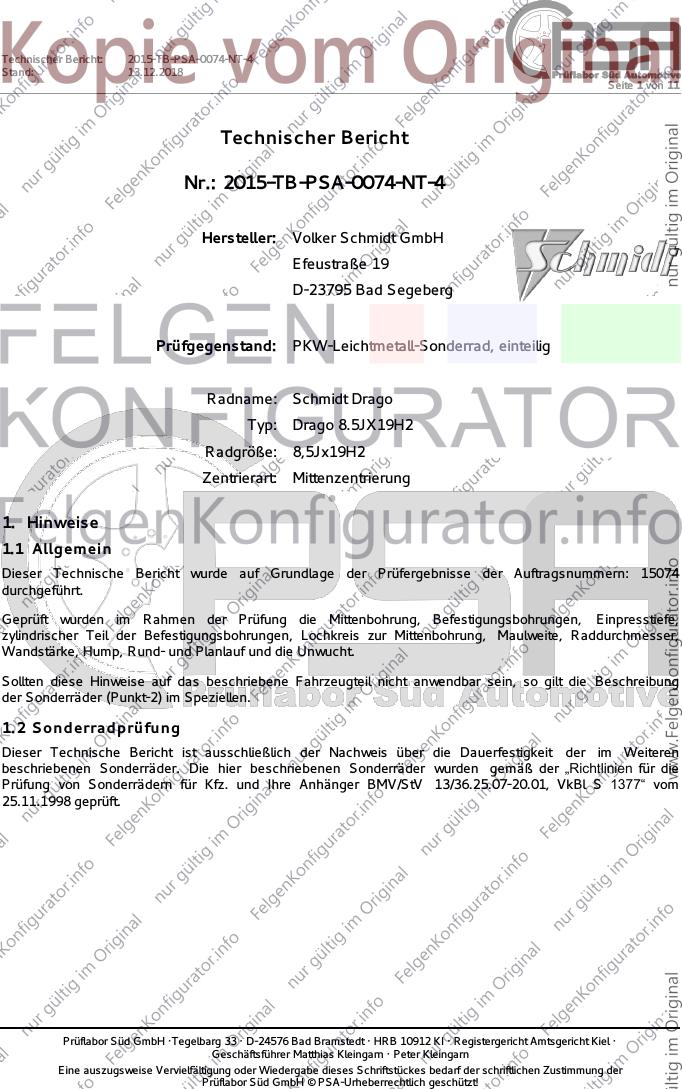

Technischer Bericht: 2015-TB-PSA-0074-NT-4
Stand: 13.12.2018
Seite 1 von 11
Technischer Bericht
Nr.: 2015-TB-PSA-0074-NT-4
Hersteller: Volker Schmidt GmbH
Efeustraße 19
D-23795 Bad Segeberg
Prüfgegenstand: PKW-Leichtmetall-Sonderrad, einteilig
Radname: Schmidt Drago
Typ: Drago 8.5JX19H2
Radgröße: 8,5Jx19H2
Zentrierart: Mittenzentrierung
1. Hinweise
1.1 Allgemein
Dieser Technische Bericht wurde auf Grundlage der Prüfergebnisse der Auftragsnummern: 15074
durchgeführt.
Geprüft wurden im Rahmen der Prüfung die Mittenbohrung, Befestigungsbohrungen, Einpresstiefe,
zylindrischer Teil der Befestigungsbohrungen, Lochkreis zur Mittenbohrung, Maulweite, Raddurchmesser,
Wandstärke, Hump, Rund- und Planlauf und die Unwucht.
Sollten diese Hinweise auf das beschriebene Fahrzeugteil nicht anwendbar sein, so gilt die Beschreibung
der Sonderräder (Punkt-2) im Speziellen.
1.2 Sonderradprüfung
Dieser Technische Bericht ist ausschließlich der Nachweis über die Dauerfestigkeit der im Weiteren
beschriebenen Sonderräder. Die hier beschriebenen Sonderräder wurden gemäß der „Richtlinien für die
Prüfung von Sonderrädern für Kfz. und Ihre Anhänger BMV/StV 13/36.25.07-20.01, VkBl S 1377“ vom
25.11.1998 geprüft.
Prüflabor Süd GmbH ·Tegelbarg 33 · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2015-TB-PSA-0074-NT-4
Stand: 13.12.2018
Seite 2 von 11

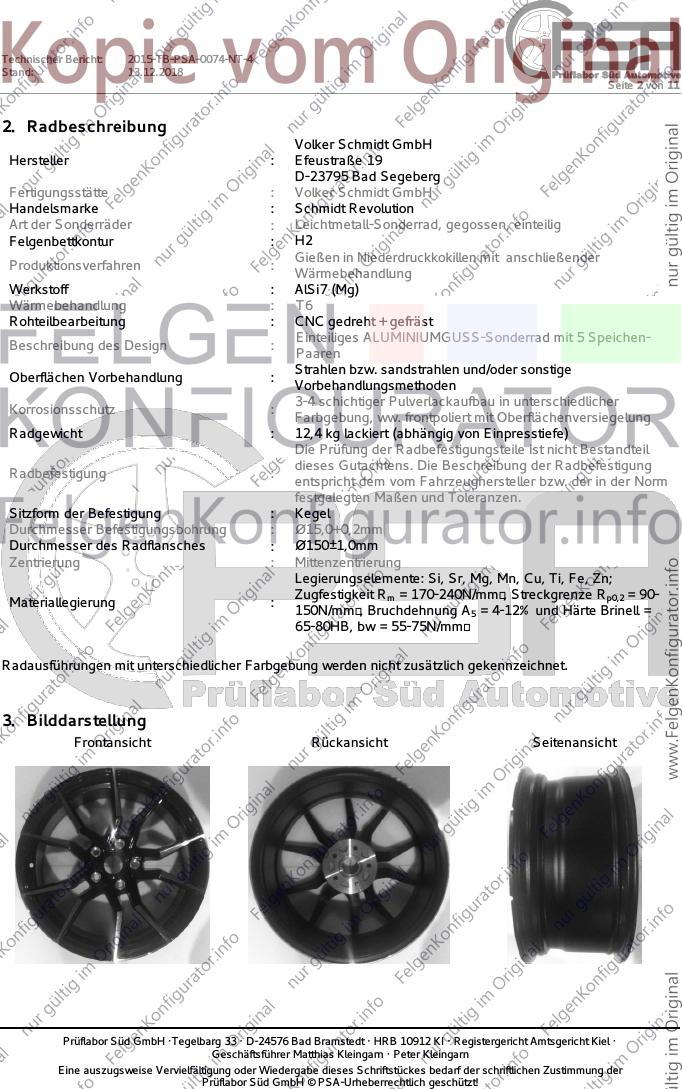

2. Radbeschreibung
Volker Schmidt GmbH
Hersteller : Efeustraße 19
D-23795 Bad Segeberg
Fertigungsstätte : Volker Schmidt GmbH
Handelsmarke : Schmidt Revolution
Art der Sonderräder : Leichtmetall-Sonderrad, gegossen, einteilig
Felgenbettkontur : H2
Gießen in Niederdruckkokillen mit anschließender
Produktionsverfahren :
Wärmebehandlung
Werkstoff : AlSi7 (Mg)
Wärmebehandlung : T6
Rohteilbearbeitung : CNC gedreht + gefräst
Einteiliges ALUMINIUMGUSS-Sonderrad mit 5 Speichen-
Beschreibung des Design :
Paaren
Strahlen bzw. sandstrahlen und/oder sonstige
Oberflächen Vorbehandlung :
Vorbehandlungsmethoden
3-4 schichtiger Pulverlackaufbau in unterschiedlicher
Korrosionsschutz :
Farbgebung, ww. frontpoliert mit Oberflächenversiegelung
Radgewicht : 12,4 kg lackiert (abhängig von Einpresstiefe)
Die Prüfung der Radbefestigungsteile ist nicht Bestandteil
dieses Gutachtens. Die Beschreibung der Radbefestigung
Radbefestigung :
entspricht dem vom Fahrzeughersteller bzw. der in der Norm
festgelegten Maßen und Toleranzen.
Sitzform der Befestigung : Kegel
Durchmesser Befestigungsbohrung : Ø15,0+0,2mm
Durchmesser des Radflansches : Ø150±1,0mm
Zentrierung : Mittenzentrierung
Legierungselemente: Si, Sr, Mg, Mn, Cu, Ti, Fe, Zn;
Zugfestigkeit Rm = 170-240N/mm², Streckgrenze Rp0,2 = 90-
Materiallegierung :
150N/mm², Bruchdehnung A5 = 4-12% und Härte Brinell =
65-80HB, bw = 55-75N/mm²
Radausführungen mit unterschiedlicher Farbgebung werden nicht zusätzlich gekennzeichnet.
3. Bilddarstellung
Frontansicht Rückansicht Seitenansicht
Prüflabor Süd GmbH ·Tegelbarg 33 · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2015-TB-PSA-0074-NT-4
Stand: 13.12.2018
Seite 3 von 11

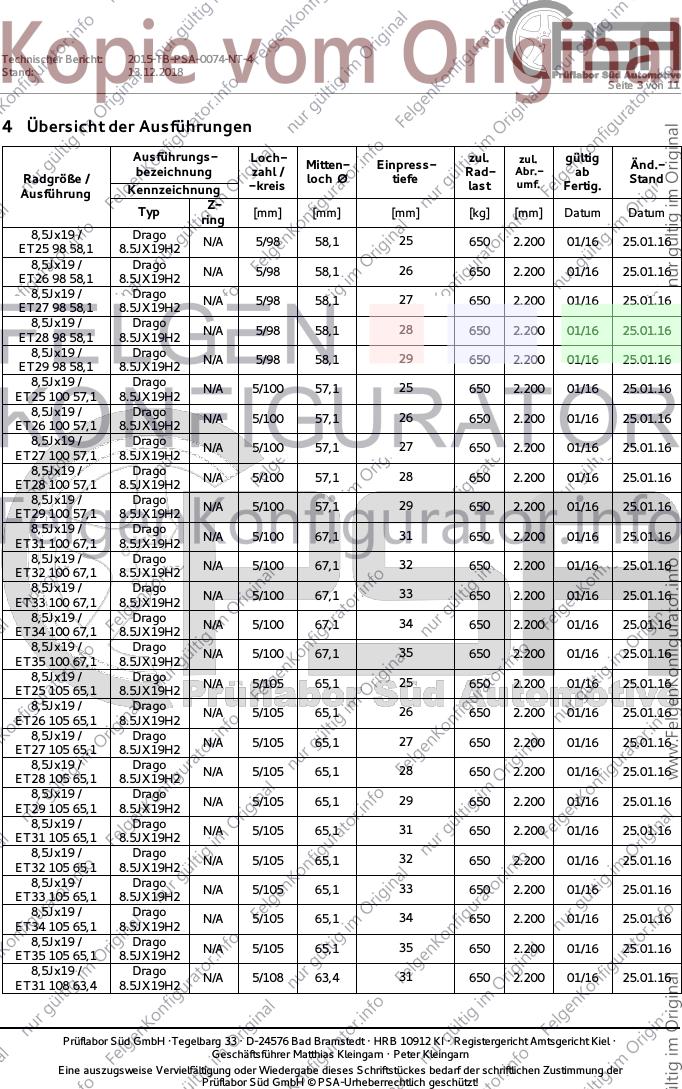

4. Übersicht der Ausführungen
Ausführungs- Loch- zul. zul. gültig
Mitten- Einpress- Änd.-
bezeichnung zahl / Rad- Abr.- ab
Radgröße / loch Ø tiefe umf. Stand
Kennzeichnung - kreis last Fertig.
Ausführung
Z-
Typ [mm] [mm] [mm] [kg] [mm] Datum Datum
ring
8,5Jx19 / Drago 25
N/A 5/98 58,1 650 2.200 01/16 25.01.16
ET25 98 58,1 8.5JX19H2
8,5Jx19 / Drago 26
N/A 5/98 58,1 650 2.200 01/16 25.01.16
ET26 98 58,1 8.5JX19H2
8,5Jx19 / Drago 27
N/A 5/98 58,1 650 2.200 01/16 25.01.16
ET27 98 58,1 8.5JX19H2
8,5Jx19 / Drago 28
N/A 5/98 58,1 650 2.200 01/16 25.01.16
ET28 98 58,1 8.5JX19H2
8,5Jx19 / Drago 29
N/A 5/98 58,1 650 2.200 01/16 25.01.16
ET29 98 58,1 8.5JX19H2
8,5Jx19 / Drago 25
N/A 5/100 57,1 650 2.200 01/16 25.01.16
ET25 100 57,1 8.5JX19H2
8,5Jx19 / Drago 26
N/A 5/100 57,1 650 2.200 01/16 25.01.16
ET26 100 57,1 8.5JX19H2
8,5Jx19 / Drago 27
N/A 5/100 57,1 650 2.200 01/16 25.01.16
ET27 100 57,1 8.5JX19H2
8,5Jx19 / Drago 28
N/A 5/100 57,1 650 2.200 01/16 25.01.16
ET28 100 57,1 8.5JX19H2
8,5Jx19 / Drago 29
N/A 5/100 57,1 650 2.200 01/16 25.01.16
ET29 100 57,1 8.5JX19H2
8,5Jx19 / Drago 31
N/A 5/100 67,1 650 2.200 01/16 25.01.16
ET31 100 67,1 8.5JX19H2
8,5Jx19 / Drago 32
N/A 5/100 67,1 650 2.200 01/16 25.01.16
ET32 100 67,1 8.5JX19H2
8,5Jx19 / Drago 33
N/A 5/100 67,1 650 2.200 01/16 25.01.16
ET33 100 67,1 8.5JX19H2
8,5Jx19 / Drago 34
N/A 5/100 67,1 650 2.200 01/16 25.01.16
ET34 100 67,1 8.5JX19H2
8,5Jx19 / Drago 35
N/A 5/100 67,1 650 2.200 01/16 25.01.16
ET35 100 67,1 8.5JX19H2
8,5Jx19 / Drago 25
N/A 5/105 65,1 650 2.200 01/16 25.01.16
ET25 105 65,1 8.5JX19H2
8,5Jx19 / Drago 26
N/A 5/105 65,1 650 2.200 01/16 25.01.16
ET26 105 65,1 8.5JX19H2
8,5Jx19 / Drago 27
N/A 5/105 65,1 650 2.200 01/16 25.01.16
ET27 105 65,1 8.5JX19H2
8,5Jx19 / Drago 28
N/A 5/105 65,1 650 2.200 01/16 25.01.16
ET28 105 65,1 8.5JX19H2
8,5Jx19 / Drago 29
N/A 5/105 65,1 650 2.200 01/16 25.01.16
ET29 105 65,1 8.5JX19H2
8,5Jx19 / Drago 31
N/A 5/105 65,1 650 2.200 01/16 25.01.16
ET31 105 65,1 8.5JX19H2
8,5Jx19 / Drago 32
N/A 5/105 65,1 650 2.200 01/16 25.01.16
ET32 105 65,1 8.5JX19H2
8,5Jx19 / Drago 33
N/A 5/105 65,1 650 2.200 01/16 25.01.16
ET33 105 65,1 8.5JX19H2
8,5Jx19 / Drago 34
N/A 5/105 65,1 650 2.200 01/16 25.01.16
ET34 105 65,1 8.5JX19H2
8,5Jx19 / Drago 35
N/A 5/105 65,1 650 2.200 01/16 25.01.16
ET35 105 65,1 8.5JX19H2
8,5Jx19 / Drago 31
N/A 5/108 63,4 650 2.200 01/16 25.01.16
ET31 108 63,4 8.5JX19H2
Prüflabor Süd GmbH ·Tegelbarg 33 · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2015-TB-PSA-0074-NT-4
Stand: 13.12.2018
Seite 4 von 11

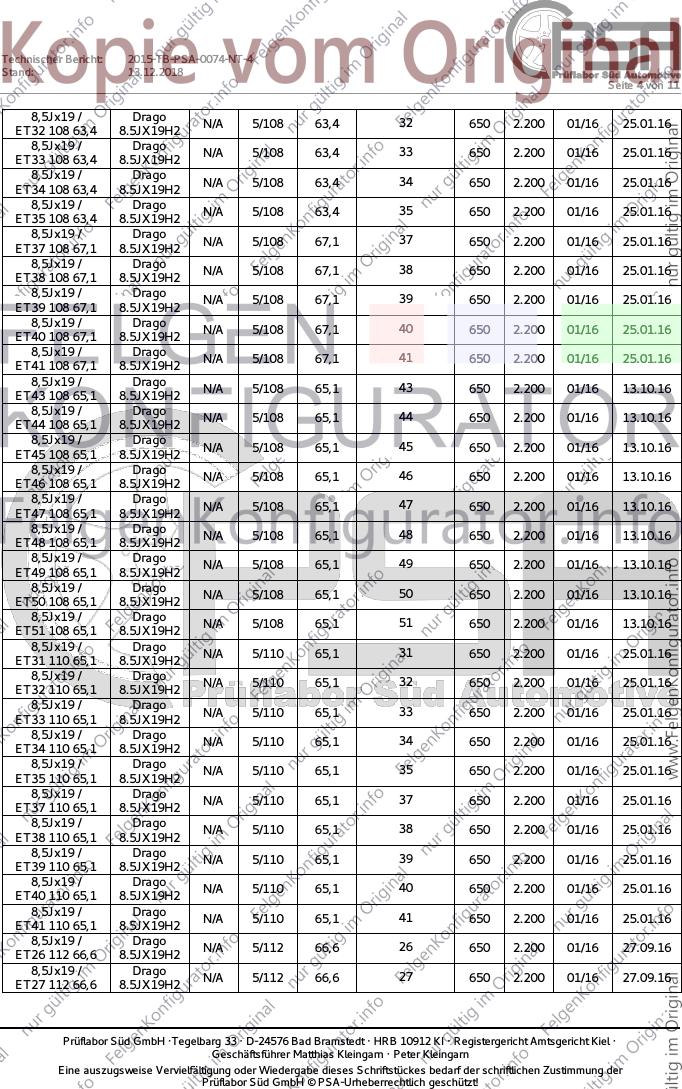

8,5Jx19 / Drago 32
N/A 5/108 63,4 650 2.200 01/16 25.01.16
ET32 108 63,4 8.5JX19H2
8,5Jx19 / Drago 33
N/A 5/108 63,4 650 2.200 01/16 25.01.16
ET33 108 63,4 8.5JX19H2
8,5Jx19 / Drago 34
N/A 5/108 63,4 650 2.200 01/16 25.01.16
ET34 108 63,4 8.5JX19H2
8,5Jx19 / Drago 35
N/A 5/108 63,4 650 2.200 01/16 25.01.16
ET35 108 63,4 8.5JX19H2
8,5Jx19 / Drago 37
N/A 5/108 67,1 650 2.200 01/16 25.01.16
ET37 108 67,1 8.5JX19H2
8,5Jx19 / Drago 38
N/A 5/108 67,1 650 2.200 01/16 25.01.16
ET38 108 67,1 8.5JX19H2
8,5Jx19 / Drago 39
N/A 5/108 67,1 650 2.200 01/16 25.01.16
ET39 108 67,1 8.5JX19H2
8,5Jx19 / Drago 40
N/A 5/108 67,1 650 2.200 01/16 25.01.16
ET40 108 67,1 8.5JX19H2
8,5Jx19 / Drago 41
N/A 5/108 67,1 650 2.200 01/16 25.01.16
ET41 108 67,1 8.5JX19H2
8,5Jx19 / Drago 43
N/A 5/108 65,1 650 2.200 01/16 13.10.16
ET43 108 65,1 8.5JX19H2
8,5Jx19 / Drago 44
N/A 5/108 65,1 650 2.200 01/16 13.10.16
ET44 108 65,1 8.5JX19H2
8,5Jx19 / Drago 45
N/A 5/108 65,1 650 2.200 01/16 13.10.16
ET45 108 65,1 8.5JX19H2
8,5Jx19 / Drago 46
N/A 5/108 65,1 650 2.200 01/16 13.10.16
ET46 108 65,1 8.5JX19H2
8,5Jx19 / Drago 47
N/A 5/108 65,1 650 2.200 01/16 13.10.16
ET47 108 65,1 8.5JX19H2
8,5Jx19 / Drago 48
N/A 5/108 65,1 650 2.200 01/16 13.10.16
ET48 108 65,1 8.5JX19H2
8,5Jx19 / Drago 49
N/A 5/108 65,1 650 2.200 01/16 13.10.16
ET49 108 65,1 8.5JX19H2
8,5Jx19 / Drago 50
N/A 5/108 65,1 650 2.200 01/16 13.10.16
ET50 108 65,1 8.5JX19H2
8,5Jx19 / Drago 51
N/A 5/108 65,1 650 2.200 01/16 13.10.16
ET51 108 65,1 8.5JX19H2
8,5Jx19 / Drago 31
N/A 5/110 65,1 650 2.200 01/16 25.01.16
ET31 110 65,1 8.5JX19H2
8,5Jx19 / Drago 32
N/A 5/110 65,1 650 2.200 01/16 25.01.16
ET32 110 65,1 8.5JX19H2
8,5Jx19 / Drago 33
N/A 5/110 65,1 650 2.200 01/16 25.01.16
ET33 110 65,1 8.5JX19H2
8,5Jx19 / Drago 34
N/A 5/110 65,1 650 2.200 01/16 25.01.16
ET34 110 65,1 8.5JX19H2
8,5Jx19 / Drago 35
N/A 5/110 65,1 650 2.200 01/16 25.01.16
ET35 110 65,1 8.5JX19H2
8,5Jx19 / Drago 37
N/A 5/110 65,1 650 2.200 01/16 25.01.16
ET37 110 65,1 8.5JX19H2
8,5Jx19 / Drago 38
N/A 5/110 65,1 650 2.200 01/16 25.01.16
ET38 110 65,1 8.5JX19H2
8,5Jx19 / Drago 39
N/A 5/110 65,1 650 2.200 01/16 25.01.16
ET39 110 65,1 8.5JX19H2
8,5Jx19 / Drago 40
N/A 5/110 65,1 650 2.200 01/16 25.01.16
ET40 110 65,1 8.5JX19H2
8,5Jx19 / Drago 41
N/A 5/110 65,1 650 2.200 01/16 25.01.16
ET41 110 65,1 8.5JX19H2
8,5Jx19 / Drago 26
N/A 5/112 66,6 650 2.200 01/16 27.09.16
ET26 112 66,6 8.5JX19H2
8,5Jx19 / Drago 27
N/A 5/112 66,6 650 2.200 01/16 27.09.16
ET27 112 66,6 8.5JX19H2
Prüflabor Süd GmbH ·Tegelbarg 33 · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2015-TB-PSA-0074-NT-4
Stand: 13.12.2018
Seite 5 von 11

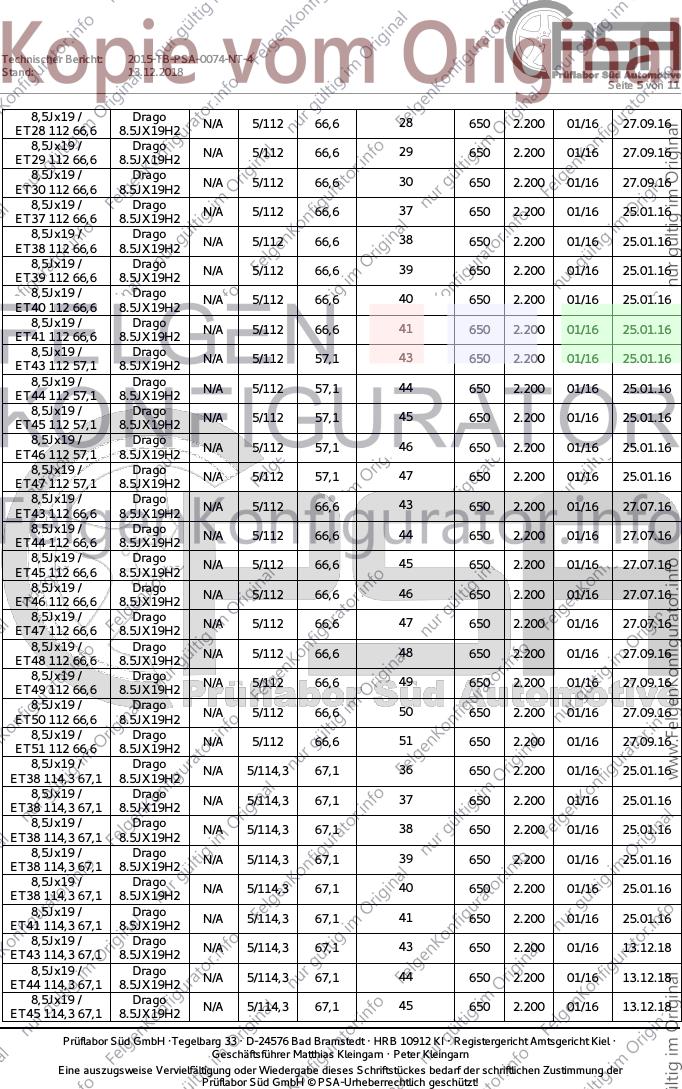

8,5Jx19 / Drago 28
N/A 5/112 66,6 650 2.200 01/16 27.09.16
ET28 112 66,6 8.5JX19H2
8,5Jx19 / Drago 29
N/A 5/112 66,6 650 2.200 01/16 27.09.16
ET29 112 66,6 8.5JX19H2
8,5Jx19 / Drago 30
N/A 5/112 66,6 650 2.200 01/16 27.09.16
ET30 112 66,6 8.5JX19H2
8,5Jx19 / Drago 37
N/A 5/112 66,6 650 2.200 01/16 25.01.16
ET37 112 66,6 8.5JX19H2
8,5Jx19 / Drago 38
N/A 5/112 66,6 650 2.200 01/16 25.01.16
ET38 112 66,6 8.5JX19H2
8,5Jx19 / Drago 39
N/A 5/112 66,6 650 2.200 01/16 25.01.16
ET39 112 66,6 8.5JX19H2
8,5Jx19 / Drago 40
N/A 5/112 66,6 650 2.200 01/16 25.01.16
ET40 112 66,6 8.5JX19H2
8,5Jx19 / Drago 41
N/A 5/112 66,6 650 2.200 01/16 25.01.16
ET41 112 66,6 8.5JX19H2
8,5Jx19 / Drago 43
N/A 5/112 57,1 650 2.200 01/16 25.01.16
ET43 112 57,1 8.5JX19H2
8,5Jx19 / Drago 44
N/A 5/112 57,1 650 2.200 01/16 25.01.16
ET44 112 57,1 8.5JX19H2
8,5Jx19 / Drago 45
N/A 5/112 57,1 650 2.200 01/16 25.01.16
ET45 112 57,1 8.5JX19H2
8,5Jx19 / Drago 46
N/A 5/112 57,1 650 2.200 01/16 25.01.16
ET46 112 57,1 8.5JX19H2
8,5Jx19 / Drago 47
N/A 5/112 57,1 650 2.200 01/16 25.01.16
ET47 112 57,1 8.5JX19H2
8,5Jx19 / Drago 43
N/A 5/112 66,6 650 2.200 01/16 27.07.16
ET43 112 66,6 8.5JX19H2
8,5Jx19 / Drago 44
N/A 5/112 66,6 650 2.200 01/16 27.07.16
ET44 112 66,6 8.5JX19H2
8,5Jx19 / Drago 45
N/A 5/112 66,6 650 2.200 01/16 27.07.16
ET45 112 66,6 8.5JX19H2
8,5Jx19 / Drago 46
N/A 5/112 66,6 650 2.200 01/16 27.07.16
ET46 112 66,6 8.5JX19H2
8,5Jx19 / Drago 47
N/A 5/112 66,6 650 2.200 01/16 27.07.16
ET47 112 66,6 8.5JX19H2
8,5Jx19 / Drago 48
N/A 5/112 66,6 650 2.200 01/16 27.09.16
ET48 112 66,6 8.5JX19H2
8,5Jx19 / Drago 49
N/A 5/112 66,6 650 2.200 01/16 27.09.16
ET49 112 66,6 8.5JX19H2
8,5Jx19 / Drago 50
N/A 5/112 66,6 650 2.200 01/16 27.09.16
ET50 112 66,6 8.5JX19H2
8,5Jx19 / Drago 51
N/A 5/112 66,6 650 2.200 01/16 27.09.16
ET51 112 66,6 8.5JX19H2
8,5Jx19 / Drago 36
N/A 5/114,3 67,1 650 2.200 01/16 25.01.16
ET38 114,3 67,1 8.5JX19H2
8,5Jx19 / Drago 37
N/A 5/114,3 67,1 650 2.200 01/16 25.01.16
ET38 114,3 67,1 8.5JX19H2
8,5Jx19 / Drago 38
N/A 5/114,3 67,1 650 2.200 01/16 25.01.16
ET38 114,3 67,1 8.5JX19H2
8,5Jx19 / Drago 39
N/A 5/114,3 67,1 650 2.200 01/16 25.01.16
ET38 114,3 67,1 8.5JX19H2
8,5Jx19 / Drago 40
N/A 5/114,3 67,1 650 2.200 01/16 25.01.16
ET38 114,3 67,1 8.5JX19H2
8,5Jx19 / Drago 41
N/A 5/114,3 67,1 650 2.200 01/16 25.01.16
ET41 114,3 67,1 8.5JX19H2
8,5Jx19 / Drago 43
N/A 5/114,3 67,1 650 2.200 01/16 13.12.18
ET43 114,3 67,1 8.5JX19H2
8,5Jx19 / Drago 44
N/A 5/114,3 67,1 650 2.200 01/16 13.12.18
ET44 114,3 67,1 8.5JX19H2
8,5Jx19 / Drago 45
N/A 5/114,3 67,1 650 2.200 01/16 13.12.18
ET45 114,3 67,1 8.5JX19H2
Prüflabor Süd GmbH ·Tegelbarg 33 · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2015-TB-PSA-0074-NT-4
Stand: 13.12.2018
Seite 6 von 11

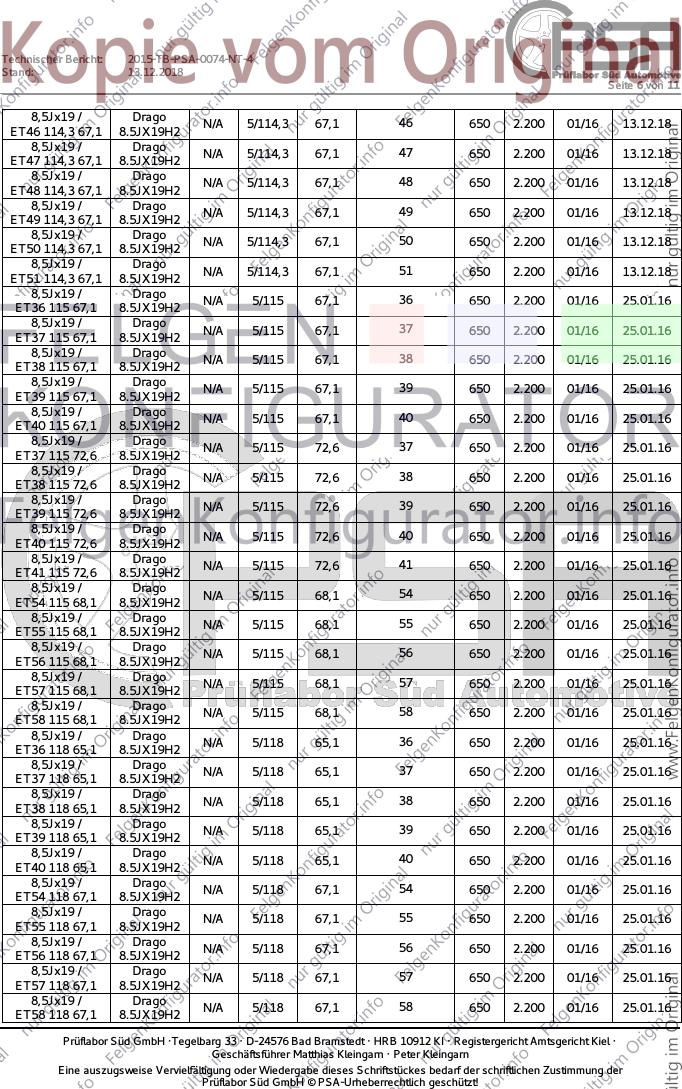

8,5Jx19 / Drago 46
N/A 5/114,3 67,1 650 2.200 01/16 13.12.18
ET46 114,3 67,1 8.5JX19H2
8,5Jx19 / Drago 47
N/A 5/114,3 67,1 650 2.200 01/16 13.12.18
ET47 114,3 67,1 8.5JX19H2
8,5Jx19 / Drago 48
N/A 5/114,3 67,1 650 2.200 01/16 13.12.18
ET48 114,3 67,1 8.5JX19H2
8,5Jx19 / Drago 49
N/A 5/114,3 67,1 650 2.200 01/16 13.12.18
ET49 114,3 67,1 8.5JX19H2
8,5Jx19 / Drago 50
N/A 5/114,3 67,1 650 2.200 01/16 13.12.18
ET50 114,3 67,1 8.5JX19H2
8,5Jx19 / Drago 51
N/A 5/114,3 67,1 650 2.200 01/16 13.12.18
ET51 114,3 67,1 8.5JX19H2
8,5Jx19 / Drago 36
N/A 5/115 67,1 650 2.200 01/16 25.01.16
ET36 115 67,1 8.5JX19H2
8,5Jx19 / Drago 37
N/A 5/115 67,1 650 2.200 01/16 25.01.16
ET37 115 67,1 8.5JX19H2
8,5Jx19 / Drago 38
N/A 5/115 67,1 650 2.200 01/16 25.01.16
ET38 115 67,1 8.5JX19H2
8,5Jx19 / Drago 39
N/A 5/115 67,1 650 2.200 01/16 25.01.16
ET39 115 67,1 8.5JX19H2
8,5Jx19 / Drago 40
N/A 5/115 67,1 650 2.200 01/16 25.01.16
ET40 115 67,1 8.5JX19H2
8,5Jx19 / Drago 37
N/A 5/115 72,6 650 2.200 01/16 25.01.16
ET37 115 72,6 8.5JX19H2
8,5Jx19 / Drago 38
N/A 5/115 72,6 650 2.200 01/16 25.01.16
ET38 115 72,6 8.5JX19H2
8,5Jx19 / Drago 39
N/A 5/115 72,6 650 2.200 01/16 25.01.16
ET39 115 72,6 8.5JX19H2
8,5Jx19 / Drago 40
N/A 5/115 72,6 650 2.200 01/16 25.01.16
ET40 115 72,6 8.5JX19H2
8,5Jx19 / Drago 41
N/A 5/115 72,6 650 2.200 01/16 25.01.16
ET41 115 72,6 8.5JX19H2
8,5Jx19 / Drago 54
N/A 5/115 68,1 650 2.200 01/16 25.01.16
ET54 115 68,1 8.5JX19H2
8,5Jx19 / Drago 55
N/A 5/115 68,1 650 2.200 01/16 25.01.16
ET55 115 68,1 8.5JX19H2
8,5Jx19 / Drago 56
N/A 5/115 68,1 650 2.200 01/16 25.01.16
ET56 115 68,1 8.5JX19H2
8,5Jx19 / Drago 57
N/A 5/115 68,1 650 2.200 01/16 25.01.16
ET57 115 68,1 8.5JX19H2
8,5Jx19 / Drago 58
N/A 5/115 68,1 650 2.200 01/16 25.01.16
ET58 115 68,1 8.5JX19H2
8,5Jx19 / Drago 36
N/A 5/118 65,1 650 2.200 01/16 25.01.16
ET36 118 65,1 8.5JX19H2
8,5Jx19 / Drago 37
N/A 5/118 65,1 650 2.200 01/16 25.01.16
ET37 118 65,1 8.5JX19H2
8,5Jx19 / Drago 38
N/A 5/118 65,1 650 2.200 01/16 25.01.16
ET38 118 65,1 8.5JX19H2
8,5Jx19 / Drago 39
N/A 5/118 65,1 650 2.200 01/16 25.01.16
ET39 118 65,1 8.5JX19H2
8,5Jx19 / Drago 40
N/A 5/118 65,1 650 2.200 01/16 25.01.16
ET40 118 65,1 8.5JX19H2
8,5Jx19 / Drago 54
N/A 5/118 67,1 650 2.200 01/16 25.01.16
ET54 118 67,1 8.5JX19H2
8,5Jx19 / Drago 55
N/A 5/118 67,1 650 2.200 01/16 25.01.16
ET55 118 67,1 8.5JX19H2
8,5Jx19 / Drago 56
N/A 5/118 67,1 650 2.200 01/16 25.01.16
ET56 118 67,1 8.5JX19H2
8,5Jx19 / Drago 57
N/A 5/118 67,1 650 2.200 01/16 25.01.16
ET57 118 67,1 8.5JX19H2
8,5Jx19 / Drago 58
N/A 5/118 67,1 650 2.200 01/16 25.01.16
ET58 118 67,1 8.5JX19H2
Prüflabor Süd GmbH ·Tegelbarg 33 · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2015-TB-PSA-0074-NT-4
Stand: 13.12.2018
Seite 7 von 11

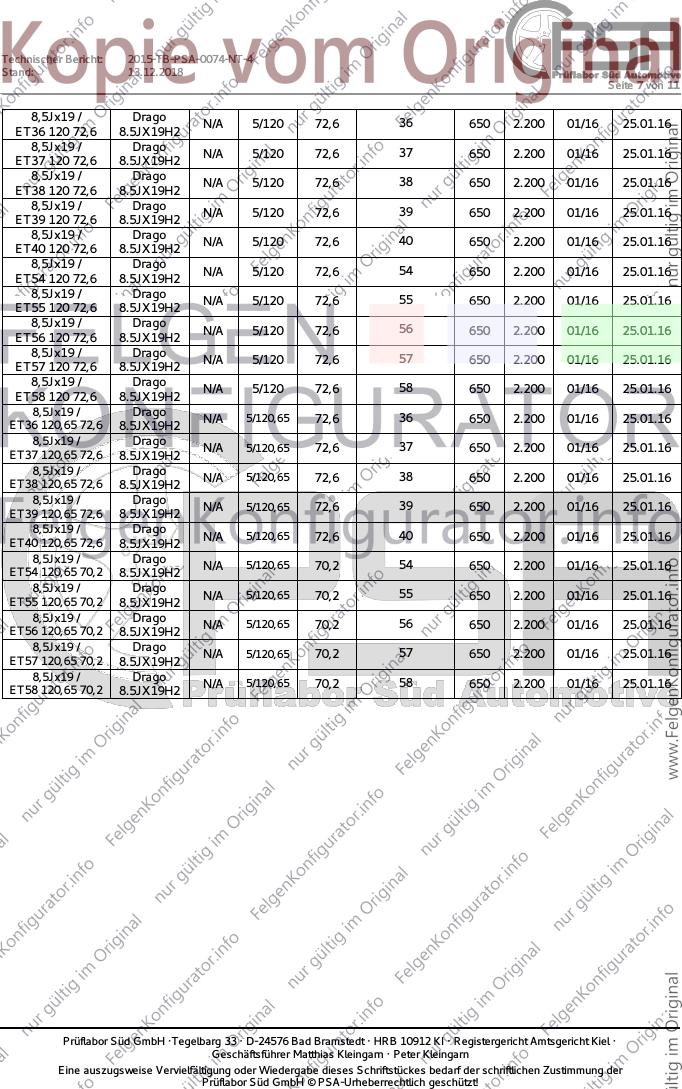

8,5Jx19 / Drago 36
N/A 5/120 72,6 650 2.200 01/16 25.01.16
ET36 120 72,6 8.5JX19H2
8,5Jx19 / Drago 37
N/A 5/120 72,6 650 2.200 01/16 25.01.16
ET37 120 72,6 8.5JX19H2
8,5Jx19 / Drago 38
N/A 5/120 72,6 650 2.200 01/16 25.01.16
ET38 120 72,6 8.5JX19H2
8,5Jx19 / Drago 39
N/A 5/120 72,6 650 2.200 01/16 25.01.16
ET39 120 72,6 8.5JX19H2
8,5Jx19 / Drago 40
N/A 5/120 72,6 650 2.200 01/16 25.01.16
ET40 120 72,6 8.5JX19H2
8,5Jx19 / Drago 54
N/A 5/120 72,6 650 2.200 01/16 25.01.16
ET54 120 72,6 8.5JX19H2
8,5Jx19 / Drago 55
N/A 5/120 72,6 650 2.200 01/16 25.01.16
ET55 120 72,6 8.5JX19H2
8,5Jx19 / Drago 56
N/A 5/120 72,6 650 2.200 01/16 25.01.16
ET56 120 72,6 8.5JX19H2
8,5Jx19 / Drago 57
N/A 5/120 72,6 650 2.200 01/16 25.01.16
ET57 120 72,6 8.5JX19H2
8,5Jx19 / Drago 58
N/A 5/120 72,6 650 2.200 01/16 25.01.16
ET58 120 72,6 8.5JX19H2
8,5Jx19 / Drago 36
N/A 5/120,65 72,6 650 2.200 01/16 25.01.16
ET36 120,65 72,6 8.5JX19H2
8,5Jx19 / Drago 37
N/A 5/120,65 72,6 650 2.200 01/16 25.01.16
ET37 120,65 72,6 8.5JX19H2
8,5Jx19 / Drago 38
N/A 5/120,65 72,6 650 2.200 01/16 25.01.16
ET38 120,65 72,6 8.5JX19H2
8,5Jx19 / Drago 39
N/A 5/120,65 72,6 650 2.200 01/16 25.01.16
ET39 120,65 72,6 8.5JX19H2
8,5Jx19 / Drago 40
N/A 5/120,65 72,6 650 2.200 01/16 25.01.16
ET40 120,65 72,6 8.5JX19H2
8,5Jx19 / Drago 54
N/A 5/120,65 70,2 650 2.200 01/16 25.01.16
ET54 120,65 70,2 8.5JX19H2
8,5Jx19 / Drago 55
N/A 5/120,65 70,2 650 2.200 01/16 25.01.16
ET55 120,65 70,2 8.5JX19H2
8,5Jx19 / Drago 56
N/A 5/120,65 70,2 650 2.200 01/16 25.01.16
ET56 120,65 70,2 8.5JX19H2
8,5Jx19 / Drago 57
N/A 5/120,65 70,2 650 2.200 01/16 25.01.16
ET57 120,65 70,2 8.5JX19H2
8,5Jx19 / Drago 58
N/A 5/120,65 70,2 650 2.200 01/16 25.01.16
ET58 120,65 70,2 8.5JX19H2
Prüflabor Süd GmbH ·Tegelbarg 33 · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2015-TB-PSA-0074-NT-4
Stand: 13.12.2018
Seite 8 von 11

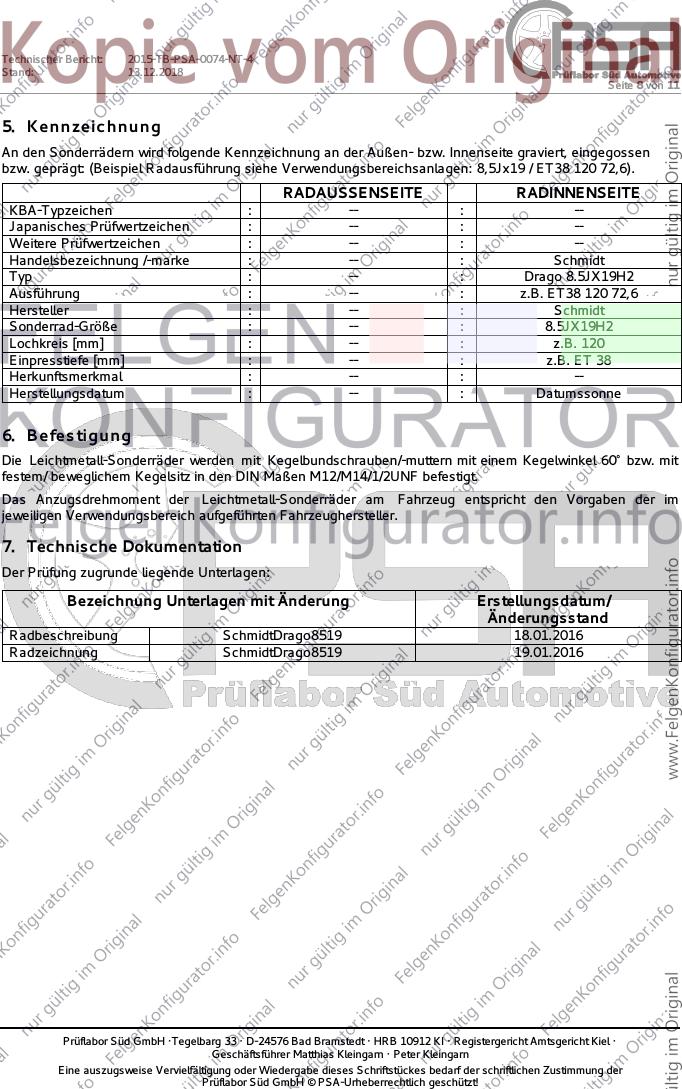

5. Kennzeichnung
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite graviert, eingegossen
bzw. geprägt: (Beispiel Radausführung siehe Verwendungsbereichsanlagen: 8,5Jx19 / ET38 120 72,6).
RADAUSSENSEITE RADINNENSEITE
KBA-Typzeichen : -- : --
Japanisches Prüfwertzeichen : -- : --
Weitere Prüfwertzeichen : -- : --
Handelsbezeichnung /-marke : -- : Schmidt
Typ : -- : Drago 8.5JX19H2
Ausführung : -- : z.B. ET38 120 72,6
Hersteller : -- : Schmidt
Sonderrad-Größe : -- : 8.5JX19H2
Lochkreis [mm] : -- : z.B. 120
Einpresstiefe [mm] : -- : z.B. ET 38
Herkunftsmerkmal : -- : --
Herstellungsdatum : -- : Datumssonne
6. Befestigung
Die Leichtmetall-Sonderräder werden mit Kegelbundschrauben/-muttern mit einem Kegelwinkel 60° bzw. mit
festem/ beweglichem Kegelsitz in den DIN Maßen M12/M14/1/2UNF befestigt.
Das Anzugsdrehmoment der Leichtmetall-Sonderräder am Fahrzeug entspricht den Vorgaben der im
jeweiligen Verwendungsbereich aufgeführten Fahrzeughersteller.
7. Technische Dokumentation
Der Prüfung zugrunde liegende Unterlagen:
Bezeichnung Unterlagen mit Änderung Erstellungsdatum/
Änderungsstand
Radbeschreibung SchmidtDrago8519 18.01.2016
Radzeichnung SchmidtDrago8519 19.01.2016
Prüflabor Süd GmbH ·Tegelbarg 33 · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2015-TB-PSA-0074-NT-4
Stand: 13.12.2018
Seite 9 von 11

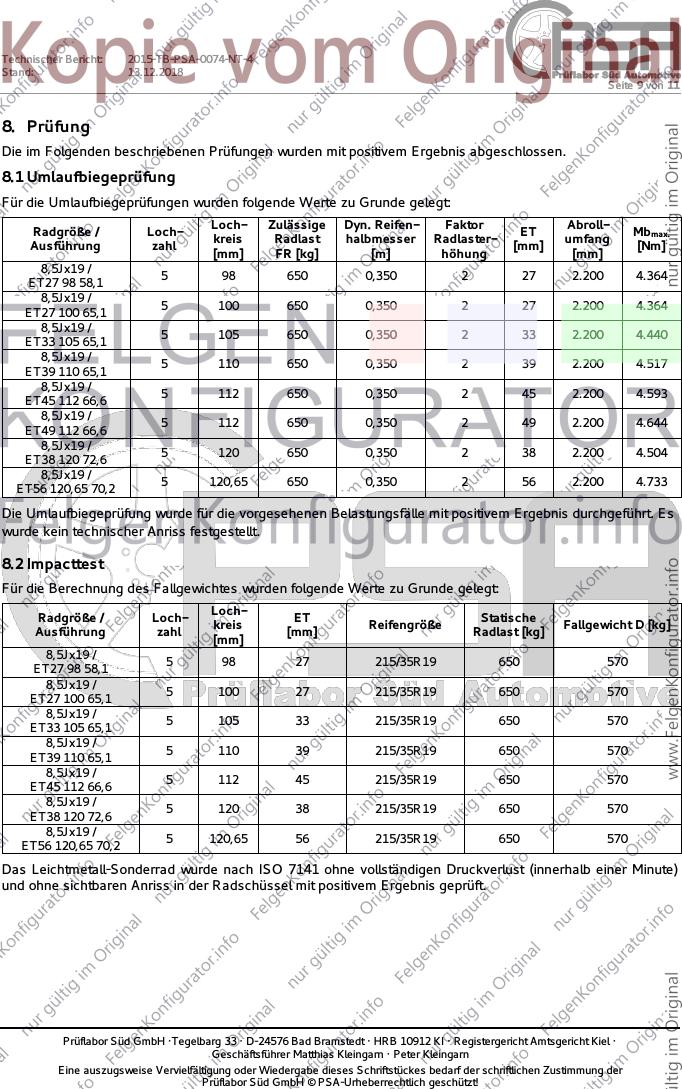

8. Prüfung
Die im Folgenden beschriebenen Prüfungen wurden mit positivem Ergebnis abgeschlossen.
8.1 Umlaufbiegeprüfung
Für die Umlaufbiegeprüfungen wurden folgende Werte zu Grunde gelegt:
Loch- Zulässige Dyn. Reifen- Faktor Abroll-
Radgröße / Loch- ET Mbmax.
kreis Radlast halbmesser Radlaster- umfang
Ausführung zahl [mm] [Nm]
[mm] FR [kg] [m] höhung [mm]
8,5Jx19 /
5 98 650 0,350 2 27 2.200 4.364
ET27 98 58,1
8,5Jx19 /
5 100 650 0,350 2 27 2.200 4.364
ET27 100 65,1
8,5Jx19 /
5 105 650 0,350 2 33 2.200 4.440
ET33 105 65,1
8,5Jx19 /
5 110 650 0,350 2 39 2.200 4.517
ET39 110 65,1
8,5Jx19 /
5 112 650 0,350 2 45 2.200 4.593
ET45 112 66,6
8,5Jx19 /
5 112 650 0,350 2 49 2.200 4.644
ET49 112 66,6
8,5Jx19 /
5 120 650 0,350 2 38 2.200 4.504
ET38 120 72,6
8,5Jx19 /
5 120,65 650 0,350 2 56 2.200 4.733
ET56 120,65 70,2
Die Umlaufbiegeprüfung wurde für die vorgesehenen Belastungsfälle mit positivem Ergebnis durchgeführt. Es
wurde kein technischer Anriss festgestellt.
8.2 Impacttest
Für die Berechnung des Fallgewichtes wurden folgende Werte zu Grunde gelegt:
Loch-
Radgröße / Loch- ET Statische
kreis Reifengröße Fallgewicht D [kg]
Ausführung zahl [mm] Radlast [kg]
[mm]
8,5Jx19 /
5 98 27 215/35R19 650 570
ET27 98 58,1
8,5Jx19 /
5 100 27 215/35R19 650 570
ET27 100 65,1
8,5Jx19 /
5 105 33 215/35R19 650 570
ET33 105 65,1
8,5Jx19 /
5 110 39 215/35R19 650 570
ET39 110 65,1
8,5Jx19 /
5 112 45 215/35R19 650 570
ET45 112 66,6
8,5Jx19 /
5 120 38 215/35R19 650 570
ET38 120 72,6
8,5Jx19 /
5 120,65 56 215/35R19 650 570
ET56 120,65 70,2
Das Leichtmetall-Sonderrad wurde nach ISO 7141 ohne vollständigen Druckverlust (innerhalb einer Minute)
und ohne sichtbaren Anriss in der Radschüssel mit positivem Ergebnis geprüft.
Prüflabor Süd GmbH ·Tegelbarg 33 · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2015-TB-PSA-0074-NT-4
Stand: 13.12.2018
Seite 10 von 11

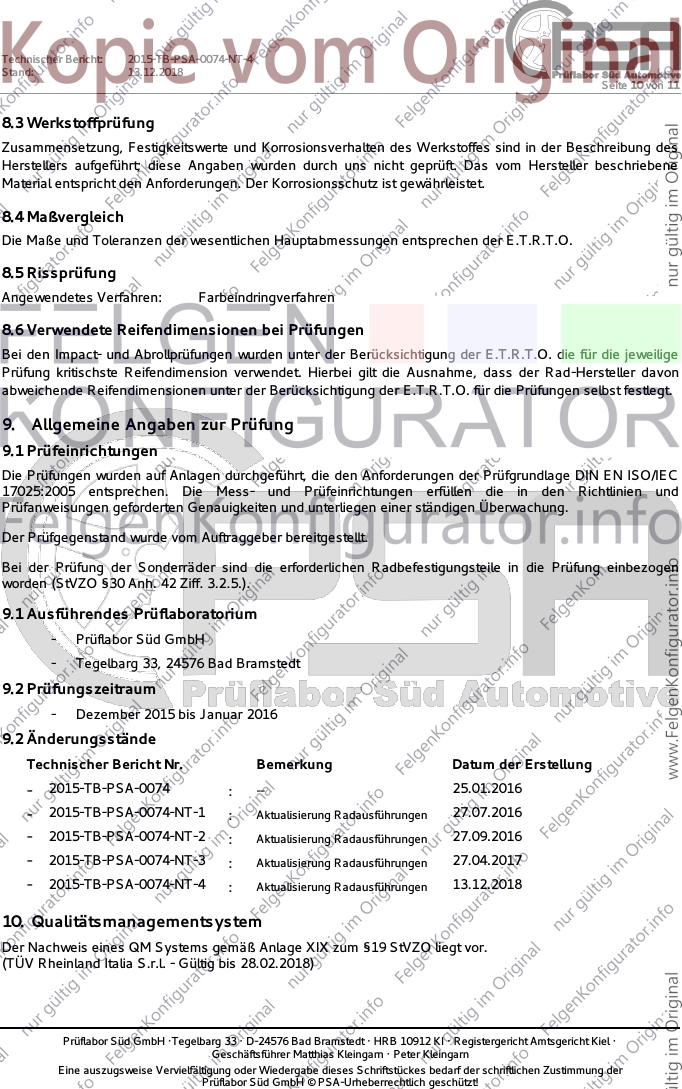

8.3 Werkstoffprüfung
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung des
Herstellers aufgeführt; diese Angaben wurden durch uns nicht geprüft. Das vom Hersteller beschriebene
Material entspricht den Anforderungen. Der Korrosionsschutz ist gewährleistet.
8.4 Maßvergleich
Die Maße und Toleranzen der wesentlichen Hauptabmessungen entsprechen der E.T.R.T.O.
8.5 Rissprüfung
Angewendetes Verfahren: Farbeindringverfahren
8.6 Verwendete Reifendimensionen bei Prüfungen
Bei den Impact- und Abrollprüfungen wurden unter der Berücksichtigung der E.T.R.T.O. die für die jeweilige
Prüfung kritischste Reifendimension verwendet. Hierbei gilt die Ausnahme, dass der Rad-Hersteller davon
abweichende Reifendimensionen unter der Berücksichtigung der E.T.R.T.O. für die Prüfungen selbst festlegt.
9. Allgemeine Angaben zur Prüfung
9.1 Prüfeinrichtungen
Die Prüfungen wurden auf Anlagen durchgeführt, die den Anforderungen der Prüfgrundlage DIN EN ISO/IEC
17025:2005 entsprechen. Die Mess- und Prüfeinrichtungen erfüllen die in den Richtlinien und
Prüfanweisungen geforderten Genauigkeiten und unterliegen einer ständigen Überwachung.
Der Prüfgegenstand wurde vom Auftraggeber bereitgestellt.
Bei der Prüfung der Sonderräder sind die erforderlichen Radbefestigungsteile in die Prüfung einbezogen
worden (StVZO §30 Anh. 42 Ziff. 3.2.5.).
9.1 Ausführendes Prüflaboratorium
- Prüflabor Süd GmbH
- Tegelbarg 33, 24576 Bad Bramstedt
9.2 Prüfungszeitraum
- Dezember 2015 bis Januar 2016
9.2 Änderungsstände
Technischer Bericht Nr. Bemerkung Datum der Erstellung
- 2015-TB-PSA-0074 : -- 25.01.2016
- 2015-TB-PSA-0074-NT-1 : Aktualisierung Radausführungen 27.07.2016
- 2015-TB-PSA-0074-NT-2 : Aktualisierung Radausführungen 27.09.2016
- 2015-TB-PSA-0074-NT-3 : Aktualisierung Radausführungen 27.04.2017
- 2015-TB-PSA-0074-NT-4 : Aktualisierung Radausführungen 13.12.2018
10. Qualitätsmanagementsystem
Der Nachweis eines QM Systems gemäß Anlage XIX zum §19 StVZO liegt vor.
(TÜV Rheinland Italia S.r.l. - Gültig bis 28.02.2018)
Prüflabor Süd GmbH ·Tegelbarg 33 · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!

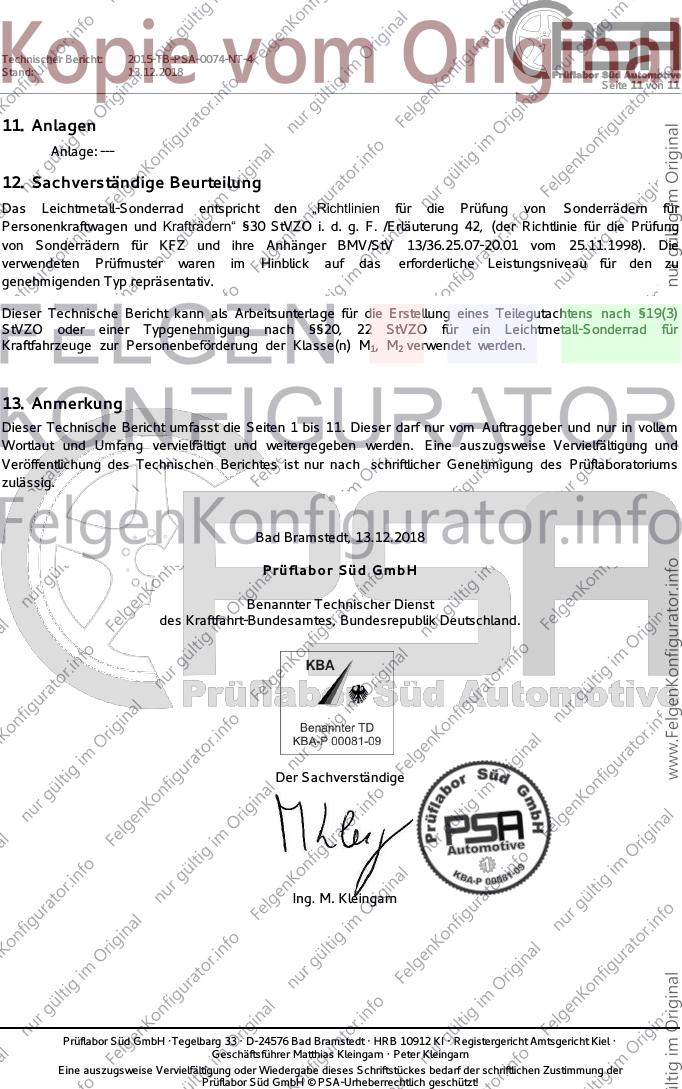

Technischer Bericht: 2015-TB-PSA-0074-NT-4
Stand: 13.12.2018
Seite 11 von 11
11. Anlagen
Anlage: ---
12. Sachverständige Beurteilung
Das Leichtmetall-Sonderrad entspricht den „Richtlinien für die Prüfung von Sonderrädern für
Personenkraftwagen und Krafträdern“ §30 StVZO i. d. g. F. /Erläuterung 42, (der Richtlinie für die Prüfung
von Sonderrädern für KFZ und ihre Anhänger BMV/StV 13/36.25.07-20.01 vom 25.11.1998). Die
verwendeten Prüfmuster waren im Hinblick auf das erforderliche Leistungsniveau für den zu
genehmigenden Typ repräsentativ.
Dieser Technische Bericht kann als Arbeitsunterlage für die Erstellung eines Teilegutachtens nach §19(3)
StVZO oder einer Typgenehmigung nach §§20, 22 StVZO für ein Leichtmetall-Sonderrad für
Kraftfahrzeuge zur Personenbeförderung der Klasse(n) M1, M2 verwendet werden.
13. Anmerkung
Dieser Technische Bericht umfasst die Seiten 1 bis 11. Dieser darf nur vom Auftraggeber und nur in vollem
Wortlaut und Umfang vervielfältigt und weitergegeben werden. Eine auszugsweise Vervielfältigung und
Veröffentlichung des Technischen Berichtes ist nur nach schriftlicher Genehmigung des Prüflaboratoriums
zulässig.
Bad Bramstedt, 13.12.2018
Prüflabor Süd GmbH
Benannter Technischer Dienst
des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Der Sachverständige
Ing. M. Kleingarn
Prüflabor Süd GmbH ·Tegelbarg 33 · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
