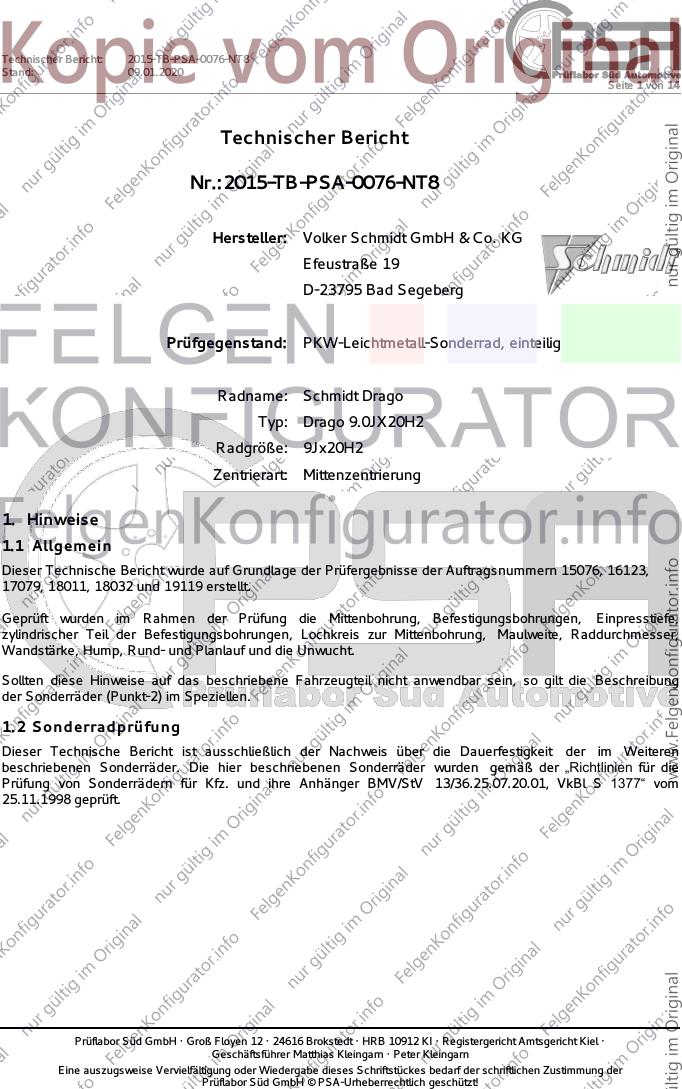

Technischer Bericht: 2015-TB-PSA-0076-NT8
Stand: 09.01.2020
Seite 1 von 14
Technischer Bericht
Nr.:2015-TB-PSA-0076-NT8
Hersteller: Volker Schmidt GmbH & Co. KG
Efeustraße 19
D-23795 Bad Segeberg
Prüfgegenstand: PKW-Leichtmetall-Sonderrad, einteilig
Radname: Schmidt Drago
Typ: Drago 9.0JX20H2
Radgröße: 9Jx20H2
Zentrierart: Mittenzentrierung
1. Hinweise
1.1 Allgemein
Dieser Technische Bericht wurde auf Grundlage der Prüfergebnisse der Auftragsnummern 15076, 16123,
17079, 18011, 18032 und 19119 erstellt.
Geprüft wurden im Rahmen der Prüfung die Mittenbohrung, Befestigungsbohrungen, Einpresstiefe,
zylindrischer Teil der Befestigungsbohrungen, Lochkreis zur Mittenbohrung, Maulweite, Raddurchmesser,
Wandstärke, Hump, Rund- und Planlauf und die Unwucht.
Sollten diese Hinweise auf das beschriebene Fahrzeugteil nicht anwendbar sein, so gilt die Beschreibung
der Sonderräder (Punkt-2) im Speziellen.
1.2 Sonderradprüfung
Dieser Technische Bericht ist ausschließlich der Nachweis über die Dauerfestigkeit der im Weiteren
beschriebenen Sonderräder. Die hier beschriebenen Sonderräder wurden gemäß der „Richtlinien für die
Prüfung von Sonderrädern für Kfz. und ihre Anhänger BMV/StV 13/36.25.07.20.01, VkBl S 1377“ vom
25.11.1998 geprüft.
Prüflabor Süd GmbH · Groß Floyen 12 · 24616 Brokstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2015-TB-PSA-0076-NT8
Stand: 09.01.2020
Seite 2 von 14

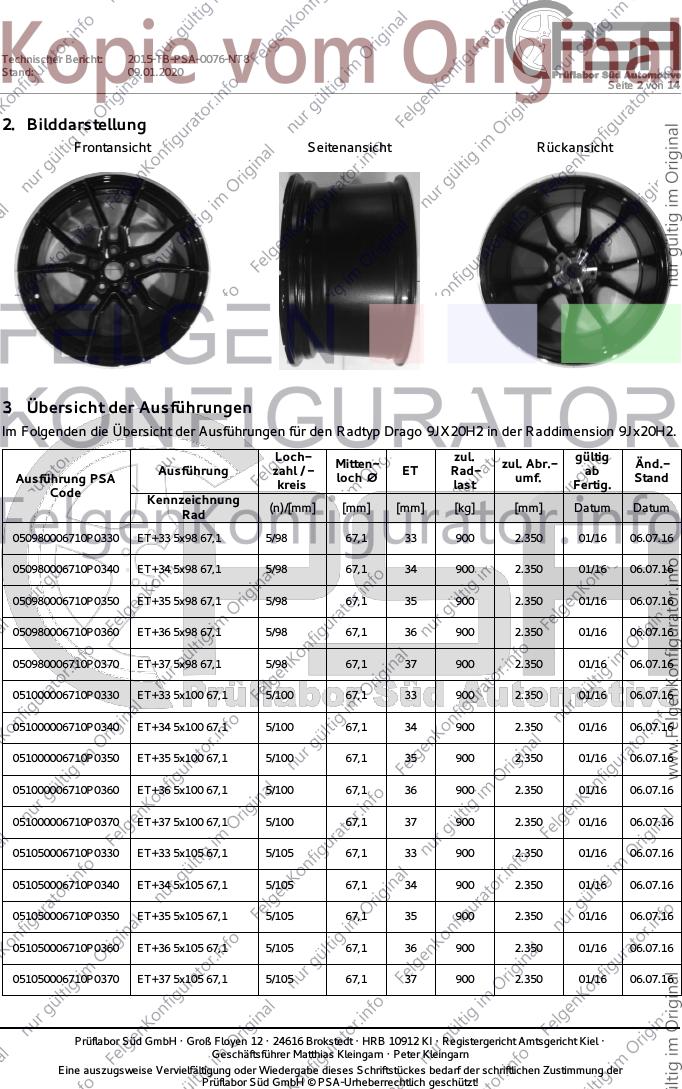

2. Bilddarstellung
Frontansicht Seitenansicht Rückansicht
3. Übersicht der Ausführungen
Im Folgenden die Übersicht der Ausführungen für den Radtyp Drago 9JX20H2 in der Raddimension 9Jx20H2.
Loch- zul. gültig
Mitten- zul. Abr.- Änd.-
Ausführung zahl / - ET Rad- ab
Ausführung PSA loch Ø umf. Stand
kreis last Fertig.
Code
Kennzeichnung
(n)/[mm] [mm] [mm] [kg] [mm] Datum Datum
Rad
050980006710P0330 ET+33 5x98 67,1 5/98 67,1 33 900 2.350 01/16 06.07.16
050980006710P0340 ET+34 5x98 67,1 5/98 67,1 34 900 2.350 01/16 06.07.16
050980006710P0350 ET+35 5x98 67,1 5/98 67,1 35 900 2.350 01/16 06.07.16
050980006710P0360 ET+36 5x98 67,1 5/98 67,1 36 900 2.350 01/16 06.07.16
050980006710P0370 ET+37 5x98 67,1 5/98 67,1 37 900 2.350 01/16 06.07.16
051000006710P0330 ET+33 5x100 67,1 5/100 67,1 33 900 2.350 01/16 06.07.16
051000006710P0340 ET+34 5x100 67,1 5/100 67,1 34 900 2.350 01/16 06.07.16
051000006710P0350 ET+35 5x100 67,1 5/100 67,1 35 900 2.350 01/16 06.07.16
051000006710P0360 ET+36 5x100 67,1 5/100 67,1 36 900 2.350 01/16 06.07.16
051000006710P0370 ET+37 5x100 67,1 5/100 67,1 37 900 2.350 01/16 06.07.16
051050006710P0330 ET+33 5x105 67,1 5/105 67,1 33 900 2.350 01/16 06.07.16
051050006710P0340 ET+34 5x105 67,1 5/105 67,1 34 900 2.350 01/16 06.07.16
051050006710P0350 ET+35 5x105 67,1 5/105 67,1 35 900 2.350 01/16 06.07.16
051050006710P0360 ET+36 5x105 67,1 5/105 67,1 36 900 2.350 01/16 06.07.16
051050006710P0370 ET+37 5x105 67,1 5/105 67,1 37 900 2.350 01/16 06.07.16
Prüflabor Süd GmbH · Groß Floyen 12 · 24616 Brokstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2015-TB-PSA-0076-NT8
Stand: 09.01.2020

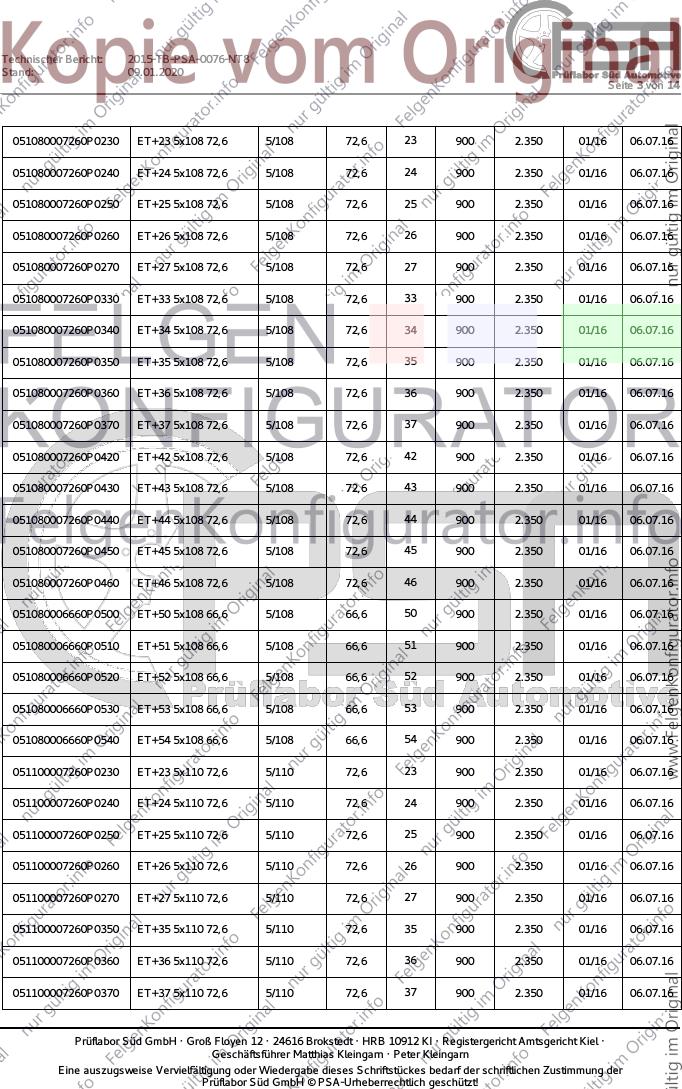

Seite 3 von 14
051080007260P0230 ET+23 5x108 72,6 5/108 72,6 23 900 2.350 01/16 06.07.16
051080007260P0240 ET+24 5x108 72,6 5/108 72,6 24 900 2.350 01/16 06.07.16
051080007260P0250 ET+25 5x108 72,6 5/108 72,6 25 900 2.350 01/16 06.07.16
051080007260P0260 ET+26 5x108 72,6 5/108 72,6 26 900 2.350 01/16 06.07.16
051080007260P0270 ET+27 5x108 72,6 5/108 72,6 27 900 2.350 01/16 06.07.16
051080007260P0330 ET+33 5x108 72,6 5/108 72,6 33 900 2.350 01/16 06.07.16
051080007260P0340 ET+34 5x108 72,6 5/108 72,6 34 900 2.350 01/16 06.07.16
051080007260P0350 ET+35 5x108 72,6 5/108 72,6 35 900 2.350 01/16 06.07.16
051080007260P0360 ET+36 5x108 72,6 5/108 72,6 36 900 2.350 01/16 06.07.16
051080007260P0370 ET+37 5x108 72,6 5/108 72,6 37 900 2.350 01/16 06.07.16
051080007260P0420 ET+42 5x108 72,6 5/108 72,6 42 900 2.350 01/16 06.07.16
051080007260P0430 ET+43 5x108 72,6 5/108 72,6 43 900 2.350 01/16 06.07.16
051080007260P0440 ET+44 5x108 72,6 5/108 72,6 44 900 2.350 01/16 06.07.16
051080007260P0450 ET+45 5x108 72,6 5/108 72,6 45 900 2.350 01/16 06.07.16
051080007260P0460 ET+46 5x108 72,6 5/108 72,6 46 900 2.350 01/16 06.07.16
051080006660P0500 ET+50 5x108 66,6 5/108 66,6 50 900 2.350 01/16 06.07.16
051080006660P0510 ET+51 5x108 66,6 5/108 66,6 51 900 2.350 01/16 06.07.16
051080006660P0520 ET+52 5x108 66,6 5/108 66,6 52 900 2.350 01/16 06.07.16
051080006660P0530 ET+53 5x108 66,6 5/108 66,6 53 900 2.350 01/16 06.07.16
051080006660P0540 ET+54 5x108 66,6 5/108 66,6 54 900 2.350 01/16 06.07.16
051100007260P0230 ET+23 5x110 72,6 5/110 72,6 23 900 2.350 01/16 06.07.16
051100007260P0240 ET+24 5x110 72,6 5/110 72,6 24 900 2.350 01/16 06.07.16
051100007260P0250 ET+25 5x110 72,6 5/110 72,6 25 900 2.350 01/16 06.07.16
051100007260P0260 ET+26 5x110 72,6 5/110 72,6 26 900 2.350 01/16 06.07.16
051100007260P0270 ET+27 5x110 72,6 5/110 72,6 27 900 2.350 01/16 06.07.16
051100007260P0350 ET+35 5x110 72,6 5/110 72,6 35 900 2.350 01/16 06.07.16
051100007260P0360 ET+36 5x110 72,6 5/110 72,6 36 900 2.350 01/16 06.07.16
051100007260P0370 ET+37 5x110 72,6 5/110 72,6 37 900 2.350 01/16 06.07.16
Prüflabor Süd GmbH · Groß Floyen 12 · 24616 Brokstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2015-TB-PSA-0076-NT8
Stand: 09.01.2020
Seite 4 von 14
051100007260P0380 ET+38 5x110 72,6 5/110 72,6 38 900 2.350 01/16 06.07.16
051100007260P0390 ET+39 5x110 72,6 5/110 72,6 39 900 2.350 01/16 06.07.16
051100007260P0420 ET+42 5x110 72,6 5/110 72,6 42 900 2.350 01/16 06.07.16
051100007260P0430 ET+43 5x110 72,6 5/110 72,6 43 900 2.350 01/16 06.07.16
051100007260P0440 ET+44 5x110 72,6 5/110 72,6 44 900 2.350 01/16 06.07.16
051100007260P0450 ET+45 5x110 72,6 5/110 72,6 45 900 2.350 01/16 06.07.16
051100007260P0460 ET+46 5x110 72,6 5/110 72,6 46 900 2.350 01/16 06.07.16
051100006660P0500 ET+50 5x110 66,6 5/110 66,6 50 900 2.350 01/16 06.07.16
051100006660P0510 ET+51 5x110 66,6 5/110 66,6 51 900 2.350 01/16 06.07.16
051100006660P0520 ET+52 5x110 66,6 5/110 66,6 52 900 2.350 01/16 06.07.16
051100006660P0530 ET+53 5x110 66,6 5/110 66,6 53 900 2.350 01/16 06.07.16
051100006660P0540 ET+54 5x110 66,6 5/110 66,6 54 900 2.350 01/16 06.07.16
051120006660P0130 ET+13 5x112 66,6 5/112 66,6 13 900 2.350 01/16 01.02.18
051120006660P0140 ET+14 5x112 66,6 5/112 66,6 14 900 2.350 01/16 01.02.18
051120006660P0150 ET+15 5x112 66,6 5/112 66,6 15 900 2.350 01/16 01.02.18
051120006660P0160 ET+16 5x112 66,6 5/112 66,6 16 900 2.350 01/16 01.02.18
051120006660P0170 ET+17 5x112 66,6 5/112 66,6 17 900 2.350 01/16 01.02.18
051120007260P0230 ET+23 5x112 72,6 5/112 72,6 23 900 2.350 01/16 18.02.16
051120007260P0240 ET+24 5x112 72,6 5/112 72,6 24 900 2.350 01/16 18.02.16
051120007260P0250 ET+25 5x112 72,6 5/112 72,6 25 900 2.350 01/16 18.02.16
051120007260P0260 ET+26 5x112 72,6 5/112 72,6 26 900 2.350 01/16 18.02.16
051120007260P0270 ET+27 5x112 72,6 5/112 72,6 27 900 2.350 01/16 18.02.16
051120007260P0350 ET+35 5x112 72,6 5/112 72,6 35 900 2.350 01/16 18.02.16
051120007260P0360 ET+36 5x112 72,6 5/112 72,6 36 900 2.350 01/16 18.02.16
051120007260P0370 ET+37 5x112 72,6 5/112 72,6 37 900 2.350 01/16 18.02.16
051120007260P0380 ET+38 5x112 72,6 5/112 72,6 38 900 2.350 01/16 18.02.16
051120007260P0390 ET+39 5x112 72,6 5/112 72,6 39 900 2.350 01/16 18.02.16
051120007260P0420 ET+42 5x112 72,6 5/112 72,6 42 900 2.350 01/16 18.02.16
Prüflabor Süd GmbH · Groß Floyen 12 · 24616 Brokstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2015-TB-PSA-0076-NT8
Stand: 09.01.2020

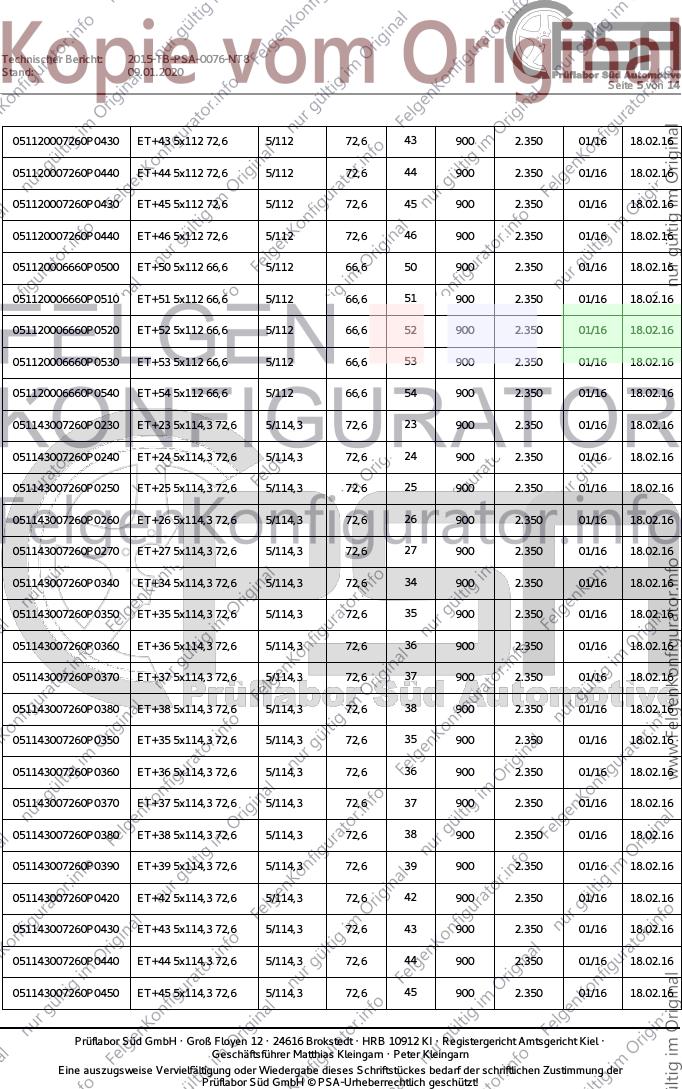

Seite 5 von 14
051120007260P0430 ET+43 5x112 72,6 5/112 72,6 43 900 2.350 01/16 18.02.16
051120007260P0440 ET+44 5x112 72,6 5/112 72,6 44 900 2.350 01/16 18.02.16
051120007260P0430 ET+45 5x112 72,6 5/112 72,6 45 900 2.350 01/16 18.02.16
051120007260P0440 ET+46 5x112 72,6 5/112 72,6 46 900 2.350 01/16 18.02.16
051120006660P0500 ET+50 5x112 66,6 5/112 66,6 50 900 2.350 01/16 18.02.16
051120006660P0510 ET+51 5x112 66,6 5/112 66,6 51 900 2.350 01/16 18.02.16
051120006660P0520 ET+52 5x112 66,6 5/112 66,6 52 900 2.350 01/16 18.02.16
051120006660P0530 ET+53 5x112 66,6 5/112 66,6 53 900 2.350 01/16 18.02.16
051120006660P0540 ET+54 5x112 66,6 5/112 66,6 54 900 2.350 01/16 18.02.16
051143007260P0230 ET+23 5x114,3 72,6 5/114,3 72,6 23 900 2.350 01/16 18.02.16
051143007260P0240 ET+24 5x114,3 72,6 5/114,3 72,6 24 900 2.350 01/16 18.02.16
051143007260P0250 ET+25 5x114,3 72,6 5/114,3 72,6 25 900 2.350 01/16 18.02.16
051143007260P0260 ET+26 5x114,3 72,6 5/114,3 72,6 26 900 2.350 01/16 18.02.16
051143007260P0270 ET+27 5x114,3 72,6 5/114,3 72,6 27 900 2.350 01/16 18.02.16
051143007260P0340 ET+34 5x114,3 72,6 5/114,3 72,6 34 900 2.350 01/16 18.02.16
051143007260P0350 ET+35 5x114,3 72,6 5/114,3 72,6 35 900 2.350 01/16 18.02.16
051143007260P0360 ET+36 5x114,3 72,6 5/114,3 72,6 36 900 2.350 01/16 18.02.16
051143007260P0370 ET+37 5x114,3 72,6 5/114,3 72,6 37 900 2.350 01/16 18.02.16
051143007260P0380 ET+38 5x114,3 72,6 5/114,3 72,6 38 900 2.350 01/16 18.02.16
051143007260P0350 ET+35 5x114,3 72,6 5/114,3 72,6 35 900 2.350 01/16 18.02.16
051143007260P0360 ET+36 5x114,3 72,6 5/114,3 72,6 36 900 2.350 01/16 18.02.16
051143007260P0370 ET+37 5x114,3 72,6 5/114,3 72,6 37 900 2.350 01/16 18.02.16
051143007260P0380 ET+38 5x114,3 72,6 5/114,3 72,6 38 900 2.350 01/16 18.02.16
051143007260P0390 ET+39 5x114,3 72,6 5/114,3 72,6 39 900 2.350 01/16 18.02.16
051143007260P0420 ET+42 5x114,3 72,6 5/114,3 72,6 42 900 2.350 01/16 18.02.16
051143007260P0430 ET+43 5x114,3 72,6 5/114,3 72,6 43 900 2.350 01/16 18.02.16
051143007260P0440 ET+44 5x114,3 72,6 5/114,3 72,6 44 900 2.350 01/16 18.02.16
051143007260P0450 ET+45 5x114,3 72,6 5/114,3 72,6 45 900 2.350 01/16 18.02.16
Prüflabor Süd GmbH · Groß Floyen 12 · 24616 Brokstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2015-TB-PSA-0076-NT8
Stand: 09.01.2020
Seite 6 von 14
051143007260P0460 ET+46 5x114,3 72,6 5/114,3 72,6 46 900 2.350 01/16 18.02.16
051150007260P0230 ET+23 5x115 72,6 5/115 72,6 23 900 2.350 01/16 18.02.16
051150007260P0240 ET+24 5x115 72,6 5/115 72,6 24 900 2.350 01/16 18.02.16
051150007260P0250 ET+25 5x115 72,6 5/115 72,6 25 900 2.350 01/16 18.02.16
051150007260P0260 ET+26 5x115 72,6 5/115 72,6 26 900 2.350 01/16 18.02.16
051150007260P0270 ET+27 5x115 72,6 5/115 72,6 27 900 2.350 01/16 18.02.16
051150007260P0340 ET+34 5x115 72,6 5/115 72,6 34 900 2.350 01/16 18.02.16
051150007260P0350 ET+35 5x115 72,6 5/115 72,6 35 900 2.350 01/16 18.02.16
051150007260P0360 ET+36 5x115 72,6 5/115 72,6 36 900 2.350 01/16 18.02.16
051150007260P0370 ET+37 5x115 72,6 5/115 72,6 37 900 2.350 01/16 18.02.16
051150007260P0380 ET+38 5x115 72,6 5/115 72,6 38 900 2.350 01/16 18.02.16
051150007260P0390 ET+39 5x115 72,6 5/115 72,6 39 900 2.350 01/16 18.02.16
051150007260P0420 ET+42 5x115 72,6 5/115 72,6 42 900 2.350 01/16 18.02.16
051150007260P0430 ET+43 5x115 72,6 5/115 72,6 43 900 2.350 01/16 18.02.16
051150007260P0440 ET+44 5x115 72,6 5/115 72,6 44 900 2.350 01/16 18.02.16
051150007260P0450 ET+45 5x115 72,6 5/115 72,6 45 900 2.350 01/16 18.02.16
051150007260P0460 ET+46 5x115 72,6 5/115 72,6 46 900 2.350 01/16 18.02.16
051180007260P0230 ET+23 5x118 72,6 5/118 72,6 23 900 2.350 01/16 18.02.16
051180007260P0240 ET+24 5x118 72,6 5/118 72,6 24 900 2.350 01/16 18.02.16
051180007260P0250 ET+25 5x118 72,6 5/118 72,6 25 900 2.350 01/16 18.02.16
051180007260P0260 ET+26 5x118 72,6 5/118 72,6 26 900 2.350 01/16 18.02.16
051180007260P0270 ET+27 5x118 72,6 5/118 72,6 27 900 2.350 01/16 18.02.16
051180007410P0340 ET+34 5x118 74,1 5/118 74,1 34 900 2.350 01/16 18.02.16
051180007410P0350 ET+35 5x118 74,1 5/118 74,1 35 900 2.350 01/16 18.02.16
051180007410P0360 ET+36 5x118 74,1 5/118 74,1 36 900 2.350 01/16 18.02.16
051180007410P0370 ET+37 5x118 74,1 5/118 74,1 37 900 2.350 01/16 18.02.16
051180007410P0380 ET+38 5x118 74,1 5/118 74,1 38 900 2.350 01/16 18.02.16
051180007410P0390 ET+39 5x118 74,1 5/118 74,1 39 900 2.350 01/16 18.02.16
Prüflabor Süd GmbH · Groß Floyen 12 · 24616 Brokstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2015-TB-PSA-0076-NT8
Stand: 09.01.2020
Seite 7 von 14
051180007260P0420 ET+42 5x118 72,6 5/118 72,6 42 900 2.350 01/16 18.02.16
051180007260P0430 ET+43 5x118 72,6 5/118 72,6 43 900 2.350 01/16 18.02.16
051180007260P0440 ET+44 5x118 72,6 5/118 72,6 44 900 2.350 01/16 18.02.16
051180007260P0450 ET+45 5x118 72,6 5/118 72,6 45 900 2.350 01/16 18.02.16
051180007260P0460 ET+46 5x118 72,6 5/118 72,6 46 900 2.350 01/16 18.02.16
051200007410P0120 ET+12 5x120 72,6 5/120 72,6 12 750 2.350 06/19 09.01.20
051200007410P0130 ET+13 5x120 72,6 5/120 72,6 13 750 2.350 06/19 09.01.20
051200007410P0140 ET+14 5x120 72,6 5/120 72,6 14 750 2.350 06/19 09.01.20
051200007410P0150 ET+15 5x120 72,6 5/120 72,6 15 750 2.350 06/19 09.01.20
051200007410P0160 ET+16 5x120 72,6 5/120 72,6 16 750 2.350 06/19 09.01.20
051200007410P0230 ET+23 5x120 74,1 5/120 74,1 23 900 2.350 01/16 04.01.17
051200007410P0240 ET+24 5x120 74,1 5/120 74,1 24 900 2.350 01/16 04.01.17
051200007410P0250 ET+25 5x120 74,1 5/120 74,1 25 900 2.350 01/16 04.01.17
051200007410P0260 ET+26 5x120 74,1 5/120 74,1 26 900 2.350 01/16 04.01.17
051200007410P0270 ET+27 5x120 74,1 5/120 74,1 27 900 2.350 01/16 04.01.17
051200007410P0340 ET+34 5x120 74,1 5/120 74,1 34 900 2.350 01/16 18.02.16
051200007410P0350 ET+35 5x120 74,1 5/120 74,1 35 900 2.350 01/16 18.02.16
051200007410P0360 ET+36 5x120 74,1 5/120 74,1 36 900 2.350 01/16 18.02.16
051200007410P0370 ET+37 5x120 74,1 5/120 74,1 37 900 2.350 01/16 18.02.16
051200007410P0380 ET+38 5x120 74,1 5/120 74,1 38 900 2.350 01/16 18.02.16
051200007410P0390 ET+39 5x120 74,1 5/120 74,1 39 900 2.350 01/16 18.02.16
051200006510P0420 ET+42 5x120 65,1 5/120 65,1 42 900 2.350 01/16 18.02.16
051200006510P0430 ET+43 5x120 65,1 5/120 65,1 43 900 2.350 01/16 18.02.16
051200006510P0440 ET+44 5x120 65,1 5/120 65,1 44 900 2.350 01/16 18.02.16
051200006510P0450 ET+45 5x120 65,1 5/120 65,1 45 900 2.350 01/16 18.02.16
051200006510P0460 ET+46 5x120 65,1 5/120 65,1 46 900 2.350 01/16 18.02.16
051200007410P0420 ET+42 5x120 74,1 5/120 74,1 42 900 2.350 01/16 18.02.16
051200007410P0430 ET+43 5x120 74,1 5/120 74,1 43 900 2.350 01/16 18.02.16
Prüflabor Süd GmbH · Groß Floyen 12 · 24616 Brokstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2015-TB-PSA-0076-NT8
Stand: 09.01.2020
Seite 8 von 14

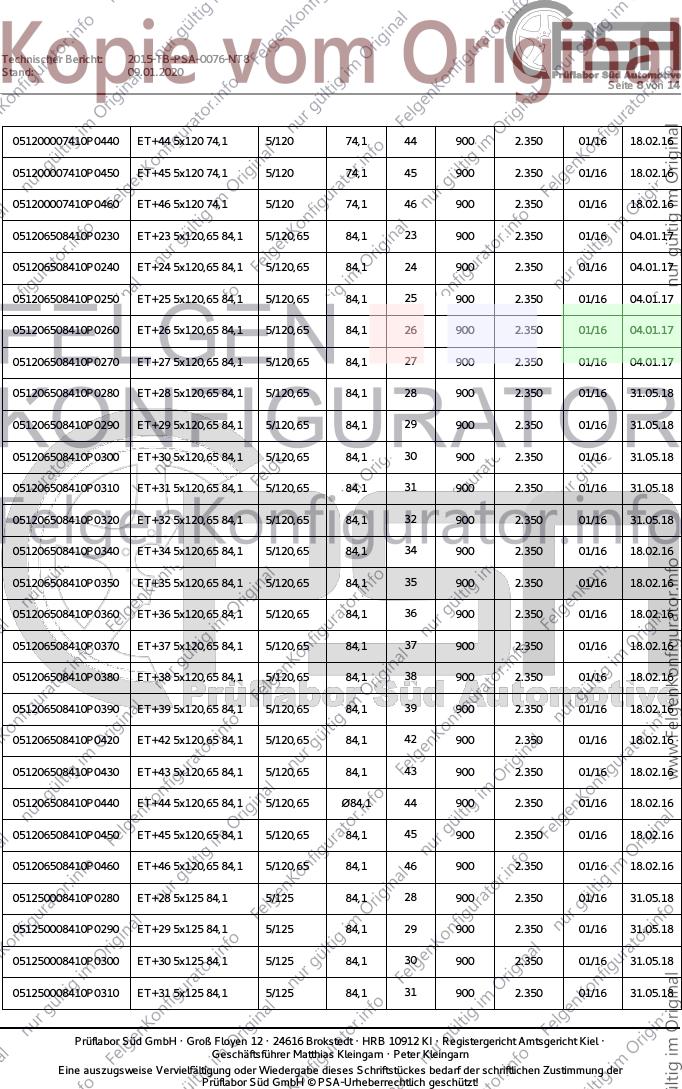

051200007410P0440 ET+44 5x120 74,1 5/120 74,1 44 900 2.350 01/16 18.02.16
051200007410P0450 ET+45 5x120 74,1 5/120 74,1 45 900 2.350 01/16 18.02.16
051200007410P0460 ET+46 5x120 74,1 5/120 74,1 46 900 2.350 01/16 18.02.16
051206508410P0230 ET+23 5x120,65 84,1 5/120,65 84,1 23 900 2.350 01/16 04.01.17
051206508410P0240 ET+24 5x120,65 84,1 5/120,65 84,1 24 900 2.350 01/16 04.01.17
051206508410P0250 ET+25 5x120,65 84,1 5/120,65 84,1 25 900 2.350 01/16 04.01.17
051206508410P0260 ET+26 5x120,65 84,1 5/120,65 84,1 26 900 2.350 01/16 04.01.17
051206508410P0270 ET+27 5x120,65 84,1 5/120,65 84,1 27 900 2.350 01/16 04.01.17
051206508410P0280 ET+28 5x120,65 84,1 5/120,65 84,1 28 900 2.350 01/16 31.05.18
051206508410P0290 ET+29 5x120,65 84,1 5/120,65 84,1 29 900 2.350 01/16 31.05.18
051206508410P0300 ET+30 5x120,65 84,1 5/120,65 84,1 30 900 2.350 01/16 31.05.18
051206508410P0310 ET+31 5x120,65 84,1 5/120,65 84,1 31 900 2.350 01/16 31.05.18
051206508410P0320 ET+32 5x120,65 84,1 5/120,65 84,1 32 900 2.350 01/16 31.05.18
051206508410P0340 ET+34 5x120,65 84,1 5/120,65 84,1 34 900 2.350 01/16 18.02.16
051206508410P0350 ET+35 5x120,65 84,1 5/120,65 84,1 35 900 2.350 01/16 18.02.16
051206508410P0360 ET+36 5x120,65 84,1 5/120,65 84,1 36 900 2.350 01/16 18.02.16
051206508410P0370 ET+37 5x120,65 84,1 5/120,65 84,1 37 900 2.350 01/16 18.02.16
051206508410P0380 ET+38 5x120,65 84,1 5/120,65 84,1 38 900 2.350 01/16 18.02.16
051206508410P0390 ET+39 5x120,65 84,1 5/120,65 84,1 39 900 2.350 01/16 18.02.16
051206508410P0420 ET+42 5x120,65 84,1 5/120,65 84,1 42 900 2.350 01/16 18.02.16
051206508410P0430 ET+43 5x120,65 84,1 5/120,65 84,1 43 900 2.350 01/16 18.02.16
051206508410P0440 ET+44 5x120,65 84,1 5/120,65 Ø84,1 44 900 2.350 01/16 18.02.16
051206508410P0450 ET+45 5x120,65 84,1 5/120,65 84,1 45 900 2.350 01/16 18.02.16
051206508410P0460 ET+46 5x120,65 84,1 5/120,65 84,1 46 900 2.350 01/16 18.02.16
051250008410P0280 ET+28 5x125 84,1 5/125 84,1 28 900 2.350 01/16 31.05.18
051250008410P0290 ET+29 5x125 84,1 5/125 84,1 29 900 2.350 01/16 31.05.18
051250008410P0300 ET+30 5x125 84,1 5/125 84,1 30 900 2.350 01/16 31.05.18
051250008410P0310 ET+31 5x125 84,1 5/125 84,1 31 900 2.350 01/16 31.05.18
Prüflabor Süd GmbH · Groß Floyen 12 · 24616 Brokstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2015-TB-PSA-0076-NT8
Stand: 09.01.2020
Seite 9 von 14

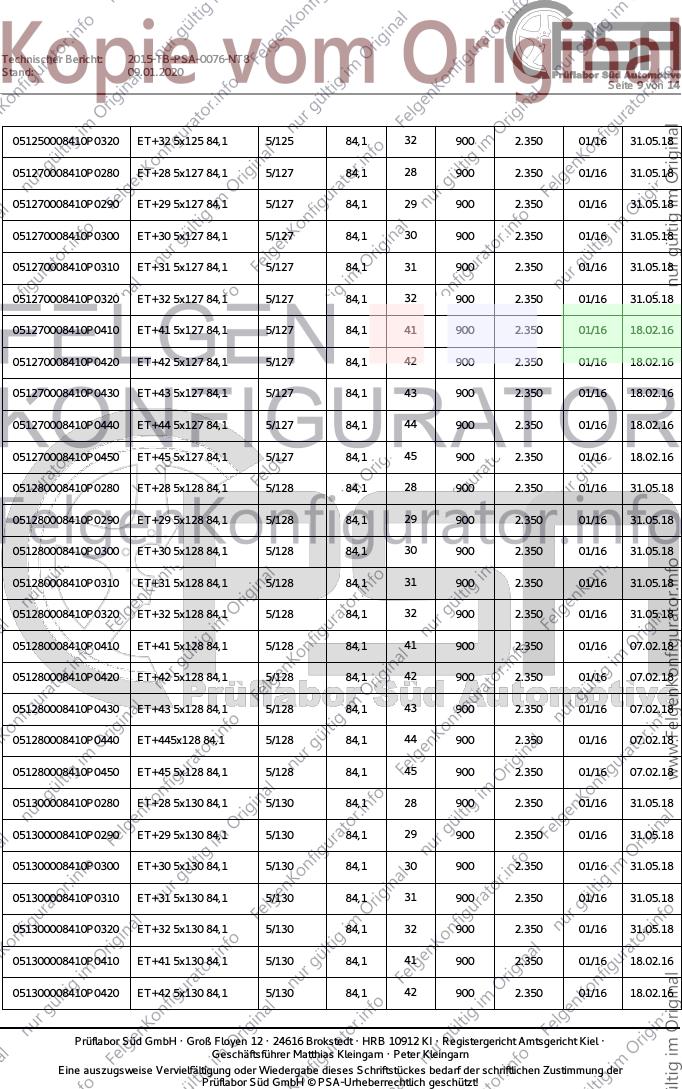

051250008410P0320 ET+32 5x125 84,1 5/125 84,1 32 900 2.350 01/16 31.05.18
051270008410P0280 ET+28 5x127 84,1 5/127 84,1 28 900 2.350 01/16 31.05.18
051270008410P0290 ET+29 5x127 84,1 5/127 84,1 29 900 2.350 01/16 31.05.18
051270008410P0300 ET+30 5x127 84,1 5/127 84,1 30 900 2.350 01/16 31.05.18
051270008410P0310 ET+31 5x127 84,1 5/127 84,1 31 900 2.350 01/16 31.05.18
051270008410P0320 ET+32 5x127 84,1 5/127 84,1 32 900 2.350 01/16 31.05.18
051270008410P0410 ET+41 5x127 84,1 5/127 84,1 41 900 2.350 01/16 18.02.16
051270008410P0420 ET+42 5x127 84,1 5/127 84,1 42 900 2.350 01/16 18.02.16
051270008410P0430 ET+43 5x127 84,1 5/127 84,1 43 900 2.350 01/16 18.02.16
051270008410P0440 ET+44 5x127 84,1 5/127 84,1 44 900 2.350 01/16 18.02.16
051270008410P0450 ET+45 5x127 84,1 5/127 84,1 45 900 2.350 01/16 18.02.16
051280008410P0280 ET+28 5x128 84,1 5/128 84,1 28 900 2.350 01/16 31.05.18
051280008410P0290 ET+29 5x128 84,1 5/128 84,1 29 900 2.350 01/16 31.05.18
051280008410P0300 ET+30 5x128 84,1 5/128 84,1 30 900 2.350 01/16 31.05.18
051280008410P0310 ET+31 5x128 84,1 5/128 84,1 31 900 2.350 01/16 31.05.18
051280008410P0320 ET+32 5x128 84,1 5/128 84,1 32 900 2.350 01/16 31.05.18
051280008410P0410 ET+41 5x128 84,1 5/128 84,1 41 900 2.350 01/16 07.02.18
051280008410P0420 ET+42 5x128 84,1 5/128 84,1 42 900 2.350 01/16 07.02.18
051280008410P0430 ET+43 5x128 84,1 5/128 84,1 43 900 2.350 01/16 07.02.18
051280008410P0440 ET+445x128 84,1 5/128 84,1 44 900 2.350 01/16 07.02.18
051280008410P0450 ET+45 5x128 84,1 5/128 84,1 45 900 2.350 01/16 07.02.18
051300008410P0280 ET+28 5x130 84,1 5/130 84,1 28 900 2.350 01/16 31.05.18
051300008410P0290 ET+29 5x130 84,1 5/130 84,1 29 900 2.350 01/16 31.05.18
051300008410P0300 ET+30 5x130 84,1 5/130 84,1 30 900 2.350 01/16 31.05.18
051300008410P0310 ET+31 5x130 84,1 5/130 84,1 31 900 2.350 01/16 31.05.18
051300008410P0320 ET+32 5x130 84,1 5/130 84,1 32 900 2.350 01/16 31.05.18
051300008410P0410 ET+41 5x130 84,1 5/130 84,1 41 900 2.350 01/16 18.02.16
051300008410P0420 ET+42 5x130 84,1 5/130 84,1 42 900 2.350 01/16 18.02.16
Prüflabor Süd GmbH · Groß Floyen 12 · 24616 Brokstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2015-TB-PSA-0076-NT8
Stand: 09.01.2020
Seite 10 von 14

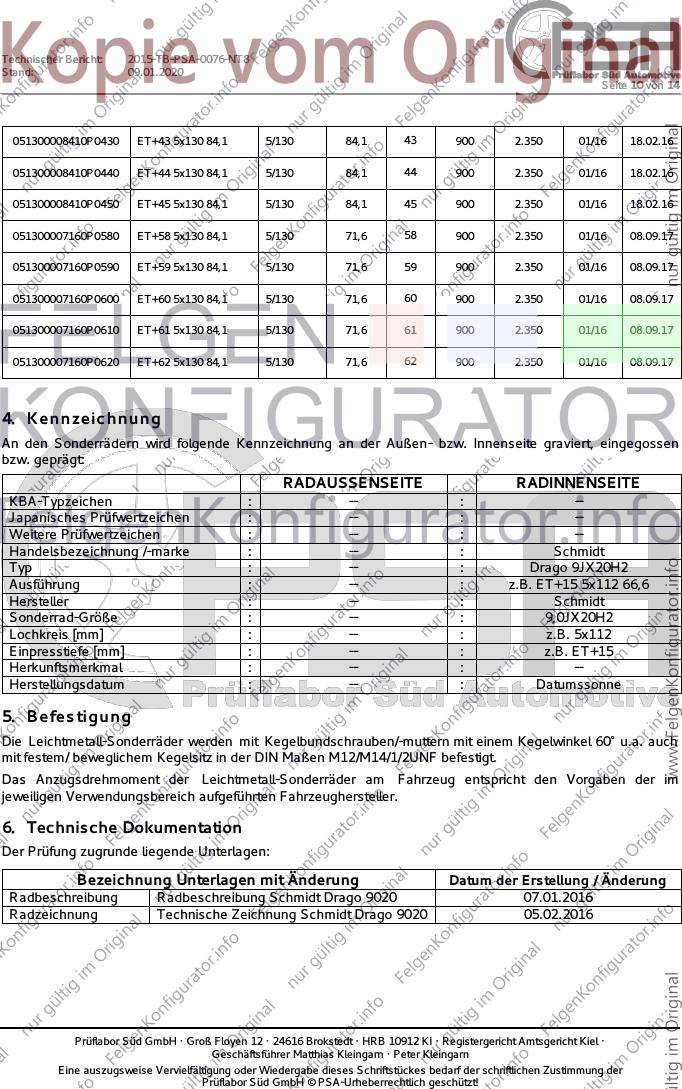

051300008410P0430 ET+43 5x130 84,1 5/130 84,1 43 900 2.350 01/16 18.02.16
051300008410P0440 ET+44 5x130 84,1 5/130 84,1 44 900 2.350 01/16 18.02.16
051300008410P0450 ET+45 5x130 84,1 5/130 84,1 45 900 2.350 01/16 18.02.16
051300007160P0580 ET+58 5x130 84,1 5/130 71,6 58 900 2.350 01/16 08.09.17
051300007160P0590 ET+59 5x130 84,1 5/130 71,6 59 900 2.350 01/16 08.09.17
051300007160P0600 ET+60 5x130 84,1 5/130 71,6 60 900 2.350 01/16 08.09.17
051300007160P0610 ET+61 5x130 84,1 5/130 71,6 61 900 2.350 01/16 08.09.17
051300007160P0620 ET+62 5x130 84,1 5/130 71,6 62 900 2.350 01/16 08.09.17
4. Kennzeichnung
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite graviert, eingegossen
bzw. geprägt:
RADAUSSENSEITE RADINNENSEITE
KBA-Typzeichen : -- : --
Japanisches Prüfwertzeichen : -- : --
Weitere Prüfwertzeichen : -- : --
Handelsbezeichnung /-marke : -- : Schmidt
Typ : -- : Drago 9JX20H2
Ausführung : -- : z.B. ET+15 5x112 66,6
Hersteller : -- : Schmidt
Sonderrad-Größe : -- : 9,0JX20H2
Lochkreis [mm] : -- : z.B. 5x112
Einpresstiefe [mm] : -- : z.B. ET+15
Herkunftsmerkmal : -- : --
Herstellungsdatum : -- : Datumssonne
5. Befestigung
Die Leichtmetall-Sonderräder werden mit Kegelbundschrauben/-muttern mit einem Kegelwinkel 60° u.a. auch
mit festem/ beweglichem Kegelsitz in der DIN Maßen M12/M14/1/2UNF befestigt.
Das Anzugsdrehmoment der Leichtmetall-Sonderräder am Fahrzeug entspricht den Vorgaben der im
jeweiligen Verwendungsbereich aufgeführten Fahrzeughersteller.
6. Technische Dokumentation
Der Prüfung zugrunde liegende Unterlagen:
Bezeichnung Unterlagen mit Änderung Datum der Erstellung / Änderung
Radbeschreibung Radbeschreibung Schmidt Drago 9020 07.01.2016
Radzeichnung Technische Zeichnung Schmidt Drago 9020 05.02.2016
Prüflabor Süd GmbH · Groß Floyen 12 · 24616 Brokstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2015-TB-PSA-0076-NT8
Stand: 09.01.2020
Seite 11 von 14

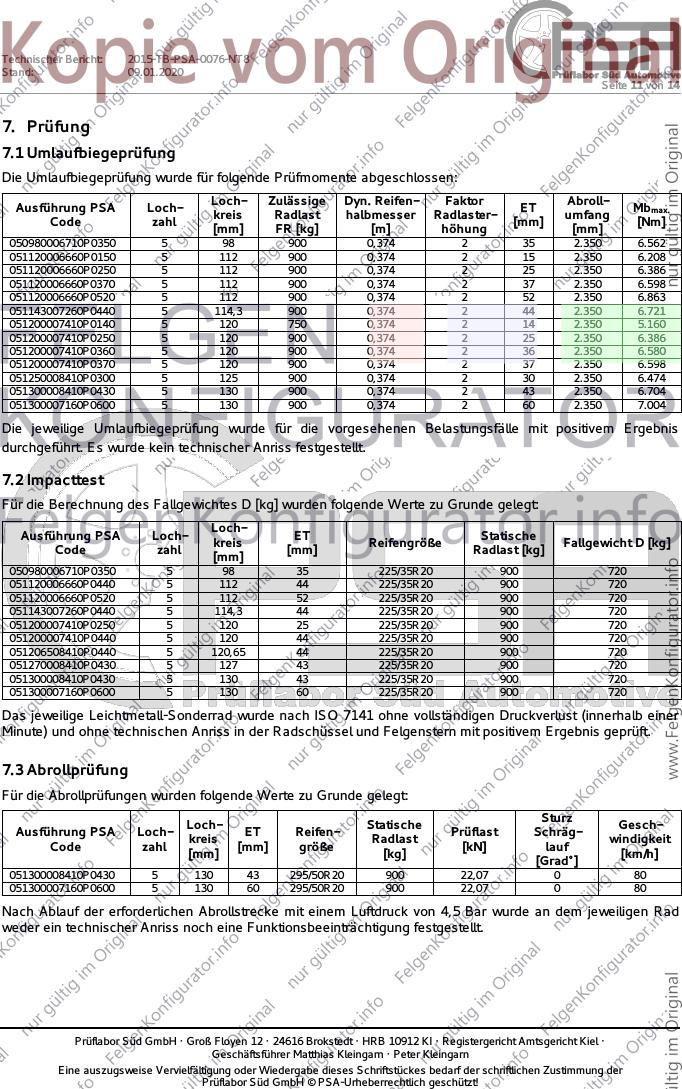

7. Prüfung
7.1 Umlaufbiegeprüfung
Die Umlaufbiegeprüfung wurde für folgende Prüfmomente abgeschlossen:
Loch- Zulässige Dyn. Reifen- Faktor Abroll-
Ausführung PSA Loch- ET Mbmax.
kreis Radlast halbmesser Radlaster- umfang
Code zahl [mm] [Nm]
[mm] FR [kg] [m] höhung [mm]
050980006710P0350 5 98 900 0,374 2 35 2.350 6.562
051120006660P0150 5 112 900 0,374 2 15 2.350 6.208
051120006660P0250 5 112 900 0,374 2 25 2.350 6.386
051120006660P0370 5 112 900 0,374 2 37 2.350 6.598
051120006660P0520 5 112 900 0,374 2 52 2.350 6.863
051143007260P0440 5 114,3 900 0,374 2 44 2.350 6.721
051200007410P0140 5 120 750 0,374 2 14 2.350 5.160
051200007410P0250 5 120 900 0,374 2 25 2.350 6.386
051200007410P0360 5 120 900 0,374 2 36 2.350 6.580
051200007410P0370 5 120 900 0,374 2 37 2.350 6.598
051250008410P0300 5 125 900 0,374 2 30 2.350 6.474
051300008410P0430 5 130 900 0,374 2 43 2.350 6.704
051300007160P0600 5 130 900 0,374 2 60 2.350 7.004
Die jeweilige Umlaufbiegeprüfung wurde für die vorgesehenen Belastungsfälle mit positivem Ergebnis
durchgeführt. Es wurde kein technischer Anriss festgestellt.
7.2 Impacttest
Für die Berechnung des Fallgewichtes D [kg] wurden folgende Werte zu Grunde gelegt:
Loch-
Ausführung PSA Loch- ET Statische
kreis Reifengröße Fallgewicht D [kg]
Code zahl [mm] Radlast [kg]
[mm]
050980006710P0350 5 98 35 225/35R20 900 720
051120006660P0440 5 112 44 225/35R20 900 720
051120006660P0520 5 112 52 225/35R20 900 720
051143007260P0440 5 114,3 44 225/35R20 900 720
051200007410P0250 5 120 25 225/35R20 900 720
051200007410P0440 5 120 44 225/35R20 900 720
051206508410P0440 5 120,65 44 225/35R20 900 720
051270008410P0430 5 127 43 225/35R20 900 720
051300008410P0430 5 130 43 225/35R20 900 720
051300007160P0600 5 130 60 225/35R20 900 720
Das jeweilige Leichtmetall-Sonderrad wurde nach ISO 7141 ohne vollständigen Druckverlust (innerhalb einer
Minute) und ohne technischen Anriss in der Radschüssel und Felgenstern mit positivem Ergebnis geprüft.
7.3 Abrollprüfung
Für die Abrollprüfungen wurden folgende Werte zu Grunde gelegt:
Sturz
Loch- Statische Gesch-
Ausführung PSA Loch- ET Reifen- Prüflast Schräg-
kreis Radlast windigkeit
Code zahl [mm] größe [kN] lauf
[mm] [kg] [km/h]
[Grad°]
051300008410P0430 5 130 43 295/50R20 900 22,07 0 80
051300007160P0600 5 130 60 295/50R20 900 22,07 0 80
Nach Ablauf der erforderlichen Abrollstrecke mit einem Luftdruck von 4,5 Bar wurde an dem jeweiligen Rad
weder ein technischer Anriss noch eine Funktionsbeeinträchtigung festgestellt.
Prüflabor Süd GmbH · Groß Floyen 12 · 24616 Brokstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2015-TB-PSA-0076-NT8
Stand: 09.01.2020
Seite 12 von 14

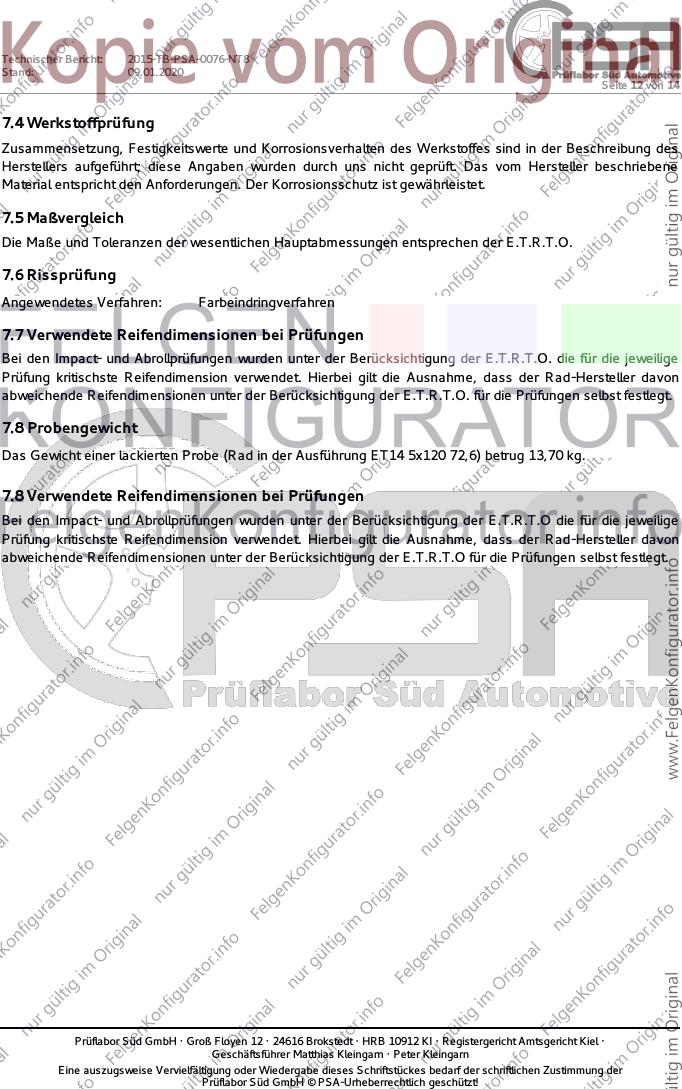

7.4 Werkstoffprüfung
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung des
Herstellers aufgeführt; diese Angaben wurden durch uns nicht geprüft. Das vom Hersteller beschriebene
Material entspricht den Anforderungen. Der Korrosionsschutz ist gewährleistet.
7.5 Maßvergleich
Die Maße und Toleranzen der wesentlichen Hauptabmessungen entsprechen der E.T.R.T.O.
7.6 Rissprüfung
Angewendetes Verfahren: Farbeindringverfahren
7.7 Verwendete Reifendimensionen bei Prüfungen
Bei den Impact- und Abrollprüfungen wurden unter der Berücksichtigung der E.T.R.T.O. die für die jeweilige
Prüfung kritischste Reifendimension verwendet. Hierbei gilt die Ausnahme, dass der Rad-Hersteller davon
abweichende Reifendimensionen unter der Berücksichtigung der E.T.R.T.O. für die Prüfungen selbst festlegt.
7.8 Probengewicht
Das Gewicht einer lackierten Probe (Rad in der Ausführung ET14 5x120 72,6) betrug 13,70 kg.
7.8 Verwendete Reifendimensionen bei Prüfungen
Bei den Impact- und Abrollprüfungen wurden unter der Berücksichtigung der E.T.R.T.O die für die jeweilige
Prüfung kritischste Reifendimension verwendet. Hierbei gilt die Ausnahme, dass der Rad-Hersteller davon
abweichende Reifendimensionen unter der Berücksichtigung der E.T.R.T.O für die Prüfungen selbst festlegt.
Prüflabor Süd GmbH · Groß Floyen 12 · 24616 Brokstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2015-TB-PSA-0076-NT8
Stand: 09.01.2020
Seite 13 von 14

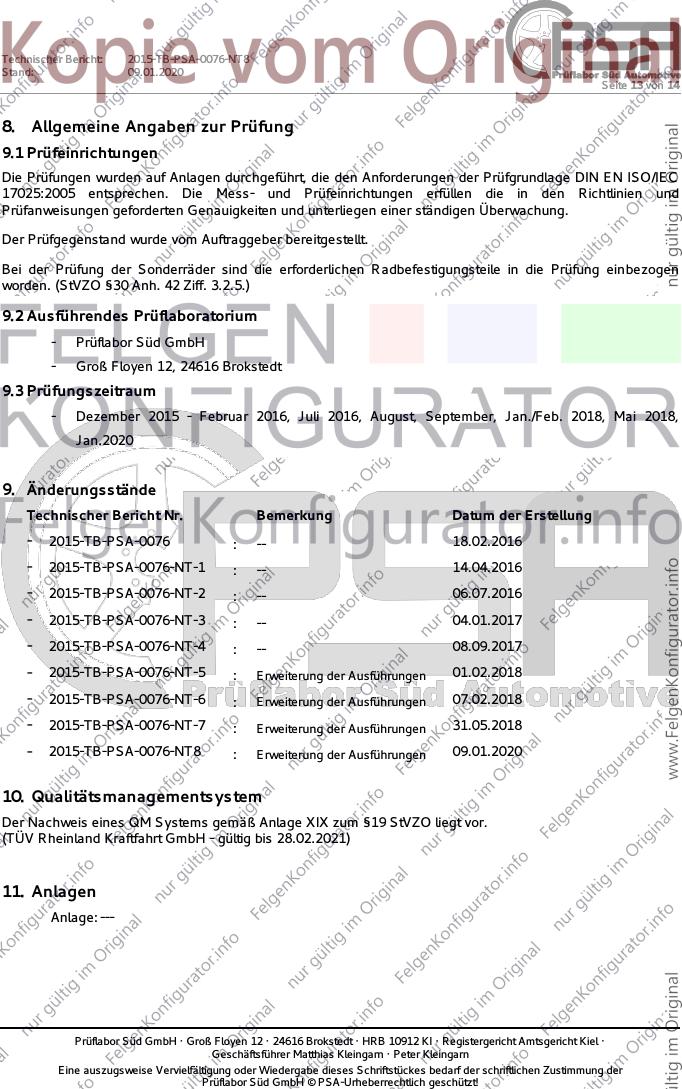

8. Allgemeine Angaben zur Prüfung
9.1 Prüfeinrichtungen
Die Prüfungen wurden auf Anlagen durchgeführt, die den Anforderungen der Prüfgrundlage DIN EN ISO/IEC
17025:2005 entsprechen. Die Mess- und Prüfeinrichtungen erfüllen die in den Richtlinien und
Prüfanweisungen geforderten Genauigkeiten und unterliegen einer ständigen Überwachung.
Der Prüfgegenstand wurde vom Auftraggeber bereitgestellt.
Bei der Prüfung der Sonderräder sind die erforderlichen Radbefestigungsteile in die Prüfung einbezogen
worden. (StVZO §30 Anh. 42 Ziff. 3.2.5.)
9.2 Ausführendes Prüflaboratorium
- Prüflabor Süd GmbH
- Groß Floyen 12, 24616 Brokstedt
9.3 Prüfungszeitraum
- Dezember 2015 - Februar 2016, Juli 2016, August, September, Jan./Feb. 2018, Mai 2018,
Jan.2020
9. Änderungsstände
Technischer Bericht Nr. Bemerkung Datum der Erstellung
- 2015-TB-PSA-0076 : -- 18.02.2016
- 2015-TB-PSA-0076-NT-1 : -- 14.04.2016
- 2015-TB-PSA-0076-NT-2 : -- 06.07.2016
- 2015-TB-PSA-0076-NT-3 : -- 04.01.2017
- 2015-TB-PSA-0076-NT-4 : -- 08.09.2017
- 2015-TB-PSA-0076-NT-5 : Erweiterung der Ausführungen 01.02.2018
- 2015-TB-PSA-0076-NT-6 : Erweiterung der Ausführungen 07.02.2018
- 2015-TB-PSA-0076-NT-7 : Erweiterung der Ausführungen 31.05.2018
- 2015-TB-PSA-0076-NT8 : Erweiterung der Ausführungen 09.01.2020
10. Qualitätsmanagementsystem
Der Nachweis eines QM Systems gemäß Anlage XIX zum §19 StVZO liegt vor.
(TÜV Rheinland Kraftfahrt GmbH - gültig bis 28.02.2021)
11. Anlagen
Anlage: ---
Prüflabor Süd GmbH · Groß Floyen 12 · 24616 Brokstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2015-TB-PSA-0076-NT8
Stand: 09.01.2020
Seite 14 von 14

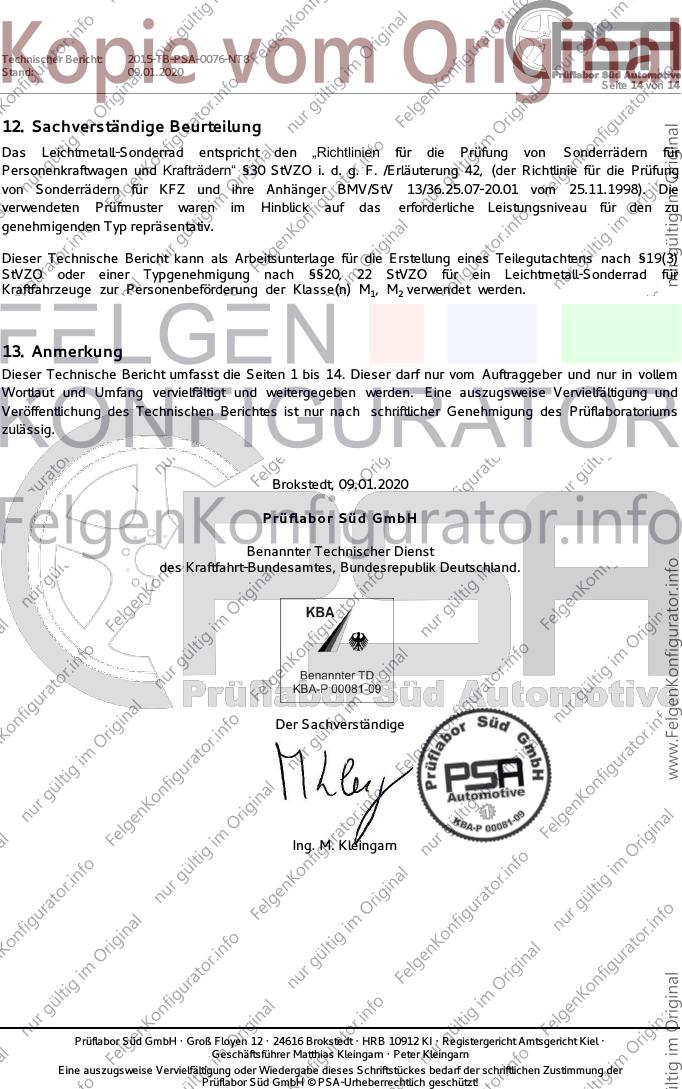

12. Sachverständige Beurteilung
Das Leichtmetall-Sonderrad entspricht den „Richtlinien für die Prüfung von Sonderrädern für
Personenkraftwagen und Krafträdern“ §30 StVZO i. d. g. F. /Erläuterung 42, (der Richtlinie für die Prüfung
von Sonderrädern für KFZ und ihre Anhänger BMV/StV 13/36.25.07-20.01 vom 25.11.1998). Die
verwendeten Prüfmuster waren im Hinblick auf das erforderliche Leistungsniveau für den zu
genehmigenden Typ repräsentativ.
Dieser Technische Bericht kann als Arbeitsunterlage für die Erstellung eines Teilegutachtens nach §19(3)
StVZO oder einer Typgenehmigung nach §§20, 22 StVZO für ein Leichtmetall-Sonderrad für
Kraftfahrzeuge zur Personenbeförderung der Klasse(n) M1, M2 verwendet werden.
13. Anmerkung
Dieser Technische Bericht umfasst die Seiten 1 bis 14. Dieser darf nur vom Auftraggeber und nur in vollem
Wortlaut und Umfang vervielfältigt und weitergegeben werden. Eine auszugsweise Vervielfältigung und
Veröffentlichung des Technischen Berichtes ist nur nach schriftlicher Genehmigung des Prüflaboratoriums
zulässig.
Brokstedt, 09.01.2020
Prüflabor Süd GmbH
Benannter Technischer Dienst
des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Der Sachverständige
Ing. M. Kleingarn
Prüflabor Süd GmbH · Groß Floyen 12 · 24616 Brokstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
