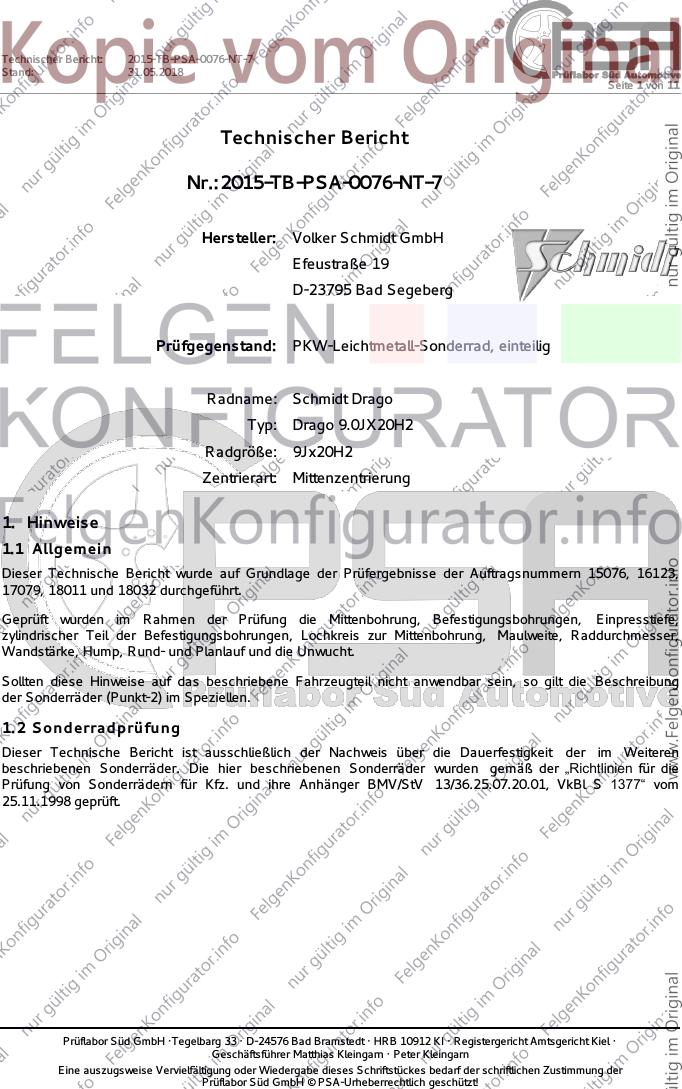

Technischer Bericht: 2015-TB-PSA-0076-NT-7
Stand: 31.05.2018
Seite 1 von 11
Technischer Bericht
Nr.:2015-TB-PSA-0076-NT-7
Hersteller: Volker Schmidt GmbH
Efeustraße 19
D-23795 Bad Segeberg
Prüfgegenstand: PKW-Leichtmetall-Sonderrad, einteilig
Radname: Schmidt Drago
Typ: Drago 9.0JX20H2
Radgröße: 9Jx20H2
Zentrierart: Mittenzentrierung
1. Hinweise
1.1 Allgemein
Dieser Technische Bericht wurde auf Grundlage der Prüfergebnisse der Auftragsnummern 15076, 16123,
17079, 18011 und 18032 durchgeführt.
Geprüft wurden im Rahmen der Prüfung die Mittenbohrung, Befestigungsbohrungen, Einpresstiefe,
zylindrischer Teil der Befestigungsbohrungen, Lochkreis zur Mittenbohrung, Maulweite, Raddurchmesser,
Wandstärke, Hump, Rund- und Planlauf und die Unwucht.
Sollten diese Hinweise auf das beschriebene Fahrzeugteil nicht anwendbar sein, so gilt die Beschreibung
der Sonderräder (Punkt-2) im Speziellen.
1.2 Sonderradprüfung
Dieser Technische Bericht ist ausschließlich der Nachweis über die Dauerfestigkeit der im Weiteren
beschriebenen Sonderräder. Die hier beschriebenen Sonderräder wurden gemäß der „Richtlinien für die
Prüfung von Sonderrädern für Kfz. und ihre Anhänger BMV/StV 13/36.25.07.20.01, VkBl S 1377“ vom
25.11.1998 geprüft.
Prüflabor Süd GmbH ·Tegelbarg 33 · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2015-TB-PSA-0076-NT-7
Stand: 31.05.2018
Seite 2 von 11

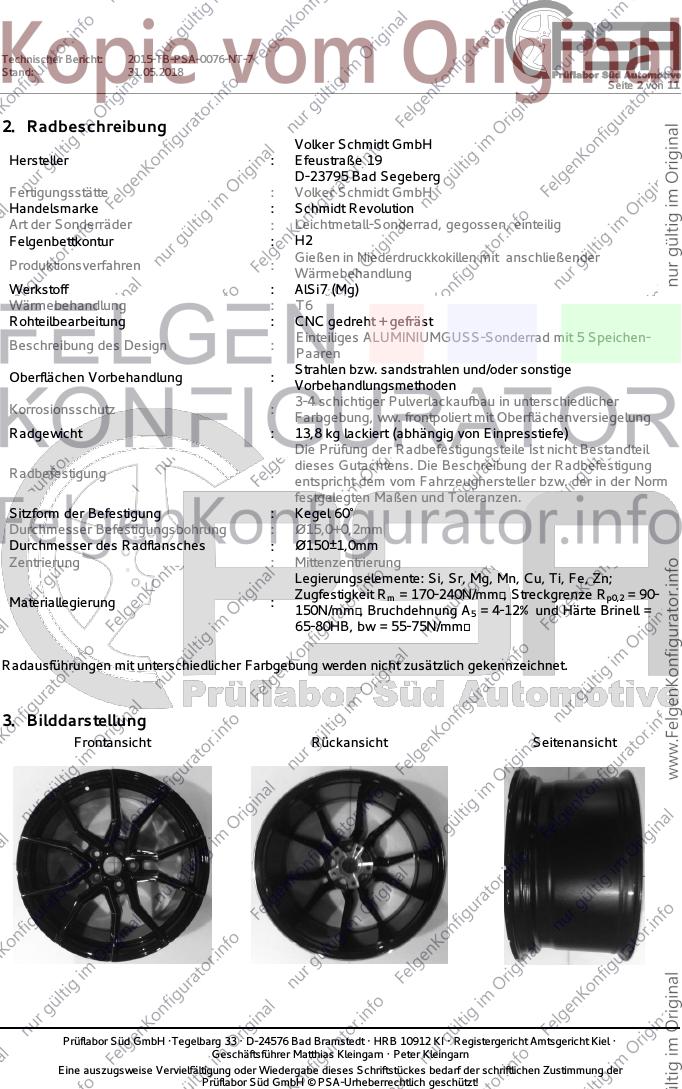

2. Radbeschreibung
Volker Schmidt GmbH
Hersteller : Efeustraße 19
D-23795 Bad Segeberg
Fertigungsstätte : Volker Schmidt GmbH
Handelsmarke : Schmidt Revolution
Art der Sonderräder : Leichtmetall-Sonderrad, gegossen, einteilig
Felgenbettkontur : H2
Gießen in Niederdruckkokillen mit anschließender
Produktionsverfahren :
Wärmebehandlung
Werkstoff : AlSi7 (Mg)
Wärmebehandlung : T6
Rohteilbearbeitung : CNC gedreht + gefräst
Einteiliges ALUMINIUMGUSS-Sonderrad mit 5 Speichen-
Beschreibung des Design :
Paaren
Strahlen bzw. sandstrahlen und/oder sonstige
Oberflächen Vorbehandlung :
Vorbehandlungsmethoden
3-4 schichtiger Pulverlackaufbau in unterschiedlicher
Korrosionsschutz :
Farbgebung, ww. frontpoliert mit Oberflächenversiegelung
Radgewicht : 13,8 kg lackiert (abhängig von Einpresstiefe)
Die Prüfung der Radbefestigungsteile ist nicht Bestandteil
dieses Gutachtens. Die Beschreibung der Radbefestigung
Radbefestigung :
entspricht dem vom Fahrzeughersteller bzw. der in der Norm
festgelegten Maßen und Toleranzen.
Sitzform der Befestigung : Kegel 60°
Durchmesser Befestigungsbohrung : Ø15,0+0,2mm
Durchmesser des Radflansches : Ø150±1,0mm
Zentrierung : Mittenzentrierung
Legierungselemente: Si, Sr, Mg, Mn, Cu, Ti, Fe, Zn;
Zugfestigkeit Rm = 170-240N/mm², Streckgrenze Rp0,2 = 90-
Materiallegierung :
150N/mm², Bruchdehnung A5 = 4-12% und Härte Brinell =
65-80HB, bw = 55-75N/mm²
Radausführungen mit unterschiedlicher Farbgebung werden nicht zusätzlich gekennzeichnet.
3. Bilddarstellung
Frontansicht Rückansicht Seitenansicht
Prüflabor Süd GmbH ·Tegelbarg 33 · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2015-TB-PSA-0076-NT-7
Stand: 31.05.2018
Seite 3 von 11

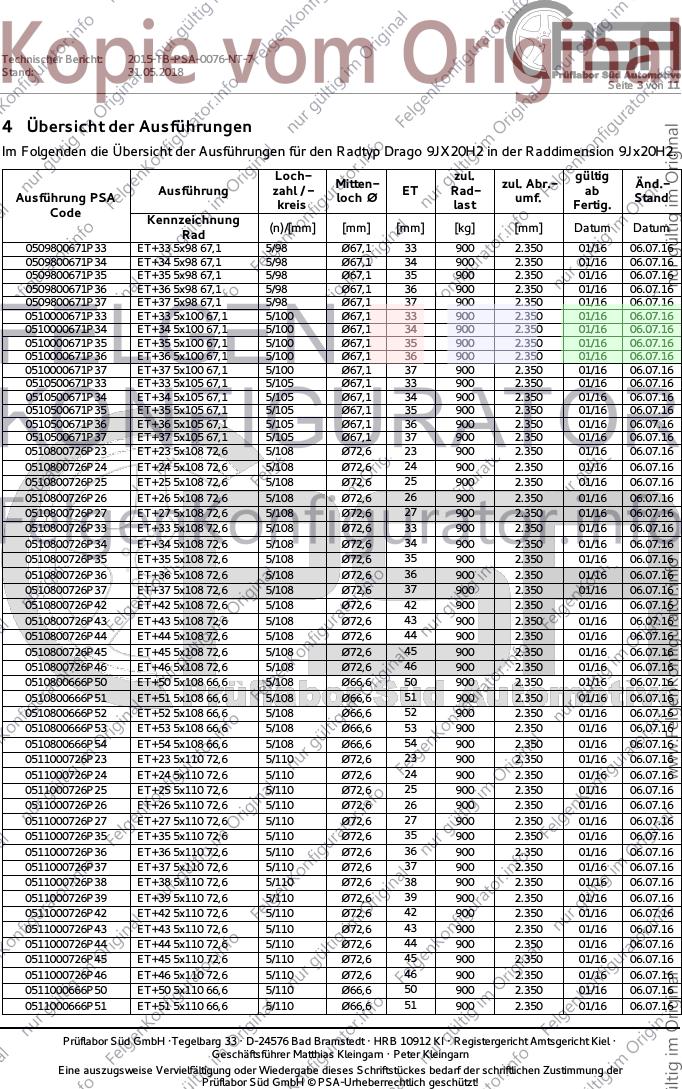

4. Übersicht der Ausführungen
Im Folgenden die Übersicht der Ausführungen für den Radtyp Drago 9JX20H2 in der Raddimension 9Jx20H2.
Loch- zul. gültig
Mitten- zul. Abr.- Änd.-
Ausführung zahl / - ET Rad- ab
Ausführung PSA loch Ø umf. Stand
kreis last Fertig.
Code
Kennzeichnung
(n)/[mm] [mm] [mm] [kg] [mm] Datum Datum
Rad
0509800671P33 ET+33 5x98 67,1 5/98 Ø67,1 33 900 2.350 01/16 06.07.16
0509800671P34 ET+34 5x98 67,1 5/98 Ø67,1 34 900 2.350 01/16 06.07.16
0509800671P35 ET+35 5x98 67,1 5/98 Ø67,1 35 900 2.350 01/16 06.07.16
0509800671P36 ET+36 5x98 67,1 5/98 Ø67,1 36 900 2.350 01/16 06.07.16
0509800671P37 ET+37 5x98 67,1 5/98 Ø67,1 37 900 2.350 01/16 06.07.16
0510000671P33 ET+33 5x100 67,1 5/100 Ø67,1 33 900 2.350 01/16 06.07.16
0510000671P34 ET+34 5x100 67,1 5/100 Ø67,1 34 900 2.350 01/16 06.07.16
0510000671P35 ET+35 5x100 67,1 5/100 Ø67,1 35 900 2.350 01/16 06.07.16
0510000671P36 ET+36 5x100 67,1 5/100 Ø67,1 36 900 2.350 01/16 06.07.16
0510000671P37 ET+37 5x100 67,1 5/100 Ø67,1 37 900 2.350 01/16 06.07.16
0510500671P33 ET+33 5x105 67,1 5/105 Ø67,1 33 900 2.350 01/16 06.07.16
0510500671P34 ET+34 5x105 67,1 5/105 Ø67,1 34 900 2.350 01/16 06.07.16
0510500671P35 ET+35 5x105 67,1 5/105 Ø67,1 35 900 2.350 01/16 06.07.16
0510500671P36 ET+36 5x105 67,1 5/105 Ø67,1 36 900 2.350 01/16 06.07.16
0510500671P37 ET+37 5x105 67,1 5/105 Ø67,1 37 900 2.350 01/16 06.07.16
0510800726P23 ET+23 5x108 72,6 5/108 Ø72,6 23 900 2.350 01/16 06.07.16
0510800726P24 ET+24 5x108 72,6 5/108 Ø72,6 24 900 2.350 01/16 06.07.16
0510800726P25 ET+25 5x108 72,6 5/108 Ø72,6 25 900 2.350 01/16 06.07.16
0510800726P26 ET+26 5x108 72,6 5/108 Ø72,6 26 900 2.350 01/16 06.07.16
0510800726P27 ET+27 5x108 72,6 5/108 Ø72,6 27 900 2.350 01/16 06.07.16
0510800726P33 ET+33 5x108 72,6 5/108 Ø72,6 33 900 2.350 01/16 06.07.16
0510800726P34 ET+34 5x108 72,6 5/108 Ø72,6 34 900 2.350 01/16 06.07.16
0510800726P35 ET+35 5x108 72,6 5/108 Ø72,6 35 900 2.350 01/16 06.07.16
0510800726P36 ET+36 5x108 72,6 5/108 Ø72,6 36 900 2.350 01/16 06.07.16
0510800726P37 ET+37 5x108 72,6 5/108 Ø72,6 37 900 2.350 01/16 06.07.16
0510800726P42 ET+42 5x108 72,6 5/108 Ø72,6 42 900 2.350 01/16 06.07.16
0510800726P43 ET+43 5x108 72,6 5/108 Ø72,6 43 900 2.350 01/16 06.07.16
0510800726P44 ET+44 5x108 72,6 5/108 Ø72,6 44 900 2.350 01/16 06.07.16
0510800726P45 ET+45 5x108 72,6 5/108 Ø72,6 45 900 2.350 01/16 06.07.16
0510800726P46 ET+46 5x108 72,6 5/108 Ø72,6 46 900 2.350 01/16 06.07.16
0510800666P50 ET+50 5x108 66,6 5/108 Ø66,6 50 900 2.350 01/16 06.07.16
0510800666P51 ET+51 5x108 66,6 5/108 Ø66,6 51 900 2.350 01/16 06.07.16
0510800666P52 ET+52 5x108 66,6 5/108 Ø66,6 52 900 2.350 01/16 06.07.16
0510800666P53 ET+53 5x108 66,6 5/108 Ø66,6 53 900 2.350 01/16 06.07.16
0510800666P54 ET+54 5x108 66,6 5/108 Ø66,6 54 900 2.350 01/16 06.07.16
0511000726P23 ET+23 5x110 72,6 5/110 Ø72,6 23 900 2.350 01/16 06.07.16
0511000726P24 ET+24 5x110 72,6 5/110 Ø72,6 24 900 2.350 01/16 06.07.16
0511000726P25 ET+25 5x110 72,6 5/110 Ø72,6 25 900 2.350 01/16 06.07.16
0511000726P26 ET+26 5x110 72,6 5/110 Ø72,6 26 900 2.350 01/16 06.07.16
0511000726P27 ET+27 5x110 72,6 5/110 Ø72,6 27 900 2.350 01/16 06.07.16
0511000726P35 ET+35 5x110 72,6 5/110 Ø72,6 35 900 2.350 01/16 06.07.16
0511000726P36 ET+36 5x110 72,6 5/110 Ø72,6 36 900 2.350 01/16 06.07.16
0511000726P37 ET+37 5x110 72,6 5/110 Ø72,6 37 900 2.350 01/16 06.07.16
0511000726P38 ET+38 5x110 72,6 5/110 Ø72,6 38 900 2.350 01/16 06.07.16
0511000726P39 ET+39 5x110 72,6 5/110 Ø72,6 39 900 2.350 01/16 06.07.16
0511000726P42 ET+42 5x110 72,6 5/110 Ø72,6 42 900 2.350 01/16 06.07.16
0511000726P43 ET+43 5x110 72,6 5/110 Ø72,6 43 900 2.350 01/16 06.07.16
0511000726P44 ET+44 5x110 72,6 5/110 Ø72,6 44 900 2.350 01/16 06.07.16
0511000726P45 ET+45 5x110 72,6 5/110 Ø72,6 45 900 2.350 01/16 06.07.16
0511000726P46 ET+46 5x110 72,6 5/110 Ø72,6 46 900 2.350 01/16 06.07.16
0511000666P50 ET+50 5x110 66,6 5/110 Ø66,6 50 900 2.350 01/16 06.07.16
0511000666P51 ET+51 5x110 66,6 5/110 Ø66,6 51 900 2.350 01/16 06.07.16
Prüflabor Süd GmbH ·Tegelbarg 33 · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2015-TB-PSA-0076-NT-7
Stand: 31.05.2018
Seite 4 von 11

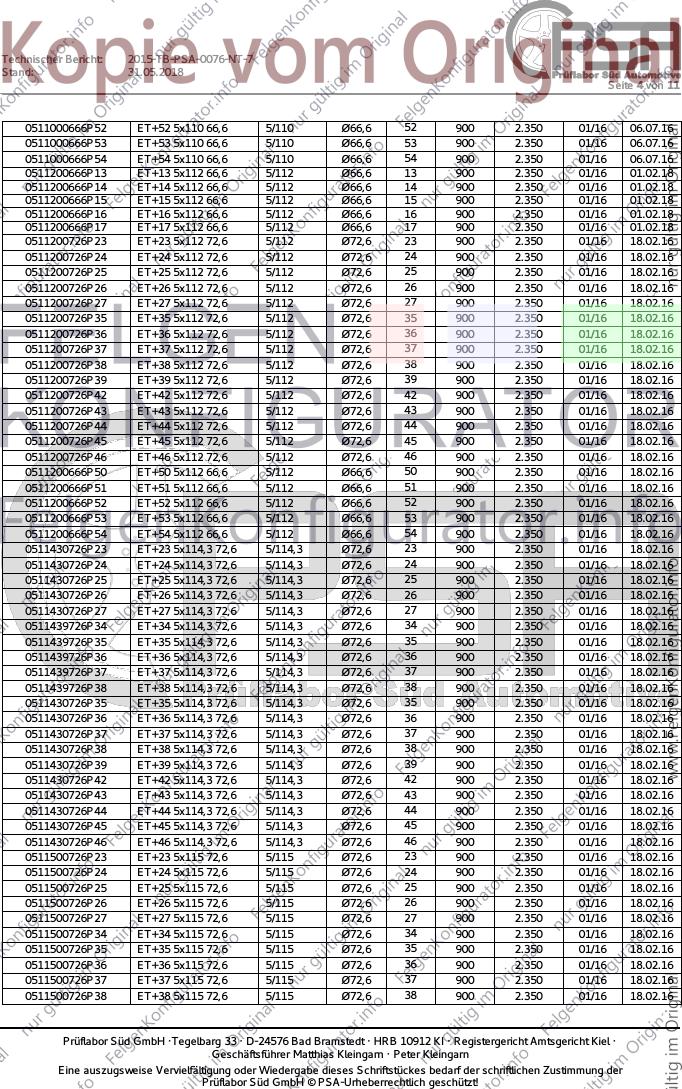

0511000666P52 ET+52 5x110 66,6 5/110 Ø66,6 52 900 2.350 01/16 06.07.16
0511000666P53 ET+53 5x110 66,6 5/110 Ø66,6 53 900 2.350 01/16 06.07.16
0511000666P54 ET+54 5x110 66,6 5/110 Ø66,6 54 900 2.350 01/16 06.07.16
0511200666P13 ET+13 5x112 66,6 5/112 Ø66,6 13 900 2.350 01/16 01.02.18
0511200666P14 ET+14 5x112 66,6 5/112 Ø66,6 14 900 2.350 01/16 01.02.18
0511200666P15 ET+15 5x112 66,6 5/112 Ø66,6 15 900 2.350 01/16 01.02.18
0511200666P16 ET+16 5x112 66,6 5/112 Ø66,6 16 900 2.350 01/16 01.02.18
0511200666P17 ET+17 5x112 66,6 5/112 Ø66,6 17 900 2.350 01/16 01.02.18
0511200726P23 ET+23 5x112 72,6 5/112 Ø72,6 23 900 2.350 01/16 18.02.16
0511200726P24 ET+24 5x112 72,6 5/112 Ø72,6 24 900 2.350 01/16 18.02.16
0511200726P25 ET+25 5x112 72,6 5/112 Ø72,6 25 900 2.350 01/16 18.02.16
0511200726P26 ET+26 5x112 72,6 5/112 Ø72,6 26 900 2.350 01/16 18.02.16
0511200726P27 ET+27 5x112 72,6 5/112 Ø72,6 27 900 2.350 01/16 18.02.16
0511200726P35 ET+35 5x112 72,6 5/112 Ø72,6 35 900 2.350 01/16 18.02.16
0511200726P36 ET+36 5x112 72,6 5/112 Ø72,6 36 900 2.350 01/16 18.02.16
0511200726P37 ET+37 5x112 72,6 5/112 Ø72,6 37 900 2.350 01/16 18.02.16
0511200726P38 ET+38 5x112 72,6 5/112 Ø72,6 38 900 2.350 01/16 18.02.16
0511200726P39 ET+39 5x112 72,6 5/112 Ø72,6 39 900 2.350 01/16 18.02.16
0511200726P42 ET+42 5x112 72,6 5/112 Ø72,6 42 900 2.350 01/16 18.02.16
0511200726P43 ET+43 5x112 72,6 5/112 Ø72,6 43 900 2.350 01/16 18.02.16
0511200726P44 ET+44 5x112 72,6 5/112 Ø72,6 44 900 2.350 01/16 18.02.16
0511200726P45 ET+45 5x112 72,6 5/112 Ø72,6 45 900 2.350 01/16 18.02.16
0511200726P46 ET+46 5x112 72,6 5/112 Ø72,6 46 900 2.350 01/16 18.02.16
0511200666P50 ET+50 5x112 66,6 5/112 Ø66,6 50 900 2.350 01/16 18.02.16
0511200666P51 ET+51 5x112 66,6 5/112 Ø66,6 51 900 2.350 01/16 18.02.16
0511200666P52 ET+52 5x112 66,6 5/112 Ø66,6 52 900 2.350 01/16 18.02.16
0511200666P53 ET+53 5x112 66,6 5/112 Ø66,6 53 900 2.350 01/16 18.02.16
0511200666P54 ET+54 5x112 66,6 5/112 Ø66,6 54 900 2.350 01/16 18.02.16
0511430726P23 ET+23 5x114,3 72,6 5/114,3 Ø72,6 23 900 2.350 01/16 18.02.16
0511430726P24 ET+24 5x114,3 72,6 5/114,3 Ø72,6 24 900 2.350 01/16 18.02.16
0511430726P25 ET+25 5x114,3 72,6 5/114,3 Ø72,6 25 900 2.350 01/16 18.02.16
0511430726P26 ET+26 5x114,3 72,6 5/114,3 Ø72,6 26 900 2.350 01/16 18.02.16
0511430726P27 ET+27 5x114,3 72,6 5/114,3 Ø72,6 27 900 2.350 01/16 18.02.16
0511439726P34 ET+34 5x114,3 72,6 5/114,3 Ø72,6 34 900 2.350 01/16 18.02.16
0511439726P35 ET+35 5x114,3 72,6 5/114,3 Ø72,6 35 900 2.350 01/16 18.02.16
0511439726P36 ET+36 5x114,3 72,6 5/114,3 Ø72,6 36 900 2.350 01/16 18.02.16
0511439726P37 ET+37 5x114,3 72,6 5/114,3 Ø72,6 37 900 2.350 01/16 18.02.16
0511439726P38 ET+38 5x114,3 72,6 5/114,3 Ø72,6 38 900 2.350 01/16 18.02.16
0511430726P35 ET+35 5x114,3 72,6 5/114,3 Ø72,6 35 900 2.350 01/16 18.02.16
0511430726P36 ET+36 5x114,3 72,6 5/114,3 Ø72,6 36 900 2.350 01/16 18.02.16
0511430726P37 ET+37 5x114,3 72,6 5/114,3 Ø72,6 37 900 2.350 01/16 18.02.16
0511430726P38 ET+38 5x114,3 72,6 5/114,3 Ø72,6 38 900 2.350 01/16 18.02.16
0511430726P39 ET+39 5x114,3 72,6 5/114,3 Ø72,6 39 900 2.350 01/16 18.02.16
0511430726P42 ET+42 5x114,3 72,6 5/114,3 Ø72,6 42 900 2.350 01/16 18.02.16
0511430726P43 ET+43 5x114,3 72,6 5/114,3 Ø72,6 43 900 2.350 01/16 18.02.16
0511430726P44 ET+44 5x114,3 72,6 5/114,3 Ø72,6 44 900 2.350 01/16 18.02.16
0511430726P45 ET+45 5x114,3 72,6 5/114,3 Ø72,6 45 900 2.350 01/16 18.02.16
0511430726P46 ET+46 5x114,3 72,6 5/114,3 Ø72,6 46 900 2.350 01/16 18.02.16
0511500726P23 ET+23 5x115 72,6 5/115 Ø72,6 23 900 2.350 01/16 18.02.16
0511500726P24 ET+24 5x115 72,6 5/115 Ø72,6 24 900 2.350 01/16 18.02.16
0511500726P25 ET+25 5x115 72,6 5/115 Ø72,6 25 900 2.350 01/16 18.02.16
0511500726P26 ET+26 5x115 72,6 5/115 Ø72,6 26 900 2.350 01/16 18.02.16
0511500726P27 ET+27 5x115 72,6 5/115 Ø72,6 27 900 2.350 01/16 18.02.16
0511500726P34 ET+34 5x115 72,6 5/115 Ø72,6 34 900 2.350 01/16 18.02.16
0511500726P35 ET+35 5x115 72,6 5/115 Ø72,6 35 900 2.350 01/16 18.02.16
0511500726P36 ET+36 5x115 72,6 5/115 Ø72,6 36 900 2.350 01/16 18.02.16
0511500726P37 ET+37 5x115 72,6 5/115 Ø72,6 37 900 2.350 01/16 18.02.16
0511500726P38 ET+38 5x115 72,6 5/115 Ø72,6 38 900 2.350 01/16 18.02.16
Prüflabor Süd GmbH ·Tegelbarg 33 · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2015-TB-PSA-0076-NT-7
Stand: 31.05.2018
Seite 5 von 11

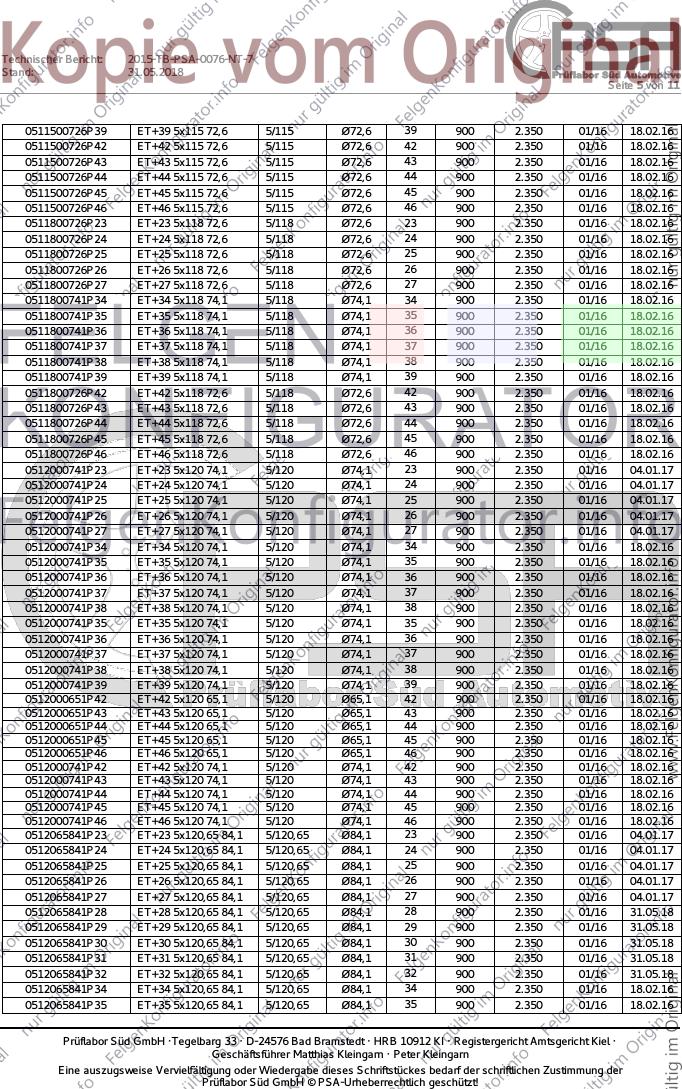

0511500726P39 ET+39 5x115 72,6 5/115 Ø72,6 39 900 2.350 01/16 18.02.16
0511500726P42 ET+42 5x115 72,6 5/115 Ø72,6 42 900 2.350 01/16 18.02.16
0511500726P43 ET+43 5x115 72,6 5/115 Ø72,6 43 900 2.350 01/16 18.02.16
0511500726P44 ET+44 5x115 72,6 5/115 Ø72,6 44 900 2.350 01/16 18.02.16
0511500726P45 ET+45 5x115 72,6 5/115 Ø72,6 45 900 2.350 01/16 18.02.16
0511500726P46 ET+46 5x115 72,6 5/115 Ø72,6 46 900 2.350 01/16 18.02.16
0511800726P23 ET+23 5x118 72,6 5/118 Ø72,6 23 900 2.350 01/16 18.02.16
0511800726P24 ET+24 5x118 72,6 5/118 Ø72,6 24 900 2.350 01/16 18.02.16
0511800726P25 ET+25 5x118 72,6 5/118 Ø72,6 25 900 2.350 01/16 18.02.16
0511800726P26 ET+26 5x118 72,6 5/118 Ø72,6 26 900 2.350 01/16 18.02.16
0511800726P27 ET+27 5x118 72,6 5/118 Ø72,6 27 900 2.350 01/16 18.02.16
0511800741P34 ET+34 5x118 74,1 5/118 Ø74,1 34 900 2.350 01/16 18.02.16
0511800741P35 ET+35 5x118 74,1 5/118 Ø74,1 35 900 2.350 01/16 18.02.16
0511800741P36 ET+36 5x118 74,1 5/118 Ø74,1 36 900 2.350 01/16 18.02.16
0511800741P37 ET+37 5x118 74,1 5/118 Ø74,1 37 900 2.350 01/16 18.02.16
0511800741P38 ET+38 5x118 74,1 5/118 Ø74,1 38 900 2.350 01/16 18.02.16
0511800741P39 ET+39 5x118 74,1 5/118 Ø74,1 39 900 2.350 01/16 18.02.16
0511800726P42 ET+42 5x118 72,6 5/118 Ø72,6 42 900 2.350 01/16 18.02.16
0511800726P43 ET+43 5x118 72,6 5/118 Ø72,6 43 900 2.350 01/16 18.02.16
0511800726P44 ET+44 5x118 72,6 5/118 Ø72,6 44 900 2.350 01/16 18.02.16
0511800726P45 ET+45 5x118 72,6 5/118 Ø72,6 45 900 2.350 01/16 18.02.16
0511800726P46 ET+46 5x118 72,6 5/118 Ø72,6 46 900 2.350 01/16 18.02.16
0512000741P23 ET+23 5x120 74,1 5/120 Ø74,1 23 900 2.350 01/16 04.01.17
0512000741P24 ET+24 5x120 74,1 5/120 Ø74,1 24 900 2.350 01/16 04.01.17
0512000741P25 ET+25 5x120 74,1 5/120 Ø74,1 25 900 2.350 01/16 04.01.17
0512000741P26 ET+26 5x120 74,1 5/120 Ø74,1 26 900 2.350 01/16 04.01.17
0512000741P27 ET+27 5x120 74,1 5/120 Ø74,1 27 900 2.350 01/16 04.01.17
0512000741P34 ET+34 5x120 74,1 5/120 Ø74,1 34 900 2.350 01/16 18.02.16
0512000741P35 ET+35 5x120 74,1 5/120 Ø74,1 35 900 2.350 01/16 18.02.16
0512000741P36 ET+36 5x120 74,1 5/120 Ø74,1 36 900 2.350 01/16 18.02.16
0512000741P37 ET+37 5x120 74,1 5/120 Ø74,1 37 900 2.350 01/16 18.02.16
0512000741P38 ET+38 5x120 74,1 5/120 Ø74,1 38 900 2.350 01/16 18.02.16
0512000741P35 ET+35 5x120 74,1 5/120 Ø74,1 35 900 2.350 01/16 18.02.16
0512000741P36 ET+36 5x120 74,1 5/120 Ø74,1 36 900 2.350 01/16 18.02.16
0512000741P37 ET+37 5x120 74,1 5/120 Ø74,1 37 900 2.350 01/16 18.02.16
0512000741P38 ET+38 5x120 74,1 5/120 Ø74,1 38 900 2.350 01/16 18.02.16
0512000741P39 ET+39 5x120 74,1 5/120 Ø74,1 39 900 2.350 01/16 18.02.16
0512000651P42 ET+42 5x120 65,1 5/120 Ø65,1 42 900 2.350 01/16 18.02.16
0512000651P43 ET+43 5x120 65,1 5/120 Ø65,1 43 900 2.350 01/16 18.02.16
0512000651P44 ET+44 5x120 65,1 5/120 Ø65,1 44 900 2.350 01/16 18.02.16
0512000651P45 ET+45 5x120 65,1 5/120 Ø65,1 45 900 2.350 01/16 18.02.16
0512000651P46 ET+46 5x120 65,1 5/120 Ø65,1 46 900 2.350 01/16 18.02.16
0512000741P42 ET+42 5x120 74,1 5/120 Ø74,1 42 900 2.350 01/16 18.02.16
0512000741P43 ET+43 5x120 74,1 5/120 Ø74,1 43 900 2.350 01/16 18.02.16
0512000741P44 ET+44 5x120 74,1 5/120 Ø74,1 44 900 2.350 01/16 18.02.16
0512000741P45 ET+45 5x120 74,1 5/120 Ø74,1 45 900 2.350 01/16 18.02.16
0512000741P46 ET+46 5x120 74,1 5/120 Ø74,1 46 900 2.350 01/16 18.02.16
0512065841P23 ET+23 5x120,65 84,1 5/120,65 Ø84,1 23 900 2.350 01/16 04.01.17
0512065841P24 ET+24 5x120,65 84,1 5/120,65 Ø84,1 24 900 2.350 01/16 04.01.17
0512065841P25 ET+25 5x120,65 84,1 5/120,65 Ø84,1 25 900 2.350 01/16 04.01.17
0512065841P26 ET+26 5x120,65 84,1 5/120,65 Ø84,1 26 900 2.350 01/16 04.01.17
0512065841P27 ET+27 5x120,65 84,1 5/120,65 Ø84,1 27 900 2.350 01/16 04.01.17
0512065841P28 ET+28 5x120,65 84,1 5/120,65 Ø84,1 28 900 2.350 01/16 31.05.18
0512065841P29 ET+29 5x120,65 84,1 5/120,65 Ø84,1 29 900 2.350 01/16 31.05.18
0512065841P30 ET+30 5x120,65 84,1 5/120,65 Ø84,1 30 900 2.350 01/16 31.05.18
0512065841P31 ET+31 5x120,65 84,1 5/120,65 Ø84,1 31 900 2.350 01/16 31.05.18
0512065841P32 ET+32 5x120,65 84,1 5/120,65 Ø84,1 32 900 2.350 01/16 31.05.18
0512065841P34 ET+34 5x120,65 84,1 5/120,65 Ø84,1 34 900 2.350 01/16 18.02.16
0512065841P35 ET+35 5x120,65 84,1 5/120,65 Ø84,1 35 900 2.350 01/16 18.02.16
Prüflabor Süd GmbH ·Tegelbarg 33 · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2015-TB-PSA-0076-NT-7
Stand: 31.05.2018
Seite 6 von 11

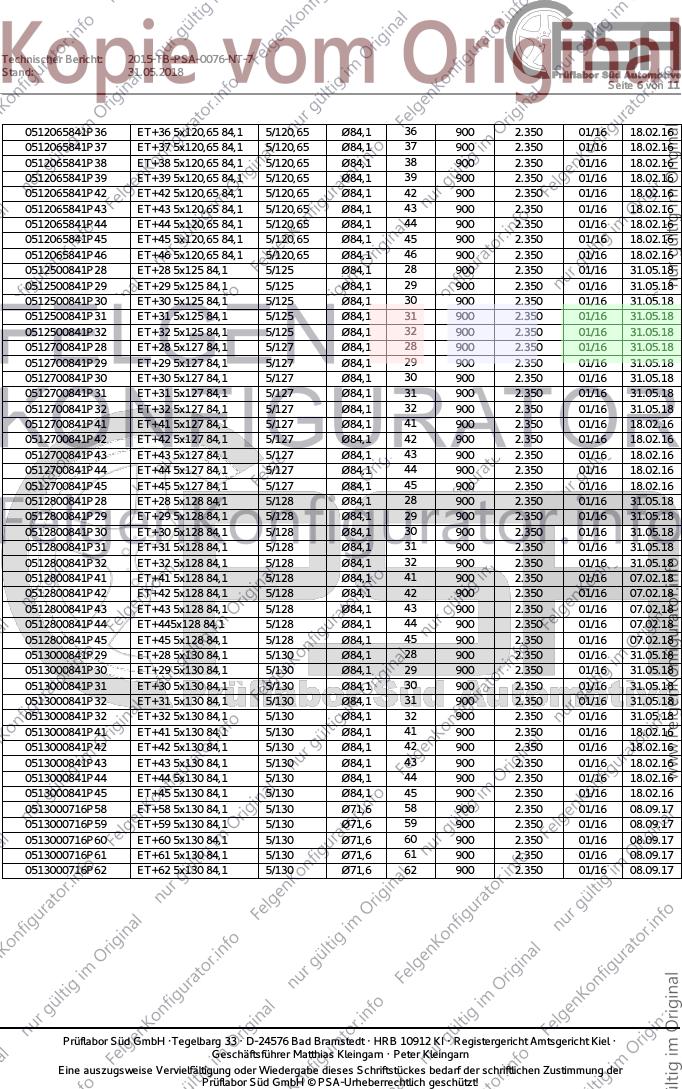

0512065841P36 ET+36 5x120,65 84,1 5/120,65 Ø84,1 36 900 2.350 01/16 18.02.16
0512065841P37 ET+37 5x120,65 84,1 5/120,65 Ø84,1 37 900 2.350 01/16 18.02.16
0512065841P38 ET+38 5x120,65 84,1 5/120,65 Ø84,1 38 900 2.350 01/16 18.02.16
0512065841P39 ET+39 5x120,65 84,1 5/120,65 Ø84,1 39 900 2.350 01/16 18.02.16
0512065841P42 ET+42 5x120,65 84,1 5/120,65 Ø84,1 42 900 2.350 01/16 18.02.16
0512065841P43 ET+43 5x120,65 84,1 5/120,65 Ø84,1 43 900 2.350 01/16 18.02.16
0512065841P44 ET+44 5x120,65 84,1 5/120,65 Ø84,1 44 900 2.350 01/16 18.02.16
0512065841P45 ET+45 5x120,65 84,1 5/120,65 Ø84,1 45 900 2.350 01/16 18.02.16
0512065841P46 ET+46 5x120,65 84,1 5/120,65 Ø84,1 46 900 2.350 01/16 18.02.16
0512500841P28 ET+28 5x125 84,1 5/125 Ø84,1 28 900 2.350 01/16 31.05.18
0512500841P29 ET+29 5x125 84,1 5/125 Ø84,1 29 900 2.350 01/16 31.05.18
0512500841P30 ET+30 5x125 84,1 5/125 Ø84,1 30 900 2.350 01/16 31.05.18
0512500841P31 ET+31 5x125 84,1 5/125 Ø84,1 31 900 2.350 01/16 31.05.18
0512500841P32 ET+32 5x125 84,1 5/125 Ø84,1 32 900 2.350 01/16 31.05.18
0512700841P28 ET+28 5x127 84,1 5/127 Ø84,1 28 900 2.350 01/16 31.05.18
0512700841P29 ET+29 5x127 84,1 5/127 Ø84,1 29 900 2.350 01/16 31.05.18
0512700841P30 ET+30 5x127 84,1 5/127 Ø84,1 30 900 2.350 01/16 31.05.18
0512700841P31 ET+31 5x127 84,1 5/127 Ø84,1 31 900 2.350 01/16 31.05.18
0512700841P32 ET+32 5x127 84,1 5/127 Ø84,1 32 900 2.350 01/16 31.05.18
0512700841P41 ET+41 5x127 84,1 5/127 Ø84,1 41 900 2.350 01/16 18.02.16
0512700841P42 ET+42 5x127 84,1 5/127 Ø84,1 42 900 2.350 01/16 18.02.16
0512700841P43 ET+43 5x127 84,1 5/127 Ø84,1 43 900 2.350 01/16 18.02.16
0512700841P44 ET+44 5x127 84,1 5/127 Ø84,1 44 900 2.350 01/16 18.02.16
0512700841P45 ET+45 5x127 84,1 5/127 Ø84,1 45 900 2.350 01/16 18.02.16
0512800841P28 ET+28 5x128 84,1 5/128 Ø84,1 28 900 2.350 01/16 31.05.18
0512800841P29 ET+29 5x128 84,1 5/128 Ø84,1 29 900 2.350 01/16 31.05.18
0512800841P30 ET+30 5x128 84,1 5/128 Ø84,1 30 900 2.350 01/16 31.05.18
0512800841P31 ET+31 5x128 84,1 5/128 Ø84,1 31 900 2.350 01/16 31.05.18
0512800841P32 ET+32 5x128 84,1 5/128 Ø84,1 32 900 2.350 01/16 31.05.18
0512800841P41 ET+41 5x128 84,1 5/128 Ø84,1 41 900 2.350 01/16 07.02.18
0512800841P42 ET+42 5x128 84,1 5/128 Ø84,1 42 900 2.350 01/16 07.02.18
0512800841P43 ET+43 5x128 84,1 5/128 Ø84,1 43 900 2.350 01/16 07.02.18
0512800841P44 ET+445x128 84,1 5/128 Ø84,1 44 900 2.350 01/16 07.02.18
0512800841P45 ET+45 5x128 84,1 5/128 Ø84,1 45 900 2.350 01/16 07.02.18
0513000841P29 ET+28 5x130 84,1 5/130 Ø84,1 28 900 2.350 01/16 31.05.18
0513000841P30 ET+29 5x130 84,1 5/130 Ø84,1 29 900 2.350 01/16 31.05.18
0513000841P31 ET+30 5x130 84,1 5/130 Ø84,1 30 900 2.350 01/16 31.05.18
0513000841P32 ET+31 5x130 84,1 5/130 Ø84,1 31 900 2.350 01/16 31.05.18
0513000841P32 ET+32 5x130 84,1 5/130 Ø84,1 32 900 2.350 01/16 31.05.18
0513000841P41 ET+41 5x130 84,1 5/130 Ø84,1 41 900 2.350 01/16 18.02.16
0513000841P42 ET+42 5x130 84,1 5/130 Ø84,1 42 900 2.350 01/16 18.02.16
0513000841P43 ET+43 5x130 84,1 5/130 Ø84,1 43 900 2.350 01/16 18.02.16
0513000841P44 ET+44 5x130 84,1 5/130 Ø84,1 44 900 2.350 01/16 18.02.16
0513000841P45 ET+45 5x130 84,1 5/130 Ø84,1 45 900 2.350 01/16 18.02.16
0513000716P58 ET+58 5x130 84,1 5/130 Ø71,6 58 900 2.350 01/16 08.09.17
0513000716P59 ET+59 5x130 84,1 5/130 Ø71,6 59 900 2.350 01/16 08.09.17
0513000716P60 ET+60 5x130 84,1 5/130 Ø71,6 60 900 2.350 01/16 08.09.17
0513000716P61 ET+61 5x130 84,1 5/130 Ø71,6 61 900 2.350 01/16 08.09.17
0513000716P62 ET+62 5x130 84,1 5/130 Ø71,6 62 900 2.350 01/16 08.09.17
Prüflabor Süd GmbH ·Tegelbarg 33 · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2015-TB-PSA-0076-NT-7
Stand: 31.05.2018
Seite 7 von 11

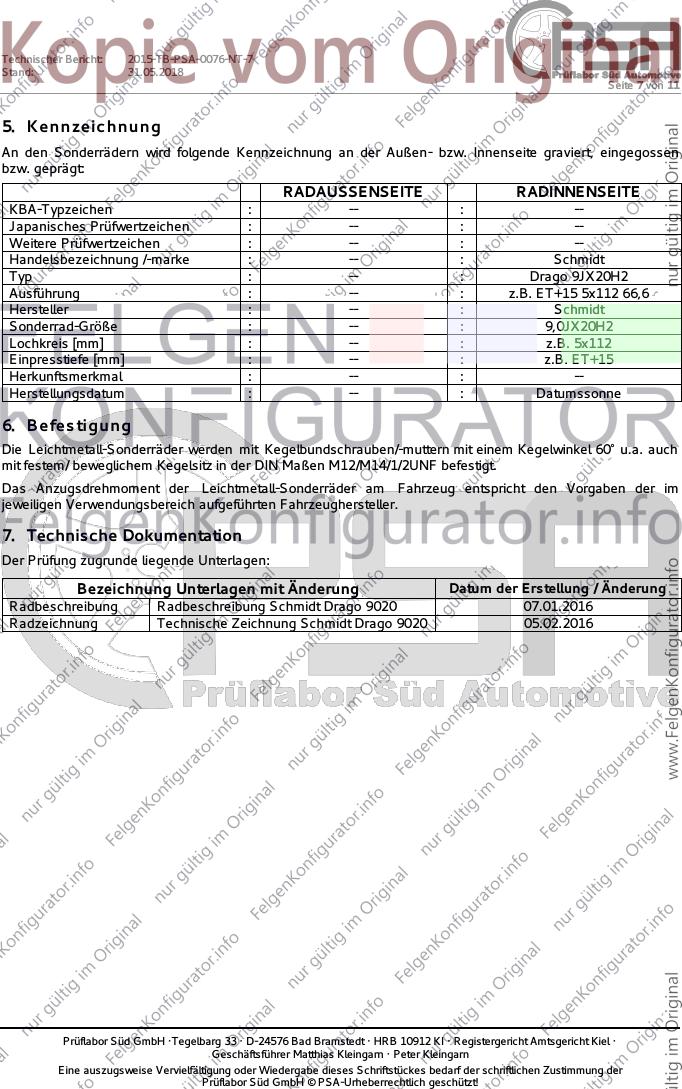

5. Kennzeichnung
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite graviert, eingegossen
bzw. geprägt:
RADAUSSENSEITE RADINNENSEITE
KBA-Typzeichen : -- : --
Japanisches Prüfwertzeichen : -- : --
Weitere Prüfwertzeichen : -- : --
Handelsbezeichnung /-marke : -- : Schmidt
Typ : -- : Drago 9JX20H2
Ausführung : -- : z.B. ET+15 5x112 66,6
Hersteller : -- : Schmidt
Sonderrad-Größe : -- : 9,0JX20H2
Lochkreis [mm] : -- : z.B. 5x112
Einpresstiefe [mm] : -- : z.B. ET+15
Herkunftsmerkmal : -- : --
Herstellungsdatum : -- : Datumssonne
6. Befestigung
Die Leichtmetall-Sonderräder werden mit Kegelbundschrauben/-muttern mit einem Kegelwinkel 60° u.a. auch
mit festem/ beweglichem Kegelsitz in der DIN Maßen M12/M14/1/2UNF befestigt.
Das Anzugsdrehmoment der Leichtmetall-Sonderräder am Fahrzeug entspricht den Vorgaben der im
jeweiligen Verwendungsbereich aufgeführten Fahrzeughersteller.
7. Technische Dokumentation
Der Prüfung zugrunde liegende Unterlagen:
Bezeichnung Unterlagen mit Änderung Datum der Erstellung / Änderung
Radbeschreibung Radbeschreibung Schmidt Drago 9020 07.01.2016
Radzeichnung Technische Zeichnung Schmidt Drago 9020 05.02.2016
Prüflabor Süd GmbH ·Tegelbarg 33 · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2015-TB-PSA-0076-NT-7
Stand: 31.05.2018
Seite 8 von 11

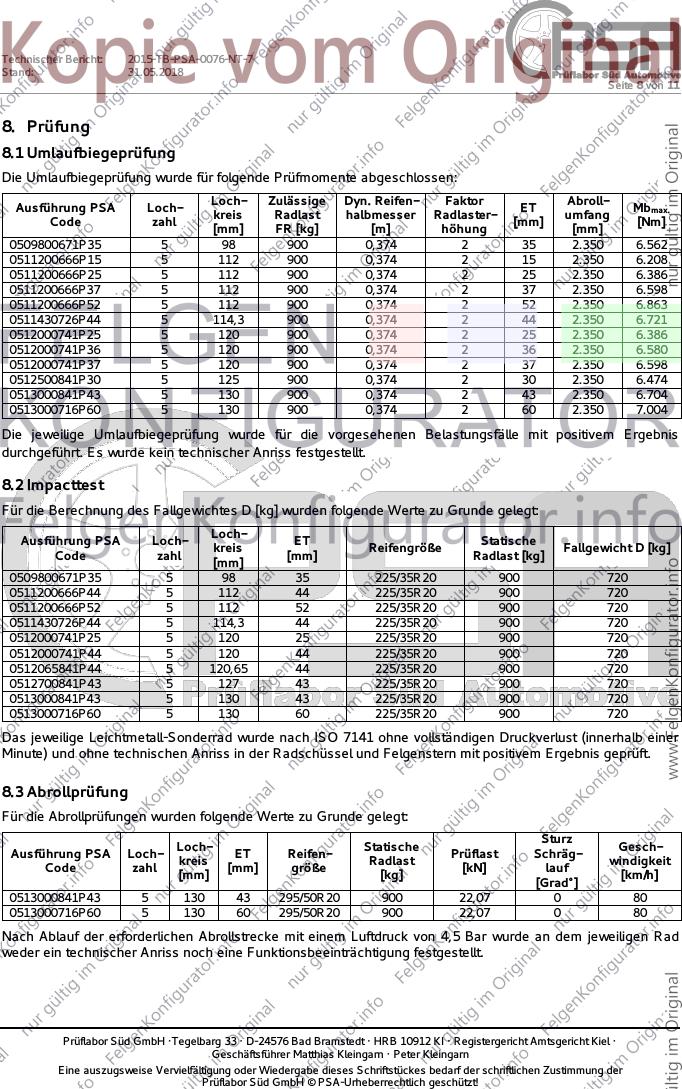

8. Prüfung
8.1 Umlaufbiegeprüfung
Die Umlaufbiegeprüfung wurde für folgende Prüfmomente abgeschlossen:
Loch- Zulässige Dyn. Reifen- Faktor Abroll-
Ausführung PSA Loch- ET Mbmax.
kreis Radlast halbmesser Radlaster- umfang
Code zahl [mm] [Nm]
[mm] FR [kg] [m] höhung [mm]
0509800671P35 5 98 900 0,374 2 35 2.350 6.562
0511200666P15 5 112 900 0,374 2 15 2.350 6.208
0511200666P25 5 112 900 0,374 2 25 2.350 6.386
0511200666P37 5 112 900 0,374 2 37 2.350 6.598
0511200666P52 5 112 900 0,374 2 52 2.350 6.863
0511430726P44 5 114,3 900 0,374 2 44 2.350 6.721
0512000741P25 5 120 900 0,374 2 25 2.350 6.386
0512000741P36 5 120 900 0,374 2 36 2.350 6.580
0512000741P37 5 120 900 0,374 2 37 2.350 6.598
0512500841P30 5 125 900 0,374 2 30 2.350 6.474
0513000841P43 5 130 900 0,374 2 43 2.350 6.704
0513000716P60 5 130 900 0,374 2 60 2.350 7.004
Die jeweilige Umlaufbiegeprüfung wurde für die vorgesehenen Belastungsfälle mit positivem Ergebnis
durchgeführt. Es wurde kein technischer Anriss festgestellt.
8.2 Impacttest
Für die Berechnung des Fallgewichtes D [kg] wurden folgende Werte zu Grunde gelegt:
Loch-
Ausführung PSA Loch- ET Statische
kreis Reifengröße Fallgewicht D [kg]
Code zahl [mm] Radlast [kg]
[mm]
0509800671P35 5 98 35 225/35R20 900 720
0511200666P44 5 112 44 225/35R20 900 720
0511200666P52 5 112 52 225/35R20 900 720
0511430726P44 5 114,3 44 225/35R20 900 720
0512000741P25 5 120 25 225/35R20 900 720
0512000741P44 5 120 44 225/35R20 900 720
0512065841P44 5 120,65 44 225/35R20 900 720
0512700841P43 5 127 43 225/35R20 900 720
0513000841P43 5 130 43 225/35R20 900 720
0513000716P60 5 130 60 225/35R20 900 720
Das jeweilige Leichtmetall-Sonderrad wurde nach ISO 7141 ohne vollständigen Druckverlust (innerhalb einer
Minute) und ohne technischen Anriss in der Radschüssel und Felgenstern mit positivem Ergebnis geprüft.
8.3 Abrollprüfung
Für die Abrollprüfungen wurden folgende Werte zu Grunde gelegt:
Sturz
Loch- Statische Gesch-
Ausführung PSA Loch- ET Reifen- Prüflast Schräg-
kreis Radlast windigkeit
Code zahl [mm] größe [kN] lauf
[mm] [kg] [km/h]
[Grad°]
0513000841P43 5 130 43 295/50R20 900 22,07 0 80
0513000716P60 5 130 60 295/50R20 900 22,07 0 80
Nach Ablauf der erforderlichen Abrollstrecke mit einem Luftdruck von 4,5 Bar wurde an dem jeweiligen Rad
weder ein technischer Anriss noch eine Funktionsbeeinträchtigung festgestellt.
Prüflabor Süd GmbH ·Tegelbarg 33 · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2015-TB-PSA-0076-NT-7
Stand: 31.05.2018
Seite 9 von 11

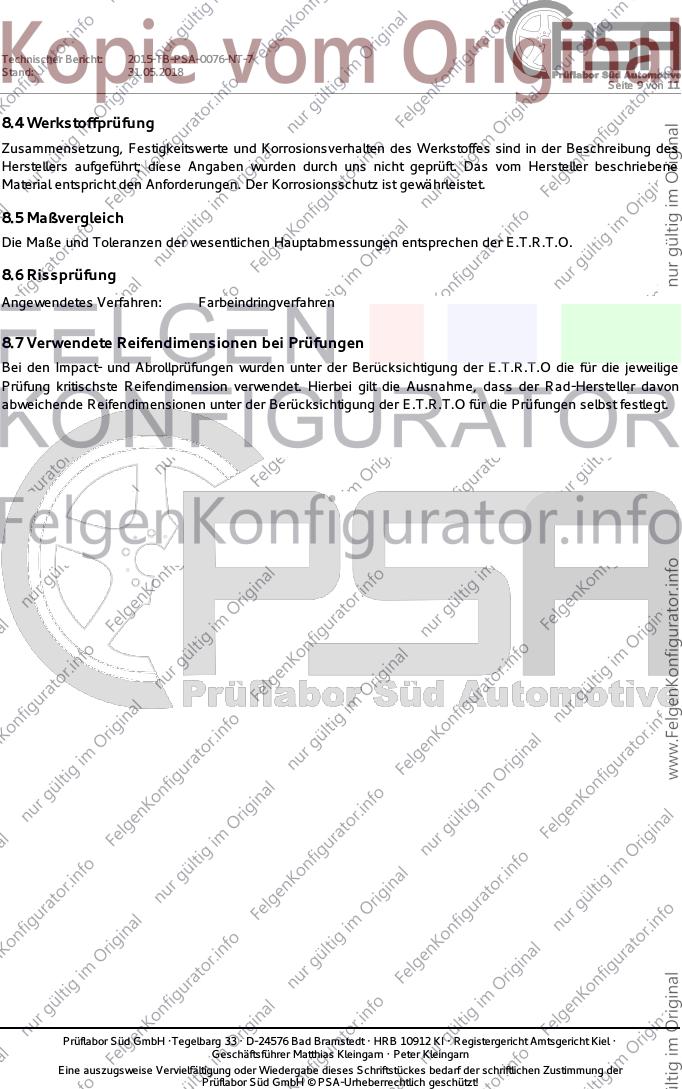

8.4 Werkstoffprüfung
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung des
Herstellers aufgeführt; diese Angaben wurden durch uns nicht geprüft. Das vom Hersteller beschriebene
Material entspricht den Anforderungen. Der Korrosionsschutz ist gewährleistet.
8.5 Maßvergleich
Die Maße und Toleranzen der wesentlichen Hauptabmessungen entsprechen der E.T.R.T.O.
8.6 Rissprüfung
Angewendetes Verfahren: Farbeindringverfahren
8.7 Verwendete Reifendimensionen bei Prüfungen
Bei den Impact- und Abrollprüfungen wurden unter der Berücksichtigung der E.T.R.T.O die für die jeweilige
Prüfung kritischste Reifendimension verwendet. Hierbei gilt die Ausnahme, dass der Rad-Hersteller davon
abweichende Reifendimensionen unter der Berücksichtigung der E.T.R.T.O für die Prüfungen selbst festlegt.
Prüflabor Süd GmbH ·Tegelbarg 33 · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2015-TB-PSA-0076-NT-7
Stand: 31.05.2018
Seite 10 von 11

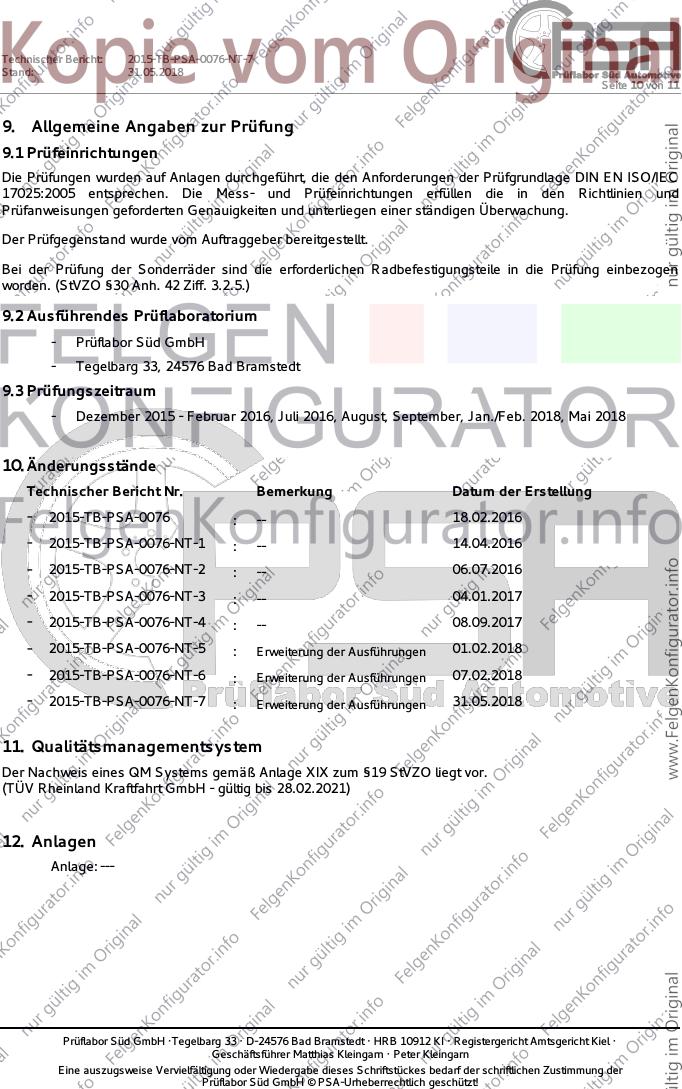

9. Allgemeine Angaben zur Prüfung
9.1 Prüfeinrichtungen
Die Prüfungen wurden auf Anlagen durchgeführt, die den Anforderungen der Prüfgrundlage DIN EN ISO/IEC
17025:2005 entsprechen. Die Mess- und Prüfeinrichtungen erfüllen die in den Richtlinien und
Prüfanweisungen geforderten Genauigkeiten und unterliegen einer ständigen Überwachung.
Der Prüfgegenstand wurde vom Auftraggeber bereitgestellt.
Bei der Prüfung der Sonderräder sind die erforderlichen Radbefestigungsteile in die Prüfung einbezogen
worden. (StVZO §30 Anh. 42 Ziff. 3.2.5.)
9.2 Ausführendes Prüflaboratorium
- Prüflabor Süd GmbH
- Tegelbarg 33, 24576 Bad Bramstedt
9.3 Prüfungszeitraum
- Dezember 2015 - Februar 2016, Juli 2016, August, September, Jan./Feb. 2018, Mai 2018
10. Änderungsstände
Technischer Bericht Nr. Bemerkung Datum der Erstellung
- 2015-TB-PSA-0076 : -- 18.02.2016
- 2015-TB-PSA-0076-NT-1 : -- 14.04.2016
- 2015-TB-PSA-0076-NT-2 : -- 06.07.2016
- 2015-TB-PSA-0076-NT-3 : -- 04.01.2017
- 2015-TB-PSA-0076-NT-4 : -- 08.09.2017
- 2015-TB-PSA-0076-NT-5 : Erweiterung der Ausführungen 01.02.2018
- 2015-TB-PSA-0076-NT-6 : Erweiterung der Ausführungen 07.02.2018
- 2015-TB-PSA-0076-NT-7 : Erweiterung der Ausführungen 31.05.2018
11. Qualitätsmanagementsystem
Der Nachweis eines QM Systems gemäß Anlage XIX zum §19 StVZO liegt vor.
(TÜV Rheinland Kraftfahrt GmbH - gültig bis 28.02.2021)
12. Anlagen
Anlage: ---
Prüflabor Süd GmbH ·Tegelbarg 33 · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2015-TB-PSA-0076-NT-7
Stand: 31.05.2018
Seite 11 von 11

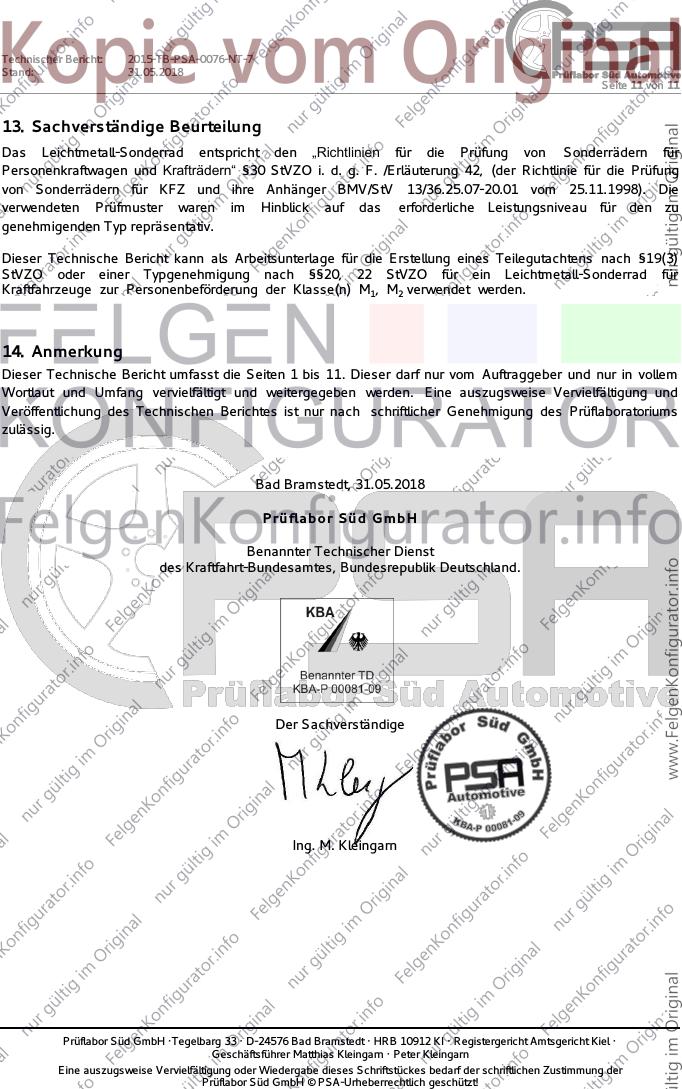

13. Sachverständige Beurteilung
Das Leichtmetall-Sonderrad entspricht den „Richtlinien für die Prüfung von Sonderrädern für
Personenkraftwagen und Krafträdern“ §30 StVZO i. d. g. F. /Erläuterung 42, (der Richtlinie für die Prüfung
von Sonderrädern für KFZ und ihre Anhänger BMV/StV 13/36.25.07-20.01 vom 25.11.1998). Die
verwendeten Prüfmuster waren im Hinblick auf das erforderliche Leistungsniveau für den zu
genehmigenden Typ repräsentativ.
Dieser Technische Bericht kann als Arbeitsunterlage für die Erstellung eines Teilegutachtens nach §19(3)
StVZO oder einer Typgenehmigung nach §§20, 22 StVZO für ein Leichtmetall-Sonderrad für
Kraftfahrzeuge zur Personenbeförderung der Klasse(n) M1, M2 verwendet werden.
14. Anmerkung
Dieser Technische Bericht umfasst die Seiten 1 bis 11. Dieser darf nur vom Auftraggeber und nur in vollem
Wortlaut und Umfang vervielfältigt und weitergegeben werden. Eine auszugsweise Vervielfältigung und
Veröffentlichung des Technischen Berichtes ist nur nach schriftlicher Genehmigung des Prüflaboratoriums
zulässig.
Bad Bramstedt, 31.05.2018
Prüflabor Süd GmbH
Benannter Technischer Dienst
des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Der Sachverständige
Ing. M. Kleingarn
Prüflabor Süd GmbH ·Tegelbarg 33 · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
