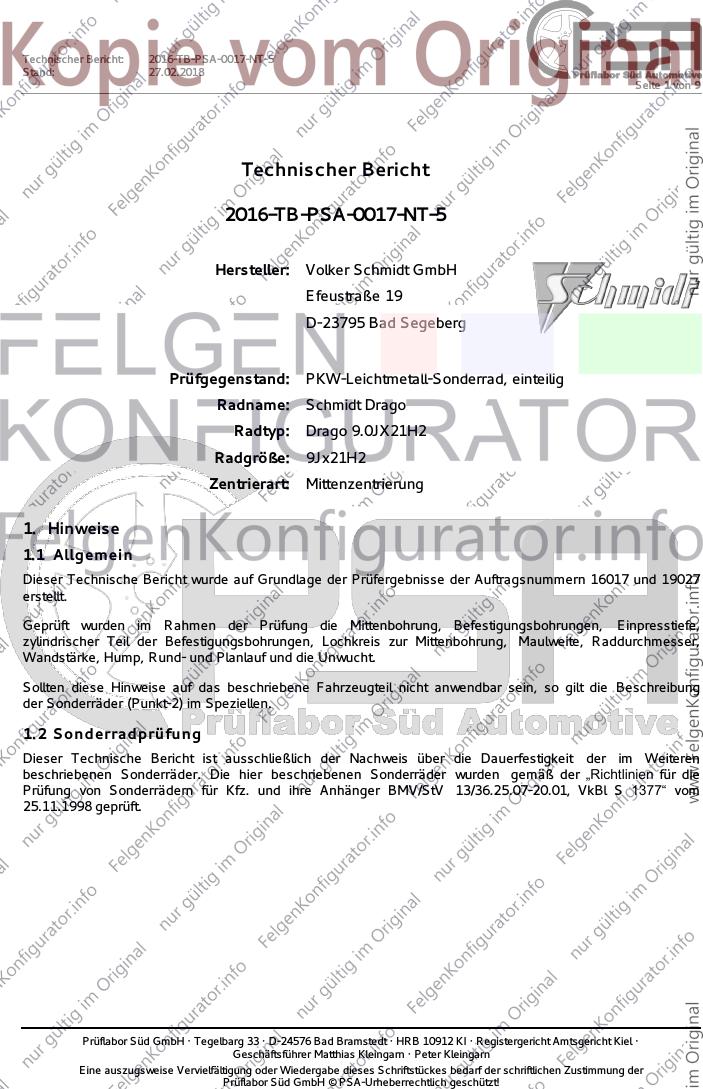

Technischer Bericht: 2016-TB-PSA-0017-NT-5
Stand: 27.02.2018
Seite 1 von 9
Technischer Bericht
2016-TB-PSA-0017-NT-5
Hersteller: Volker Schmidt GmbH
Efeustraße 19
D-23795 Bad Segeberg
Prüfgegenstand: PKW-Leichtmetall-Sonderrad, einteilig
Radname: Schmidt Drago
Radtyp: Drago 9.0JX21H2
Radgröße: 9Jx21H2
Zentrierart: Mittenzentrierung
1. Hinweise
1.1 Allgemein
Dieser Technische Bericht wurde auf Grundlage der Prüfergebnisse der Auftragsnummern 16017 und 19027
erstellt.
Geprüft wurden im Rahmen der Prüfung die Mittenbohrung, Befestigungsbohrungen, Einpresstiefe,
zylindrischer Teil der Befestigungsbohrungen, Lochkreis zur Mittenbohrung, Maulweite, Raddurchmesser,
Wandstärke, Hump, Rund- und Planlauf und die Unwucht.
Sollten diese Hinweise auf das beschriebene Fahrzeugteil nicht anwendbar sein, so gilt die Beschreibung
der Sonderräder (Punkt-2) im Speziellen.
1.2 Sonderradprüfung
Dieser Technische Bericht ist ausschließlich der Nachweis über die Dauerfestigkeit der im Weiteren
beschriebenen Sonderräder. Die hier beschriebenen Sonderräder wurden gemäß der „Richtlinien für die
Prüfung von Sonderrädern für Kfz. und ihre Anhänger BMV/StV 13/36.25.07-20.01, VkBl S 1377“ vom
25.11.1998 geprüft.
Prüflabor Süd GmbH · Tegelbarg 33 · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2016-TB-PSA-0017-NT-5
Stand: 27.02.2018
Seite 2 von 9

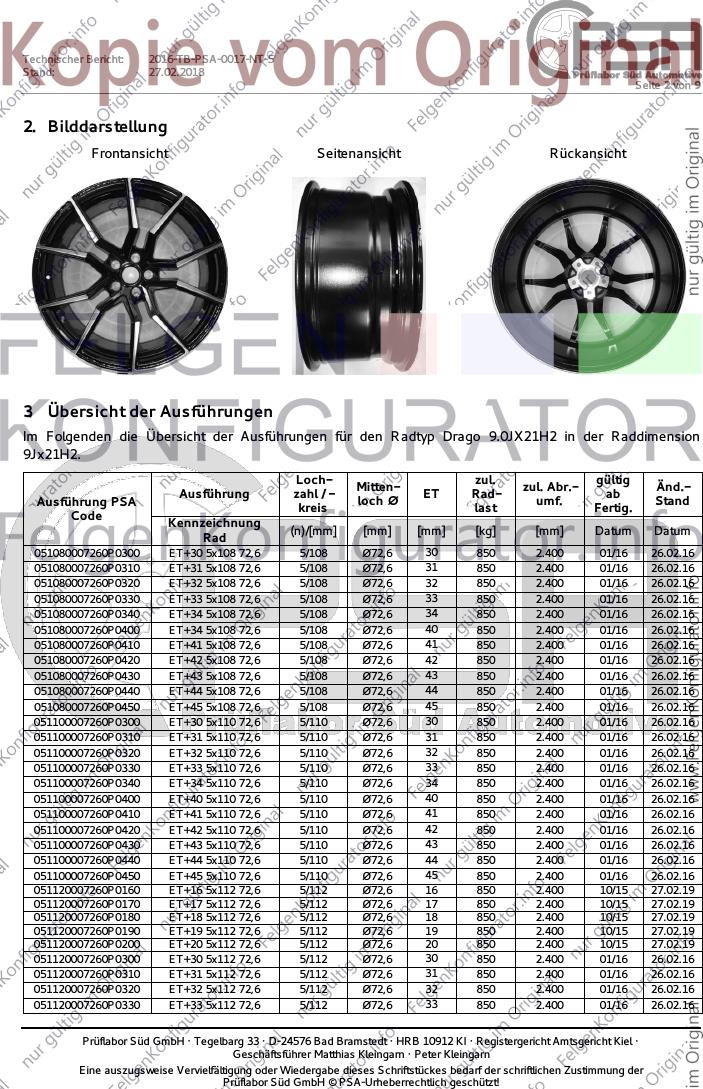

2. Bilddarstellung
Frontansicht Seitenansicht Rückansicht
3. Übersicht der Ausführungen
Im Folgenden die Übersicht der Ausführungen für den Radtyp Drago 9.0JX21H2 in der Raddimension
9Jx21H2.
Loch- zul. gültig
Mitten- zul. Abr.- Änd.-
Ausführung zahl / - ET Rad- ab
Ausführung PSA loch Ø umf. Stand
kreis last Fertig.
Code
Kennzeichnung
(n)/[mm] [mm] [mm] [kg] [mm] Datum Datum
Rad
051080007260P0300 ET+30 5x108 72,6 5/108 Ø72,6 30 850 2.400 01/16 26.02.16
051080007260P0310 ET+31 5x108 72,6 5/108 Ø72,6 31 850 2.400 01/16 26.02.16
051080007260P0320 ET+32 5x108 72,6 5/108 Ø72,6 32 850 2.400 01/16 26.02.16
051080007260P0330 ET+33 5x108 72,6 5/108 Ø72,6 33 850 2.400 01/16 26.02.16
051080007260P0340 ET+34 5x108 72,6 5/108 Ø72,6 34 850 2.400 01/16 26.02.16
051080007260P0400 ET+34 5x108 72,6 5/108 Ø72,6 40 850 2.400 01/16 26.02.16
051080007260P0410 ET+41 5x108 72,6 5/108 Ø72,6 41 850 2.400 01/16 26.02.16
051080007260P0420 ET+42 5x108 72,6 5/108 Ø72,6 42 850 2.400 01/16 26.02.16
051080007260P0430 ET+43 5x108 72,6 5/108 Ø72,6 43 850 2.400 01/16 26.02.16
051080007260P0440 ET+44 5x108 72,6 5/108 Ø72,6 44 850 2.400 01/16 26.02.16
051080007260P0450 ET+45 5x108 72,6 5/108 Ø72,6 45 850 2.400 01/16 26.02.16
051100007260P0300 ET+30 5x110 72,6 5/110 Ø72,6 30 850 2.400 01/16 26.02.16
051100007260P0310 ET+31 5x110 72,6 5/110 Ø72,6 31 850 2.400 01/16 26.02.16
051100007260P0320 ET+32 5x110 72,6 5/110 Ø72,6 32 850 2.400 01/16 26.02.16
051100007260P0330 ET+33 5x110 72,6 5/110 Ø72,6 33 850 2.400 01/16 26.02.16
051100007260P0340 ET+34 5x110 72,6 5/110 Ø72,6 34 850 2.400 01/16 26.02.16
051100007260P0400 ET+40 5x110 72,6 5/110 Ø72,6 40 850 2.400 01/16 26.02.16
051100007260P0410 ET+41 5x110 72,6 5/110 Ø72,6 41 850 2.400 01/16 26.02.16
051100007260P0420 ET+42 5x110 72,6 5/110 Ø72,6 42 850 2.400 01/16 26.02.16
051100007260P0430 ET+43 5x110 72,6 5/110 Ø72,6 43 850 2.400 01/16 26.02.16
051100007260P0440 ET+44 5x110 72,6 5/110 Ø72,6 44 850 2.400 01/16 26.02.16
051100007260P0450 ET+45 5x110 72,6 5/110 Ø72,6 45 850 2.400 01/16 26.02.16
051120007260P0160 ET+16 5x112 72,6 5/112 Ø72,6 16 850 2.400 10/15 27.02.19
051120007260P0170 ET+17 5x112 72,6 5/112 Ø72,6 17 850 2.400 10/15 27.02.19
051120007260P0180 ET+18 5x112 72,6 5/112 Ø72,6 18 850 2.400 10/15 27.02.19
051120007260P0190 ET+19 5x112 72,6 5/112 Ø72,6 19 850 2.400 10/15 27.02.19
051120007260P0200 ET+20 5x112 72,6 5/112 Ø72,6 20 850 2.400 10/15 27.02.19
051120007260P0300 ET+30 5x112 72,6 5/112 Ø72,6 30 850 2.400 01/16 26.02.16
051120007260P0310 ET+31 5x112 72,6 5/112 Ø72,6 31 850 2.400 01/16 26.02.16
051120007260P0320 ET+32 5x112 72,6 5/112 Ø72,6 32 850 2.400 01/16 26.02.16
051120007260P0330 ET+33 5x112 72,6 5/112 Ø72,6 33 850 2.400 01/16 26.02.16
Prüflabor Süd GmbH · Tegelbarg 33 · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2016-TB-PSA-0017-NT-5
Stand: 27.02.2018
Seite 3 von 9

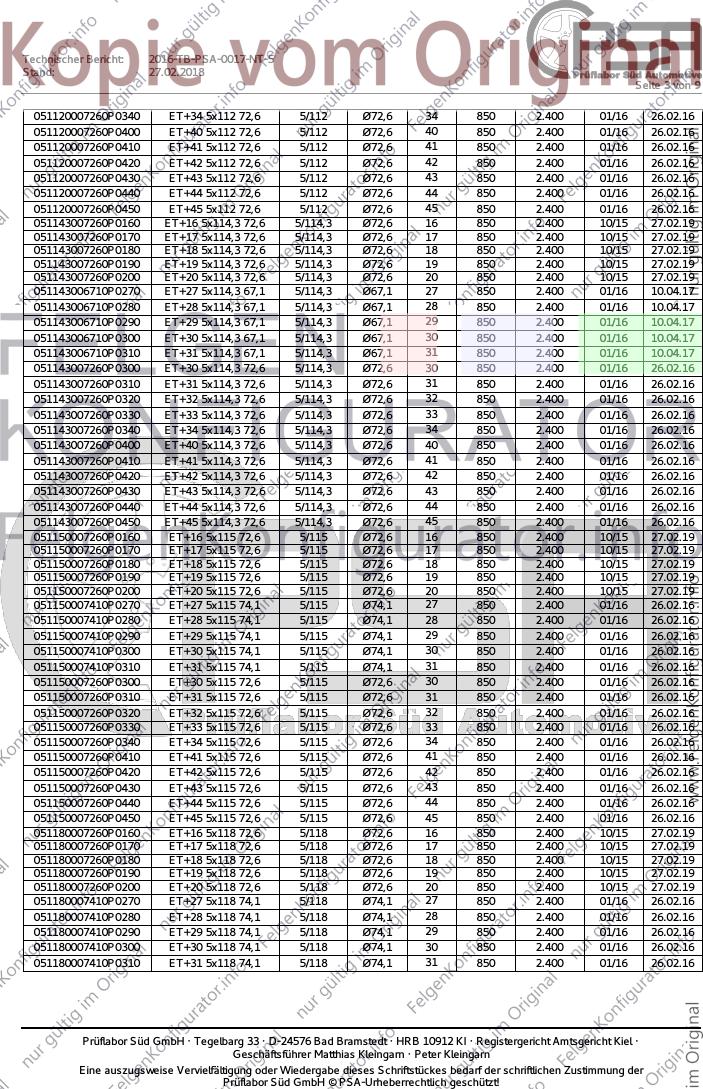

051120007260P0340 ET+34 5x112 72,6 5/112 Ø72,6 34 850 2.400 01/16 26.02.16
051120007260P0400 ET+40 5x112 72,6 5/112 Ø72,6 40 850 2.400 01/16 26.02.16
051120007260P0410 ET+41 5x112 72,6 5/112 Ø72,6 41 850 2.400 01/16 26.02.16
051120007260P0420 ET+42 5x112 72,6 5/112 Ø72,6 42 850 2.400 01/16 26.02.16
051120007260P0430 ET+43 5x112 72,6 5/112 Ø72,6 43 850 2.400 01/16 26.02.16
051120007260P0440 ET+44 5x112 72,6 5/112 Ø72,6 44 850 2.400 01/16 26.02.16
051120007260P0450 ET+45 5x112 72,6 5/112 Ø72,6 45 850 2.400 01/16 26.02.16
051143007260P0160 ET+16 5x114,3 72,6 5/114,3 Ø72,6 16 850 2.400 10/15 27.02.19
051143007260P0170 ET+17 5x114,3 72,6 5/114,3 Ø72,6 17 850 2.400 10/15 27.02.19
051143007260P0180 ET+18 5x114,3 72,6 5/114,3 Ø72,6 18 850 2.400 10/15 27.02.19
051143007260P0190 ET+19 5x114,3 72,6 5/114,3 Ø72,6 19 850 2.400 10/15 27.02.19
051143007260P0200 ET+20 5x114,3 72,6 5/114,3 Ø72,6 20 850 2.400 10/15 27.02.19
051143006710P0270 ET+27 5x114,3 67,1 5/114,3 Ø67,1 27 850 2.400 01/16 10.04.17
051143006710P0280 ET+28 5x114,3 67,1 5/114,3 Ø67,1 28 850 2.400 01/16 10.04.17
051143006710P0290 ET+29 5x114,3 67,1 5/114,3 Ø67,1 29 850 2.400 01/16 10.04.17
051143006710P0300 ET+30 5x114,3 67,1 5/114,3 Ø67,1 30 850 2.400 01/16 10.04.17
051143006710P0310 ET+31 5x114,3 67,1 5/114,3 Ø67,1 31 850 2.400 01/16 10.04.17
051143007260P0300 ET+30 5x114,3 72,6 5/114,3 Ø72,6 30 850 2.400 01/16 26.02.16
051143007260P0310 ET+31 5x114,3 72,6 5/114,3 Ø72,6 31 850 2.400 01/16 26.02.16
051143007260P0320 ET+32 5x114,3 72,6 5/114,3 Ø72,6 32 850 2.400 01/16 26.02.16
051143007260P0330 ET+33 5x114,3 72,6 5/114,3 Ø72,6 33 850 2.400 01/16 26.02.16
051143007260P0340 ET+34 5x114,3 72,6 5/114,3 Ø72,6 34 850 2.400 01/16 26.02.16
051143007260P0400 ET+40 5x114,3 72,6 5/114,3 Ø72,6 40 850 2.400 01/16 26.02.16
051143007260P0410 ET+41 5x114,3 72,6 5/114,3 Ø72,6 41 850 2.400 01/16 26.02.16
051143007260P0420 ET+42 5x114,3 72,6 5/114,3 Ø72,6 42 850 2.400 01/16 26.02.16
051143007260P0430 ET+43 5x114,3 72,6 5/114,3 Ø72,6 43 850 2.400 01/16 26.02.16
051143007260P0440 ET+44 5x114,3 72,6 5/114,3 Ø72,6 44 850 2.400 01/16 26.02.16
051143007260P0450 ET+45 5x114,3 72,6 5/114,3 Ø72,6 45 850 2.400 01/16 26.02.16
051150007260P0160 ET+16 5x115 72,6 5/115 Ø72,6 16 850 2.400 10/15 27.02.19
051150007260P0170 ET+17 5x115 72,6 5/115 Ø72,6 17 850 2.400 10/15 27.02.19
051150007260P0180 ET+18 5x115 72,6 5/115 Ø72,6 18 850 2.400 10/15 27.02.19
051150007260P0190 ET+19 5x115 72,6 5/115 Ø72,6 19 850 2.400 10/15 27.02.19
051150007260P0200 ET+20 5x115 72,6 5/115 Ø72,6 20 850 2.400 10/15 27.02.19
051150007410P0270 ET+27 5x115 74,1 5/115 Ø74,1 27 850 2.400 01/16 26.02.16
051150007410P0280 ET+28 5x115 74,1 5/115 Ø74,1 28 850 2.400 01/16 26.02.16
051150007410P0290 ET+29 5x115 74,1 5/115 Ø74,1 29 850 2.400 01/16 26.02.16
051150007410P0300 ET+30 5x115 74,1 5/115 Ø74,1 30 850 2.400 01/16 26.02.16
051150007410P0310 ET+31 5x115 74,1 5/115 Ø74,1 31 850 2.400 01/16 26.02.16
051150007260P0300 ET+30 5x115 72,6 5/115 Ø72,6 30 850 2.400 01/16 26.02.16
051150007260P0310 ET+31 5x115 72,6 5/115 Ø72,6 31 850 2.400 01/16 26.02.16
051150007260P0320 ET+32 5x115 72,6 5/115 Ø72,6 32 850 2.400 01/16 26.02.16
051150007260P0330 ET+33 5x115 72,6 5/115 Ø72,6 33 850 2.400 01/16 26.02.16
051150007260P0340 ET+34 5x115 72,6 5/115 Ø72,6 34 850 2.400 01/16 26.02.16
051150007260P0410 ET+41 5x115 72,6 5/115 Ø72,6 41 850 2.400 01/16 26.02.16
051150007260P0420 ET+42 5x115 72,6 5/115 Ø72,6 42 850 2.400 01/16 26.02.16
051150007260P0430 ET+43 5x115 72,6 5/115 Ø72,6 43 850 2.400 01/16 26.02.16
051150007260P0440 ET+44 5x115 72,6 5/115 Ø72,6 44 850 2.400 01/16 26.02.16
051150007260P0450 ET+45 5x115 72,6 5/115 Ø72,6 45 850 2.400 01/16 26.02.16
051180007260P0160 ET+16 5x118 72,6 5/118 Ø72,6 16 850 2.400 10/15 27.02.19
051180007260P0170 ET+17 5x118 72,6 5/118 Ø72,6 17 850 2.400 10/15 27.02.19
051180007260P0180 ET+18 5x118 72,6 5/118 Ø72,6 18 850 2.400 10/15 27.02.19
051180007260P0190 ET+19 5x118 72,6 5/118 Ø72,6 19 850 2.400 10/15 27.02.19
051180007260P0200 ET+20 5x118 72,6 5/118 Ø72,6 20 850 2.400 10/15 27.02.19
051180007410P0270 ET+27 5x118 74,1 5/118 Ø74,1 27 850 2.400 01/16 26.02.16
051180007410P0280 ET+28 5x118 74,1 5/118 Ø74,1 28 850 2.400 01/16 26.02.16
051180007410P0290 ET+29 5x118 74,1 5/118 Ø74,1 29 850 2.400 01/16 26.02.16
051180007410P0300 ET+30 5x118 74,1 5/118 Ø74,1 30 850 2.400 01/16 26.02.16
051180007410P0310 ET+31 5x118 74,1 5/118 Ø74,1 31 850 2.400 01/16 26.02.16
Prüflabor Süd GmbH · Tegelbarg 33 · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2016-TB-PSA-0017-NT-5
Stand: 27.02.2018
Seite 4 von 9

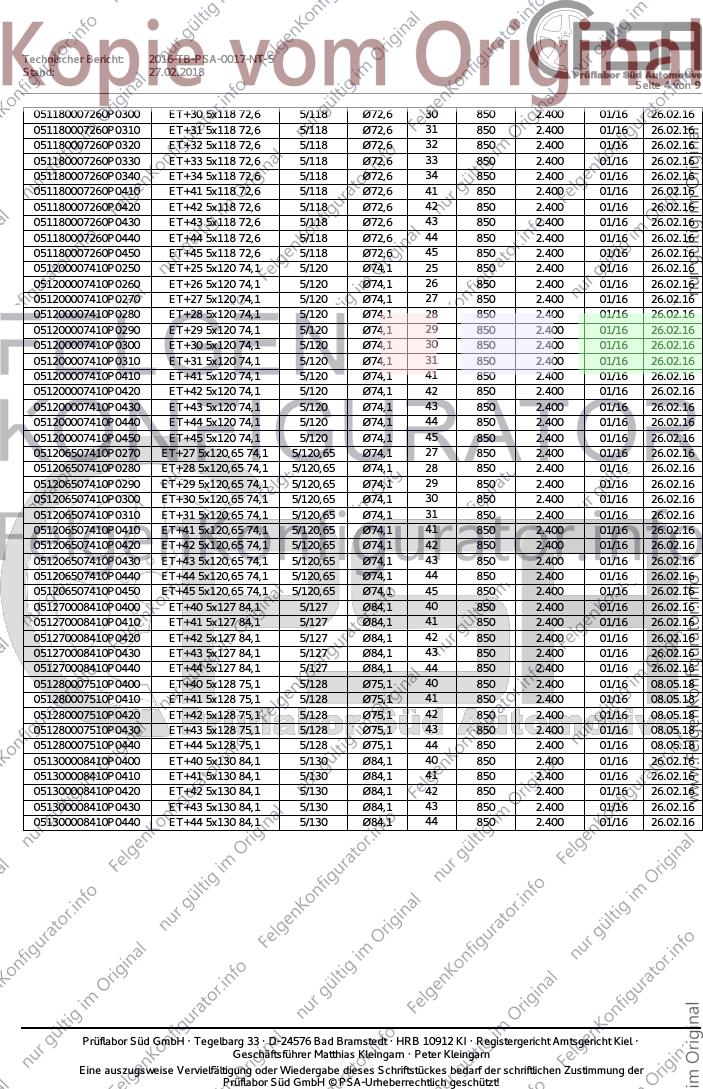

051180007260P0300 ET+30 5x118 72,6 5/118 Ø72,6 30 850 2.400 01/16 26.02.16
051180007260P0310 ET+31 5x118 72,6 5/118 Ø72,6 31 850 2.400 01/16 26.02.16
051180007260P0320 ET+32 5x118 72,6 5/118 Ø72,6 32 850 2.400 01/16 26.02.16
051180007260P0330 ET+33 5x118 72,6 5/118 Ø72,6 33 850 2.400 01/16 26.02.16
051180007260P0340 ET+34 5x118 72,6 5/118 Ø72,6 34 850 2.400 01/16 26.02.16
051180007260P0410 ET+41 5x118 72,6 5/118 Ø72,6 41 850 2.400 01/16 26.02.16
051180007260P0420 ET+42 5x118 72,6 5/118 Ø72,6 42 850 2.400 01/16 26.02.16
051180007260P0430 ET+43 5x118 72,6 5/118 Ø72,6 43 850 2.400 01/16 26.02.16
051180007260P0440 ET+44 5x118 72,6 5/118 Ø72,6 44 850 2.400 01/16 26.02.16
051180007260P0450 ET+45 5x118 72,6 5/118 Ø72,6 45 850 2.400 01/16 26.02.16
051200007410P0250 ET+25 5x120 74,1 5/120 Ø74,1 25 850 2.400 01/16 26.02.16
051200007410P0260 ET+26 5x120 74,1 5/120 Ø74,1 26 850 2.400 01/16 26.02.16
051200007410P0270 ET+27 5x120 74,1 5/120 Ø74,1 27 850 2.400 01/16 26.02.16
051200007410P0280 ET+28 5x120 74,1 5/120 Ø74,1 28 850 2.400 01/16 26.02.16
051200007410P0290 ET+29 5x120 74,1 5/120 Ø74,1 29 850 2.400 01/16 26.02.16
051200007410P0300 ET+30 5x120 74,1 5/120 Ø74,1 30 850 2.400 01/16 26.02.16
051200007410P0310 ET+31 5x120 74,1 5/120 Ø74,1 31 850 2.400 01/16 26.02.16
051200007410P0410 ET+41 5x120 74,1 5/120 Ø74,1 41 850 2.400 01/16 26.02.16
051200007410P0420 ET+42 5x120 74,1 5/120 Ø74,1 42 850 2.400 01/16 26.02.16
051200007410P0430 ET+43 5x120 74,1 5/120 Ø74,1 43 850 2.400 01/16 26.02.16
051200007410P0440 ET+44 5x120 74,1 5/120 Ø74,1 44 850 2.400 01/16 26.02.16
051200007410P0450 ET+45 5x120 74,1 5/120 Ø74,1 45 850 2.400 01/16 26.02.16
051206507410P0270 ET+27 5x120,65 74,1 5/120,65 Ø74,1 27 850 2.400 01/16 26.02.16
051206507410P0280 ET+28 5x120,65 74,1 5/120,65 Ø74,1 28 850 2.400 01/16 26.02.16
051206507410P0290 ET+29 5x120,65 74,1 5/120,65 Ø74,1 29 850 2.400 01/16 26.02.16
051206507410P0300 ET+30 5x120,65 74,1 5/120,65 Ø74,1 30 850 2.400 01/16 26.02.16
051206507410P0310 ET+31 5x120,65 74,1 5/120,65 Ø74,1 31 850 2.400 01/16 26.02.16
051206507410P0410 ET+41 5x120,65 74,1 5/120,65 Ø74,1 41 850 2.400 01/16 26.02.16
051206507410P0420 ET+42 5x120,65 74,1 5/120,65 Ø74,1 42 850 2.400 01/16 26.02.16
051206507410P0430 ET+43 5x120,65 74,1 5/120,65 Ø74,1 43 850 2.400 01/16 26.02.16
051206507410P0440 ET+44 5x120,65 74,1 5/120,65 Ø74,1 44 850 2.400 01/16 26.02.16
051206507410P0450 ET+45 5x120,65 74,1 5/120,65 Ø74,1 45 850 2.400 01/16 26.02.16
051270008410P0400 ET+40 5x127 84,1 5/127 Ø84,1 40 850 2.400 01/16 26.02.16
051270008410P0410 ET+41 5x127 84,1 5/127 Ø84,1 41 850 2.400 01/16 26.02.16
051270008410P0420 ET+42 5x127 84,1 5/127 Ø84,1 42 850 2.400 01/16 26.02.16
051270008410P0430 ET+43 5x127 84,1 5/127 Ø84,1 43 850 2.400 01/16 26.02.16
051270008410P0440 ET+44 5x127 84,1 5/127 Ø84,1 44 850 2.400 01/16 26.02.16
051280007510P0400 ET+40 5x128 75,1 5/128 Ø75,1 40 850 2.400 01/16 08.05.18
051280007510P0410 ET+41 5x128 75,1 5/128 Ø75,1 41 850 2.400 01/16 08.05.18
051280007510P0420 ET+42 5x128 75,1 5/128 Ø75,1 42 850 2.400 01/16 08.05.18
051280007510P0430 ET+43 5x128 75,1 5/128 Ø75,1 43 850 2.400 01/16 08.05.18
051280007510P0440 ET+44 5x128 75,1 5/128 Ø75,1 44 850 2.400 01/16 08.05.18
051300008410P0400 ET+40 5x130 84,1 5/130 Ø84,1 40 850 2.400 01/16 26.02.16
051300008410P0410 ET+41 5x130 84,1 5/130 Ø84,1 41 850 2.400 01/16 26.02.16
051300008410P0420 ET+42 5x130 84,1 5/130 Ø84,1 42 850 2.400 01/16 26.02.16
051300008410P0430 ET+43 5x130 84,1 5/130 Ø84,1 43 850 2.400 01/16 26.02.16
051300008410P0440 ET+44 5x130 84,1 5/130 Ø84,1 44 850 2.400 01/16 26.02.16
Prüflabor Süd GmbH · Tegelbarg 33 · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2016-TB-PSA-0017-NT-5
Stand: 27.02.2018
Seite 5 von 9

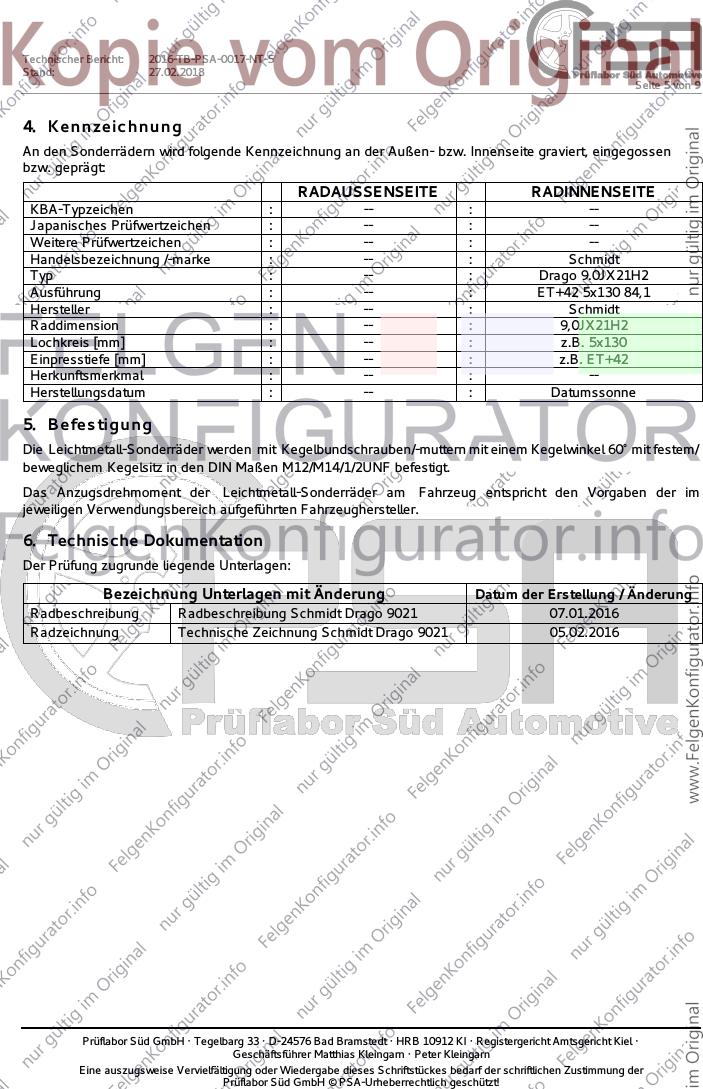

4. Kennzeichnung
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite graviert, eingegossen
bzw. geprägt:
RADAUSSENSEITE RADINNENSEITE
KBA-Typzeichen : -- : --
Japanisches Prüfwertzeichen : -- : --
Weitere Prüfwertzeichen : -- : --
Handelsbezeichnung /-marke : -- : Schmidt
Typ : -- : Drago 9.0JX21H2
Ausführung : -- : ET+42 5x130 84,1
Hersteller : -- : Schmidt
Raddimension : -- : 9,0JX21H2
Lochkreis [mm] : -- : z.B. 5x130
Einpresstiefe [mm] : -- : z.B. ET+42
Herkunftsmerkmal : -- : --
Herstellungsdatum : -- : Datumssonne
5. Befestigung
Die Leichtmetall-Sonderräder werden mit Kegelbundschrauben/-muttern mit einem Kegelwinkel 60° mit festem/
beweglichem Kegelsitz in den DIN Maßen M12/M14/1/2UNF befestigt.
Das Anzugsdrehmoment der Leichtmetall-Sonderräder am Fahrzeug entspricht den Vorgaben der im
jeweiligen Verwendungsbereich aufgeführten Fahrzeughersteller.
6. Technische Dokumentation
Der Prüfung zugrunde liegende Unterlagen:
Bezeichnung Unterlagen mit Änderung Datum der Erstellung / Änderung
Radbeschreibung Radbeschreibung Schmidt Drago 9021 07.01.2016
Radzeichnung Technische Zeichnung Schmidt Drago 9021 05.02.2016
Prüflabor Süd GmbH · Tegelbarg 33 · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2016-TB-PSA-0017-NT-5
Stand: 27.02.2018
Seite 6 von 9

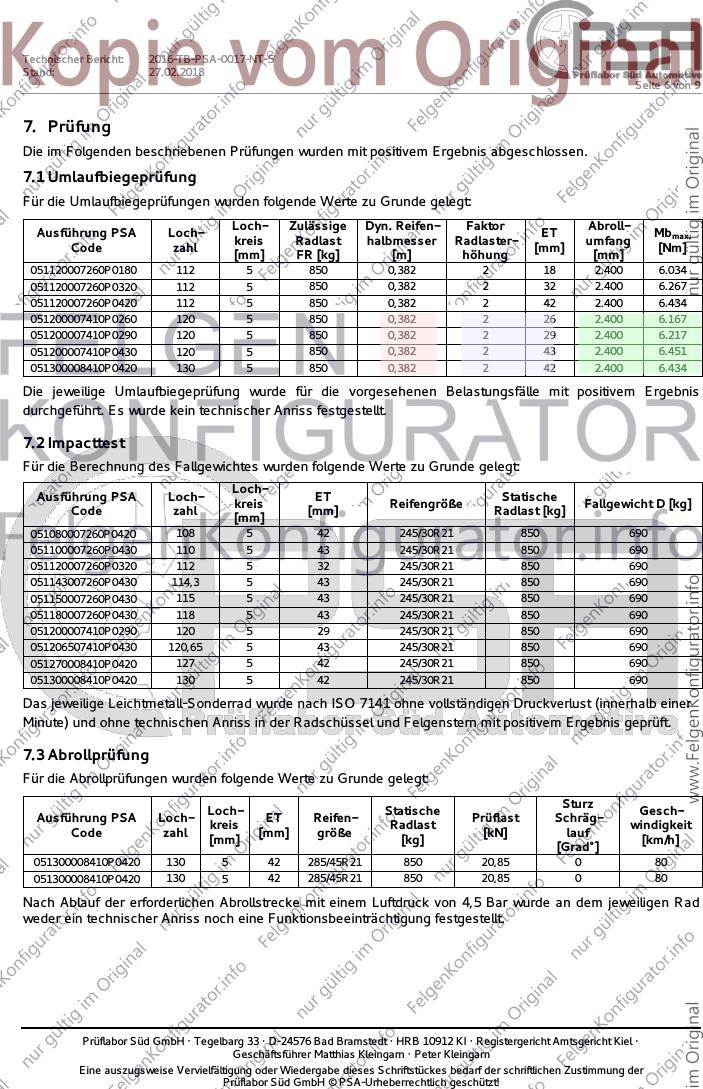

7. Prüfung
Die im Folgenden beschriebenen Prüfungen wurden mit positivem Ergebnis abgeschlossen.
7.1 Umlaufbiegeprüfung
Für die Umlaufbiegeprüfungen wurden folgende Werte zu Grunde gelegt:
Loch- Zulässige Dyn. Reifen- Faktor Abroll-
Ausführung PSA Loch- ET Mbmax.
kreis Radlast halbmesser Radlaster- umfang
Code zahl [mm] [Nm]
[mm] FR [kg] [m] höhung [mm]
051120007260P0180 112 5 850 0,382 2 18 2.400 6.034
051120007260P0320 112 5 850 0,382 2 32 2.400 6.267
051120007260P0420 112 5 850 0,382 2 42 2.400 6.434
051200007410P0260 120 5 850 0,382 2 26 2.400 6.167
051200007410P0290 120 5 850 0,382 2 29 2.400 6.217
051200007410P0430 120 5 850 0,382 2 43 2.400 6.451
051300008410P0420 130 5 850 0,382 2 42 2.400 6.434
Die jeweilige Umlaufbiegeprüfung wurde für die vorgesehenen Belastungsfälle mit positivem Ergebnis
durchgeführt. Es wurde kein technischer Anriss festgestellt.
7.2 Impacttest
Für die Berechnung des Fallgewichtes wurden folgende Werte zu Grunde gelegt:
Loch-
Ausführung PSA Loch- ET Statische
kreis Reifengröße Fallgewicht D [kg]
Code zahl [mm] Radlast [kg]
[mm]
051080007260P0420 108 5 42 245/30R21 850 690
051100007260P0430 110 5 43 245/30R21 850 690
051120007260P0320 112 5 32 245/30R21 850 690
051143007260P0430 114,3 5 43 245/30R21 850 690
051150007260P0430 115 5 43 245/30R21 850 690
051180007260P0430 118 5 43 245/30R21 850 690
051200007410P0290 120 5 29 245/30R21 850 690
051206507410P0430 120,65 5 43 245/30R21 850 690
051270008410P0420 127 5 42 245/30R21 850 690
051300008410P0420 130 5 42 245/30R21 850 690
Das jeweilige Leichtmetall-Sonderrad wurde nach ISO 7141 ohne vollständigen Druckverlust (innerhalb einer
Minute) und ohne technischen Anriss in der Radschüssel und Felgenstern mit positivem Ergebnis geprüft.
7.3 Abrollprüfung
Für die Abrollprüfungen wurden folgende Werte zu Grunde gelegt:
Sturz
Loch- Statische Gesch-
Ausführung PSA Loch- ET Reifen- Prüflast Schräg-
kreis Radlast windigkeit
Code zahl [mm] größe [kN] lauf
[mm] [kg] [km/h]
[Grad°]
051300008410P0420 130 5 42 285/45R21 850 20,85 0 80
051300008410P0420 130 5 42 285/45R21 850 20,85 0 80
Nach Ablauf der erforderlichen Abrollstrecke mit einem Luftdruck von 4,5 Bar wurde an dem jeweiligen Rad
weder ein technischer Anriss noch eine Funktionsbeeinträchtigung festgestellt.
Prüflabor Süd GmbH · Tegelbarg 33 · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2016-TB-PSA-0017-NT-5
Stand: 27.02.2018
Seite 7 von 9

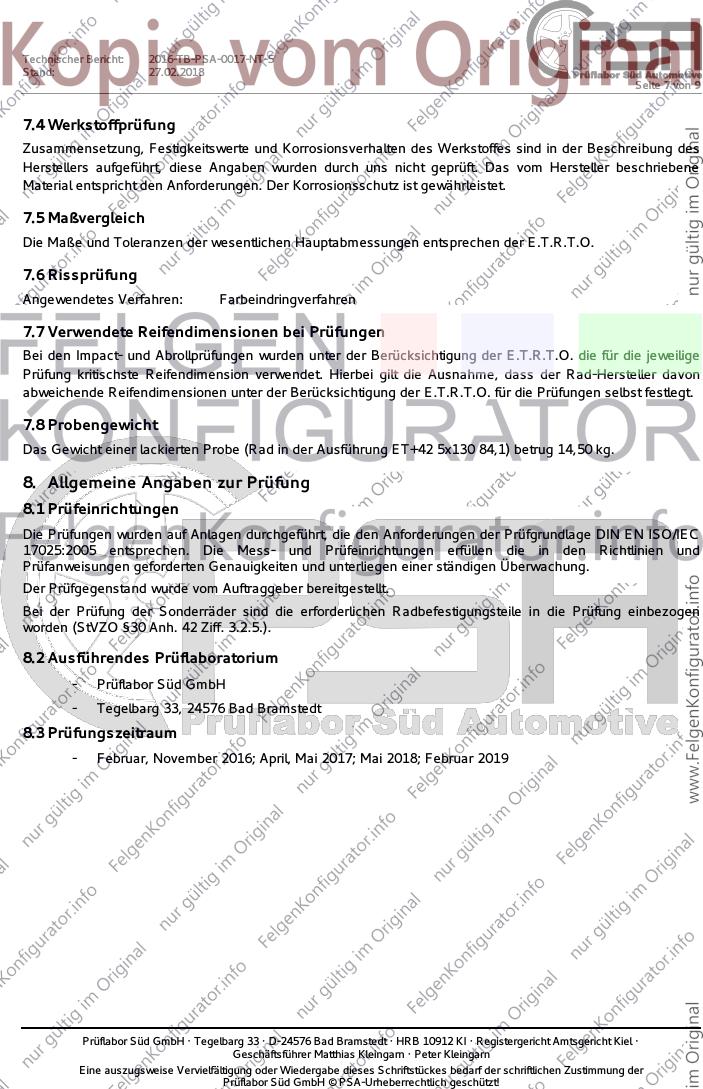

7.4 Werkstoffprüfung
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung des
Herstellers aufgeführt, diese Angaben wurden durch uns nicht geprüft. Das vom Hersteller beschriebene
Material entspricht den Anforderungen. Der Korrosionsschutz ist gewährleistet.
7.5 Maßvergleich
Die Maße und Toleranzen der wesentlichen Hauptabmessungen entsprechen der E.T.R.T.O.
7.6 Rissprüfung
Angewendetes Verfahren: Farbeindringverfahren
7.7 Verwendete Reifendimensionen bei Prüfungen
Bei den Impact- und Abrollprüfungen wurden unter der Berücksichtigung der E.T.R.T.O. die für die jeweilige
Prüfung kritischste Reifendimension verwendet. Hierbei gilt die Ausnahme, dass der Rad-Hersteller davon
abweichende Reifendimensionen unter der Berücksichtigung der E.T.R.T.O. für die Prüfungen selbst festlegt.
7.8 Probengewicht
Das Gewicht einer lackierten Probe (Rad in der Ausführung ET+42 5x130 84,1) betrug 14,50 kg.
8. Allgemeine Angaben zur Prüfung
8.1 Prüfeinrichtungen
Die Prüfungen wurden auf Anlagen durchgeführt, die den Anforderungen der Prüfgrundlage DIN EN ISO/IEC
17025:2005 entsprechen. Die Mess- und Prüfeinrichtungen erfüllen die in den Richtlinien und
Prüfanweisungen geforderten Genauigkeiten und unterliegen einer ständigen Überwachung.
Der Prüfgegenstand wurde vom Auftraggeber bereitgestellt.
Bei der Prüfung der Sonderräder sind die erforderlichen Radbefestigungsteile in die Prüfung einbezogen
worden (StVZO §30 Anh. 42 Ziff. 3.2.5.).
8.2 Ausführendes Prüflaboratorium
- Prüflabor Süd GmbH
- Tegelbarg 33, 24576 Bad Bramstedt
8.3 Prüfungszeitraum
- Februar, November 2016; April, Mai 2017; Mai 2018; Februar 2019
Prüflabor Süd GmbH · Tegelbarg 33 · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2016-TB-PSA-0017-NT-5
Stand: 27.02.2018
Seite 8 von 9

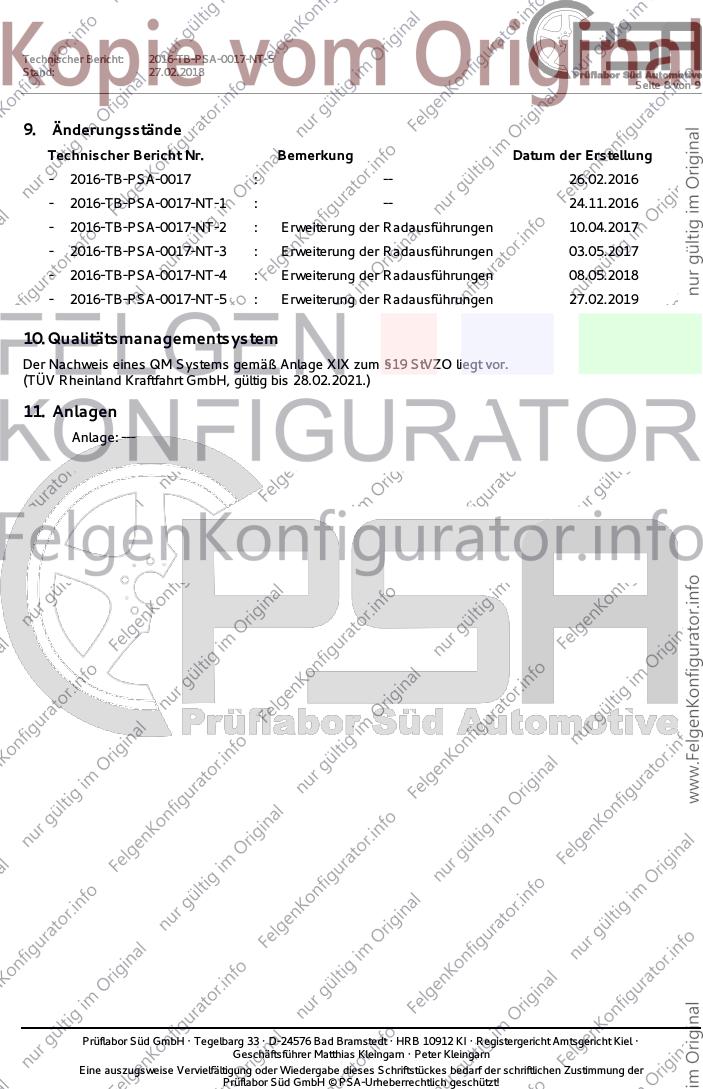

9. Änderungsstände
Technischer Bericht Nr. Bemerkung Datum der Erstellung
- 2016-TB-PSA-0017 : -- 26.02.2016
- 2016-TB-PSA-0017-NT-1 : -- 24.11.2016
- 2016-TB-PSA-0017-NT-2 : Erweiterung der Radausführungen 10.04.2017
- 2016-TB-PSA-0017-NT-3 : Erweiterung der Radausführungen 03.05.2017
- 2016-TB-PSA-0017-NT-4 : Erweiterung der Radausführungen 08.05.2018
- 2016-TB-PSA-0017-NT-5 : Erweiterung der Radausführungen 27.02.2019
10. Qualitätsmanagementsystem
Der Nachweis eines QM Systems gemäß Anlage XIX zum §19 StVZO liegt vor.
(TÜV Rheinland Kraftfahrt GmbH, gültig bis 28.02.2021.)
11. Anlagen
Anlage: ---
Prüflabor Süd GmbH · Tegelbarg 33 · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2016-TB-PSA-0017-NT-5
Stand: 27.02.2018
Seite 9 von 9

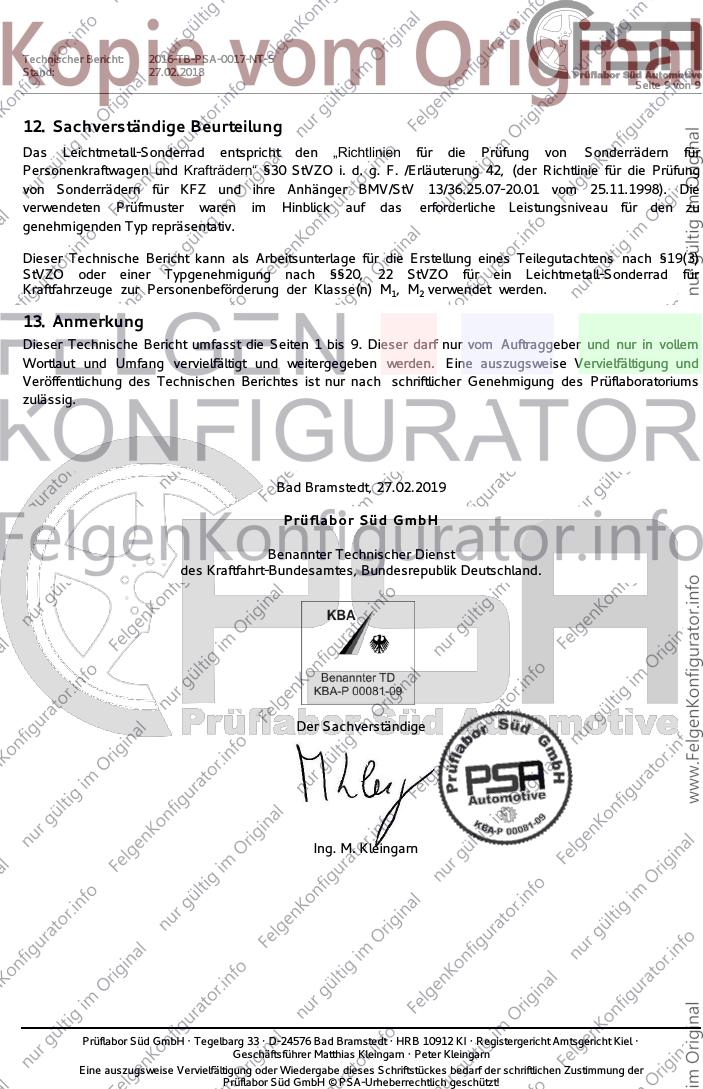

12. Sachverständige Beurteilung
Das Leichtmetall-Sonderrad entspricht den „Richtlinien für die Prüfung von Sonderrädern für
Personenkraftwagen und Krafträdern“ §30 StVZO i. d. g. F. /Erläuterung 42, (der Richtlinie für die Prüfung
von Sonderrädern für KFZ und ihre Anhänger BMV/StV 13/36.25.07-20.01 vom 25.11.1998). Die
verwendeten Prüfmuster waren im Hinblick auf das erforderliche Leistungsniveau für den zu
genehmigenden Typ repräsentativ.
Dieser Technische Bericht kann als Arbeitsunterlage für die Erstellung eines Teilegutachtens nach §19(3)
StVZO oder einer Typgenehmigung nach §§20, 22 StVZO für ein Leichtmetall-Sonderrad für
Kraftfahrzeuge zur Personenbeförderung der Klasse(n) M1, M2 verwendet werden.
13. Anmerkung
Dieser Technische Bericht umfasst die Seiten 1 bis 9. Dieser darf nur vom Auftraggeber und nur in vollem
Wortlaut und Umfang vervielfältigt und weitergegeben werden. Eine auszugsweise Vervielfältigung und
Veröffentlichung des Technischen Berichtes ist nur nach schriftlicher Genehmigung des Prüflaboratoriums
zulässig.
Bad Bramstedt, 27.02.2019
Prüflabor Süd GmbH
Benannter Technischer Dienst
des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Der Sachverständige
Ing. M. Kleingarn
Prüflabor Süd GmbH · Tegelbarg 33 · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
