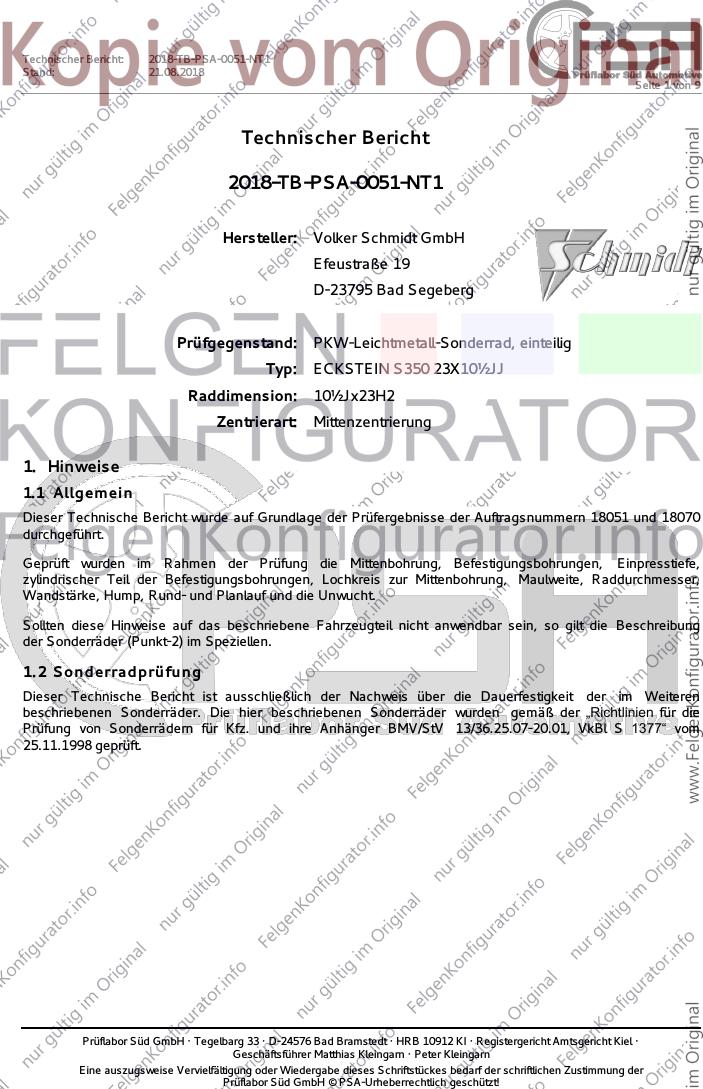

Technischer Bericht: 2018-TB-PSA-0051-NT1
Stand: 21.08.2018
Seite 1 von 9
Technischer Bericht
2018-TB-PSA-0051-NT1
Hersteller: Volker Schmidt GmbH
Efeustraße 19
D-23795 Bad Segeberg
Prüfgegenstand: PKW-Leichtmetall-Sonderrad, einteilig
Typ: ECKSTEIN S350 23X10½JJ
Raddimension: 10½Jx23H2
Zentrierart: Mittenzentrierung
1. Hinweise
1.1 Allgemein
Dieser Technische Bericht wurde auf Grundlage der Prüfergebnisse der Auftragsnummern 18051 und 18070
durchgeführt.
Geprüft wurden im Rahmen der Prüfung die Mittenbohrung, Befestigungsbohrungen, Einpresstiefe,
zylindrischer Teil der Befestigungsbohrungen, Lochkreis zur Mittenbohrung, Maulweite, Raddurchmesser,
Wandstärke, Hump, Rund- und Planlauf und die Unwucht.
Sollten diese Hinweise auf das beschriebene Fahrzeugteil nicht anwendbar sein, so gilt die Beschreibung
der Sonderräder (Punkt-2) im Speziellen.
1.2 Sonderradprüfung
Dieser Technische Bericht ist ausschließlich der Nachweis über die Dauerfestigkeit der im Weiteren
beschriebenen Sonderräder. Die hier beschriebenen Sonderräder wurden gemäß der „Richtlinien für die
Prüfung von Sonderrädern für Kfz. und ihre Anhänger BMV/StV 13/36.25.07-20.01, VkBl S 1377“ vom
25.11.1998 geprüft.
Prüflabor Süd GmbH · Tegelbarg 33 · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2018-TB-PSA-0051-NT1
Stand: 21.08.2018
Seite 2 von 9

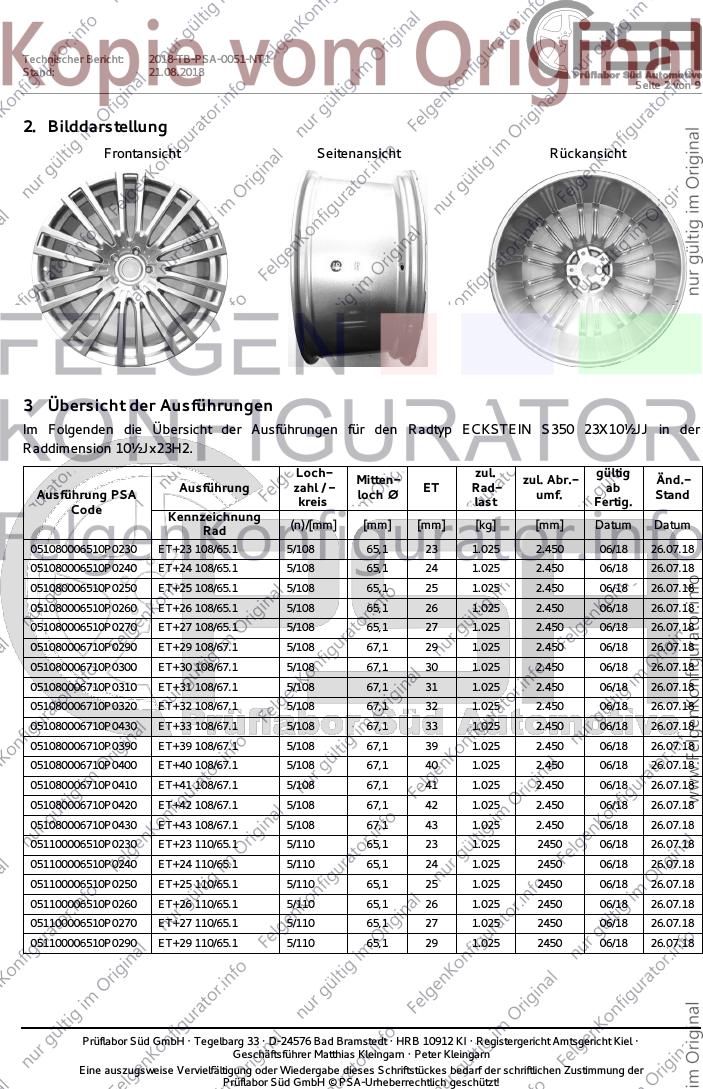

2. Bilddarstellung
Frontansicht Seitenansicht Rückansicht
3. Übersicht der Ausführungen
Im Folgenden die Übersicht der Ausführungen für den Radtyp ECKSTEIN S350 23X10½JJ in der
Raddimension 10½Jx23H2.
Loch- zul. gültig
Mitten- zul. Abr.- Änd.-
Ausführung zahl / - ET Rad- ab
Ausführung PSA loch Ø umf. Stand
kreis last Fertig.
Code
Kennzeichnung
(n)/[mm] [mm] [mm] [kg] [mm] Datum Datum
Rad
051080006510P0230 ET+23 108/65.1 5/108 65,1 23 1.025 2.450 06/18 26.07.18
051080006510P0240 ET+24 108/65.1 5/108 65,1 24 1.025 2.450 06/18 26.07.18
051080006510P0250 ET+25 108/65.1 5/108 65,1 25 1.025 2.450 06/18 26.07.18
051080006510P0260 ET+26 108/65.1 5/108 65,1 26 1.025 2.450 06/18 26.07.18
051080006510P0270 ET+27 108/65.1 5/108 65,1 27 1.025 2.450 06/18 26.07.18
051080006710P0290 ET+29 108/67.1 5/108 67,1 29 1.025 2.450 06/18 26.07.18
051080006710P0300 ET+30 108/67.1 5/108 67,1 30 1.025 2.450 06/18 26.07.18
051080006710P0310 ET+31 108/67.1 5/108 67,1 31 1.025 2.450 06/18 26.07.18
051080006710P0320 ET+32 108/67.1 5/108 67,1 32 1.025 2.450 06/18 26.07.18
051080006710P0430 ET+33 108/67.1 5/108 67,1 33 1.025 2.450 06/18 26.07.18
051080006710P0390 ET+39 108/67.1 5/108 67,1 39 1.025 2.450 06/18 26.07.18
051080006710P0400 ET+40 108/67.1 5/108 67,1 40 1.025 2.450 06/18 26.07.18
051080006710P0410 ET+41 108/67.1 5/108 67,1 41 1.025 2.450 06/18 26.07.18
051080006710P0420 ET+42 108/67.1 5/108 67,1 42 1.025 2.450 06/18 26.07.18
051080006710P0430 ET+43 108/67.1 5/108 67,1 43 1.025 2.450 06/18 26.07.18
051100006510P0230 ET+23 110/65.1 5/110 65,1 23 1.025 2450 06/18 26.07.18
051100006510P0240 ET+24 110/65.1 5/110 65,1 24 1.025 2450 06/18 26.07.18
051100006510P0250 ET+25 110/65.1 5/110 65,1 25 1.025 2450 06/18 26.07.18
051100006510P0260 ET+26 110/65.1 5/110 65,1 26 1.025 2450 06/18 26.07.18
051100006510P0270 ET+27 110/65.1 5/110 65,1 27 1.025 2450 06/18 26.07.18
051100006510P0290 ET+29 110/65.1 5/110 65,1 29 1.025 2450 06/18 26.07.18
Prüflabor Süd GmbH · Tegelbarg 33 · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2018-TB-PSA-0051-NT1
Stand: 21.08.2018
Seite 3 von 9
051100006510P0300 ET+30 110/65.1 5/110 65,1 30 1.025 2450 06/18 26.07.18
051100006510P0310 ET+31 110/65.1 5/110 65,1 31 1.025 2450 06/18 26.07.18
051100006510P0320 ET+32 110/65.1 5/110 65,1 32 1.025 2450 06/18 26.07.18
051100006510P0330 ET+33 110/65.1 5/110 65,1 33 1.025 2450 06/18 26.07.18
051100006510P0390 ET+39 110/65.1 5/110 65,1 39 1.025 2450 06/18 26.07.18
051100006510P0400 ET+40 110/65.1 5/110 65,1 40 1.025 2450 06/18 26.07.18
051100006510P0410 ET+41 110/65.1 5/110 65,1 41 1.025 2450 06/18 26.07.18
051100006510P0420 ET+42 110/65.1 5/110 65,1 42 1.025 2450 06/18 26.07.18
051100006510P0430 ET+43 110/65.1 5/110 65,1 43 1.025 2450 06/18 26.07.18
051120006660P0230 ET+23 112/66.6 5/112 66,6 23 1.025 2.450 06/18 26.07.18
051120006660P0240 ET+24 112/66.6 5/112 66,6 24 1.025 2.450 06/18 26.07.18
051120006660P0250 ET+25 112/66.6 5/112 66,6 25 1.025 2.450 06/18 26.07.18
051120006660P0260 ET+26 112/66.6 5/112 66,6 26 1.025 2.450 06/18 26.07.18
051120006660P0270 ET+27 112/66.6 5/112 66,6 27 1.025 2.450 06/18 26.07.18
051120006660P0290 ET+29 112/66.6 5/112 66,6 29 1.025 2.450 06/18 26.07.18
051120006660P0300 ET+30 112/66.6 5/112 66,6 30 1.025 2.450 06/18 26.07.18
051120006660P0310 ET+31 112/66.6 5/112 66,6 31 1.025 2.450 06/18 26.07.18
051120006660P0320 ET+32 112/66.6 5/112 66,6 32 1.025 2.450 06/18 26.07.18
051120006660P0330 ET+33 112/66.6 5/112 66,6 33 1.025 2.450 06/18 26.07.18
051120006660P0390 ET+39 112/66.6 5/112 66,6 39 1.025 2.450 06/18 26.07.18
051120006660P0400 ET+40 112/66.6 5/112 66,6 40 1.025 2.450 06/18 26.07.18
051120006660P0410 ET+41 112/66.6 5/112 66,6 41 1.025 2.450 06/18 26.07.18
051120006660P0420 ET+42 112/66.6 5/112 66,6 42 1.025 2.450 06/18 26.07.18
051120006660P0430 ET+43 112/66.6 5/112 66,6 43 1.025 2.450 06/18 26.07.18
051143007060P0180 ET+18 114,3/70.6 5/114,3 70,6 18 1.025 2.450 06/18 26.07.18
051143007060P0190 ET+19 114,3/70.6 5/114,3 70,6 19 1.025 2.450 06/18 26.07.18
051143007060P0200 ET+20 114,3/70.6 5/114,3 70,6 20 1.025 2.450 06/18 26.07.18
051143007060P0210 ET+21 114,3/70.6 5/114,3 70,6 21 1.025 2.450 06/18 26.07.18
051143007060P0220 ET+22 114,3/70.6 5/114,3 70,6 22 1.025 2.450 06/18 26.07.18
051143007060P0230 ET+23 114,3/70.6 5/114,3 70,6 23 1.025 2.450 06/18 26.07.18
051143007060P0240 ET+24 114,3/70.6 5/114,3 70,6 24 1.025 2.450 06/18 26.07.18
051143007060P0250 ET+25 114,3/70.6 5/114,3 70,6 25 1.025 2.450 06/18 26.07.18
051143007060P0260 ET+26 114,3/70.6 5/114,3 70,6 26 1.025 2.450 06/18 26.07.18
051143007060P0270 ET+27 114,3/70.6 5/114,3 70,6 27 1.025 2.450 06/18 26.07.18
051143007060P0350 ET+35 114,3/70.6 5/114,3 70,6 35 1.025 2.450 06/18 26.07.18
051143007060P0360 ET+36 114,3/70.6 5/114,3 70,6 36 1.025 2.450 06/18 26.07.18
051143007060P0370 ET+37 114,3/70.6 5/114,3 70,6 37 1.025 2.450 06/18 26.07.18
051143007060P0380 ET+38 114,3/70.6 5/114,3 70,6 38 1.025 2.450 06/18 26.07.18
051143007060P0390 ET+39 114,3/70.6 5/114,3 70,6 39 1.025 2.450 06/18 26.07.18
051143007060P0390 ET+39 114,3/70.6 5/114,3 70,6 39 1.025 2.450 06/18 26.07.18
051143007060P0400 ET+40 114,3/70.6 5/114,3 70,6 40 1.025 2.450 06/18 26.07.18
051143007060P0410 ET+41 114,3/70.6 5/114,3 70,6 41 1.025 2.450 06/18 26.07.18
051143007060P0420 ET+42 114,3/70.6 5/114,3 70,6 42 1.025 2.450 06/18 26.07.18
051143007060P0430 ET+43 114,3/70.6 5/114,3 70,6 43 1.025 2.450 06/18 26.07.18
Prüflabor Süd GmbH · Tegelbarg 33 · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2018-TB-PSA-0051-NT1
Stand: 21.08.2018
Seite 4 von 9
051150007160P0180 ET+18 115/71.6 5/115 71,6 18 1.025 2.450 06/18 26.07.18
051150007160P0190 ET+19 115/71.6 5/115 71,6 19 1.025 2.450 06/18 26.07.18
051150007160P0200 ET+20 115/71.6 5/115 71,6 20 1.025 2.450 06/18 26.07.18
051150007160P0210 ET+21 115/71.6 5/115 71,6 21 1.025 2.450 06/18 26.07.18
051150007160P0220 ET+22 115/71.6 5/115 71,6 22 1.025 2.450 06/18 26.07.18
051150007160P0230 ET+23 115/71.6 5/115 71,6 23 1.025 2.450 06/18 26.07.18
051150007160P0240 ET+24 115/71.6 5/115 71,6 24 1.025 2.450 06/18 26.07.18
051150007160P0250 ET+25 115/71.6 5/115 71,6 25 1.025 2.450 06/18 26.07.18
051150007160P0260 ET+26 115/71.6 5/115 71,6 26 1.025 2.450 06/18 26.07.18
051150007160P0270 ET+27 115/71.6 5/115 71,6 27 1.025 2.450 06/18 26.07.18
051150007160P0350 ET+35 115/71.6 5/115 71,6 35 1.025 2.450 06/18 26.07.18
051150007160P0360 ET+36 115/71.6 5/115 71,6 36 1.025 2.450 06/18 26.07.18
051150007160P0370 ET+37 115/71.6 5/115 71,6 37 1.025 2.450 06/18 26.07.18
051150007160P0380 ET+38 115/71.6 5/115 71,6 38 1.025 2.450 06/18 26.07.18
051150007160P0390 ET+39 115/71.6 5/115 71,6 39 1.025 2.450 06/18 26.07.18
051150007160P0400 ET+40 115/71.6 5/115 71,6 40 1.025 2.450 06/18 26.07.18
051150007160P0410 ET+41 115/71.6 5/115 71,6 41 1.025 2.450 06/18 26.07.18
051150007160P0420 ET+42 115/71.6 5/115 71,6 42 1.025 2.450 06/18 26.07.18
051150007160P0430 ET+43 115/71.6 5/115 71,6 43 1.025 2.450 06/18 26.07.18
051200007410P0180 ET+18 120/74.1 5/120 74,1 18 1.025 2.450 06/18 26.07.18
051200007410P0190 ET+19 120/74.1 5/120 74,1 19 1.025 2.450 06/18 26.07.18
051200007410P0200 ET+20 120/74.1 5/120 74,1 20 1.025 2.450 06/18 26.07.18
051200007410P0210 ET+21 120/74.1 5/120 74,1 21 1.025 2.450 06/18 26.07.18
051200007410P0220 ET+22 120/74.1 5/120 74,1 22 1.025 2.450 06/18 26.07.18
051200007410P0230 ET+23 120/74.1 5/120 74,1 23 1.025 2.450 06/18 26.07.18
051200007410P0240 ET+24 120/74.1 5/120 74,1 24 1.025 2.450 06/18 26.07.18
051200007410P0250 ET+25 120/74.1 5/120 74,1 25 1.025 2.450 06/18 26.07.18
051200007410P0260 ET+26 120/74.1 5/120 74,1 26 1.025 2.450 06/18 26.07.18
051200007410P0270 ET+27 120/74.1 5/120 74,1 27 1.025 2.450 06/18 26.07.18
051200007410P0350 ET+35 120/74.1 5/120 74,1 35 1.025 2.450 06/18 26.07.18
051200007410P0360 ET+36 120/74.1 5/120 74,1 36 1.025 2.450 06/18 26.07.18
051200007410P0370 ET+37 120/74.1 5/120 74,1 37 1.025 2.450 06/18 26.07.18
051200007410P0380 ET+38 120/74.1 5/120 74,1 38 1.025 2.450 06/18 26.07.18
051200007410P0390 ET+39 120/74.1 5/120 74,1 39 1.025 2.450 06/18 26.07.18
051200007410P0400 ET+40 120/74.1 5/120 74,1 40 1.025 2.450 06/18 26.07.18
051200007410P0410 ET+41 120/74.1 5/120 74,1 41 1.025 2.450 06/18 26.07.18
051200007410P0420 ET+42 120/74.1 5/120 74,1 42 1.025 2.450 06/18 26.07.18
051200007410P0430 ET+43 120/74.1 5/120 74,1 43 1.025 2.450 06/18 26.07.18
051206507030P0180 ET+18 120,65/70.3 5/120,65 70,3 18 1.025 2.450 06/18 26.07.18
051206507030P0190 ET+19 120,65/70.3 5/120,65 70,3 19 1.025 2.450 06/18 26.07.18
051206507030P0200 ET+20 120,65/70.3 5/120,65 70,3 20 1.025 2.450 06/18 26.07.18
051206507030P0210 ET+21 120,65/70.3 5/120,65 70,3 21 1.025 2.450 06/18 26.07.18
051206507030P0220 ET+22 120,65/70.3 5/120,65 70,3 22 1.025 2.450 06/18 26.07.18
Prüflabor Süd GmbH · Tegelbarg 33 · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2018-TB-PSA-0051-NT1
Stand: 21.08.2018

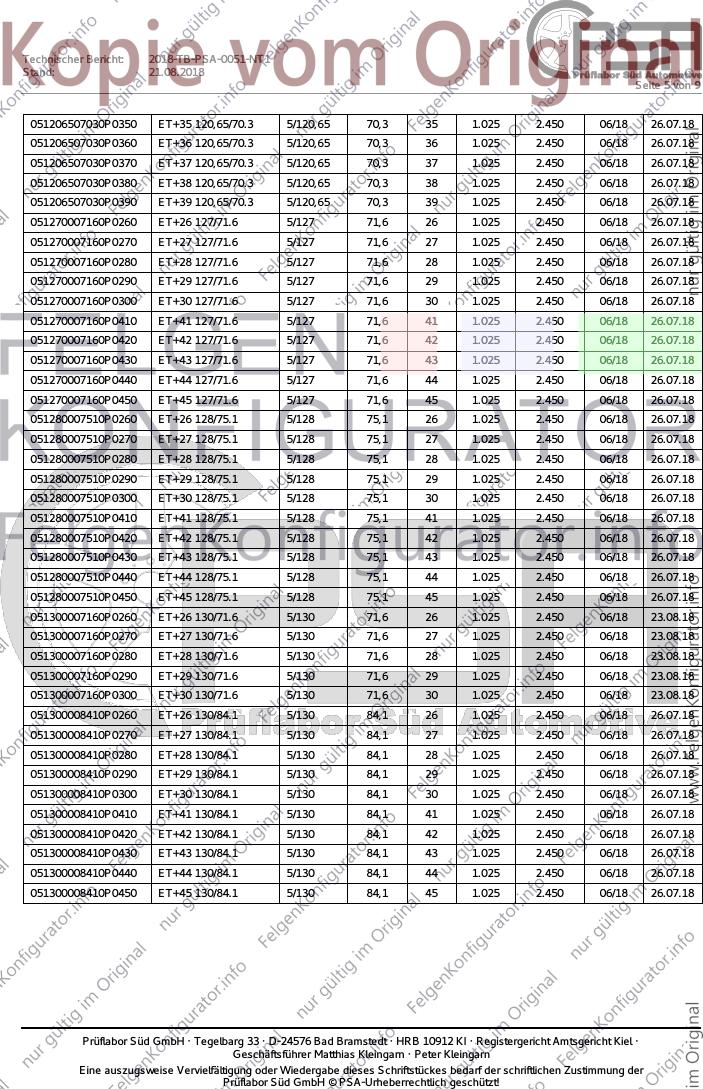

Seite 5 von 9
051206507030P0350 ET+35 120,65/70.3 5/120,65 70,3 35 1.025 2.450 06/18 26.07.18
051206507030P0360 ET+36 120,65/70.3 5/120,65 70,3 36 1.025 2.450 06/18 26.07.18
051206507030P0370 ET+37 120,65/70.3 5/120,65 70,3 37 1.025 2.450 06/18 26.07.18
051206507030P0380 ET+38 120,65/70.3 5/120,65 70,3 38 1.025 2.450 06/18 26.07.18
051206507030P0390 ET+39 120,65/70.3 5/120,65 70,3 39 1.025 2.450 06/18 26.07.18
051270007160P0260 ET+26 127/71.6 5/127 71,6 26 1.025 2.450 06/18 26.07.18
051270007160P0270 ET+27 127/71.6 5/127 71,6 27 1.025 2.450 06/18 26.07.18
051270007160P0280 ET+28 127/71.6 5/127 71,6 28 1.025 2.450 06/18 26.07.18
051270007160P0290 ET+29 127/71.6 5/127 71,6 29 1.025 2.450 06/18 26.07.18
051270007160P0300 ET+30 127/71.6 5/127 71,6 30 1.025 2.450 06/18 26.07.18
051270007160P0410 ET+41 127/71.6 5/127 71,6 41 1.025 2.450 06/18 26.07.18
051270007160P0420 ET+42 127/71.6 5/127 71,6 42 1.025 2.450 06/18 26.07.18
051270007160P0430 ET+43 127/71.6 5/127 71,6 43 1.025 2.450 06/18 26.07.18
051270007160P0440 ET+44 127/71.6 5/127 71,6 44 1.025 2.450 06/18 26.07.18
051270007160P0450 ET+45 127/71.6 5/127 71,6 45 1.025 2.450 06/18 26.07.18
051280007510P0260 ET+26 128/75.1 5/128 75,1 26 1.025 2.450 06/18 26.07.18
051280007510P0270 ET+27 128/75.1 5/128 75,1 27 1.025 2.450 06/18 26.07.18
051280007510P0280 ET+28 128/75.1 5/128 75,1 28 1.025 2.450 06/18 26.07.18
051280007510P0290 ET+29 128/75.1 5/128 75,1 29 1.025 2.450 06/18 26.07.18
051280007510P0300 ET+30 128/75.1 5/128 75,1 30 1.025 2.450 06/18 26.07.18
051280007510P0410 ET+41 128/75.1 5/128 75,1 41 1.025 2.450 06/18 26.07.18
051280007510P0420 ET+42 128/75.1 5/128 75,1 42 1.025 2.450 06/18 26.07.18
051280007510P0430 ET+43 128/75.1 5/128 75,1 43 1.025 2.450 06/18 26.07.18
051280007510P0440 ET+44 128/75.1 5/128 75,1 44 1.025 2.450 06/18 26.07.18
051280007510P0450 ET+45 128/75.1 5/128 75,1 45 1.025 2.450 06/18 26.07.18
051300007160P0260 ET+26 130/71.6 5/130 71,6 26 1.025 2.450 06/18 23.08.18
051300007160P0270 ET+27 130/71.6 5/130 71,6 27 1.025 2.450 06/18 23.08.18
051300007160P0280 ET+28 130/71.6 5/130 71,6 28 1.025 2.450 06/18 23.08.18
051300007160P0290 ET+29 130/71.6 5/130 71,6 29 1.025 2.450 06/18 23.08.18
051300007160P0300 ET+30 130/71.6 5/130 71,6 30 1.025 2.450 06/18 23.08.18
051300008410P0260 ET+26 130/84.1 5/130 84,1 26 1.025 2.450 06/18 26.07.18
051300008410P0270 ET+27 130/84.1 5/130 84,1 27 1.025 2.450 06/18 26.07.18
051300008410P0280 ET+28 130/84.1 5/130 84,1 28 1.025 2.450 06/18 26.07.18
051300008410P0290 ET+29 130/84.1 5/130 84,1 29 1.025 2.450 06/18 26.07.18
051300008410P0300 ET+30 130/84.1 5/130 84,1 30 1.025 2.450 06/18 26.07.18
051300008410P0410 ET+41 130/84.1 5/130 84,1 41 1.025 2.450 06/18 26.07.18
051300008410P0420 ET+42 130/84.1 5/130 84,1 42 1.025 2.450 06/18 26.07.18
051300008410P0430 ET+43 130/84.1 5/130 84,1 43 1.025 2.450 06/18 26.07.18
051300008410P0440 ET+44 130/84.1 5/130 84,1 44 1.025 2.450 06/18 26.07.18
051300008410P0450 ET+45 130/84.1 5/130 84,1 45 1.025 2.450 06/18 26.07.18
Prüflabor Süd GmbH · Tegelbarg 33 · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2018-TB-PSA-0051-NT1
Stand: 21.08.2018
Seite 6 von 9

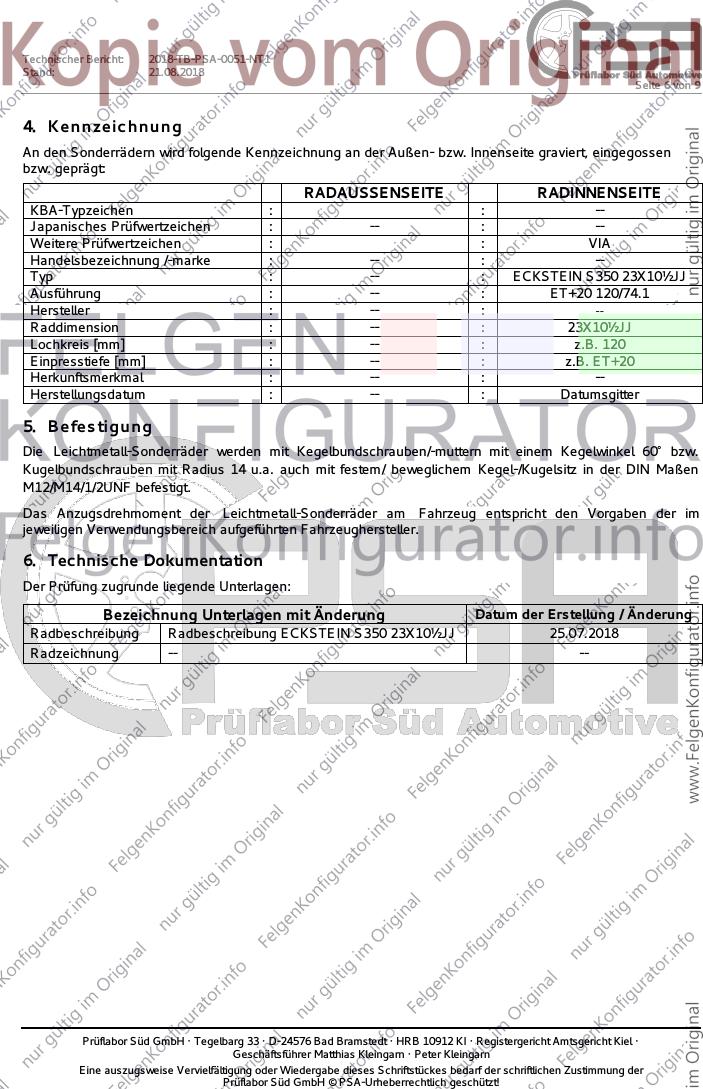

4. Kennzeichnung
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite graviert, eingegossen
bzw. geprägt:
RADAUSSENSEITE RADINNENSEITE
KBA-Typzeichen : : --
Japanisches Prüfwertzeichen : -- : --
Weitere Prüfwertzeichen : : VIA
Handelsbezeichnung /-marke : -- : --
Typ : -- : ECKSTEIN S350 23X10½JJ
Ausführung : -- : ET+20 120/74.1
Hersteller : -- : --
Raddimension : -- : 23X10½JJ
Lochkreis [mm] : -- : z.B. 120
Einpresstiefe [mm] : -- : z.B. ET+20
Herkunftsmerkmal : -- : --
Herstellungsdatum : -- : Datumsgitter
5. Befestigung
Die Leichtmetall-Sonderräder werden mit Kegelbundschrauben/-muttern mit einem Kegelwinkel 60° bzw.
Kugelbundschrauben mit Radius 14 u.a. auch mit festem/ beweglichem Kegel-/Kugelsitz in der DIN Maßen
M12/M14/1/2UNF befestigt.
Das Anzugsdrehmoment der Leichtmetall-Sonderräder am Fahrzeug entspricht den Vorgaben der im
jeweiligen Verwendungsbereich aufgeführten Fahrzeughersteller.
6. Technische Dokumentation
Der Prüfung zugrunde liegende Unterlagen:
Bezeichnung Unterlagen mit Änderung Datum der Erstellung / Änderung
Radbeschreibung Radbeschreibung ECKSTEIN S350 23X10½JJ 25.07.2018
Radzeichnung -- --
Prüflabor Süd GmbH · Tegelbarg 33 · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2018-TB-PSA-0051-NT1
Stand: 21.08.2018
Seite 7 von 9

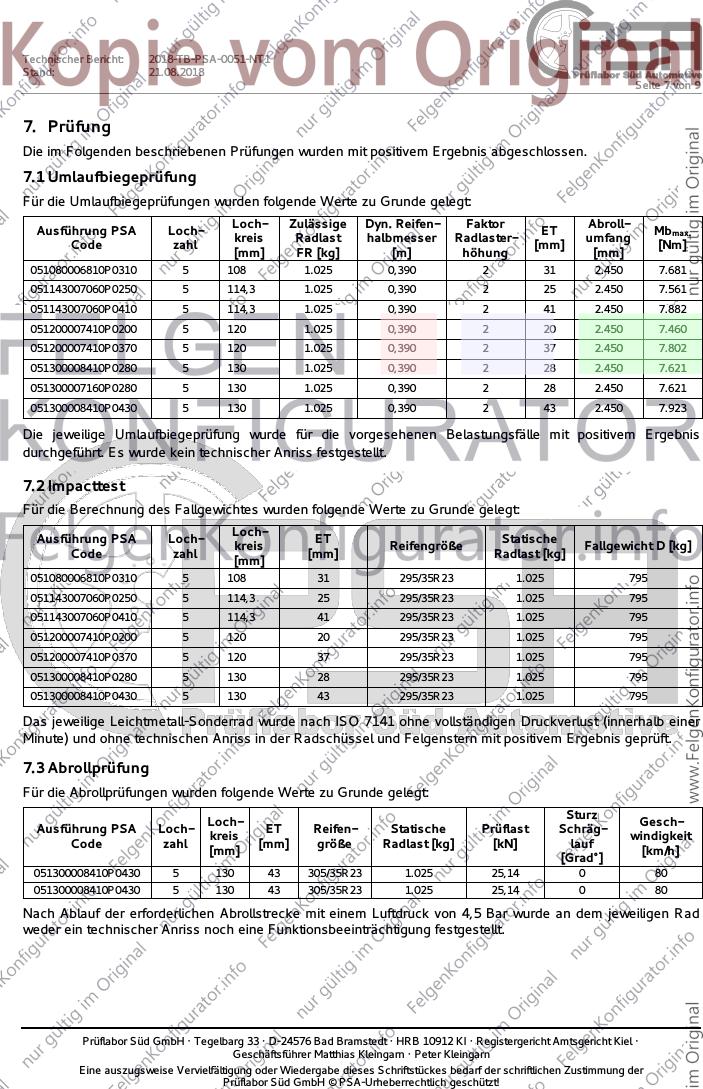

7. Prüfung
Die im Folgenden beschriebenen Prüfungen wurden mit positivem Ergebnis abgeschlossen.
7.1 Umlaufbiegeprüfung
Für die Umlaufbiegeprüfungen wurden folgende Werte zu Grunde gelegt:
Loch- Zulässige Dyn. Reifen- Faktor Abroll-
Ausführung PSA Loch- ET Mbmax.
kreis Radlast halbmesser Radlaster- umfang
Code zahl [mm] [Nm]
[mm] FR [kg] [m] höhung [mm]
051080006810P0310 5 108 1.025 0,390 2 31 2.450 7.681
051143007060P0250 5 114,3 1.025 0,390 2 25 2.450 7.561
051143007060P0410 5 114,3 1.025 0,390 2 41 2.450 7.882
051200007410P0200 5 120 1.025 0,390 2 20 2.450 7.460
051200007410P0370 5 120 1.025 0,390 2 37 2.450 7.802
051300008410P0280 5 130 1.025 0,390 2 28 2.450 7.621
051300007160P0280 5 130 1.025 0,390 2 28 2.450 7.621
051300008410P0430 5 130 1.025 0,390 2 43 2.450 7.923
Die jeweilige Umlaufbiegeprüfung wurde für die vorgesehenen Belastungsfälle mit positivem Ergebnis
durchgeführt. Es wurde kein technischer Anriss festgestellt.
7.2 Impacttest
Für die Berechnung des Fallgewichtes wurden folgende Werte zu Grunde gelegt:
Loch-
Ausführung PSA Loch- ET Statische
kreis Reifengröße Fallgewicht D [kg]
Code zahl [mm] Radlast [kg]
[mm]
051080006810P0310 5 108 31 295/35R23 1.025 795
051143007060P0250 5 114,3 25 295/35R23 1.025 795
051143007060P0410 5 114,3 41 295/35R23 1.025 795
051200007410P0200 5 120 20 295/35R23 1.025 795
051200007410P0370 5 120 37 295/35R23 1.025 795
051300008410P0280 5 130 28 295/35R23 1.025 795
051300008410P0430 5 130 43 295/35R23 1.025 795
Das jeweilige Leichtmetall-Sonderrad wurde nach ISO 7141 ohne vollständigen Druckverlust (innerhalb einer
Minute) und ohne technischen Anriss in der Radschüssel und Felgenstern mit positivem Ergebnis geprüft.
7.3 Abrollprüfung
Für die Abrollprüfungen wurden folgende Werte zu Grunde gelegt:
Sturz
Loch- Gesch-
Ausführung PSA Loch- ET Reifen- Statische Prüflast Schräg-
kreis windigkeit
Code zahl [mm] größe Radlast [kg] [kN] lauf
[mm] [km/h]
[Grad°]
051300008410P0430 5 130 43 305/35R23 1.025 25,14 0 80
051300008410P0430 5 130 43 305/35R23 1.025 25,14 0 80
Nach Ablauf der erforderlichen Abrollstrecke mit einem Luftdruck von 4,5 Bar wurde an dem jeweiligen Rad
weder ein technischer Anriss noch eine Funktionsbeeinträchtigung festgestellt.
Prüflabor Süd GmbH · Tegelbarg 33 · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2018-TB-PSA-0051-NT1
Stand: 21.08.2018
Seite 8 von 9

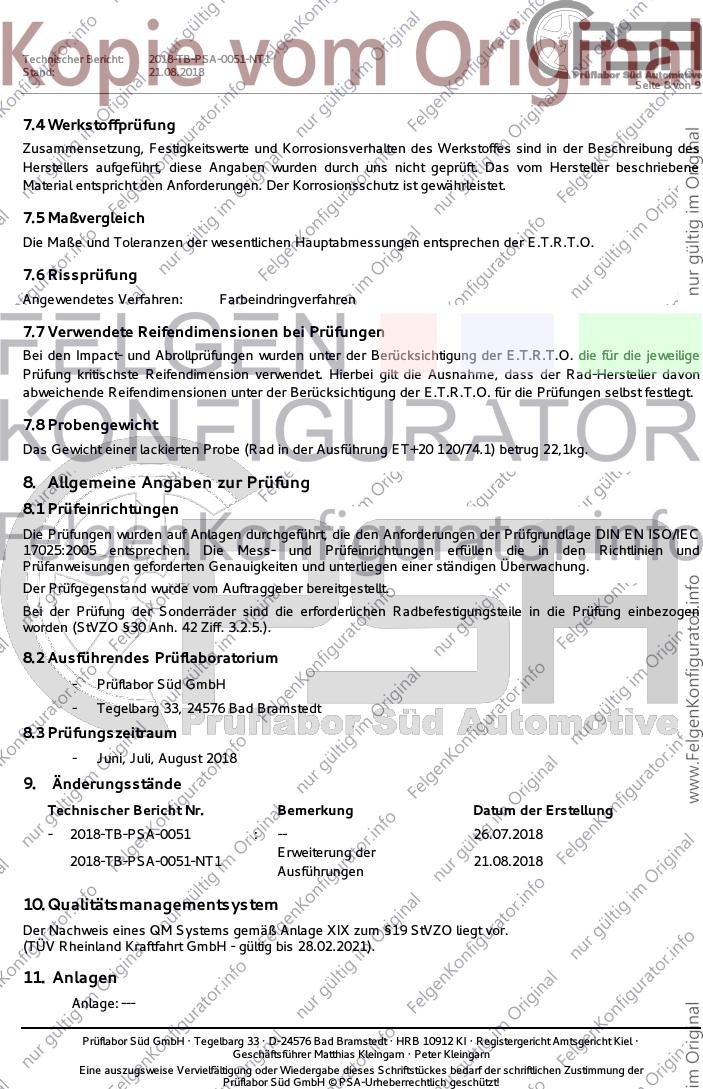

7.4 Werkstoffprüfung
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung des
Herstellers aufgeführt, diese Angaben wurden durch uns nicht geprüft. Das vom Hersteller beschriebene
Material entspricht den Anforderungen. Der Korrosionsschutz ist gewährleistet.
7.5 Maßvergleich
Die Maße und Toleranzen der wesentlichen Hauptabmessungen entsprechen der E.T.R.T.O.
7.6 Rissprüfung
Angewendetes Verfahren: Farbeindringverfahren
7.7 Verwendete Reifendimensionen bei Prüfungen
Bei den Impact- und Abrollprüfungen wurden unter der Berücksichtigung der E.T.R.T.O. die für die jeweilige
Prüfung kritischste Reifendimension verwendet. Hierbei gilt die Ausnahme, dass der Rad-Hersteller davon
abweichende Reifendimensionen unter der Berücksichtigung der E.T.R.T.O. für die Prüfungen selbst festlegt.
7.8 Probengewicht
Das Gewicht einer lackierten Probe (Rad in der Ausführung ET+20 120/74.1) betrug 22,1kg.
8. Allgemeine Angaben zur Prüfung
8.1 Prüfeinrichtungen
Die Prüfungen wurden auf Anlagen durchgeführt, die den Anforderungen der Prüfgrundlage DIN EN ISO/IEC
17025:2005 entsprechen. Die Mess- und Prüfeinrichtungen erfüllen die in den Richtlinien und
Prüfanweisungen geforderten Genauigkeiten und unterliegen einer ständigen Überwachung.
Der Prüfgegenstand wurde vom Auftraggeber bereitgestellt.
Bei der Prüfung der Sonderräder sind die erforderlichen Radbefestigungsteile in die Prüfung einbezogen
worden (StVZO §30 Anh. 42 Ziff. 3.2.5.).
8.2 Ausführendes Prüflaboratorium
- Prüflabor Süd GmbH
- Tegelbarg 33, 24576 Bad Bramstedt
8.3 Prüfungszeitraum
- Juni, Juli, August 2018
9. Änderungsstände
Technischer Bericht Nr. Bemerkung Datum der Erstellung
- 2018-TB-PSA-0051 : -- 26.07.2018
Erweiterung der
2018-TB-PSA-0051-NT1 21.08.2018
Ausführungen
10. Qualitätsmanagementsystem
Der Nachweis eines QM Systems gemäß Anlage XIX zum §19 StVZO liegt vor.
(TÜV Rheinland Kraftfahrt GmbH - gültig bis 28.02.2021).
11. Anlagen
Anlage: ---
Prüflabor Süd GmbH · Tegelbarg 33 · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2018-TB-PSA-0051-NT1
Stand: 21.08.2018
Seite 9 von 9

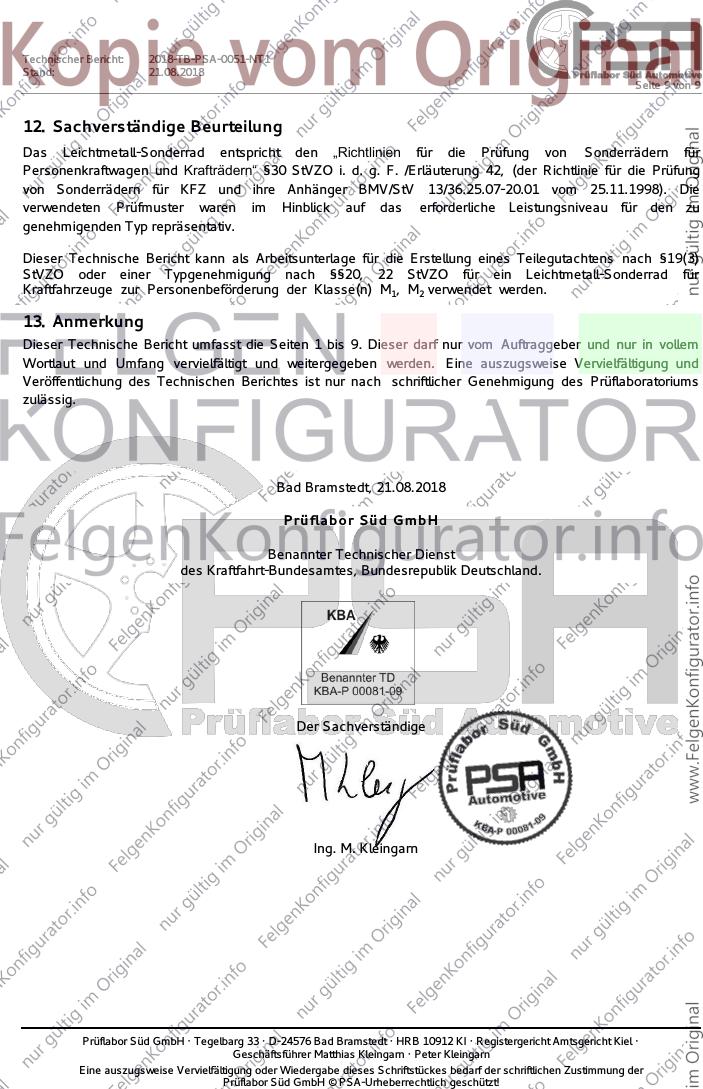

12. Sachverständige Beurteilung
Das Leichtmetall-Sonderrad entspricht den „Richtlinien für die Prüfung von Sonderrädern für
Personenkraftwagen und Krafträdern“ §30 StVZO i. d. g. F. /Erläuterung 42, (der Richtlinie für die Prüfung
von Sonderrädern für KFZ und ihre Anhänger BMV/StV 13/36.25.07-20.01 vom 25.11.1998). Die
verwendeten Prüfmuster waren im Hinblick auf das erforderliche Leistungsniveau für den zu
genehmigenden Typ repräsentativ.
Dieser Technische Bericht kann als Arbeitsunterlage für die Erstellung eines Teilegutachtens nach §19(3)
StVZO oder einer Typgenehmigung nach §§20, 22 StVZO für ein Leichtmetall-Sonderrad für
Kraftfahrzeuge zur Personenbeförderung der Klasse(n) M1, M2 verwendet werden.
13. Anmerkung
Dieser Technische Bericht umfasst die Seiten 1 bis 9. Dieser darf nur vom Auftraggeber und nur in vollem
Wortlaut und Umfang vervielfältigt und weitergegeben werden. Eine auszugsweise Vervielfältigung und
Veröffentlichung des Technischen Berichtes ist nur nach schriftlicher Genehmigung des Prüflaboratoriums
zulässig.
Bad Bramstedt, 21.08.2018
Prüflabor Süd GmbH
Benannter Technischer Dienst
des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Der Sachverständige
Ing. M. Kleingarn
Prüflabor Süd GmbH · Tegelbarg 33 · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
