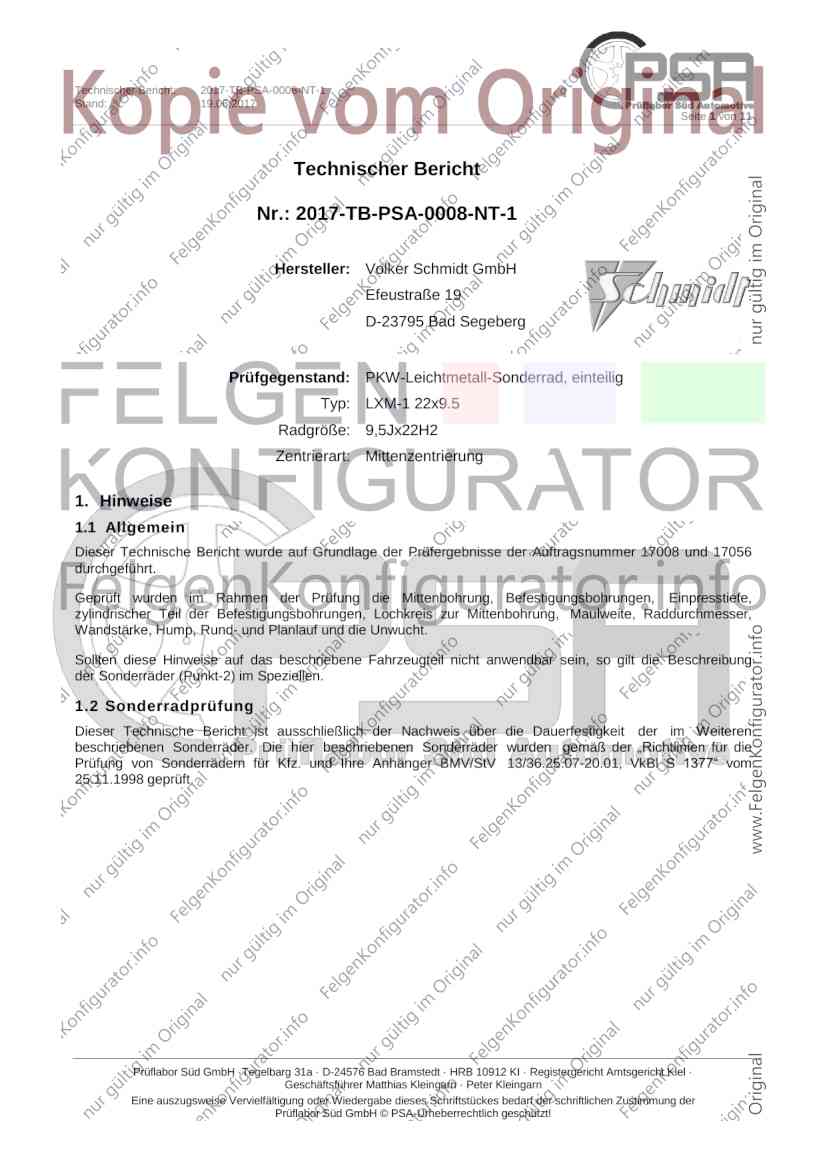

Technischer Bericht: 2017-TB-PSA-0008-NT-1
Stand: 19.06.2017
Seite 1 von 11
Technischer Bericht
Nr.: 2017-TB-PSA-0008-NT-1
Hersteller: Volker Schmidt GmbH
Efeustraße 19
D-23795 Bad Segeberg
Prüfgegenstand: PKW-Leichtmetall-Sonderrad, einteilig
Typ: LXM-1 22x9.5
Radgröße: 9,5Jx22H2
Zentrierart: Mittenzentrierung
1. Hinweise
1.1 Allgemein
Dieser Technische Bericht wurde auf Grundlage der Prüfergebnisse der Auftragsnummer 17008 und 17056
durchgeführt.
Geprüft wurden im Rahmen der Prüfung die Mittenbohrung, Befestigungsbohrungen, Einpresstiefe,
zylindrischer Teil der Befestigungsbohrungen, Lochkreis zur Mittenbohrung, Maulweite, Raddurchmesser,
Wandstärke, Hump, Rund- und Planlauf und die Unwucht.
Sollten diese Hinweise auf das beschriebene Fahrzeugteil nicht anwendbar sein, so gilt die Beschreibung
der Sonderräder (Punkt-2) im Speziellen.
1.2 Sonderradprüfung
Dieser Technische Bericht ist ausschließlich der Nachweis über die Dauerfestigkeit der im Weiteren
beschriebenen Sonderräder. Die hier beschriebenen Sonderräder wurden gemäß der „Richtlinien für die
Prüfung von Sonderrädern für Kfz. und Ihre Anhänger BMV/StV 13/36.25.07-20.01, VkBl S 1377“ vom
25.11.1998 geprüft.
Prüflabor Süd GmbH ·Tegelbarg 31a · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2017-TB-PSA-0008-NT-1
Stand: 19.06.2017
Seite 2 von 11

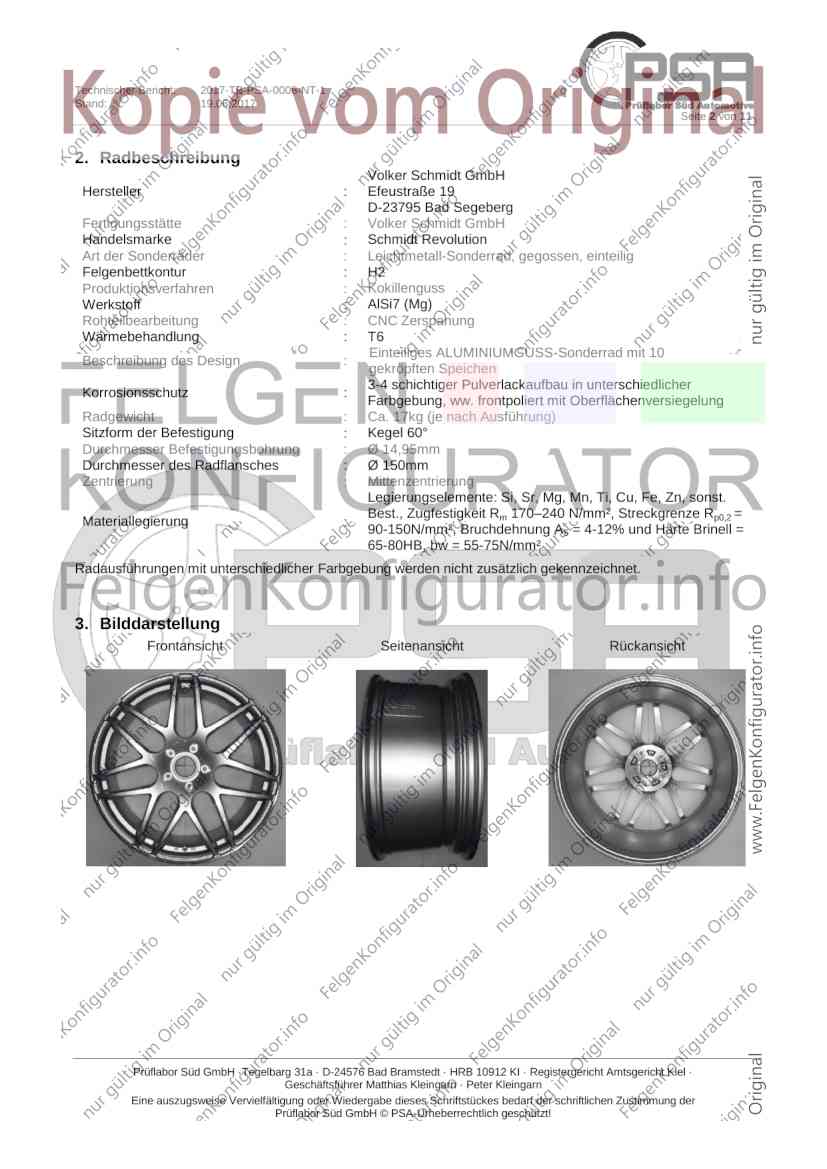

2. Radbeschreibung
Volker Schmidt GmbH
Hersteller : Efeustraße 19
D-23795 Bad Segeberg
Fertigungsstätte : Volker Schmidt GmbH
Handelsmarke : Schmidt Revolution
Art der Sonderräder : Leichtmetall-Sonderrad, gegossen, einteilig
Felgenbettkontur : H2
Produktionsverfahren : Kokillenguss
Werkstoff : AlSi7 (Mg)
Rohteilbearbeitung : CNC Zerspanung
Wärmebehandlung : T6
Einteiliges ALUMINIUMGUSS-Sonderrad mit 10
Beschreibung des Design :
gekröpften Speichen
3-4 schichtiger Pulverlackaufbau in unterschiedlicher
Korrosionsschutz :
Farbgebung, ww. frontpoliert mit Oberflächenversiegelung
Radgewicht : Ca. 17kg (je nach Ausführung)
Sitzform der Befestigung : Kegel 60°
Durchmesser Befestigungsbohrung : Ø 14,95mm
Durchmesser des Radflansches : Ø 150mm
Zentrierung : Mittenzentrierung
Legierungselemente: Si, Sr, Mg, Mn, Ti, Cu, Fe, Zn, sonst.
Best., Zugfestigkeit Rm 170–240 N/mm², Streckgrenze Rp0,2 =
Materiallegierung :
90-150N/mm², Bruchdehnung A5 = 4-12% und Härte Brinell =
65-80HB, bw = 55-75N/mm²
Radausführungen mit unterschiedlicher Farbgebung werden nicht zusätzlich gekennzeichnet.
3. Bilddarstellung
Frontansicht Seitenansicht Rückansicht
Prüflabor Süd GmbH ·Tegelbarg 31a · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2017-TB-PSA-0008-NT-1
Stand: 19.06.2017
Seite 3 von 11

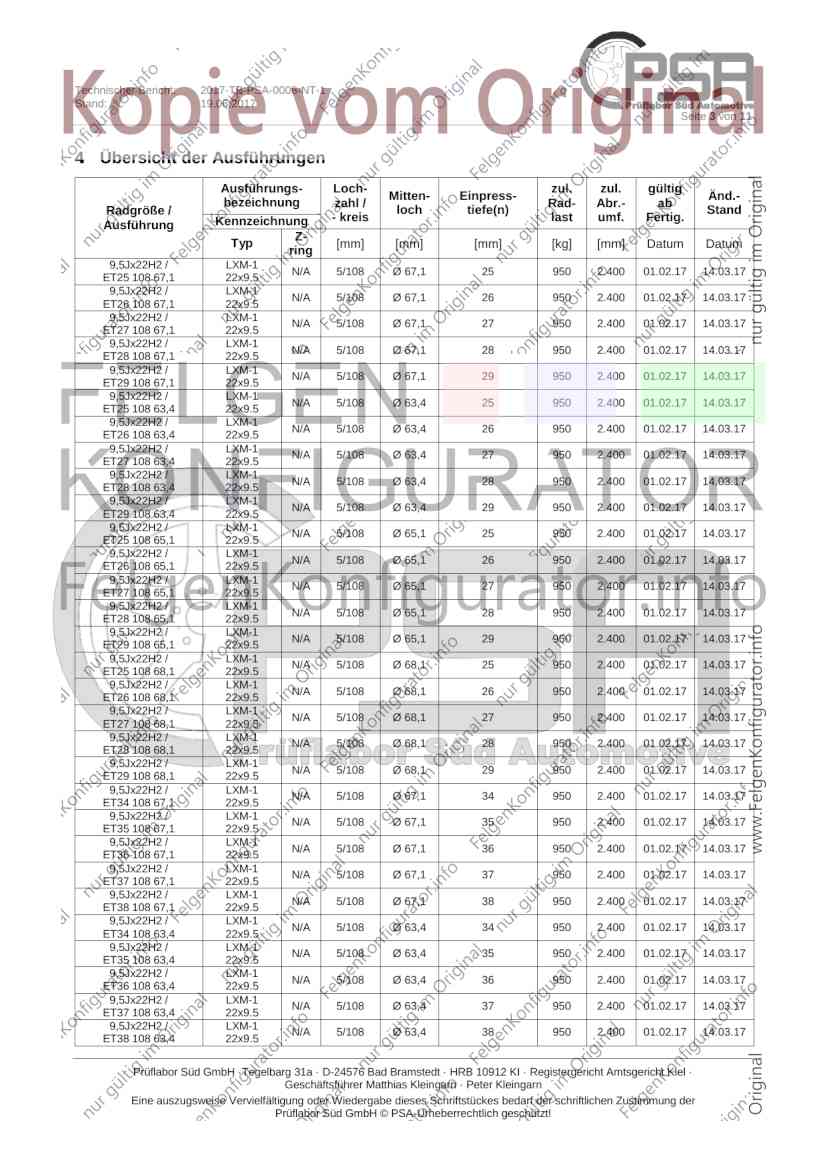

4. Übersicht der Ausführungen
Ausführungs- Loch- zul. zul. gültig
Mitten- Einpress- Änd.-
bezeichnung zahl / Rad- Abr.- ab
Radgröße / loch tiefe(n) Stand
Kennzeichnung - kreis last umf. Fertig.
Ausführung
Z-
Typ [mm] [mm] [mm] [kg] [mm] Datum Datum
ring
9,5Jx22H2 / LXM-1
N/A 5/108 Ø 67,1 25 950 2.400 01.02.17 14.03.17
ET25 108 67,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/108 Ø 67,1 26 950 2.400 01.02.17 14.03.17
ET26 108 67,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/108 Ø 67,1 27 950 2.400 01.02.17 14.03.17
ET27 108 67,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/108 Ø 67,1 28 950 2.400 01.02.17 14.03.17
ET28 108 67,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/108 Ø 67,1 29 950 2.400 01.02.17 14.03.17
ET29 108 67,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/108 Ø 63,4 25 950 2.400 01.02.17 14.03.17
ET25 108 63,4 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/108 Ø 63,4 26 950 2.400 01.02.17 14.03.17
ET26 108 63,4 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/108 Ø 63,4 27 950 2.400 01.02.17 14.03.17
ET27 108 63,4 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/108 Ø 63,4 28 950 2.400 01.02.17 14.03.17
ET28 108 63,4 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/108 Ø 63,4 29 950 2.400 01.02.17 14.03.17
ET29 108 63,4 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/108 Ø 65,1 25 950 2.400 01.02.17 14.03.17
ET25 108 65,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/108 Ø 65,1 26 950 2.400 01.02.17 14.03.17
ET26 108 65,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/108 Ø 65,1 27 950 2.400 01.02.17 14.03.17
ET27 108 65,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/108 Ø 65,1 28 950 2.400 01.02.17 14.03.17
ET28 108 65,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/108 Ø 65,1 29 950 2.400 01.02.17 14.03.17
ET29 108 65,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/108 Ø 68,1 25 950 2.400 01.02.17 14.03.17
ET25 108 68,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/108 Ø 68,1 26 950 2.400 01.02.17 14.03.17
ET26 108 68,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/108 Ø 68,1 27 950 2.400 01.02.17 14.03.17
ET27 108 68,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/108 Ø 68,1 28 950 2.400 01.02.17 14.03.17
ET28 108 68,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/108 Ø 68,1 29 950 2.400 01.02.17 14.03.17
ET29 108 68,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/108 Ø 67,1 34 950 2.400 01.02.17 14.03.17
ET34 108 67,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/108 Ø 67,1 35 950 2.400 01.02.17 14.03.17
ET35 108 67,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/108 Ø 67,1 36 950 2.400 01.02.17 14.03.17
ET36 108 67,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/108 Ø 67,1 37 950 2.400 01.02.17 14.03.17
ET37 108 67,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/108 Ø 67,1 38 950 2.400 01.02.17 14.03.17
ET38 108 67,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/108 Ø 63,4 34 950 2.400 01.02.17 14.03.17
ET34 108 63,4 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/108 Ø 63,4 35 950 2.400 01.02.17 14.03.17
ET35 108 63,4 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/108 Ø 63,4 36 950 2.400 01.02.17 14.03.17
ET36 108 63,4 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/108 Ø 63,4 37 950 2.400 01.02.17 14.03.17
ET37 108 63,4 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/108 Ø 63,4 38 950 2.400 01.02.17 14.03.17
ET38 108 63,4 22x9.5
Prüflabor Süd GmbH ·Tegelbarg 31a · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2017-TB-PSA-0008-NT-1
Stand: 19.06.2017
Seite 4 von 11
9,5Jx22H2 / LXM-1
N/A 5/108 Ø 65,1 34 950 2.400 01.02.17 14.03.17
ET34 108 65,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/108 Ø 65,1 35 950 2.400 01.02.17 14.03.17
ET35 108 65,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/108 Ø 65,1 36 950 2.400 01.02.17 14.03.17
ET36 108 65,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/108 Ø 65,1 37 950 2.400 01.02.17 14.03.17
ET37 108 65,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/108 Ø 65,1 38 950 2.400 01.02.17 14.03.17
ET38 108 65,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/108 Ø 68,1 34 950 2.400 01.02.17 14.03.17
ET34 108 68,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/108 Ø 68,1 35 950 2.400 01.02.17 14.03.17
ET35 108 68,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/108 Ø 68,1 36 950 2.400 01.02.17 14.03.17
ET36 108 68,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/108 Ø 68,1 37 950 2.400 01.02.17 14.03.17
ET37 108 68,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/108 Ø 68,1 38 950 2.400 01.02.17 14.03.17
ET38 108 68,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/112 Ø 66,6 25 950 2.400 01.02.17 14.03.17
ET25 112 66,6 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/112 Ø 66,6 26 950 2.400 01.02.17 14.03.17
ET26 112 66,6 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/112 Ø 66,6 27 950 2.400 01.02.17 14.03.17
ET27 112 66,6 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/112 Ø 66,6 28 950 2.400 01.02.17 14.03.17
ET28 112 66,6 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/112 Ø 66,6 29 950 2.400 01.02.17 14.03.17
ET29 112 66,6 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/112 Ø 57,1 25 950 2.400 01.02.17 14.03.17
ET25 112 57,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/112 Ø 57,1 26 950 2.400 01.02.17 14.03.17
ET26 112 57,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/112 Ø 57,1 27 950 2.400 01.02.17 14.03.17
ET27 112 57,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/112 Ø 57,1 28 950 2.400 01.02.17 14.03.17
ET28 112 57,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/112 Ø 57,1 29 950 2.400 01.02.17 14.03.17
ET29 112 57,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/112 Ø 66,6 34 950 2.400 01.02.17 14.03.17
ET34 112 66,6 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/112 Ø 66,6 35 950 2.400 01.02.17 14.03.17
ET35 112 66,6 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/112 Ø 66,6 36 950 2.400 01.02.17 14.03.17
ET36 112 66,6 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/112 Ø 66,6 37 950 2.400 01.02.17 14.03.17
ET37 112 66,6 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/112 Ø 66,6 38 950 2.400 01.02.17 14.03.17
ET38 112 66,6 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/112 Ø 57,1 34 950 2.400 01.02.17 14.03.17
ET34 112 57,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/112 Ø 57,1 35 950 2.400 01.02.17 14.03.17
ET35 112 57,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/112 Ø 57,1 36 950 2.400 01.02.17 14.03.17
ET36 112 57,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/112 Ø 57,1 37 950 2.400 01.02.17 14.03.17
ET37 112 57,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/112 Ø 57,1 38 950 2.400 01.02.17 14.03.17
ET38 112 57,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 72,6 25 950 2.400 01.02.17 14.03.17
ET25 114,3 72,6 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 72,6 26 950 2.400 01.02.17 14.03.17
ET26 114,3 72,6 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 72,6 27 950 2.400 01.02.17 14.03.17
ET27 114,3 72,6 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 72,6 28 950 2.400 01.02.17 14.03.17
ET28 114,3 72,6 22x9.5
Prüflabor Süd GmbH ·Tegelbarg 31a · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2017-TB-PSA-0008-NT-1
Stand: 19.06.2017
Seite 5 von 11
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 72,6 29 950 2.400 01.02.17 14.03.17
ET29 114,3 72,6 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 67,1 25 950 2.400 01.02.17 14.03.17
ET25 114,3 67,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 67,1 26 950 2.400 01.02.17 14.03.17
ET26 114,3 67,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 67,1 27 950 2.400 01.02.17 14.03.17
ET27 114,3 67,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 67,1 28 950 2.400 01.02.17 14.03.17
ET28 114,3 67,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 67,1 29 950 2.400 01.02.17 14.03.17
ET29 114,3 67,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 66,1 25 950 2.400 01.02.17 14.03.17
ET25 114,3 66,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 66,1 26 950 2.400 01.02.17 14.03.17
ET26 114,3 66,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 66,1 27 950 2.400 01.02.17 14.03.17
ET27 114,3 66,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 66,1 28 950 2.400 01.02.17 14.03.17
ET28 114,3 66,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 66,1 29 950 2.400 01.02.17 14.03.17
ET29 114,3 66,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 64,1 25 950 2.400 01.02.17 14.03.17
ET25 114,3 64,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 64,1 26 950 2.400 01.02.17 14.03.17
ET26 114,3 64,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 64,1 27 950 2.400 01.02.17 14.03.17
ET27 114,3 64,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 64,1 28 950 2.400 01.02.17 14.03.17
ET28 114,3 64,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 64,1 29 950 2.400 01.02.17 14.03.17
ET29 114,3 64,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 71,5 25 950 2.400 01.02.17 14.03.17
ET25 114,3 71,5 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 71,5 26 950 2.400 01.02.17 14.03.17
ET26 114,3 71,5 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 71,5 27 950 2.400 01.02.17 14.03.17
ET27 114,3 71,5 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 71,5 28 950 2.400 01.02.17 14.03.17
ET28 114,3 71,5 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 71,5 29 950 2.400 01.02.17 14.03.17
ET29 114,3 71,5 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 68,1 25 950 2.400 01.02.17 14.03.17
ET25 114,3 68,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 68,1 26 950 2.400 01.02.17 14.03.17
ET26 114,3 68,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 68,1 27 950 2.400 01.02.17 14.03.17
ET27 114,3 68,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 68,1 28 950 2.400 01.02.17 14.03.17
ET28 114,3 68,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 68,1 29 950 2.400 01.02.17 14.03.17
ET29 114,3 68,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 70,5 25 950 2.400 01.02.17 14.03.17
ET25 114,3 70,5 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 70,5 26 950 2.400 01.02.17 14.03.17
ET26 114,3 70,5 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 70,5 27 950 2.400 01.02.17 14.03.17
ET27 114,3 70,5 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 70,5 28 950 2.400 01.02.17 14.03.17
ET28 114,3 70,5 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 70,5 29 950 2.400 01.02.17 14.03.17
ET29 114,3 70,5 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 72,6 34 950 2.400 01.02.17 14.03.17
ET34 114,3 72,6 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 72,6 35 950 2.400 01.02.17 14.03.17
ET35 114,3 72,6 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 72,6 36 950 2.400 01.02.17 14.03.17
ET36 114,3 72,6 22x9.5
Prüflabor Süd GmbH ·Tegelbarg 31a · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2017-TB-PSA-0008-NT-1
Stand: 19.06.2017

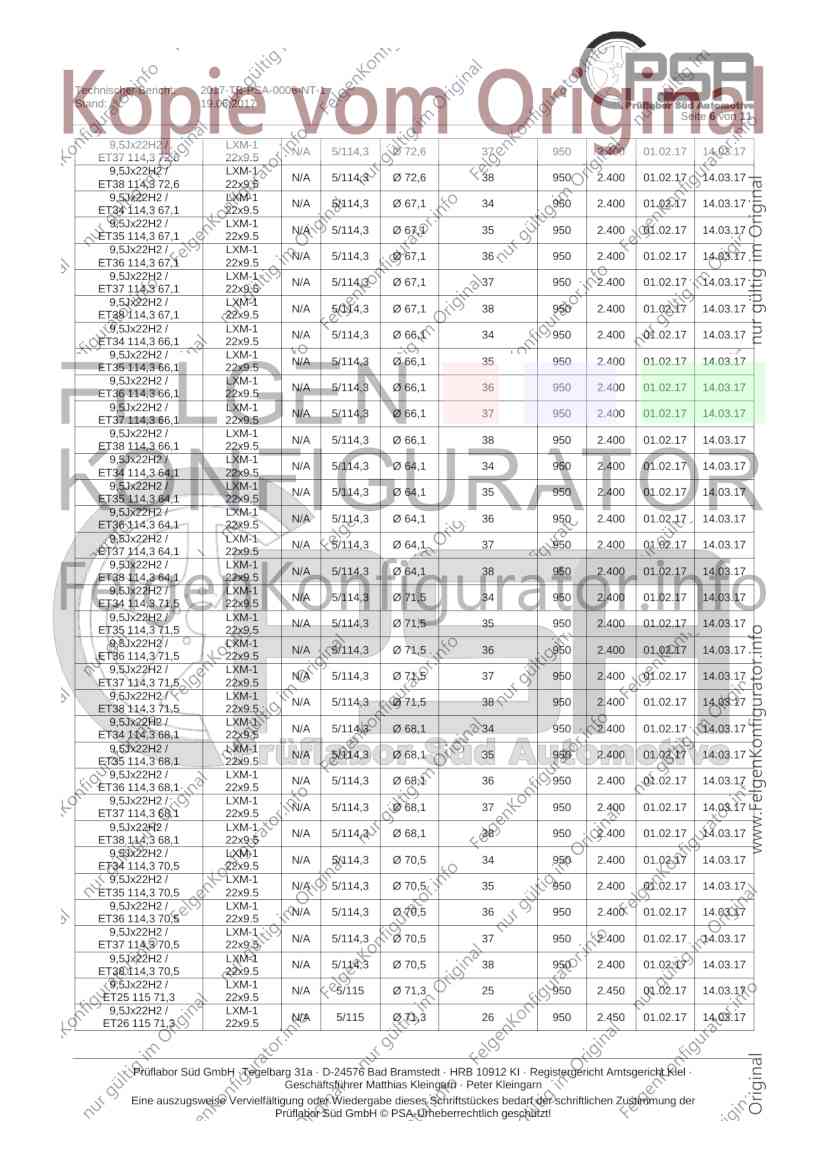

Seite 6 von 11
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 72,6 37 950 2.400 01.02.17 14.03.17
ET37 114,3 72,6 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 72,6 38 950 2.400 01.02.17 14.03.17
ET38 114,3 72,6 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 67,1 34 950 2.400 01.02.17 14.03.17
ET34 114,3 67,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 67,1 35 950 2.400 01.02.17 14.03.17
ET35 114,3 67,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 67,1 36 950 2.400 01.02.17 14.03.17
ET36 114,3 67,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 67,1 37 950 2.400 01.02.17 14.03.17
ET37 114,3 67,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 67,1 38 950 2.400 01.02.17 14.03.17
ET38 114,3 67,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 66,1 34 950 2.400 01.02.17 14.03.17
ET34 114,3 66,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 66,1 35 950 2.400 01.02.17 14.03.17
ET35 114,3 66,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 66,1 36 950 2.400 01.02.17 14.03.17
ET36 114,3 66,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 66,1 37 950 2.400 01.02.17 14.03.17
ET37 114,3 66,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 66,1 38 950 2.400 01.02.17 14.03.17
ET38 114,3 66,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 64,1 34 950 2.400 01.02.17 14.03.17
ET34 114,3 64,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 64,1 35 950 2.400 01.02.17 14.03.17
ET35 114,3 64,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 64,1 36 950 2.400 01.02.17 14.03.17
ET36 114,3 64,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 64,1 37 950 2.400 01.02.17 14.03.17
ET37 114,3 64,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 64,1 38 950 2.400 01.02.17 14.03.17
ET38 114,3 64,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 71,5 34 950 2.400 01.02.17 14.03.17
ET34 114,3 71,5 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 71,5 35 950 2.400 01.02.17 14.03.17
ET35 114,3 71,5 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 71,5 36 950 2.400 01.02.17 14.03.17
ET36 114,3 71,5 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 71,5 37 950 2.400 01.02.17 14.03.17
ET37 114,3 71,5 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 71,5 38 950 2.400 01.02.17 14.03.17
ET38 114,3 71,5 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 68,1 34 950 2.400 01.02.17 14.03.17
ET34 114,3 68,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 68,1 35 950 2.400 01.02.17 14.03.17
ET35 114,3 68,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 68,1 36 950 2.400 01.02.17 14.03.17
ET36 114,3 68,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 68,1 37 950 2.400 01.02.17 14.03.17
ET37 114,3 68,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 68,1 38 950 2.400 01.02.17 14.03.17
ET38 114,3 68,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 70,5 34 950 2.400 01.02.17 14.03.17
ET34 114,3 70,5 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 70,5 35 950 2.400 01.02.17 14.03.17
ET35 114,3 70,5 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 70,5 36 950 2.400 01.02.17 14.03.17
ET36 114,3 70,5 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 70,5 37 950 2.400 01.02.17 14.03.17
ET37 114,3 70,5 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/114,3 Ø 70,5 38 950 2.400 01.02.17 14.03.17
ET38 114,3 70,5 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/115 Ø 71,3 25 950 2.450 01.02.17 14.03.17
ET25 115 71,3 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/115 Ø 71,3 26 950 2.450 01.02.17 14.03.17
ET26 115 71,3 22x9.5
Prüflabor Süd GmbH ·Tegelbarg 31a · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2017-TB-PSA-0008-NT-1
Stand: 19.06.2017
Seite 7 von 11
9,5Jx22H2 / LXM-1
N/A 5/115 Ø 71,3 27 950 2.450 01.02.17 14.03.17
ET27 115 71,3 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/115 Ø 71,3 28 950 2.450 01.02.17 14.03.17
ET28 115 71,3 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/115 Ø 71,3 29 950 2.450 01.02.17 14.03.17
ET29 115 71,3 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/115 Ø 70,2 25 950 2.450 01.02.17 14.03.17
ET25 115 70,2 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/115 Ø 70,2 26 950 2.450 01.02.17 14.03.17
ET26 115 70,2 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/115 Ø 70,2 27 950 2.450 01.02.17 14.03.17
ET27 115 70,2 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/115 Ø 70,2 28 950 2.450 01.02.17 14.03.17
ET28 115 70,2 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/115 Ø 70,2 29 950 2.450 01.02.17 14.03.17
ET29 115 70,2 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/115 Ø 71,5 25 950 2.450 01.02.17 14.03.17
ET25 115 71,5 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/115 Ø 71,5 26 950 2.450 01.02.17 14.03.17
ET26 115 71,5 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/115 Ø 71,5 27 950 2.450 01.02.17 14.03.17
ET27 115 71,5 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/115 Ø 71,5 28 950 2.450 01.02.17 14.03.17
ET28 115 71,5 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/115 Ø 71,5 29 950 2.450 01.02.17 14.03.17
ET29 115 71,5 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/120 Ø 67,1 25 950 2.450 01.02.17 19.06.17
ET25 120 67,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/120 Ø 67,1 26 950 2.450 01.02.17 19.06.17
ET26 120 67,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/120 Ø 67,1 27 950 2.450 01.02.17 19.06.17
ET27 120 67,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/120 Ø 67,1 28 950 2.450 01.02.17 19.06.17
ET28 120 67,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/120 Ø 67,1 29 950 2.450 01.02.17 19.06.17
ET29 120 67,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/120 Ø 74,1 25 950 2.450 01.02.17 19.06.17
ET25 120 74,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/120 Ø 74,1 26 950 2.450 01.02.17 19.06.17
ET26 120 74,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/120 Ø 74,1 27 950 2.450 01.02.17 19.06.17
ET27 120 74,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/120 Ø 74,1 28 950 2.450 01.02.17 19.06.17
ET28 120 74,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/120 Ø 74,1 29 950 2.450 01.02.17 19.06.17
ET29 120 74,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/127 Ø 71,5 51 950 2.400 01.02.17 14.03.17
ET51 127 71,5 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/127 Ø 71,5 52 950 2.400 01.02.17 14.03.17
ET52 127 71,5 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/127 Ø 71,5 53 950 2.400 01.02.17 14.03.17
ET53 127 71,5 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/127 Ø 71,5 54 950 2.400 01.02.17 14.03.17
ET54 127 71,5 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/127 Ø 71,5 55 950 2.400 01.02.17 14.03.17
ET55 127 71,5 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/127 Ø 77,7 51 950 2.400 01.02.17 14.03.17
ET51 127 77,7 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/127 Ø 77,7 52 950 2.400 01.02.17 14.03.17
ET52 127 77,7 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/127 Ø 77,7 53 950 2.400 01.02.17 14.03.17
ET53 127 77,7 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/127 Ø 77,7 54 950 2.400 01.02.17 14.03.17
ET54 127 77,7 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/127 Ø 77,7 55 950 2.400 01.02.17 14.03.17
ET55 127 77,7 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/130 Ø 71,6 51 950 2.400 01.02.17 14.03.17
ET51 130 71,6 22x9.5
Prüflabor Süd GmbH ·Tegelbarg 31a · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2017-TB-PSA-0008-NT-1
Stand: 19.06.2017

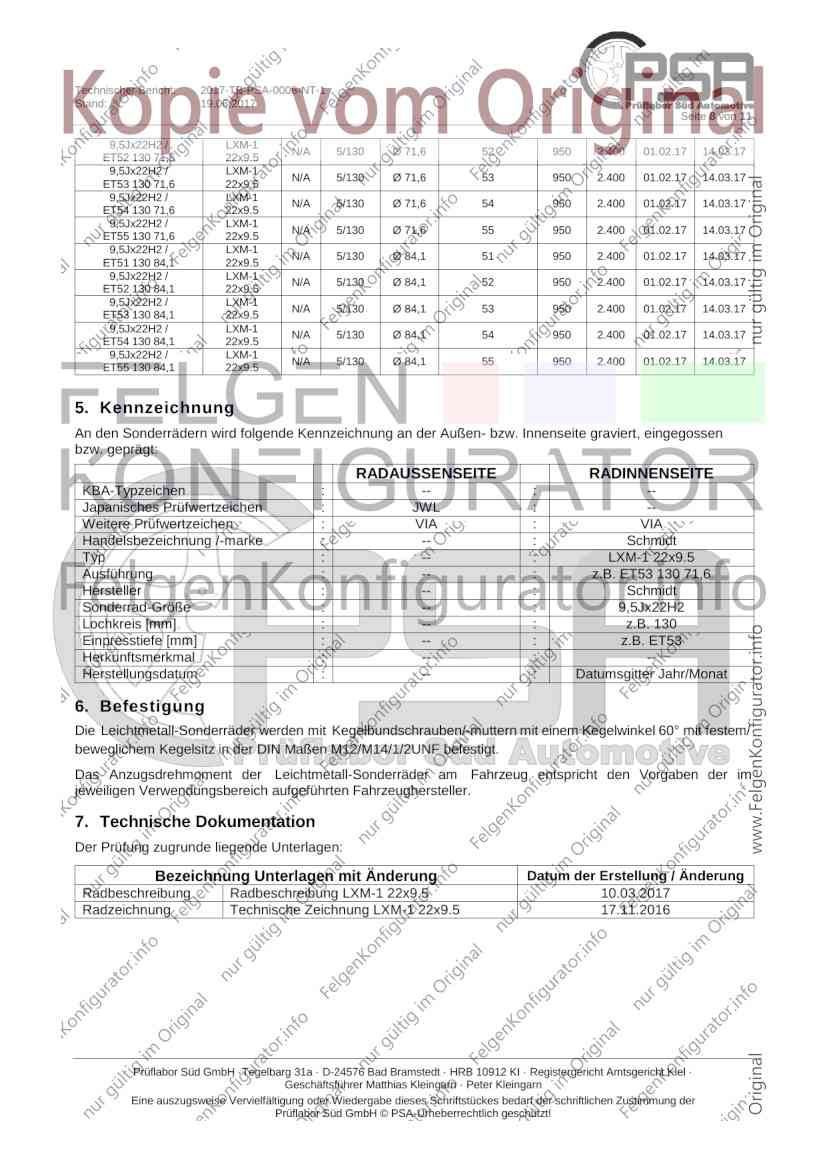

Seite 8 von 11
9,5Jx22H2 / LXM-1
N/A 5/130 Ø 71,6 52 950 2.400 01.02.17 14.03.17
ET52 130 71,6 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/130 Ø 71,6 53 950 2.400 01.02.17 14.03.17
ET53 130 71,6 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/130 Ø 71,6 54 950 2.400 01.02.17 14.03.17
ET54 130 71,6 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/130 Ø 71,6 55 950 2.400 01.02.17 14.03.17
ET55 130 71,6 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/130 Ø 84,1 51 950 2.400 01.02.17 14.03.17
ET51 130 84,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/130 Ø 84,1 52 950 2.400 01.02.17 14.03.17
ET52 130 84,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/130 Ø 84,1 53 950 2.400 01.02.17 14.03.17
ET53 130 84,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/130 Ø 84,1 54 950 2.400 01.02.17 14.03.17
ET54 130 84,1 22x9.5
9,5Jx22H2 / LXM-1
N/A 5/130 Ø 84,1 55 950 2.400 01.02.17 14.03.17
ET55 130 84,1 22x9.5
5. Kennzeichnung
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite graviert, eingegossen
bzw. geprägt:
RADAUSSENSEITE RADINNENSEITE
KBA-Typzeichen : -- : --
Japanisches Prüfwertzeichen : JWL : --
Weitere Prüfwertzeichen : VIA : VIA
Handelsbezeichnung /-marke : -- : Schmidt
Typ : -- : LXM-1 22x9.5
Ausführung : -- : z.B. ET53 130 71,6
Hersteller : -- : Schmidt
Sonderrad-Größe : -- : 9,5Jx22H2
Lochkreis [mm] : -- : z.B. 130
Einpresstiefe [mm] : -- : z.B. ET53
Herkunftsmerkmal : -- : --
Herstellungsdatum : -- : Datumsgitter Jahr/Monat
6. Befestigung
Die Leichtmetall-Sonderräder werden mit Kegelbundschrauben/-muttern mit einem Kegelwinkel 60° mit festem/
beweglichem Kegelsitz in der DIN Maßen M12/M14/1/2UNF befestigt.
Das Anzugsdrehmoment der Leichtmetall-Sonderräder am Fahrzeug entspricht den Vorgaben der im
jeweiligen Verwendungsbereich aufgeführten Fahrzeughersteller.
7. Technische Dokumentation
Der Prüfung zugrunde liegende Unterlagen:
Bezeichnung Unterlagen mit Änderung Datum der Erstellung / Änderung
Radbeschreibung Radbeschreibung LXM-1 22x9.5 10.03.2017
Radzeichnung Technische Zeichnung LXM-1 22x9.5 17.11.2016
Prüflabor Süd GmbH ·Tegelbarg 31a · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2017-TB-PSA-0008-NT-1
Stand: 19.06.2017

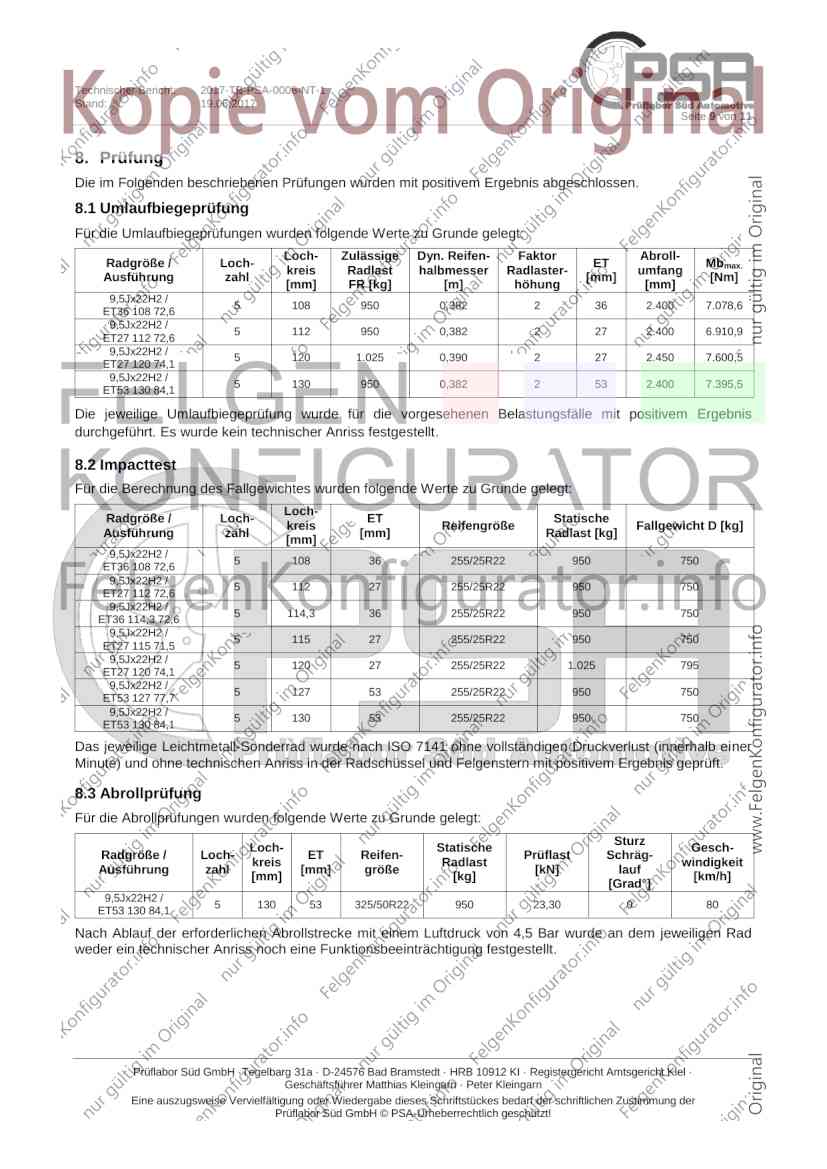

Seite 9 von 11
8. Prüfung
Die im Folgenden beschriebenen Prüfungen wurden mit positivem Ergebnis abgeschlossen.
8.1 Umlaufbiegeprüfung
Für die Umlaufbiegeprüfungen wurden folgende Werte zu Grunde gelegt:
Loch- Zulässige Dyn. Reifen- Faktor Abroll-
Radgröße / Loch- ET Mbmax.
kreis Radlast halbmesser Radlaster- umfang
Ausführung zahl [mm] [Nm]
[mm] FR [kg] [m] höhung [mm]
9,5Jx22H2 /
5 108 950 0,382 2 36 2.400 7.078,6
ET36 108 72,6
9,5Jx22H2 /
5 112 950 0,382 2 27 2.400 6.910,9
ET27 112 72,6
9,5Jx22H2 /
5 120 1.025 0,390 2 27 2.450 7.600,5
ET27 120 74,1
9,5Jx22H2 /
5 130 950 0,382 2 53 2.400 7.395,5
ET53 130 84,1
Die jeweilige Umlaufbiegeprüfung wurde für die vorgesehenen Belastungsfälle mit positivem Ergebnis
durchgeführt. Es wurde kein technischer Anriss festgestellt.
8.2 Impacttest
Für die Berechnung des Fallgewichtes wurden folgende Werte zu Grunde gelegt:
Loch-
Radgröße / Loch- ET Statische
kreis Reifengröße Fallgewicht D [kg]
Ausführung zahl [mm] Radlast [kg]
[mm]
9,5Jx22H2 /
5 108 36 255/25R22 950 750
ET36 108 72,6
9,5Jx22H2 /
5 112 27 255/25R22 950 750
ET27 112 72,6
9,5Jx22H2 /
5 114,3 36 255/25R22 950 750
ET36 114,3 72,6
9,5Jx22H2 /
5 115 27 255/25R22 950 750
ET27 115 71,5
9,5Jx22H2 /
5 120 27 255/25R22 1.025 795
ET27 120 74,1
9,5Jx22H2 /
5 127 53 255/25R22 950 750
ET53 127 77,7
9,5Jx22H2 /
5 130 53 255/25R22 950 750
ET53 130 84,1
Das jeweilige Leichtmetall-Sonderrad wurde nach ISO 7141 ohne vollständigen Druckverlust (innerhalb einer
Minute) und ohne technischen Anriss in der Radschüssel und Felgenstern mit positivem Ergebnis geprüft.
8.3 Abrollprüfung
Für die Abrollprüfungen wurden folgende Werte zu Grunde gelegt:
Sturz
Loch- Statische Gesch-
Radgröße / Loch- ET Reifen- Prüflast Schräg-
kreis Radlast windigkeit
Ausführung zahl [mm] größe [kN] lauf
[mm] [kg] [km/h]
[Grad°]
9,5Jx22H2 /
5 130 53 325/50R22 950 23,30 0 80
ET53 130 84,1
Nach Ablauf der erforderlichen Abrollstrecke mit einem Luftdruck von 4,5 Bar wurde an dem jeweiligen Rad
weder ein technischer Anriss noch eine Funktionsbeeinträchtigung festgestellt.
Prüflabor Süd GmbH ·Tegelbarg 31a · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2017-TB-PSA-0008-NT-1
Stand: 19.06.2017

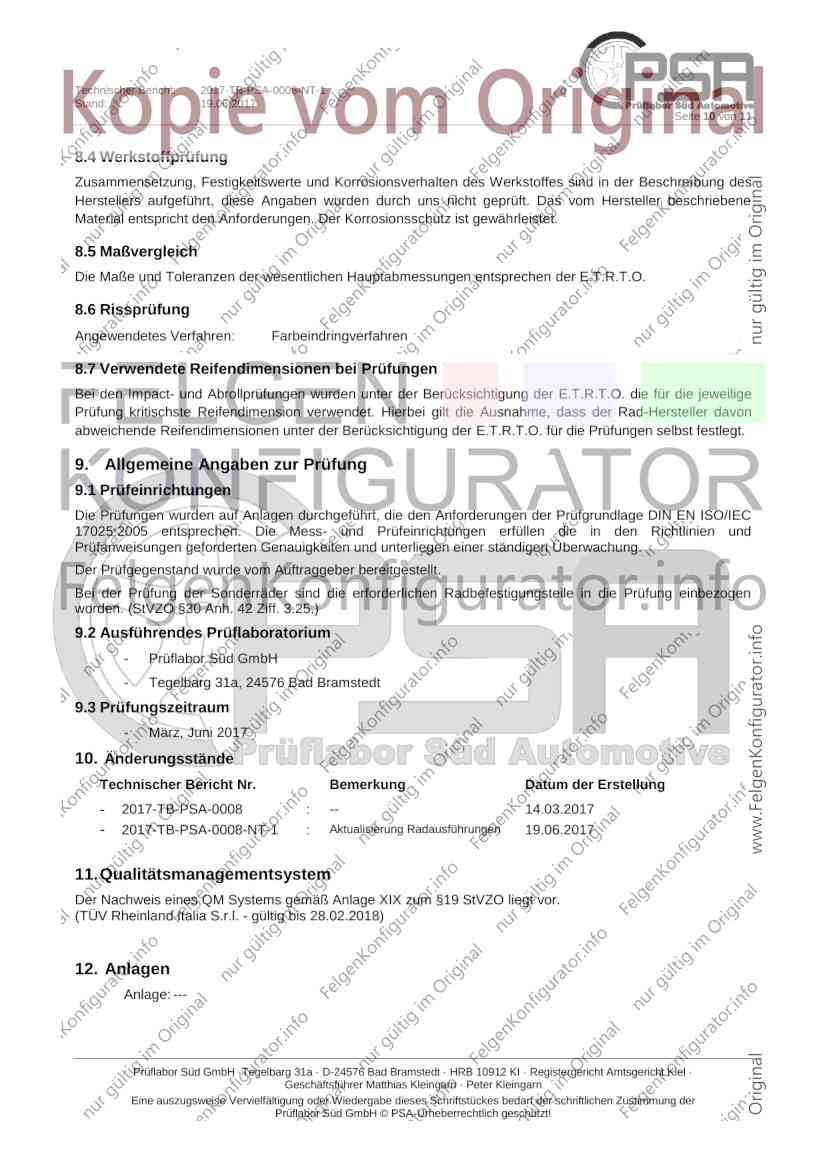

Seite 10 von 11
8.4 Werkstoffprüfung
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung des
Herstellers aufgeführt, diese Angaben wurden durch uns nicht geprüft. Das vom Hersteller beschriebene
Material entspricht den Anforderungen. Der Korrosionsschutz ist gewährleistet.
8.5 Maßvergleich
Die Maße und Toleranzen der wesentlichen Hauptabmessungen entsprechen der E.T.R.T.O.
8.6 Rissprüfung
Angewendetes Verfahren: Farbeindringverfahren
8.7 Verwendete Reifendimensionen bei Prüfungen
Bei den Impact- und Abrollprüfungen wurden unter der Berücksichtigung der E.T.R.T.O. die für die jeweilige
Prüfung kritischste Reifendimension verwendet. Hierbei gilt die Ausnahme, dass der Rad-Hersteller davon
abweichende Reifendimensionen unter der Berücksichtigung der E.T.R.T.O. für die Prüfungen selbst festlegt.
9. Allgemeine Angaben zur Prüfung
9.1 Prüfeinrichtungen
Die Prüfungen wurden auf Anlagen durchgeführt, die den Anforderungen der Prüfgrundlage DIN EN ISO/IEC
17025:2005 entsprechen. Die Mess- und Prüfeinrichtungen erfüllen die in den Richtlinien und
Prüfanweisungen geforderten Genauigkeiten und unterliegen einer ständigen Überwachung.
Der Prüfgegenstand wurde vom Auftraggeber bereitgestellt.
Bei der Prüfung der Sonderräder sind die erforderlichen Radbefestigungsteile in die Prüfung einbezogen
worden. (StVZO §30 Anh. 42 Ziff. 3.25.)
9.2 Ausführendes Prüflaboratorium
- Prüflabor Süd GmbH
- Tegelbarg 31a, 24576 Bad Bramstedt
9.3 Prüfungszeitraum
- März, Juni 2017
10. Änderungsstände
Technischer Bericht Nr. Bemerkung Datum der Erstellung
- 2017-TB-PSA-0008 : -- 14.03.2017
- 2017-TB-PSA-0008-NT-1 : Aktualisierung Radausführungen 19.06.2017
11. Qualitätsmanagementsystem
Der Nachweis eines QM Systems gemäß Anlage XIX zum §19 StVZO liegt vor.
(TÜV Rheinland Italia S.r.l. - gültig bis 28.02.2018)
12. Anlagen
Anlage: ---
Prüflabor Süd GmbH ·Tegelbarg 31a · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2017-TB-PSA-0008-NT-1
Stand: 19.06.2017

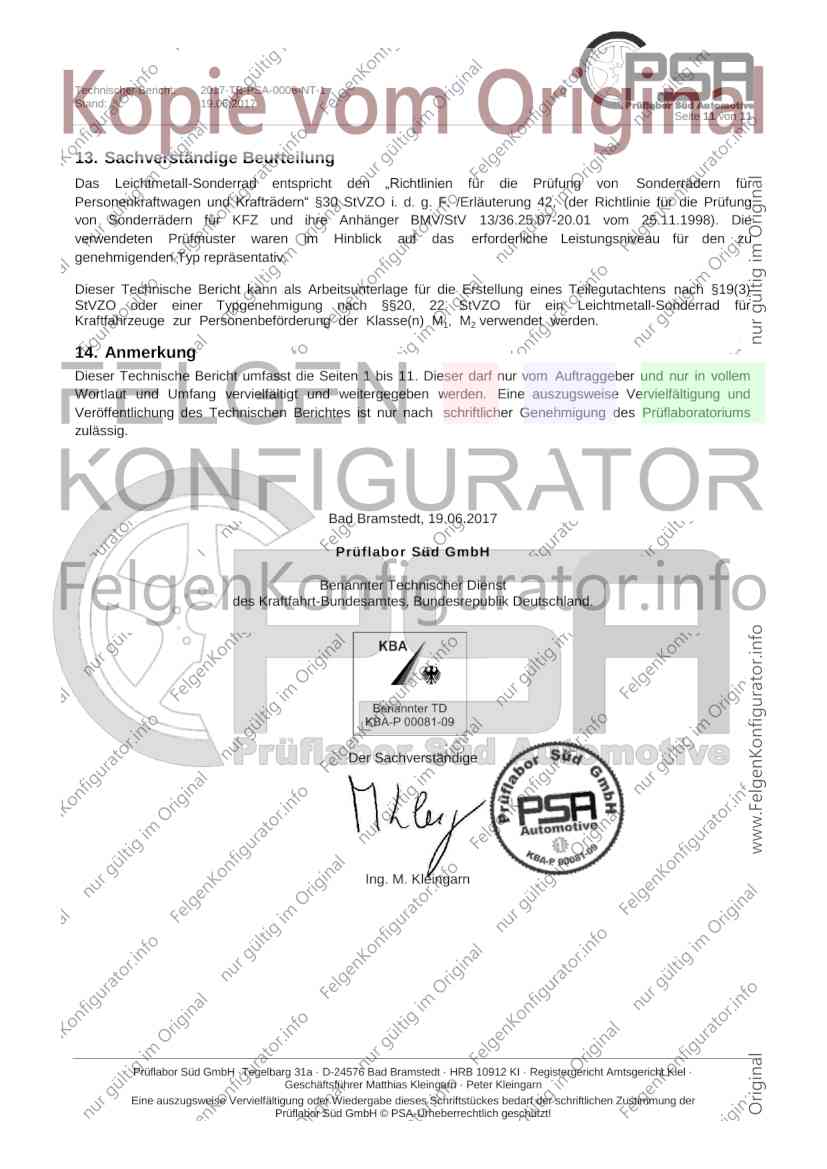

Seite 11 von 11
13. Sachverständige Beurteilung
Das Leichtmetall-Sonderrad entspricht den „Richtlinien für die Prüfung von Sonderrädern für
Personenkraftwagen und Krafträdern“ §30 StVZO i. d. g. F. /Erläuterung 42, (der Richtlinie für die Prüfung
von Sonderrädern für KFZ und ihre Anhänger BMV/StV 13/36.25.07-20.01 vom 25.11.1998). Die
verwendeten Prüfmuster waren im Hinblick auf das erforderliche Leistungsniveau für den zu
genehmigenden Typ repräsentativ.
Dieser Technische Bericht kann als Arbeitsunterlage für die Erstellung eines Teilegutachtens nach §19(3)
StVZO oder einer Typgenehmigung nach §§20, 22 StVZO für ein Leichtmetall-Sonderrad für
Kraftfahrzeuge zur Personenbeförderung der Klasse(n) M1, M2 verwendet werden.
14. Anmerkung
Dieser Technische Bericht umfasst die Seiten 1 bis 11. Dieser darf nur vom Auftraggeber und nur in vollem
Wortlaut und Umfang vervielfältigt und weitergegeben werden. Eine auszugsweise Vervielfältigung und
Veröffentlichung des Technischen Berichtes ist nur nach schriftlicher Genehmigung des Prüflaboratoriums
zulässig.
Bad Bramstedt, 19.06.2017
Prüflabor Süd GmbH
Benannter Technischer Dienst
des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Der Sachverständige
Ing. M. Kleingarn
Prüflabor Süd GmbH ·Tegelbarg 31a · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
