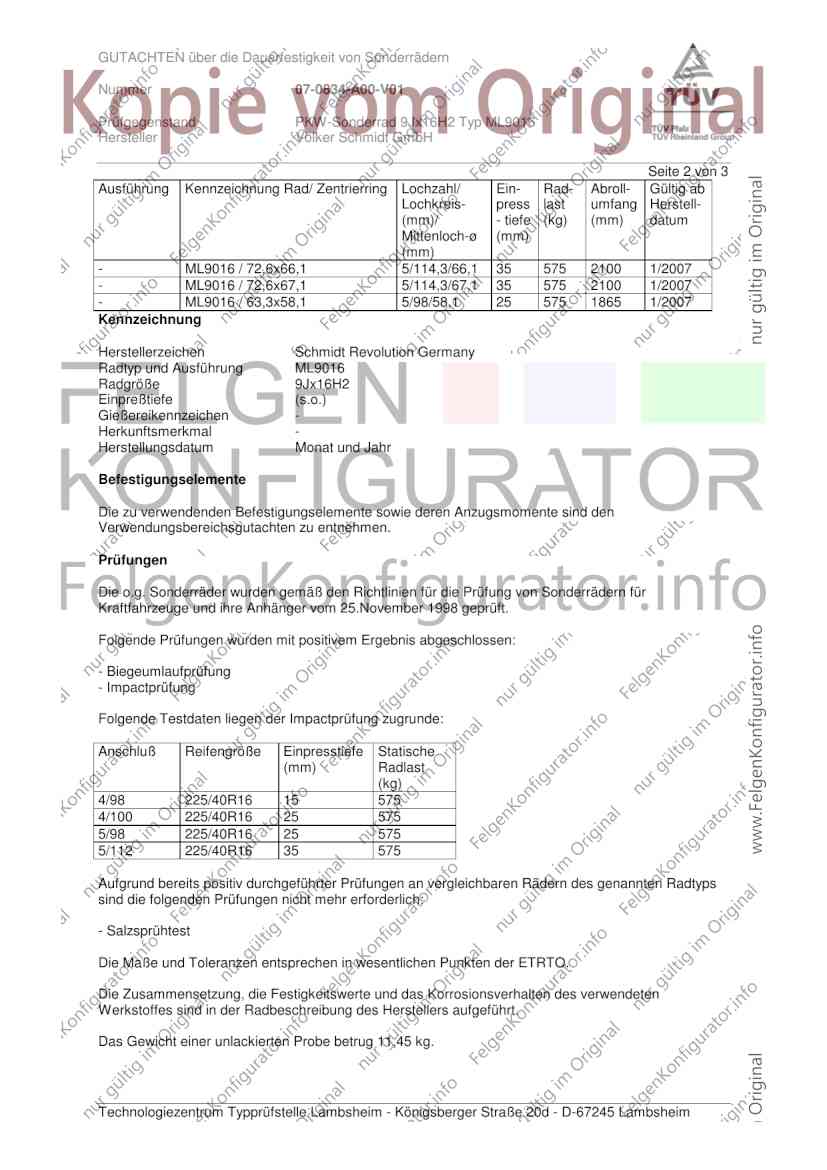

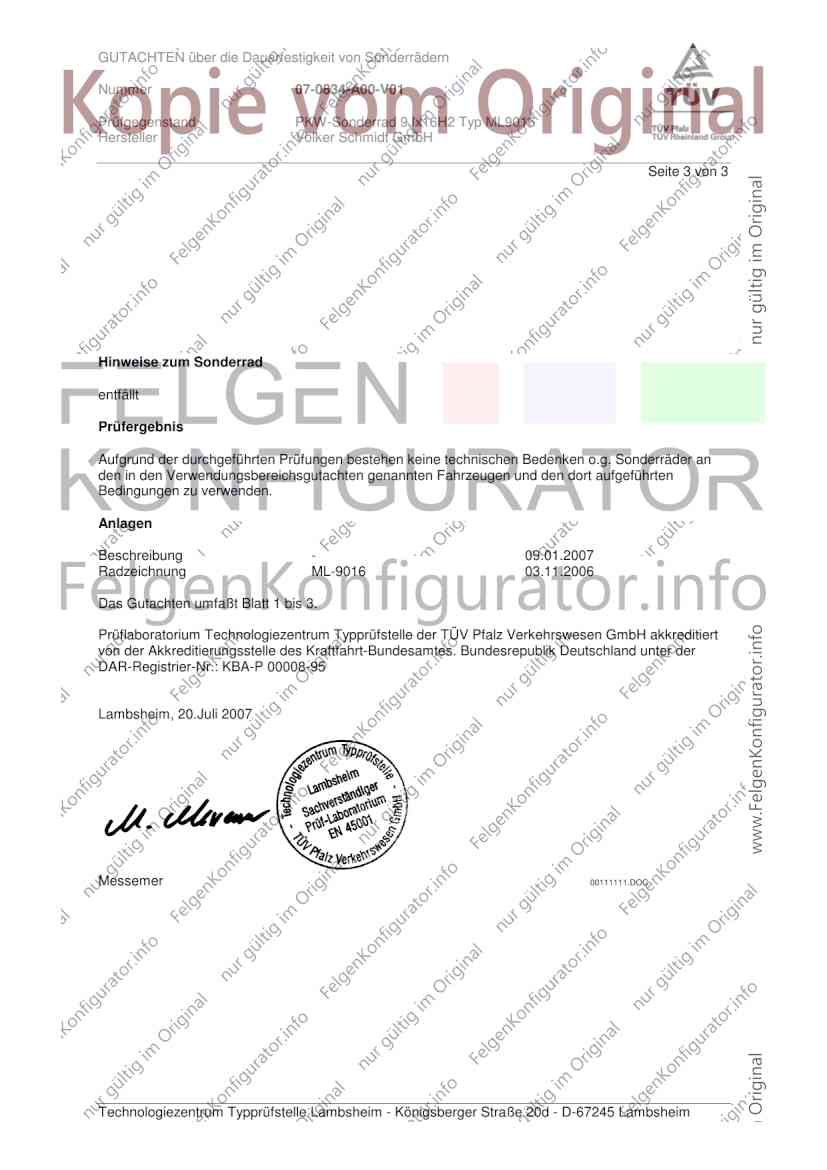

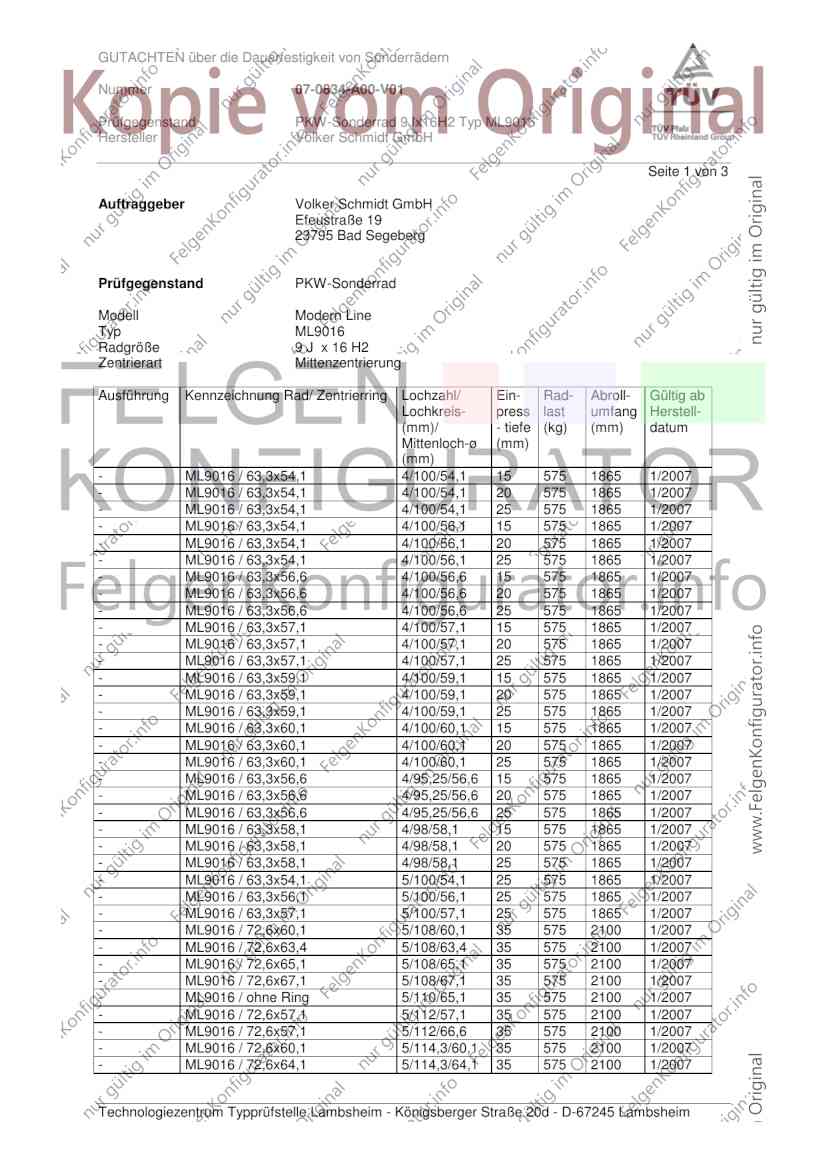

GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 07-0834-A00-V01
Prüfgegenstand PKW-Sonderrad 9Jx16H2 Typ ML9016
Hersteller Volker Schmidt GmbH
Seite 1 von 3
Auftraggeber Volker Schmidt GmbH
Efeustraße 19
23795 Bad Segeberg
Prüfgegenstand PKW-Sonderrad
Modell Modern Line
Typ ML9016
Radgröße 9 J x 16 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
Lochkreis- press last umfang Herstell-
(mm)/ - tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
- ML9016 / 63,3x54,1 4/100/54,1 15 575 1865 1/2007
- ML9016 / 63,3x54,1 4/100/54,1 20 575 1865 1/2007
- ML9016 / 63,3x54,1 4/100/54,1 25 575 1865 1/2007
- ML9016 / 63,3x54,1 4/100/56,1 15 575 1865 1/2007
- ML9016 / 63,3x54,1 4/100/56,1 20 575 1865 1/2007
- ML9016 / 63,3x54,1 4/100/56,1 25 575 1865 1/2007
- ML9016 / 63,3x56,6 4/100/56,6 15 575 1865 1/2007
- ML9016 / 63,3x56,6 4/100/56,6 20 575 1865 1/2007
- ML9016 / 63,3x56,6 4/100/56,6 25 575 1865 1/2007
- ML9016 / 63,3x57,1 4/100/57,1 15 575 1865 1/2007
- ML9016 / 63,3x57,1 4/100/57,1 20 575 1865 1/2007
- ML9016 / 63,3x57,1 4/100/57,1 25 575 1865 1/2007
- ML9016 / 63,3x59,1 4/100/59,1 15 575 1865 1/2007
- ML9016 / 63,3x59,1 4/100/59,1 20 575 1865 1/2007
- ML9016 / 63,3x59,1 4/100/59,1 25 575 1865 1/2007
- ML9016 / 63,3x60,1 4/100/60,1 15 575 1865 1/2007
- ML9016 / 63,3x60,1 4/100/60,1 20 575 1865 1/2007
- ML9016 / 63,3x60,1 4/100/60,1 25 575 1865 1/2007
- ML9016 / 63,3x56,6 4/95,25/56,6 15 575 1865 1/2007
- ML9016 / 63,3x56,6 4/95,25/56,6 20 575 1865 1/2007
- ML9016 / 63,3x56,6 4/95,25/56,6 25 575 1865 1/2007
- ML9016 / 63,3x58,1 4/98/58,1 15 575 1865 1/2007
- ML9016 / 63,3x58,1 4/98/58,1 20 575 1865 1/2007
- ML9016 / 63,3x58,1 4/98/58,1 25 575 1865 1/2007
- ML9016 / 63,3x54,1 5/100/54,1 25 575 1865 1/2007
- ML9016 / 63,3x56,1 5/100/56,1 25 575 1865 1/2007
- ML9016 / 63,3x57,1 5/100/57,1 25 575 1865 1/2007
- ML9016 / 72,6x60,1 5/108/60,1 35 575 2100 1/2007
- ML9016 / 72,6x63,4 5/108/63,4 35 575 2100 1/2007
- ML9016 / 72,6x65,1 5/108/65,1 35 575 2100 1/2007
- ML9016 / 72,6x67,1 5/108/67,1 35 575 2100 1/2007
- ML9016 / ohne Ring 5/110/65,1 35 575 2100 1/2007
- ML9016 / 72,6x57,1 5/112/57,1 35 575 2100 1/2007
- ML9016 / 72,6x57,1 5/112/66,6 35 575 2100 1/2007
- ML9016 / 72,6x60,1 5/114,3/60,1 35 575 2100 1/2007
- ML9016 / 72,6x64,1 5/114,3/64,1 35 575 2100 1/2007
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 07-0834-A00-V01
Prüfgegenstand PKW-Sonderrad 9Jx16H2 Typ ML9016
Hersteller Volker Schmidt GmbH
Seite 2 von 3
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
Lochkreis- press last umfang Herstell-
(mm)/ - tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
- ML9016 / 72,6x66,1 5/114,3/66,1 35 575 2100 1/2007
- ML9016 / 72,6x67,1 5/114,3/67,1 35 575 2100 1/2007
- ML9016 / 63,3x58,1 5/98/58,1 25 575 1865 1/2007
Kennzeichnung
Herstellerzeichen Schmidt Revolution Germany
Radtyp und Ausführung ML9016
Radgröße 9Jx16H2
Einpreßtiefe (s.o.)
Gießereikennzeichen -
Herkunftsmerkmal -
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Impactprüfung
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe Statische
(mm) Radlast
(kg)
4/98 225/40R16 15 575
4/100 225/40R16 25 575
5/98 225/40R16 25 575
5/112 225/40R16 35 575
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 11,45 kg.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 07-0834-A00-V01
Prüfgegenstand PKW-Sonderrad 9Jx16H2 Typ ML9016
Hersteller Volker Schmidt GmbH
Seite 3 von 3
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung - 09.01.2007
Radzeichnung ML-9016 03.11.2006
Das Gutachten umfaßt Blatt 1 bis 3.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 20.Juli 2007
Messemer 00111111.DOC
