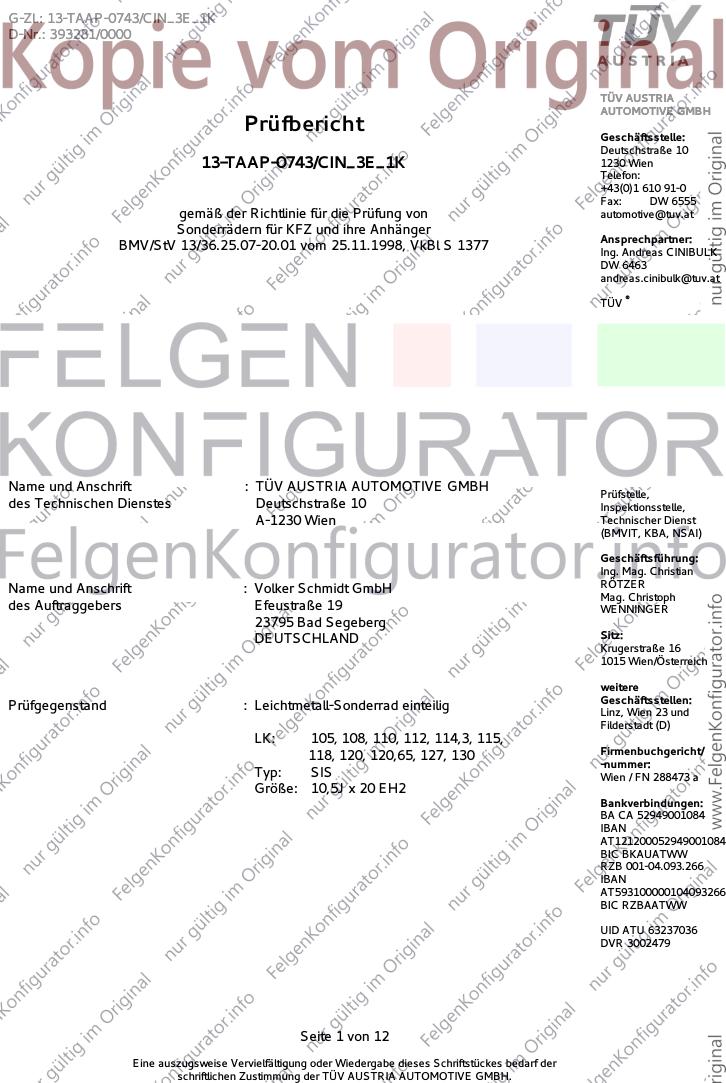

G-Zl.: 13-TAAP-0743/CIN_3E_1K
D-Nr.: 393281/0000
TÜV AUSTRIA
AUTOMOTIVE GMBH
Prüfbericht Geschäftsstelle:
Deutschstraße 10
13-TAAP-0743/CIN_3E_1K 1230 Wien
Telefon:
+43(0)1 610 91-0
Fax: DW 6555
gemäß der Richtlinie für die Prüfung von automotive@tuv.at
Sonderrädern für KFZ und ihre Anhänger
Ansprechpartner:
BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S 1377 Ing. Andreas CINIBULK
DW 6463
andreas.cinibulk@tuv.at
®
TÜV
Name und Anschrift : TÜV AUSTRIA AUTOMOTIVE GMBH Prüfstelle,
des Technischen Dienstes Deutschstraße 10 Inspektionsstelle,
A-1230 Wien Technischer Dienst
(BMVIT, KBA, NSAI)
Geschäftsführung:
Ing. Mag. Christian
Name und Anschrift : Volker Schmidt GmbH RÖTZER
Mag. Christoph
des Auftraggebers Efeustraße 19 WENNINGER
23795 Bad Segeberg
DEUTSCHLAND Sitz:
Krugerstraße 16
1015 Wien/Österreich
weitere
Geschäftsstellen:
Prüfgegenstand : Leichtmetall-Sonderrad einteilig Linz, Wien 23 und
Filderstadt (D)
LK: 105, 108, 110, 112, 114,3, 115,
118, 120, 120,65, 127, 130 Firmenbuchgericht/
-nummer:
Typ: SIS Wien / FN 288473 a
Größe: 10,5J x 20 EH2
Bankverbindungen:
BA CA 52949001084
IBAN
AT121200052949001084
BIC BKAUATWW
RZB 001-04.093.266
IBAN
AT593100000104093266
BIC RZBAATWW
UID ATU 63237036
DVR 3002479
Seite 1 von 12
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der TÜV AUSTRIA AUTOMOTIVE GMBH.

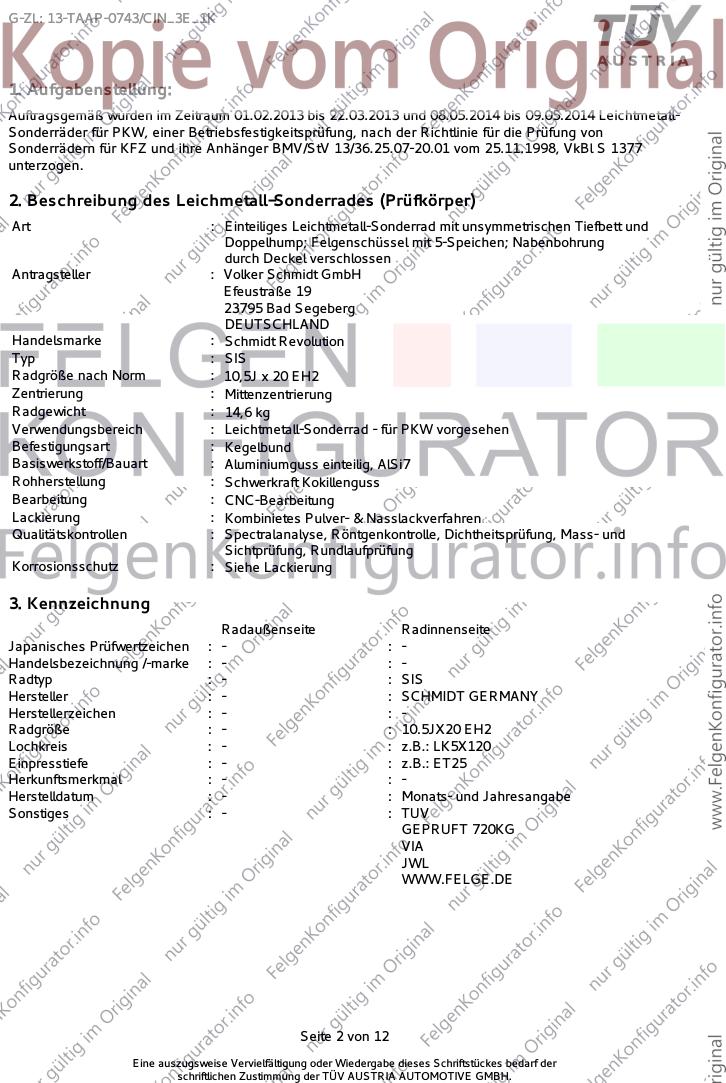

G-Zl.: 13-TAAP-0743/CIN_3E_1K
1. Aufgabenstellung:
Auftragsgemäß wurden im Zeitraum 01.02.2013 bis 22.03.2013 und 08.05.2014 bis 09.05.2014 Leichtmetall-
Sonderräder für PKW, einer Betriebsfestigkeitsprüfung, nach der Richtlinie für die Prüfung von
Sonderrädern für KFZ und ihre Anhänger BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S 1377
unterzogen.
2. Beschreibung des Leichmetall-Sonderrades (Prüfkörper)
Art : Einteiliges Leichtmetall-Sonderrad mit unsymmetrischen Tiefbett und
Doppelhump; Felgenschüssel mit 5-Speichen; Nabenbohrung
durch Deckel verschlossen
Antragsteller : Volker Schmidt GmbH
Efeustraße 19
23795 Bad Segeberg
DEUTSCHLAND
Handelsmarke : Schmidt Revolution
Typ : SIS
Radgröße nach Norm : 10,5J x 20 EH2
Zentrierung : Mittenzentrierung
Radgewicht : 14,6 kg
Verwendungsbereich : Leichtmetall-Sonderrad - für PKW vorgesehen
Befestigungsart : Kegelbund
Basiswerkstoff/Bauart : Aluminiumguss einteilig, AlSi7
Rohherstellung : Schwerkraft Kokillenguss
Bearbeitung : CNC-Bearbeitung
Lackierung : Kombinietes Pulver- & Nasslackverfahren
Qualitätskontrollen : Spectralanalyse, Röntgenkontrolle, Dichtheitsprüfung, Mass- und
Sichtprüfung, Rundlaufprüfung
Korrosionsschutz : Siehe Lackierung
3. Kennzeichnung
Radaußenseite Radinnenseite
Japanisches Prüfwertzeichen : - : -
Handelsbezeichnung /-marke : - : -
Radtyp : - : SIS
Hersteller : - : SCHMIDT GERMANY
Herstellerzeichen : - : -
Radgröße : - : 10.5JX20 EH2
Lochkreis : - : z.B.: LK5X120
Einpresstiefe : - : z.B.: ET25
Herkunftsmerkmal : - : -
Herstelldatum : - : Monats- und Jahresangabe
Sonstiges : - : TUV
GEPRUFT 720KG
VIA
JWL
WWW.FELGE.DE
Seite 2 von 12
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der TÜV AUSTRIA AUTOMOTIVE GMBH.
G-Zl.: 13-TAAP-0743/CIN_3E_1K

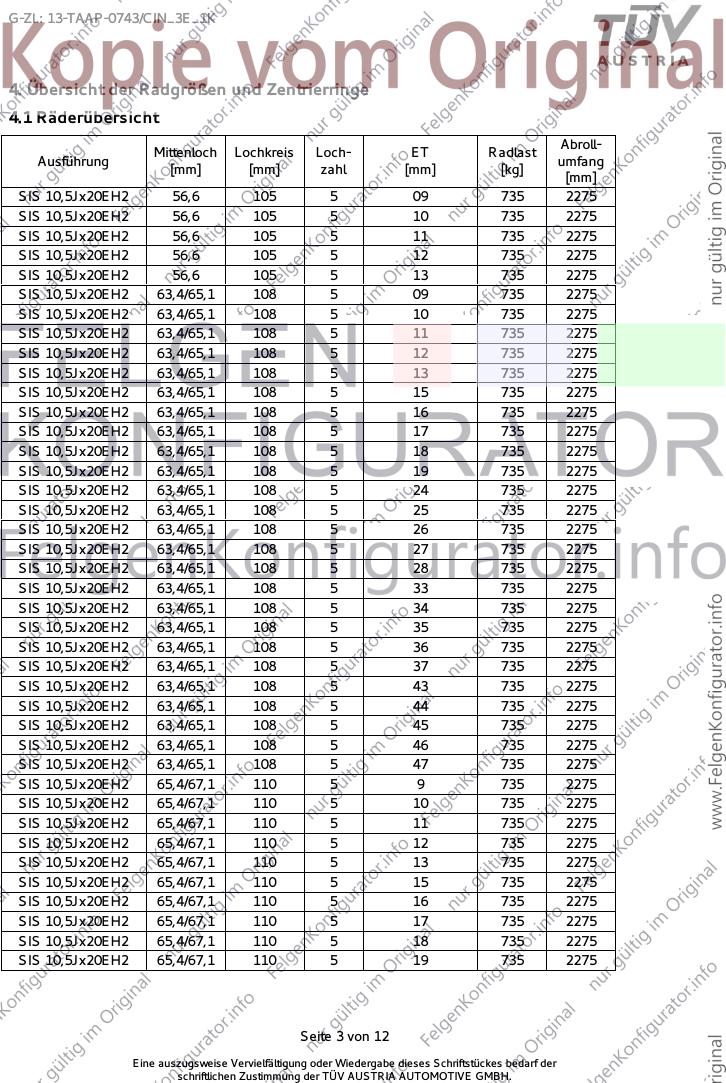

4. Übersicht der Radgrößen und Zentrierringe
4.1 Räderübersicht
Abroll-
Mittenloch Lochkreis Loch- ET Radlast
Ausführung umfang
[mm] [mm] zahl [mm] [kg]
[mm]
SIS 10,5Jx20EH2 56,6 105 5 09 735 2275
SIS 10,5Jx20EH2 56,6 105 5 10 735 2275
SIS 10,5Jx20EH2 56,6 105 5 11 735 2275
SIS 10,5Jx20EH2 56,6 105 5 12 735 2275
SIS 10,5Jx20EH2 56,6 105 5 13 735 2275
SIS 10,5Jx20EH2 63,4/65,1 108 5 09 735 2275
SIS 10,5Jx20EH2 63,4/65,1 108 5 10 735 2275
SIS 10,5Jx20EH2 63,4/65,1 108 5 11 735 2275
SIS 10,5Jx20EH2 63,4/65,1 108 5 12 735 2275
SIS 10,5Jx20EH2 63,4/65,1 108 5 13 735 2275
SIS 10,5Jx20EH2 63,4/65,1 108 5 15 735 2275
SIS 10,5Jx20EH2 63,4/65,1 108 5 16 735 2275
SIS 10,5Jx20EH2 63,4/65,1 108 5 17 735 2275
SIS 10,5Jx20EH2 63,4/65,1 108 5 18 735 2275
SIS 10,5Jx20EH2 63,4/65,1 108 5 19 735 2275
SIS 10,5Jx20EH2 63,4/65,1 108 5 24 735 2275
SIS 10,5Jx20EH2 63,4/65,1 108 5 25 735 2275
SIS 10,5Jx20EH2 63,4/65,1 108 5 26 735 2275
SIS 10,5Jx20EH2 63,4/65,1 108 5 27 735 2275
SIS 10,5Jx20EH2 63,4/65,1 108 5 28 735 2275
SIS 10,5Jx20EH2 63,4/65,1 108 5 33 735 2275
SIS 10,5Jx20EH2 63,4/65,1 108 5 34 735 2275
SIS 10,5Jx20EH2 63,4/65,1 108 5 35 735 2275
SIS 10,5Jx20EH2 63,4/65,1 108 5 36 735 2275
SIS 10,5Jx20EH2 63,4/65,1 108 5 37 735 2275
SIS 10,5Jx20EH2 63,4/65,1 108 5 43 735 2275
SIS 10,5Jx20EH2 63,4/65,1 108 5 44 735 2275
SIS 10,5Jx20EH2 63,4/65,1 108 5 45 735 2275
SIS 10,5Jx20EH2 63,4/65,1 108 5 46 735 2275
SIS 10,5Jx20EH2 63,4/65,1 108 5 47 735 2275
SIS 10,5Jx20EH2 65,4/67,1 110 5 9 735 2275
SIS 10,5Jx20EH2 65,4/67,1 110 5 10 735 2275
SIS 10,5Jx20EH2 65,4/67,1 110 5 11 735 2275
SIS 10,5Jx20EH2 65,4/67,1 110 5 12 735 2275
SIS 10,5Jx20EH2 65,4/67,1 110 5 13 735 2275
SIS 10,5Jx20EH2 65,4/67,1 110 5 15 735 2275
SIS 10,5Jx20EH2 65,4/67,1 110 5 16 735 2275
SIS 10,5Jx20EH2 65,4/67,1 110 5 17 735 2275
SIS 10,5Jx20EH2 65,4/67,1 110 5 18 735 2275
SIS 10,5Jx20EH2 65,4/67,1 110 5 19 735 2275
Seite 3 von 12
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der TÜV AUSTRIA AUTOMOTIVE GMBH.

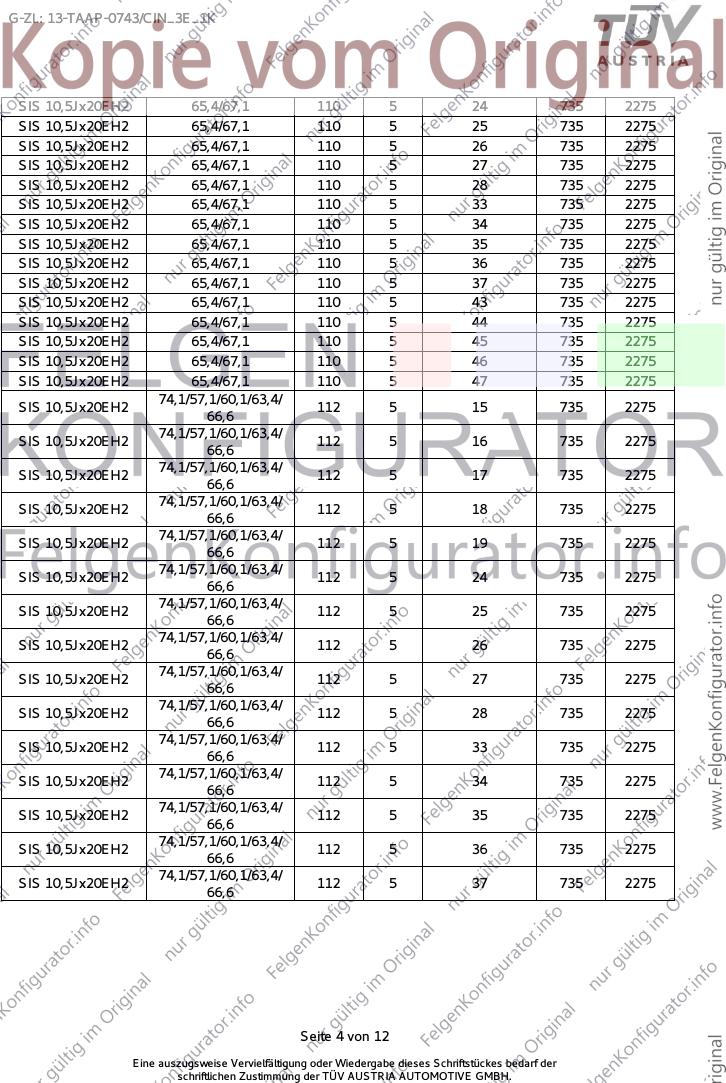

G-Zl.: 13-TAAP-0743/CIN_3E_1K
SIS 10,5Jx20EH2 65,4/67,1 110 5 24 735 2275
SIS 10,5Jx20EH2 65,4/67,1 110 5 25 735 2275
SIS 10,5Jx20EH2 65,4/67,1 110 5 26 735 2275
SIS 10,5Jx20EH2 65,4/67,1 110 5 27 735 2275
SIS 10,5Jx20EH2 65,4/67,1 110 5 28 735 2275
SIS 10,5Jx20EH2 65,4/67,1 110 5 33 735 2275
SIS 10,5Jx20EH2 65,4/67,1 110 5 34 735 2275
SIS 10,5Jx20EH2 65,4/67,1 110 5 35 735 2275
SIS 10,5Jx20EH2 65,4/67,1 110 5 36 735 2275
SIS 10,5Jx20EH2 65,4/67,1 110 5 37 735 2275
SIS 10,5Jx20EH2 65,4/67,1 110 5 43 735 2275
SIS 10,5Jx20EH2 65,4/67,1 110 5 44 735 2275
SIS 10,5Jx20EH2 65,4/67,1 110 5 45 735 2275
SIS 10,5Jx20EH2 65,4/67,1 110 5 46 735 2275
SIS 10,5Jx20EH2 65,4/67,1 110 5 47 735 2275
74,1/57,1/60,1/63,4/
SIS 10,5Jx20EH2 112 5 15 735 2275
66,6
74,1/57,1/60,1/63,4/
SIS 10,5Jx20EH2 112 5 16 735 2275
66,6
74,1/57,1/60,1/63,4/
SIS 10,5Jx20EH2 112 5 17 735 2275
66,6
74,1/57,1/60,1/63,4/
SIS 10,5Jx20EH2 112 5 18 735 2275
66,6
74,1/57,1/60,1/63,4/
SIS 10,5Jx20EH2 112 5 19 735 2275
66,6
74,1/57,1/60,1/63,4/
SIS 10,5Jx20EH2 112 5 24 735 2275
66,6
74,1/57,1/60,1/63,4/
SIS 10,5Jx20EH2 112 5 25 735 2275
66,6
74,1/57,1/60,1/63,4/
SIS 10,5Jx20EH2 112 5 26 735 2275
66,6
74,1/57,1/60,1/63,4/
SIS 10,5Jx20EH2 112 5 27 735 2275
66,6
74,1/57,1/60,1/63,4/
SIS 10,5Jx20EH2 112 5 28 735 2275
66,6
74,1/57,1/60,1/63,4/
SIS 10,5Jx20EH2 112 5 33 735 2275
66,6
74,1/57,1/60,1/63,4/
SIS 10,5Jx20EH2 112 5 34 735 2275
66,6
74,1/57,1/60,1/63,4/
SIS 10,5Jx20EH2 112 5 35 735 2275
66,6
74,1/57,1/60,1/63,4/
SIS 10,5Jx20EH2 112 5 36 735 2275
66,6
74,1/57,1/60,1/63,4/
SIS 10,5Jx20EH2 112 5 37 735 2275
66,6
Seite 4 von 12
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der TÜV AUSTRIA AUTOMOTIVE GMBH.

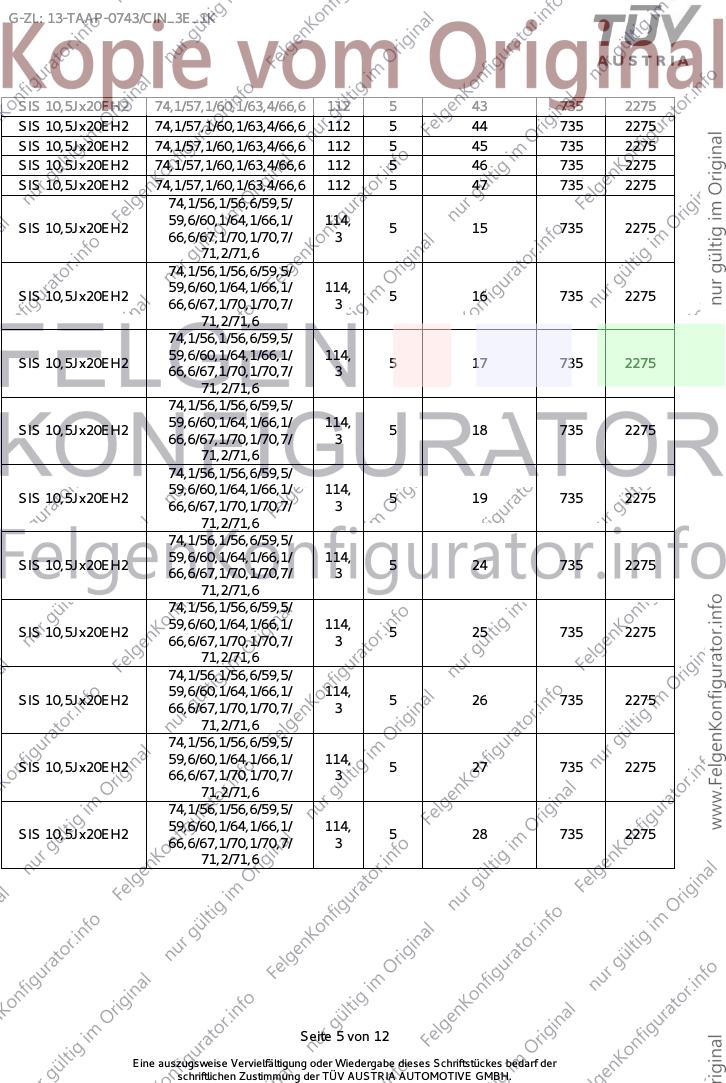

G-Zl.: 13-TAAP-0743/CIN_3E_1K
SIS 10,5Jx20EH2 74,1/57,1/60,1/63,4/66,6 112 5 43 735 2275
SIS 10,5Jx20EH2 74,1/57,1/60,1/63,4/66,6 112 5 44 735 2275
SIS 10,5Jx20EH2 74,1/57,1/60,1/63,4/66,6 112 5 45 735 2275
SIS 10,5Jx20EH2 74,1/57,1/60,1/63,4/66,6 112 5 46 735 2275
SIS 10,5Jx20EH2 74,1/57,1/60,1/63,4/66,6 112 5 47 735 2275
74,1/56,1/56,6/59,5/
59,6/60,1/64,1/66,1/ 114,
SIS 10,5Jx20EH2 5 15 735 2275
66,6/67,1/70,1/70,7/ 3
71,2/71,6
74,1/56,1/56,6/59,5/
59,6/60,1/64,1/66,1/ 114,
SIS 10,5Jx20EH2 5 16 735 2275
66,6/67,1/70,1/70,7/ 3
71,2/71,6
74,1/56,1/56,6/59,5/
59,6/60,1/64,1/66,1/ 114,
SIS 10,5Jx20EH2 5 17 735 2275
66,6/67,1/70,1/70,7/ 3
71,2/71,6
74,1/56,1/56,6/59,5/
59,6/60,1/64,1/66,1/ 114,
SIS 10,5Jx20EH2 5 18 735 2275
66,6/67,1/70,1/70,7/ 3
71,2/71,6
74,1/56,1/56,6/59,5/
59,6/60,1/64,1/66,1/ 114,
SIS 10,5Jx20EH2 5 19 735 2275
66,6/67,1/70,1/70,7/ 3
71,2/71,6
74,1/56,1/56,6/59,5/
59,6/60,1/64,1/66,1/ 114,
SIS 10,5Jx20EH2 5 24 735 2275
66,6/67,1/70,1/70,7/ 3
71,2/71,6
74,1/56,1/56,6/59,5/
59,6/60,1/64,1/66,1/ 114,
SIS 10,5Jx20EH2 5 25 735 2275
66,6/67,1/70,1/70,7/ 3
71,2/71,6
74,1/56,1/56,6/59,5/
59,6/60,1/64,1/66,1/ 114,
SIS 10,5Jx20EH2 5 26 735 2275
66,6/67,1/70,1/70,7/ 3
71,2/71,6
74,1/56,1/56,6/59,5/
59,6/60,1/64,1/66,1/ 114,
SIS 10,5Jx20EH2 5 27 735 2275
66,6/67,1/70,1/70,7/ 3
71,2/71,6
74,1/56,1/56,6/59,5/
59,6/60,1/64,1/66,1/ 114,
SIS 10,5Jx20EH2 5 28 735 2275
66,6/67,1/70,1/70,7/ 3
71,2/71,6
Seite 5 von 12
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der TÜV AUSTRIA AUTOMOTIVE GMBH.

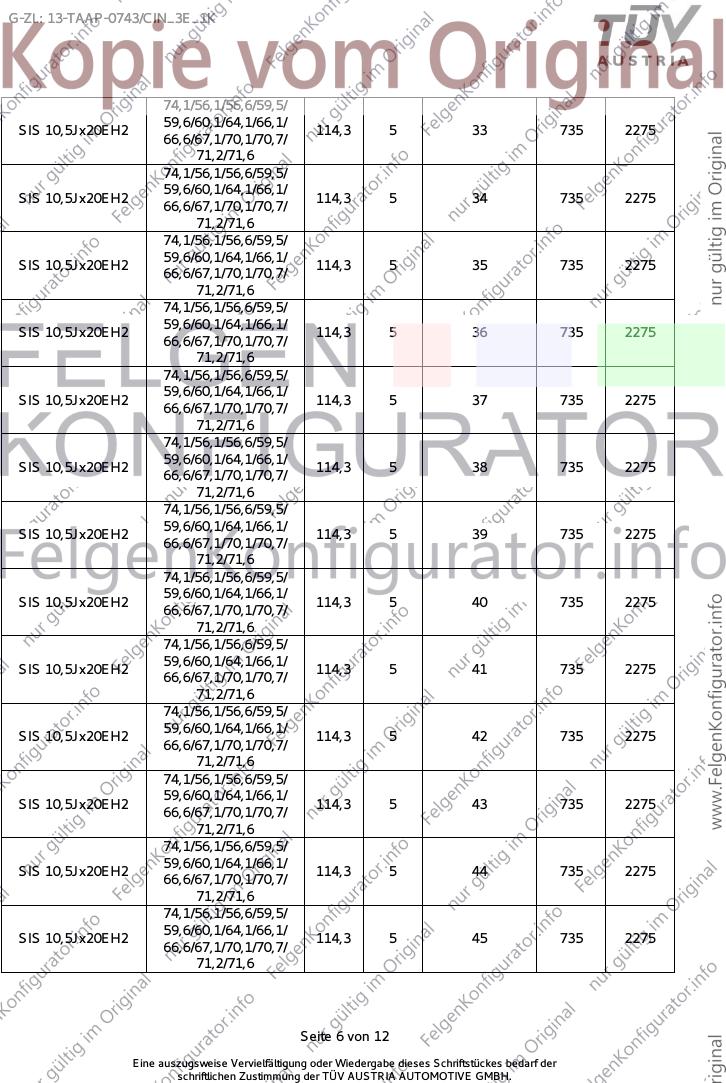

G-Zl.: 13-TAAP-0743/CIN_3E_1K
74,1/56,1/56,6/59,5/
59,6/60,1/64,1/66,1/
SIS 10,5Jx20EH2 114,3 5 33 735 2275
66,6/67,1/70,1/70,7/
71,2/71,6
74,1/56,1/56,6/59,5/
59,6/60,1/64,1/66,1/
SIS 10,5Jx20EH2 114,3 5 34 735 2275
66,6/67,1/70,1/70,7/
71,2/71,6
74,1/56,1/56,6/59,5/
59,6/60,1/64,1/66,1/
SIS 10,5Jx20EH2 114,3 5 35 735 2275
66,6/67,1/70,1/70,7/
71,2/71,6
74,1/56,1/56,6/59,5/
59,6/60,1/64,1/66,1/
SIS 10,5Jx20EH2 114,3 5 36 735 2275
66,6/67,1/70,1/70,7/
71,2/71,6
74,1/56,1/56,6/59,5/
59,6/60,1/64,1/66,1/
SIS 10,5Jx20EH2 114,3 5 37 735 2275
66,6/67,1/70,1/70,7/
71,2/71,6
74,1/56,1/56,6/59,5/
59,6/60,1/64,1/66,1/
SIS 10,5Jx20EH2 114,3 5 38 735 2275
66,6/67,1/70,1/70,7/
71,2/71,6
74,1/56,1/56,6/59,5/
59,6/60,1/64,1/66,1/
SIS 10,5Jx20EH2 114,3 5 39 735 2275
66,6/67,1/70,1/70,7/
71,2/71,6
74,1/56,1/56,6/59,5/
59,6/60,1/64,1/66,1/
SIS 10,5Jx20EH2 114,3 5 40 735 2275
66,6/67,1/70,1/70,7/
71,2/71,6
74,1/56,1/56,6/59,5/
59,6/60,1/64,1/66,1/
SIS 10,5Jx20EH2 114,3 5 41 735 2275
66,6/67,1/70,1/70,7/
71,2/71,6
74,1/56,1/56,6/59,5/
59,6/60,1/64,1/66,1/
SIS 10,5Jx20EH2 114,3 5 42 735 2275
66,6/67,1/70,1/70,7/
71,2/71,6
74,1/56,1/56,6/59,5/
59,6/60,1/64,1/66,1/
SIS 10,5Jx20EH2 114,3 5 43 735 2275
66,6/67,1/70,1/70,7/
71,2/71,6
74,1/56,1/56,6/59,5/
59,6/60,1/64,1/66,1/
SIS 10,5Jx20EH2 114,3 5 44 735 2275
66,6/67,1/70,1/70,7/
71,2/71,6
74,1/56,1/56,6/59,5/
59,6/60,1/64,1/66,1/
SIS 10,5Jx20EH2 114,3 5 45 735 2275
66,6/67,1/70,1/70,7/
71,2/71,6
Seite 6 von 12
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der TÜV AUSTRIA AUTOMOTIVE GMBH.
G-Zl.: 13-TAAP-0743/CIN_3E_1K
74,1/56,1/56,6/59,5/
59,6/60,1/64,1/66,1/
SIS 10,5Jx20EH2 114,3 5 46 735 2275
66,6/67,1/70,1/70,7/
71,2/71,6
74,1/56,1/56,6/59,5/
59,6/60,1/64,1/66,1/
SIS 10,5Jx20EH2 114,3 5 47 735 2275
66,6/67,1/70,1/70,7/
71,2/71,6
SIS 10,5Jx20EH2 74,1/65,1/71,6 115 5 15 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 115 5 16 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 115 5 17 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 115 5 18 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 115 5 19 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 115 5 23 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 115 5 24 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 115 5 25 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 115 5 26 735 2275

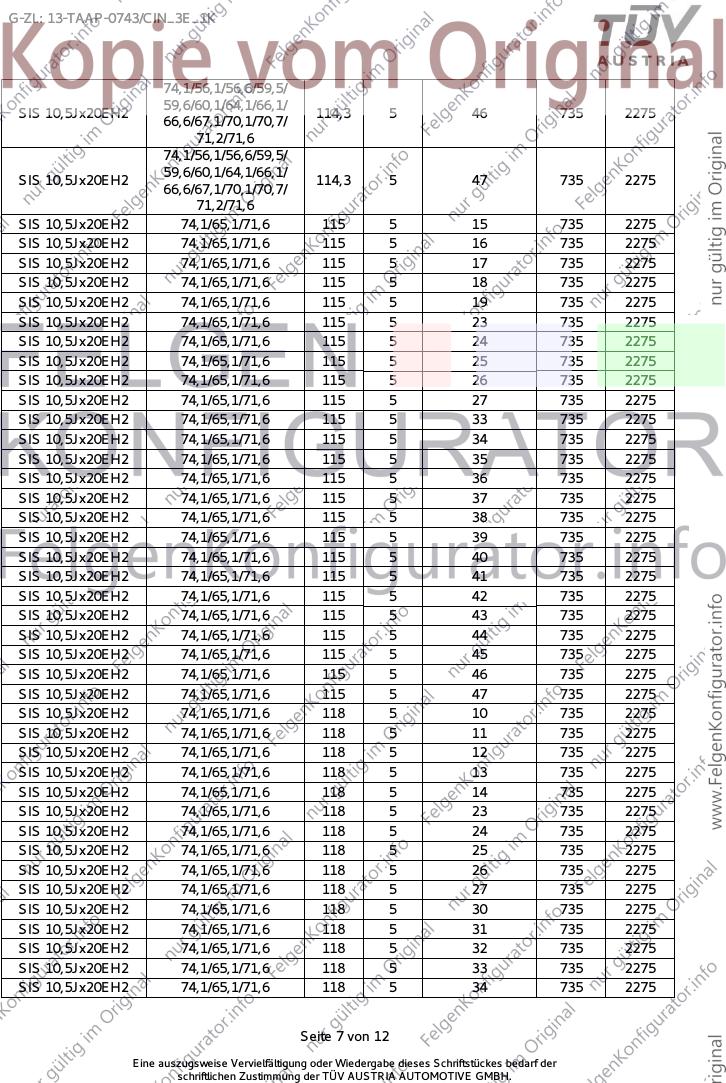

SIS 10,5Jx20EH2 74,1/65,1/71,6 115 5 27 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 115 5 33 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 115 5 34 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 115 5 35 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 115 5 36 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 115 5 37 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 115 5 38 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 115 5 39 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 115 5 40 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 115 5 41 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 115 5 42 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 115 5 43 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 115 5 44 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 115 5 45 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 115 5 46 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 115 5 47 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 118 5 10 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 118 5 11 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 118 5 12 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 118 5 13 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 118 5 14 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 118 5 23 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 118 5 24 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 118 5 25 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 118 5 26 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 118 5 27 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 118 5 30 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 118 5 31 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 118 5 32 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 118 5 33 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 118 5 34 735 2275
Seite 7 von 12
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der TÜV AUSTRIA AUTOMOTIVE GMBH.
G-Zl.: 13-TAAP-0743/CIN_3E_1K

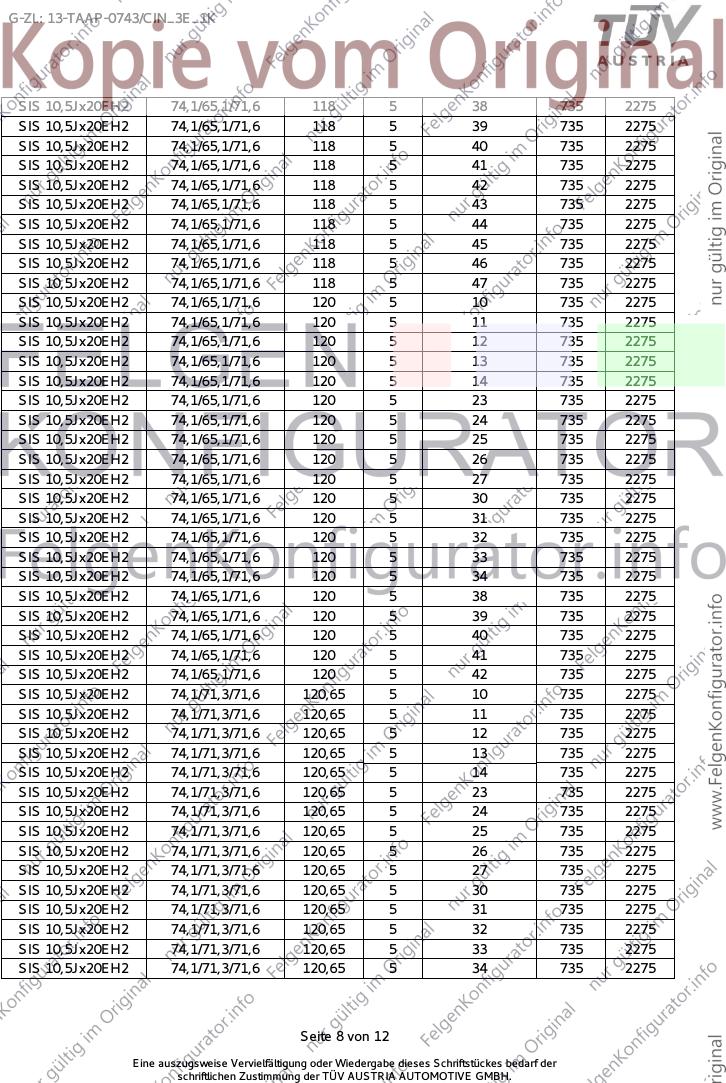

SIS 10,5Jx20EH2 74,1/65,1/71,6 118 5 38 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 118 5 39 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 118 5 40 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 118 5 41 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 118 5 42 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 118 5 43 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 118 5 44 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 118 5 45 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 118 5 46 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 118 5 47 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 120 5 10 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 120 5 11 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 120 5 12 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 120 5 13 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 120 5 14 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 120 5 23 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 120 5 24 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 120 5 25 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 120 5 26 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 120 5 27 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 120 5 30 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 120 5 31 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 120 5 32 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 120 5 33 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 120 5 34 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 120 5 38 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 120 5 39 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 120 5 40 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 120 5 41 735 2275
SIS 10,5Jx20EH2 74,1/65,1/71,6 120 5 42 735 2275
SIS 10,5Jx20EH2 74,1/71,3/71,6 120,65 5 10 735 2275
SIS 10,5Jx20EH2 74,1/71,3/71,6 120,65 5 11 735 2275
SIS 10,5Jx20EH2 74,1/71,3/71,6 120,65 5 12 735 2275
SIS 10,5Jx20EH2 74,1/71,3/71,6 120,65 5 13 735 2275
SIS 10,5Jx20EH2 74,1/71,3/71,6 120,65 5 14 735 2275
SIS 10,5Jx20EH2 74,1/71,3/71,6 120,65 5 23 735 2275
SIS 10,5Jx20EH2 74,1/71,3/71,6 120,65 5 24 735 2275
SIS 10,5Jx20EH2 74,1/71,3/71,6 120,65 5 25 735 2275
SIS 10,5Jx20EH2 74,1/71,3/71,6 120,65 5 26 735 2275
SIS 10,5Jx20EH2 74,1/71,3/71,6 120,65 5 27 735 2275
SIS 10,5Jx20EH2 74,1/71,3/71,6 120,65 5 30 735 2275
SIS 10,5Jx20EH2 74,1/71,3/71,6 120,65 5 31 735 2275
SIS 10,5Jx20EH2 74,1/71,3/71,6 120,65 5 32 735 2275
SIS 10,5Jx20EH2 74,1/71,3/71,6 120,65 5 33 735 2275
SIS 10,5Jx20EH2 74,1/71,3/71,6 120,65 5 34 735 2275
Seite 8 von 12
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der TÜV AUSTRIA AUTOMOTIVE GMBH.
G-Zl.: 13-TAAP-0743/CIN_3E_1K

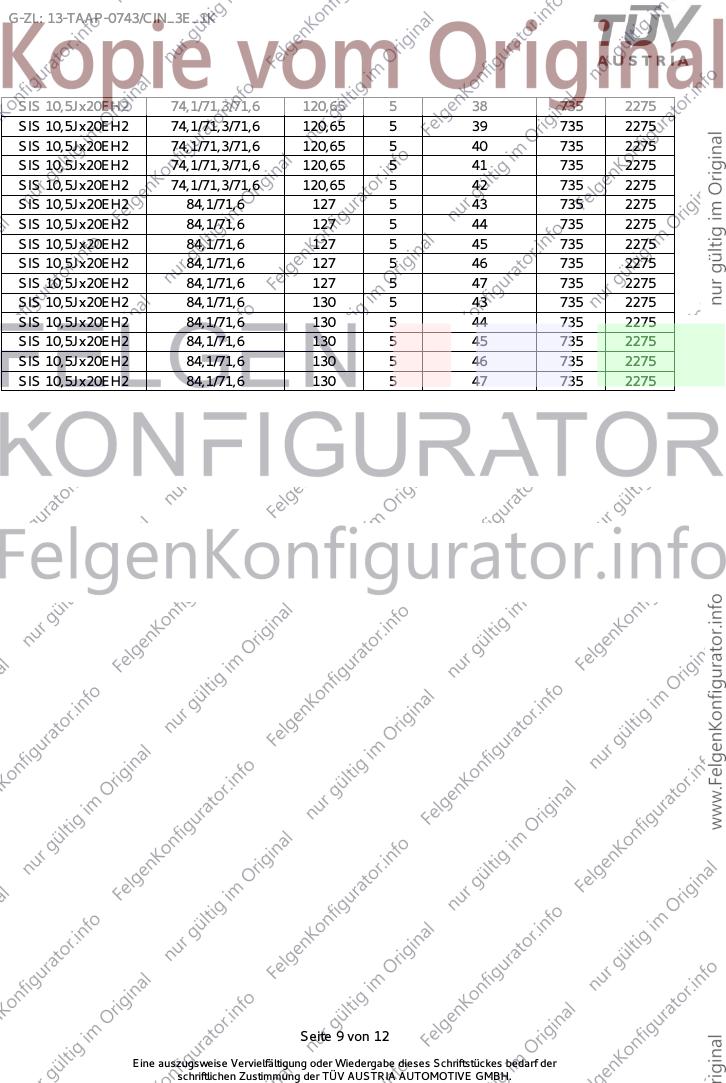

SIS 10,5Jx20EH2 74,1/71,3/71,6 120,65 5 38 735 2275
SIS 10,5Jx20EH2 74,1/71,3/71,6 120,65 5 39 735 2275
SIS 10,5Jx20EH2 74,1/71,3/71,6 120,65 5 40 735 2275
SIS 10,5Jx20EH2 74,1/71,3/71,6 120,65 5 41 735 2275
SIS 10,5Jx20EH2 74,1/71,3/71,6 120,65 5 42 735 2275
SIS 10,5Jx20EH2 84,1/71,6 127 5 43 735 2275
SIS 10,5Jx20EH2 84,1/71,6 127 5 44 735 2275
SIS 10,5Jx20EH2 84,1/71,6 127 5 45 735 2275
SIS 10,5Jx20EH2 84,1/71,6 127 5 46 735 2275
SIS 10,5Jx20EH2 84,1/71,6 127 5 47 735 2275
SIS 10,5Jx20EH2 84,1/71,6 130 5 43 735 2275
SIS 10,5Jx20EH2 84,1/71,6 130 5 44 735 2275
SIS 10,5Jx20EH2 84,1/71,6 130 5 45 735 2275
SIS 10,5Jx20EH2 84,1/71,6 130 5 46 735 2275
SIS 10,5Jx20EH2 84,1/71,6 130 5 47 735 2275
Seite 9 von 12
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der TÜV AUSTRIA AUTOMOTIVE GMBH.
G-Zl.: 13-TAAP-0743/CIN_3E_1K

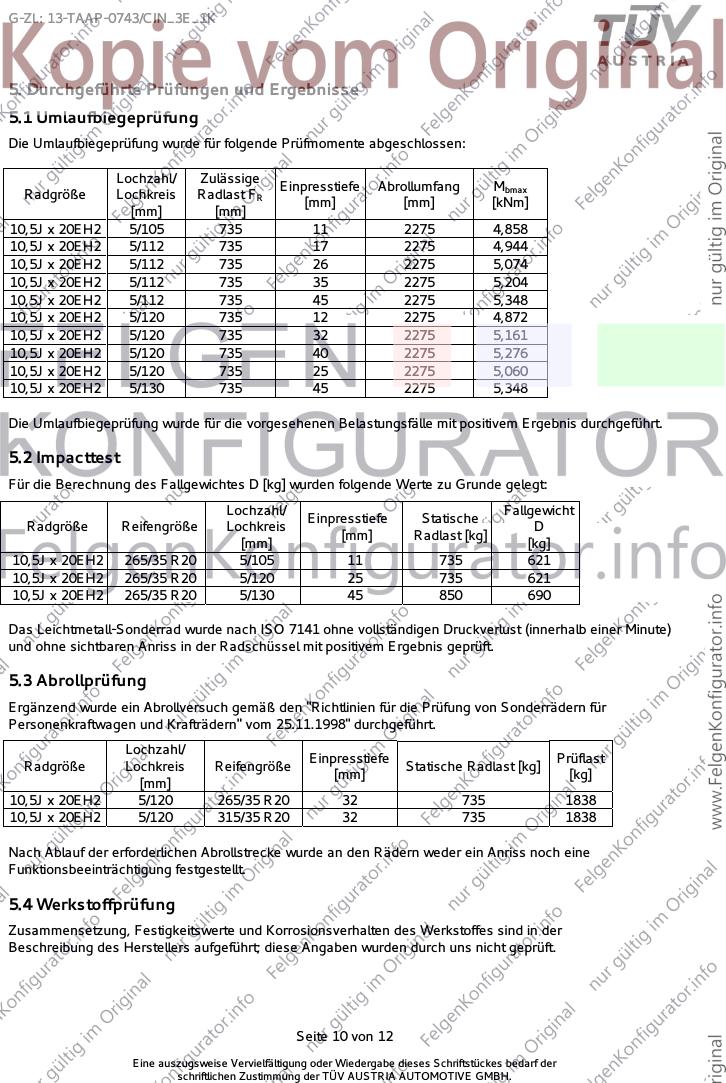

5. Durchgeführte Prüfungen und Ergebnisse
5.1 Umlaufbiegeprüfung
Die Umlaufbiegeprüfung wurde für folgende Prüfmomente abgeschlossen:
Lochzahl/ Zulässige
Einpresstiefe Abrollumfang Mbmax
Radgröße Lochkreis Radlast FR
[mm] [mm] [kNm]
[mm] [mm]
10,5J x 20EH2 5/105 735 11 2275 4,858
10,5J x 20EH2 5/112 735 17 2275 4,944
10,5J x 20EH2 5/112 735 26 2275 5,074
10,5J x 20EH2 5/112 735 35 2275 5,204
10,5J x 20EH2 5/112 735 45 2275 5,348
10,5J x 20EH2 5/120 735 12 2275 4,872
10,5J x 20EH2 5/120 735 32 2275 5,161
10,5J x 20EH2 5/120 735 40 2275 5,276
10,5J x 20EH2 5/120 735 25 2275 5,060
10,5J x 20EH2 5/130 735 45 2275 5,348
Die Umlaufbiegeprüfung wurde für die vorgesehenen Belastungsfälle mit positivem Ergebnis durchgeführt.
5.2 Impacttest
Für die Berechnung des Fallgewichtes D [kg] wurden folgende Werte zu Grunde gelegt:
Lochzahl/ Fallgewicht
Einpresstiefe Statische
Radgröße Reifengröße Lochkreis D
[mm] Radlast [kg]
[mm] [kg]
10,5J x 20EH2 265/35 R20 5/105 11 735 621
10,5J x 20EH2 265/35 R20 5/120 25 735 621
10,5J x 20EH2 265/35 R20 5/130 45 850 690
Das Leichtmetall-Sonderrad wurde nach ISO 7141 ohne vollständigen Druckverlust (innerhalb einer Minute)
und ohne sichtbaren Anriss in der Radschüssel mit positivem Ergebnis geprüft.
5.3 Abrollprüfung
Ergänzend wurde ein Abrollversuch gemäß den "Richtlinien für die Prüfung von Sonderrädern für
Personenkraftwagen und Krafträdern" vom 25.11.1998" durchgeführt.
Lochzahl/
Einpresstiefe Prüflast
Radgröße Lochkreis Reifengröße Statische Radlast [kg]
[mm] [kg]
[mm]
10,5J x 20EH2 5/120 265/35 R20 32 735 1838
10,5J x 20EH2 5/120 315/35 R20 32 735 1838
Nach Ablauf der erforderlichen Abrollstrecke wurde an den Rädern weder ein Anriss noch eine
Funktionsbeeinträchtigung festgestellt.
5.4 Werkstoffprüfung
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der
Beschreibung des Herstellers aufgeführt; diese Angaben wurden durch uns nicht geprüft.
Seite 10 von 12
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der TÜV AUSTRIA AUTOMOTIVE GMBH.
G-Zl.: 13-TAAP-0743/CIN_3E_1K

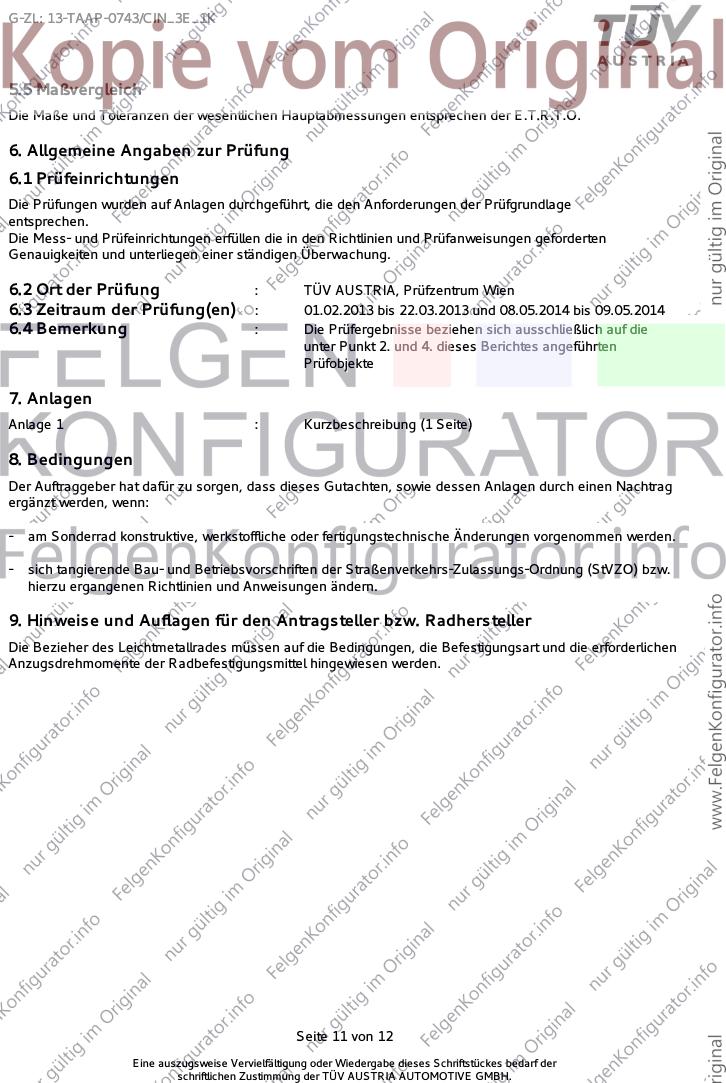

5.5 Maßvergleich
Die Maße und Toleranzen der wesentlichen Hauptabmessungen entsprechen der E.T.R.T.O.
6. Allgemeine Angaben zur Prüfung
6.1 Prüfeinrichtungen
Die Prüfungen wurden auf Anlagen durchgeführt, die den Anforderungen der Prüfgrundlage
entsprechen.
Die Mess- und Prüfeinrichtungen erfüllen die in den Richtlinien und Prüfanweisungen geforderten
Genauigkeiten und unterliegen einer ständigen Überwachung.
6.2 Ort der Prüfung : TÜV AUSTRIA, Prüfzentrum Wien
6.3 Zeitraum der Prüfung(en) : 01.02.2013 bis 22.03.2013 und 08.05.2014 bis 09.05.2014
6.4 Bemerkung : Die Prüfergebnisse beziehen sich ausschließlich auf die
unter Punkt 2. und 4. dieses Berichtes angeführten
Prüfobjekte
7. Anlagen
Anlage 1 : Kurzbeschreibung (1 Seite)
8. Bedingungen
Der Auftraggeber hat dafür zu sorgen, dass dieses Gutachten, sowie dessen Anlagen durch einen Nachtrag
ergänzt werden, wenn:
- am Sonderrad konstruktive, werkstoffliche oder fertigungstechnische Änderungen vorgenommen werden.
- sich tangierende Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw.
hierzu ergangenen Richtlinien und Anweisungen ändern.
9. Hinweise und Auflagen für den Antragsteller bzw. Radhersteller
Die Bezieher des Leichtmetallrades müssen auf die Bedingungen, die Befestigungsart und die erforderlichen
Anzugsdrehmomente der Radbefestigungsmittel hingewiesen werden.
Seite 11 von 12
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der TÜV AUSTRIA AUTOMOTIVE GMBH.
G-Zl.: 13-TAAP-0743/CIN_3E_1K

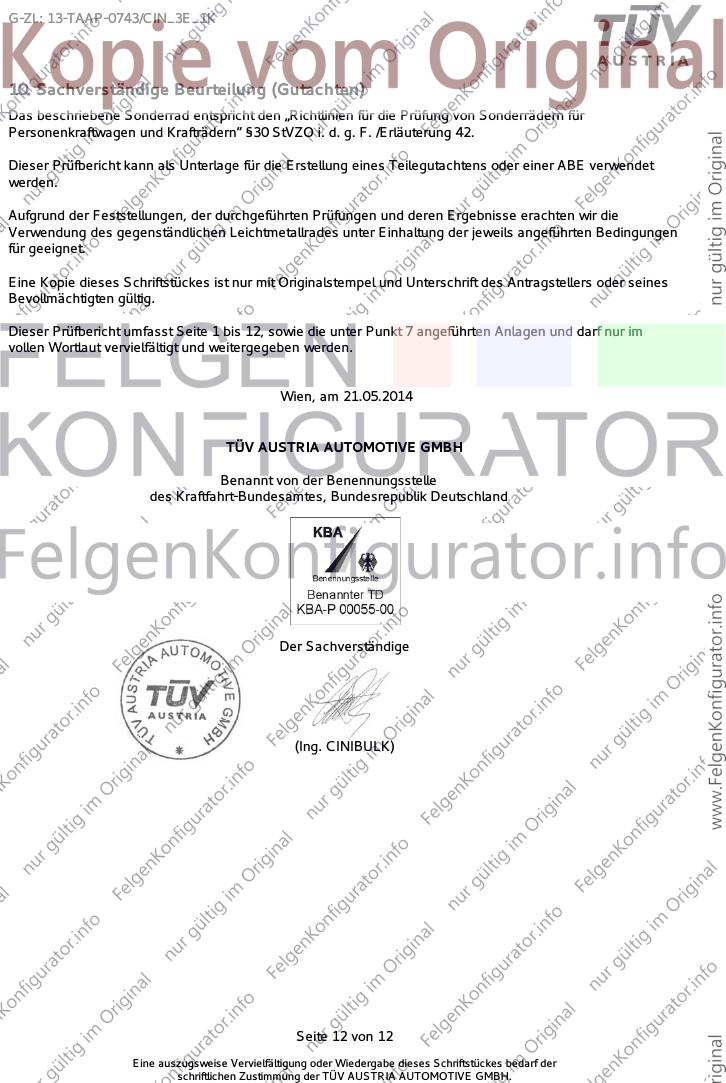

10. Sachverständige Beurteilung (Gutachten)
Das beschriebene Sonderrad entspricht den „Richtlinien für die Prüfung von Sonderrädern für
Personenkraftwagen und Krafträdern“ §30 StVZO i. d. g. F. /Erläuterung 42.
Dieser Prüfbericht kann als Unterlage für die Erstellung eines Teilegutachtens oder einer ABE verwendet
werden.
Aufgrund der Feststellungen, der durchgeführten Prüfungen und deren Ergebnisse erachten wir die
Verwendung des gegenständlichen Leichtmetallrades unter Einhaltung der jeweils angeführten Bedingungen
für geeignet.
Eine Kopie dieses Schriftstückes ist nur mit Originalstempel und Unterschrift des Antragstellers oder seines
Bevollmächtigten gültig.
Dieser Prüfbericht umfasst Seite 1 bis 12, sowie die unter Punkt 7 angeführten Anlagen und darf nur im
vollen Wortlaut vervielfältigt und weitergegeben werden.
Wien, am 21.05.2014
TÜV AUSTRIA AUTOMOTIVE GMBH
Benannt von der Benennungsstelle
des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
Der Sachverständige
(Ing. CINIBULK)
Seite 12 von 12
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der TÜV AUSTRIA AUTOMOTIVE GMBH.

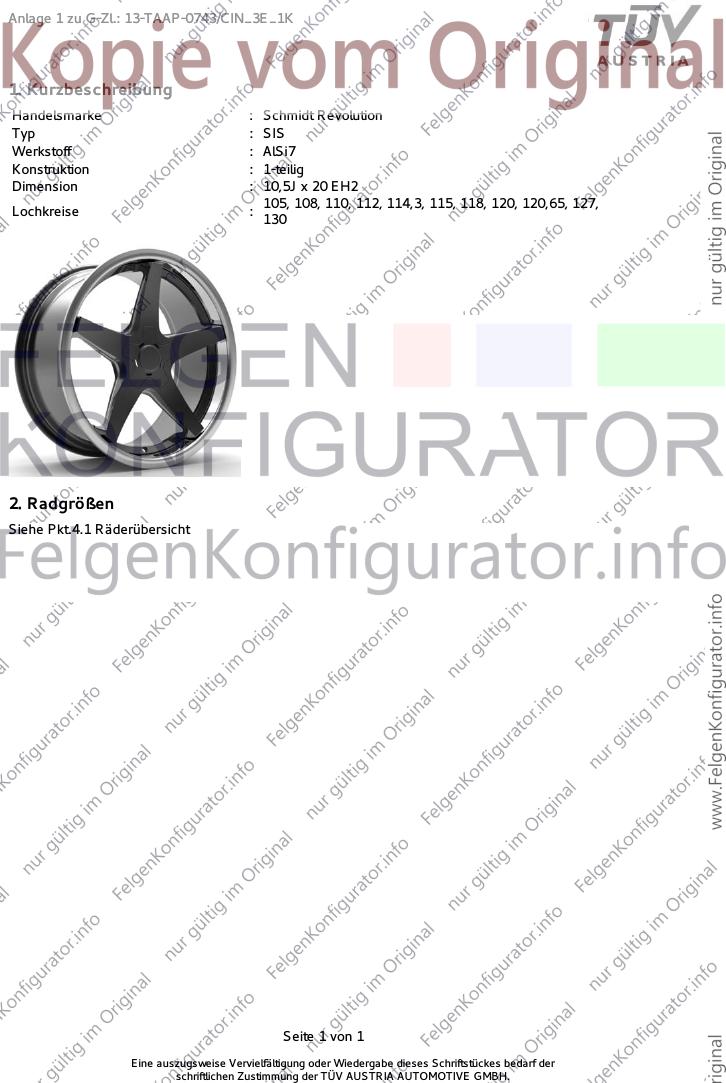

Anlage 1 zu G-Zl.: 13-TAAP-0743/CIN_3E_1K
1. Kurzbeschreibung
Handelsmarke : Schmidt Revolution
Typ : SIS
Werkstoff : AlSi7
Konstruktion : 1-teilig
Dimension : 10,5J x 20 EH2
105, 108, 110, 112, 114,3, 115, 118, 120, 120,65, 127,
Lochkreise :
130
2. Radgrößen
Siehe Pkt.4.1 Räderübersicht
Seite 1 von 1
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der TÜV AUSTRIA AUTOMOTIVE GMBH.
