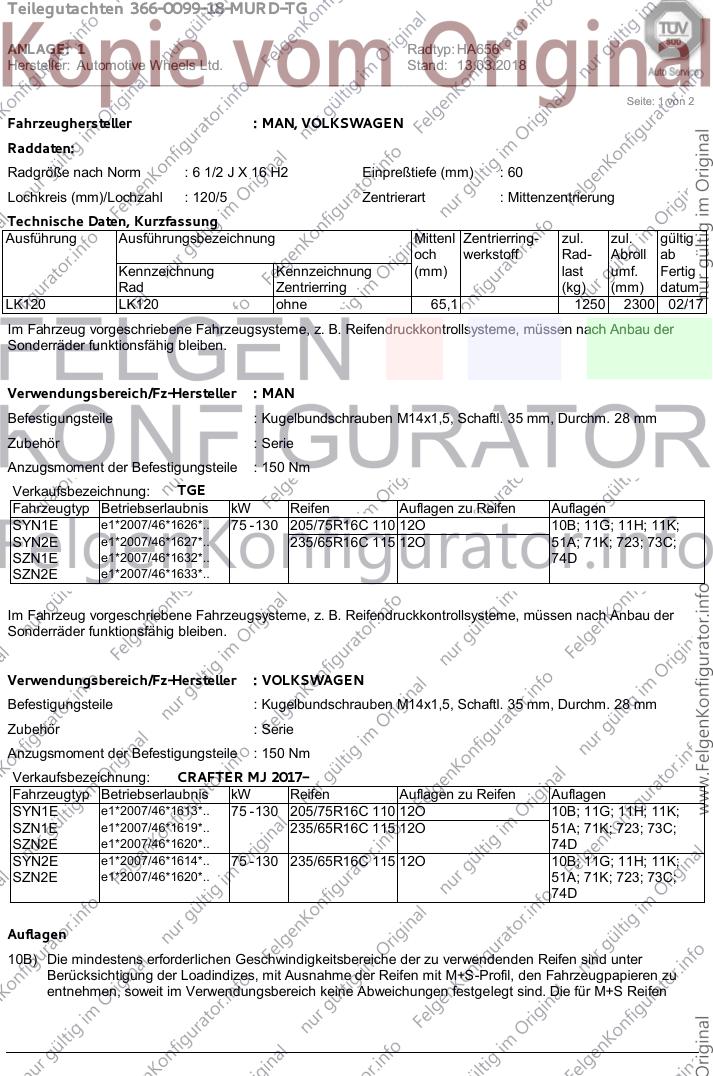

Teilegutachten 366-0099-18-MURD-TG
ANLAGE: 1 Radtyp: HA656
Hersteller: Automotive Wheels Ltd. Stand: 13.03.2018
__________________________________________________________________________________________________________________
Seite: 1 von 2
Fahrzeughersteller : MAN, VOLKSWAGEN
Raddaten:
Radgröße nach Norm : 6 1/2 J X 16 H2 Einpreßtiefe (mm) : 60
Lochkreis (mm)/Lochzahl : 120/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
LK120 LK120 ohne 65,1 1250 2300 02/17
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : MAN
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 35 mm, Durchm. 28 mm
Zubehör : Serie
Anzugsmoment der Befestigungsteile : 150 Nm
Verkaufsbezeichnung: TGE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
SYN1E e1*2007/46*1626*.. 75 - 130 205/75R16C 110 12O 10B; 11G; 11H; 11K;
SYN2E e1*2007/46*1627*.. 235/65R16C 115 12O 51A; 71K; 723; 73C;
SZN1E e1*2007/46*1632*.. 74D
SZN2E e1*2007/46*1633*..
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : VOLKSWAGEN
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 35 mm, Durchm. 28 mm
Zubehör : Serie
Anzugsmoment der Befestigungsteile : 150 Nm
Verkaufsbezeichnung: CRAFTER MJ 2017-
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
SYN1E e1*2007/46*1613*.. 75 - 130 205/75R16C 110 12O 10B; 11G; 11H; 11K;
SZN1E e1*2007/46*1619*.. 235/65R16C 115 12O 51A; 71K; 723; 73C;
SZN2E e1*2007/46*1620*.. 74D
SYN2E e1*2007/46*1614*.. 75 - 130 235/65R16C 115 12O 10B; 11G; 11H; 11K;
SZN2E e1*2007/46*1620*.. 51A; 71K; 723; 73C;
74D
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
Teilegutachten 366-0099-18-MURD-TG
ANLAGE: 1 Radtyp: HA656
Hersteller: Automotive Wheels Ltd. Stand: 13.03.2018
__________________________________________________________________________________________________________________
Seite: 2 von 2
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
11K) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
12O) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 13 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
723) Es ist nur die Verwendung von Metallschraubventilen mit Überwurfmutter von außen, die weitgehend den
Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen Ventilloch-Nenndurchmesser
von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
Teilegutachten 366-0099-18-MURD-TG
zu V.2. ANLAGE: Allgemeine Hinweise Radtyp: HA656
Antragsteller: Automotive Wheels Ltd. Stand: 13.03.2018
__________________________________________________________________________________________________________________
Seite: 1 von 1

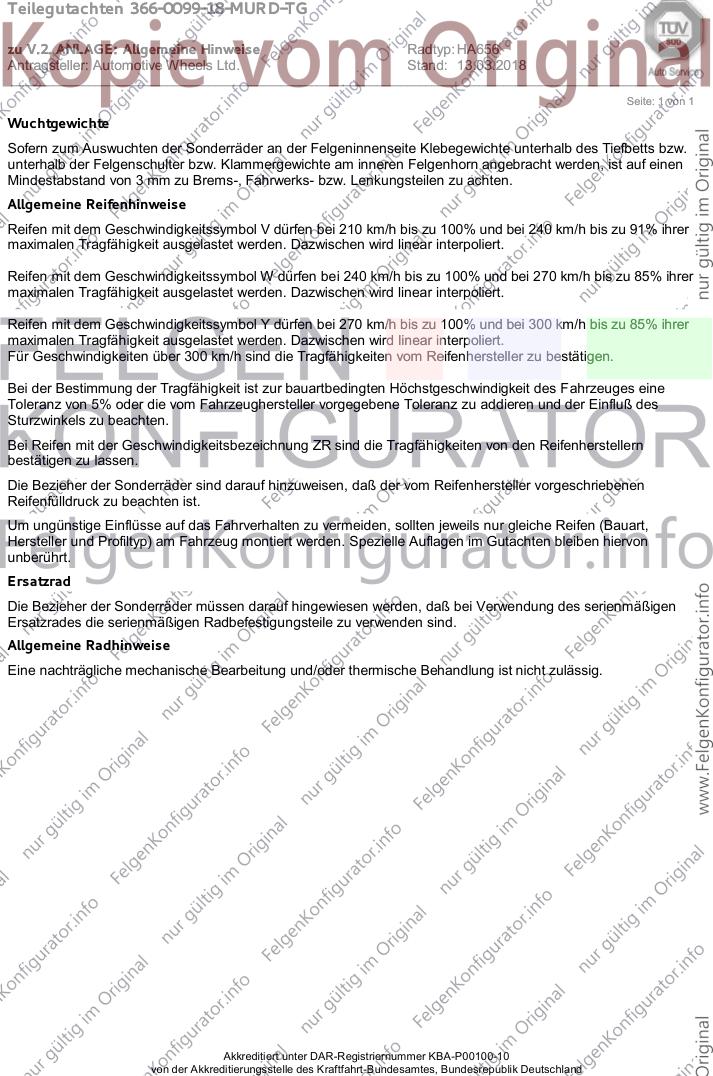

Wuchtgewichte
Sofern zum Auswuchten der Sonderräder an der Felgeninnenseite Klebegewichte unterhalb des Tiefbetts bzw.
unterhalb der Felgenschulter bzw. Klammergewichte am inneren Felgenhorn angebracht werden, ist auf einen
Mindestabstand von 3 mm zu Brems-, Fahrwerks- bzw. Lenkungsteilen zu achten.
Allgemeine Reifenhinweise
Reifen mit dem Geschwindigkeitssymbol V dürfen bei 210 km/h bis zu 100% und bei 240 km/h bis zu 91% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Reifen mit dem Geschwindigkeitssymbol W dürfen bei 240 km/h bis zu 100% und bei 270 km/h bis zu 85% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Reifen mit dem Geschwindigkeitssymbol Y dürfen bei 270 km/h bis zu 100% und bei 300 km/h bis zu 85% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Für Geschwindigkeiten über 300 km/h sind die Tragfähigkeiten vom Reifenhersteller zu bestätigen.
Bei der Bestimmung der Tragfähigkeit ist zur bauartbedingten Höchstgeschwindigkeit des Fahrzeuges eine
Toleranz von 5% oder die vom Fahrzeughersteller vorgegebene Toleranz zu addieren und der Einfluß des
Sturzwinkels zu beachten.
Bei Reifen mit der Geschwindigkeitsbezeichnung ZR sind die Tragfähigkeiten von den Reifenherstellern
bestätigen zu lassen.
Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebenen
Reifenfülldruck zu beachten ist.
Um ungünstige Einflüsse auf das Fahrverhalten zu vermeiden, sollten jeweils nur gleiche Reifen (Bauart,
Hersteller und Profiltyp) am Fahrzeug montiert werden. Spezielle Auflagen im Gutachten bleiben hiervon
unberührt.
Ersatzrad
Die Bezieher der Sonderräder müssen darauf hingewiesen werden, daß bei Verwendung des serienmäßigen
Ersatzrades die serienmäßigen Radbefestigungsteile zu verwenden sind.
Allgemeine Radhinweise
Eine nachträgliche mechanische Bearbeitung und/oder thermische Behandlung ist nicht zulässig.
Akkreditiert unter DAR-Registriernummer KBA-P00100-10
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
Teilegutachten 366-0099-18-MURD-TG
zu V.4. ANLAGE: Radabdeckung Radtyp: HA656
Antragsteller: Automotive Wheels Ltd. Stand: 13.03.2018
__________________________________________________________________________________________________________________
Seite: 1 von 1

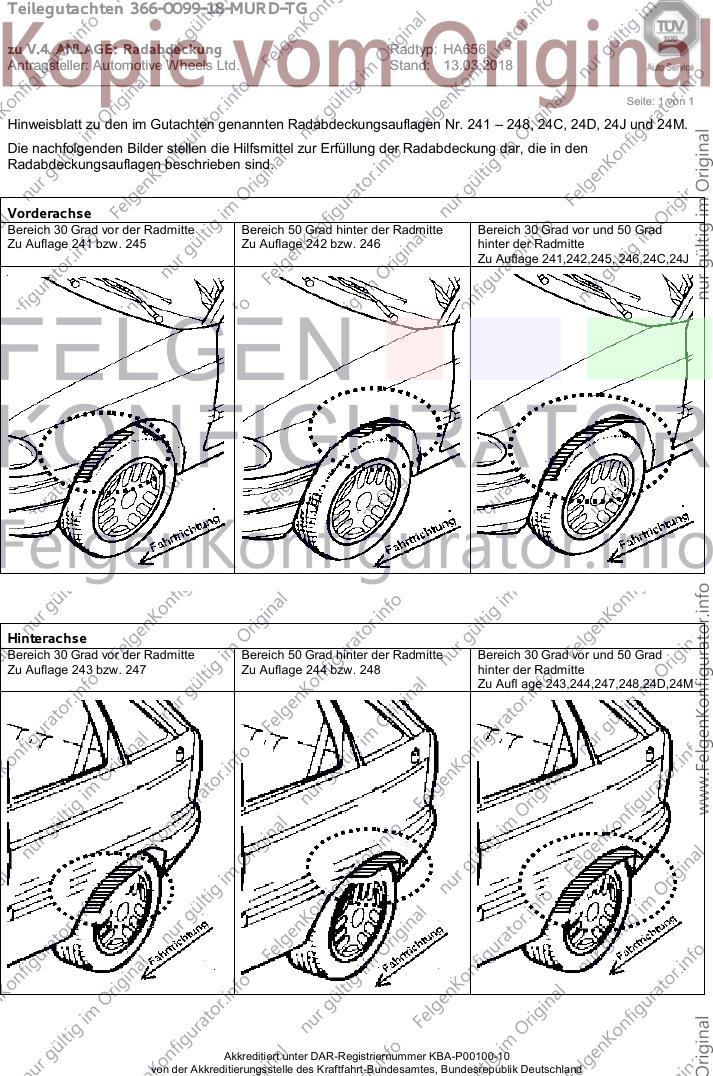

Hinweisblatt zu den im Gutachten genannten Radabdeckungsauflagen Nr. 241 – 248, 24C, 24D, 24J und 24M.
Die nachfolgenden Bilder stellen die Hilfsmittel zur Erfüllung der Radabdeckung dar, die in den
Radabdeckungsauflagen beschrieben sind.
Vorderachse
Bereich 30 Grad vor der Radmitte Bereich 50 Grad hinter der Radmitte Bereich 30 Grad vor und 50 Grad
Zu Auflage 241 bzw. 245 Zu Auflage 242 bzw. 246 hinter der Radmitte
Zu Auflage 241,242,245, 246,24C,24J
Hinterachse
Bereich 30 Grad vor der Radmitte Bereich 50 Grad hinter der Radmitte Bereich 30 Grad vor und 50 Grad
Zu Auflage 243 bzw. 247 Zu Auflage 244 bzw. 248 hinter der Radmitte
Zu Aufl age 243,244,247,248,24D,24M
Akkreditiert unter DAR-Registriernummer KBA-P00100-10
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
Teilegutachten 366-0099-18-MURD-TG
ANLAGE: 1 Radtyp: HA656
Hersteller: Automotive Wheels Ltd. Stand: 13.03.2018
__________________________________________________________________________________________________________________
Seite: 1 von 2
Fahrzeughersteller : MAN, VOLKSWAGEN
Raddaten:
Radgröße nach Norm : 6 1/2 J X 16 H2 Einpreßtiefe (mm) : 60
Lochkreis (mm)/Lochzahl : 120/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
LK120 LK120 ohne 65,1 1250 2300 02/17
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : MAN
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 35 mm, Durchm. 28 mm
Zubehör : Serie
Anzugsmoment der Befestigungsteile : 150 Nm
Verkaufsbezeichnung: TGE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
SYN1E e1*2007/46*1626*.. 75 - 130 205/75R16C 110 12O 10B; 11G; 11H; 11K;
SYN2E e1*2007/46*1627*.. 235/65R16C 115 12O 51A; 71K; 723; 73C;
SZN1E e1*2007/46*1632*.. 74D
SZN2E e1*2007/46*1633*..
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : VOLKSWAGEN
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 35 mm, Durchm. 28 mm
Zubehör : Serie
Anzugsmoment der Befestigungsteile : 150 Nm
Verkaufsbezeichnung: CRAFTER MJ 2017-
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
SYN1E e1*2007/46*1613*.. 75 - 130 205/75R16C 110 12O 10B; 11G; 11H; 11K;
SZN1E e1*2007/46*1619*.. 235/65R16C 115 12O 51A; 71K; 723; 73C;
SZN2E e1*2007/46*1620*.. 74D
SYN2E e1*2007/46*1614*.. 75 - 130 235/65R16C 115 12O 10B; 11G; 11H; 11K;
SZN2E e1*2007/46*1620*.. 51A; 71K; 723; 73C;
74D
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
Teilegutachten 366-0099-18-MURD-TG
zu V.3. ANLAGE: Technische Unterlagen Radtyp: HA656
Antragsteller: Automotive Wheels Ltd. Stand: 13.03.2018
__________________________________________________________________________________________________________________
Seite: 1 von 1

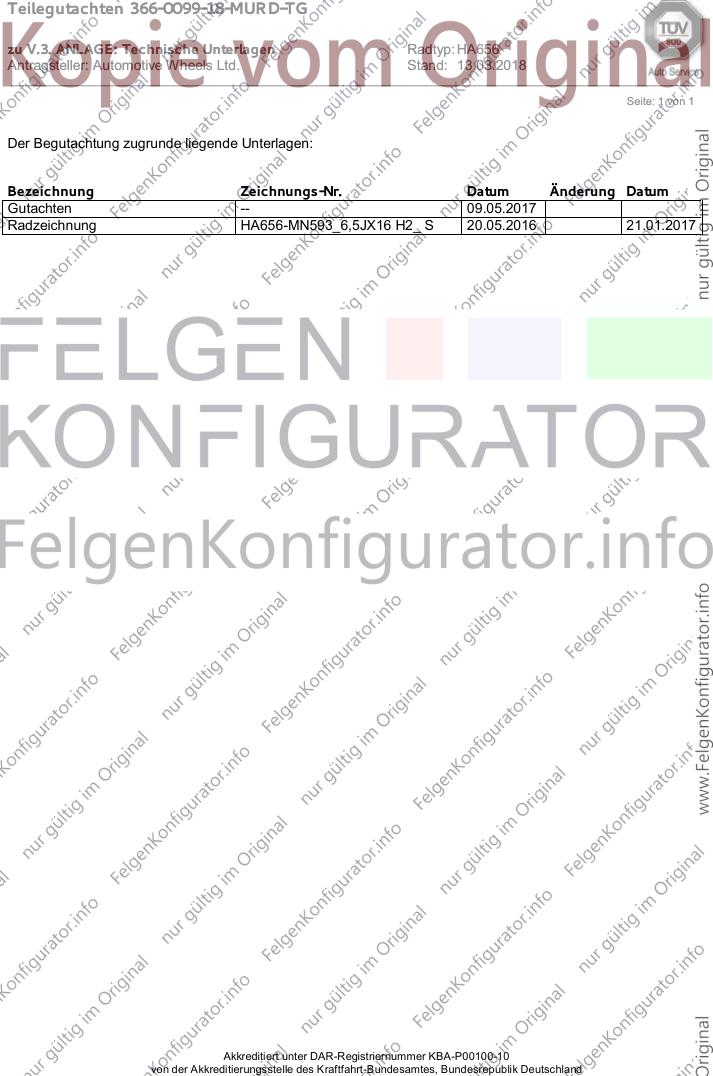

Der Begutachtung zugrunde liegende Unterlagen:
Bezeichnung Zeichnungs-Nr. Datum Änderung Datum
Gutachten -- 09.05.2017
Radzeichnung HA656-MN593_6,5JX16 H2_ S 20.05.2016 21.01.2017
Akkreditiert unter DAR-Registriernummer KBA-P00100-10
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
Teilegutachten 366-0099-18-MURD-TG
zu V.3. ANLAGE: Technische Unterlagen Radtyp: HA656
Antragsteller: Automotive Wheels Ltd. Stand: 13.03.2018
__________________________________________________________________________________________________________________
Seite: 1 von 1
Der Begutachtung zugrunde liegende Unterlagen:
Bezeichnung Zeichnungs-Nr. Datum Änderung Datum
Gutachten -- 09.05.2017
Radzeichnung HA656-MN593_6,5JX16 H2_ S 20.05.2016 21.01.2017
Akkreditiert unter DAR-Registriernummer KBA-P00100-10
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
