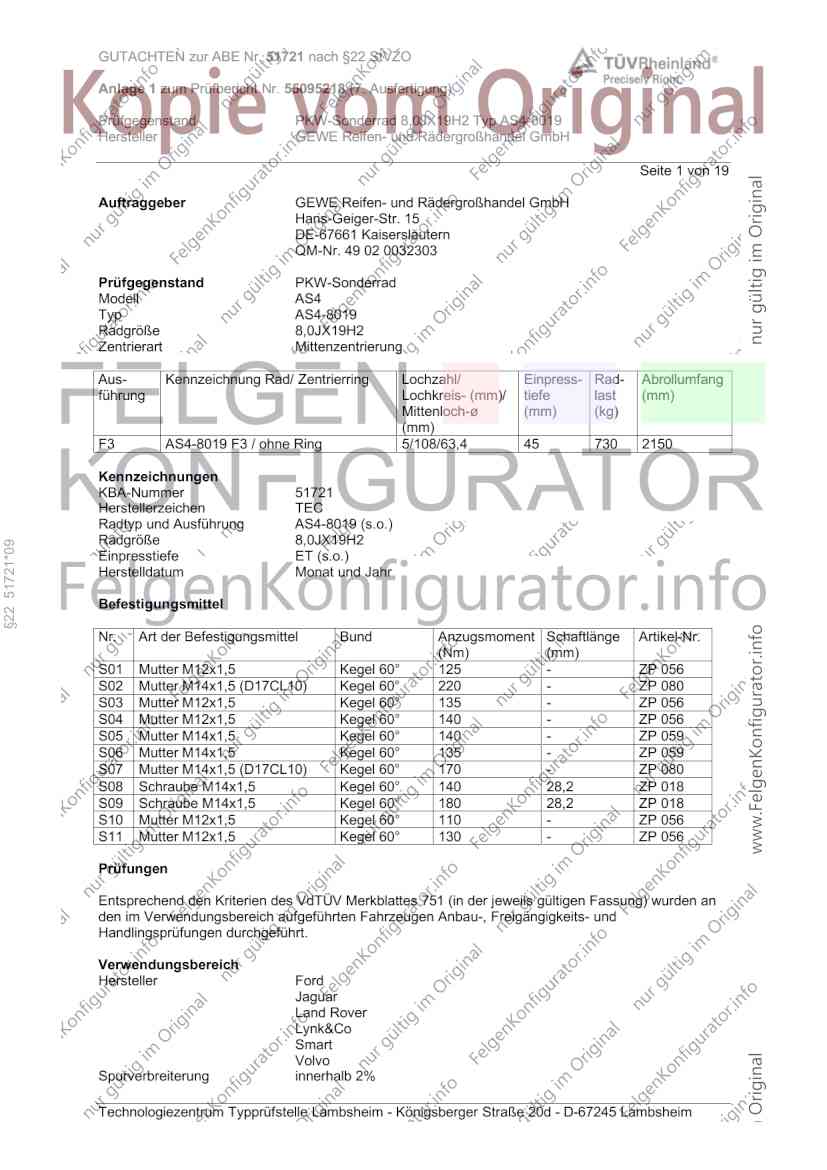

GUTACHTEN zur ABE Nr. 51721 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55095218 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX19H2 Typ AS4-8019
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 1 von 19
Auftraggeber GEWE Reifen- und Rädergroßhandel GmbH
Hans-Geiger-Str. 15
DE-67661 Kaiserslautern
QM-Nr. 49 02 0032303
Prüfgegenstand PKW-Sonderrad
Modell AS4
Typ AS4-8019
Radgröße 8,0JX19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
F3 AS4-8019 F3 / ohne Ring 5/108/63,4 45 730 2150
Kennzeichnungen
KBA-Nummer 51721
Herstellerzeichen TEC
Radtyp und Ausführung AS4-8019 (s.o.)
Radgröße 8,0JX19H2
§22 51721*09
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S01 Mutter M12x1,5 Kegel 60° 125 - ZP 056
S02 Mutter M14x1,5 (D17CL10) Kegel 60° 220 - ZP 080
S03 Mutter M12x1,5 Kegel 60° 135 - ZP 056
S04 Mutter M12x1,5 Kegel 60° 140 - ZP 056
S05 Mutter M14x1,5 Kegel 60° 140 - ZP 059
S06 Mutter M14x1,5 Kegel 60° 135 - ZP 059
S07 Mutter M14x1,5 (D17CL10) Kegel 60° 170 - ZP 080
S08 Schraube M14x1,5 Kegel 60° 140 28,2 ZP 018
S09 Schraube M14x1,5 Kegel 60° 180 28,2 ZP 018
S10 Mutter M12x1,5 Kegel 60° 110 - ZP 056
S11 Mutter M12x1,5 Kegel 60° 130 - ZP 056
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Land Rover
Lynk&Co
Smart
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51721 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55095218 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX19H2 Typ AS4-8019
Hersteller GEWE Reifen- und Rädergroßhandel GmbH

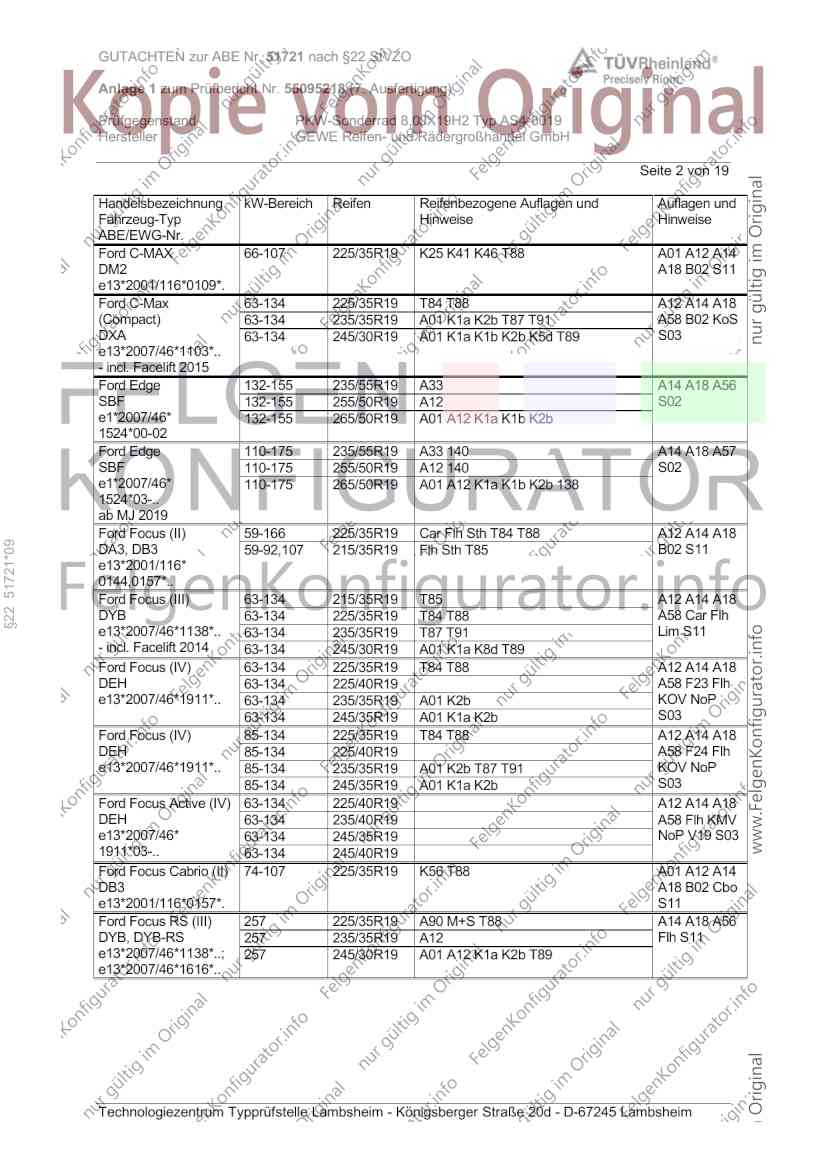

Seite 2 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 225/35R19 K25 K41 K46 T88 A01 A12 A14
DM2 A18 B02 S11
e13*2001/116*0109*.
Ford C-Max 63-134 225/35R19 T84 T88 A12 A14 A18
(Compact) 63-134 235/35R19 A01 K1a K2b T87 T91 A58 B02 KoS
DXA 63-134 245/30R19 A01 K1a K1b K2b K5d T89 S03
e13*2007/46*1103*..
- incl. Facelift 2015
Ford Edge 132-155 235/55R19 A33 A14 A18 A56
SBF 132-155 255/50R19 A12 S02
e1*2007/46* 132-155 265/50R19 A01 A12 K1a K1b K2b
1524*00-02
Ford Edge 110-175 235/55R19 A33 140 A14 A18 A57
SBF 110-175 255/50R19 A12 140 S02
e1*2007/46* 110-175 265/50R19 A01 A12 K1a K1b K2b 138
1524*03-..
ab MJ 2019
Ford Focus (II) 59-166 225/35R19 Car Flh Sth T84 T88 A12 A14 A18
§22 51721*09
DA3, DB3 59-92,107 215/35R19 Flh Sth T85 B02 S11
e13*2001/116*
0144,0157*..
Ford Focus (III) 63-134 215/35R19 T85 A12 A14 A18
DYB 63-134 225/35R19 T84 T88 A58 Car Flh
e13*2007/46*1138*.. 63-134 235/35R19 T87 T91 Lim S11
- incl. Facelift 2014 63-134 245/30R19 A01 K1a K8d T89
Ford Focus (IV) 63-134 225/35R19 T84 T88 A12 A14 A18
DEH 63-134 225/40R19 A58 F23 Flh
e13*2007/46*1911*.. 63-134 235/35R19 A01 K2b KOV NoP
63-134 245/35R19 A01 K1a K2b S03
Ford Focus (IV) 85-134 225/35R19 T84 T88 A12 A14 A18
DEH 85-134 225/40R19 A58 F24 Flh
e13*2007/46*1911*.. 85-134 235/35R19 A01 K2b T87 T91 KOV NoP
85-134 245/35R19 A01 K1a K2b S03
Ford Focus Active (IV) 63-134 225/40R19 A12 A14 A18
DEH 63-134 235/40R19 A58 Flh KMV
e13*2007/46* 63-134 245/35R19 NoP V19 S03
1911*03-.. 63-134 245/40R19
Ford Focus Cabrio (II) 74-107 225/35R19 K56 T88 A01 A12 A14
DB3 A18 B02 Cbo
e13*2001/116*0157*. S11
Ford Focus RS (III) 257 225/35R19 A90 M+S T88 A14 A18 A56
DYB, DYB-RS 257 235/35R19 A12 Flh S11
e13*2007/46*1138*..; 257 245/30R19 A01 A12 K1a K2b T89
e13*2007/46*1616*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51721 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55095218 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX19H2 Typ AS4-8019
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 3 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Focus ST (III) 136, 184 225/35R19 T88 A12 A14 A18
DYB 136, 184 235/35R19 A58 Car Flh
e13*2007/46*1138*.. 136, 184 245/30R19 A01 K1a K8d T89 S11
- incl. Facelift 2015
Ford Focus ST (IV) 140, 206 225/35R19 M+S T88 A12 A14 A18
DEH 140, 206 235/35R19 T87 T91 A58 Car F80
e13*2007/46* 140, 206 245/35R19 A01 K1a K2b K4i K5b K8d K9v Flh ML7 S03
1911*05-..
- ohne Track-Pack
Ford Focus Turnier 63-134 225/35R19 T88 A12 A14 A18
(IV) 63-134 225/40R19 A58 Car F24
DEH 63-134 235/35R19 A01 K2b T87 T91 KOV NoP
e13*2007/46*1911*.. 63-134 245/35R19 A01 K1a K2b S03
Ford Focus Turnier 63-134 225/40R19 A12 A14 A18
Active (IV) 63-134 235/40R19 A58 Car F24
DEH 63-134 245/35R19 KMV NoP
e13*2007/46* 63-134 245/40R19 V19
1911*03-.. S03
§22 51721*09
Ford Galaxy (II) 74-149 235/40R19 T96 A12 A14 A18
WA6 A58 B02 S07
e13*2001/116*
0185*00-23
Ford Galaxy (III) 88-177 235/45R19 T95 T99 A12 A14 A18
WA6, WAH6 88-177 245/40R19 T94 T98 A57 MHy
e13*2001/116* 88-177 245/45R19 NoE
0185*24-..; S02
e13*2007/46*2374*..
- ab MJ 2016 (MK3)
Ford Kuga (I) 100-147 235/45R19 A12 A14 A18
DM2 100-147 245/40R19 A57 B02 S11
e13*2001/116* 100-147 245/45R19
0109*19-31
Ford Kuga (II) 85-134 225/45R19 R37 A12 A14 A18
DM2 85-178 235/40R19 A57 S03
e13*2001/116* 85-178 235/45R19
0109*31-.. 85-178 245/40R19
- ab Modell 2013 85-178 245/45R19 A01 G01
- incl. Facelift 2016
Ford Kuga (III) 88-140 225/55R19 A12 A14 A18
DFK 88-140 235/50R19 A57 NoP S03
e13*2007/46*2188*.. 88-140 245/50R19
- incl. Facelift 2024 88-140 255/45R19
Ford Kuga (III) PHEV 111, 112 225/55R19 A12 A14 A18
DFK, DFHK 111, 112 235/50R19 A58 S03
e13*2007/46*2188*..; 111, 112 245/50R19
e13*2018/858* 111, 112 255/45R19
00042*..
- Plug-in Hybrid
- incl. Facelift 2024
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

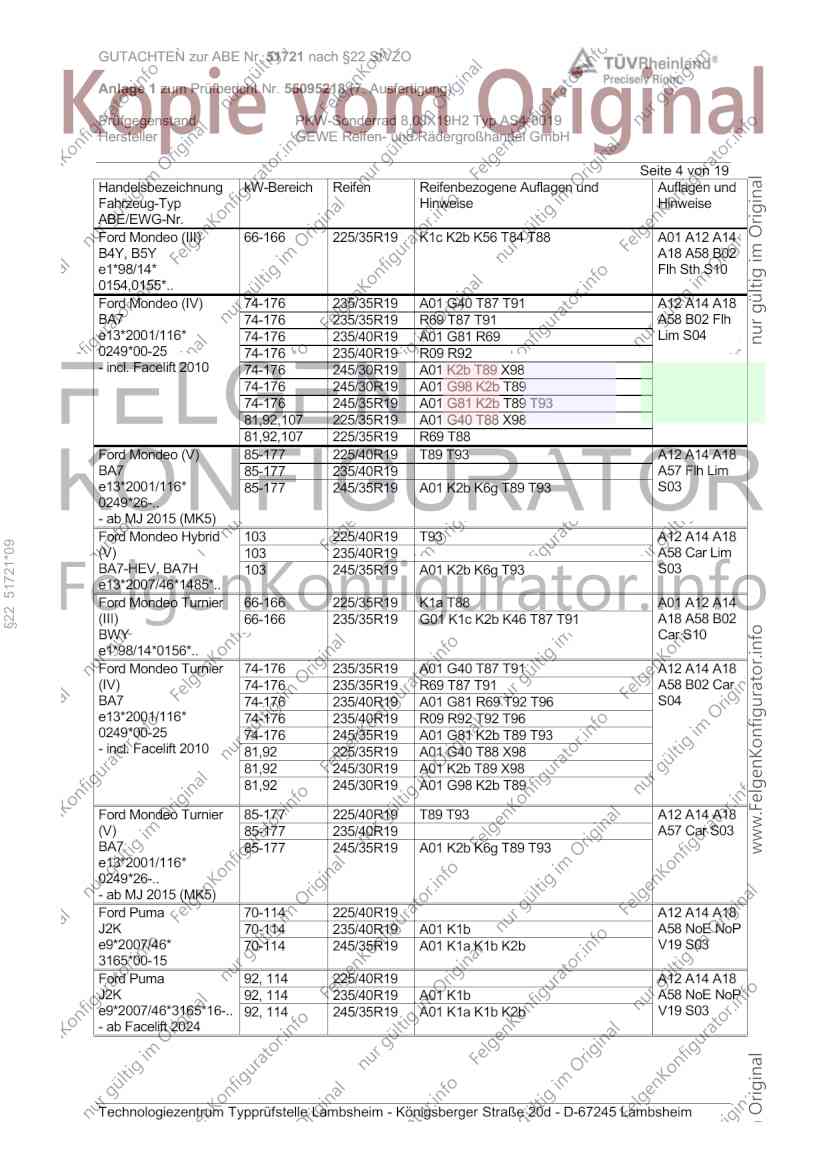

GUTACHTEN zur ABE Nr. 51721 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55095218 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX19H2 Typ AS4-8019
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 4 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo (III) 66-166 225/35R19 K1c K2b K56 T84 T88 A01 A12 A14
B4Y, B5Y A18 A58 B02
e1*98/14* Flh Sth S10
0154,0155*..
Ford Mondeo (IV) 74-176 235/35R19 A01 G40 T87 T91 A12 A14 A18
BA7 74-176 235/35R19 R69 T87 T91 A58 B02 Flh
e13*2001/116* 74-176 235/40R19 A01 G81 R69 Lim S04
0249*00-25 74-176 235/40R19 R09 R92
- incl. Facelift 2010 74-176 245/30R19 A01 K2b T89 X98
74-176 245/30R19 A01 G98 K2b T89
74-176 245/35R19 A01 G81 K2b T89 T93
81,92,107 225/35R19 A01 G40 T88 X98
81,92,107 225/35R19 R69 T88
Ford Mondeo (V) 85-177 225/40R19 T89 T93 A12 A14 A18
BA7 85-177 235/40R19 A57 Flh Lim
e13*2001/116* 85-177 245/35R19 A01 K2b K6g T89 T93 S03
0249*26-..
- ab MJ 2015 (MK5)
Ford Mondeo Hybrid 103 225/40R19 T93 A12 A14 A18
§22 51721*09
(V) 103 235/40R19 A58 Car Lim
BA7-HEV, BA7H 103 245/35R19 A01 K2b K6g T93 S03
e13*2007/46*1485*..
Ford Mondeo Turnier 66-166 225/35R19 K1a T88 A01 A12 A14
(III) 66-166 235/35R19 G01 K1c K2b K46 T87 T91 A18 A58 B02
BWY Car S10
e1*98/14*0156*..
Ford Mondeo Turnier 74-176 235/35R19 A01 G40 T87 T91 A12 A14 A18
(IV) 74-176 235/35R19 R69 T87 T91 A58 B02 Car
BA7 74-176 235/40R19 A01 G81 R69 T92 T96 S04
e13*2001/116* 74-176 235/40R19 R09 R92 T92 T96
0249*00-25 74-176 245/35R19 A01 G81 K2b T89 T93
- incl. Facelift 2010 81,92 225/35R19 A01 G40 T88 X98
81,92 245/30R19 A01 K2b T89 X98
81,92 245/30R19 A01 G98 K2b T89
Ford Mondeo Turnier 85-177 225/40R19 T89 T93 A12 A14 A18
(V) 85-177 235/40R19 A57 Car S03
BA7 85-177 245/35R19 A01 K2b K6g T89 T93
e13*2001/116*
0249*26-..
- ab MJ 2015 (MK5)
Ford Puma 70-114 225/40R19 A12 A14 A18
J2K 70-114 235/40R19 A01 K1b A58 NoE NoP
e9*2007/46* 70-114 245/35R19 A01 K1a K1b K2b V19 S03
3165*00-15
Ford Puma 92, 114 225/40R19 A12 A14 A18
J2K 92, 114 235/40R19 A01 K1b A58 NoE NoP
e9*2007/46*3165*16-.. 92, 114 245/35R19 A01 K1a K1b K2b V19 S03
- ab Facelift 2024
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

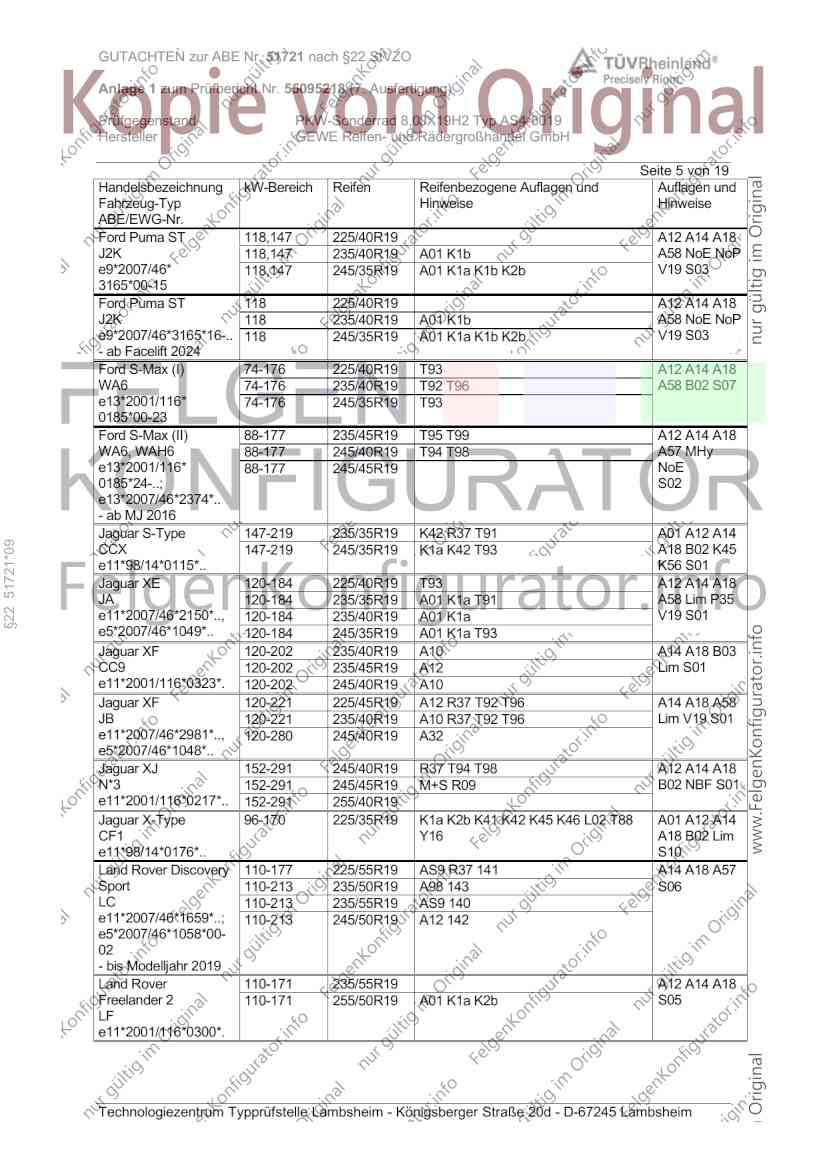

GUTACHTEN zur ABE Nr. 51721 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55095218 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX19H2 Typ AS4-8019
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 5 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Puma ST 118,147 225/40R19 A12 A14 A18
J2K 118,147 235/40R19 A01 K1b A58 NoE NoP
e9*2007/46* 118,147 245/35R19 A01 K1a K1b K2b V19 S03
3165*00-15
Ford Puma ST 118 225/40R19 A12 A14 A18
J2K 118 235/40R19 A01 K1b A58 NoE NoP
e9*2007/46*3165*16-.. 118 245/35R19 A01 K1a K1b K2b V19 S03
- ab Facelift 2024
Ford S-Max (I) 74-176 225/40R19 T93 A12 A14 A18
WA6 74-176 235/40R19 T92 T96 A58 B02 S07
e13*2001/116* 74-176 245/35R19 T93
0185*00-23
Ford S-Max (II) 88-177 235/45R19 T95 T99 A12 A14 A18
WA6, WAH6 88-177 245/40R19 T94 T98 A57 MHy
e13*2001/116* 88-177 245/45R19 NoE
0185*24-..; S02
e13*2007/46*2374*..
- ab MJ 2016
Jaguar S-Type 147-219 235/35R19 K42 R37 T91 A01 A12 A14
§22 51721*09
CCX 147-219 245/35R19 K1a K42 T93 A18 B02 K45
e11*98/14*0115*.. K56 S01
Jaguar XE 120-184 225/40R19 T93 A12 A14 A18
JA 120-184 235/35R19 A01 K1a T91 A58 Lim P35
e11*2007/46*2150*.., 120-184 235/40R19 A01 K1a V19 S01
e5*2007/46*1049*.. 120-184 245/35R19 A01 K1a T93
Jaguar XF 120-202 235/40R19 A10 A14 A18 B03
CC9 120-202 235/45R19 A12 Lim S01
e11*2001/116*0323*. 120-202 245/40R19 A10
Jaguar XF 120-221 225/45R19 A12 R37 T92 T96 A14 A18 A58
JB 120-221 235/40R19 A10 R37 T92 T96 Lim V19 S01
e11*2007/46*2981*.., 120-280 245/40R19 A32
e5*2007/46*1048*..
Jaguar XJ 152-291 245/40R19 R37 T94 T98 A12 A14 A18
N*3 152-291 245/45R19 M+S R09 B02 NBF S01
e11*2001/116*0217*.. 152-291 255/40R19
Jaguar X-Type 96-170 225/35R19 K1a K2b K41 K42 K45 K46 L02 T88 A01 A12 A14
CF1 Y16 A18 B02 Lim
e11*98/14*0176*.. S10
Land Rover Discovery 110-177 225/55R19 AS9 R37 141 A14 A18 A57
Sport 110-213 235/50R19 A98 143 S06
LC 110-213 235/55R19 AS9 140
e11*2007/46*1659*..; 110-213 245/50R19 A12 142
e5*2007/46*1058*00-
02
- bis Modelljahr 2019
Land Rover 110-171 235/55R19 A12 A14 A18
Freelander 2 110-171 255/50R19 A01 K1a K2b S05
LF
e11*2001/116*0300*.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51721 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55095218 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX19H2 Typ AS4-8019
Hersteller GEWE Reifen- und Rädergroßhandel GmbH

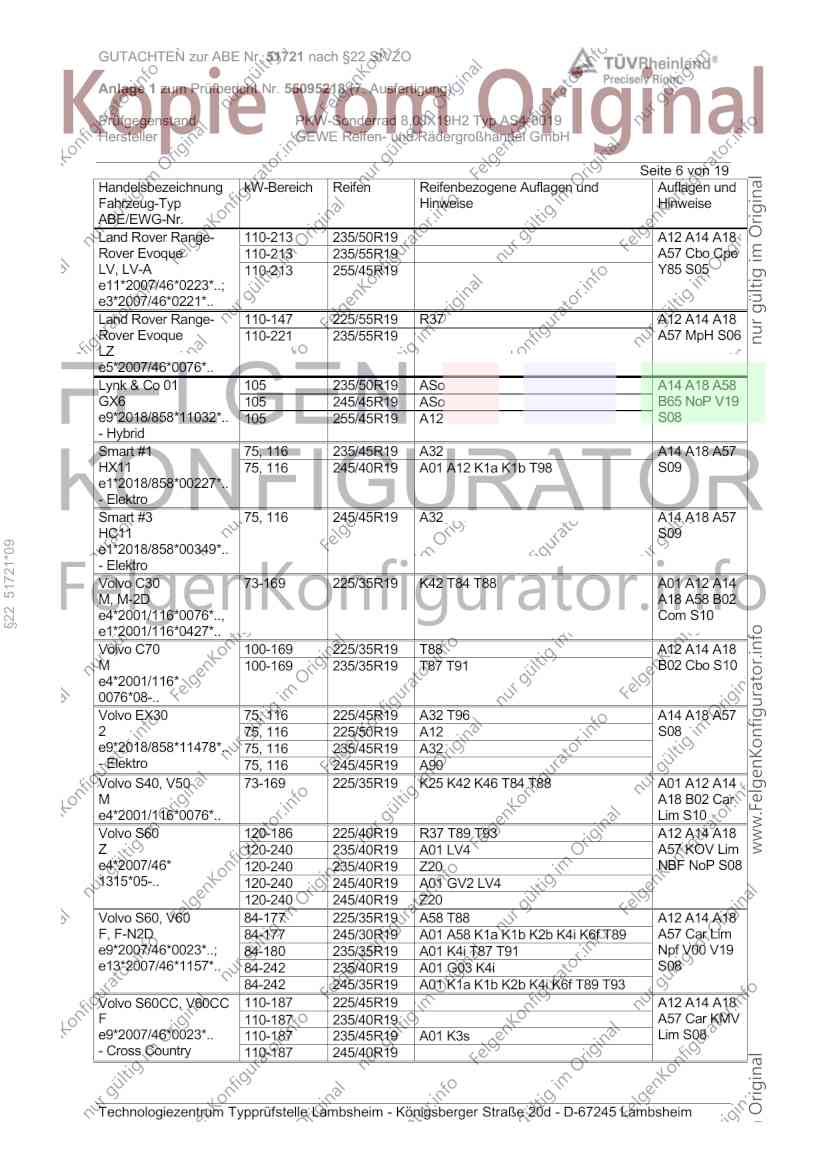

Seite 6 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Land Rover Range- 110-213 235/50R19 A12 A14 A18
Rover Evoque 110-213 235/55R19 A57 Cbo Cpe
LV, LV-A 110-213 255/45R19 Y85 S05
e11*2007/46*0223*..;
e3*2007/46*0221*..
Land Rover Range- 110-147 225/55R19 R37 A12 A14 A18
Rover Evoque 110-221 235/55R19 A57 MpH S06
LZ
e5*2007/46*0076*..
Lynk & Co 01 105 235/50R19 ASo A14 A18 A58
GX6 105 245/45R19 ASo B65 NoP V19
e9*2018/858*11032*.. 105 255/45R19 A12 S08
- Hybrid
Smart #1 75, 116 235/45R19 A32 A14 A18 A57
HX11 75, 116 245/40R19 A01 A12 K1a K1b T98 S09
e1*2018/858*00227*..
- Elektro
Smart #3 75, 116 245/45R19 A32 A14 A18 A57
HC11 S09
§22 51721*09
e1*2018/858*00349*..
- Elektro
Volvo C30 73-169 225/35R19 K42 T84 T88 A01 A12 A14
M, M-2D A18 A58 B02
e4*2001/116*0076*.., Com S10
e1*2001/116*0427*..
Volvo C70 100-169 225/35R19 T88 A12 A14 A18
M 100-169 235/35R19 T87 T91 B02 Cbo S10
e4*2001/116*
0076*08-..
Volvo EX30 75, 116 225/45R19 A32 T96 A14 A18 A57
2 75, 116 225/50R19 A12 S08
e9*2018/858*11478*.. 75, 116 235/45R19 A32
- Elektro 75, 116 245/45R19 A90
Volvo S40, V50 73-169 225/35R19 K25 K42 K46 T84 T88 A01 A12 A14
M A18 B02 Car
e4*2001/116*0076*.. Lim S10
Volvo S60 120-186 225/40R19 R37 T89 T93 A12 A14 A18
Z 120-240 235/40R19 A01 LV4 A57 KOV Lim
e4*2007/46* 120-240 235/40R19 Z20 NBF NoP S08
1315*05-.. 120-240 245/40R19 A01 GV2 LV4
120-240 245/40R19 Z20
Volvo S60, V60 84-177 225/35R19 A58 T88 A12 A14 A18
F, F-N2D 84-177 245/30R19 A01 A58 K1a K1b K2b K4i K6f T89 A57 Car Lim
e9*2007/46*0023*..; 84-180 235/35R19 A01 K4i T87 T91 Npf V00 V19
e13*2007/46*1157*.. 84-242 235/40R19 A01 G03 K4i S08
84-242 245/35R19 A01 K1a K1b K2b K4i K6f T89 T93
Volvo S60CC, V60CC 110-187 225/45R19 A12 A14 A18
F 110-187 235/40R19 A57 Car KMV
e9*2007/46*0023*.. 110-187 235/45R19 A01 K3s Lim S08
- Cross Country 110-187 245/40R19

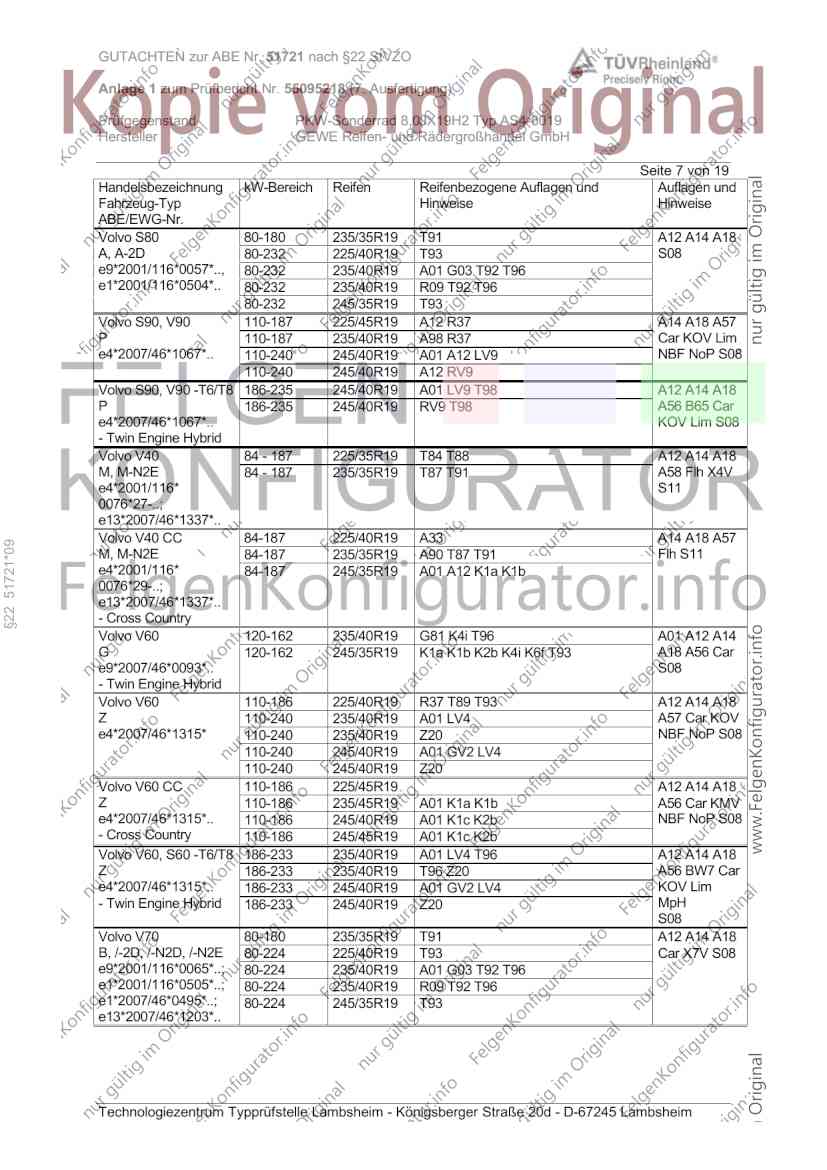

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51721 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55095218 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX19H2 Typ AS4-8019
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 7 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo S80 80-180 235/35R19 T91 A12 A14 A18
A, A-2D 80-232 225/40R19 T93 S08
e9*2001/116*0057*.., 80-232 235/40R19 A01 G03 T92 T96
e1*2001/116*0504*.. 80-232 235/40R19 R09 T92 T96
80-232 245/35R19 T93
Volvo S90, V90 110-187 225/45R19 A12 R37 A14 A18 A57
P 110-187 235/40R19 A98 R37 Car KOV Lim
e4*2007/46*1067*.. 110-240 245/40R19 A01 A12 LV9 NBF NoP S08
110-240 245/40R19 A12 RV9
Volvo S90, V90 -T6/T8 186-235 245/40R19 A01 LV9 T98 A12 A14 A18
P 186-235 245/40R19 RV9 T98 A56 B65 Car
e4*2007/46*1067*.. KOV Lim S08
- Twin Engine Hybrid
Volvo V40 84 - 187 225/35R19 T84 T88 A12 A14 A18
M, M-N2E 84 - 187 235/35R19 T87 T91 A58 Flh X4V
e4*2001/116* S11
0076*27-..;
e13*2007/46*1337*..
Volvo V40 CC 84-187 225/40R19 A33 A14 A18 A57
§22 51721*09
M, M-N2E 84-187 235/35R19 A90 T87 T91 Flh S11
e4*2001/116* 84-187 245/35R19 A01 A12 K1a K1b
0076*29-..;
e13*2007/46*1337*..
- Cross Country
Volvo V60 120-162 235/40R19 G81 K4i T96 A01 A12 A14
G 120-162 245/35R19 K1a K1b K2b K4i K6f T93 A18 A56 Car
e9*2007/46*0093*.. S08
- Twin Engine Hybrid
Volvo V60 110-186 225/40R19 R37 T89 T93 A12 A14 A18
Z 110-240 235/40R19 A01 LV4 A57 Car KOV
e4*2007/46*1315* 110-240 235/40R19 Z20 NBF NoP S08
110-240 245/40R19 A01 GV2 LV4
110-240 245/40R19 Z20
Volvo V60 CC 110-186 225/45R19 A12 A14 A18
Z 110-186 235/45R19 A01 K1a K1b A56 Car KMV
e4*2007/46*1315*.. 110-186 245/40R19 A01 K1c K2b NBF NoP S08
- Cross Country 110-186 245/45R19 A01 K1c K2b
Volvo V60, S60 -T6/T8 186-233 235/40R19 A01 LV4 T96 A12 A14 A18
Z 186-233 235/40R19 T96 Z20 A56 BW7 Car
e4*2007/46*1315*.. 186-233 245/40R19 A01 GV2 LV4 KOV Lim
- Twin Engine Hybrid 186-233 245/40R19 Z20 MpH
S08
Volvo V70 80-180 235/35R19 T91 A12 A14 A18
B, /-2D, /-N2D, /-N2E 80-224 225/40R19 T93 Car X7V S08
e9*2001/116*0065*..; 80-224 235/40R19 A01 G03 T92 T96
e1*2001/116*0505*..; 80-224 235/40R19 R09 T92 T96
e1*2007/46*0495*..; 80-224 245/35R19 T93
e13*2007/46*1203*..

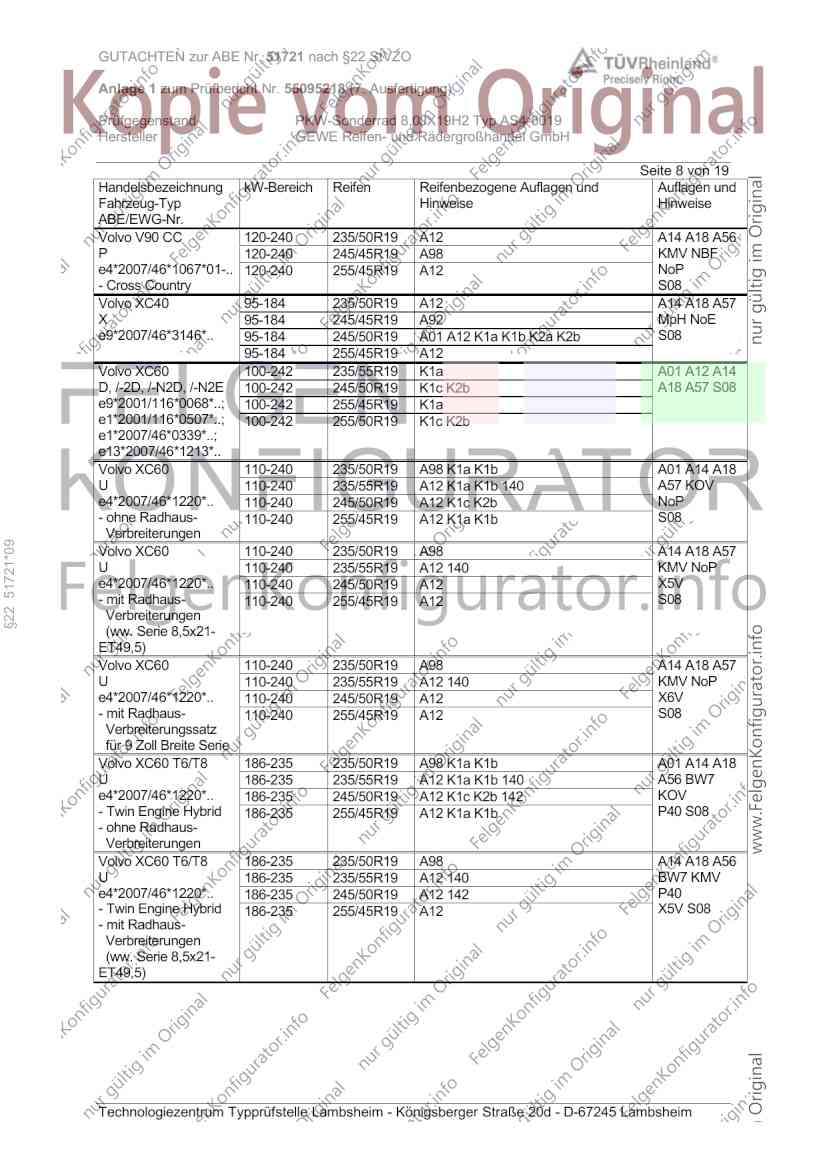

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51721 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55095218 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX19H2 Typ AS4-8019
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 8 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo V90 CC 120-240 235/50R19 A12 A14 A18 A56
P 120-240 245/45R19 A98 KMV NBF
e4*2007/46*1067*01-.. 120-240 255/45R19 A12 NoP
- Cross Country S08
Volvo XC40 95-184 235/50R19 A12 A14 A18 A57
X 95-184 245/45R19 A92 MpH NoE
e9*2007/46*3146*.. 95-184 245/50R19 A01 A12 K1a K1b K2a K2b S08
95-184 255/45R19 A12
Volvo XC60 100-242 235/55R19 K1a A01 A12 A14
D, /-2D, /-N2D, /-N2E 100-242 245/50R19 K1c K2b A18 A57 S08
e9*2001/116*0068*..; 100-242 255/45R19 K1a
e1*2001/116*0507*..; 100-242 255/50R19 K1c K2b
e1*2007/46*0339*..;
e13*2007/46*1213*..
Volvo XC60 110-240 235/50R19 A98 K1a K1b A01 A14 A18
U 110-240 235/55R19 A12 K1a K1b 140 A57 KOV
e4*2007/46*1220*.. 110-240 245/50R19 A12 K1c K2b NoP
- ohne Radhaus- 110-240 255/45R19 A12 K1a K1b S08
Verbreiterungen
§22 51721*09
Volvo XC60 110-240 235/50R19 A98 A14 A18 A57
U 110-240 235/55R19 A12 140 KMV NoP
e4*2007/46*1220*.. 110-240 245/50R19 A12 X5V
- mit Radhaus- 110-240 255/45R19 A12 S08
Verbreiterungen
(ww. Serie 8,5x21-
ET49,5)
Volvo XC60 110-240 235/50R19 A98 A14 A18 A57
U 110-240 235/55R19 A12 140 KMV NoP
e4*2007/46*1220*.. 110-240 245/50R19 A12 X6V
- mit Radhaus- 110-240 255/45R19 A12 S08
Verbreiterungssatz
für 9 Zoll Breite Serie
Volvo XC60 T6/T8 186-235 235/50R19 A98 K1a K1b A01 A14 A18
U 186-235 235/55R19 A12 K1a K1b 140 A56 BW7
e4*2007/46*1220*.. 186-235 245/50R19 A12 K1c K2b 142 KOV
- Twin Engine Hybrid 186-235 255/45R19 A12 K1a K1b P40 S08
- ohne Radhaus-
Verbreiterungen
Volvo XC60 T6/T8 186-235 235/50R19 A98 A14 A18 A56
U 186-235 235/55R19 A12 140 BW7 KMV
e4*2007/46*1220*.. 186-235 245/50R19 A12 142 P40
- Twin Engine Hybrid 186-235 255/45R19 A12 X5V S08
- mit Radhaus-
Verbreiterungen
(ww. Serie 8,5x21-
ET49,5)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51721 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55095218 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX19H2 Typ AS4-8019
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 9 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo XC60 T6/T8 186-235 235/50R19 A98 A14 A18 A56
U 186-235 235/55R19 A12 140 BW7 KMV
e4*2007/46*1220*.. 186-235 245/50R19 A12 142 P40
- Twin Engine Hybrid 186-235 255/45R19 A12 X6V S08
- mit Radhaus-
Verbreiterungssatz
für 9 Zoll Breite Serie
Volvo XC70 120-224 225/45R19 T92 T96 A12 A14 A18
B, /-2D, /-N2D, /-N2E 120-224 235/45R19 Car KMV S08
e9*2001/116*0065*..; 120-224 245/40R19 A01 K1a
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
§22 51721*09
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51721 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55095218 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX19H2 Typ AS4-8019
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 10 von 19
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144
gelten (Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination
nur zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1380 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
140 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1400 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
§22 51721*09
141 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1410 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
142 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1420 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
143 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1430 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51721 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55095218 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX19H2 Typ AS4-8019
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 11 von 19
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
§22 51721*09
werden.
A92 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite
mit umlaufendem Kettenband auf der Lauffläche, welches maximal 12mm aufträgt, an den laut
Betriebsanleitung dafür vorgesehenen Achsen zulässig. Die Hinweise des Fahrzeug- und
Kettenherstellers sind zu beachten.
A98 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite
mit umlaufendem Kettenband auf der Lauffläche an den laut Betriebsanleitung dafür vorgesehenen
Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
AS9 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite
mit umlaufendem Kettenband auf der Lauffläche, welches maximal 9mm aufträgt, an den laut
Betriebsanleitung dafür vorgesehenen Achsen zulässig. Die Hinweise des Fahrzeug- und
Kettenherstellers sind zu beachten.
ASo Es sind nur spezielle Gewebeschneeketten bzw. Textilschneeketten an den laut
Betriebsanleitung dafür vorgesehenen Achsen zulässig. Die Hinweise des Fahrzeug- und
Kettenherstellers sind zu beachten (s. Betriebsanleitung).
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern bzw. Serienreifen ausgerüstet sind (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B65 Rad/Reifen-Kombination nur zulässig für Fahrzeugausführungen mit
Bremsscheibendurchmesser 345 mm an Achse 1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51721 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55095218 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX19H2 Typ AS4-8019
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 12 von 19
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, &).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Compact (3-türig).
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
F80 Nicht geprüft für Fahrzeugausführungen mit serienmäßigem Gewindefahrwerk.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
§22 51721*09
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51721 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55095218 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX19H2 Typ AS4-8019
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 13 von 19
G98 Bei Fahrzeugen mit 235/45R18 oder 235/40R19 Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
GV2 Bei Fahrzeugausführungen, die werkseitig nicht für die Verwendung von 20 Zoll Reifengrößen
ausgerüstet sind, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Die
Umrüstung kann in einer Werkstatt durch entsprechend geschultem Personal (aufspielen der dem
Fahrzeugtyp entsprechenden Software) erfolgen. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
§22 51721*09
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51721 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55095218 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX19H2 Typ AS4-8019
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 14 von 19
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
§22 51721*09
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LV4 Bei Fahrzeugausführungen, die werkseitig nicht für die Verwendung von 20 Zoll Reifengrößen
ausgerüstet sind (2,8 Lenkradumdrehungen von Anschlag zu Anschlag), ist der Lenkeinschlag in einer
Werkstatt durch entsprechend geschultem Personal (aufspielen dem Fahrzeugtyp entsprechenden
Software) zu begrenzen und somit eine ausreichende Freigängigkeit der Rad-Reifenkombination
herzustellen.
LV9 Bei Fahrzeugausführungen, die werkseitig nicht für die Verwendung von 19 Zoll, 20 Zoll oder
21 Zoll Reifengrößen ausgerüstet sind, ist der Lenkeinschlag in einer Werkstatt durch entsprechend
geschultem Personal (aufspielen der entsprechenden Software) zu begrenzen und somit eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51721 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55095218 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX19H2 Typ AS4-8019
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 15 von 19
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
ML7 Nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 330 mm an Achse 1.
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl.
Plug-in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw. (Fahrzeugvarianten mit Radlaufverbreiterungen).
P35 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Räder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm an Achse1.
P40 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
§22 51721*09
Fahrzeugen mit Bremsscheibendurchmesser 400 mm an Achse1.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R92 Diese Rad-Reifen-Kombination(en) ist/sind nur zulässig bei Fahrzeugen mit serienmäßiger
Reifengröße 235/45R18 oder 235/40R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
RV9 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen, die werkseitig für die
Verwendung von 19 Zoll, 20 Zoll oder 21 Zoll Reifengrößen ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51721 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55095218 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX19H2 Typ AS4-8019
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 16 von 19
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
S10 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10 (siehe
Seite 1) verwendet werden.
S11 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S11 (siehe
Seite 1) verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
§22 51721*09
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51721 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55095218 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX19H2 Typ AS4-8019
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 17 von 19
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
§22 51721*09
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51721 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55095218 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX19H2 Typ AS4-8019
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 18 von 19
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 225/55R19 275/45R19
Nr. 6 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 7 235/40R19 265/35R19, 275/35R19
Nr. 8 235/45R19 255/40R19, 265/40R19
Nr. 9 235/50R19 255/45R19, 265/45R19
Nr. 10 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 11 245/30R19 305/25R19
Nr. 12 245/35R19 255/35R19, 275/30R19, 285/30R19
Nr. 13 245/40R19 275/35R19, 285/35R19
Nr. 14 245/45R19 275/40R19
Nr. 15 245/50R19 275/45R19
Nr. 16 255/30R19 305/25R19, 315/25R19
Nr. 17 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 18 255/40R19 285/35R19, 295/35R19
§22 51721*09
Nr. 19 255/45R19 285/40R19
Nr. 20 255/50R19 275/45R19, 285/45R19, 295/45R19
Nr. 21 255/55R19 275/50R19
Nr. 22 265/30R19 305/25R19, 315/25R19
Nr. 23 265/35R19 295/30R19, 305/30R19
Nr. 24 265/40R19 295/35R19
Nr. 25 265/45R19 295/40R19
Nr. 26 265/50R19 295/45R19
Nr. 27 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
X5V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 8,5x21-ET49,5 (u.a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X6V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 9x20-ET38,5 ww. 8,5x21-
ET38,5 ww. 9x21-ET38,5 oder 9x22-ET43 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
X98 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
235/45R18 oder 235/40R19 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51721 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55095218 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX19H2 Typ AS4-8019
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 19 von 19
Y16 Diese Rad-/Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit
Automatikgetriebe oder elektrohydraulischem Direktschaltgetriebe.
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Z20 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 20-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 31. Oktober 2024 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
§22 51721*09
Das Gutachten umfasst Blatt 1 bis 19 und gilt für Sonderräder ab Herstellungsdatum April 2018.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 31. Oktober 2024
Wagner 00437032.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
