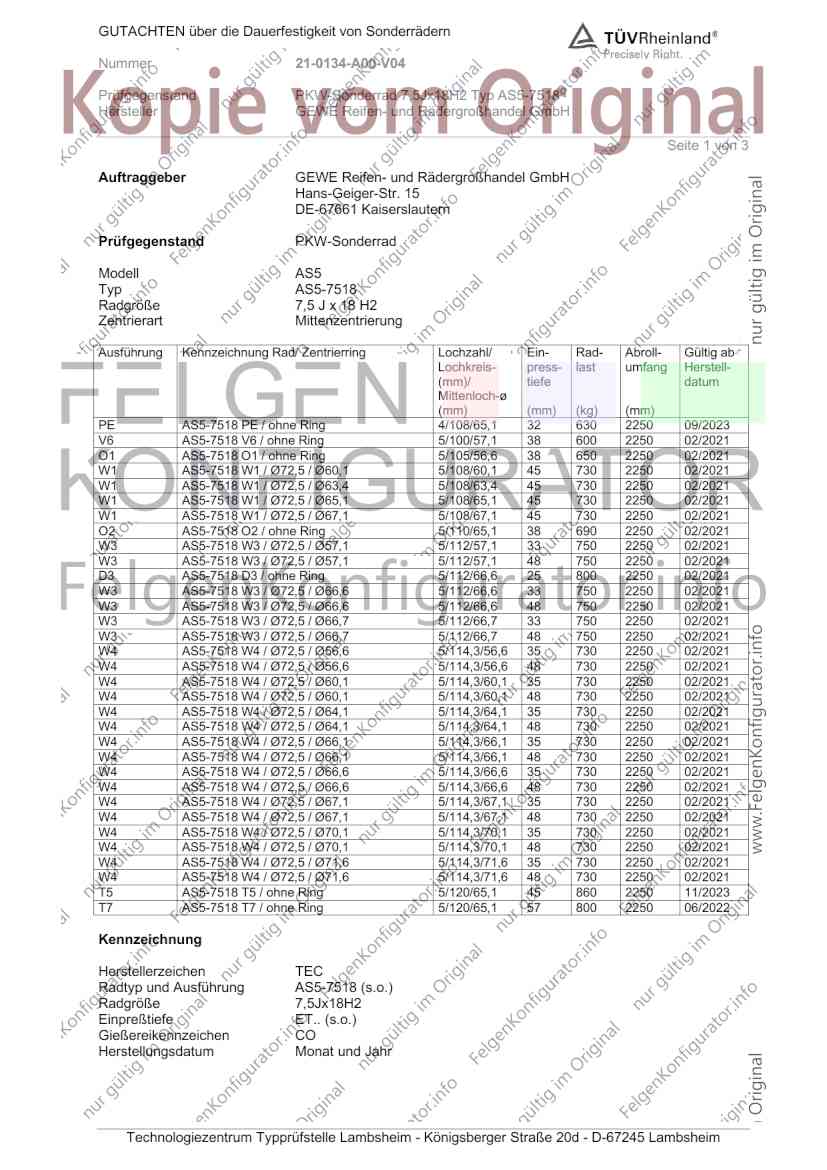

GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 21-0134-A00-V04
Prüfgegenstand PKW-Sonderrad 7,5Jx18H2 Typ AS5-7518
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 1 von 3
Auftraggeber GEWE Reifen- und Rädergroßhandel GmbH
Hans-Geiger-Str. 15
DE-67661 Kaiserslautern
Prüfgegenstand PKW-Sonderrad
Modell AS5
Typ AS5-7518
Radgröße 7,5 J x 18 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
Lochkreis- press- last umfang Herstell-
(mm)/ tiefe datum
Mittenloch-ø
(mm) (mm) (kg) (mm)
PE AS5-7518 PE / ohne Ring 4/108/65,1 32 630 2250 09/2023
V6 AS5-7518 V6 / ohne Ring 5/100/57,1 38 600 2250 02/2021
O1 AS5-7518 O1 / ohne Ring 5/105/56,6 38 650 2250 02/2021
W1 AS5-7518 W1 / Ø72,5 / Ø60,1 5/108/60,1 45 730 2250 02/2021
W1 AS5-7518 W1 / Ø72,5 / Ø63,4 5/108/63,4 45 730 2250 02/2021
W1 AS5-7518 W1 / Ø72,5 / Ø65,1 5/108/65,1 45 730 2250 02/2021
W1 AS5-7518 W1 / Ø72,5 / Ø67,1 5/108/67,1 45 730 2250 02/2021
O2 AS5-7518 O2 / ohne Ring 5/110/65,1 38 690 2250 02/2021
W3 AS5-7518 W3 / Ø72,5 / Ø57,1 5/112/57,1 33 750 2250 02/2021
W3 AS5-7518 W3 / Ø72,5 / Ø57,1 5/112/57,1 48 750 2250 02/2021
D3 AS5-7518 D3 / ohne Ring 5/112/66,6 25 800 2250 02/2021
W3 AS5-7518 W3 / Ø72,5 / Ø66,6 5/112/66,6 33 750 2250 02/2021
W3 AS5-7518 W3 / Ø72,5 / Ø66,6 5/112/66,6 48 750 2250 02/2021
W3 AS5-7518 W3 / Ø72,5 / Ø66,7 5/112/66,7 33 750 2250 02/2021
W3 AS5-7518 W3 / Ø72,5 / Ø66,7 5/112/66,7 48 750 2250 02/2021
W4 AS5-7518 W4 / Ø72,5 / Ø56,6 5/114,3/56,6 35 730 2250 02/2021
W4 AS5-7518 W4 / Ø72,5 / Ø56,6 5/114,3/56,6 48 730 2250 02/2021
W4 AS5-7518 W4 / Ø72,5 / Ø60,1 5/114,3/60,1 35 730 2250 02/2021
W4 AS5-7518 W4 / Ø72,5 / Ø60,1 5/114,3/60,1 48 730 2250 02/2021
W4 AS5-7518 W4 / Ø72,5 / Ø64,1 5/114,3/64,1 35 730 2250 02/2021
W4 AS5-7518 W4 / Ø72,5 / Ø64,1 5/114,3/64,1 48 730 2250 02/2021
W4 AS5-7518 W4 / Ø72,5 / Ø66,1 5/114,3/66,1 35 730 2250 02/2021
W4 AS5-7518 W4 / Ø72,5 / Ø66,1 5/114,3/66,1 48 730 2250 02/2021
W4 AS5-7518 W4 / Ø72,5 / Ø66,6 5/114,3/66,6 35 730 2250 02/2021
W4 AS5-7518 W4 / Ø72,5 / Ø66,6 5/114,3/66,6 48 730 2250 02/2021
W4 AS5-7518 W4 / Ø72,5 / Ø67,1 5/114,3/67,1 35 730 2250 02/2021
W4 AS5-7518 W4 / Ø72,5 / Ø67,1 5/114,3/67,1 48 730 2250 02/2021
W4 AS5-7518 W4 / Ø72,5 / Ø70,1 5/114,3/70,1 35 730 2250 02/2021
W4 AS5-7518 W4 / Ø72,5 / Ø70,1 5/114,3/70,1 48 730 2250 02/2021
W4 AS5-7518 W4 / Ø72,5 / Ø71,6 5/114,3/71,6 35 730 2250 02/2021
W4 AS5-7518 W4 / Ø72,5 / Ø71,6 5/114,3/71,6 48 730 2250 02/2021
T5 AS5-7518 T5 / ohne Ring 5/120/65,1 45 860 2250 11/2023
T7 AS5-7518 T7 / ohne Ring 5/120/65,1 57 800 2250 06/2022
Kennzeichnung
Herstellerzeichen TEC
Radtyp und Ausführung AS5-7518 (s.o.)
Radgröße 7,5Jx18H2
Einpreßtiefe ET.. (s.o.)
Gießereikennzeichen CO
Herstellungsdatum Monat und Jahr
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 21-0134-A00-V04
Prüfgegenstand PKW-Sonderrad 7,5Jx18H2 Typ AS5-7518
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 2 von 3
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für Kraftfahrzeuge
und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Impactprüfung
- Abrollprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Ausführung Anschluß Einpresstiefe Radlast Abrollumfang Ver- Datum Ort
(mm) fahren
(kg) (mm)
PE (*) 4/108/65,1 32 630 2250 FE 10/2023 TZT Lambsheim
V6 5/100/57,1 38 600 2250 FE 02/2021 TRM Shah Alam
O1 5/105/56,6 38 650 2250 FE 02/2021 TRM Shah Alam
W1 5/108/72,5 45 730 2250 FE 02/2021 TRM Shah Alam
O2 5/110/65,1 38 690 2250 FE 02/2021 TRM Shah Alam
D3 5/112/66,6 25 800 2250 FE 02/2021 TRM Shah Alam
W3 5/112/72,5 33 750 2250 FE 01/2021 TRM Shah Alam
W3 5/112/72,5 48 750 2250 FE 01/2021 TRM Shah Alam
W4 5/114,3/72,5 35 730 2250 FE 02/2021 TRM Shah Alam
W4 5/114,3/72,5 48 730 2250 FE 01/2021 TRM Shah Alam
T5 (*) 5/120/65,1 45 860 2250 FE 03/2024 TZT Lambsheim
T7 5/120/65,1 57 800 2250 FE 08/2022 TZT Lambsheim
(*) es wurden je Laststufe zwei Prüfungen durchgeführt
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Folgende Testdaten liegen der Impactprüfung zugrunde:
Ausführung Anschluß Einpresstiefe Radlast Reifengröße Datum Ort
(mm)
(kg)
PE (*) 4/108/65,1 32 630 205/35R18 10/2023 TZT Lambsheim
V6 5/100/57,1 38 650 205/35R18 02/2021 TRM Shah Alam
W1 5/108/72,5 45 730 205/35R18 02/2021 TRM Shah Alam
D3 5/112/66,6 25 800 205/35R18 02/2021 TRM Shah Alam
W3 5/112/72,5 48 750 205/35R18 02/2021 TRM Shah Alam
W4 5/114,3/72,5 48 730 205/35R18 02/2021 TRM Shah Alam
T5 5/120/65,1 45 860 205/35R18 03/2024 TZT Lambsheim
T7 5/120/65,1 57 800 205/35R18 08/2022 TZT Lambsheim
(*) es wurden zwei Prüfungen durchgeführt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 21-0134-A00-V04
Prüfgegenstand PKW-Sonderrad 7,5Jx18H2 Typ AS5-7518
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 3 von 3
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Ausführung Anschluß Einpresstiefe Radlast Reifengröße Ver- Datum Ort
(mm) (kg) fahren
W1 5/108 45 800 275/65R18 FE 03/2021 TZT Lambsheim
W4 5/114,3 48 800 275/65R18 FE 03/2021 TZT Lambsheim
T5 (*) 5/120/65,1 45 860 275/65R18 FE 03/2024 TZT Lambsheim
(*) es wurden zwei Prüfungen durchgeführt
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten Werkstoffes
sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung V6 ET38 betrug 11,132 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfungen wurden durch folgende Prüflabore durchgeführt:
TÜV Rheinland Malaysia Shah Alam ab Januar 2021
Technologiezentrum Typprüfstelle Lambsheim ab März 2021
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an den
in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten Bedingungen
zu verwenden.
Anlagen
Beschreibung - 15.03.2021
mit Änderung vom 19.01.2023
Radzeichnung Blatt 1+2 AS5-7518 15.09.2020
mit Änderung vom 27.10.2023
Zentrierringzusammenstellung - 26.11.2021
mit Änderung vom 04.03.2024
Der Prüfbericht umfasst Blatt 1 bis 3.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 8. April 2024
Gies 00425652.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

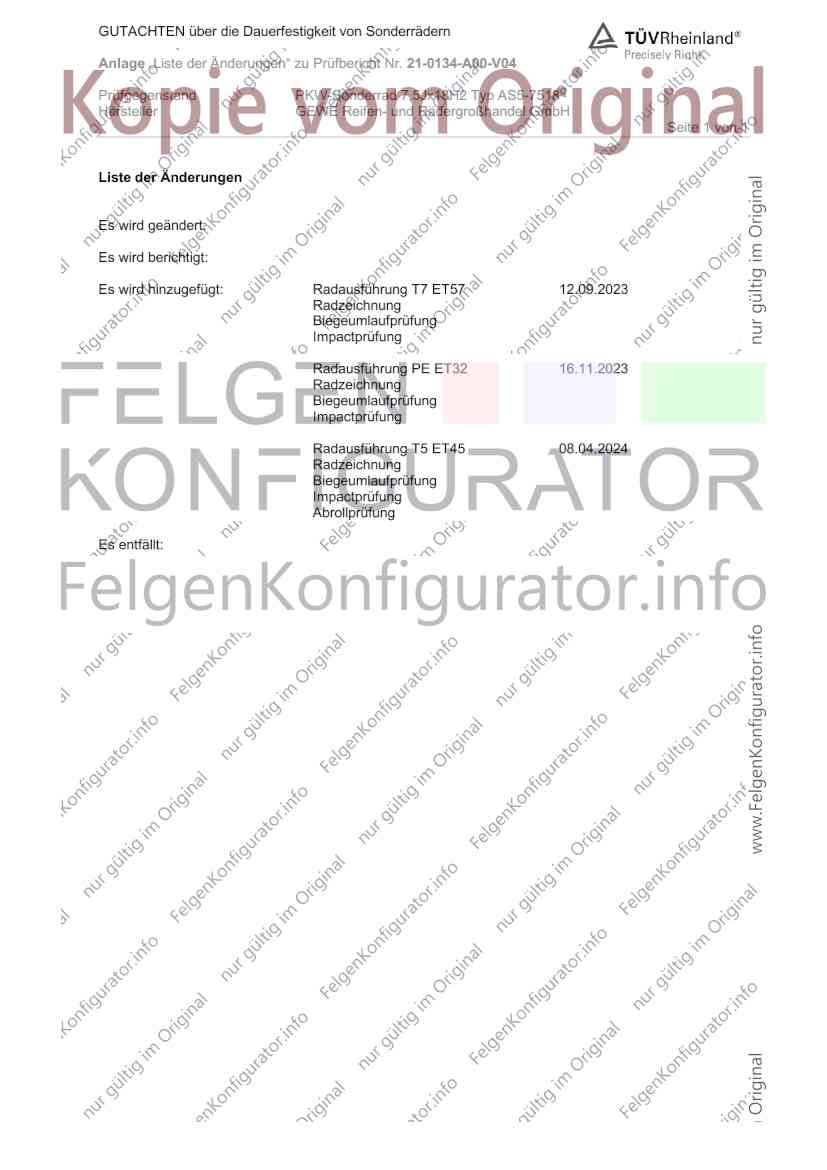

GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Anlage „Liste der Änderungen“ zu Prüfbericht Nr. 21-0134-A00-V04
Prüfgegenstand PKW-Sonderrad 7,5Jx18H2 Typ AS5-7518
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 1 von 1
Liste der Änderungen
Es wird geändert:
Es wird berichtigt:
Es wird hinzugefügt: Radausführung T7 ET57 12.09.2023
Radzeichnung
Biegeumlaufprüfung
Impactprüfung
Radausführung PE ET32 16.11.2023
Radzeichnung
Biegeumlaufprüfung
Impactprüfung
Radausführung T5 ET45 08.04.2024
Radzeichnung
Biegeumlaufprüfung
Impactprüfung
Abrollprüfung
Es entfällt:
