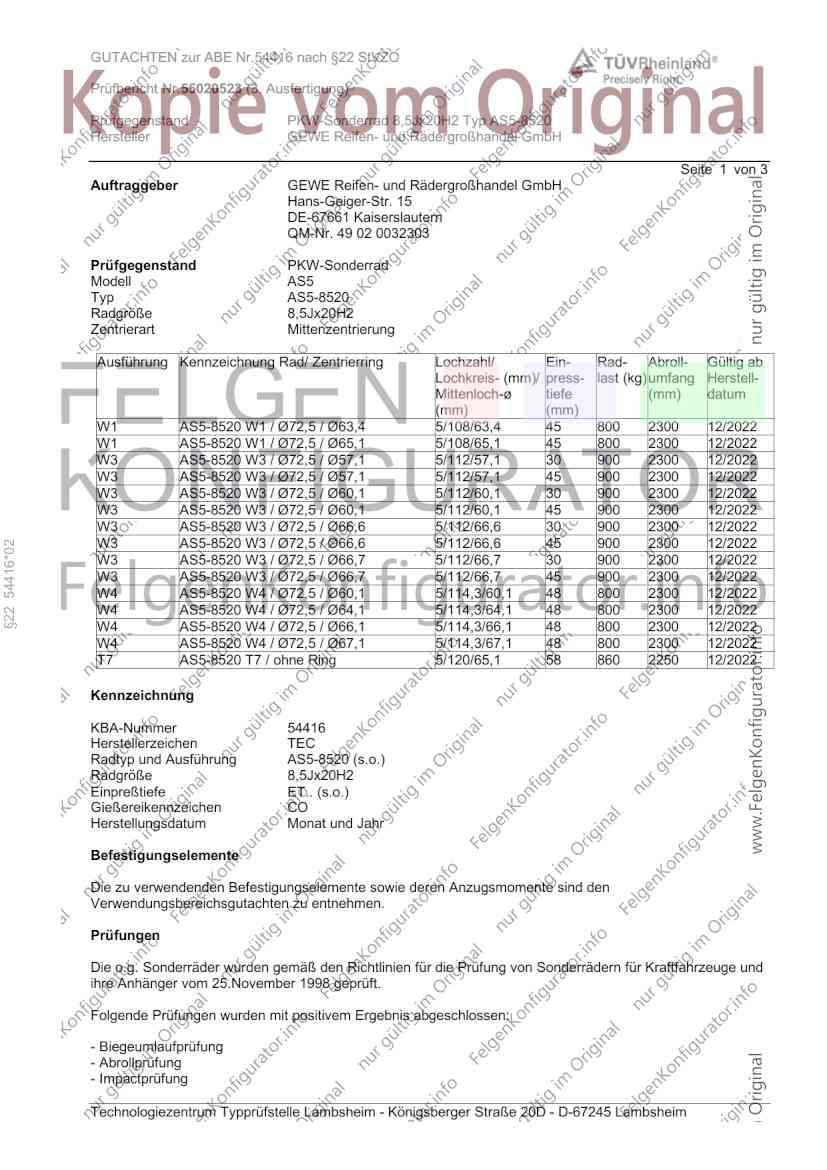

GUTACHTEN zur ABE Nr.54416 nach §22 StVZO
Prüfbericht Nr.55020523 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ AS5-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 1 von 3
Auftraggeber GEWE Reifen- und Rädergroßhandel GmbH
Hans-Geiger-Str. 15
DE-67661 Kaiserslautern
QM-Nr. 49 02 0032303
Prüfgegenstand PKW-Sonderrad
Modell AS5
Typ AS5-8520
Radgröße 8,5Jx20H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
Lochkreis- (mm)/ press- last (kg) umfang Herstell-
Mittenloch-ø tiefe (mm) datum
(mm) (mm)
W1 AS5-8520 W1 / Ø72,5 / Ø63,4 5/108/63,4 45 800 2300 12/2022
W1 AS5-8520 W1 / Ø72,5 / Ø65,1 5/108/65,1 45 800 2300 12/2022
W3 AS5-8520 W3 / Ø72,5 / Ø57,1 5/112/57,1 30 900 2300 12/2022
W3 AS5-8520 W3 / Ø72,5 / Ø57,1 5/112/57,1 45 900 2300 12/2022
W3 AS5-8520 W3 / Ø72,5 / Ø60,1 5/112/60,1 30 900 2300 12/2022
W3 AS5-8520 W3 / Ø72,5 / Ø60,1 5/112/60,1 45 900 2300 12/2022
W3 AS5-8520 W3 / Ø72,5 / Ø66,6 5/112/66,6 30 900 2300 12/2022
W3 AS5-8520 W3 / Ø72,5 / Ø66,6 5/112/66,6 45 900 2300 12/2022
§22 54416*02
W3 AS5-8520 W3 / Ø72,5 / Ø66,7 5/112/66,7 30 900 2300 12/2022
W3 AS5-8520 W3 / Ø72,5 / Ø66,7 5/112/66,7 45 900 2300 12/2022
W4 AS5-8520 W4 / Ø72,5 / Ø60,1 5/114,3/60,1 48 800 2300 12/2022
W4 AS5-8520 W4 / Ø72,5 / Ø64,1 5/114,3/64,1 48 800 2300 12/2022
W4 AS5-8520 W4 / Ø72,5 / Ø66,1 5/114,3/66,1 48 800 2300 12/2022
W4 AS5-8520 W4 / Ø72,5 / Ø67,1 5/114,3/67,1 48 800 2300 12/2022
T7 AS5-8520 T7 / ohne Ring 5/120/65,1 58 860 2250 12/2022
Kennzeichnung
KBA-Nummer 54416
Herstellerzeichen TEC
Radtyp und Ausführung AS5-8520 (s.o.)
Radgröße 8,5Jx20H2
Einpreßtiefe ET.. (s.o.)
Gießereikennzeichen CO
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für Kraftfahrzeuge und
ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54416 nach §22 StVZO
Prüfbericht Nr.55020523 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ AS5-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 2 von 3

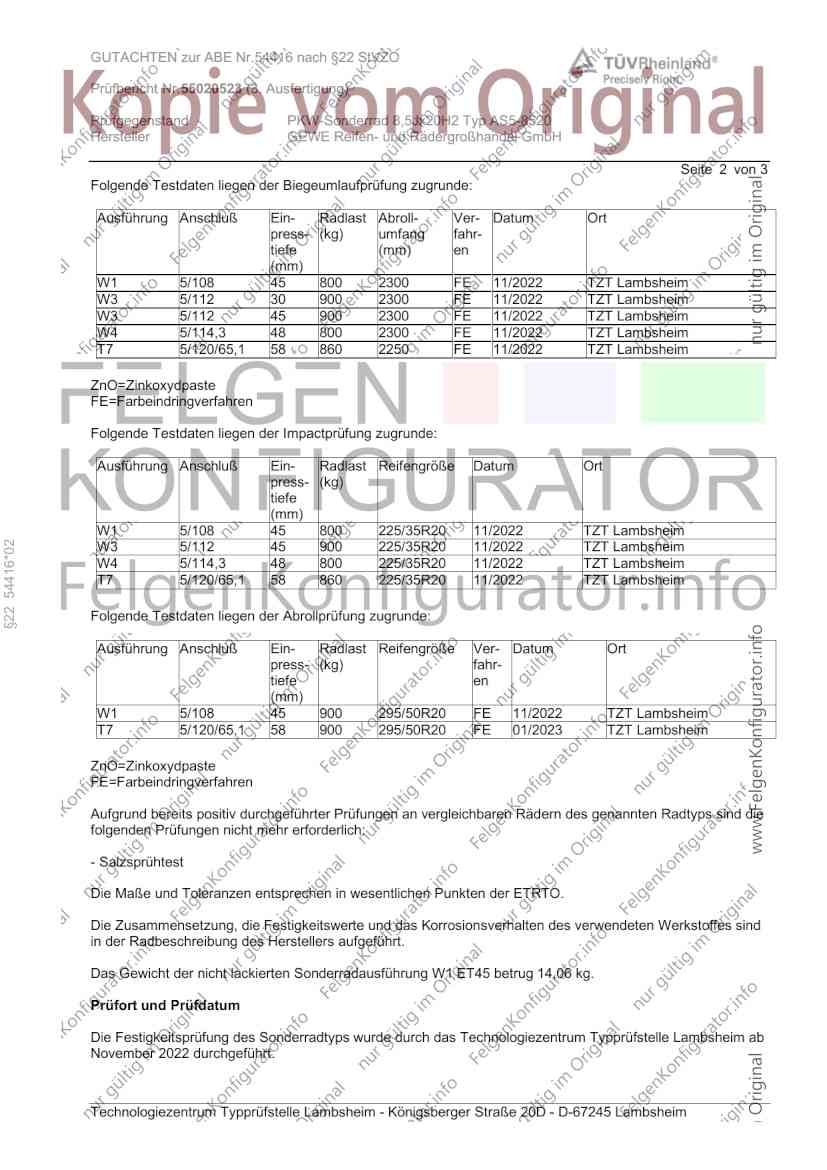

Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Ausführung Anschluß Ein- Radlast Abroll- Ver- Datum Ort
press- (kg) umfang fahr-
tiefe (mm) en
(mm)
W1 5/108 45 800 2300 FE 11/2022 TZT Lambsheim
W3 5/112 30 900 2300 FE 11/2022 TZT Lambsheim
W3 5/112 45 900 2300 FE 11/2022 TZT Lambsheim
W4 5/114,3 48 800 2300 FE 11/2022 TZT Lambsheim
T7 5/120/65,1 58 860 2250 FE 11/2022 TZT Lambsheim
ZnO=Zinkoxydpaste
FE=Farbeindringverfahren
Folgende Testdaten liegen der Impactprüfung zugrunde:
Ausführung Anschluß Ein- Radlast Reifengröße Datum Ort
press- (kg)
tiefe
(mm)
W1 5/108 45 800 225/35R20 11/2022 TZT Lambsheim
§22 54416*02
W3 5/112 45 900 225/35R20 11/2022 TZT Lambsheim
W4 5/114,3 48 800 225/35R20 11/2022 TZT Lambsheim
T7 5/120/65,1 58 860 225/35R20 11/2022 TZT Lambsheim
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Ausführung Anschluß Ein- Radlast Reifengröße Ver- Datum Ort
press- (kg) fahr-
tiefe en
(mm)
W1 5/108 45 900 295/50R20 FE 11/2022 TZT Lambsheim
T7 5/120/65,1 58 900 295/50R20 FE 01/2023 TZT Lambsheim
ZnO=Zinkoxydpaste
FE=Farbeindringverfahren
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps sind die
folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten Werkstoffes sind
in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung W1 ET45 betrug 14,06 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde durch das Technologiezentrum Typprüfstelle Lambsheim ab
November 2022 durchgeführt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54416 nach §22 StVZO
Prüfbericht Nr.55020523 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ AS5-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 3 von 3

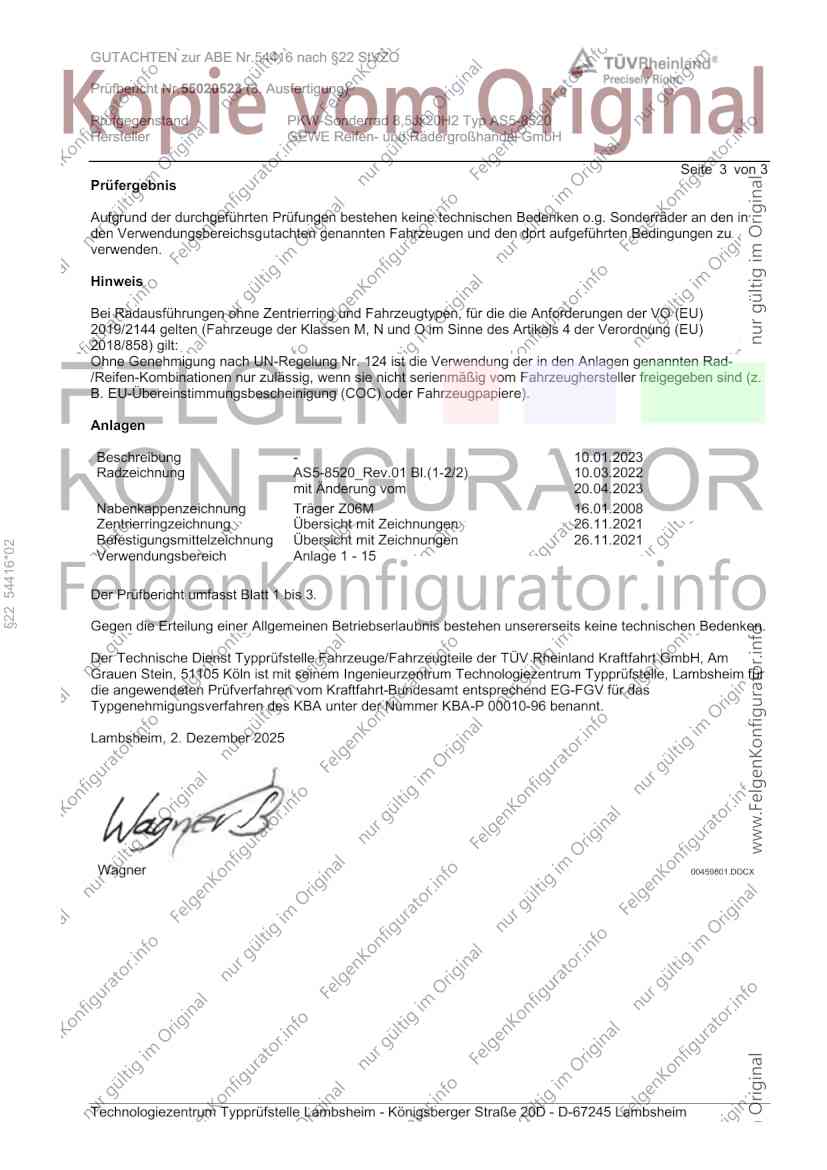

Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an den in
den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten Bedingungen zu
verwenden.
Hinweis
Bei Radausführungen ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU)
2019/2144 gelten (Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU)
2018/858) gilt:
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung der in den Anlagen genannten Rad-
/Reifen-Kombinationen nur zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben sind (z.
B. EU-Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Anlagen
Beschreibung - 10.01.2023
Radzeichnung AS5-8520_Rev.01 Bl.(1-2/2) 10.03.2022
mit Änderung vom 20.04.2023
Nabenkappenzeichnung Träger Z06M 16.01.2008
Zentrierringzeichnung Übersicht mit Zeichnungen 26.11.2021
Befestigungsmittelzeichnung Übersicht mit Zeichnungen 26.11.2021
§22 54416*02
Verwendungsbereich Anlage 1 - 15
Der Prüfbericht umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 2. Dezember 2025
Wagner 00459801.DOCX
