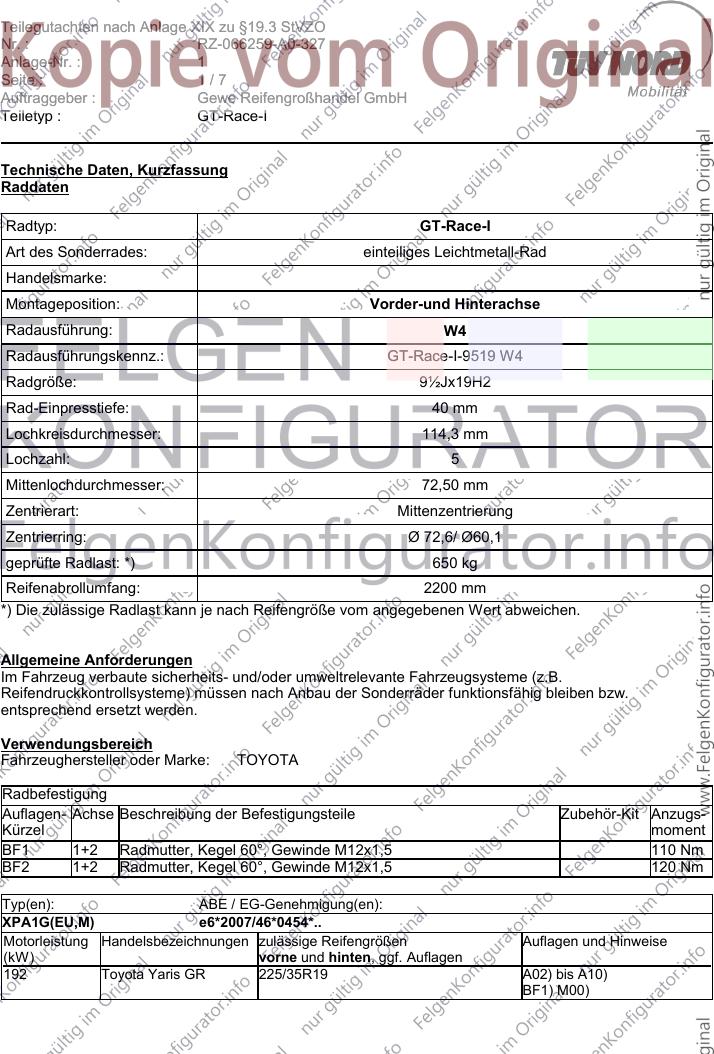

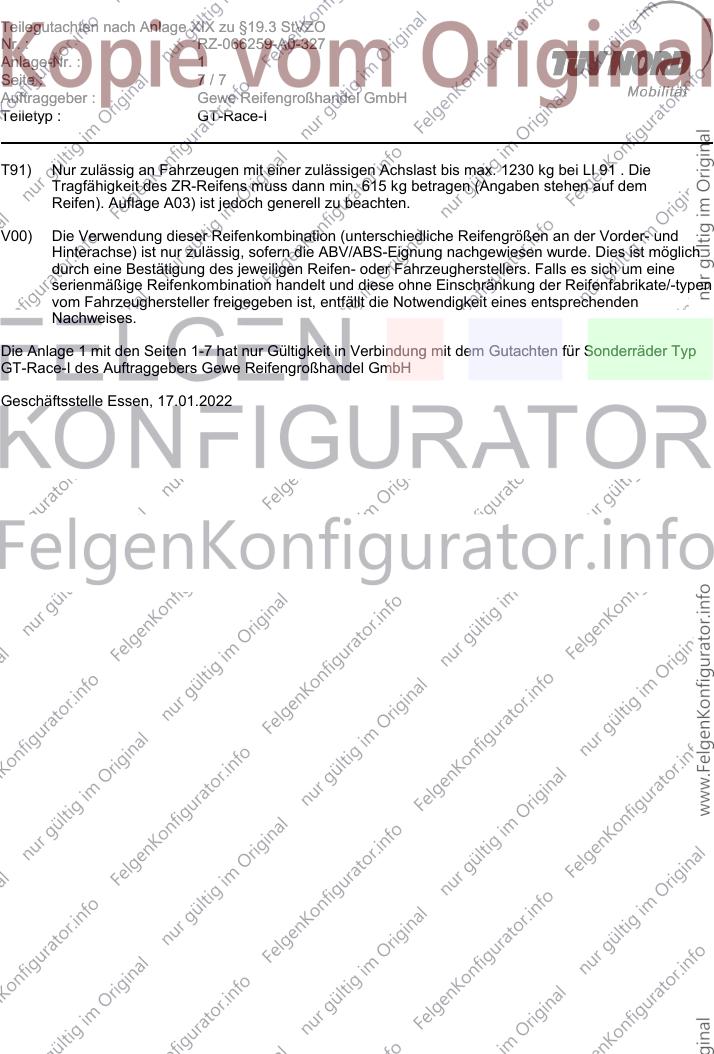

Teilegutachten nach Anlage XIX zu §19.3 StVZO
Nr. : RZ-066259-A0-327
Anlage-Nr. : 1
Seite : 1/7
Auftraggeber : Gewe Reifengroßhandel GmbH
Teiletyp : GT-Race-I
Technische Daten, Kurzfassung
Raddaten
Radtyp: GT-Race-I
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke:
Montageposition: Vorder-und Hinterachse
Radausführung: W4
Radausführungskennz.: GT-Race-I-9519 W4
Radgröße: 9½Jx19H2
Rad-Einpresstiefe: 40 mm
Lochkreisdurchmesser: 114,3 mm
Lochzahl: 5
Mittenlochdurchmesser: 72,50 mm
Zentrierart: Mittenzentrierung
Zentrierring: Ø 72,6/ Ø60,1
geprüfte Radlast: *) 650 kg
Reifenabrollumfang: 2200 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: TOYOTA
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 110 Nm
BF2 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 120 Nm
Typ(en): ABE / EG-Genehmigung(en):
XPA1G(EU,M) e6*2007/46*0454*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
192 Toyota Yaris GR 225/35R19 A02) bis A10)
BF1) M00)

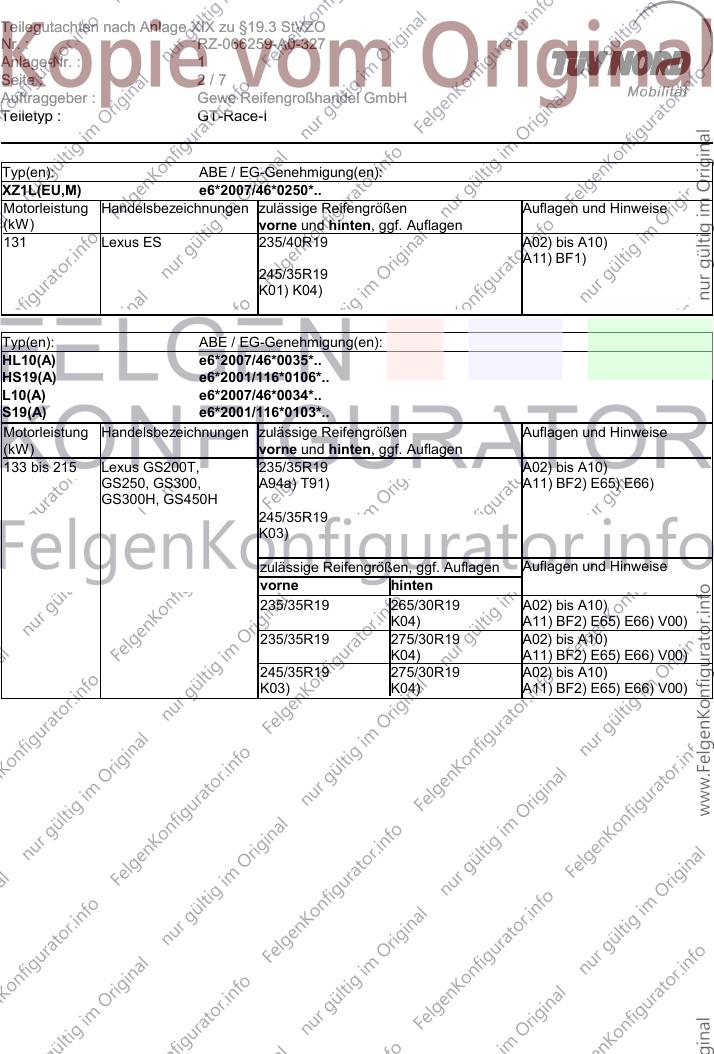

Teilegutachten nach Anlage XIX zu §19.3 StVZO
Nr. : RZ-066259-A0-327
Anlage-Nr. : 1
Seite : 2/7
Auftraggeber : Gewe Reifengroßhandel GmbH
Teiletyp : GT-Race-I
Typ(en): ABE / EG-Genehmigung(en):
XZ1L(EU,M) e6*2007/46*0250*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
131 Lexus ES 235/40R19 A02) bis A10)
A11) BF1)
245/35R19
K01) K04)
Typ(en): ABE / EG-Genehmigung(en):
HL10(A) e6*2007/46*0035*..
HS19(A) e6*2001/116*0106*..
L10(A) e6*2007/46*0034*..
S19(A) e6*2001/116*0103*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
133 bis 215 Lexus GS200T, 235/35R19 A02) bis A10)
GS250, GS300, A94a) T91) A11) BF2) E65) E66)
GS300H, GS450H
245/35R19
K03)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
235/35R19 265/30R19 A02) bis A10)
K04) A11) BF2) E65) E66) V00)
235/35R19 275/30R19 A02) bis A10)
K04) A11) BF2) E65) E66) V00)
245/35R19 275/30R19 A02) bis A10)
K03) K04) A11) BF2) E65) E66) V00)

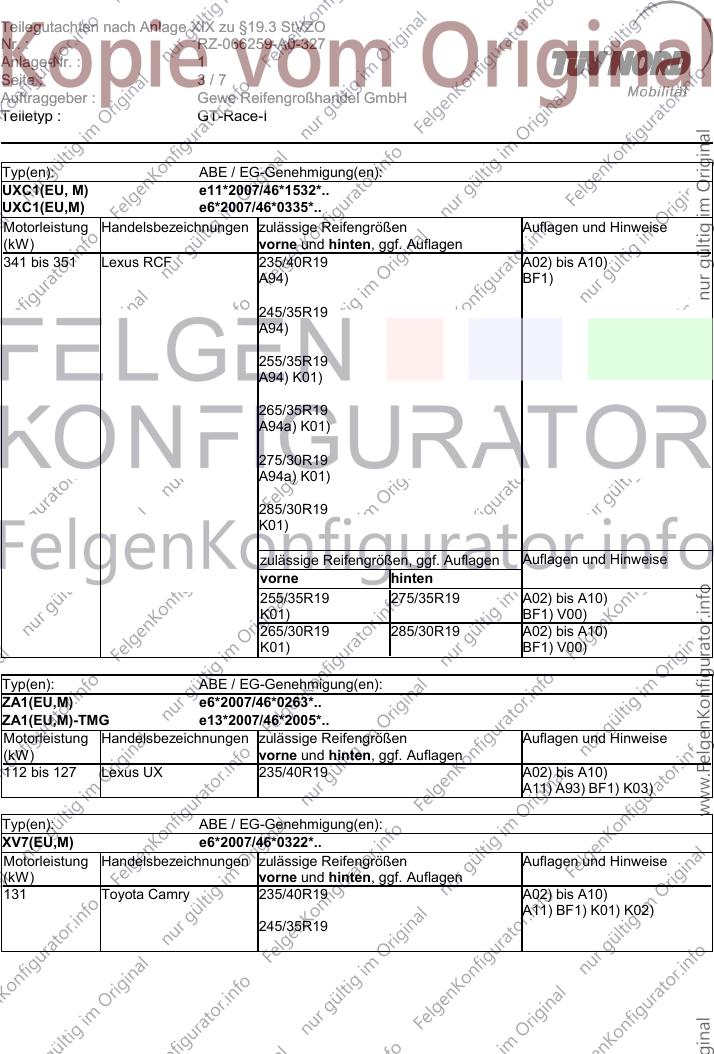

Teilegutachten nach Anlage XIX zu §19.3 StVZO
Nr. : RZ-066259-A0-327
Anlage-Nr. : 1
Seite : 3/7
Auftraggeber : Gewe Reifengroßhandel GmbH
Teiletyp : GT-Race-I
Typ(en): ABE / EG-Genehmigung(en):
UXC1(EU, M) e11*2007/46*1532*..
UXC1(EU,M) e6*2007/46*0335*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
341 bis 351 Lexus RCF 235/40R19 A02) bis A10)
A94) BF1)
245/35R19
A94)
255/35R19
A94) K01)
265/35R19
A94a) K01)
275/30R19
A94a) K01)
285/30R19
K01)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
255/35R19 275/35R19 A02) bis A10)
K01) BF1) V00)
265/30R19 285/30R19 A02) bis A10)
K01) BF1) V00)
Typ(en): ABE / EG-Genehmigung(en):
ZA1(EU,M) e6*2007/46*0263*..
ZA1(EU,M)-TMG e13*2007/46*2005*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
112 bis 127 Lexus UX 235/40R19 A02) bis A10)
A11) A93) BF1) K03)
Typ(en): ABE / EG-Genehmigung(en):
XV7(EU,M) e6*2007/46*0322*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
131 Toyota Camry 235/40R19 A02) bis A10)
A11) BF1) K01) K02)
245/35R19

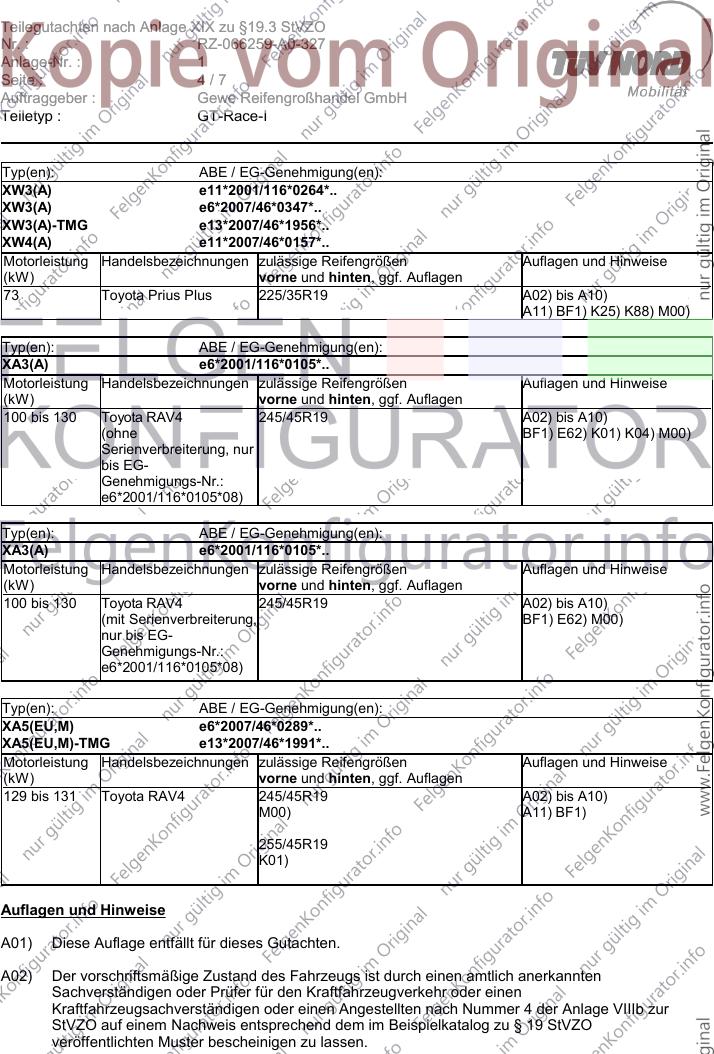

Teilegutachten nach Anlage XIX zu §19.3 StVZO
Nr. : RZ-066259-A0-327
Anlage-Nr. : 1
Seite : 4/7
Auftraggeber : Gewe Reifengroßhandel GmbH
Teiletyp : GT-Race-I
Typ(en): ABE / EG-Genehmigung(en):
XW3(A) e11*2001/116*0264*..
XW3(A) e6*2007/46*0347*..
XW3(A)-TMG e13*2007/46*1956*..
XW4(A) e11*2007/46*0157*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
73 Toyota Prius Plus 225/35R19 A02) bis A10)
A11) BF1) K25) K88) M00)
Typ(en): ABE / EG-Genehmigung(en):
XA3(A) e6*2001/116*0105*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 130 Toyota RAV4 245/45R19 A02) bis A10)
(ohne BF1) E62) K01) K04) M00)
Serienverbreiterung, nur
bis EG-
Genehmigungs-Nr.:
e6*2001/116*0105*08)
Typ(en): ABE / EG-Genehmigung(en):
XA3(A) e6*2001/116*0105*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 130 Toyota RAV4 245/45R19 A02) bis A10)
(mit Serienverbreiterung, BF1) E62) M00)
nur bis EG-
Genehmigungs-Nr.:
e6*2001/116*0105*08)
Typ(en): ABE / EG-Genehmigung(en):
XA5(EU,M) e6*2007/46*0289*..
XA5(EU,M)-TMG e13*2007/46*1991*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
129 bis 131 Toyota RAV4 245/45R19 A02) bis A10)
M00) A11) BF1)
255/45R19
K01)
Auflagen und Hinweise
A01) Diese Auflage entfällt für dieses Gutachten.
A02) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem im Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.

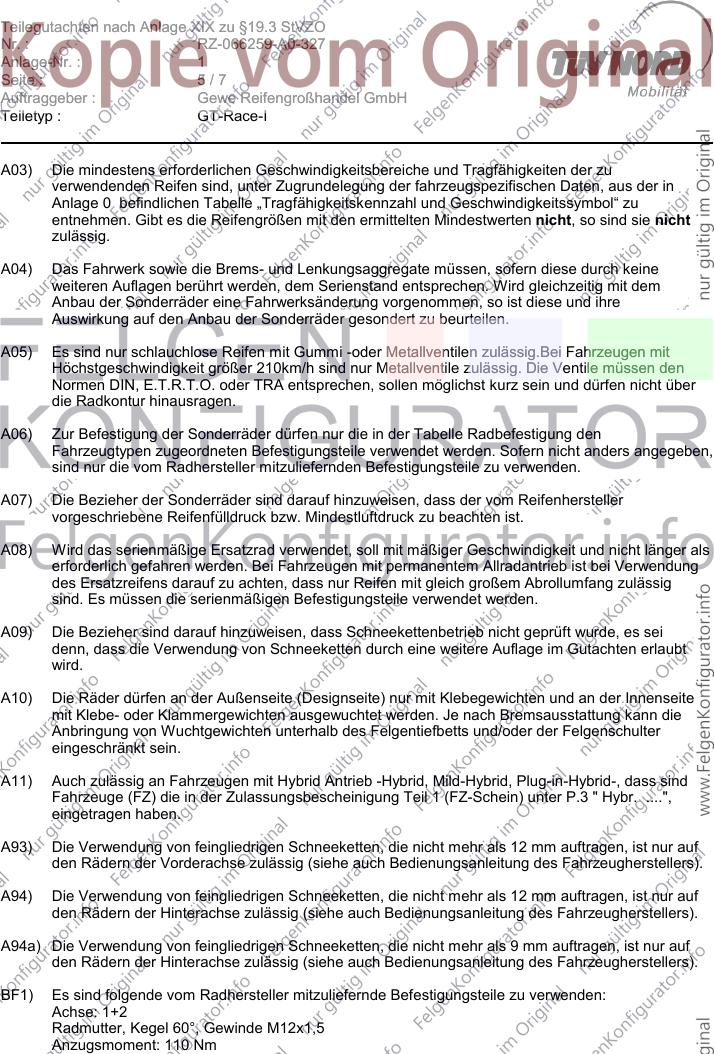

Teilegutachten nach Anlage XIX zu §19.3 StVZO
Nr. : RZ-066259-A0-327
Anlage-Nr. : 1
Seite : 5/7
Auftraggeber : Gewe Reifengroßhandel GmbH
Teiletyp : GT-Race-I
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie nicht
zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht über
die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders angegeben,
sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei Verwendung
des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem Abrollumfang zulässig
sind. Es müssen die serienmäßigen Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen an der Außenseite (Designseite) nur mit Klebegewichten und an der Innenseite
mit Klebe- oder Klammergewichten ausgewuchtet werden. Je nach Bremsausstattung kann die
Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts und/oder der Felgenschulter
eingeschränkt sein.
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass sind
Fahrzeuge (FZ) die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 " Hybr. ....",
eingetragen haben.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur auf
den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des Fahrzeugherstellers).
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur auf
den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des Fahrzeugherstellers).
A94a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur auf
den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des Fahrzeugherstellers).
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Anzugsmoment: 110 Nm

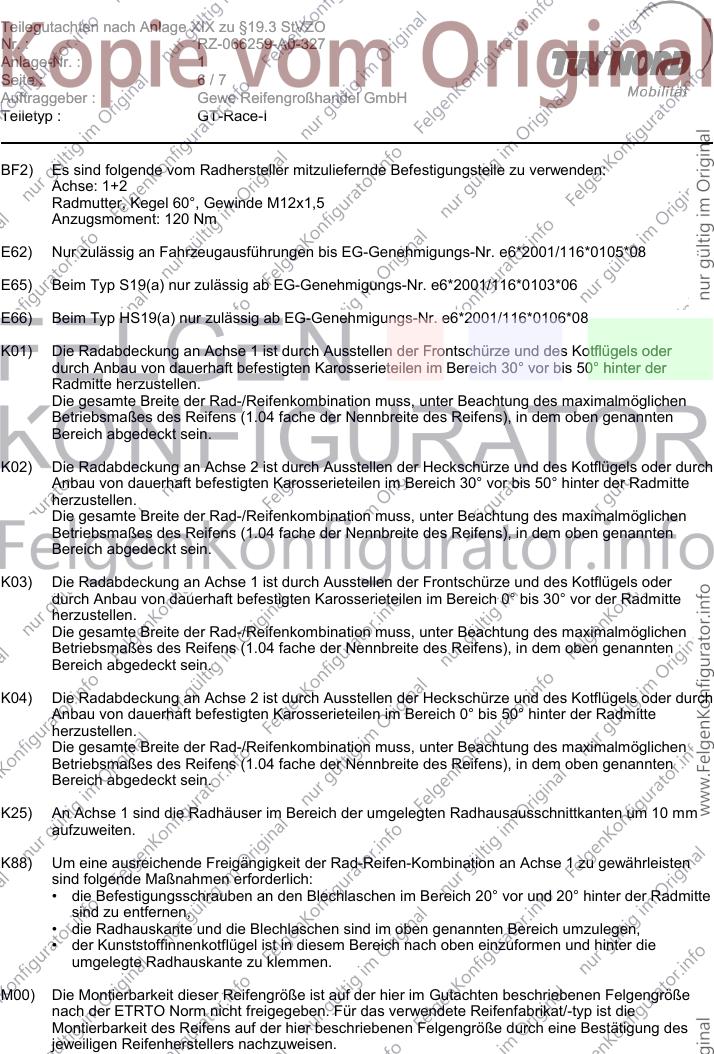

Teilegutachten nach Anlage XIX zu §19.3 StVZO
Nr. : RZ-066259-A0-327
Anlage-Nr. : 1
Seite : 6/7
Auftraggeber : Gewe Reifengroßhandel GmbH
Teiletyp : GT-Race-I
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Anzugsmoment: 120 Nm
E62) Nur zulässig an Fahrzeugausführungen bis EG-Genehmigungs-Nr. e6*2001/116*0105*08
E65) Beim Typ S19(a) nur zulässig ab EG-Genehmigungs-Nr. e6*2001/116*0103*06
E66) Beim Typ HS19(a) nur zulässig ab EG-Genehmigungs-Nr. e6*2001/116*0106*08
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um 10 mm
aufzuweiten.
K88) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 1 zu gewährleisten
sind folgende Maßnahmen erforderlich:
• die Befestigungsschrauben an den Blechlaschen im Bereich 20° vor und 20° hinter der Radmitte
sind zu entfernen,
• die Radhauskante und die Blechlaschen sind im oben genannten Bereich umzulegen,
• der Kunststoffinnenkotflügel ist in diesem Bereich nach oben einzuformen und hinter die
umgelegte Radhauskante zu klemmen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen Felgengröße
nach der ETRTO Norm nicht freigegeben. Für das verwendete Reifenfabrikat/-typ ist die
Montierbarkeit des Reifens auf der hier beschriebenen Felgengröße durch eine Bestätigung des
jeweiligen Reifenherstellers nachzuweisen.
Teilegutachten nach Anlage XIX zu §19.3 StVZO
Nr. : RZ-066259-A0-327
Anlage-Nr. : 1
Seite : 7/7
Auftraggeber : Gewe Reifengroßhandel GmbH
Teiletyp : GT-Race-I
T91) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1230 kg bei LI 91 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 615 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder- und
Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde. Dies ist möglich
durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers. Falls es sich um eine
serienmäßige Reifenkombination handelt und diese ohne Einschränkung der Reifenfabrikate/-typen
vom Fahrzeughersteller freigegeben ist, entfällt die Notwendigkeit eines entsprechenden
Nachweises.
Die Anlage 1 mit den Seiten 1-7 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder Typ
GT-Race-I des Auftraggebers Gewe Reifengroßhandel GmbH
Geschäftsstelle Essen, 17.01.2022
