GUTACHTEN zur ABE Nr.55236 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr.55017124 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ GT5-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 1 von 17
Auftraggeber GEWE Reifen- und Rädergroßhandel GmbH
Hans-Geiger-Str. 15
DE-67661 Kaiserslautern
QM-Nr. 49 02 0032303
Prüfgegenstand PKW-Sonderrad
Modell GT5
Typ GT5-8520
Radgröße 8.5Jx20H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
W4 GT5-8520 W4 / Ø72,5 / Ø67,1 5/114,3/67,1 35 900 2200
Kennzeichnungen
KBA-Nummer 55236
Herstellerzeichen TEC
Radtyp und Ausführung GT5-8520 (s.o.)
Radgröße 8.5Jx20H2
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
§22 55236*02
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S01 Mutter M12x1,5 Kegel 60° 125 - ZP 031
S02 Mutter M12x1,5 Kegel 60° 140 - ZP 031
S03 Schraube M14x1,5 Kegel 60° 150 28,2 ZP 092
S04 Mutter M12x1,5 Kegel 60° 110 - ZP 031
S05 Mutter M12x1,5 Kegel 60° 130 - ZP 031
S06 Mutter M12x1,5 Kegel 60° 135 - ZP 031
S07 Mutter M12x1,5 Kegel 60° 120 - ZP 031
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller Chrysler
Citroen
Dodge
Ford
Hyundai
Kia
Mazda
Mitsubishi
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55236 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr.55017124 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ GT5-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 2 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Jeep Compass 100-125 235/35R20 A12 A14 A18
PK 100-125 245/35R20 A01 K1a K2b A57 S06
e11*2001/116*
0142*00-12
Jeep Compass 100-125 235/35R20 A12 A14 A18
PK A57 S06
e11*2001/116*
0142*13-..
ab Modell 2011
Jeep Patriot 100-125 245/35R20 K1c K2b A01 A12 A14
PK A18 A56 S06
e11*2001/116*0142*..
Citroen C4 Aircross 84-110 245/40R20 K1c K2b K6v A01 A12 A14
B 84-110 255/35R20 K1c K2b K6a K6x A18 A57 S04
e2*2007/46*0117*.. 84-110 255/40R20 K1c K2b K6a K6x
Citroen C-Crosser 115,125 245/40R20 K1a K1b K2b T95 T99 A01 A12 A14
V*****, V 115,125 255/35R20 K1c K2b K42 T93 T97 A18 S04
§22 55236*02
e2*2001/116*0358*..
Dodge Caliber 100-125 245/35R20 K1c K2b A01 A12 A14
PK A18 A58 S07
e11*2001/116*0142*.
Ford Maverick /Esc. 91-149 245/40R20 K1a K42 X67 A01 A12 A14
1EZ, -/R; 1N2, -/R 91-149 255/35R20 K1a K1b K2b K42 K42 X67 A18 B02 S06
e4*98/14* 91-149 255/45R20 G68 K1a K1b K2b K42
0043,0051*..,
e13*2001/116*
0091,0093*..
Genesis GV60 56 235/50R20 A01 A12 K1b K2b R37 A14 A18 A57
JW 56 245/45R20 ASo R37 S03
e4*2018/858*00060*.. 56, 78 255/45R20 A01 A12 K1b K2b
- Elektro 56, 78 265/45R20 A01 A12 K1c K2b
Genesis GV70 EV 120 (360) 235/50R20 ASo T00 T04 A14 A18 A56
JK1 120 (360) 245/45R20 ASo T03 S03
e4*2018/858*00027*.. 120 (360) 255/45R20 ASo
- Electrified 120 (360) 265/45R20 A12
Hyundai Genesis 232 245/35R20 A12 A14 A18
DH 232 255/35R20 A01 K3a K3d K3k K4h K6g A56 Lim X36
e4*KS07/46*0018*.. S04
Hyundai Grand Santa Fe 145, 147 235/45R20 K1a K2b T00 A01 A12 A14
(III) 145, 147 245/45R20 K1c K2a K2b A18 A56 S01
DM 145, 147 255/40R20 K1c K2c
e11*2007/46*0633*.. 145, 147 255/45R20 K1c K2c
- incl. Facelift 2016 145, 147 265/45R20 K1c K2c K5w K6w
Hyundai Grandeur 110-191 245/35R20 K42 K56 T91 T95 A01 A12 A14
TG 110-191 255/35R20 K42 K56 T93 A18 Lim S04
e4*2001/116*0099*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55236 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr.55017124 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ GT5-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 3 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai i40 /-cw 85-131 245/30R20 K1c K2c K3s K4i K5d K5i K5l K7i A01 A12 A14
VF K8e T90 A18 A58 Car
e4*2007/46*0263*..; Lim S01
e4*2007/46*0264*..
- incl. Facelift 2015 und
2018
Hyundai IONIQ 6 37-81 235/40R20 K1c K2c K5c K5k T96 A01 A12 A14
CE 37-81 245/40R20 K1c K2c K5c K5k A18 A57 Lim
e4*2018/858*00145*.. S01
- Elektro
- incl. Facelift 2026
Hyundai ix35 85-135 245/35R20 K1c K2c K5c K6g A01 A12 A14
EL, ELH, LM 85-135 245/40R20 K1c K2c K5c K6g A18 A57 S04
e11*2007/46*
0104*00-03;
0192*00-05;
0128*00-06
Hyundai ix55 176-184 245/45R20 A12 A14 A18
§22 55236*02
EN 176-184 255/45R20 S04
e9*2001/116*0071*..
- ix55 / VeraCruz
Hyundai Santa Fe (II) 110-145 255/45R20 K1b K2b A01 A12 A14
CM A18 S04
e11*2001/116*0270*.
- incl. MJ.2010
Hyundai Santa Fe (III) 110-147 235/45R20 K1a K2b T00 A01 A12 A14
DM 110-147 245/45R20 K1c K2a K2b A18 A57 S01
e11*2007/46*0633*.. 110-147 255/40R20 K1c K2c
- incl. Facelift 2016 110-147 255/45R20 K1c K2c
110-147 265/45R20 K1c K2c K5w K6w
Hyundai Santa Fe (IV) 110-147 235/45R20 K1c K2b A01 A12 A14
TM 110-147 235/50R20 K1c K2c A18 A57 S01
e4*2007/46* 110-147 245/45R20 K1c K2c
1318*00-02 110-147 255/40R20 K1c K2c
110-147 255/45R20 K1c K2c
Hyundai Santa Fe (IV) 132-148 235/45R20 K1a K1b K2b T00 A01 A12 A14
TM 132-148 235/50R20 K1c K2c A18 A57 MpH
e4*2007/46* 132-148 245/45R20 K1c K2c NoE S01
1318*03-.. 132-148 255/40R20 K1c K2c
- ab Facelift 2020 132-148 255/45R20 K1c K2c
Hyundai Santa Fe (V) 117-132 235/45R20 K1c K2b R37 T00 A01 A12 A14
MX5 117-132 235/50R20 K1c K2b R37 A18 A57 MpH
e4*2018/858*00188*.. 117-132 245/45R20 K1c K2b NoE S01
117-132 255/45R20 K1c K2b
Hyundai Sonata 100-184 245/30R20 K1c K2b K42 K56 T90 A01 A12 A14
NF A18 Lim S04
e11*2001/116*0241*.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55236 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr.55017124 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ GT5-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 4 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Tucson (I) 82-129 245/35R20 K1a K1b K2b A01 A12 A14
JM 82-129 255/35R20 K1a K1b K2a K2b A18 KMV S04
e4*2001/116*0087*..
- mit Radhaus-
Verbreiterungen
Hyundai Tucson (I) 82-129 245/35R20 K1c K2c A01 A12 A14
JM 82-129 255/35R20 K1c K2c A18 KOV S04
e4*2001/116*0087*..
- ohne Radhaus-
Verbreiterungen
Hyundai Tucson (IV) 85-132 235/45R20 K1c K2c A01 A12 A14
NX4e 85-132 245/40R20 K1c K2c K3i K5a K5v K6w A18 A57 MpH
e5*2018/858*00001*.. 85-132 255/40R20 K1c K2c K3i K5a K5v K6w NoE S01
- incl. Facelift 2024
Kia EV4 50 (150) 225/40R20 K1c K2c K6y K8h T94 A01 A12 A14
SZ1E 50 (150) 235/40R20 K1c K2c K6y K8m A18 A58 Flh
e5*2018/858*00486*.. S01
- Elektro
§22 55236*02
Kia EV4 Fastback 50 (150) 225/40R20 K1c K2c K6y K8h T94 A01 A12 A14
CT1 50 (150) 235/40R20 K1c K2c K6y K8m A18 A58 Lim
e5*2018/858*00469*.. S01
- Elektro
Kia EV5 53 (160) 235/45R20 K1c K2b T00 A01 A12 A14
OV1 53 (160) 235/50R20 K1c K2c K6w A18 A58 S01
e4*2018/858*00284*.. 53 (160) 245/45R20 K1c K2b
- Elektro 53 (160) 255/45R20 K1c K2c K6w
Kia Opirus 137-149 245/35R20 HK1 K1c K45 K56 T95 Z16 A01 A12 A14
LD 137-149 245/35R20 K1c K45 K56 Rld T95 A18 Lim S04
e4*2001/116*0075
*00-02
Kia Optima Spirit 100, 121 225/35R20 K1c K2b T90 A01 A12 A14
TF 100, 121 235/35R20 K1c K2c K3a K4i K5d K6g K8h A18 A58 BK1
e4*2007/46*0255*.. T92 Lim S04
100, 121 245/30R20 K1c K2c K3a K4i K5d K6g K8h
T90
Kia Sorento (II) 110-145 235/45R20 K1a K2b T00 A01 A12 A14
XM FL 110-145 245/45R20 K1c K2b A18 S04
e11*2007/46*0634*.. 110-145 255/40R20 K1c K2b
110-145 255/45R20 K1c K2b K5v
110-145 265/45R20 K1c K2c K3s K5a K5x
Kia Sorento (II) 110-145 235/45R20 A12 A14 A18
XM, XMG 110-145 245/45R20 A01 K2b A57 S04
e11*2001/116*0358*..; 110-145 255/40R20 A01 K1a K2b
e11*2007/46*0141*..; 110-145 255/45R20 A01 K1a K2b
e13*2007/46*1098*.. 110-145 265/45R20 A01 K1a K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55236 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr.55017124 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ GT5-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 5 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Sorento (III) 136-147 235/45R20 K2b T00 A01 A12 A14
UM 136-147 245/45R20 K1c K2a K2b A18 A57 S01
e4*2007/46*0894*.. 136-147 255/40R20 K1c K2a K2b K4h K5w K6g K6w
- incl. Facelift 2017 K8x
136-147 255/45R20 K1c K2a K2b K4h K5w K6g K6w
K8x
136-147 265/45R20 K1c K2c K4h K5w K6g K6w K8x
Kia Sorento (IV) 117-148 235/45R20 K1c K2b T00 A01 A12 A14
MQ4 117-148 235/50R20 K1c K2c A18 A57 NoP
e4*2007/46*1530*.. 117-148 245/45R20 K1c K2c S01
- incl. FL 2024 117-148 255/40R20 K1c K2c K5v
117-148 255/45R20 K1c K2c K5v
Kia Sorento PHEV (IV) 117-132 235/45R20 K1c K2b T00 A01 A12 A14
MQ4 117-132 235/50R20 K1c K2c A18 A56 S01
e4*2007/46*1530*.. 117-132 245/45R20 K1c K2c
- incl. FL 2024 117-132 255/40R20 K1c K2c K5v
117-132 255/45R20 K1c K2c K5v
Kia Soul (II) 91-113 225/35R20 G16 K1a K1b K2b K5b K5w K6x A01 A12 A14
§22 55236*02
PS K8m R37 A18 A58 KMV
e4*2007/46*0825*.. 91-150 235/35R20 G16 K1c K2b K3a K5b K5w K6x S01
- mit Radhaus- K8m
Verbreiterungen 91-150 245/30R20 K1c K2c K3a K5b K5x K6y K7a
K8s
Kia Sportage (III) 85-135 235/45R20 K1a K6w A01 A12 A14
SLS, SL 85-135 245/35R20 K1a K1b K2b A18 A57 S04
e11*2007/46* 85-135 245/40R20 K1a K1b K2b K6w
0136*00-09; 85-135 255/35R20 K1c K2a K2b
0166*00-05 85-135 255/40R20 K1c K2a K2b K4i K6i K6x K8e
Kia Sportage (III) 85-135 235/45R20 K1a K1b K2b K4i K6i K6x K8e A01 A12 A14
SLS, SL 85-135 245/35R20 K1c K2a K2b A18 S04
e11*2007/46* 85-135 245/40R20 K1c K2a K2b K6w
0136*10-.., 0166*06-.. 85-135 255/35R20 K1c K2a K2b K6w
ab Facelift 2014 85-135 255/40R20 K1c K2a K2b K4i K5a K5v K6g
K6i K6x K8m
Kia Sportage (IV) 114-136 235/40R20 K1c K2c K6w T96 A01 A12 A14
QL 114-136 245/35R20 K1c K2c K5v K6w T95 A18 A57 S01
e11*2007/46*3139*..; 114-136 245/40R20 K1c K2c K5v K6w
e5*2007/46*1080*..
- incl. Facelift 2018
Kia Sportage (IV) 85-136 235/40R20 K1c K2c K6w T96 A01 A12 A14
QLE, QLE-KMD 85-136 245/35R20 K1c K2c K5v K6w T95 A18 A57 S01
e11*2007/46*3144*..; 85-136 245/40R20 K1c K2c K5v K6w
e13*2007/46*1971*..;
e5*2007/46*1081*..
- incl. Facelift 2018
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55236 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr.55017124 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ GT5-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 6 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Sportage (V) 85-132 235/45R20 K1c K2c A01 A12 A14
NQ5e 85-132 245/40R20 K1c K2c K3i K5b K5v K6w A18 A57 MpH
e4*2018/858*00079*.. 85-132 255/40R20 K1c K2c K3i K5b K5v K6w K8d S01
K8x
Kia Sportage /KM (II) 82-129 245/35R20 A12 A14 A18
JE, JES 82-129 255/35R20 KMV S04
e4*2001/116*0089*..,
e4*2001/116*0120*..
- mit Radhaus-
Verbreiterungen
Kia Sportage /KM (II) 82-129 245/35R20 K1c K2b A01 A12 A14
JE, JES 82-129 255/35R20 K1c K2c A18 KOV S04
e4*2001/116*0089*..,
e4*2001/116*0120*..
- ohne Radhaus-
Verbreiterungen
Kia Stinger GT 269, 272 225/35R20 R02 A01 A12 A14
CK 269, 272 255/30R20 K2a K2b R03 T92 A18 A56 V20
§22 55236*02
e11*2007/46*4002*..; S01
e5*2007/46*1079*..
Kia XCeed 85-150 225/35R20 K1a K1b K3f K5f K5w R37 T90 A01 A12 A14
CD 85-150 235/30R20 K1c K3f K5f K5w K6w K8e T88 A18 A58 Flh
e4*2007/46*1299*07-.. 85-150 235/35R20 K1c K3f K3s K5f K5w K6w K8e KMV NoP S01
85-150 245/30R20 K1c K2b K3f K3s K5f K5x K6w
K7c K8e T90
Kia XCeed PHEV 77 225/35R20 K1a K1b K3f K5f K5w T90 A01 A12 A14
CD 77 235/30R20 K1c K3f K5f K5w K6w K8e T88 A18 A58 Flh
e4*2007/46*1299*07-.. 77 235/35R20 K1c K3f K3s K5f K5w K6w K8e KMV S01
- Plug-in Hybrid 77 245/30R20 K1c K2b K3f K3s K5f K5x K6w
K7c K8e T90
Mazda 6 (III) 107-143 225/35R20 K6e T90 A01 A12 A14
GJ, GH 107-143 235/35R20 K1a K1b K2b K6e T88 T92 A18 A57 Car
e1*2007/46*1001*.. 107-143 245/35R20 K1c K2b K3a K3c K4h K5d K6g Lim S05
e1*2001/116* K6r
0448*14-.. 107-143 255/35R20 K1c K2b K3a K3c K4h K5d K6g
- ab Modell 2013 K6r K7d
- incl. Facelift 2016 u. 2018
Mazda CX-30 85-143 225/40R20 K1c K2b K5w A01 A12 A14
DM 85-143 235/35R20 K1c K2b K5w K6w T88 T92 A18 A57 F23
e13*2007/46*2041*.. 85-143 235/40R20 K1c K2b K3s K3v K5w K6w Flh KMV MHy
85-143 245/35R20 K1c K2c K3s K3v K5x K6w S02
Mazda CX-5 (I) 110-141 235/45R20 K1c A01 A12 A14
KE, GH 110-141 245/40R20 K1c K2c A18 S05
e13*2007/46*1247*..; 110-141 245/45R20 K1c K2c
e1*2001/116* 110-141 255/40R20 K1c K2c
0448*14-.. 110-141 255/45R20 K1c K2c K6v
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55236 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr.55017124 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ GT5-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 7 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda CX-5 (II) 110-143 235/45R20 A12 A14 A18
KF, KFE 110-143 245/40R20 A01 K1c K2b A57 S02
e13*2007/46*1803*..; 110-143 245/45R20 A01 K1c K2b
e13*2007/46*1832*.. 110-143 255/40R20 A01 K1c K2c
110-143 255/45R20 A01 K1c K2c
Mazda CX-60 141-187 235/50R20 A01 K1c K2c A12 A14 A18
KH01, KH01E 141-187 245/45R20 A57 MpH NoE
e13*2018/858* 141-187 255/45R20 A01 K1c K2c S02
00255*..; 141-187 265/45R20 A01 K1c K2c
e13*2018/858*
00449*..
Mazda CX-7 120-191 245/45R20 K1c K2b A01 A12 A14
ER, ERE 120-191 255/45R20 K1c K2b K42 A18 A57 S04
e11*2001/116*0308*. 120-191 265/45R20 K1c K2a K2b K41 K42
e13*2007/46*1109*..
Mazda CX-80 141, 187 235/50R20 A01 K1c K2c T00 T04 A12 A14 A18
KL01, KL01E 141, 187 245/45R20 T03 A56 MpH NoE
e13*2018/858*00760*..; S02
§22 55236*02
141, 187 255/45R20 A01 K1c K2c T01 T05
e13*2018/858*00814*.. 141, 187 265/45R20 A01 K1c K2c
Mazda RX-8 141-170 245/30R20 K1c K2c K42 K56 A01 A12 A14
SE 141-170 255/30R20 K1c K2c K42 K56 A18 S04
e11*2001/116*0199*.
Mazda Tribute 91-149 245/40R20 K1a K42 X67 A01 A12 A14
EP, -/R, EP2, -/R 91-149 255/35R20 K1a K1b K2b K42 X67 A18 B02 KMV
e4*98/14* 91-149 255/45R20 G68 K1a K1b K2b K42 S06
0044, 0052*..,
e13*2001/116*
0090, 0092*..
- mit Radhaus-
Verbreiterungen
Mazda Tribute 91,110 245/40R20 K1c K2c K42 X67 A01 A12 A14
EP, -/R, EP2, -/R 91,110 255/35R20 K1c K2c K42 X67 A18 B02 KOV
e4*98/14* 91,110 255/45R20 G68 K1c K2c K42 S06
0044, 0052*..,
e13*2001/116*
0090, 0092*..
- ohne Radhaus-
Verbreiterungen
Mitsubishi ASX (I) 110 225/40R20 A12 A14 A18
GA0 110 235/40R20 A01 K6b A57 KMV S04
e1*2007/46* 110 245/40R20 A01 K6d
0368*21-.. 110 255/35R20 A01 K1a K2b K6d
- ab MJ 2020
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55236 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr.55017124 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ GT5-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 8 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mitsubishi ASX (I) 110 225/40R20 K1c K2a K2b A01 A12 A14
GA0 110 235/40R20 K1c K2c K6b A18 A57 KOV
e1*2007/46* S04
0368*21-..
- ab MJ 2020
Mitsubishi Eclipse Cross (I) 109-120 235/40R20 K6f K6w A01 A12 A14
GK0 109-120 245/40R20 K2b K6f K6y A18 A57 NoP
e1*2007/46*1769*.. 109-120 255/35R20 K1c K2b K6f K6y S04
109-120 255/40R20 K1c K2b K3s K6f K6y
Mitsubishi Eclipse Cross 72 235/40R20 K6f K6w T96 A01 A12 A14
PHEV 72 245/40R20 K2b K6f K6y A18 A56 S04
GK0 72 255/35R20 K1c K2b K6f K6y T93
e1*2007/46*1769*.. 72 255/40R20 K1c K2b K3s K6f K6y
- Plug-in Hybrid
Mitsubishi Lancer (X) Evo 217 245/30R20 T90 A12 A14 A18
CZ0 A56 Lim S04
e1*2001/116*0465*..
- Evolution 10
§22 55236*02
Mitsubishi Outlander II 103-130 235/40R20 K1a K1b K2b T96 A01 A12 A14
CW0, CWB 103-130 245/40R20 K1a K1b K2b T95 T99 A18 S04
e1*2001/116* 103-130 255/35R20 K1c K2b K42 T93 T97
0406*00-16; 103-130 255/40R20 K1c K2b K42
0482*00-09
(FIN: JMBX.CW..)
Mitsubishi Outlander III 108-110 235/40R20 T96 A12 A14 A18
CW0 108-110 245/40R20 A01 K1b T95 A57 KOV S04
e1*2001/116* 108-110 255/35R20 A01 K1c K2b T93 T97
0406*15-.. 108-110 255/40R20 A01 K1c K2b T97
- ab Modelljahr 2013
- incl. Facelift 2016
(FIN: JMBX.GF..)
Mitsubishi Outlander III 110 235/40R20 T96 A12 A14 A18
CW0, GF0 110 245/40R20 T95 A57 KMV S04
e1*2001/116* 110 255/35R20 A01 K1b T93 T97
0406*19-..; 110 255/40R20 A01 K1b T97
e1*2007/46*1218*..
- ab Modelljahr 2013
- incl. Facelift 2016
- mit Radhaus-
Verbreiterungen
Mitsubishi Outlander III 89-99 235/40R20 T96 A12 A14 A18
PHEV 89-99 245/40R20 A01 K1b T95 A56 KOV S04
CW0
e1*2001/116*
0406*17-..
- Plug-in Hybrid
- incl. Facelift 2016
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55236 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr.55017124 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ GT5-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 9 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Peugeot 4007 115,125 245/40R20 K1a K1b K2b T95 T99 A01 A12 A14
V*****, V 115,125 255/35R20 K1c K2b K42 T93 T97 A18 S04
e2*2001/116*0357*..
Peugeot 4008 84-110 245/40R20 K1c K2b K6v A01 A12 A14
B 84-110 255/35R20 K1c K2b K6a K6x A18 A57 S04
e2*2007/46*0115*.. 84-110 255/40R20 K1c K2b K6a K6x
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des
Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme von M+S Reifen, Kennzeichnung mit
§22 55236*02
Piktogramm eines dreigipfligen Berges mit Schneeflocke, Alpine-Symbol) und Tragfähigkeiten der zu
verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zulassungsbescheinigung I) zu
entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchstgeschwindigkeit sind zu
berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55236 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr.55017124 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ GT5-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH

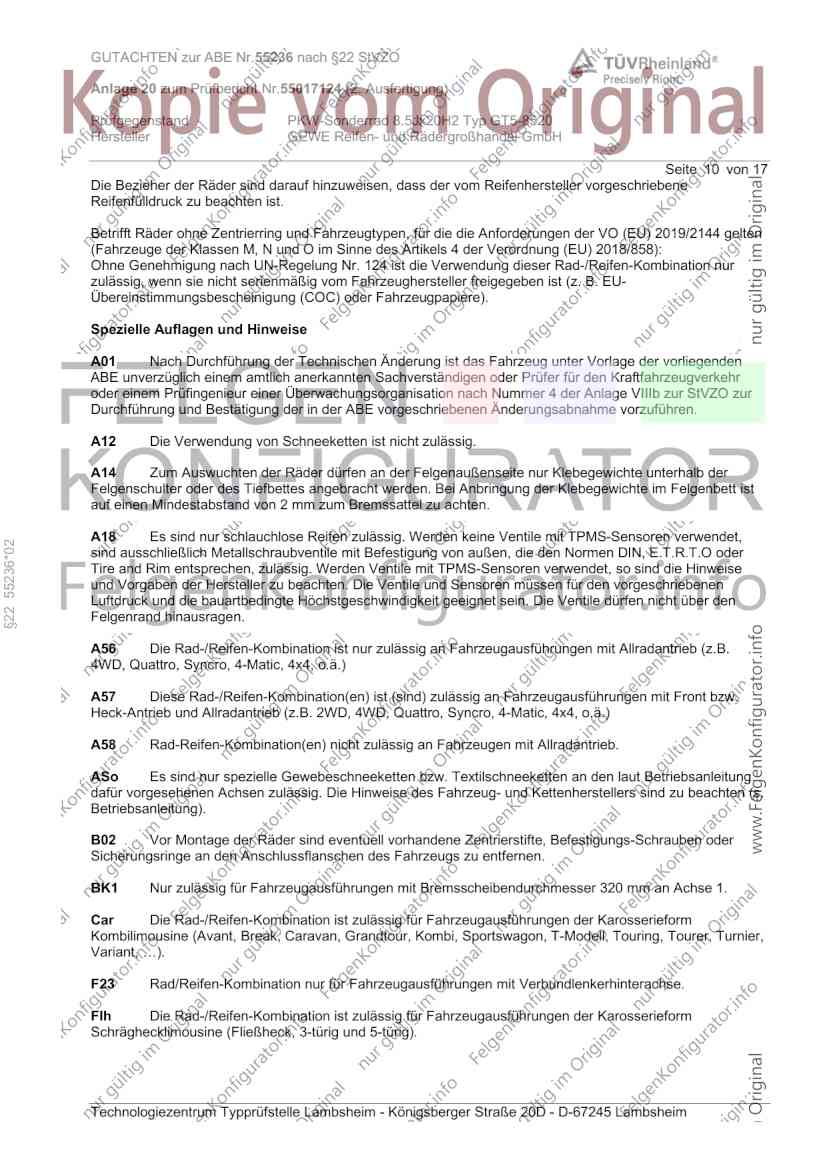

Seite 10 von 17
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr
oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage VIIIb zur StVZO zur
Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
§22 55236*02
sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN, E.T.R.T.O oder
Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die Hinweise
und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen
Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
ASo Es sind nur spezielle Gewebeschneeketten bzw. Textilschneeketten an den laut Betriebsanleitung
dafür vorgesehenen Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten (s.
Betriebsanleitung).
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
BK1 Nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 320 mm an Achse 1.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55236 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr.55017124 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ GT5-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH

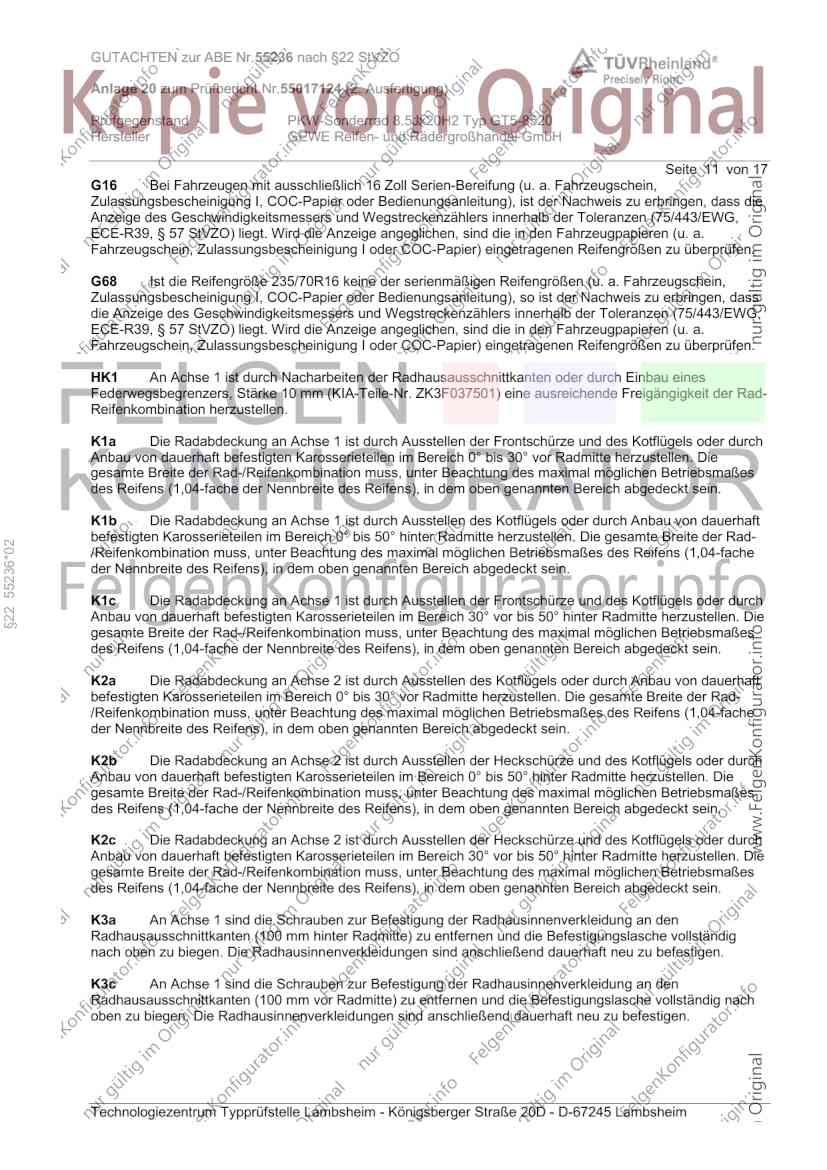

Seite 11 von 17
G16 Bei Fahrzeugen mit ausschließlich 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass die
Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG,
ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G68 Ist die Reifengröße 235/70R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass
die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG,
ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
HK1 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten oder durch Einbau eines
Federwegsbegrenzers, Stärke 10 mm (KIA-Teile-Nr. ZK3F037501) eine ausreichende Freigängigkeit der Rad-
Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
§22 55236*02
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig nach
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55236 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr.55017124 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ GT5-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH

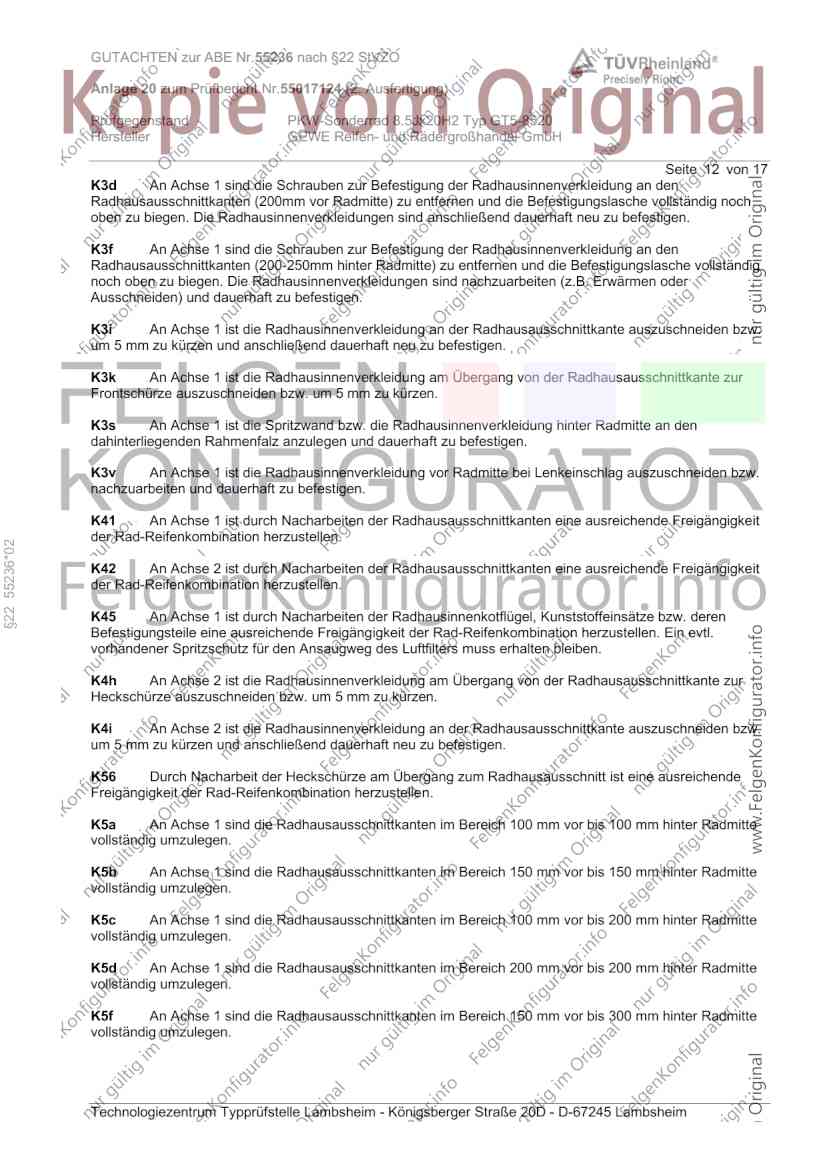

Seite 12 von 17
K3d An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200-250mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
noch oben zu biegen. Die Radhausinnenverkleidungen sind nachzuarbeiten (z.B. Erwärmen oder
Ausschneiden) und dauerhaft zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3k An Achse 1 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante zur
Frontschürze auszuschneiden bzw. um 5 mm zu kürzen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K3v An Achse 1 ist die Radhausinnenverkleidung vor Radmitte bei Lenkeinschlag auszuschneiden bzw.
nachzuarbeiten und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
§22 55236*02
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante zur
Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K5f An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 300 mm hinter Radmitte
vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55236 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr.55017124 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ GT5-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH

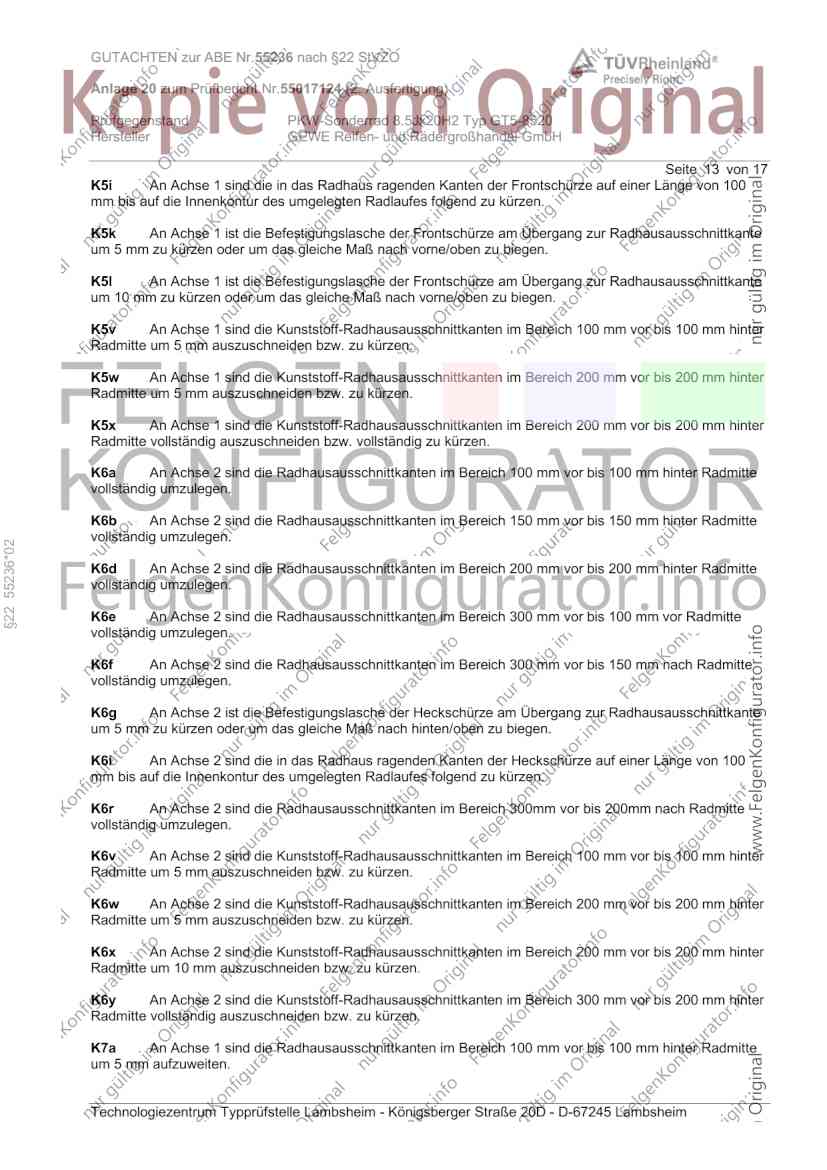

Seite 13 von 17
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von 100
mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausausschnittkante
um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
vollständig umzulegen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
§22 55236*02
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor Radmitte
vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach Radmitte
vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von 100
mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Radmitte
vollständig umzulegen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55236 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr.55017124 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ GT5-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH

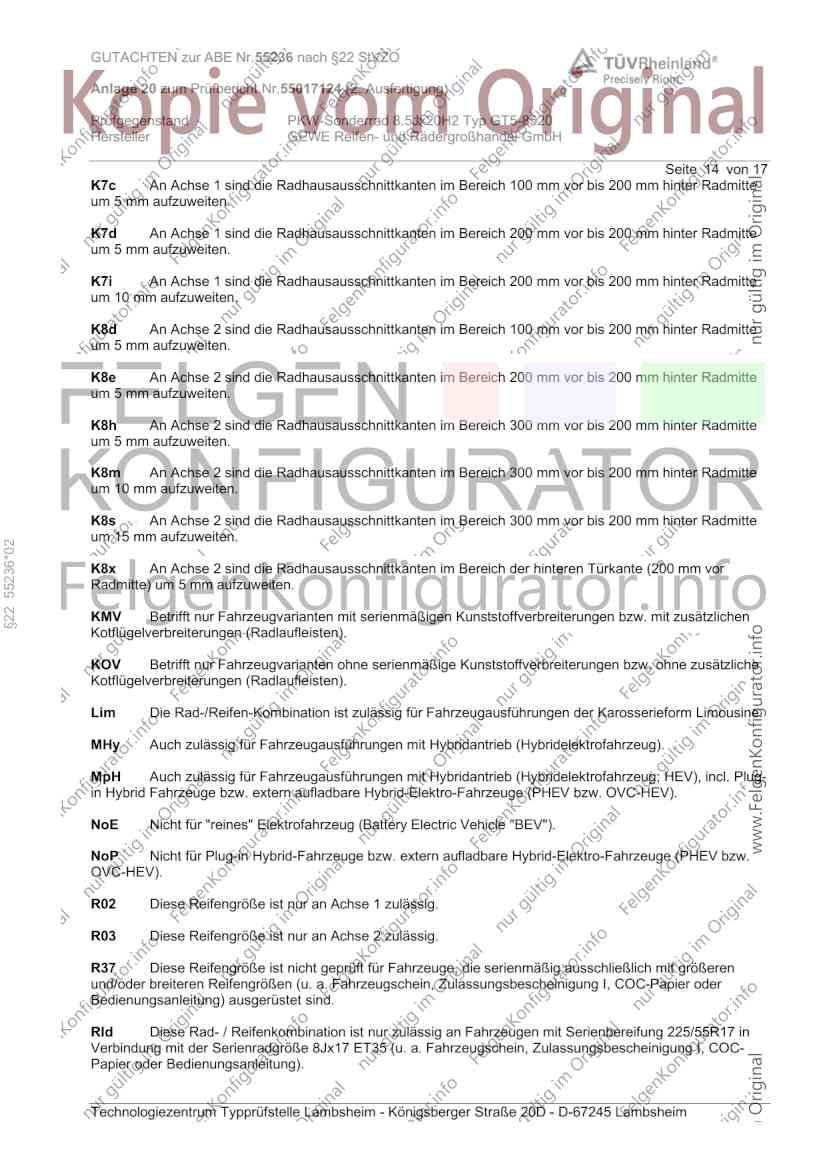

Seite 14 von 17
K7c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 15 mm aufzuweiten.
§22 55236*02
K8x An Achse 2 sind die Radhausausschnittkanten im Bereich der hinteren Türkante (200 mm vor
Radmitte) um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl. Plug-
in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.
Rld Diese Rad- / Reifenkombination ist nur zulässig an Fahrzeugen mit Serienbereifung 225/55R17 in
Verbindung mit der Serienradgröße 8Jx17 ET35 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55236 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr.55017124 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ GT5-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH

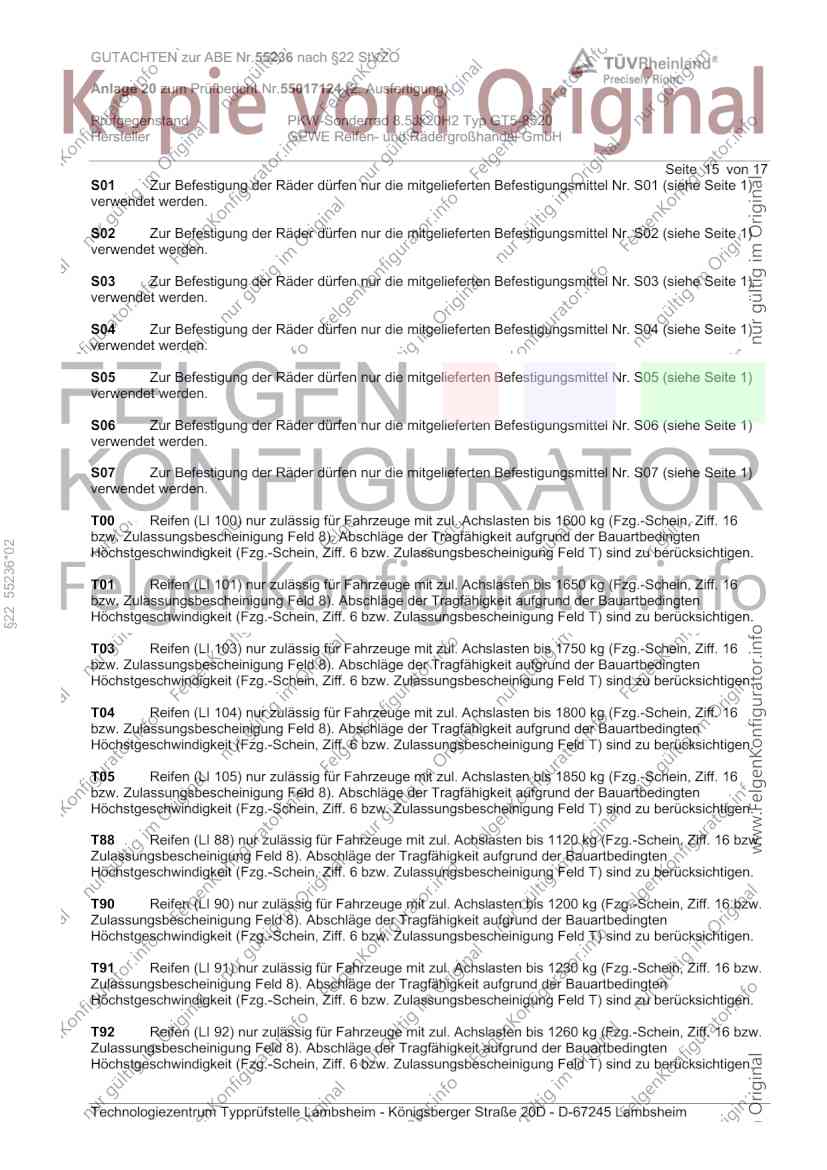

Seite 15 von 17
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe Seite 1)
verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe Seite 1)
verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe Seite 1)
verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§22 55236*02
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T04 Reifen (LI 104) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1800 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T05 Reifen (LI 105) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1850 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55236 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr.55017124 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ GT5-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH

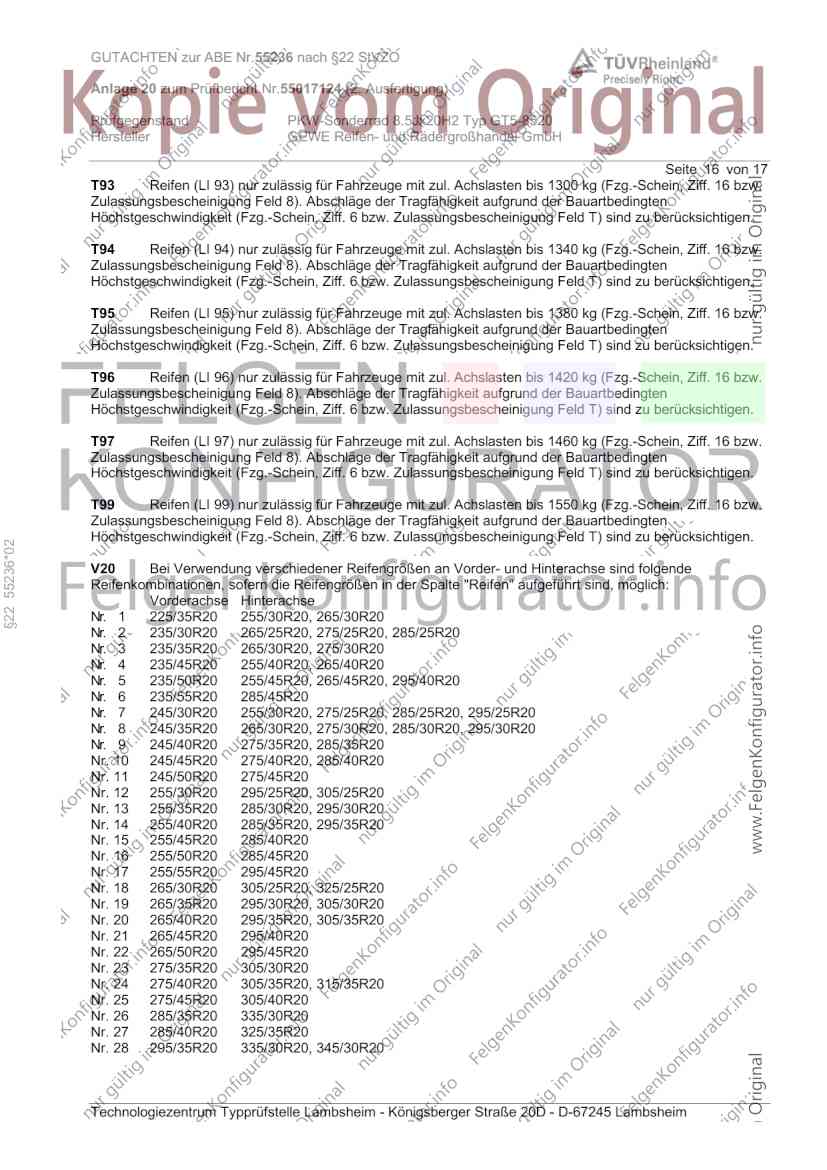

Seite 16 von 17
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
§22 55236*02
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 235/50R20 255/45R20, 265/45R20, 295/40R20
Nr. 6 235/55R20 285/45R20
Nr. 7 245/30R20 255/30R20, 275/25R20, 285/25R20, 295/25R20
Nr. 8 245/35R20 265/30R20, 275/30R20, 285/30R20, 295/30R20
Nr. 9 245/40R20 275/35R20, 285/35R20
Nr. 10 245/45R20 275/40R20, 285/40R20
Nr. 11 245/50R20 275/45R20
Nr. 12 255/30R20 295/25R20, 305/25R20
Nr. 13 255/35R20 285/30R20, 295/30R20
Nr. 14 255/40R20 285/35R20, 295/35R20
Nr. 15 255/45R20 285/40R20
Nr. 16 255/50R20 285/45R20
Nr. 17 255/55R20 295/45R20
Nr. 18 265/30R20 305/25R20, 325/25R20
Nr. 19 265/35R20 295/30R20, 305/30R20
Nr. 20 265/40R20 295/35R20, 305/35R20
Nr. 21 265/45R20 295/40R20
Nr. 22 265/50R20 295/45R20
Nr. 23 275/35R20 305/30R20
Nr. 24 275/40R20 305/35R20, 315/35R20
Nr. 25 275/45R20 305/40R20
Nr. 26 285/35R20 335/30R20
Nr. 27 285/40R20 325/35R20
Nr. 28 295/35R20 335/30R20, 345/30R20
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55236 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr.55017124 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ GT5-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH

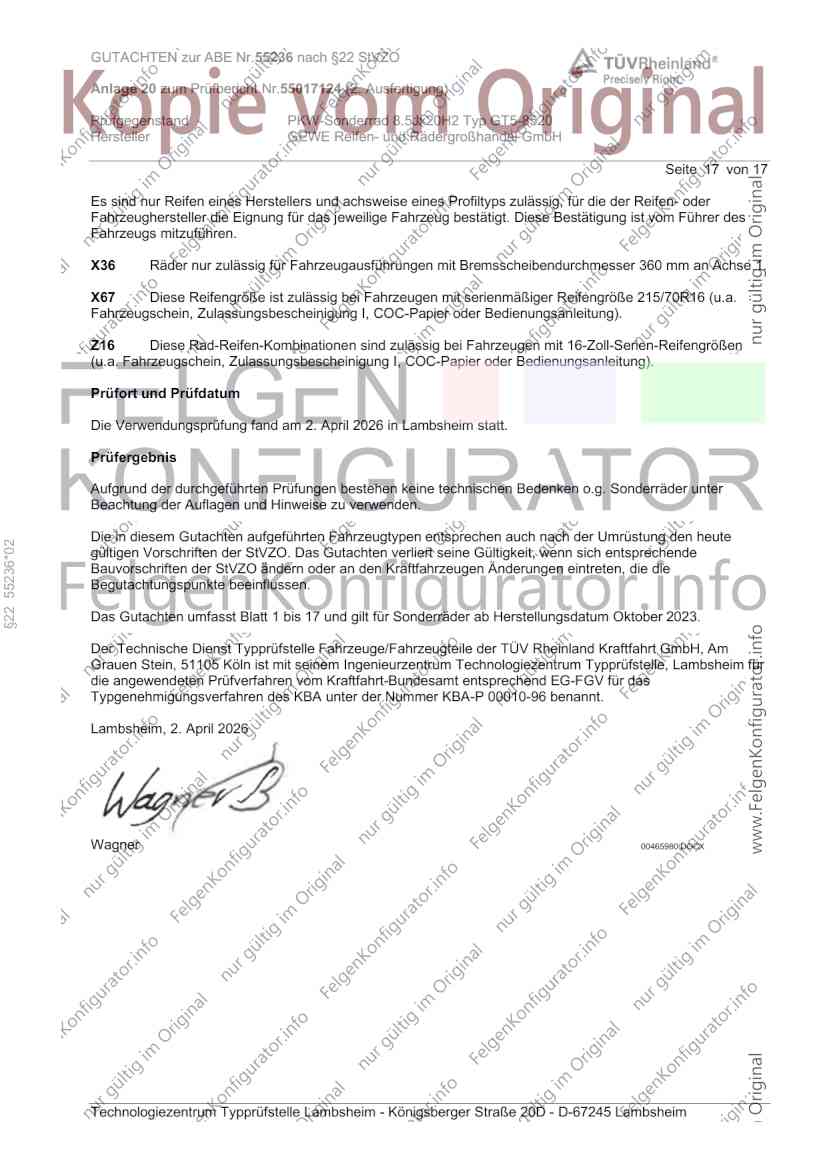

Seite 17 von 17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
X36 Räder nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse 1.
X67 Diese Reifengröße ist zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/70R16 (u.a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 2. April 2026 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
§22 55236*02
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 17 und gilt für Sonderräder ab Herstellungsdatum Oktober 2023.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 2. April 2026
Wagner 00465980.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
