Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 55237 nach §22 StVZO
Nr. : RA-001378-C0-327
Anlage-Nr. : AB3b
Seite : 1 / 16
Auftraggeber : Gewe Reifen- und Rädergroßhandel GmbH
Teiletyp : GT5-9521
Technische Daten, Kurzfassung
Raddaten
Radtyp: GT5-9521
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: TEC-Speedwheels
Montageposition: Hinterachse **)
Radausführung: D3
Radausführungskennz.: GT5-9521, D3
Radgröße: 9½Jx21H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
§22 55237*02
Mittenlochdurchmesser: 66,50 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: *) 950 kg
Reifenabrollumfang: 2350 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
**) Die Verwendung des Rades GT5-9521, D3 ist nur an der Hinterachse zulässig. Das hier
beschriebene Sonderrad ist nur in Kombination mit dem Radtyp GT5-8521, D3 (KBA-Nr. 55239*00) an
der Vorderachse zulässig. Die zulässigen Reifengrößen und Auflagen sind dem separaten Gutachten für
den Radtyp GT5-8521, D3 (KBA-Nr. 55239*00) zu entnehmen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: MERCEDES
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radschraube, Kegel 60°, Gewinde M14x1,5, ZP018 150 Nm
Schaftlänge 28,2 mm
BF2 1+2 Radschraube, Kegel 60°, Gewinde M14x1,5, ZP018 130 Nm
Schaftlänge 28,2 mm
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 55237 nach §22 StVZO
Nr. : RA-001378-C0-327
Anlage-Nr. : AB3b
Seite : 2 / 16
Auftraggeber : Gewe Reifen- und Rädergroßhandel GmbH
Teiletyp : GT5-9521
Typ(en): ABE / EG-Genehmigung(en):
R1EC e1*2007/46*1666*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8½Jx21H2, 9½Jx21H2,
ET35 ET35
120 bis 220 Mercedes E-Klasse 255/30R21 255/30R21 A01) bis A10)
(Coupe, Cabrio; K133) A11) BF1)
Ausführungen mit
kleinsten Serienreifen ab
225/..)
Die Verwendung des Rades GT5-9521, D3 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GT5-8521, D3 (KBA-Nr. 55239*00) an der Vorderachse zulässig (siehe
separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten Reifengrößen
zulässig.
Typ(en): ABE / EG-Genehmigung(en):
R1EC e1*2007/46*1666*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
§22 55237*02
(kW) Vorderachse Hinterachse
8½Jx21H2, 9½Jx21H2,
ET35 ET35
120 bis 270 Mercedes E-Klasse 255/30R21 255/30R21 A01) bis A10)
(Coupe, Cabrio; K133) N265) A11) BF1)
Ausführungen mit
kleinsten Serienreifen ab
245/..)
Die Verwendung des Rades GT5-9521, D3 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GT5-8521, D3 (KBA-Nr. 55239*00) an der Vorderachse zulässig (siehe
separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten Reifengrößen
zulässig.
Typ(en): ABE / EG-Genehmigung(en):
R1ES e1*2007/46*1560*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8½Jx21H2, 9½Jx21H2,
ET35 ET35
143 bis 250 Mercedes E-Klasse All- 245/35R21 245/35R21 A01) bis A10)
Terrain K133) BF1)
Die Verwendung des Rades GT5-9521, D3 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GT5-8521, D3 (KBA-Nr. 55239*00) an der Vorderachse zulässig (siehe
separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten Reifengrößen
zulässig.
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 55237 nach §22 StVZO
Nr. : RA-001378-C0-327
Anlage-Nr. : AB3b
Seite : 3 / 16
Auftraggeber : Gewe Reifen- und Rädergroßhandel GmbH
Teiletyp : GT5-9521
Typ(en): ABE / EG-Genehmigung(en):
R2EW e1*2018/858*00213*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8½Jx21H2, 9½Jx21H2,
ET35 ET35
120 bis 280 Mercedes E-Klasse 245/35R21 245/35R21 A02) bis A10)
(W214, Limousine) N255) T96) A11) B99) BF1) E134)
245/35R21 M+S 245/35R21 M+S A02) bis A10)
T96) W255) A11) B99) BF1) E134)
245/35R21 275/30R21 A01) bis A10)
K02) T98) A11) B99) BF1) E134)
245/35R21 285/30R21 A01) bis A10)
K02) T100) A11) B99) BF1) E134) V00)
245/35R21 HL 285/30R21 A01) bis A10)
K02) A11) B99) BF1) E134) V00)
Die Verwendung des Rades GT5-9521, D3 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GT5-8521, D3 (KBA-Nr. 55239*00) an der Vorderachse zulässig (siehe
separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten Reifengrößen
§22 55237*02
zulässig.
Typ(en): ABE / EG-Genehmigung(en):
R2ES e1*2018/858*00214*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8½Jx21H2, 9½Jx21H2,
ET35 ET35
145 bis 280 Mercedes E-Klasse 245/35R21 245/35R21 A02) bis A10)
(S214, Kombi, nicht All A94a) N255) T96) A11) B99) BF1)
Terrain) 245/35R21 M+S 245/35R21 M+S A02) bis A10)
A94a) T96) W255) A11) B99) BF1)
245/35R21 275/30R21 A01) bis A10)
K02) T98) A11) B99) BF1)
245/35R21 285/30R21 A01) bis A10)
K02) T100) A11) B99) BF1) V00)
245/35R21 HL 285/30R21 A01) bis A10)
K02) A11) B99) BF1) V00)
Die Verwendung des Rades GT5-9521, D3 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GT5-8521, D3 (KBA-Nr. 55239*00) an der Vorderachse zulässig (siehe
separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten Reifengrößen
zulässig.
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 55237 nach §22 StVZO
Nr. : RA-001378-C0-327
Anlage-Nr. : AB3b
Seite : 4 / 16
Auftraggeber : Gewe Reifen- und Rädergroßhandel GmbH
Teiletyp : GT5-9521
Typ(en): ABE / EG-Genehmigung(en):
F2B e1*2007/46*1909*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8½Jx21H2, 9½Jx21H2,
ET35 ET35
80 bis 139 Mercedes EQA, EQB 245/35R21 245/35R21 A01) bis A10)
K02) T96) BF1)
255/35R21 255/35R21 A01) bis A10)
K02) T98) BF1)
Die Verwendung des Rades GT5-9521, D3 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GT5-8521, D3 (KBA-Nr. 55239*00) an der Vorderachse zulässig (siehe
separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten Reifengrößen
zulässig.
Typ(en): ABE / EG-Genehmigung(en):
164G e1*2001/116*0340*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
Vorderachse Hinterachse
§22 55237*02
(kW)
8½Jx21H2, 9½Jx21H2,
ET35 ET35
155 bis 285 Mercedes GL- Klasse 265/45R21 265/45R21 A01) bis A10)
K04) BF1) ER2) N275)
265/45R21 M+S 265/45R21 M+S A01) bis A10)
K04) BF1) ER2)
275/45R21 275/45R21 A01) bis A10)
K04) BF1) ER1)
Die Verwendung des Rades GT5-9521, D3 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GT5-8521, D3 (KBA-Nr. 55239*00) an der Vorderachse zulässig (siehe
separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten Reifengrößen
zulässig.
Typ(en): ABE / EG-Genehmigung(en):
166 e1*2007/46*0598*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8½Jx21H2, 9½Jx21H2,
ET35 ET35
190 bis 335 Mercedes GL- Klasse, 265/45R21 265/45R21 A01) bis A10)
GLS K04) BF1) EF0) ER2) N275)
(Ausführungen ohne
serienmäßige 275/45R21 275/45R21 A01) bis A10)
Radhausverbreiterung) K02) K113) BF1) EF0) ER1)
Die Verwendung des Rades GT5-9521, D3 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GT5-8521, D3 (KBA-Nr. 55239*00) an der Vorderachse zulässig (siehe
separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten Reifengrößen
zulässig.
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 55237 nach §22 StVZO
Nr. : RA-001378-C0-327
Anlage-Nr. : AB3b
Seite : 5 / 16
Auftraggeber : Gewe Reifen- und Rädergroßhandel GmbH
Teiletyp : GT5-9521
Typ(en): ABE / EG-Genehmigung(en):
166 e1*2007/46*0598*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8½Jx21H2, 9½Jx21H2,
ET35 ET35
190 bis 335 Mercedes GL- Klasse, 265/45R21 265/45R21 A02) bis A10)
GLS BF1) EF0) ER2) N275)
(Ausführungen mit
serienmäßiger
Radhausverbreiterung 275/45R21 275/45R21 A01) bis A10)
und Serienreifen K113) BF1) EF0) ER1)
295/40R21)
Die Verwendung des Rades GT5-9521, D3 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GT5-8521, D3 (KBA-Nr. 55239*00) an der Vorderachse zulässig (siehe
separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten Reifengrößen
zulässig.
Typ(en): ABE / EG-Genehmigung(en):
§22 55237*02
F2B e1*2007/46*1909*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8½Jx21H2, 9½Jx21H2,
ET35 ET35
85 bis 165 Mercedes GLA 245/35R21 245/35R21 A01) bis A10)
(H247) K02) A11) BF2)
255/35R21 255/35R21 A01) bis A10)
K02) A11) BF2)
Die Verwendung des Rades GT5-9521, D3 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GT5-8521, D3 (KBA-Nr. 55239*00) an der Vorderachse zulässig (siehe
separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten Reifengrößen
zulässig.
Typ(en): ABE / EG-Genehmigung(en):
F2B e1*2007/46*1909*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8½Jx21H2, 9½Jx21H2,
ET35 ET35
225 bis 310 Mercedes GLA 35 AMG, 245/35R21 245/35R21 A01) bis A10)
GLA 45 AMG, GLA 45 K02) A11a) BF2)
S AMG 255/35R21 255/35R21 A01) bis A10)
(H247) K02) A11a) BF2)
Die Verwendung des Rades GT5-9521, D3 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GT5-8521, D3 (KBA-Nr. 55239*00) an der Vorderachse zulässig (siehe
separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten Reifengrößen
zulässig.
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 55237 nach §22 StVZO
Nr. : RA-001378-C0-327
Anlage-Nr. : AB3b
Seite : 6 / 16
Auftraggeber : Gewe Reifen- und Rädergroßhandel GmbH
Teiletyp : GT5-9521
Typ(en): ABE / EG-Genehmigung(en):
F2B e1*2007/46*1909*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8½Jx21H2, 9½Jx21H2,
ET35 ET35
85 bis 165 Mercedes GLB 245/35R21 245/35R21 A01) bis A10)
(X247) K02) BF2)
255/35R21 255/35R21 A01) bis A10)
K02) BF2)
Die Verwendung des Rades GT5-9521, D3 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GT5-8521, D3 (KBA-Nr. 55239*00) an der Vorderachse zulässig (siehe
separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten Reifengrößen
zulässig.
Typ(en): ABE / EG-Genehmigung(en):
F2B e1*2007/46*1909*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
Vorderachse Hinterachse
§22 55237*02
(kW)
8½Jx21H2, 9½Jx21H2,
ET35 ET35
225 Mercedes GLB 35 AMG 245/35R21 245/35R21 A01) bis A10)
(X247) K02) A11a) BF2)
255/35R21 255/35R21 A01) bis A10)
K02) A11a) BF2)
Die Verwendung des Rades GT5-9521, D3 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GT5-8521, D3 (KBA-Nr. 55239*00) an der Vorderachse zulässig (siehe
separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten Reifengrößen
zulässig.
Typ(en): ABE / EG-Genehmigung(en):
204X e1*2001/116*0480*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8½Jx21H2, 9½Jx21H2,
ET35 ET35
100 bis 243 Mercedes GLC 245/40R21 245/40R21 A02) bis A10)
(X253, ohne A11) BF1)
Verbreiterung)
Die Verwendung des Rades GT5-9521, D3 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GT5-8521, D3 (KBA-Nr. 55239*00) an der Vorderachse zulässig (siehe
separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten Reifengrößen
zulässig.
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 55237 nach §22 StVZO
Nr. : RA-001378-C0-327
Anlage-Nr. : AB3b
Seite : 7 / 16
Auftraggeber : Gewe Reifen- und Rädergroßhandel GmbH
Teiletyp : GT5-9521
Typ(en): ABE / EG-Genehmigung(en):
204X e1*2001/116*0480*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8½Jx21H2, 9½Jx21H2,
ET35 ET35
120 bis 243 Mercedes GLC 245/40R21 245/40R21 A02) bis A10)
(X253, mit N255) A11) BF1)
Verbreiterung) 245/40R21 M+S 245/40R21 M+S A02) bis A10)
A11) BF1)
Die Verwendung des Rades GT5-9521, D3 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GT5-8521, D3 (KBA-Nr. 55239*00) an der Vorderachse zulässig (siehe
separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten Reifengrößen
zulässig.
Typ(en): ABE / EG-Genehmigung(en):
204X e1*2001/116*0480*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
Vorderachse Hinterachse
§22 55237*02
(kW)
8½Jx21H2, 9½Jx21H2,
ET35 ET35
270 bis 287 Mercedes GLC 43 AMG, 245/40R21 M+S 245/40R21 M+S A02) bis A10)
GLC 43 AMG Coupe BF1)
(X253, C253) 255/35R21 255/35R21 A02) bis A10)
BF1)
Die Verwendung des Rades GT5-9521, D3 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GT5-8521, D3 (KBA-Nr. 55239*00) an der Vorderachse zulässig (siehe
separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten Reifengrößen
zulässig.
Typ(en): ABE / EG-Genehmigung(en):
204X e1*2001/116*0480*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8½Jx21H2, 9½Jx21H2,
ET35 ET35
100 bis 243 Mercedes GLC Coupe 245/40R21 245/40R21 A02) bis A10)
(C253, ohne A11) BF1)
Radhausverbreiterungen
an Achse 2)
Die Verwendung des Rades GT5-9521, D3 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GT5-8521, D3 (KBA-Nr. 55239*00) an der Vorderachse zulässig (siehe
separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten Reifengrößen
zulässig.
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 55237 nach §22 StVZO
Nr. : RA-001378-C0-327
Anlage-Nr. : AB3b
Seite : 8 / 16
Auftraggeber : Gewe Reifen- und Rädergroßhandel GmbH
Teiletyp : GT5-9521
Typ(en): ABE / EG-Genehmigung(en):
204X e1*2001/116*0480*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8½Jx21H2, 9½Jx21H2,
ET35 ET35
100 bis 243 Mercedes GLC Coupe 245/40R21 245/40R21 A02) bis A10)
(C253, mit N255) A11) BF1)
Radhausverbreiterungen 245/40R21 M+S 245/40R21 M+S A02) bis A10)
an Achse 2) A11) BF1)
Die Verwendung des Rades GT5-9521, D3 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GT5-8521, D3 (KBA-Nr. 55239*00) an der Vorderachse zulässig (siehe
separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten Reifengrößen
zulässig.
Typ(en): ABE / EG-Genehmigung(en):
R2CGLC e1*2018/858*00186*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
Vorderachse Hinterachse
§22 55237*02
(kW)
8½Jx21H2, 9½Jx21H2,
ET35 ET35
120 bis 270 Mercedes GLC 245/40R21 245/40R21 A02) bis A10)
(X254, ohne A94) A11e) BF1)
Verbreiterung, Mild- 245/40R21 M+S 245/40R21 M+S A02) bis A10)
Hybrid) A94) A11e) BF1)
255/40R21 255/40R21 A02) bis A10)
A94) A11e) BF1)
255/40R21 M+S 255/40R21 M+S A02) bis A10)
A94) A11e) BF1)
235/45R21 265/40R21 A01) bis A10)
A94a) K04) A11e) BF1) V00)
235/45R21 HL 265/40R21 A01) bis A10)
A94a) K04) A11e) BF1) V00)
235/45R21 M+S 265/40R21 M+S A01) bis A10)
A94a) K04) A11e) BF1) V00)
235/45R21 M+S HL 265/40R21 M+S A01) bis A10)
A94a) K04) A11e) BF1) V00)
Die Verwendung des Rades GT5-9521, D3 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GT5-8521, D3 (KBA-Nr. 55239*00) an der Vorderachse zulässig (siehe
separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten Reifengrößen
zulässig.
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 55237 nach §22 StVZO
Nr. : RA-001378-C0-327
Anlage-Nr. : AB3b
Seite : 9 / 16
Auftraggeber : Gewe Reifen- und Rädergroßhandel GmbH
Teiletyp : GT5-9521
Typ(en): ABE / EG-Genehmigung(en):
R2CGLC e1*2018/858*00186*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8½Jx21H2, 9½Jx21H2,
ET35 ET35
120 bis 198 Mercedes GLC 245/40R21 245/40R21 A02) bis A10)
(X254, mit A94) A11e) BF1)
Verbreiterung, Mild- 255/40R21 255/40R21 A02) bis A10)
Hybrid) A94) A11e) BF1)
235/45R21 265/40R21 A02) bis A10)
A94) A11e) BF1) V00)
235/45R21 HL 265/40R21 A02) bis A10)
A94) A11e) BF1) V00)
Die Verwendung des Rades GT5-9521, D3 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GT5-8521, D3 (KBA-Nr. 55239*00) an der Vorderachse zulässig (siehe
separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten Reifengrößen
zulässig.
§22 55237*02
Typ(en): ABE / EG-Genehmigung(en):
R2CGLC e1*2018/858*00186*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8½Jx21H2, 9½Jx21H2,
ET35 ET35
145 bis 185 Mercedes GLC 235/45R21 265/40R21 A02) bis A10)
(X254, mit A94) A11f) BF1) V00)
Verbreiterung, Plug-in- 235/45R21 HL 265/40R21 A02) bis A10)
Hybrid) A94) A11f) BF1) V00)
Die Verwendung des Rades GT5-9521, D3 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GT5-8521, D3 (KBA-Nr. 55239*00) an der Vorderachse zulässig (siehe
separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten Reifengrößen
zulässig.
Typ(en): ABE / EG-Genehmigung(en):
204X e1*2001/116*0480*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8½Jx21H2, 9½Jx21H2,
ET35 ET35
145 Mercedes EQC 235/45R21 255/40R21 A02) bis A10)
BF1)
245/40R21 275/35R21 A02) bis A10)
BF1) V00)
255/40R21 285/35R21 A02) bis A10)
BF1) V00)
Die Verwendung des Rades GT5-9521, D3 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GT5-8521, D3 (KBA-Nr. 55239*00) an der Vorderachse zulässig (siehe
separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten Reifengrößen
zulässig.
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 55237 nach §22 StVZO
Nr. : RA-001378-C0-327
Anlage-Nr. : AB3b
Seite : 10 / 16
Auftraggeber : Gewe Reifen- und Rädergroßhandel GmbH
Teiletyp : GT5-9521
Typ(en): ABE / EG-Genehmigung(en):
164 e1*2001/116*0315*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8½Jx21H2, 9½Jx21H2,
ET35 ET35
140 bis 285 Mercedes ML-Klasse 245/40R21 245/40R21 A01) bis A10)
K04) BF1) N255)
255/40R21 255/40R21 A01) bis A10)
K04) BF1)
Die Verwendung des Rades GT5-9521, D3 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GT5-8521, D3 (KBA-Nr. 55239*00) an der Vorderachse zulässig (siehe
separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten Reifengrößen
zulässig.
Typ(en): ABE / EG-Genehmigung(en):
221 e1*2001/116*0335*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
Vorderachse Hinterachse
§22 55237*02
(kW)
8½Jx21H2, 9½Jx21H2,
ET35 ET35
150 bis 390 Mercedes S-Klasse 245/35R21 245/35R21 A02) bis A10)
(W222, ab Modell 2014) N255) T96) A11) BF1) E98b)
245/35R21 M+S 245/35R21 M+S A02) bis A10)
T96) A11) BF1) E98b)
255/35R21 255/35R21 A02) bis A10)
N265) T98) A11) BF1) E98b) GAP)
255/35R21 M+S 255/35R21 M+S A02) bis A10)
T98) A11) BF1) E98b) GAP)
245/35R21 285/30R21 A01) bis A10)
K04) A11) BF1) E98b) V00)
Die Verwendung des Rades GT5-9521, D3 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GT5-8521, D3 (KBA-Nr. 55239*00) an der Vorderachse zulässig (siehe
separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten Reifengrößen
zulässig.
Typ(en): ABE / EG-Genehmigung(en):
221 e1*2001/116*0335*..
221 AMG e1*2001/116*0396*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8½Jx21H2, 9½Jx21H2,
ET35 ET35
430 bis 463 Mercedes S63 AMG, 255/35R21 M+S 255/35R21 M+S A02) bis A10)
S65 AMG BF1) E98b)
(Limousine, W222)
Die Verwendung des Rades GT5-9521, D3 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GT5-8521, D3 (KBA-Nr. 55239*00) an der Vorderachse zulässig (siehe
separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten Reifengrößen
zulässig.
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 55237 nach §22 StVZO
Nr. : RA-001378-C0-327
Anlage-Nr. : AB3b
Seite : 11 / 16
Auftraggeber : Gewe Reifen- und Rädergroßhandel GmbH
Teiletyp : GT5-9521
Typ(en): ABE / EG-Genehmigung(en):
221 e1*2001/116*0335*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8½Jx21H2, 9½Jx21H2,
ET35 ET35
270 bis 345 Mercedes S-Klasse 245/35R21 245/35R21 A02) bis A10)
Coupe, Cabrio BF1)
(C217, A217) 255/30R21 255/30R21 A02) bis A10)
A94a) BF1) T93)
255/35R21 255/35R21 A02) bis A10)
BF1)
245/35R21 285/30R21 A01) bis A10)
K125) BF1) V00)
Die Verwendung des Rades GT5-9521, D3 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GT5-8521, D3 (KBA-Nr. 55239*00) an der Vorderachse zulässig (siehe
separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten Reifengrößen
zulässig.
§22 55237*02
Typ(en): ABE / EG-Genehmigung(en):
221 e1*2001/116*0335*..
221 AMG e1*2001/116*0396*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8½Jx21H2, 9½Jx21H2,
ET35 ET35
430 bis 463 Mercedes S63 AMG 255/35R21 M+S 255/35R21 M+S A02) bis A10)
Coupe, S65 AMG BF1)
Coupe, S63 AMG Cabrio 255/35R21 285/30R21 A01) bis A10)
(C217, A217) K125) BF1) V00)
Die Verwendung des Rades GT5-9521, D3 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GT5-8521, D3 (KBA-Nr. 55239*00) an der Vorderachse zulässig (siehe
separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten Reifengrößen
zulässig.
Typ(en): ABE / EG-Genehmigung(en):
R2S e1*2007/46*2115*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8½Jx21H2, 9½Jx21H2,
ET35 ET35
210 bis 450 Mercedes S-Klasse 255/35R21 255/35R21 A02) bis A10)
(W223, mit T98) A11) BF1) E130)
Hinterachslenkung bis
4,5°)
Die Verwendung des Rades GT5-9521, D3 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GT5-8521, D3 (KBA-Nr. 55239*00) an der Vorderachse zulässig (siehe
separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten Reifengrößen
zulässig.
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 55237 nach §22 StVZO
Nr. : RA-001378-C0-327
Anlage-Nr. : AB3b
Seite : 12 / 16
Auftraggeber : Gewe Reifen- und Rädergroßhandel GmbH
Teiletyp : GT5-9521
Typ(en): ABE / EG-Genehmigung(en):
E2EQSW e1*2018/858*00035*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8½Jx21H2, 9½Jx21H2,
ET35 ET35
109 bis 135 Mercedes EQS 255/40R21 255/40R21 A02) bis A10)
(V297, A94) BF1) E134a)
Hinterachslenkung 245/40R21 275/35R21 A01) bis A10)
4,5° SA Code 201) K04) BF1) E134a) V00)
255/40R21 285/35R21 A01) bis A10)
K04) BF1) E134a) V00)
Die Verwendung des Rades GT5-9521, D3 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GT5-8521, D3 (KBA-Nr. 55239*00) an der Vorderachse zulässig (siehe
separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten Reifengrößen
zulässig.
Typ(en): ABE / EG-Genehmigung(en):
E2EQSW e1*2018/858*00035*..
§22 55237*02
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8½Jx21H2, 9½Jx21H2,
ET35 ET35
109 bis 135 Mercedes EQS 255/40R21 255/40R21 A02) bis A10)
(V297, A94) BF1) E130a)
Hinterachslenkung 10° 245/40R21 275/35R21 A01) bis A10)
SA Code 216) K04) BF1) E130a) V00)
255/40R21 285/35R21 A01) bis A10)
K04) BF1) E130a) V00)
Die Verwendung des Rades GT5-9521, D3 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GT5-8521, D3 (KBA-Nr. 55239*00) an der Vorderachse zulässig (siehe
separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten Reifengrößen
zulässig.
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich,
wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle >Tragfähigkeitskennzahl und Geschwindigkeitssymbol< zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie nicht
zulässig.
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 55237 nach §22 StVZO
Nr. : RA-001378-C0-327
Anlage-Nr. : AB3b
Seite : 13 / 16
Auftraggeber : Gewe Reifen- und Rädergroßhandel GmbH
Teiletyp : GT5-9521
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht über
die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei Verwendung
des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem Abrollumfang zulässig
§22 55237*02
sind. Es müssen die serienmäßigen Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen an der Außen (Designseite) - und Innenseite nur mit Klebegewichten
ausgewuchtet werden. Je nach Bremsausstattung kann die Anbringung von Wuchtgewichten
unterhalb des Felgentiefbetts und/oder der Felgenschulter eingeschränkt sein.
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass sind
Fahrzeuge (FZ), die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 " Hybr. ....",
eingetragen haben.
A11a) Auch zulässig an Fahrzeugen mit Mild-Hybrid Antrieb, dass sind Fahrzeuge (FZ), die in der
Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 " Hybr. ....", eingetragen haben.
A11e) Nur zulässig an Fahrzeugen mit Mild-Hybrid Antrieb, dass sind Fahrzeuge (FZ), die in der
Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 " Hybr. ....", eingetragen haben.
A11f) Nur zulässig an Fahrzeugen mit Plug-in-Hybrid, dass sind Fahrzeuge (FZ), die in der
Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 " Hybr. ....", eingetragen haben.
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur auf
den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des Fahrzeugherstellers).
A94a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur auf
den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des Fahrzeugherstellers).
B99) Zulässig an Fahrzeug-Ausführungen mit folgender Bremsanlage:
" Achse 1: 4-Kolben Festsattel mit belüfteter und gelochter Bremsscheibe Ø 370x36 mm
" Achse 2: 1-Kolben Faustsattel mit belüfteter Bremsscheibe Ø 300x22 mm

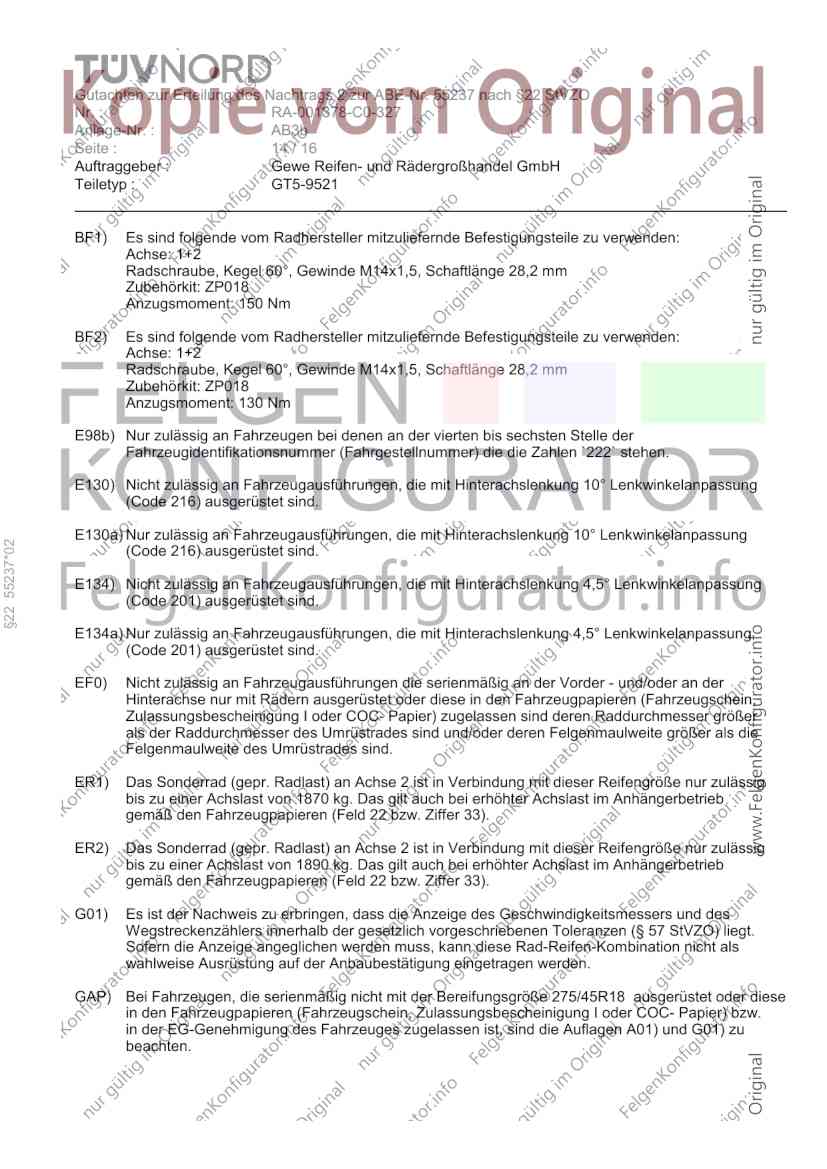

Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 55237 nach §22 StVZO
Nr. : RA-001378-C0-327
Anlage-Nr. : AB3b
Seite : 14 / 16
Auftraggeber : Gewe Reifen- und Rädergroßhandel GmbH
Teiletyp : GT5-9521
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 28,2 mm
Zubehörkit: ZP018
Anzugsmoment: 150 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 28,2 mm
Zubehörkit: ZP018
Anzugsmoment: 130 Nm
E98b) Nur zulässig an Fahrzeugen bei denen an der vierten bis sechsten Stelle der
Fahrzeugidentifikationsnummer (Fahrgestellnummer) die die Zahlen `222` stehen.
E130) Nicht zulässig an Fahrzeugausführungen, die mit Hinterachslenkung 10° Lenkwinkelanpassung
(Code 216) ausgerüstet sind.
E130a) Nur zulässig an Fahrzeugausführungen, die mit Hinterachslenkung 10° Lenkwinkelanpassung
§22 55237*02
(Code 216) ausgerüstet sind.
E134) Nicht zulässig an Fahrzeugausführungen, die mit Hinterachslenkung 4,5° Lenkwinkelanpassung
(Code 201) ausgerüstet sind.
E134a) Nur zulässig an Fahrzeugausführungen, die mit Hinterachslenkung 4,5° Lenkwinkelanpassung
(Code 201) ausgerüstet sind.
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) zugelassen sind deren Raddurchmesser größer
als der Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
ER1) Das Sonderrad (gepr. Radlast) an Achse 2 ist in Verbindung mit dieser Reifengröße nur zulässig
bis zu einer Achslast von 1870 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb
gemäß den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
ER2) Das Sonderrad (gepr. Radlast) an Achse 2 ist in Verbindung mit dieser Reifengröße nur zulässig
bis zu einer Achslast von 1890 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb
gemäß den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO) liegt.
Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination nicht als
wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
GAP) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 275/45R18 ausgerüstet oder diese
in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.

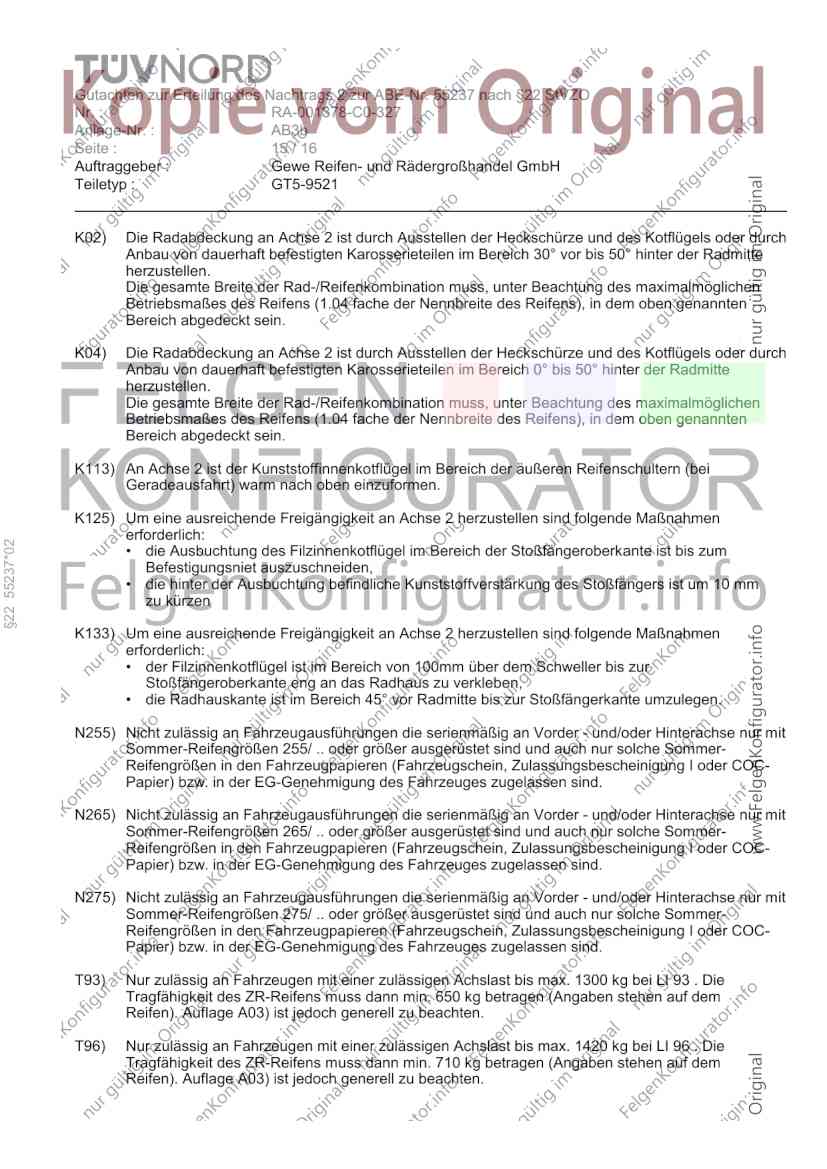

Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 55237 nach §22 StVZO
Nr. : RA-001378-C0-327
Anlage-Nr. : AB3b
Seite : 15 / 16
Auftraggeber : Gewe Reifen- und Rädergroßhandel GmbH
Teiletyp : GT5-9521
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K113) An Achse 2 ist der Kunststoffinnenkotflügel im Bereich der äußeren Reifenschultern (bei
Geradeausfahrt) warm nach oben einzuformen.
K125) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
§22 55237*02
" die Ausbuchtung des Filzinnenkotflügel im Bereich der Stoßfängeroberkante ist bis zum
Befestigungsniet auszuschneiden,
" die hinter der Ausbuchtung befindliche Kunststoffverstärkung des Stoßfängers ist um 10 mm
zu kürzen
K133) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
" der Filzinnenkotflügel ist im Bereich von 100mm über dem Schweller bis zur
Stoßfängeroberkante eng an das Radhaus zu verkleben,
" die Radhauskante ist im Bereich 45° vor Radmitte bis zur Stoßfängerkante umzulegen.
N255) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse nur mit
Sommer-Reifengrößen 255/ .. oder größer ausgerüstet sind und auch nur solche Sommer-
Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N265) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse nur mit
Sommer-Reifengrößen 265/ .. oder größer ausgerüstet sind und auch nur solche Sommer-
Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N275) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse nur mit
Sommer-Reifengrößen 275/ .. oder größer ausgerüstet sind und auch nur solche Sommer-
Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
T93) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1300 kg bei LI 93 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 650 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T96) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1420 kg bei LI 96 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 710 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.

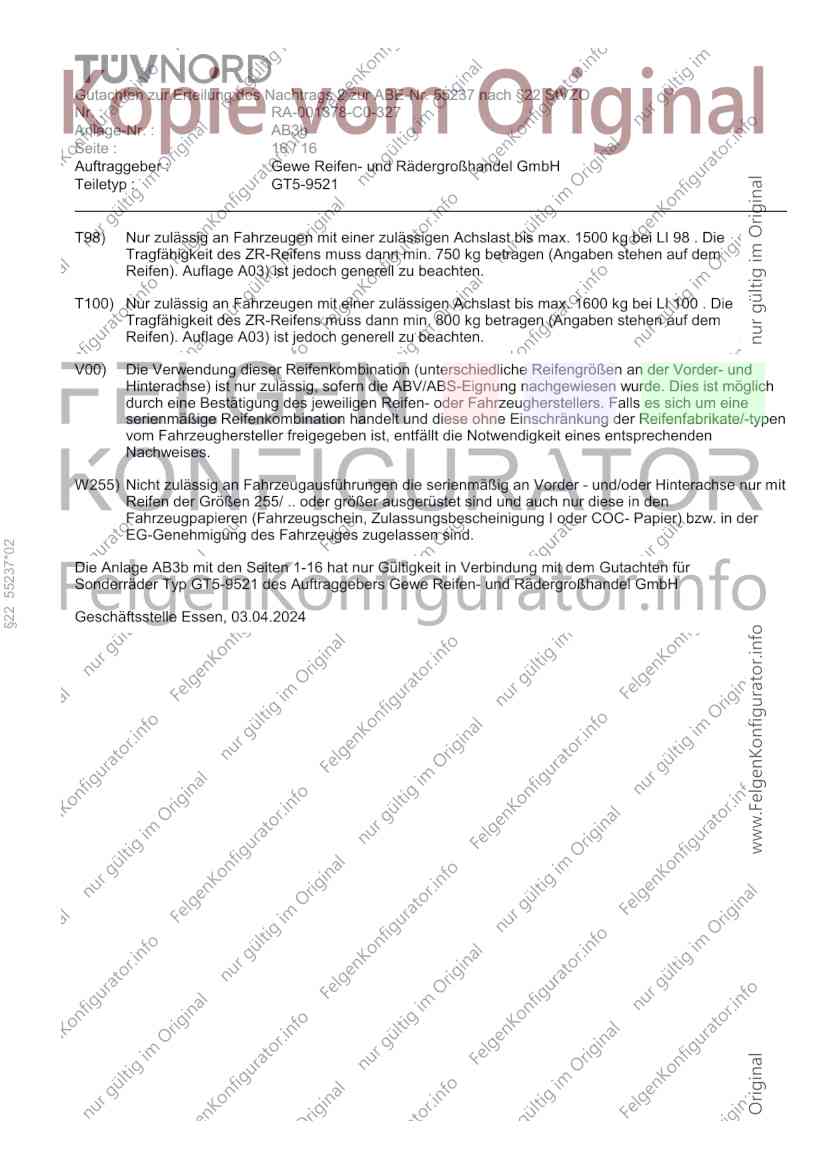

Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 55237 nach §22 StVZO
Nr. : RA-001378-C0-327
Anlage-Nr. : AB3b
Seite : 16 / 16
Auftraggeber : Gewe Reifen- und Rädergroßhandel GmbH
Teiletyp : GT5-9521
T98) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1500 kg bei LI 98 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 750 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T100) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1600 kg bei LI 100 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 800 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder- und
Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde. Dies ist möglich
durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers. Falls es sich um eine
serienmäßige Reifenkombination handelt und diese ohne Einschränkung der Reifenfabrikate/-typen
vom Fahrzeughersteller freigegeben ist, entfällt die Notwendigkeit eines entsprechenden
Nachweises.
W255) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse nur mit
Reifen der Größen 255/ .. oder größer ausgerüstet sind und auch nur diese in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der
EG-Genehmigung des Fahrzeuges zugelassen sind.
§22 55237*02
Die Anlage AB3b mit den Seiten 1-16 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ GT5-9521 des Auftraggebers Gewe Reifen- und Rädergroßhandel GmbH
Geschäftsstelle Essen, 03.04.2024
