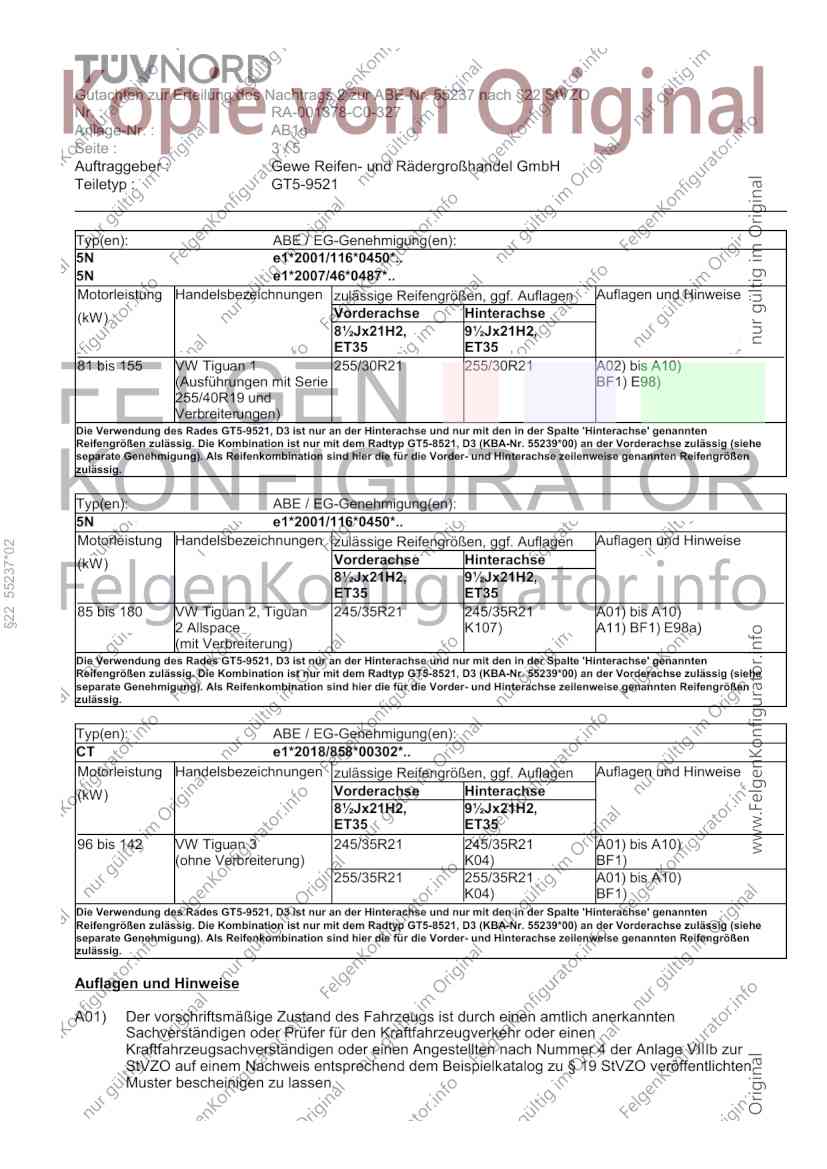

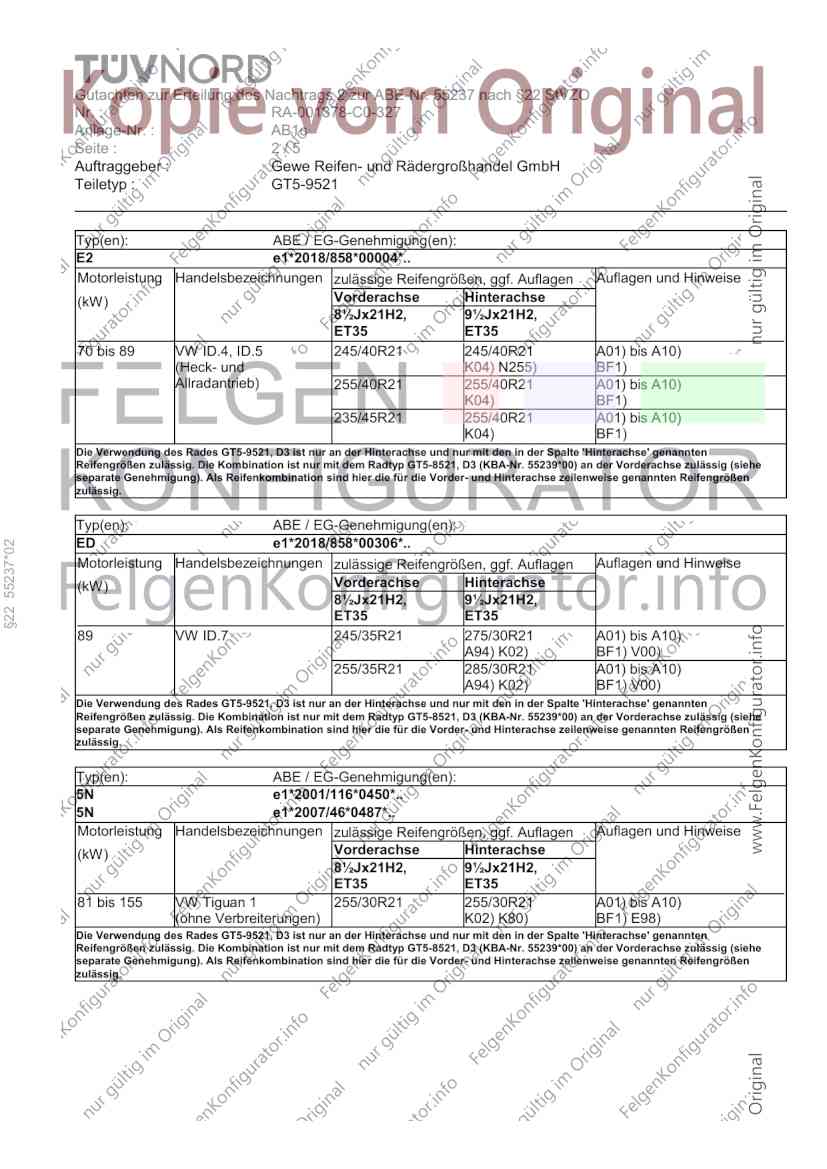

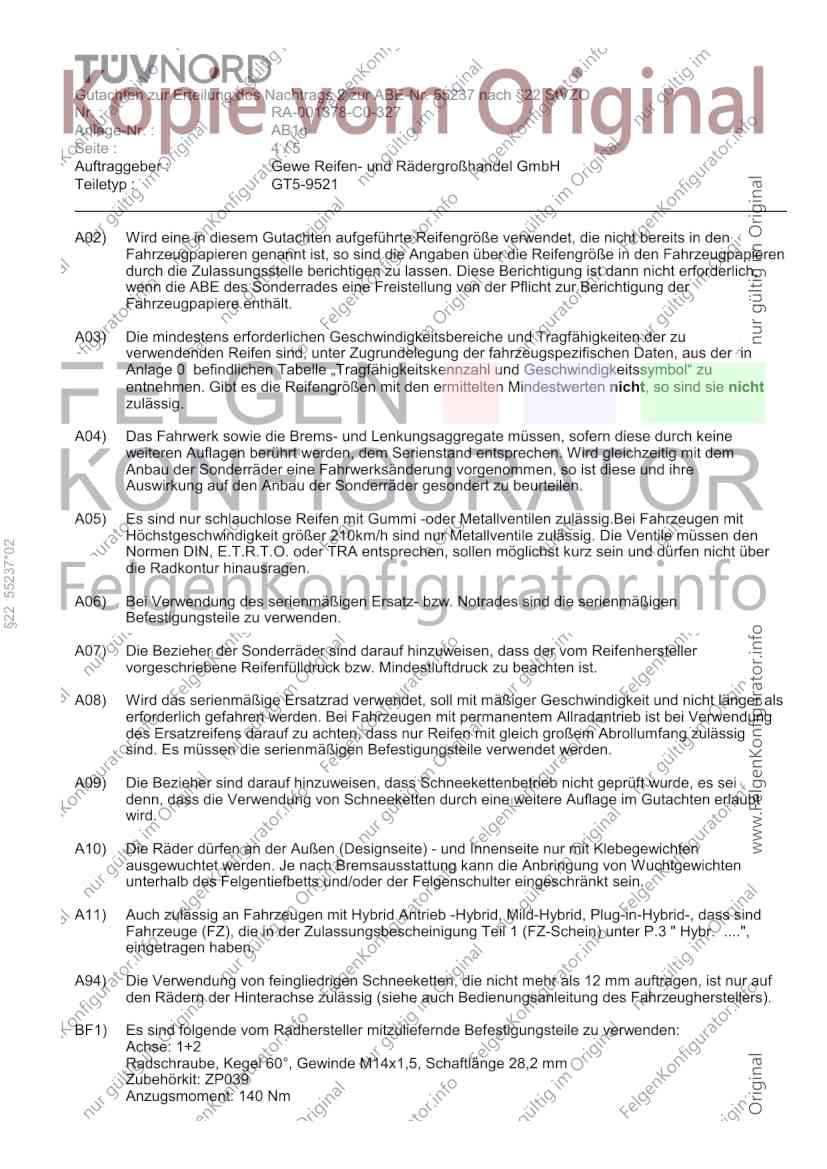

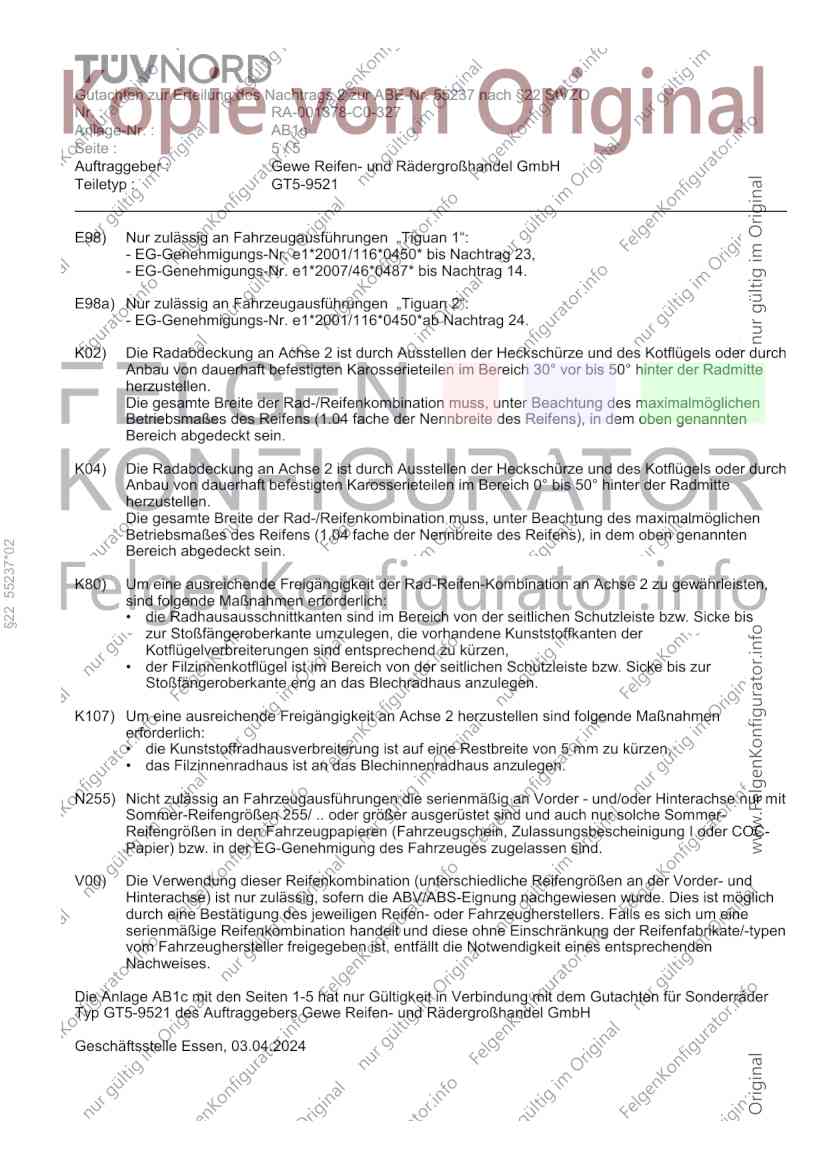

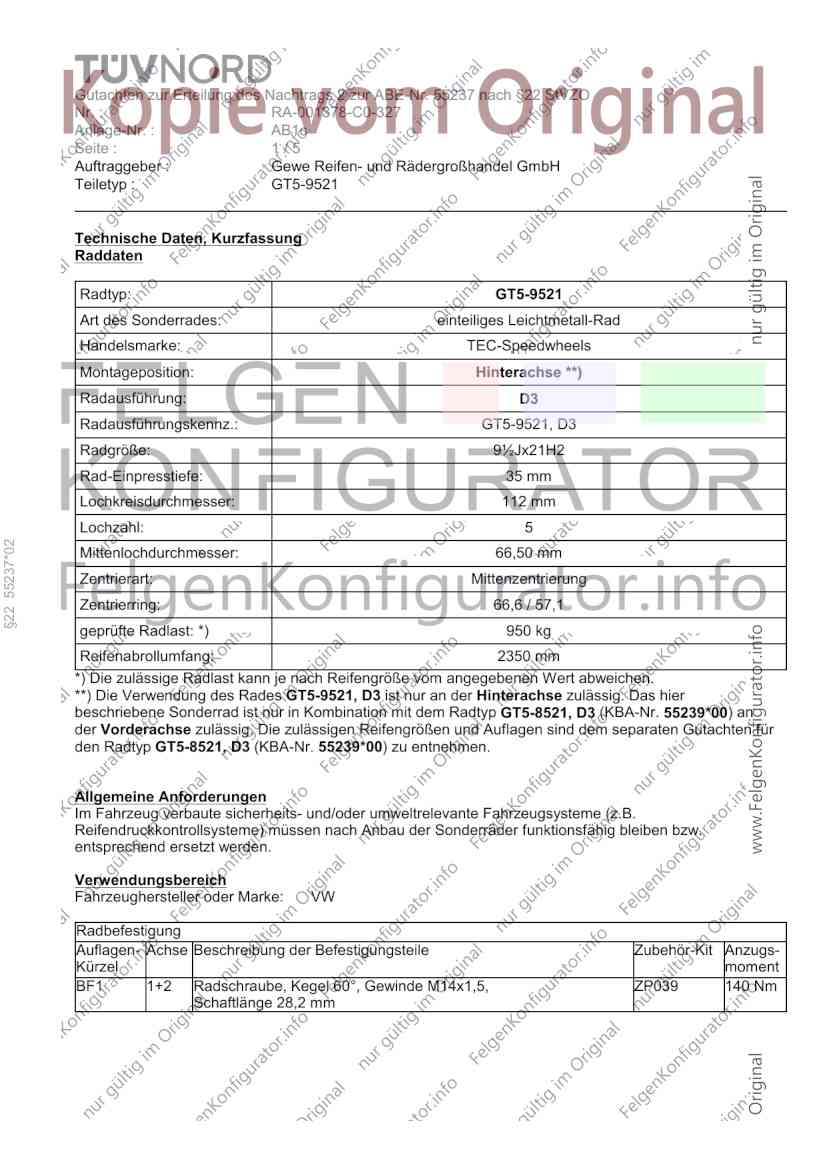

Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 55237 nach §22 StVZO
Nr. : RA-001378-C0-327
Anlage-Nr. : AB1c
Seite : 1/5
Auftraggeber : Gewe Reifen- und Rädergroßhandel GmbH
Teiletyp : GT5-9521
Technische Daten, Kurzfassung
Raddaten
Radtyp: GT5-9521
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: TEC-Speedwheels
Montageposition: Hinterachse **)
Radausführung: D3
Radausführungskennz.: GT5-9521, D3
Radgröße: 9½Jx21H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
§22 55237*02
Mittenlochdurchmesser: 66,50 mm
Zentrierart: Mittenzentrierung
Zentrierring: 66,6 / 57,1
geprüfte Radlast: *) 950 kg
Reifenabrollumfang: 2350 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
**) Die Verwendung des Rades GT5-9521, D3 ist nur an der Hinterachse zulässig. Das hier
beschriebene Sonderrad ist nur in Kombination mit dem Radtyp GT5-8521, D3 (KBA-Nr. 55239*00) an
der Vorderachse zulässig. Die zulässigen Reifengrößen und Auflagen sind dem separaten Gutachten für
den Radtyp GT5-8521, D3 (KBA-Nr. 55239*00) zu entnehmen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: VW
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radschraube, Kegel 60°, Gewinde M14x1,5, ZP039 140 Nm
Schaftlänge 28,2 mm
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 55237 nach §22 StVZO
Nr. : RA-001378-C0-327
Anlage-Nr. : AB1c
Seite : 2/5
Auftraggeber : Gewe Reifen- und Rädergroßhandel GmbH
Teiletyp : GT5-9521
Typ(en): ABE / EG-Genehmigung(en):
E2 e1*2018/858*00004*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8½Jx21H2, 9½Jx21H2,
ET35 ET35
70 bis 89 VW ID.4, ID.5 245/40R21 245/40R21 A01) bis A10)
(Heck- und K04) N255) BF1)
Allradantrieb) 255/40R21 255/40R21 A01) bis A10)
K04) BF1)
235/45R21 255/40R21 A01) bis A10)
K04) BF1)
Die Verwendung des Rades GT5-9521, D3 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GT5-8521, D3 (KBA-Nr. 55239*00) an der Vorderachse zulässig (siehe
separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten Reifengrößen
zulässig.
Typ(en): ABE / EG-Genehmigung(en):
ED e1*2018/858*00306*..
§22 55237*02
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8½Jx21H2, 9½Jx21H2,
ET35 ET35
89 VW ID.7 245/35R21 275/30R21 A01) bis A10)
A94) K02) BF1) V00)
255/35R21 285/30R21 A01) bis A10)
A94) K02) BF1) V00)
Die Verwendung des Rades GT5-9521, D3 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GT5-8521, D3 (KBA-Nr. 55239*00) an der Vorderachse zulässig (siehe
separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten Reifengrößen
zulässig.
Typ(en): ABE / EG-Genehmigung(en):
5N e1*2001/116*0450*..
5N e1*2007/46*0487*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8½Jx21H2, 9½Jx21H2,
ET35 ET35
81 bis 155 VW Tiguan 1 255/30R21 255/30R21 A01) bis A10)
(ohne Verbreiterungen) K02) K80) BF1) E98)
Die Verwendung des Rades GT5-9521, D3 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GT5-8521, D3 (KBA-Nr. 55239*00) an der Vorderachse zulässig (siehe
separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten Reifengrößen
zulässig.
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 55237 nach §22 StVZO
Nr. : RA-001378-C0-327
Anlage-Nr. : AB1c
Seite : 3/5
Auftraggeber : Gewe Reifen- und Rädergroßhandel GmbH
Teiletyp : GT5-9521
Typ(en): ABE / EG-Genehmigung(en):
5N e1*2001/116*0450*..
5N e1*2007/46*0487*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8½Jx21H2, 9½Jx21H2,
ET35 ET35
81 bis 155 VW Tiguan 1 255/30R21 255/30R21 A02) bis A10)
(Ausführungen mit Serie BF1) E98)
255/40R19 und
Verbreiterungen)
Die Verwendung des Rades GT5-9521, D3 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GT5-8521, D3 (KBA-Nr. 55239*00) an der Vorderachse zulässig (siehe
separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten Reifengrößen
zulässig.
Typ(en): ABE / EG-Genehmigung(en):
5N e1*2001/116*0450*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
§22 55237*02
(kW) Vorderachse Hinterachse
8½Jx21H2, 9½Jx21H2,
ET35 ET35
85 bis 180 VW Tiguan 2, Tiguan 245/35R21 245/35R21 A01) bis A10)
2 Allspace K107) A11) BF1) E98a)
(mit Verbreiterung)
Die Verwendung des Rades GT5-9521, D3 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GT5-8521, D3 (KBA-Nr. 55239*00) an der Vorderachse zulässig (siehe
separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten Reifengrößen
zulässig.
Typ(en): ABE / EG-Genehmigung(en):
CT e1*2018/858*00302*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8½Jx21H2, 9½Jx21H2,
ET35 ET35
96 bis 142 VW Tiguan 3 245/35R21 245/35R21 A01) bis A10)
(ohne Verbreiterung) K04) BF1)
255/35R21 255/35R21 A01) bis A10)
K04) BF1)
Die Verwendung des Rades GT5-9521, D3 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GT5-8521, D3 (KBA-Nr. 55239*00) an der Vorderachse zulässig (siehe
separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten Reifengrößen
zulässig.
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 55237 nach §22 StVZO
Nr. : RA-001378-C0-327
Anlage-Nr. : AB1c
Seite : 4/5
Auftraggeber : Gewe Reifen- und Rädergroßhandel GmbH
Teiletyp : GT5-9521
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich,
wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle >Tragfähigkeitskennzahl und Geschwindigkeitssymbol< zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie nicht
zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
§22 55237*02
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht über
die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei Verwendung
des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem Abrollumfang zulässig
sind. Es müssen die serienmäßigen Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen an der Außen (Designseite) - und Innenseite nur mit Klebegewichten
ausgewuchtet werden. Je nach Bremsausstattung kann die Anbringung von Wuchtgewichten
unterhalb des Felgentiefbetts und/oder der Felgenschulter eingeschränkt sein.
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass sind
Fahrzeuge (FZ), die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 " Hybr. ....",
eingetragen haben.
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur auf
den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des Fahrzeugherstellers).
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 28,2 mm
Zubehörkit: ZP039
Anzugsmoment: 140 Nm
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 55237 nach §22 StVZO
Nr. : RA-001378-C0-327
Anlage-Nr. : AB1c
Seite : 5/5
Auftraggeber : Gewe Reifen- und Rädergroßhandel GmbH
Teiletyp : GT5-9521
E98) Nur zulässig an Fahrzeugausführungen >Tiguan 1<:
- EG-Genehmigungs-Nr. e1*2001/116*0450* bis Nachtrag 23,
- EG-Genehmigungs-Nr. e1*2007/46*0487* bis Nachtrag 14.
E98a) Nur zulässig an Fahrzeugausführungen >Tiguan 2<:
- EG-Genehmigungs-Nr. e1*2001/116*0450*ab Nachtrag 24.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
§22 55237*02
Bereich abgedeckt sein.
K80) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu gewährleisten,
sind folgende Maßnahmen erforderlich:
" die Radhausausschnittkanten sind im Bereich von der seitlichen Schutzleiste bzw. Sicke bis
zur Stoßfängeroberkante umzulegen, die vorhandene Kunststoffkanten der
Kotflügelverbreiterungen sind entsprechend zu kürzen,
" der Filzinnenkotflügel ist im Bereich von der seitlichen Schutzleiste bzw. Sicke bis zur
Stoßfängeroberkante eng an das Blechradhaus anzulegen.
K107) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
" die Kunststoffradhausverbreiterung ist auf eine Restbreite von 5 mm zu kürzen,
" das Filzinnenradhaus ist an das Blechinnenradhaus anzulegen.
N255) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse nur mit
Sommer-Reifengrößen 255/ .. oder größer ausgerüstet sind und auch nur solche Sommer-
Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder- und
Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde. Dies ist möglich
durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers. Falls es sich um eine
serienmäßige Reifenkombination handelt und diese ohne Einschränkung der Reifenfabrikate/-typen
vom Fahrzeughersteller freigegeben ist, entfällt die Notwendigkeit eines entsprechenden
Nachweises.
Die Anlage AB1c mit den Seiten 1-5 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ GT5-9521 des Auftraggebers Gewe Reifen- und Rädergroßhandel GmbH
Geschäftsstelle Essen, 03.04.2024
