Gutachten zur Erteilung des Nachtrags 0 zur ABE-Nr. 52365
Nr. : RA-000990-A0-327
Anlage-Nr. : 1a

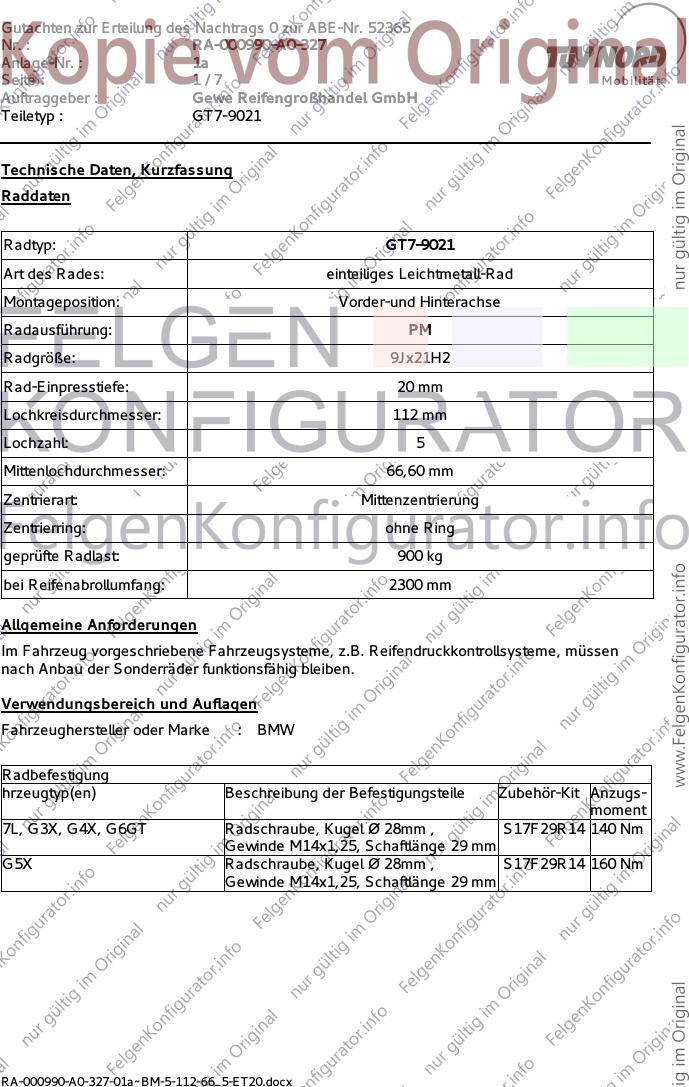

Seite : 1/7 Mo b i l i t ä t
Auftraggeber : Gewe Reifengroßhandel GmbH
Teiletyp : GT7-9021

Technische Daten, Kurzfassung
Raddaten

Radtyp: GT7-9021
Art des Rades: einteiliges Leichtmetall-Rad
Montageposition: Vorder-und Hinterachse
Radausführung: PM
Radgröße: 9Jx21H2
Rad-Einpresstiefe: 20 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 66,60 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: 900 kg
bei Reifenabrollumfang: 2300 mm

Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.

Verwendungsbereich und Auflagen
Fahrzeughersteller oder Marke : BMW

Radbefestigung
hrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
7L, G3X, G4X, G6GT Radschraube, Kugel Ø 28mm , S17F29R14 140 Nm
Gewinde M14x1,25, Schaftlänge 29 mm
G5X Radschraube, Kugel Ø 28mm , S17F29R14 160 Nm
Gewinde M14x1,25, Schaftlänge 29 mm

RA-000990-A0-327-01a~BM-5-112-66_5-ET20.docx
Gutachten zur Erteilung des Nachtrags 0 zur ABE-Nr. 52365
Nr. : RA-000990-A0-327
Anlage-Nr. : 1a
Seite : 2/7 Mo b i l i t ä t
Auftraggeber : Gewe Reifengroßhandel GmbH
Teiletyp : GT7-9021

Typ(en): ABE / EG-Genehmigung(en):
G6GT e1*2007/46*1791*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 265 BMW 6er GT 245/35R21 A02) bis A10)
A01)K04)T96)

265/30R21
A01)K01)K04)T96)

275/30R21
A01)K01)K04)

zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
245/35R21 275/30R21 A01) bis A10)
K04) V00)

Typ(en): ABE / EG-Genehmigung(en):
7L e1*2007/46*0276*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
155 bis 330 BMW 7er 245/35R21 A02) bis A10)
(Baureihe G11) A01)K04)

255/35R21
A01)G01)K03)K04)K13)

265/30R21
A01)K03)K04)

zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
245/35R21 275/30R21 A01) bis A10)
K04)K28) V00)

Typ(en): ABE / EG-Genehmigung(en):
G3X e1*2007/46*1797*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 195 BMW X3 245/35R21 A02) bis A10)
A01)K03)K04)

RA-000990-A0-327-01a~BM-5-112-66_5-ET20.docx
Gutachten zur Erteilung des Nachtrags 0 zur ABE-Nr. 52365
Nr. : RA-000990-A0-327
Anlage-Nr. : 1a

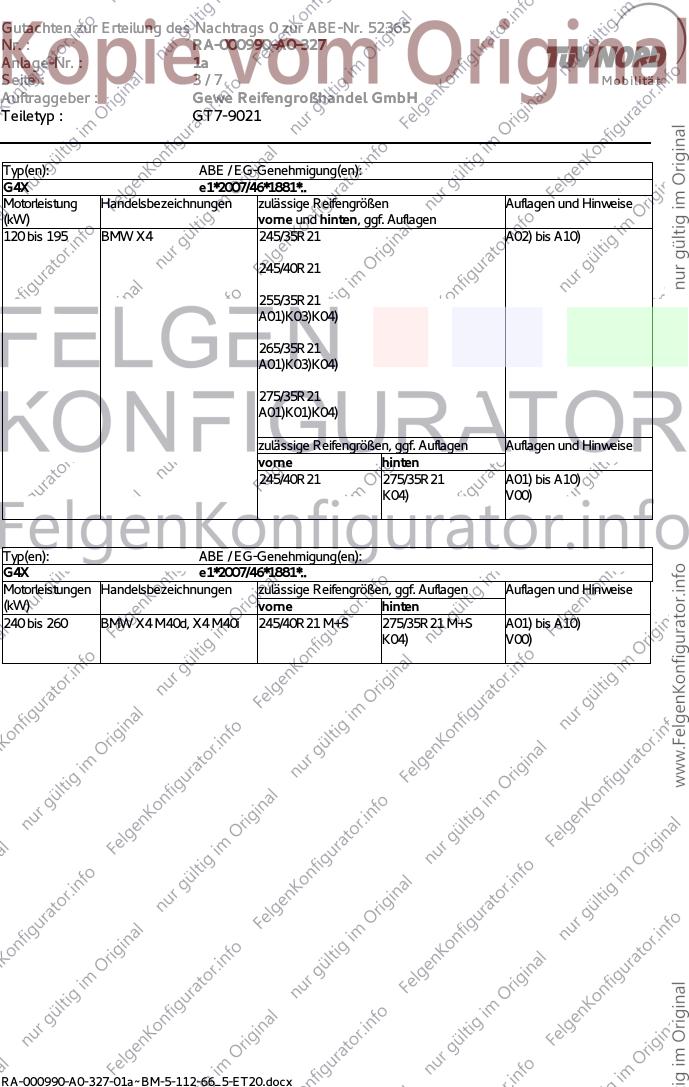

Seite : 3/7 Mo b i l i t ä t
Auftraggeber : Gewe Reifengroßhandel GmbH
Teiletyp : GT7-9021

Typ(en): ABE / EG-Genehmigung(en):
G4X e1*2007/46*1881*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 195 BMW X4 245/35R21 A02) bis A10)

245/40R21

255/35R21
A01)K03)K04)

265/35R21
A01)K03)K04)

275/35R21
A01)K01)K04)

zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
245/40R21 275/35R21 A01) bis A10)
K04) V00)

Typ(en): ABE / EG-Genehmigung(en):
G4X e1*2007/46*1881*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) vorne hinten
240 bis 260 BMW X4 M40d, X4 M40i 245/40R21 M+S 275/35R21 M+S A01) bis A10)
K04) V00)

RA-000990-A0-327-01a~BM-5-112-66_5-ET20.docx
Gutachten zur Erteilung des Nachtrags 0 zur ABE-Nr. 52365
Nr. : RA-000990-A0-327
Anlage-Nr. : 1a
Seite : 4/7 Mo b i l i t ä t
Auftraggeber : Gewe Reifengroßhandel GmbH
Teiletyp : GT7-9021

Typ(en): ABE / EG-Genehmigung(en):
G5X e1*2007/46*1918*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
183 bis 294 BMW X5 255/40R21 A02) bis A10)
N265)T102)

255/45R21
N265)ER1)T105)

265/35R21
A01)GGX)K01)N275)T101)

265/40R21
A01)ER2)K01)N275)T105)

275/35R21
A01)K01)K04)N285)T103)

275/40R21
A01)ER2)K01)K04)N285)

Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.

A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.

A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der im Anhang befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.

A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.

RA-000990-A0-327-01a~BM-5-112-66_5-ET20.docx
Gutachten zur Erteilung des Nachtrags 0 zur ABE-Nr. 52365
Nr. : RA-000990-A0-327
Anlage-Nr. : 1a

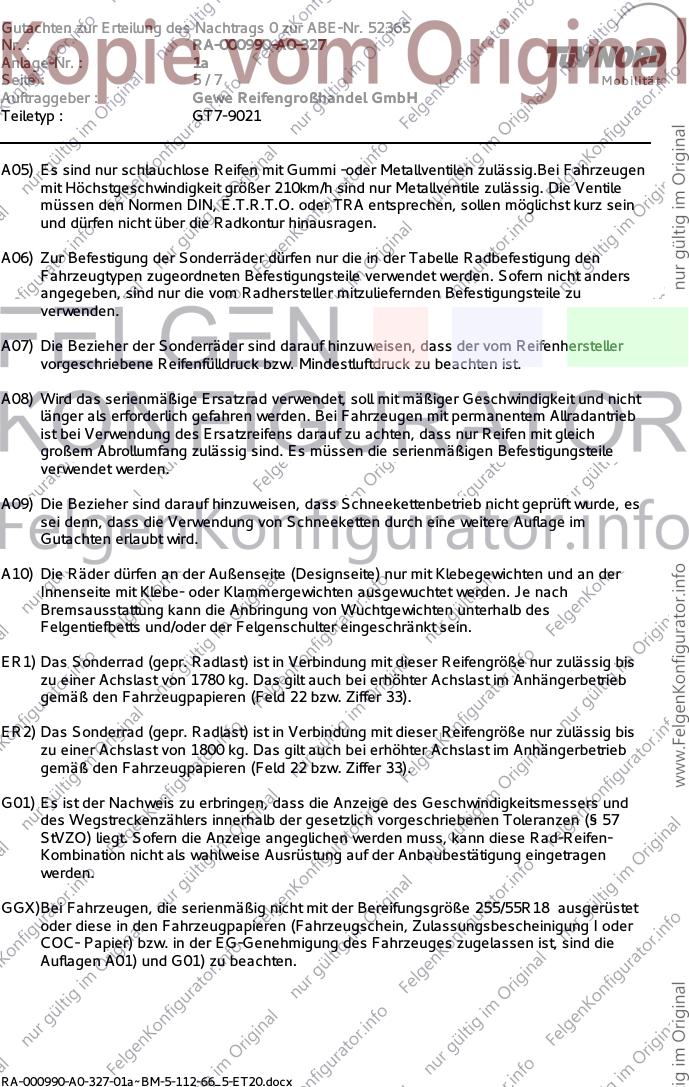

Seite : 5/7 Mo b i l i t ä t
Auftraggeber : Gewe Reifengroßhandel GmbH
Teiletyp : GT7-9021

A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen
mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.

A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.

A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.

A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.

A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.

A10) Die Räder dürfen an der Außenseite (Designseite) nur mit Klebegewichten und an der
Innenseite mit Klebe- oder Klammergewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des
Felgentiefbetts und/oder der Felgenschulter eingeschränkt sein.

ER1) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis
zu einer Achslast von 1780 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb
gemäß den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).

ER2) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis
zu einer Achslast von 1800 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb
gemäß den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).

G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.

GGX)Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 255/55R18 ausgerüstet
oder diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.

RA-000990-A0-327-01a~BM-5-112-66_5-ET20.docx
Gutachten zur Erteilung des Nachtrags 0 zur ABE-Nr. 52365
Nr. : RA-000990-A0-327
Anlage-Nr. : 1a
Seite : 6/7 Mo b i l i t ä t
Auftraggeber : Gewe Reifengroßhandel GmbH
Teiletyp : GT7-9021

K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.

K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.

K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.

K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend
zu kürzen.

K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.

N265) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 265/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.

N275) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 275/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.

N285) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 285/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.

T101) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1650 kg bei LI 101 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 825 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.

RA-000990-A0-327-01a~BM-5-112-66_5-ET20.docx
Gutachten zur Erteilung des Nachtrags 0 zur ABE-Nr. 52365
Nr. : RA-000990-A0-327
Anlage-Nr. : 1a

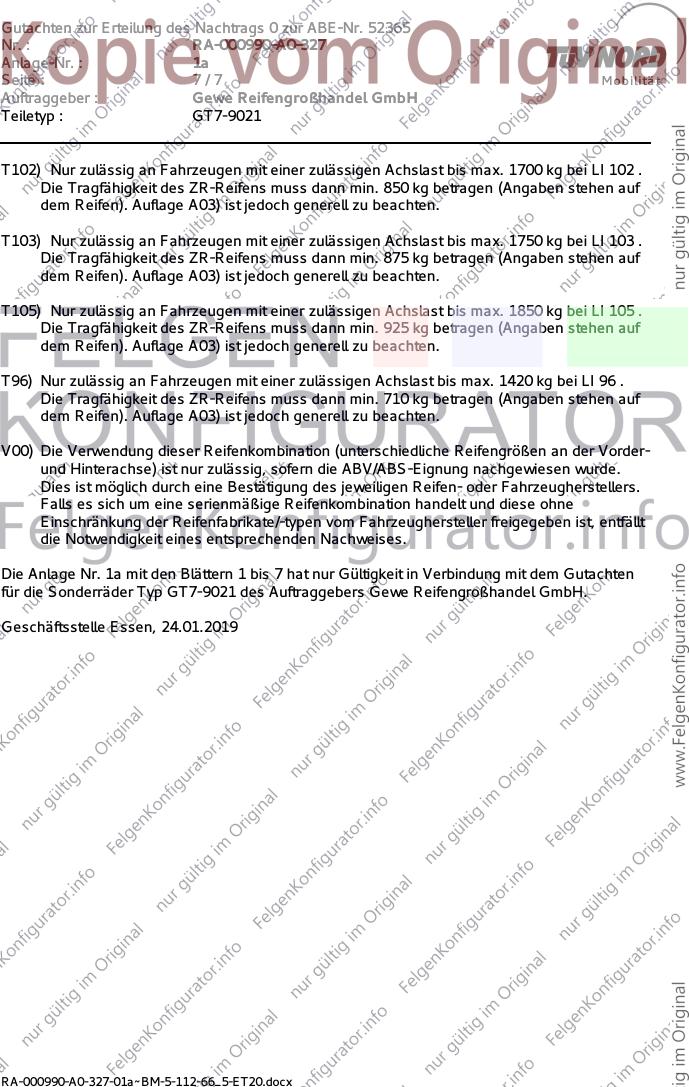

Seite : 7/7 Mo b i l i t ä t
Auftraggeber : Gewe Reifengroßhandel GmbH
Teiletyp : GT7-9021

T102) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1700 kg bei LI 102 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 850 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.

T103) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1750 kg bei LI 103 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 875 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.

T105) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1850 kg bei LI 105 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 925 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.

T96) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1420 kg bei LI 96 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 710 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.

V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde.
Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers.
Falls es sich um eine serienmäßige Reifenkombination handelt und diese ohne
Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt
die Notwendigkeit eines entsprechenden Nachweises.

Die Anlage Nr. 1a mit den Blättern 1 bis 7 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ GT7-9021 des Auftraggebers Gewe Reifengroßhandel GmbH.

Geschäftsstelle Essen, 24.01.2019

RA-000990-A0-327-01a~BM-5-112-66_5-ET20.docx
