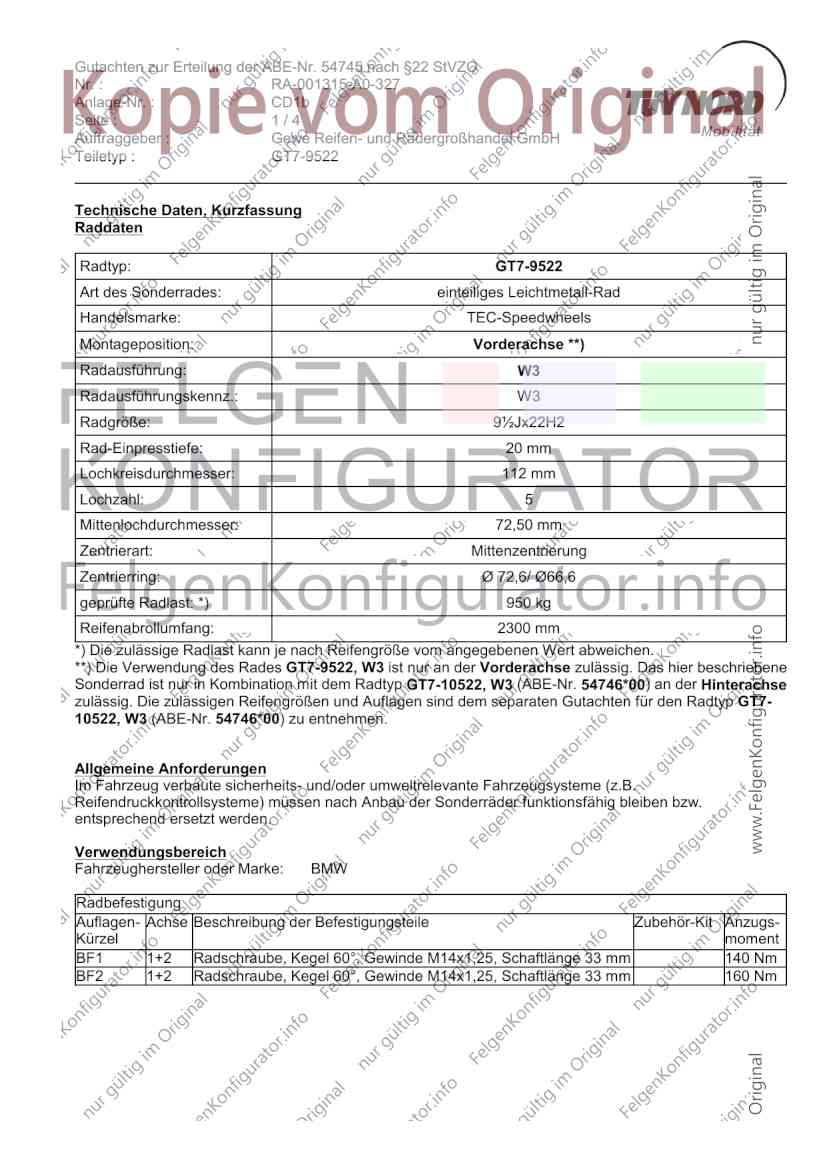

Gutachten zur Erteilung der ABE-Nr. 54745 nach §22 StVZO
Nr. : RA-001315-A0-327
Anlage-Nr. : CD1b
Seite : 1/4
Auftraggeber : Gewe Reifen- und Rädergroßhandel GmbH
Teiletyp : GT7-9522

Technische Daten, Kurzfassung
Raddaten

Radtyp: GT7-9522
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: TEC-Speedwheels
Montageposition: Vorderachse **)
Radausführung: W3
Radausführungskennz.: W3
Radgröße: 9½Jx22H2
Rad-Einpresstiefe: 20 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 72,50 mm
Zentrierart: Mittenzentrierung
Zentrierring: Ø 72,6/ Ø66,6
geprüfte Radlast: *) 950 kg
Reifenabrollumfang: 2300 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
**) Die Verwendung des Rades GT7-9522, W3 ist nur an der Vorderachse zulässig. Das hier beschriebene
Sonderrad ist nur in Kombination mit dem Radtyp GT7-10522, W3 (ABE-Nr. 54746*00) an der Hinterachse
zulässig. Die zulässigen Reifengrößen und Auflagen sind dem separaten Gutachten für den Radtyp GT7-
10522, W3 (ABE-Nr. 54746*00) zu entnehmen.

Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.

Verwendungsbereich
Fahrzeughersteller oder Marke: BMW

Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radschraube, Kegel 60°, Gewinde M14x1,25, Schaftlänge 33 mm 140 Nm
BF2 1+2 Radschraube, Kegel 60°, Gewinde M14x1,25, Schaftlänge 33 mm 160 Nm
Gutachten zur Erteilung der ABE-Nr. 54745 nach §22 StVZO
Nr. : RA-001315-A0-327
Anlage-Nr. : CD1b
Seite : 2/4
Auftraggeber : Gewe Reifen- und Rädergroßhandel GmbH
Teiletyp : GT7-9522

Typ(en): ABE / EG-Genehmigung(en):
G4X e1*2007/46*1881*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9½Jx22H2, ET20 10½Jx22H2, ET35
120 bis 210 BMW X4 285/30R22 285/30R22 A01) bis A10)
K01) A11) BF1)
Die Verwendung des Rades GT7-9522, W3 ist nur an der Vorderachse und nur mit den in der Spalte 'Vorderachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GT7-10522, W3 (ABE-Nr. 54746*00) an der Hinterachse zulässig (siehe
separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten Reifengrößen
zulässig.

Typ(en): ABE / EG-Genehmigung(en):
G4X e1*2007/46*1881*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9½Jx22H2, ET20 10½Jx22H2, ET35
240 bis 265 BMW X4 M40d, X4 M40i 285/30R22 285/30R22 A01) bis A10)
K01) A11) BF1)
Die Verwendung des Rades GT7-9522, W3 ist nur an der Vorderachse und nur mit den in der Spalte 'Vorderachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GT7-10522, W3 (ABE-Nr. 54746*00) an der Hinterachse zulässig (siehe
separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten Reifengrößen
zulässig.

Typ(en): ABE / EG-Genehmigung(en):
F34XM e1*2007/46*1988*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9½Jx22H2, ET20 10½Jx22H2, ET35
353 bis 375 BMW X3 M, X3 M 255/35R22 265/35R22 A01) bis A10)
Competition K03) A11) B88) BF2) V00)
255/35R22 295/30R22 A01) bis A10)
K03) A11) B88) BF2) V00)
265/35R22 275/35R22 A01) bis A10)
K01) A11) B88) BF2) V00)
275/30R22 285/30R22 A01) bis A10)
K01) A11) B88) BF2) V00)
285/30R22 295/30R22 A01) bis A10)
K01) A11) B88) BF2) V00)
Die Verwendung des Rades GT7-9522, W3 ist nur an der Vorderachse und nur mit den in der Spalte 'Vorderachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GT7-10522, W3 (ABE-Nr. 54746*00) an der Hinterachse zulässig (siehe
separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten Reifengrößen
zulässig.
Gutachten zur Erteilung der ABE-Nr. 54745 nach §22 StVZO
Nr. : RA-001315-A0-327
Anlage-Nr. : CD1b
Seite : 3/4
Auftraggeber : Gewe Reifen- und Rädergroßhandel GmbH
Teiletyp : GT7-9522

Typ(en): ABE / EG-Genehmigung(en):
F34XM e1*2007/46*1988*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9½Jx22H2, ET20 10½Jx22H2, ET35
353 bis 375 BMW X4 M, X4 M 255/35R22 265/35R22 A01) bis A10)
Competition K03) A11) B88) BF2) V00)
255/35R22 295/30R22 A01) bis A10)
K03) A11) B88) BF2) V00)
265/35R22 275/35R22 A01) bis A10)
K01) A11) B88) BF2) V00)
275/30R22 285/30R22 A01) bis A10)
K01) A11) B88) BF2) V00)
285/30R22 295/30R22 A01) bis A10)
K01) A11) B88) BF2) V00)
Die Verwendung des Rades GT7-9522, W3 ist nur an der Vorderachse und nur mit den in der Spalte 'Vorderachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GT7-10522, W3 (ABE-Nr. 54746*00) an der Hinterachse zulässig (siehe
separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten Reifengrößen
zulässig.

Auflagen und Hinweise

A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.

A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich,
wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.

A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie nicht
zulässig.

A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.

A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht über
die Radkontur hinausragen.

A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.

A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
Gutachten zur Erteilung der ABE-Nr. 54745 nach §22 StVZO
Nr. : RA-001315-A0-327
Anlage-Nr. : CD1b
Seite : 4/4
Auftraggeber : Gewe Reifen- und Rädergroßhandel GmbH
Teiletyp : GT7-9522

A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei Verwendung
des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem Abrollumfang zulässig
sind. Es müssen die serienmäßigen Befestigungsteile verwendet werden.

A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.

A10) Die Räder dürfen an der Außenseite (Designseite) nur mit Klebegewichten und an der Innenseite
mit Klebe- oder Klammergewichten ausgewuchtet werden. Je nach Bremsausstattung kann die
Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts und/oder der Felgenschulter
eingeschränkt sein.

A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass sind
Fahrzeuge (FZ) die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 " Hybr. ....",
eingetragen haben.

B88) Nicht zulässig an Fahrzeugausführungen, die mit einer Keramikbremse ausgestattet sind.

BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,25, Schaftlänge 33 mm
Anzugsmoment: 140 Nm

BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,25, Schaftlänge 33 mm
Anzugsmoment: 160 Nm

K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.

K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.

V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder- und
Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde. Dies ist möglich
durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers. Falls es sich um eine
serienmäßige Reifenkombination handelt und diese ohne Einschränkung der Reifenfabrikate/-typen
vom Fahrzeughersteller freigegeben ist, entfällt die Notwendigkeit eines entsprechenden
Nachweises.

Die Anlage CD1b mit den Seiten 1-4 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ GT7-9522 des Auftraggebers Gewe Reifen- und Rädergroßhandel GmbH

Geschäftsstelle Essen, 26.04.2023
