TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A11-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 1 von 23
Hersteller mbDESIGN GmbH & Co.KG
Im Steinigen Graben 18
63571 Gelnhausen
QM Nr.: TIC 15 102 16080
Prüfgegenstand PKW-Sonderrad
Modell SF1
Typ SF1-9020 B
Radgröße 9.0Jx20H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5RZ SF1-9020 B 5RZ / Ø75.0 - 57.1 5/112/57,1 40 760 2175
Kennzeichnungen
Herstellerzeichen mbDESIGN
Radtyp und Ausführung SF1-9020 B (s.o.)
Radgröße 9.0Jx20H2
Einpresstiefe ET.. (s.o.)
Giessereikennzeichen PD
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 140 28,3
S02 Schraube M14x1,5 Kegel 60° 120 28,3
S03 Schraube M14x1,5 Kegel 60° 140 30
S04 Schraube M14x1,5 Kegel 60° 125 28,3
S05 Schraube M14x1,5 Kegel 60° 125 30
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Rheinland Group unter der
Gutachten Nr. 230483-A00-V01 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Aiways
Audi
MG (Saic)
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A11-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 2 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Aiways U5 55, 60 235/45R20 K3s A06 A12 A16
MAS861, -/WVTA 55, 60 245/40R20 K3s A18 A58 S02
e13*2007/46*2315*..;
e13*KS07/46*1629*..;
e13*KS07/46*1631*..
Audi A3 77-140 235/30R20 G90 K2b K6g R70 T88 A06 A12 A16
8V A18 A57 Cbo
e1*2007/46*0607*.. F24 Lim S02
- Limousine / Cabrio
- incl. Facelift 2016
Audi A3 77-92 235/30R20 G90 K1a K1b K2b K6h K8m R70 T88 A06 A12 A16
8V A18 A58 Cbo
e1*2007/46*0607*.. F23 Lim S02
- Limousine / Cabrio
- incl. Facelift 2016
Audi A3 Limousine 110-147 235/30R20 K1c K2b K4i K5b K8h R70 T88 A06 A12 A16
GY A18 A57 F24
e1*2007/46*2060*.. Lim NoE NoP
S01
Audi A3 Sportback 110-147 235/30R20 K1c K2b K4i K5b K8h R70 T88 A06 A12 A16
GY A18 A57 F24
e1*2007/46*2060*.. Flh NoE NoP
S01
Audi A3 Sportback 110 235/30R20 K1c K2b K4i K5b K8h R70 T88 A06 A12 A16
TFSIe A18 A58 F24
GY Flh S01
e1*2007/46*2060*..
- Plug-in Hybrid
Audi A3, -/Sportback 77-140 235/30R20 G90 K1c K2b K3a K4i K5d K6h K7d A06 A12 A16
8V K8m R70 T88 A18 A57 F24
e1*2007/46*0607*.. Flh S02
- incl. Facelift 2016
Audi A3, -/Sportback 77-96 235/30R20 G01 K1c K2b K3a K4i K5d K6h K7d A06 A12 A16
8V K8m R70 T88 A18 A58 F23
e1*2007/46*0607*.. Flh S02
- incl. Facelift 2016
Audi A6 -/Avant 89-188 245/30R20 K1b K2b T90 A06 A12 A16
4F, 4F1 89-213 255/30R20 K1b K2b K44 K46 K56 T92 A18 Car Lim
e1*2001/116*0254*.., 89-257 265/30R20 G76 K1c K2b K41 K43 K44 K46 K56 NBF X27 S02
e1*2001/116*0276*..;
e13*2007/46*1080*..
Audi A6 Allroad 120-257 245/35R20 K42 K46 T95 A06 A12 A16
4F, 4F1 120-257 255/35R20 K1a K2b K42 K46 T93 T97 A18 X28 S02
e1*2001/116*0254*..; 120-257 265/30R20 K1a K1b K2b K41 K42 K44 K46 T94
e13*2007/46*1080*..
Audi A6 S6 320 275/30R20 K1c K2c K41 K43 K44 K46 K56 T97 A06 A12 A16
4F, 4F1 A18 Car Lim
e1*2001/116*0254*..; X27 S02
e13*2007/46*1080*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A11-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 3 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A8 154-257 245/35R20 R37 T91 T95 A06 A12 A16
4E 154-257 245/40R20 G01 K41 R37 T95 T99 A18 Lim NBF
e1*2001/116*0198*.., 154-257 245/40R20 K41 R37 T95 T99 X72 V20 S02
e1*2001/116*0246*.. 154-331 255/35R20 K1a K2b T93 T97
154-331 265/35R20 K1c K2b T95 T99
154-331 275/35R20 K1c K2b
Audi Q2 81-110 225/35R20 K1c K2b A06 A12 A16
GA 81-110 235/35R20 K1c K2b A18 A58 V20
e1*2007/46*1552*.. 81-110 255/30R20 K2c K8f R03 S01
- Frontantrieb
Audi Q2 81-110 225/35R20 K1a K1b K2b A06 A12 A16
GA 81-110 235/35R20 K1a K1b K2b A18 A58 KMV
e1*2007/46*1552*.. 81-110 255/30R20 K2c K8o R03 R92 V20 S01
- Frontantrieb
- mit Zusatz-
Verbreiterungen
Audi Q2 Quattro 110, 140 225/35R20 K1c K2b T90 A06 A12 A16
GA 110, 140 235/35R20 K1c K2b K6w K8c T92 A18 A56 S01
e1*2007/46*1552*01-..
Audi Q2 Quattro 110, 140 225/35R20 K1a K1b K2b T90 A06 A12 A16
GA 110, 140 235/35R20 K1a K1b K2b K6w K8c T92 A18 A56 KMV
e1*2007/46*1552*01-.. R92 S01
- mit Zusatz-
Verbreiterungen
Audi Q3 (I) 88-162 225/35R20 T90 A06 A12 A16
8U, 8U1 88-162 235/35R20 T92 A18 A57 S03
e1*2007/46*0591*..; 88-162 245/30R20 T90
e13*2007/46*1163*.. 88-162 245/35R20
Audi Q3 (I) 88-162 225/35R20 T90 A06 A12 A16
8U, 8U1 88-162 235/35R20 T92 A18 A57 KMV
e1*2007/46*0591*..; 88-162 245/30R20 T90 S03
e13*2007/46*1163*.. 88-162 245/35R20
- mit Radhaus-
Verbreiterungen
Audi Q3, -/Sportback 110-180 235/40R20 A06 A12 A16
(II) 110-180 235/45R20 A18 A57 MpH
F3 S03
e1*2007/46*1900*..
Audi Q4 e-tron - 70, 77 235/50R20 A12 K1a R02 R70 146 A06 A16 A18
/Sportback 70, 77 245/45R20 A12 R02 149 A57 B54 V20
FZ 70, 77 255/45R20 A12 K1a R02 147 S02
e1*2018/858*00006*.. 70, 77 255/45R20 A32 R03 147
- max. Leistung: 125- 70, 77 275/40R20 A12 R03 149
220 kW
- Elektro
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A11-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 4 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi RS3 Sportback 270,294 235/30R20 K1c K2c K3c K4i K5d K6h K7d K8m A06 A12 A16
8V R70 A18 A56 Y85
e1*2007/46*0608*01-.. S02
- incl. Facelift 2017
Audi S3 206-228 235/30R20 K2b K6g R70 T88 A06 A12 A16
8V A18 A56 Cbo
e1*2007/46*0607*.. F24 Lim S02
- Limousine / Cabrio
- incl. Facelift 2016
Audi S3 Limousine 228 235/30R20 K1c K2b K4i K5b K8h R70 T88 A06 A12 A16
GY A18 A56 F24
e1*2007/46*2060*.. Lim NoP S01
Audi S3 Sportback 228 235/30R20 K1c K2b K4i K5b K8h R70 T88 A06 A12 A16
GY A18 A56 F24
e1*2007/46*2060*.. Flh NoP S01
Audi S3, -/Sportback 206-228 235/30R20 G90 K1c K2b K3a K4i K5d K6h K7d A06 A12 A16
8V K8m R70 T88 A18 A56 F24
e1*2007/46*0607*.. Flh S02
- incl. Facelift 2016
Audi SQ2 Quattro 221 235/35R20 K1a K1b K2b K6w K8c A06 A12 A16
GA A18 A56 KMV
e1*2007/46* S01
1552*09-..
- mit Zusatz-
Verbreiterungen
Audi TT (II) 118-200 245/30R20 K1c K2b K44 K46 K56 A06 A12 A16
8J 118-200 255/30R20 K1c K2b K41 K44 K46 K56 A18 A57 Cbo
e1*2001/116* Cpe S02
0369*00-16;
0374*00-01;
0375*00
Audi TT (III) 132-169 245/30R20 K1a K2b K6g K8c A06 A12 A16
8J 132-169 255/30R20 K1c K2b K5d K6h K6i K8c A18 A57 Cbo
e1*2001/116* Cpe S02
0369*17-..
ab MJ 2015 (8S)
incl. Facelift 2018
Audi TT (III) 180 245/30R20 K1a K2b K6g K8c A06 A12 A16
8J 180 255/30R20 K1c K2b K5d K6h K6i K8c A18 A57 Cbo
e1*2001/116* Cpe S02
0369*31-..
ab Facelift 2018 (8S)
Audi TTS (III) 210-235 245/30R20 K1a K2b K6g K8c A06 A12 A16
8J 210-235 255/30R20 K1c K2b K5d K6h K6i K8c A18 A56 Cbo
e1*2001/116* Cpe S02
0369*18-..
ab MJ 2015 (8S)
incl. Facelift 2018
MG EHS (RX6) PHEV 119 225/40R20 A06 A12 A16
AS23P-L 119 235/40R20 A18 A58 S05
e5*2018/858*00003*..
- Plug-in Hybrid
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A11-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 5 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
MG HS 119 225/40R20 A06 A12 A16
AS23 119 235/40R20 A18 A58 S05
e4*2018/858*00111*..
MG4 Electric 54, 68 245/30R20 K1a K1b K2b T90 A06 A12 A16
SEH3 A18 A58 Flh
e4*2018/858*00093*.. X88 S04
- Elektro
MG4 Electric 68 235/35R20 K1a K1b K2b T92 A06 A12 A16
SEH3 68 245/30R20 K1a K1b K2b T90 A18 A58 Flh
e4*2018/858*00093*.. 68 255/30R20 K1c K2a K2b K6g T92 V20 Z18 S04
- Elektro 68 265/30R20 K1c K2a K2b K5b K5k K6g T94
- 18 Zoll-Serie
MG4 Electric Trophy 90 235/35R20 K1a K1b K2b T92 A06 A12 A16
E.R. 90 255/30R20 K1c K2a K2b K6g T92 A18 A58 Flh
SEH3 90 265/30R20 K1c K2a K2b K5b K5k K6g T94 V20 Z18 S04
e4*2018/858*00093*..
- Elektro
MG4 Electric XPower 152 235/35R20 K1a K1b K2b T92 A06 A12 A16
SEH3 152 255/30R20 K1c K2a K2b K6g T92 A18 A56 Flh
e4*2018/858*00093*.. 152 265/30R20 K1c K2a K2b K5b K5k K6g T94 S04
- Elektro
Seat Ateca 85, 110 225/35R20 K1a K1b K2b R37 T90 A06 A12 A16
5FP 85, 110 225/35R20 K1a K1b M+S T90 A18 A58 F23
e9*2007/46*6394*.. 85, 110 235/35R20 K1a K1b K2b KMV NoP
- incl. ab Modell 2021 85, 110 245/30R20 K1c K2b T90 S01
- Frontantrieb 85, 110 245/35R20 K1c K2b
- mit Radhaus-
Verbreiterungen
Seat Ateca 4drive 110, 140 225/35R20 K2b T90 A06 A12 A16
5FP 110, 140 225/35R20 K2h T90 A18 A56 F24
e9*2007/46*6394*.. 110, 140 235/35R20 K1a K1b K2b KMV NoP
- incl. ab Modell 2021 110, 140 245/35R20 K1c K2b S01
- mit Radhaus-
Verbreiterungen
Seat Cupra Ateca 221 225/35R20 R37 T90 A06 A12 A16
5FP 221 225/35R20 M+S T90 A18 A56 BW7
e9*2007/46*6394*11-.. 221 235/35R20 K1a K1b M+S T88 T92 F24 S01
221 235/35R20 K1a K1b R37 T88 T92
221 245/35R20 K1c K2b
Seat Cupra Ateca 110 225/35R20 K1a K1b M+S T90 A06 A12 A16
1,5TSI 110 235/35R20 K1a K1b K2b A18 A58 F23
5FP 110 245/30R20 K1c K2b T90 KMV NoP
e9*2007/46*6394*40-.. 110 245/35R20 K1c K2b S01
- Frontantrieb
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A11-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 6 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Cupra Ateca 140 225/35R20 M+S T90 A06 A12 A16
2,0TSI 140 235/35R20 K1a K1b M+S T88 T92 A18 A56 F24
5FP 140 245/35R20 K1c K2b NoP S01
e9*2007/46*6394*40-..
Seat Cupra Formentor 180,228 225/35R20 M+S R37 T90 A06 A12 A16
KM 180,228 225/40R20 M+S R37 A18 A57 BW7
e9*2007/46*4008*.. 180,228 235/35R20 M+S R37 KMV NoP
180,228 245/35R20 K1a K1b S01
180,228 255/35R20 K1c K2b K3m K6w
Seat Cupra Formentor 110,140 225/35R20 M+S A06 A12 A16
KM 110,140 225/40R20 M+S A18 A57 KMV
e9*2007/46*4008*.. 110,140 235/35R20 M+S NoP S01
110,140 245/35R20 K1a K1b
110,140 255/35R20 K1c K2b K3m K6w
Seat Cupra Formentor 110 225/35R20 M+S R37 T90 A06 A12 A16
e-Hybrid 110 225/40R20 M+S R37 A18 A58 BW7
KM 110 235/35R20 M+S R37 KMV S01
e9*2007/46*4008*.. 110 245/35R20 K1a K1b
- Plug-in Hybrid 110 255/35R20 K1c K2b K3m K6w
Seat Cupra Leon 180-228 235/30R20 K1c K2b K3a K5b K5u K6g K8e K9v A06 A12 A16
KL R70 T88 A18 A57 BW7
e9*2007/46*3167*.. Car F24 Flh
- incl. Sportstourer NoP S01
Seat Cupra Leon 110 235/30R20 K1c K2b K3a K5b K5u K6g K8e K9v A06 A12 A16
PHEV R70 T88 A18 A58 BW7
KL Car F24 Flh
e9*2007/46*3167*.. S01
- Plug-in Hybrid
- incl. Sportstourer
Seat Leon 63-110 235/30R20 G01 K1c K2b K3c K5d K5i K6j K8k A06 A12 A16
5F R70 T88 A18 A58 Car
e9*2007/46*0094*.. F23 Flh KOV
S02
Seat Leon 81-140 235/30R20 G01 K1c K2b K3c K5d K5i K6h K6i A06 A12 A16
5F K6j K8k R70 T88 A18 Car F24
e9*2007/46*0094*.. Flh KOV S02
Seat Leon Cupra 195-221 235/30R20 K1c K2b K3c K5d K5i K6h K6i K6j K8k A06 A12 A16
5F R70 T88 A18 A57 BW7
e9*2007/46*0094*.. Car F24 Flh
S02
Seat Tarraco 110-180 235/40R20 T96 A06 A12 A16
KN 110-180 235/45R20 T00 T96 A18 A57 MpH
e9*2007/46*6666*.. S01
- ohne FR-Line
Seat Tarraco FR 110-180 235/40R20 T96 A06 A12 A16
KN 110-180 235/45R20 A18 A57 MpH
e9*2007/46*6666*.. RQ3 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A11-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 7 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Enyaq 50 / 60 70 235/50R20 A32 R70 146 A06 A16 A18
NY 70 245/45R20 A32 149 A58 B54 Car
e8*2007/46*0416*.. 70 255/45R20 A32 147 V20 S02
- max.Leistung: 70 275/40R20 A12 K2b R03 149
109kW / 132kW
- Elektro
Skoda Enyaq 80 / 80X 70, 77 235/50R20 A12 R02 R70 146 A06 A16 A18
NY 70, 77 245/45R20 A12 R02 149 A57 B54 Car
e8*2007/46*0416*.. 70, 77 255/45R20 A32 147 V20 S02
- max.Leistung: 70, 77 275/40R20 A12 K2b R03 149
150kW / 195kW
- Elektro
Skoda Karoq 81-110 225/35R20 K1c K2b T90 A06 A12 A16
NU 81-110 235/35R20 K1c K2b A18 A58 F23
e8*2007/46*0272*.. 81-110 245/30R20 K1c K2b T90 KOV S01
- Frontantrieb 81-110 245/35R20 K1c K2b
- ohne Radhaus-
Verbreiterungen
Skoda Karoq 4x4 110, 140 225/35R20 K1c K2b T90 A06 A12 A16
NU 110, 140 235/35R20 K1c K2b A18 A56 F24
e8*2007/46*0272*.. 110, 140 245/35R20 K1c K2b KOV S01
- ohne Radhaus-
Verbreiterungen
Skoda Karoq Scout 85, 110 225/35R20 K1a K1b T90 A06 A12 A16
NU 85, 110 235/35R20 K1a K1b A18 A58 F23
e8*2007/46*0272*.. 85, 110 245/30R20 K1c K2b T90 KMV S01
- Frontantrieb 85, 110 245/35R20 K1c K2b
- mit Radhaus-
Verbreiterungen
Skoda Karoq Scout 110, 140 225/35R20 K1a K1b K2b T90 A06 A12 A16
4x4 110, 140 235/35R20 K1a K1b K2b A18 A56 F24
NU 110, 140 245/35R20 K1c K2b KMV S01
e8*2007/46*0272*..
- mit Radhaus-
Verbreiterungen
Skoda Kodiaq 85-180 235/40R20 T96 A06 A12 A16
NS 85-180 235/45R20 A18 A57 S01
e8*2007/46*0249*..
- incl. Scout
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A11-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 8 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (III) 63-110 235/30R20 G01 K1c K2b K8g R70 T88 A06 A12 A16
5E A18 A58 Car
e11*2007/46* F23 Lim Npf
0243*00-19; S02
e11*2007/46*
0244*00-13
Skoda Octavia (III) 77-169 235/30R20 G01 K1c K2b K6g K8e R70 T88 A06 A12 A16
5E A18 A57 Car
e11*2007/46* F24 Lim Npf
0243*00-19; S02
e11*2007/46*
0244*00-13
Skoda Octavia (III) 63-110 235/30R20 G01 K1c K2c K6g K8t R70 T88 A06 A12 A16
5E A18 A58 Car
e11*2007/46* F23 Lim Npf
0243*20-26; S02
e11*2007/46*
0244*14-..;
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia (III) 81-180 235/30R20 G01 K1c K2c K6h K6i K8s R70 T88 A06 A12 A16
5E A18 A57 Car
e11*2007/46* F24 Lim Npf
0243*20-26; S02
e11*2007/46*
0244*14-..;
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia (IV) 81-110 225/35R20 K1a K1b K2b K3i K4i K6i K8h T90 A06 A12 A16
NX 81-110 235/30R20 K1c K2b K3a K3c K3i K4i K5b K6i K8h A18 A58 Car
e8*2007/46*0355*.. R70 T88 F23 KOV Lim
81-110 255/30R20 K2c K4i K6i K8m R03 NoE NoP V20
S01
Skoda Octavia (IV) 110-180 225/35R20 K1a K1b K2b K3i K4i K6i K8h T90 A06 A12 A16
NX 110-180 235/30R20 K1c K2b K3a K3c K3i K4i K5b K6i K8h A18 A57 Car
e8*2007/46*0355*.. R70 T88 F24 KOV Lim
MpH NoE
S01
Skoda Octavia Scout 85, 110 225/35R20 K1a K2b K4i K6i K6w K8h A06 A12 A16
(IV) 85, 110 235/30R20 K1a K2b K3a K3c K3i K4i K5b K5w A18 A58 Car
NX K6i K6w K8h R70 T88 F23 KMV
e8*2007/46*0355*.. NoE NoP S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A11-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 9 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia Scout 110 235/30R20 K1a K2b K3a K3c K3i K4i K5b K5w A06 A12 A16
4x4 (IV) K6i K6w K8h R70 T88 A18 A56 Car
NX 110, 147 225/35R20 K1a K2b K4i K6i K6w K8h T90 F24 KMV
e8*2007/46*0355*.. NoE NoP S01
Skoda Superb (III) 88-162 255/30R20 Car K2b K4i K6h K6i K8m Lim R03 A06 A12 A16
3T T88 T92 A18 A57 NoP
e11*2001/116* 88-162 265/30R20 K2c K4i K6h K6i K8s Lim R03 T94 V00 V20 S01
0326*32-45; 88-206 225/35R20 Car Lim T90
e11*2007/46* 88-206 235/35R20 Car K2b K4i K6g K6i K8e Lim T88 T92
0014*22-..; 88-206 245/30R20 Car K1b K2b K3f K4i K5d K6g K6i K8e
e8*2007/46*0317*.. Lim T90
- incl. Scout
Skoda Superb iV (III) 115 225/35R20 Car Lim T90 A06 A12 A16
3T 115 235/35R20 Car K2b K4i K6g K6i K8e Lim T92 A18 A58 V20
e8*2007/46*0317*.. 115 245/30R20 Car K1b K2b K3f K4i K5d K6g K6i K8e S01
- Plug-in Hybrid Lim T90
115 255/30R20 Car K2b K4i K6h K6i K8m Lim R03
T92
115 265/30R20 K2c K4i K6h K6i K8s Lim R03 T94
VW Arteon -/Shooting 110-206 245/30R20 T90 A06 A12 A16
Brake 110-206 245/35R20 A18 A57 Car
3H 110-206 255/30R20 K1a K2b T88 T92 Lim MpH S01
e1*2007/46*1725*.. 110-206 255/35R20 K1a K2b
VW Arteon R - 235 245/30R20 T90 A06 A12 A16
/Shooting Brake R 235 245/35R20 A18 A56 Car
3H 235 255/30R20 K1a K2b T88 T92 Lim NoP S01
e1*2007/46*1725*.. 235 255/35R20 K1a K2b
VW Beetle, -/Cabrio 77-162 225/35R20 K1a K1b A06 A12 A16
(II) 77-162 235/30R20 K1c K2b K3a K3c R70 A18 A58 Cbo
16 77-162 235/35R20 K1c K2b K3a K3c Flh S02
e1*2007/46*0539*.. 77-162 245/30R20 K1c K2a K2b K3a K3c K5c
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A11-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 10 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW EOS 85-191 235/30R20 K1a K1b K2a K2b K44 K46 K56 R70 A06 A12 A16
1F T88 A18 A58 Cbo
e1*2001/116*0349*.. S02
- incl. Facelift 2011
VW Golf (VII) /-Variant 63-213 235/30R20 G86 K1c K2b K3c K5d K6g K6i K8a A06 A12 A16
AU, AUV, 1K, 1KM R70 T88 A18 A57 Car
e1*2007/46*0623*..; F24 Flh KOV
e1*2007/46*0627*..; NoE S02
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) /-Variant 63-110 235/30R20 G01 K1c K2b K3c K5d K8k R70 T88 A06 A12 A16
AU, AUV, 1K, 1KM A18 A58 Car
e1*2007/46*0623*..; F23 Flh KOV
e1*2007/46*0627*..; NoE S02
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) R 206-228 235/30R20 K1c K2b K3c K5d K6g K6i K8a R70 A06 A12 A16
AU T88 A18 A56 F24
e1*2007/46*0623*.. S02
- incl. Facelift 2017
VW Golf (VII) R 213-228 235/30R20 K1c K2b K3c K5d K6g K6i K8a R70 A06 A12 A16
Variant T88 A18 A56 Car
AUV F24 S02
e1*2007/46*0627*..
- incl. Facelift 2017
VW ID.4 Pure 70 235/50R20 A12 K1a K1b R70 146 A06 A16 A18
E2 70 245/45R20 A32 A58 B54 Car
e1*2018/858*00004*.. 70 255/45R20 A12 K1a K1b V20 S02
- max. Leistung: 70 275/40R20 A12 K2b R03
109kW / 125 kW
- Elektro
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A11-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 11 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat (VI) 75-147 235/30R20 K1c K2b K44 K46 K56 T88 A06 A12 A16
3C A18 Lim R21
e1*2001/116* S02
0307*00-23
VW Passat (VI) 75-147 235/30R20 K1c K2b K44 K46 K56 T88 A06 A12 A16
Variant A18 Car R21
3C S02
e1*2001/116*
0307*00-23
VW Passat (VII) 77-155 235/30R20 K1c K2b K3a K4i K5d K6h K6i K8e A06 A12 A16
3C, 3c R70 T88 A18 Car Lim
e1*2001/116* VoA S02
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- ab Modell 2011
VW Passat (VII) 77-155 235/30R20 K1c K2b K3a K4i K5d K6h K6i K8e A06 A12 A16
3C, 3c R70 T88 A18 Car KMV
e1*2001/116* Lim VoA S02
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab Modell 2011
VW Passat (VIII) 88-140 225/35R20 Car K8h T90 A06 A12 A16
3C 88-140 245/30R20 Car K1c K2b K8h T90 A18 A57 NoP
e1*2001/116* 88-140 255/30R20 Car K2c K4i K6i K8m Lim R03 T88 V00 V20 VoA
0307*37-.. T92 S01
- Limousine / Variant 88-140 265/30R20 Car K2c K4i K6g K6i K8m Lim R03
ab MJ 2015 (B8/3G) T94
- incl. Facelift 2019 88-206 225/35R20 K8h Lim T90
88-206 235/35R20 Car K8h Lim T88 T92
88-206 245/30R20 K1c K2b K8h Lim T90
VW Passat (VIII) GTE 115 225/35R20 K8h T90 A06 A12 A16
3C 115 235/35R20 K8h T92 A18 A58 Car
e1*2001/116* 115 245/30R20 K1c K2b K8h T90 Lim V20 VoA
0307*41-.. 115 255/30R20 K2c K4i K6i K8m R03 T92 S01
- Limousine / Variant
ab MJ 2015 (B8/3G)
- Plug-In Hybrid
- incl. Facelift 2019
VW Passat CC / CC 100-147 235/30R20 K1a K2c K44 R70 T88 A06 A12 A16
3CC 100-220 245/30R20 G01 K1c K2c K41 K43 K44 K45 T90 A18 K32 K42
e1*2001/116*0468*.. K46 K56 S02
- incl. ab Modell 2012
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A11-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 12 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Phaeton 165-331 245/40R20 R91 T95 T99 152 A06 A12 A16
3D, 3d 165-331 245/40R20 G01 T95 T99 152 A18 Lim V20
e1*98/14*0189*..; 165-331 275/35R20 B51 K1c K2b T02 152 S02
e1*2001/116*0189*..; 177 245/35R20 A59 T95 152
DE*2007/46*0452*..; 177-246 255/35R20 K1a NoD T97 152
e1*2007/46*0452*..
VW Scirocco (III) 90-162 235/30R20 R70 T88 A06 A12 A16
13 90-162 245/30R20 G01 K1a K2b T90 A18 A58 Cpe
e1*2001/116*0471*.. S02
- incl. Facelift 2015
VW Scirocco (III) R 188-206 235/30R20 R70 T88 A06 A12 A16
13 188-206 245/30R20 G01 K1a K2b T90 A18 A58 Cpe
e1*2001/116*0471*.. S02
- incl. Facelift 2015
VW Tiguan (I) 81-155 245/35R20 K1a K1b K2b A06 A12 A16
5N 81-155 255/35R20 K1c K2b A18 A57 S01
e1*2001/116*
0450*00-10;
e1*2007/46*
0487*00-01
VW Tiguan (I) 81-155 245/35R20 A06 A12 A16
5N 81-155 255/35R20 A18 A57 KMV
e1*2001/116* S01
0450*00-23;
e1*2007/46*
0487*00-14
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan (I) 81-155 245/35R20 K1a K1b K2b A06 A12 A16
5N 81-155 255/35R20 K1c K2b A18 A57 S01
e1*2001/116*
0450*11-23;
e1*2007/46*
0487*02-14
- ab Facelift 2011
VW Tiguan (II) 85-180 235/40R20 T96 A06 A12 A16
5N 85-180 235/45R20 A18 A57 MpH
e1*2001/116* S01
0450*24-..;
e1*2007/46*
0487*15-..
- ab Modell 2016
- incl. Facelift 2021
VW Tiguan (II) 110-180 235/40R20 T96 A06 A12 A16
Allspace 110-180 235/45R20 A18 A57 S01
5N
e1*2001/116*
0450*31-..
- incl. Facelift 2021
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A11-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 13 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW T-ROC 81-140 235/35R20 K1c K2b A06 A12 A16
A1 A18 A57 Flh
e13*2007/46*1845*.. S01
VW T-ROC Cabriolet 81-110 235/35R20 K1c K2b A06 A12 A16
A1 A18 A58 Cbo
e13*2007/46*1845*.. S01
VW T-ROC R 221 235/35R20 K1c A06 A12 A16
A1 A18 A56 Flh
e13*2007/46*1845*.. S01
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden
Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der vorgeschriebenen Änderungsabnahme
vorzuführen.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A11-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 14 von 23
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
146 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1460 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
147 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1470 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
149 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1490 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
152 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1520 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A11-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 15 von 23
B51 Auf einen ausreichenden Abstand (mindestens 6 mm) der Rad- / Reifenkombination zum
Bremsschlauch, zur Verschleißanzeige oder zum ABS-Kabel bzw. deren Halterungen ist zu achten.
B54 Betrifft Fahrzeugausführungen mit Trommelbremse an der Hinterachse.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G76 Ist die Reifengröße 255/35R19 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G86 Ist die Reifengröße 235/40R18 oder 235/35R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A11-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG

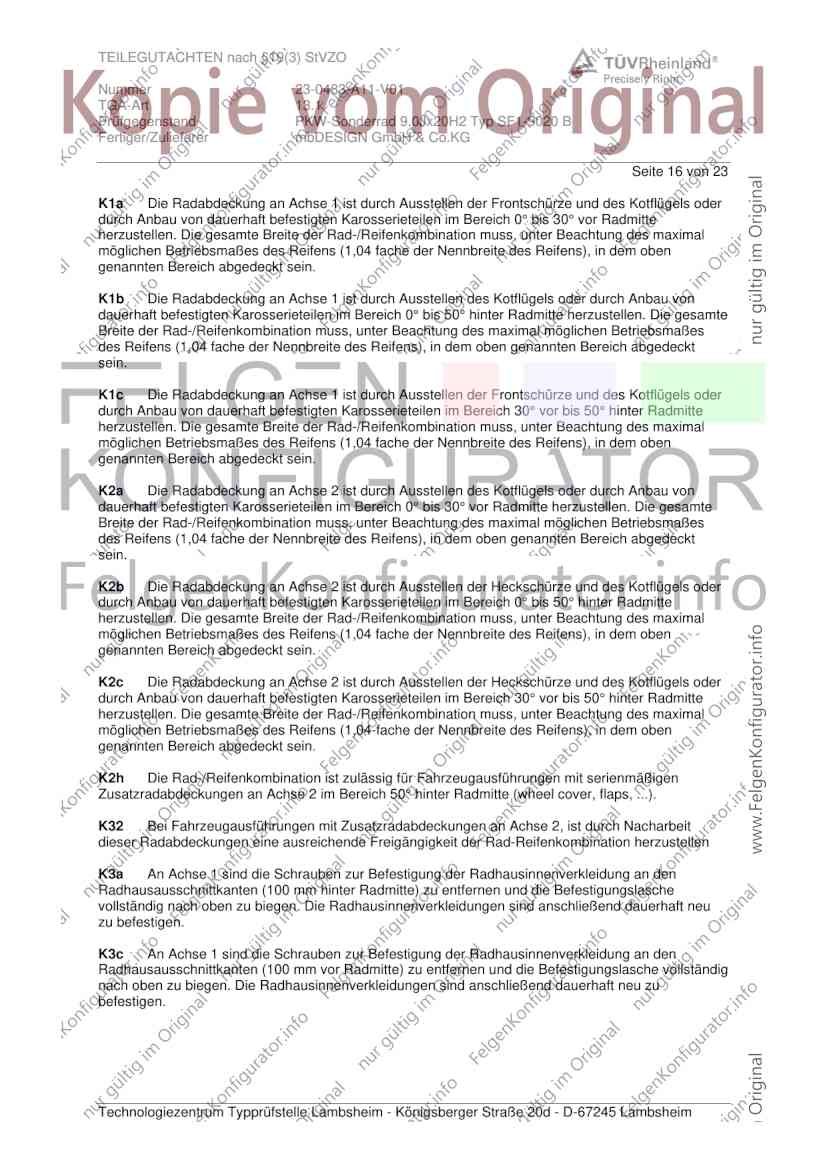

Seite 16 von 23
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps, ...).
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit
dieser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A11-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG

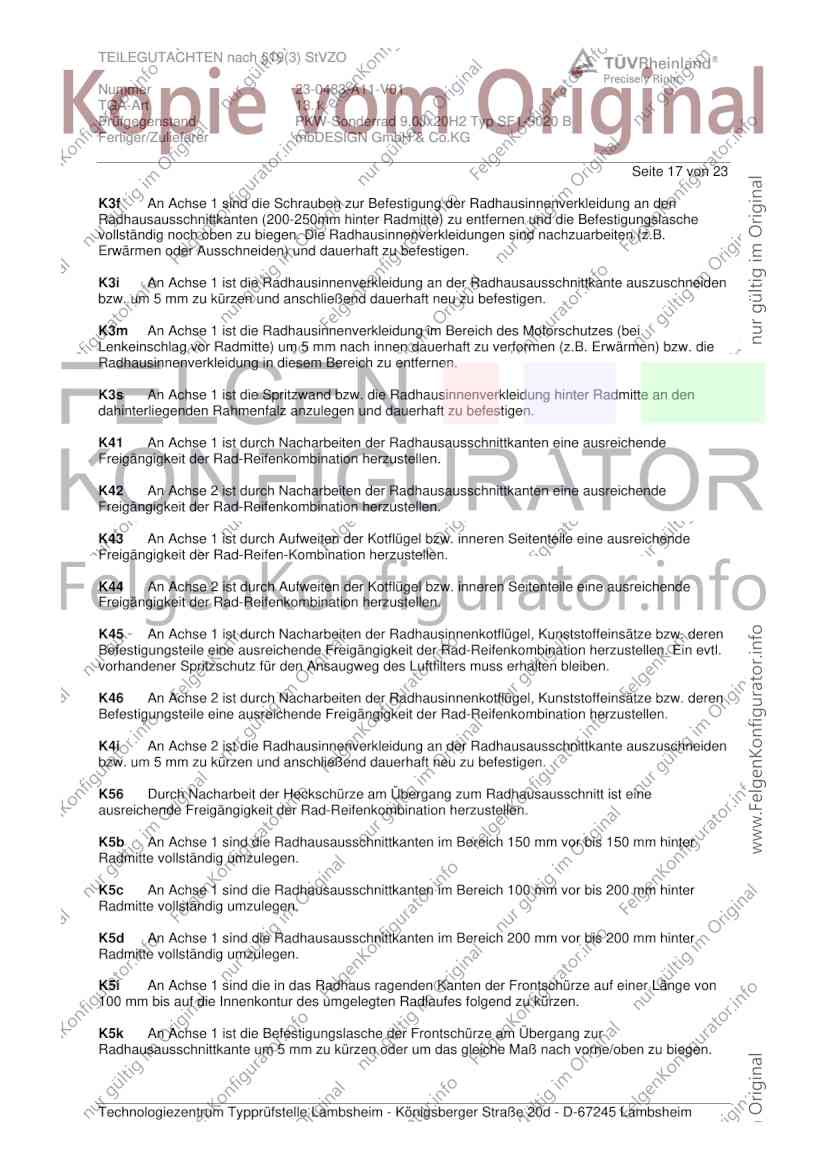

Seite 17 von 23
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200-250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind nachzuarbeiten (z.B.
Erwärmen oder Ausschneiden) und dauerhaft zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3m An Achse 1 ist die Radhausinnenverkleidung im Bereich des Motorschutzes (bei
Lenkeinschlag vor Radmitte) um 5 mm nach innen dauerhaft zu verformen (z.B. Erwärmen) bzw. die
Radhausinnenverkleidung in diesem Bereich zu entfernen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A11-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG

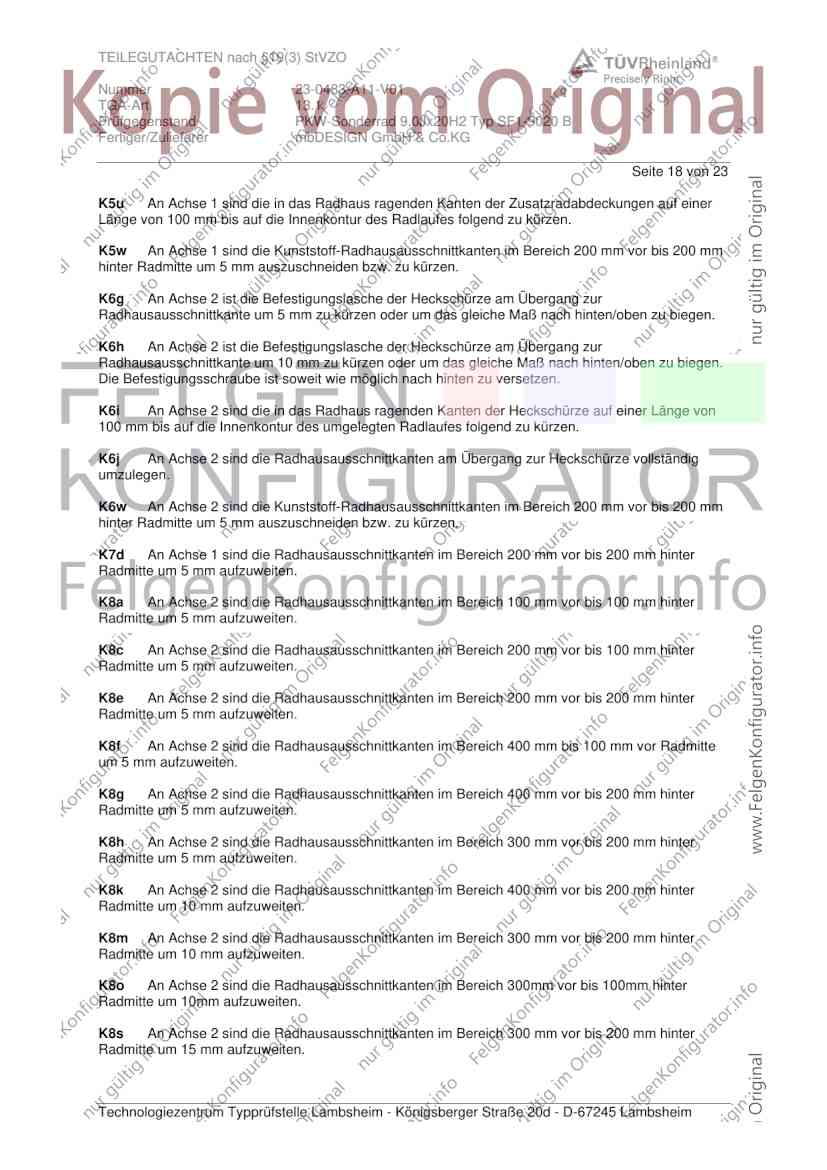

Seite 18 von 23
K5u An Achse 1 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8f An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm bis 100 mm vor Radmitte
um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8o An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 100mm hinter
Radmitte um 10mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A11-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG

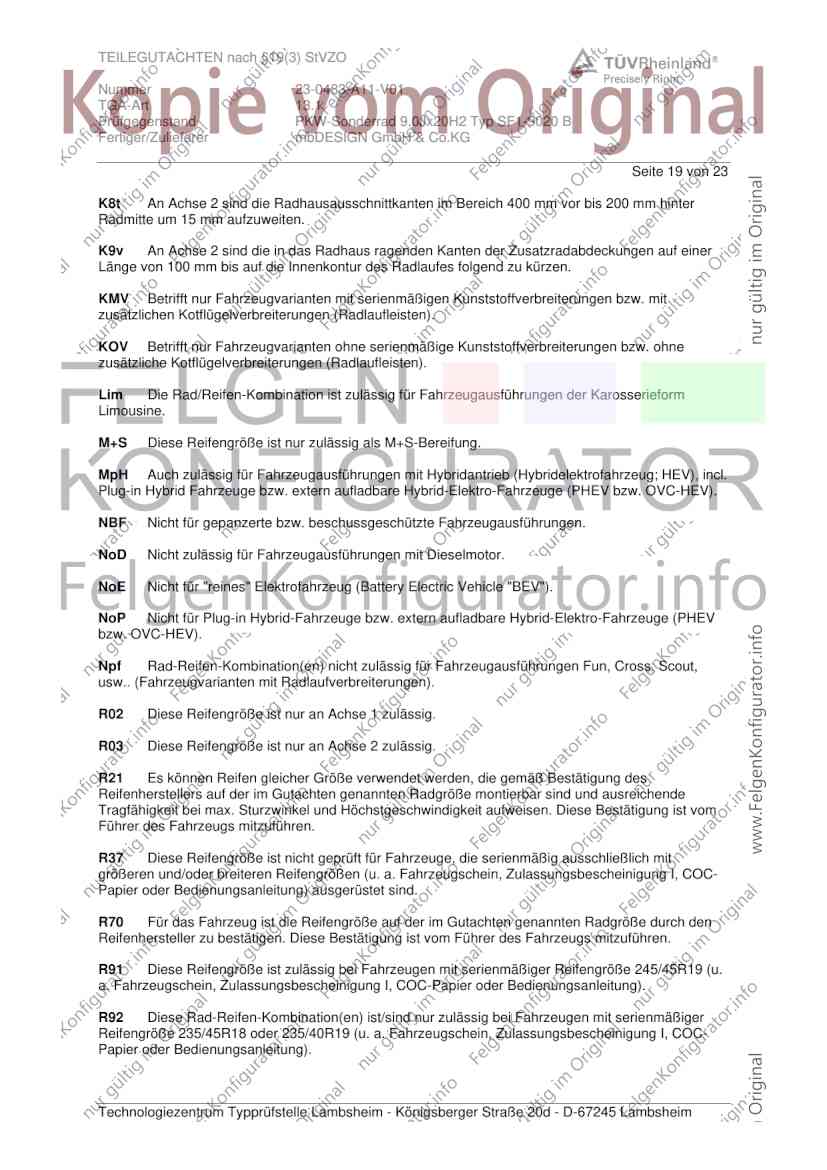

Seite 19 von 23
K8t An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl.
Plug-in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
R91 Diese Reifengröße ist zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 245/45R19 (u.
a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R92 Diese Rad-Reifen-Kombination(en) ist/sind nur zulässig bei Fahrzeugen mit serienmäßiger
Reifengröße 235/45R18 oder 235/40R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A11-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG

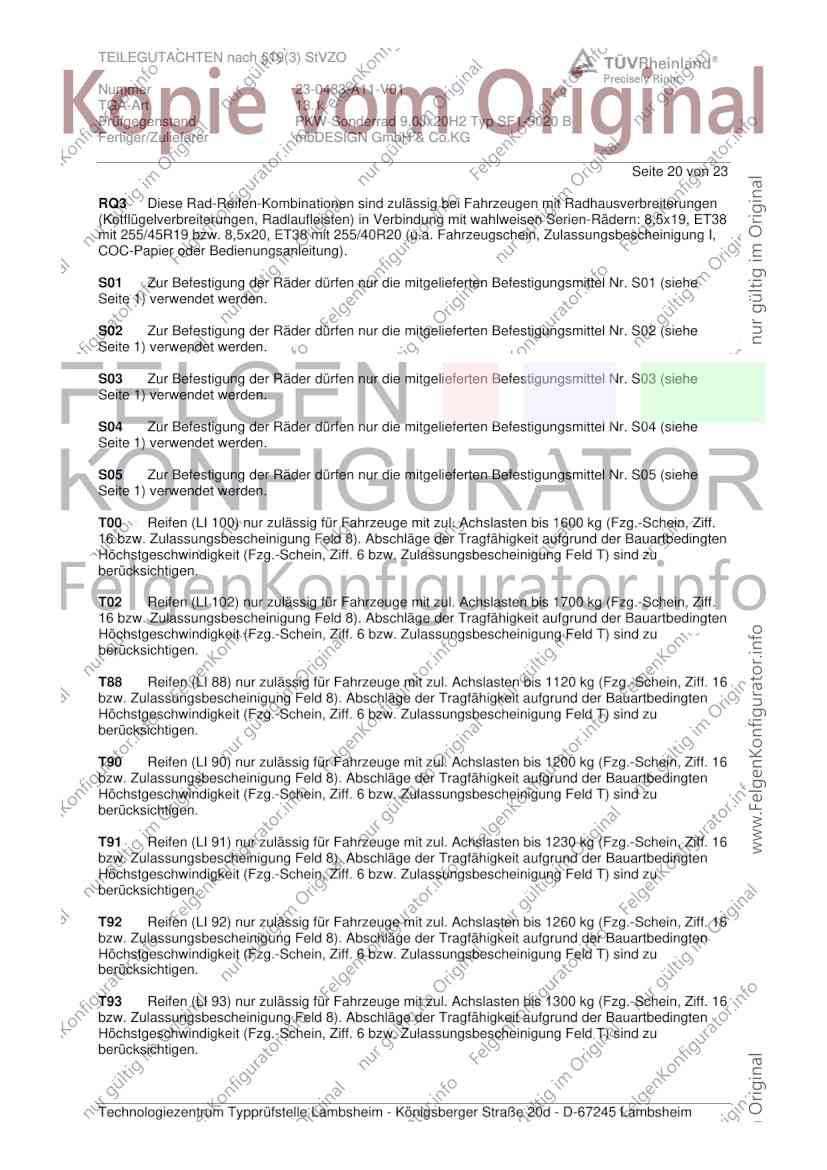

Seite 20 von 23
RQ3 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit wahlweisen Serien-Rädern: 8,5x19, ET38
mit 255/45R19 bzw. 8,5x20, ET38 mit 255/40R20 (u.a. Fahrzeugschein, Zulassungsbescheinigung I,
COC-Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A11-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG

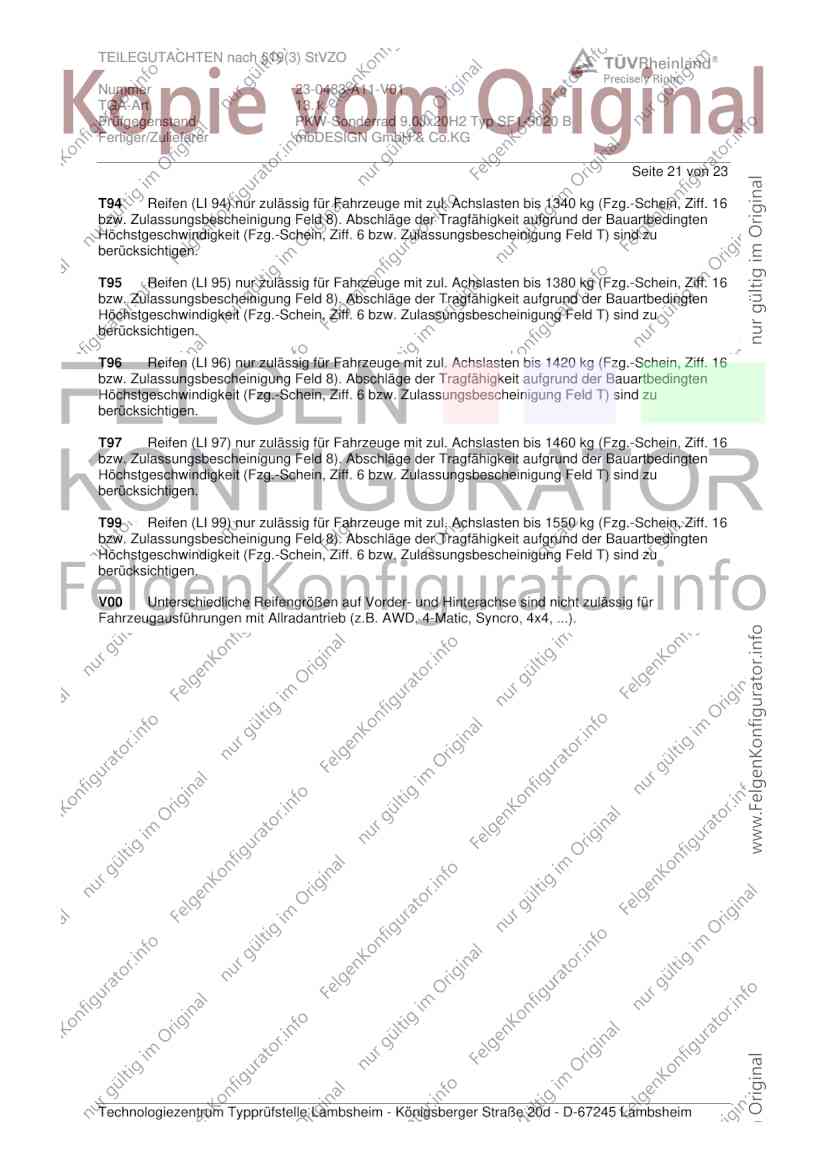

Seite 21 von 23
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A11-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 22 von 23
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 235/50R20 255/45R20, 265/45R20, 295/40R20
Nr. 6 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 7 245/35R20 265/30R20, 275/30R20, 285/30R20, 295/30R20
Nr. 8 245/40R20 275/35R20, 285/35R20
Nr. 9 245/45R20 275/40R20, 285/40R20
Nr. 10 255/30R20 295/25R20, 305/25R20
Nr. 11 255/35R20 285/30R20, 295/30R20
Nr. 12 255/40R20 285/35R20, 295/35R20
Nr. 13 255/45R20 285/40R20
Nr. 14 265/30R20 305/25R20, 325/25R20
Nr. 15 265/35R20 295/30R20, 305/30R20
Nr. 16 265/40R20 295/35R20, 305/35R20
Nr. 17 265/45R20 295/40R20
Nr. 18 265/50R20 295/45R20
Nr. 19 275/35R20 305/30R20
Nr. 20 275/40R20 305/35R20, 315/35R20
Nr. 21 275/45R20 305/40R20
Nr. 22 285/35R20 335/30R20
Nr. 23 285/40R20 325/35R20
Nr. 24 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Nicht für Fahrzeugausführung VW Passat Alltrack (Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
X72 Diese Reifengröße ist zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/55R17,
235/50R18 oder 235/45R19 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X88 Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugen mit 18 Zoll Serienradgröße
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A11-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 23 von 23
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Technologiezentrum Typprüfstelle Lambsheim ab
August 2023 durchgeführt. Die Verwendungsprüfung fand am 7. März 2024 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 23 und gilt für Sonderräder ab Herstellungsdatum Juli 2023.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 7. März 2024
Schmidt 00423982.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
