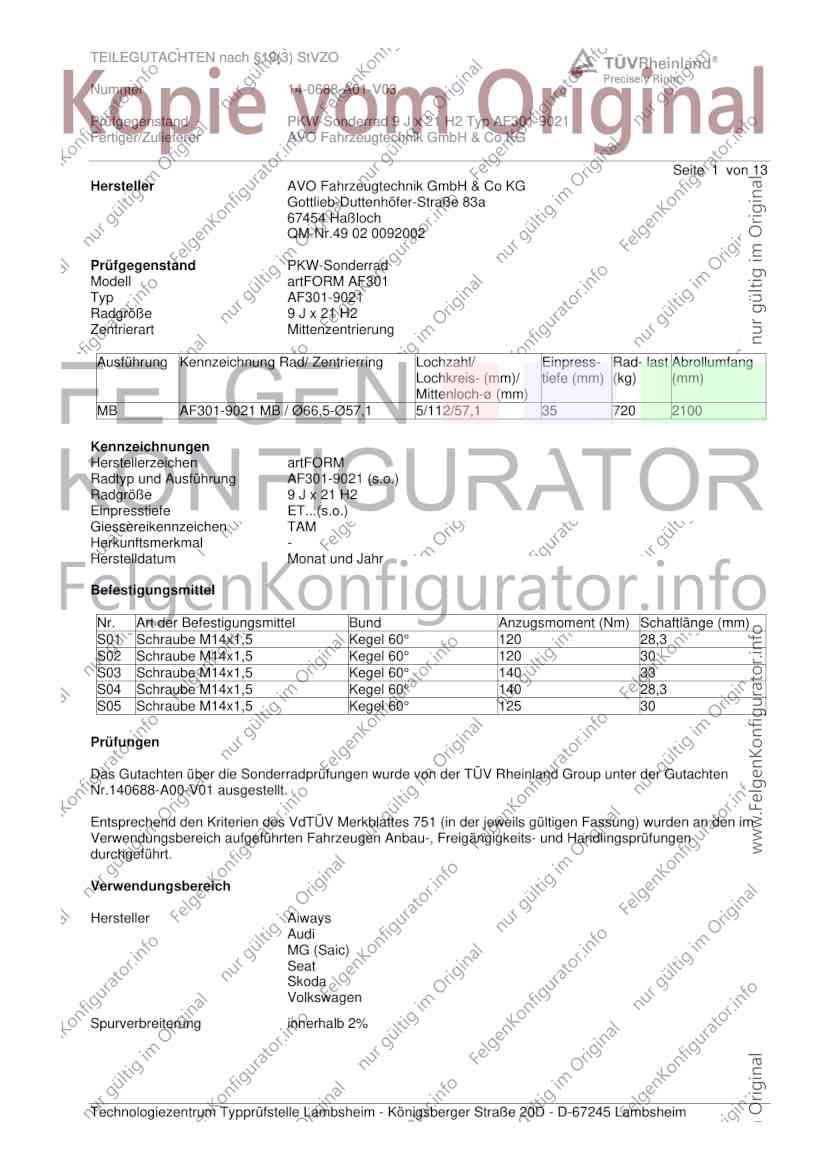

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0688-A01-V03
Prüfgegenstand PKW-Sonderrad 9 J x 21 H2 Typ AF301-9021
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 13
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr.49 02 0092002
Prüfgegenstand PKW-Sonderrad
Modell artFORM AF301
Typ AF301-9021
Radgröße 9 J x 21 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
MB AF301-9021 MB / Ø66,5-Ø57,1 5/112/57,1 35 720 2100
Kennzeichnungen
Herstellerzeichen artFORM
Radtyp und Ausführung AF301-9021 (s.o.)
Radgröße 9 J x 21 H2
Einpresstiefe ET...(s.o.)
Giessereikennzeichen TAM
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28,3
S02 Schraube M14x1,5 Kegel 60° 120 30
S03 Schraube M14x1,5 Kegel 60° 140 33
S04 Schraube M14x1,5 Kegel 60° 140 28,3
S05 Schraube M14x1,5 Kegel 60° 125 30
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Rheinland Group unter der Gutachten
Nr.140688-A00-V01 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller Aiways
Audi
MG (Saic)
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0688-A01-V03
Prüfgegenstand PKW-Sonderrad 9 J x 21 H2 Typ AF301-9021
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Aiways U5 55, 60 245/35R21 K1a K1b K3s A06 A12 A16
MAS861, -/WVTA A18 A58 M01
e13*2007/46*2315*..; S02
e13*KS07/46*1629*..;
e13*KS07/46*1631*..
Audi A8 155-206 265/30R21 T96 143 A06 A12 A16
4E 240 265/30R21 A59 T96 143 A18 K1c K2b
e1*2001/116*0198*.., 257-331 265/30R21 T96 143 Lim M01 NBF
e1*2001/116*0246*.. S01
Audi Q3 (I) 88-162 245/30R21 K1a K2b T91 A06 A12 A16
8U, 8U1 88-162 255/30R21 K1a K2b K6v A18 A57 M01
e1*2007/46*0591*..; S03
e13*2007/46*1163*..
Audi Q3 (I) 88-162 245/30R21 T91 A06 A12 A16
8U, 8U1 88-162 255/30R21 K6v A18 A57 KMV
e1*2007/46*0591*..; M01 S03
e13*2007/46*1163*..
- mit Radhaus-
Verbreiterungen
Audi Q3, -/Sportback (II) 110-180 245/35R21 K1c K2b T96 A06 A12 A16
F3 110-180 255/35R21 K1c K2b A18 A57 M01
e1*2007/46*1900*.. MpH S03
Audi Q3, -/Sportback (II) 110-180 245/35R21 T96 A06 A12 A16
F3 110-180 255/35R21 A18 A57 M01
e1*2007/46*1900*.. MpH RQ3 S03
- mit Radhaus-
Verbreiterungen
Audi RS Q3 (I) 228-270 245/30R21 T91 A06 A12 A16
8U 228-270 255/30R21 K6v A18 A56 KMV
e1*2007/46* M01 S03
0590*01-..
Audi RS Q3 -/Sportback (II) 294 245/35R21 M+S T96 A06 A12 A16
F3 294 255/35R21 A18 A56 M01
e1*2007/46*2038*.. P38 S03
MG EHS (RX6) PHEV 119 245/30R21 K1a K3i K5w T91 A06 A12 A16
AS23P-L 119 255/30R21 K1a K2b K3i K5x K6w K7a T93 A18 A58 M01
e5*2018/858*00003*.. S05
- Plug-in Hybrid
MG HS 119 245/30R21 K1a K3i K5w T91 A06 A12 A16
AS23 119 255/30R21 K1a K2b K3i K5x K6w K7a T93 A18 A58 M01
e4*2018/858*00111*.. S05
Cupra Formentor 110,140 245/30R21 K1c K2b K6w A06 A12 A16
KM 110,140 255/30R21 K1c K2c K3s K5v K6y K8e A18 A57 M01
e9*2007/46* NoP S04
4008*00-19
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0688-A01-V03
Prüfgegenstand PKW-Sonderrad 9 J x 21 H2 Typ AF301-9021
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Cupra Formentor 110 245/30R21 K1c K2b K6w A06 A12 A16
KM 110 255/30R21 K1c K2c K3s K5v K6y K8e A18 A58 M01
e9*2007/46*4008*20-.. NoP S04
- ab Facelift 2024
Cupra Formentor e-Hybrid 110 245/30R21 K1c K2b K6w T87 T91 A06 A12 A16
KM 110 255/30R21 K1c K2c K3s K5v K6y K8e A18 A58 M01
e9*2007/46* S04
4008*00-19
- Plug-in Hybrid
Cupra Formentor e-Hybrid 110, 130 245/30R21 K1c K2b K6w T91 A06 A12 A16
KM 110, 130 255/30R21 K1c K2c K3s K5v K6y K8e A18 A58 M01
e9*2007/46*4008*21-.. S04
- Plug-in Hybrid
- ab Facelift 2024
Cupra Formentor VZ 180,228 245/30R21 K1c K2b K6w T91 A06 A12 A16
KM 180,228 255/30R21 K1c K2c K3s K5v K6y K8e A18 A57 M01
e9*2007/46* NoP S04
4008*00-19
Cupra Formentor VZ 245 245/30R21 K1c K2b K6w T91 A06 A12 A16
KM 245 255/30R21 K1c K2c K3s K5v K6y K8e A18 A56 M01
e9*2007/46*4008*22-.. NoP S04
ab Facelift 2024
Cupra Formentor VZ5 287 255/30R21 K1a K1b K3s K6w K8e A06 A12 A16
KM A18 A56 KMV
e9*2007/46* M01 S04
4008*00-19
Cupra Terramar 110, 150 245/35R21 T96 A06 A12 A16
KP 110, 150 255/35R21 A18 A57 M01
e9*2018/858*04014*.. 110, 150 265/35R21 K2b R03 NoE NoP V21
S04
Cupra Terramar e-Hybrid 110, 130 245/35R21 R37 T96 A06 A12 A16
KP 110, 130 245/35R21 M+S T96 A18 A58 M01
e9*2018/858*04014*.. 110, 130 255/35R21 V21 S04
- Plug-in Hybrid 110, 130 265/35R21 K2b R03
Cupra Terramar VZ 195 245/35R21 M+S T96 A06 A12 A16
KP 195 255/35R21 A18 A56 M01
e9*2018/858*04014*.. NoE NoP S04
Seat Ateca 85, 110 245/30R21 G01 K1c K2b K6v K8c T87 T91 A06 A12 A16
5FP A18 A58 F23
e9*2007/46*6394*.. KMV M01 NoP
- incl. ab Modell 2021 S04
- Frontantrieb
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0688-A01-V03
Prüfgegenstand PKW-Sonderrad 9 J x 21 H2 Typ AF301-9021
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG

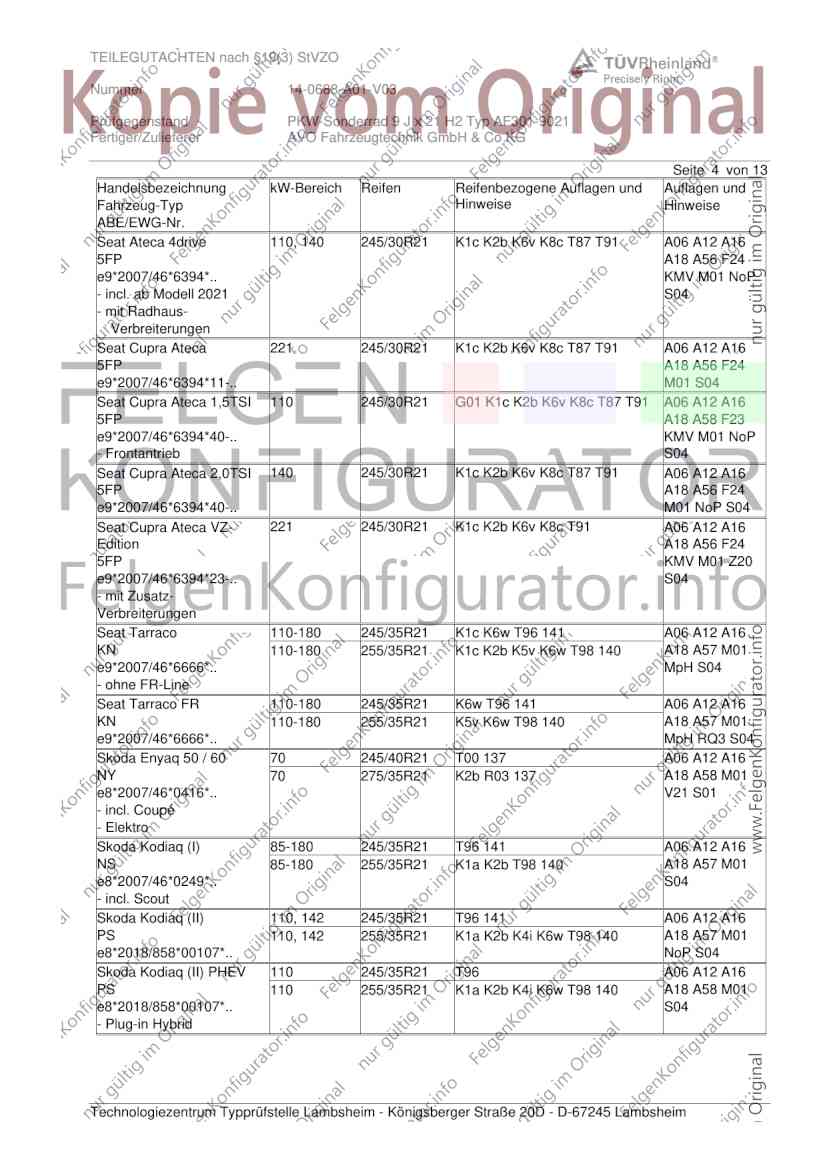

Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Ateca 4drive 110, 140 245/30R21 K1c K2b K6v K8c T87 T91 A06 A12 A16
5FP A18 A56 F24
e9*2007/46*6394*.. KMV M01 NoP
- incl. ab Modell 2021 S04
- mit Radhaus-
Verbreiterungen
Seat Cupra Ateca 221 245/30R21 K1c K2b K6v K8c T87 T91 A06 A12 A16
5FP A18 A56 F24
e9*2007/46*6394*11-.. M01 S04
Seat Cupra Ateca 1,5TSI 110 245/30R21 G01 K1c K2b K6v K8c T87 T91 A06 A12 A16
5FP A18 A58 F23
e9*2007/46*6394*40-.. KMV M01 NoP
- Frontantrieb S04
Seat Cupra Ateca 2,0TSI 140 245/30R21 K1c K2b K6v K8c T87 T91 A06 A12 A16
5FP A18 A56 F24
e9*2007/46*6394*40-.. M01 NoP S04
Seat Cupra Ateca VZ- 221 245/30R21 K1c K2b K6v K8c T91 A06 A12 A16
Edition A18 A56 F24
5FP KMV M01 Z20
e9*2007/46*6394*23-.. S04
- mit Zusatz-
Verbreiterungen
Seat Tarraco 110-180 245/35R21 K1c K6w T96 141 A06 A12 A16
KN 110-180 255/35R21 K1c K2b K5v K6w T98 140 A18 A57 M01
e9*2007/46*6666*.. MpH S04
- ohne FR-Line
Seat Tarraco FR 110-180 245/35R21 K6w T96 141 A06 A12 A16
KN 110-180 255/35R21 K5v K6w T98 140 A18 A57 M01
e9*2007/46*6666*.. MpH RQ3 S04
Skoda Enyaq 50 / 60 70 245/40R21 T00 137 A06 A12 A16
NY 70 275/35R21 K2b R03 137 A18 A58 M01
e8*2007/46*0416*.. V21 S01
- incl. Coupé
- Elektro
Skoda Kodiaq (I) 85-180 245/35R21 T96 141 A06 A12 A16
NS 85-180 255/35R21 K1a K2b T98 140 A18 A57 M01
e8*2007/46*0249*.. S04
- incl. Scout
Skoda Kodiaq (II) 110, 142 245/35R21 T96 141 A06 A12 A16
PS 110, 142 255/35R21 K1a K2b K4i K6w T98 140 A18 A57 M01
e8*2018/858*00107*.. NoP S04
Skoda Kodiaq (II) PHEV 110 245/35R21 T96 A06 A12 A16
PS 110 255/35R21 K1a K2b K4i K6w T98 140 A18 A58 M01
e8*2018/858*00107*.. S04
- Plug-in Hybrid
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0688-A01-V03
Prüfgegenstand PKW-Sonderrad 9 J x 21 H2 Typ AF301-9021
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Superb (III) 88-206 245/30R21 G01 K1c K2b K3d K3f K4i K5d A06 A12 A16
3T K6h K6i K8m T87 T91 A18 A57 Car
e11*2001/116* Lim M01 NoP
0326*32-45; S04
e11*2007/46*
0014*22-..;
e8*2007/46*0317*..
- incl. Scout
Skoda Superb iV (III) 115 245/30R21 G01 K1c K2b K3d K3f K4i K5d A06 A12 A16
3T K6h K6i K8m T91 A18 A58 Car
e8*2007/46*0317*.. Lim M01 S04
- Plug-in Hybrid
VW Arteon -/Shooting 110-206 245/30R21 K1a K2b T91 A06 A12 A16
Brake 110-206 255/30R21 K1c K2b K5b K8d T93 A18 A57 Car
3H Lim M01 MpH
e1*2007/46*1725*.. S04
VW Arteon R -/Shooting 235 245/30R21 K1a K2b T91 A06 A12 A16
Brake R 235 255/30R21 K1c K2b K5b K8d T93 A18 A56 Car
3H Lim M01 NoP
e1*2007/46*1725*.. S04
VW Passat (VIII) 88-206 245/30R21 G01 K1c K2c K3a K3c K4i K5d A06 A12 A16
3C K6i K8m T91 A18 A58 Car
e1*2001/116* Lim M01 NoP
0307*37-.. VoA S04
- Limousine / Variant
ab MJ 2015 (B8/3G)
- incl. Facelift 2019
VW Tiguan (I) 81-155 255/30R21 K1c K2c K42 A06 A12 A16
5N A18 A57 M01
e1*2001/116* S04
0450*00-10;
e1*2007/46*
0487*00-01
VW Tiguan (I) 81-155 255/30R21 K42 A06 A12 A16
5N 81-155 255/30R21 Z19 A18 A57 KMV
e1*2001/116* M01 S04
0450*00-23;
e1*2007/46*
0487*00-14
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0688-A01-V03
Prüfgegenstand PKW-Sonderrad 9 J x 21 H2 Typ AF301-9021
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan (I) 81-155 255/30R21 K1c K2c K42 A06 A12 A16
5N A18 A57 M01
e1*2001/116* S04
0450*11-23;
e1*2007/46*
0487*02-14
- ab Facelift 2011
VW Tiguan (II) 85-180 245/35R21 K1a K1b K2b T96 A06 A12 A16
5N 85-180 255/35R21 K1c K2b K6w A18 A57 M01
e1*2001/116* MpH S04
0450*24-..; e1*2007/46*
0487*15-..
- ab Modell 2016
- incl. Facelift 2021
VW Tiguan (II) Allspace 110-180 245/35R21 K1a K1b K2b T96 141 A06 A12 A16
5N 110-180 255/35R21 K1c K2b K6w T98 140 A18 A57 M01
e1*2001/116* S04
0450*31-..
- incl. Facelift 2021
VW Tiguan (II) Allspace R- 110-180 245/35R21 T96 141 A06 A12 A16
Line 110-180 255/35R21 K6w T98 140 A18 A57 M01
5N RQ3 S04
e1*2001/116*
0450*31-..
- incl. Facelift 2021
VW Tiguan (II) R 235 245/35R21 M+S A06 A12 A16
5N 235 255/35R21 K6w A18 A56 M01
e1*2001/116* S04
0450*54-..
- incl. Facelift 2021
VW Tiguan (II) R-Line 85-180 245/35R21 T96 A06 A12 A16
5N 85-180 255/35R21 K6w A18 A57 M01
e1*2001/116* MpH RQ3 S04
0450*24-..;
e1*2007/46*
0487*15-..
- ab Modell 2016
- incl. Facelift 2021
VW Tiguan (III) 96-142 245/35R21 K1a K1b T96 A06 A12 A16
CT 96-142 255/35R21 K1c A18 A57 M01
e1*2018/858*00302*.. NoP S04
VW Tiguan (III) PHEV 110, 130 245/35R21 K1a K1b T96 A06 A12 A16
CT 110, 130 255/35R21 K1c A18 A58 M01
e1*2018/858*00302*.. S04
- Plug-in Hybrid
VW Tiguan (III) R-Line 96-195 245/35R21 M+S T96 A06 A12 A16
CT 96-195 255/35R21 A18 A57 M01
e1*2018/858*00302*.. NoP RQ3 S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0688-A01-V03
Prüfgegenstand PKW-Sonderrad 9 J x 21 H2 Typ AF301-9021
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG

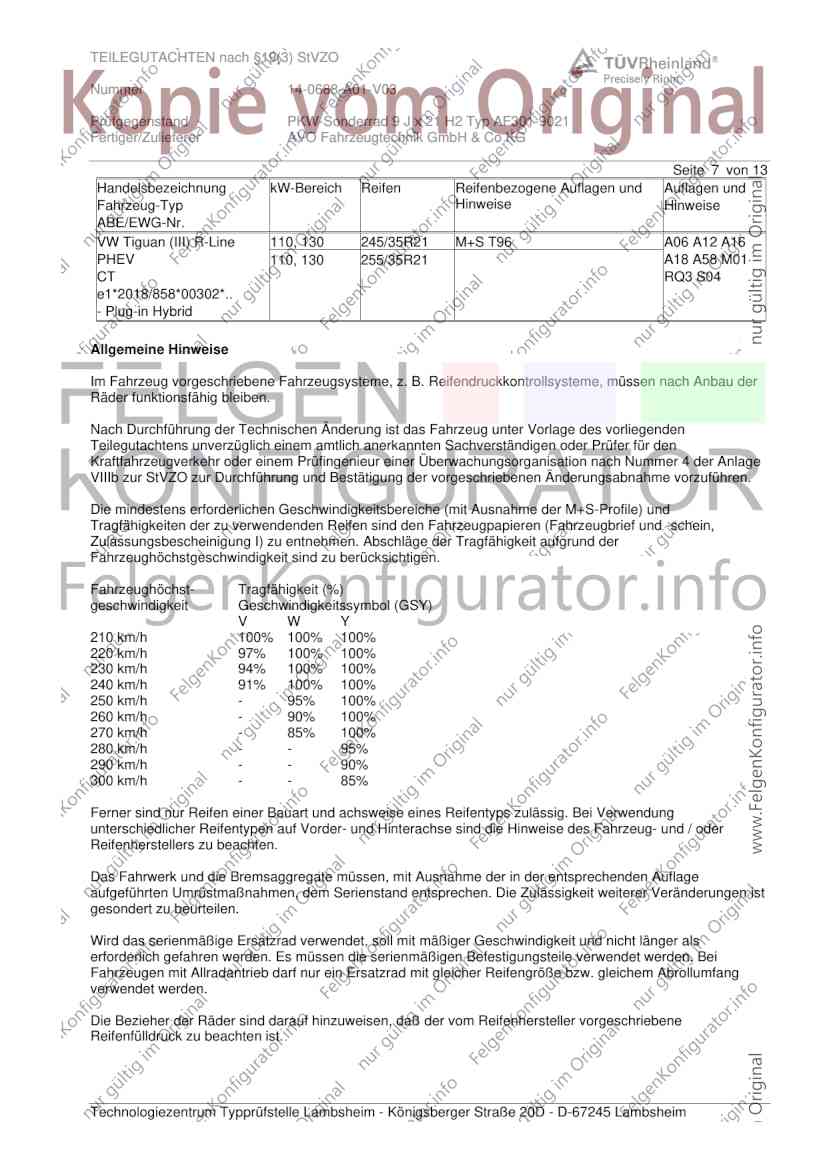

Seite 7 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan (III) R-Line 110, 130 245/35R21 M+S T96 A06 A12 A16
PHEV 110, 130 255/35R21 A18 A58 M01
CT RQ3 S04
e1*2018/858*00302*..
- Plug-in Hybrid
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden
Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der vorgeschriebenen Änderungsabnahme vorzuführen.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0688-A01-V03
Prüfgegenstand PKW-Sonderrad 9 J x 21 H2 Typ AF301-9021
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG

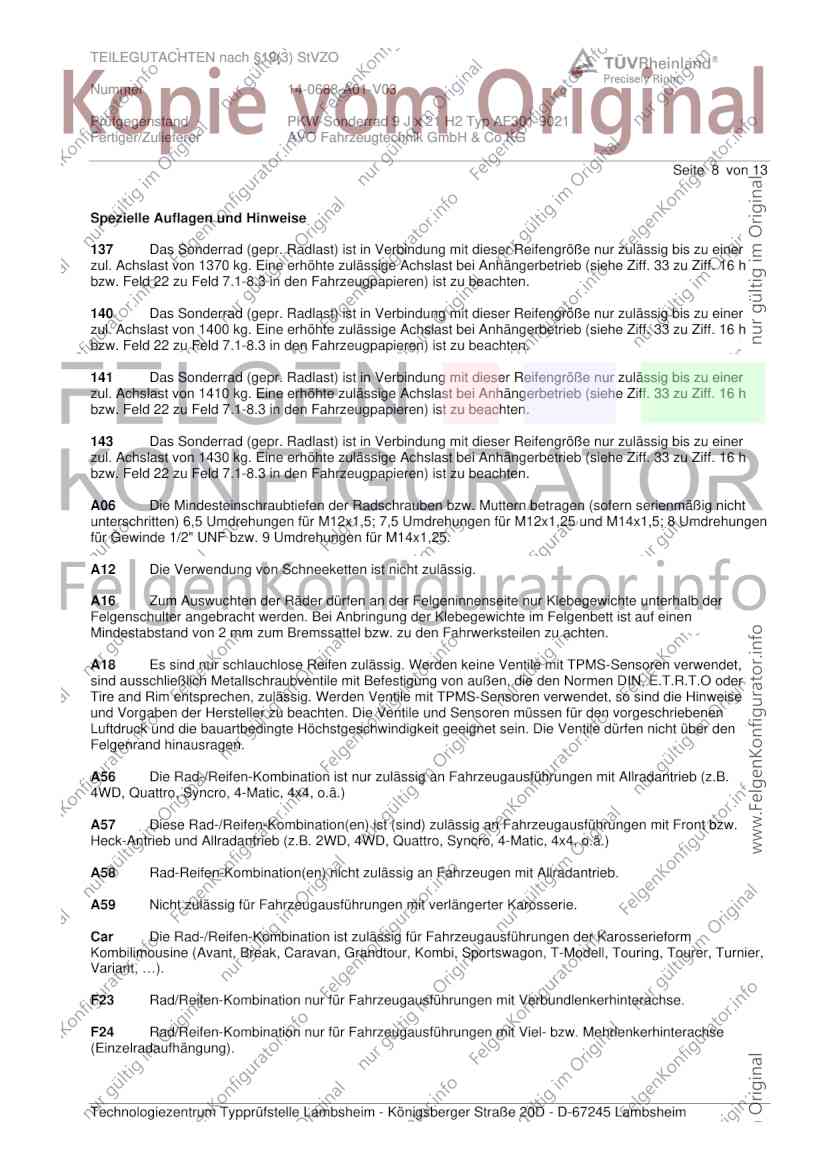

Seite 8 von 13
Spezielle Auflagen und Hinweise
137 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1370 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
140 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1400 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
141 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1410 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
143 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1430 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig nicht
unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8 Umdrehungen
für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN, E.T.R.T.O oder
Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die Hinweise
und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen
Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0688-A01-V03
Prüfgegenstand PKW-Sonderrad 9 J x 21 H2 Typ AF301-9021
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG

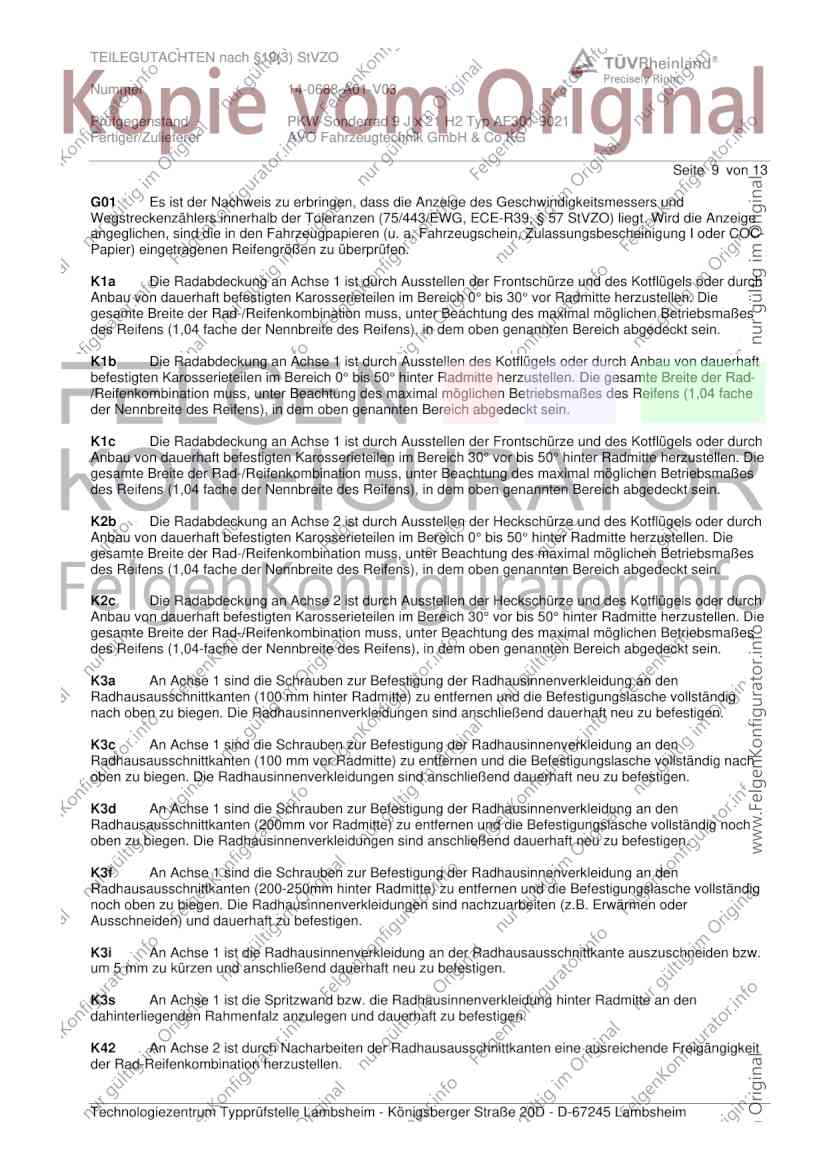

Seite 9 von 13
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig nach
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3d An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200-250mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
noch oben zu biegen. Die Radhausinnenverkleidungen sind nachzuarbeiten (z.B. Erwärmen oder
Ausschneiden) und dauerhaft zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0688-A01-V03
Prüfgegenstand PKW-Sonderrad 9 J x 21 H2 Typ AF301-9021
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG

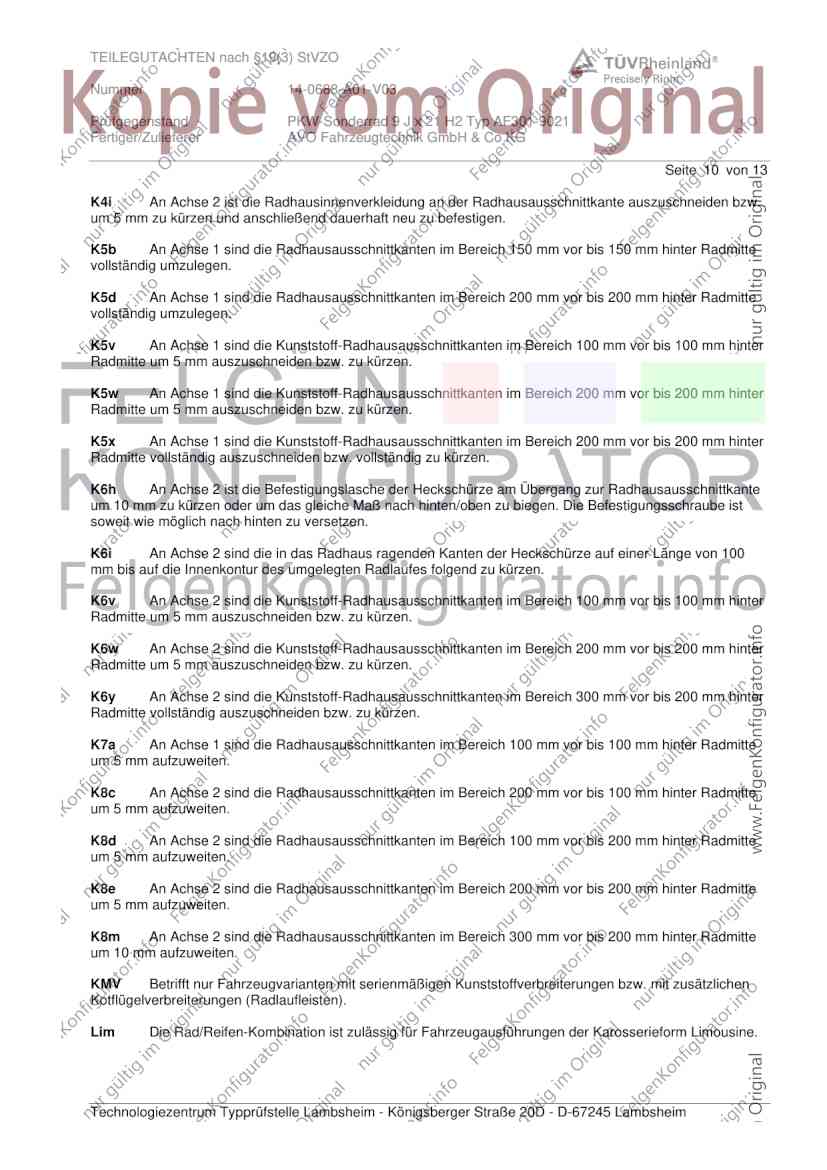

Seite 10 von 13
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befestigungsschraube ist
soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von 100
mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter Radmitte
um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0688-A01-V03
Prüfgegenstand PKW-Sonderrad 9 J x 21 H2 Typ AF301-9021
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG

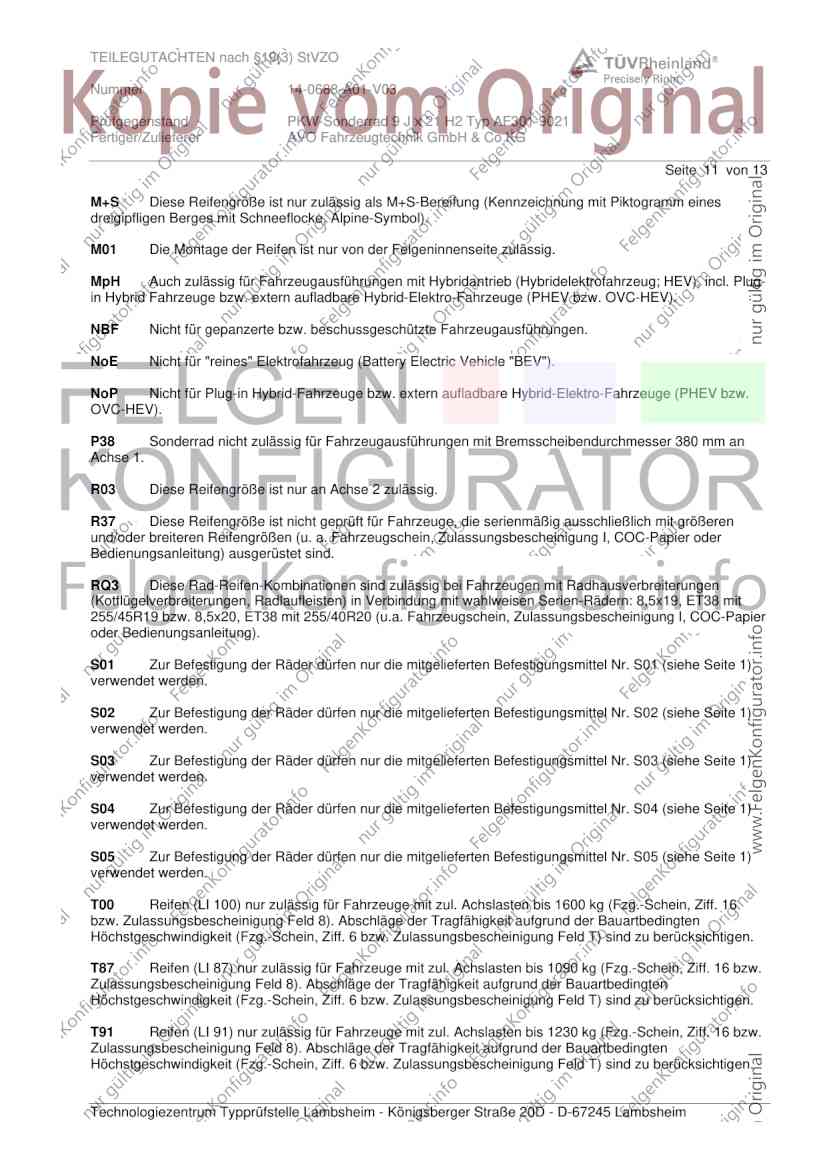

Seite 11 von 13
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung (Kennzeichnung mit Piktogramm eines
dreigipfligen Berges mit Schneeflocke, Alpine-Symbol).
M01 Die Montage der Reifen ist nur von der Felgeninnenseite zulässig.
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl. Plug-
in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
P38 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 380 mm an
Achse 1.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.
RQ3 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit wahlweisen Serien-Rädern: 8,5x19, ET38 mit
255/45R19 bzw. 8,5x20, ET38 mit 255/40R20 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe Seite 1)
verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0688-A01-V03
Prüfgegenstand PKW-Sonderrad 9 J x 21 H2 Typ AF301-9021
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG

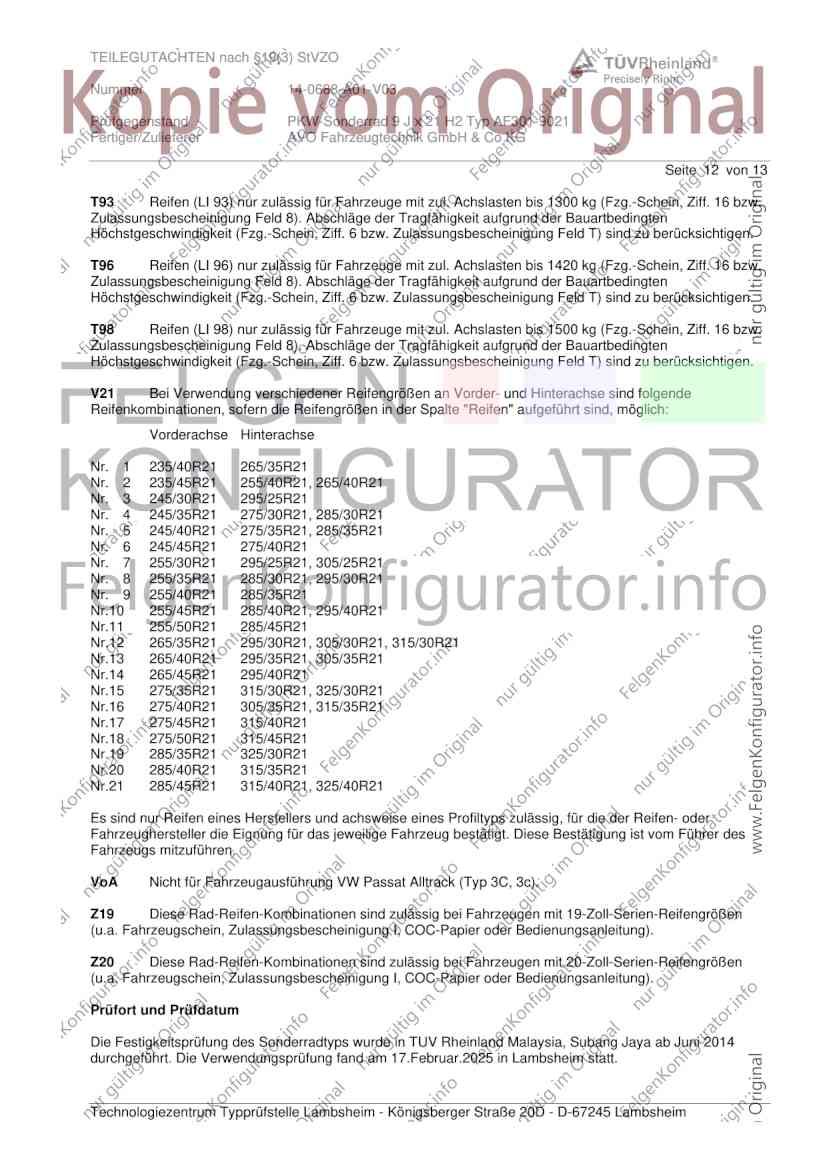

Seite 12 von 13
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
V21 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 235/40R21 265/35R21
Nr. 2 235/45R21 255/40R21, 265/40R21
Nr. 3 245/30R21 295/25R21
Nr. 4 245/35R21 275/30R21, 285/30R21
Nr. 5 245/40R21 275/35R21, 285/35R21
Nr. 6 245/45R21 275/40R21
Nr. 7 255/30R21 295/25R21, 305/25R21
Nr. 8 255/35R21 285/30R21, 295/30R21
Nr. 9 255/40R21 285/35R21
Nr.10 255/45R21 285/40R21, 295/40R21
Nr.11 255/50R21 285/45R21
Nr.12 265/35R21 295/30R21, 305/30R21, 315/30R21
Nr.13 265/40R21 295/35R21, 305/35R21
Nr.14 265/45R21 295/40R21
Nr.15 275/35R21 315/30R21, 325/30R21
Nr.16 275/40R21 305/35R21, 315/35R21
Nr.17 275/45R21 315/40R21
Nr.18 275/50R21 315/45R21
Nr.19 285/35R21 325/30R21
Nr.20 285/40R21 315/35R21
Nr.21 285/45R21 315/40R21, 325/40R21
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
VoA Nicht für Fahrzeugausführung VW Passat Alltrack (Typ 3C, 3c).
Z19 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 19-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z20 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 20-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in TUV Rheinland Malaysia, Subang Jaya ab Juni 2014
durchgeführt. Die Verwendungsprüfung fand am 17.Februar.2025 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0688-A01-V03
Prüfgegenstand PKW-Sonderrad 9 J x 21 H2 Typ AF301-9021
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 13 von 13
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum April 2014.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 17. Februar 2025
Tufan 00441710.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
