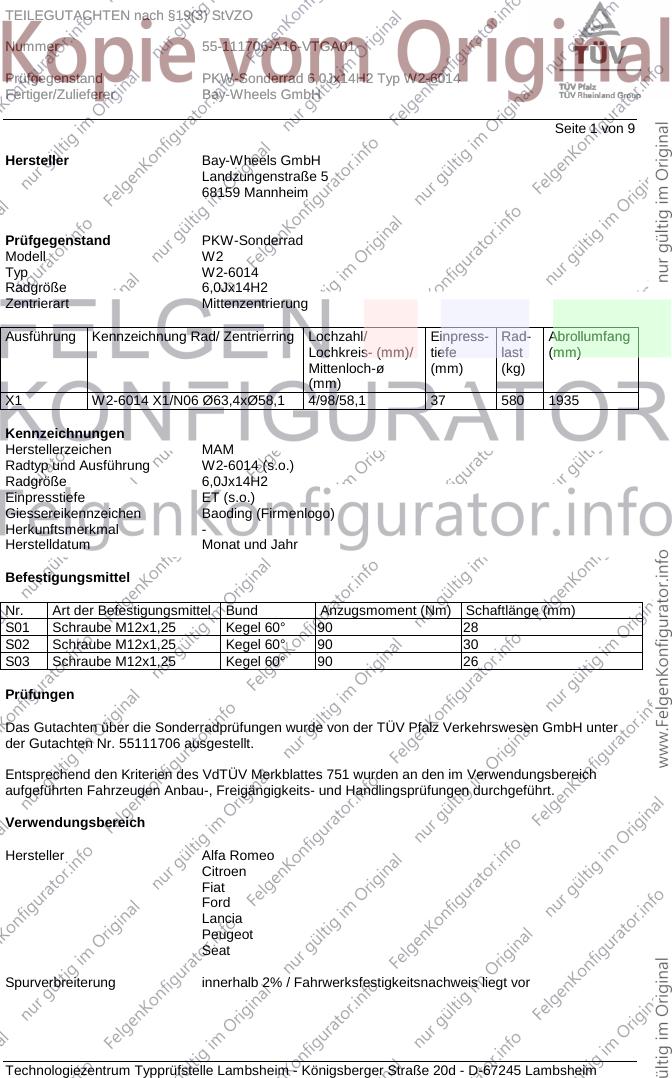

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-111706-A16-VTGA01
Prüfgegenstand PKW-Sonderrad 6,0Jx14H2 Typ W2-6014
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 1 von 9
Hersteller Bay-Wheels GmbH
Landzungenstraße 5
68159 Mannheim
Prüfgegenstand PKW-Sonderrad
Modell W2
Typ W2-6014
Radgröße 6,0Jx14H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
X1 W2-6014 X1/N06 Ø63,4xØ58,1 4/98/58,1 37 580 1935
Kennzeichnungen
Herstellerzeichen MAM
Radtyp und Ausführung W2-6014 (s.o.)
Radgröße 6,0Jx14H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen Baoding (Firmenlogo)
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,25 Kegel 60° 90 28
S02 Schraube M12x1,25 Kegel 60° 90 30
S03 Schraube M12x1,25 Kegel 60° 90 26
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 55111706 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 wurden an den im Verwendungsbereich
aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Alfa Romeo
Citroen
Fiat
Ford
Lancia
Peugeot
Seat
Spurverbreiterung innerhalb 2% / Fahrwerksfestigkeitsnachweis liegt vor
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-111706-A16-VTGA01
Prüfgegenstand PKW-Sonderrad 6,0Jx14H2 Typ W2-6014
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Alfa 145/146 66-95 175/65R14 A02 A04 A05
930 66-95 185/60R14 A06 A08 A09
G731, A12 A14 A19
e3*96/27*0029*.. B02 B03 S02
Alfa 155 66-106 195/60R14 A02 A04 A05
167 66-106 205/55R14 A06 A08 A09
F737, /1 66-95 175/65R14 M+S R09 A12 A14 A19
e3*95/54*0011*.. 66-95 185/60R14 B02 B03 F04
S02
Alfa 164 105-109 185/70R14 116 A02 A04 A05
164 105-109 195/65R14 116 A06 A08 A09
E897, /1, /2 A12 A14 A19
B02 B03 S02
Citroen Nemo 50,54 175/70R14 A13 A02 A04 A05
A, 225L 50,54 185/65R14 A13 A06 A08 A09
e3*2001/116*0273*.., 50,54 185/70R14 A13 A14 A16 A19
N130 50,54 195/65R14 A12 B02 B03 S01
50,54 205/60R14 A12 K1a K1b
50,54 205/65R14 A12 K1a K1b
Fiat 500 51 165/65R14 A90 R09 A02 A04 A05
312 51-74 175/65R14 A12 A06 A08 A09
e3*2001/116*0261*.. 51-74 185/60R14 A12 A14 A19 B02
51-74 195/60R14 A12 Flh R52 S01
Fiat Bravo/Brava 55-83 165/65R14 R09 A02 A04 A05
182 55-83 175/65R14 A06 A08 A09
G983, 55-83 185/60R14 A12 A14 A19
e3*96/27*0019*.. 55-83 185/65R14 R09 B02 S02
55-83 195/55R14 K46
55-83 205/55R14 K42 K45 K46
Fiat Croma 55-114 195/60R14 T86 A02 A04 A05
154 55-114 205/60R14 K41 K42 A06 A08 A09
D972, /1, /2, /3 55-88 175/70R14 R37 T84 A12 A14 A19
55-88 185/65R14 T86 B02 B03 S02
77-85 185/70R14 R09
77-85 195/65R14 R09
Fiat Fiorino 54,55 175/70R14 A13 A02 A04 A05
225, 225L 54,55 185/65R14 A13 A06 A08 A09
e3*2001/116*0271*.., 54,55 185/70R14 A13 A14 A16 A19
N157 54,55 195/65R14 A12 B02 B03 S01
54,55 205/60R14 A12 K1a K1b
54,55 205/65R14 A12 K1a K1b
Fiat Idea 51-70 185/65R14 A02 A04 A05
350 51-70 195/60R14 A06 A08 A09
e3*2001/116*0153*.. 51-70 195/65R14 A12 A14 A19
51-70 205/55R14 B02 B03 S01
51-70 205/60R14
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-111706-A16-VTGA01
Prüfgegenstand PKW-Sonderrad 6,0Jx14H2 Typ W2-6014
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Fiat Marea 55-83 175/70R14 R37 A02 A04 A05
185 55-83 185/65R14 A06 A08 A09
e3*93/81*0003*.. 55-83 195/60R14 A12 A14 A19
e3*95/54*0003*.. B02 B03 S02
e3*96/79*0039*..
Fiat Palio Weekend 44-76 175/65R14 R37 T82 T86 A02 A04 A05
178 44-76 175/70R14 R09 T84 T88 A06 A08 A09
e3*96/27*0033*.., 44-76 185/60R14 T82 T86 A12 A14 A19
e3*98/14*0033*.. 44-76 195/55R14 T82 B02 S02
44-76 205/55R14 K1c K42 K56 T85
Fiat Panda 38-55 165/65R14 R37 A02 A04 A05
169 38-55 165/70R14 R09 R70 A06 A08 A09
e3*2001/116/0151*.. 38-55 165/70R14 G03 R70 A12 A14 A19
38-55 175/60R14 A58 B02 S03
38-55 175/65R14
Fiat Punto 40-43 165/65R14 R09 A02 A04 A05
176 40-43 175/60R14 G13 A06 A08 A09
G488, 40-43 185/50R14 K42 K46 K56 A12 A14 A19
e3*96/27*0022*.. 40-43 185/55R14 G13 K42 K46 K56 B02 F01 F02
40-65 185/60R14 G01 K42 K46 K56 X10 F04 S02
44-65 165/65R14
44-65 175/60R14
44-65 185/55R14 K42 K46 K56
96-98 165/65R14 K42 K46 K56 M+S R09
96-98 185/55R14 K42 K46 K56
96-98 185/60R14 G01 K42 K46 K56 X10
Fiat Punto 40-43 165/65R14 R09 A02 A04 A05
176C 40-43 175/60R14 G13 A06 A08 A09
G775 40-43 185/50R14 K42 K46 K56 A12 A14 A19
40-43 185/55R14 G13 K42 K46 K56 B02 F01 F02
40-65 185/60R14 G01 K42 K46 K56 F04 S01
44-65 165/65R14
44-65 175/60R14
44-65 185/55R14 K42 K46 K56
96-98 165/65R14 K42 K46 K56 M+S R09
96-98 185/55R14 K42 K46 K56
Fiat Punto 38-70 165/70R14 R37 R70 A02 A04 A05
188 38-70 175/65R14 R37 A06 A08 A09
e3*98/14*0048*.. A12 A14 A19
B02 B03 S02
Fiat Regata 43-74 165/65R14 A02 A04 A05
138R 43-74 185/60R14 K42 A06 A08 A09
D201/1, /2 A12 A14 A19
B02 S02
Fiat Ritmo 40-77 165/65R14 A02 A04 A05
138A 40-77 185/60R14 K42 A06 A08 A09
A887,/1,/2,/3,/4 A12 A14 A19
B02 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-111706-A16-VTGA01
Prüfgegenstand PKW-Sonderrad 6,0Jx14H2 Typ W2-6014
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Fiat Tempra 51-83 165/65R14 R09 A02 A04 A05
159 51-83 175/65R14 A06 A08 A09
F449, /1 51-83 185/60R14 A12 A14 A19
B02 B03 F04
S02
Fiat Tipo 41-100 165/65R14 R09 A02 A04 A05
160 41-100 175/65R14 A06 A08 A09
E814, /1, /2, /3 41-100 185/60R14 A12 A14 A19
B02 B03 F04
S02
Fiat Uno 32-55 185/50R14 K1c K2c K42 K46 A02 A04 A05
146A A06 A08 A09
C946, /1, /2, /3, /4 A12 A14 A19
B02 F01 S02
Ford KA II 51,55 165/65R14 A90 A02 A04 A05
RU8 51,55 175/60R14 A12 A06 A08 A09
e3*2001/116*0280*.. 51,55 175/65R14 A12 A14 A19 Flh
51,55 185/55R14 A12 S03
51,55 185/60R14 A12
51,55 195/60R14 A12
Lancia Dedra 55-96 175/65R14 R37 A02 A04 A05
835 55-96 185/60R14 A06 A08 A09
F303, /1, /2, A12 A14 A19
e3*96/27*0020*.. B02 B03 F04
S02
Lancia Delta 51-83 175/65R14 R37 A02 A04 A05
836 51-83 185/60R14 A06 A08 A09
G489, 66 Diesel 185/65R14 R09 A12 A14 A19
e3*96/27*0021*.. B02 B03 F04
S02
Lancia Musa 51-70 185/65R14 A02 A04 A05
350 51-70 195/60R14 A06 A08 A09
e3*2001/116*0153*.. 51-70 195/65R14 A12 A14 A19
51-70 205/55R14 B02 B03 S01
51-70 205/60R14
Lancia Thema 104-122 195/65R14 R09 R35 A02 A04 A05
834 110-122 205/60R14 R35 A06 A08 A09
D547, /1, /2, /3, 66-104 175/70R14 R09 A12 A14 A19
/4, /5, /6 66-112 185/65R14 R35 R37 T86 B02 B03 S02
66-112 195/60R14 R35 T86
84,5-112 185/70R14 R09 R35
Lancia Y 40-63 165/65R14 R09 A02 A04 A05
840 40-63 175/60R14 R37 A06 A08 A09
H262, 40-63 175/65R14 R37 A12 A14 A19
e3*95/54*0004*.., 40-63 185/55R14 R37 B02 S02
e3*98/14*0004*.. 40-63 185/60R14
Lancia Ypsilon 44-77 185/65R14 A11 A02 A04 A05
843 44-77 195/60R14 A12 A06 A08 A09
e3*2001/116*0149*.. 44-77 205/55R14 A12 A14 A19 B02
B03 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-111706-A16-VTGA01
Prüfgegenstand PKW-Sonderrad 6,0Jx14H2 Typ W2-6014
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 5 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Peugeot Bipper 50,54 175/70R14 A13 A02 A04 A05
A, 225L 50,54 185/65R14 A13 A06 A08 A09
e3*2001/116*0272*.., 50,54 185/70R14 A13 A14 A16 A19
N127 50,54 195/65R14 A12 B02 B03 S01
50,54 205/60R14 A12 K1a K1b
50,54 205/65R14 A12 K1a K1b
Seat Ibiza 29-76 165/65R14 K1c A02 A04 A05
021A 29-76 175/65R14 K1a K1c K2b K41 K42 R09 A06 A08 A09
D743 ab NT VI, /1 29-76 185/60R14 K1c K2c K41 K42 K44 A12 A14 A19
B02 B03 S02
Seat Malaga 42-74 165/65R14 K1c K41 K42 A02 A04 A05
023A 42-74 185/60R14 K1c K41 K42 A06 A08 A09
D912,/1 42-74 205/55R14 K1c K41 K42 K44 A12 A14 A19
B02 B03 S02
Auflagen und Hinweise
116 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1160 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5 7,5 Umdrehungen für M12x1,25 und M14x1,5
bzw. 8 Umdrehungen für Gewinde 1/2" UNF.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-111706-A16-VTGA01
Prüfgegenstand PKW-Sonderrad 6,0Jx14H2 Typ W2-6014
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 6 von 9
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloß auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Kettenschloß
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
F01 Die Sonderräder sind nur zulässig an Fahrzeugen mit Stabilisator an Achse 1.
F02 Die Sonderräder sind nur zulässig an Fahrzeugen mit Stabilisator an Achse 2.
F04 Serienmäßig vorhandene Distanzscheiben sind vor Anbau der Sonderräder zu entfernen.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-111706-A16-VTGA01
Prüfgegenstand PKW-Sonderrad 6,0Jx14H2 Typ W2-6014
Fertiger/Zulieferer Bay-Wheels GmbH

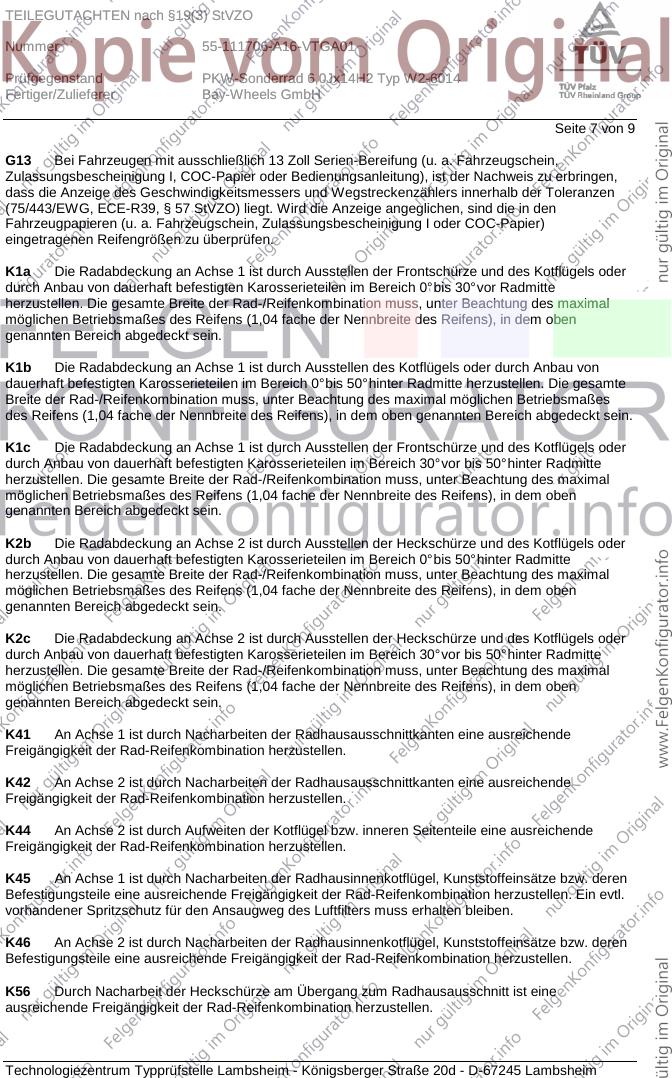

Seite 7 von 9
G13 Bei Fahrzeugen mit ausschließlich 13 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-111706-A16-VTGA01
Prüfgegenstand PKW-Sonderrad 6,0Jx14H2 Typ W2-6014
Fertiger/Zulieferer Bay-Wheels GmbH

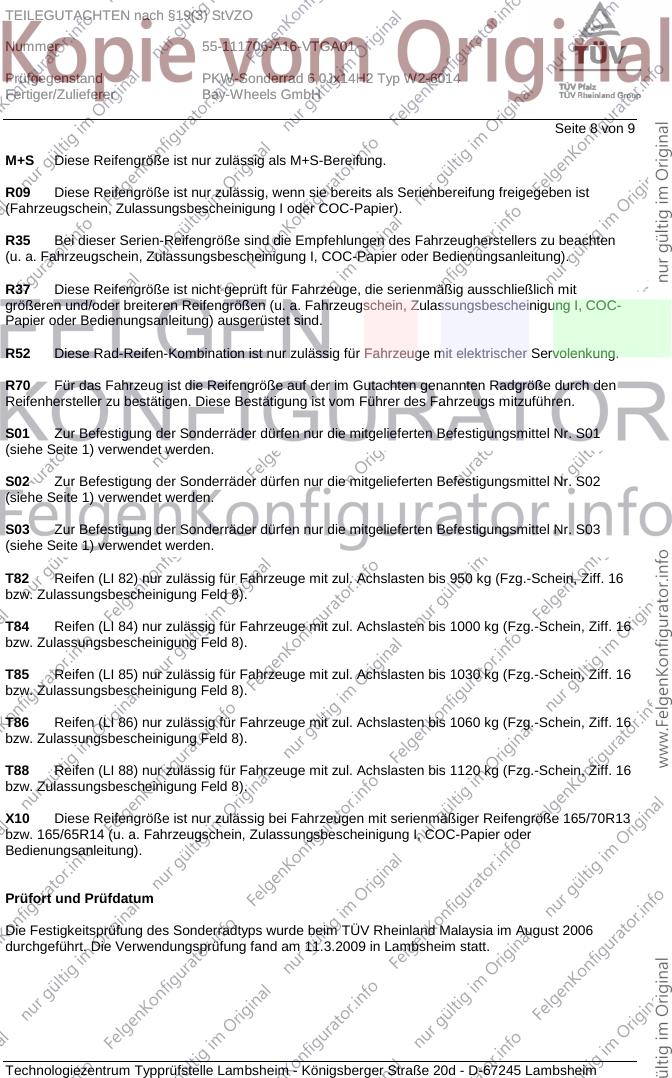

Seite 8 von 9
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R52 Diese Rad-Reifen-Kombination ist nur zulässig für Fahrzeuge mit elektrischer Servolenkung.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
X10 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 165/70R13
bzw. 165/65R14 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde beim TÜV Rheinland Malaysia im August 2006
durchgeführt. Die Verwendungsprüfung fand am 11.3.2009 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-111706-A16-VTGA01
Prüfgegenstand PKW-Sonderrad 6,0Jx14H2 Typ W2-6014
Fertiger/Zulieferer Bay-Wheels GmbH

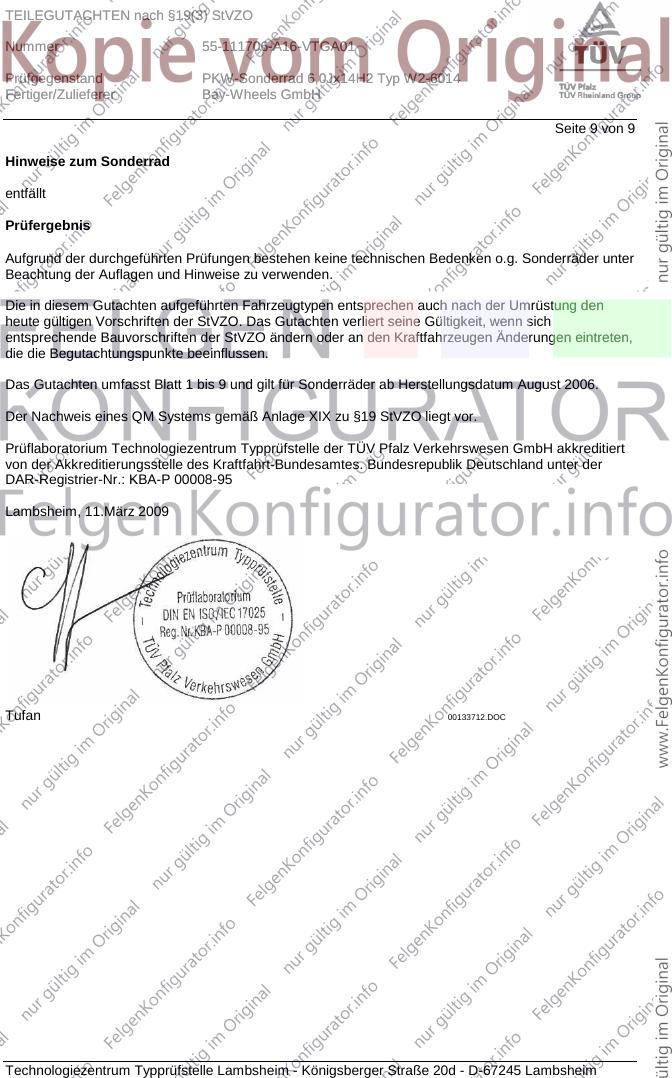

Seite 9 von 9
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum August 2006.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 11.März 2009
Tufan 00133712.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
