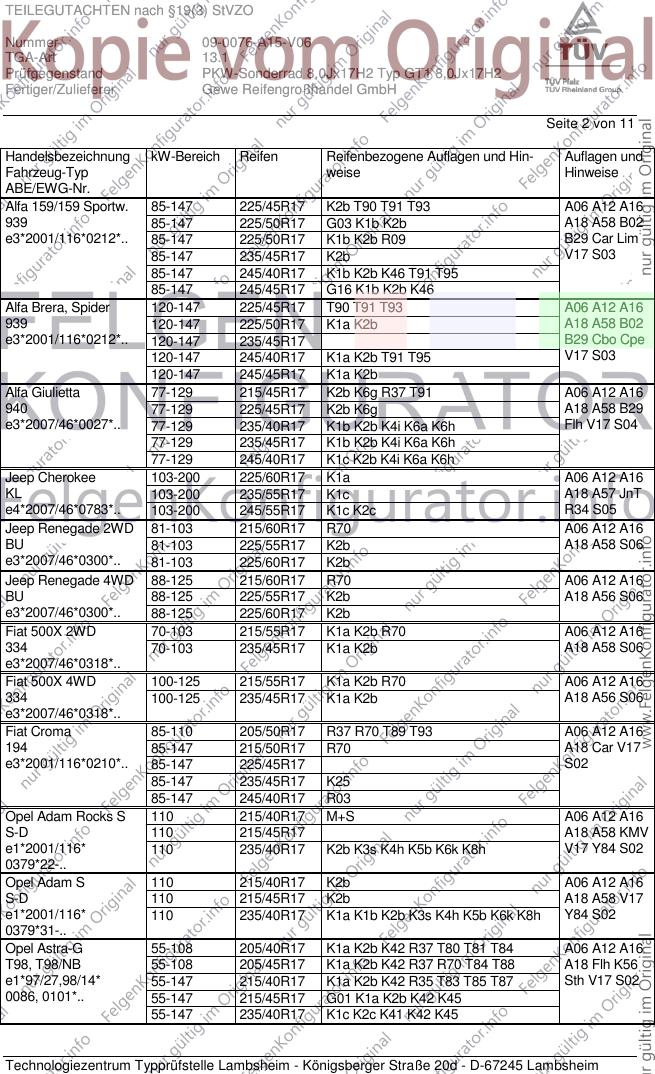

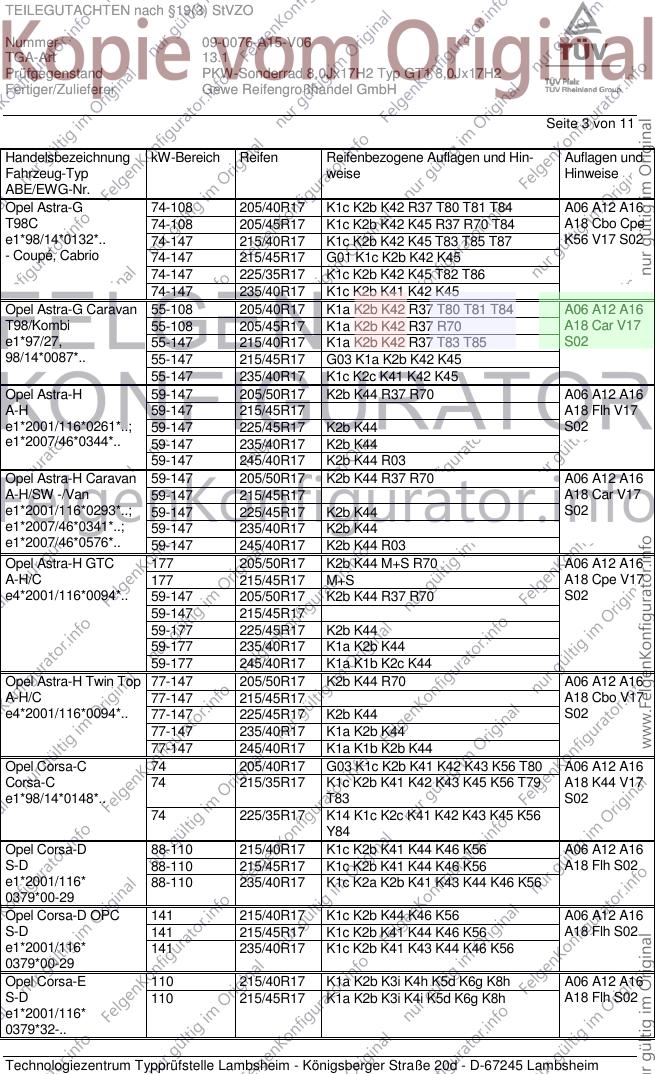

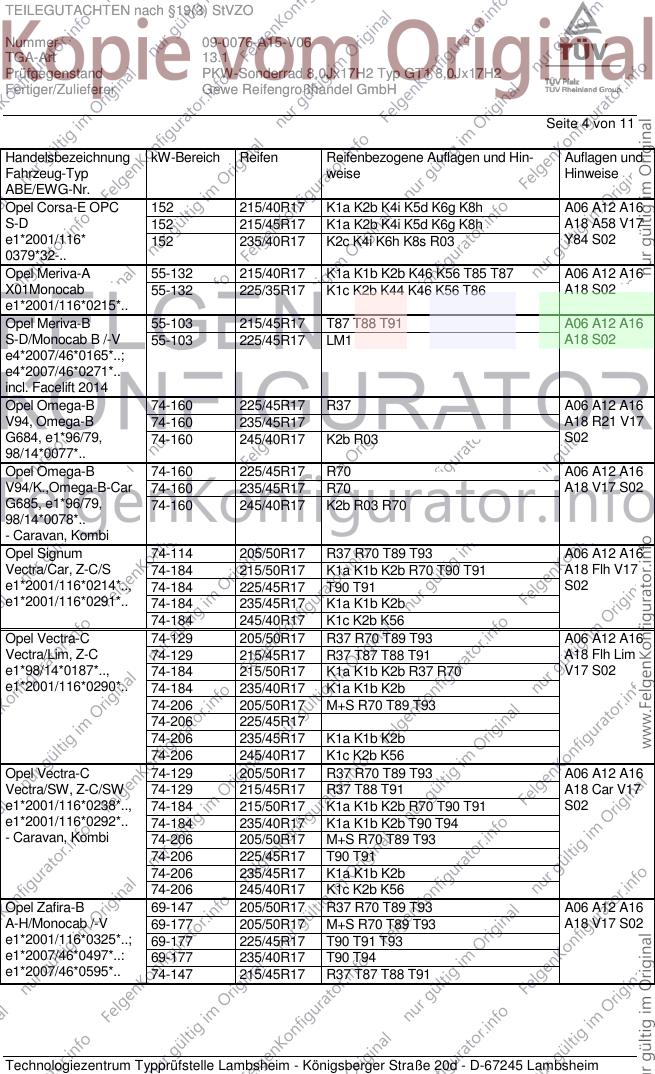

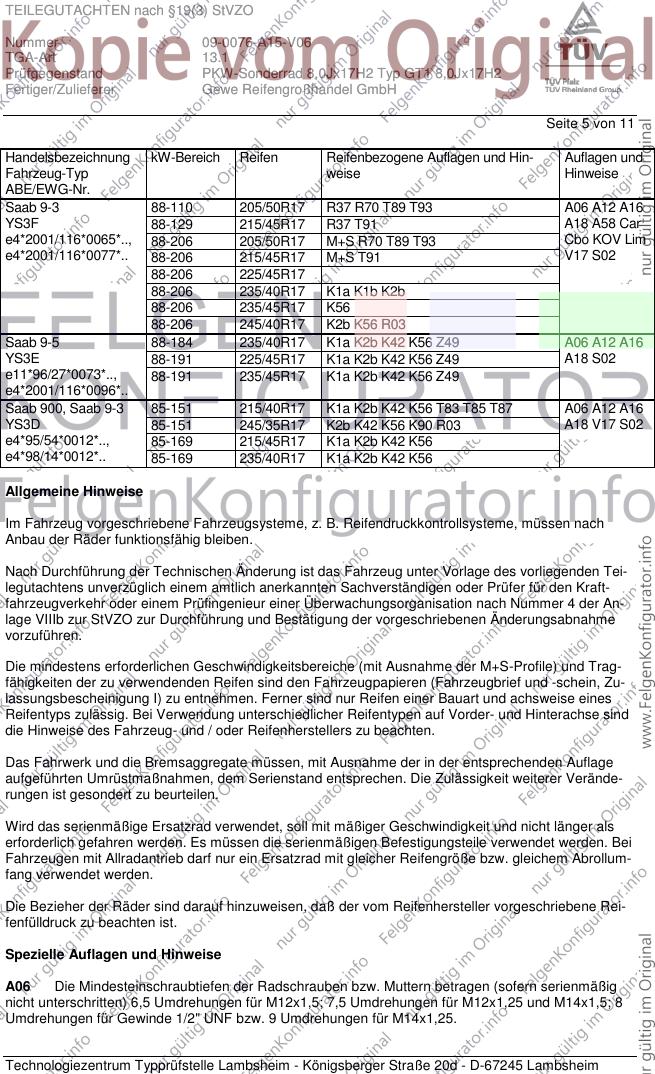

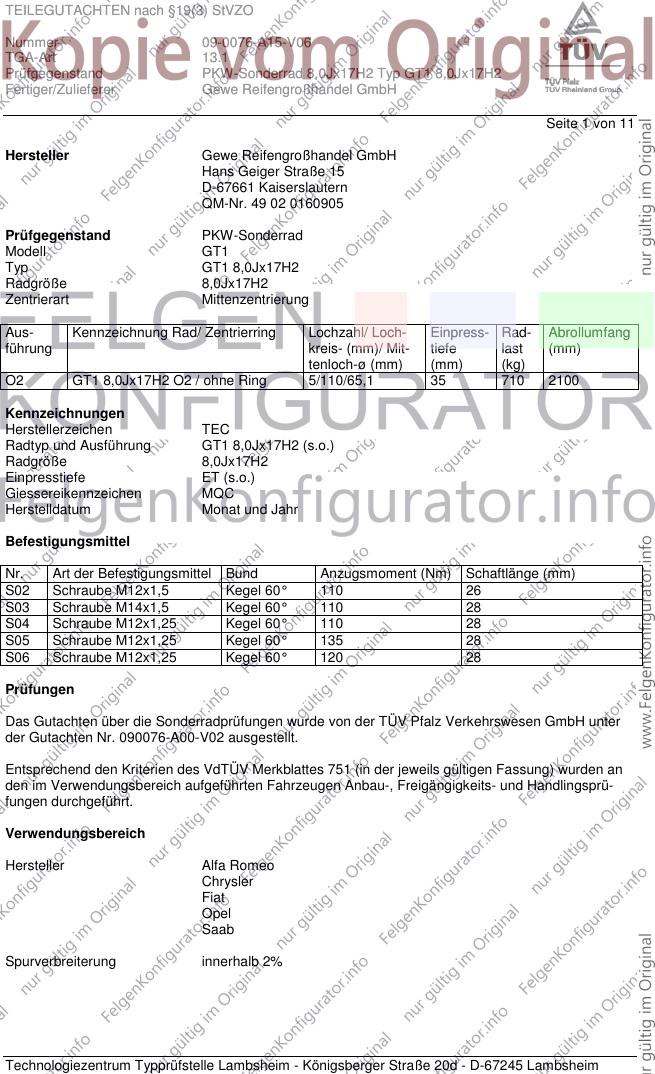

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A15-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1 8,0Jx17H2
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 1 von 11
Hersteller Gewe Reifengroßhandel GmbH
Hans Geiger Straße 15
D-67661 Kaiserslautern
QM-Nr. 49 02 0160905
Prüfgegenstand PKW-Sonderrad
Modell GT1
Typ GT1 8,0Jx17H2
Radgröße 8,0Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
O2 GT1 8,0Jx17H2 O2 / ohne Ring 5/110/65,1 35 710 2100
Kennzeichnungen
Herstellerzeichen TEC
Radtyp und Ausführung GT1 8,0Jx17H2 (s.o.)
Radgröße 8,0Jx17H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen MQC
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 110 26
S03 Schraube M14x1,5 Kegel 60° 110 28
S04 Schraube M12x1,25 Kegel 60° 110 28
S05 Schraube M12x1,25 Kegel 60° 135 28
S06 Schraube M12x1,25 Kegel 60° 120 28
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 090076-A00-V02 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Alfa Romeo
Chrysler
Fiat
Opel
Saab
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A15-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1 8,0Jx17H2
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Alfa 159/159 Sportw. 85-147 225/45R17 K2b T90 T91 T93 A06 A12 A16
939 85-147 225/50R17 G03 K1b K2b A18 A58 B02
e3*2001/116*0212*.. 85-147 225/50R17 K1b K2b R09 B29 Car Lim
85-147 235/45R17 K2b V17 S03
85-147 245/40R17 K1b K2b K46 T91 T95
85-147 245/45R17 G16 K1b K2b K46
Alfa Brera, Spider 120-147 225/45R17 T90 T91 T93 A06 A12 A16
939 120-147 225/50R17 K1a K2b A18 A58 B02
e3*2001/116*0212*.. 120-147 235/45R17 B29 Cbo Cpe
120-147 245/40R17 K1a K2b T91 T95 V17 S03
120-147 245/45R17 K1a K2b
Alfa Giulietta 77-129 215/45R17 K2b K6g R37 T91 A06 A12 A16
940 77-129 225/45R17 K2b K6g A18 A58 B29
e3*2007/46*0027*.. 77-129 235/40R17 K1b K2b K4i K6a K6h Flh V17 S04
77-129 235/45R17 K1b K2b K4i K6a K6h
77-129 245/40R17 K1c K2b K4i K6a K6h
Jeep Cherokee 103-200 225/60R17 K1a A06 A12 A16
KL 103-200 235/55R17 K1c A18 A57 JnT
e4*2007/46*0783*.. 103-200 245/55R17 K1c K2c R34 S05
Jeep Renegade 2WD 81-103 215/60R17 R70 A06 A12 A16
BU 81-103 225/55R17 K2b A18 A58 S06
e3*2007/46*0300*.. 81-103 225/60R17 K2b
Jeep Renegade 4WD 88-125 215/60R17 R70 A06 A12 A16
BU 88-125 225/55R17 K2b A18 A56 S06
e3*2007/46*0300*.. 88-125 225/60R17 K2b
Fiat 500X 2WD 70-103 215/55R17 K1a K2b R70 A06 A12 A16
334 70-103 235/45R17 K1a K2b A18 A58 S06
e3*2007/46*0318*..
Fiat 500X 4WD 100-125 215/55R17 K1a K2b R70 A06 A12 A16
334 100-125 235/45R17 K1a K2b A18 A56 S06
e3*2007/46*0318*..
Fiat Croma 85-110 205/50R17 R37 R70 T89 T93 A06 A12 A16
194 85-147 215/50R17 R70 A18 Car V17
e3*2001/116*0210*.. 85-147 225/45R17 S02
85-147 235/45R17 K25
85-147 245/40R17 R03
Opel Adam Rocks S 110 215/40R17 M+S A06 A12 A16
S-D 110 215/45R17 A18 A58 KMV
e1*2001/116* 110 235/40R17 K2b K3s K4h K5b K6k K8h V17 Y84 S02
0379*22-..
Opel Adam S 110 215/40R17 K2b A06 A12 A16
S-D 110 215/45R17 K2b A18 A58 V17
e1*2001/116* 110 235/40R17 K1a K1b K2b K3s K4h K5b K6k K8h Y84 S02
0379*31-..
Opel Astra-G 55-108 205/40R17 K1a K2b K42 R37 T80 T81 T84 A06 A12 A16
T98, T98/NB 55-108 205/45R17 K1a K2b K42 R37 R70 T84 T88 A18 Flh K56
e1*97/27,98/14* 55-147 215/40R17 K1a K2b K42 R35 T83 T85 T87 Sth V17 S02
0086, 0101*.. 55-147 215/45R17 G01 K1a K2b K42 K45
55-147 235/40R17 K1c K2c K41 K42 K45
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A15-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1 8,0Jx17H2
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Opel Astra-G 74-108 205/40R17 K1c K2b K42 R37 T80 T81 T84 A06 A12 A16
T98C 74-108 205/45R17 K1c K2b K42 K45 R37 R70 T84 A18 Cbo Cpe
e1*98/14*0132*.. 74-147 215/40R17 K1c K2b K42 K45 T83 T85 T87 K56 V17 S02
- Coupé, Cabrio 74-147 215/45R17 G01 K1c K2b K42 K45
74-147 225/35R17 K1c K2b K42 K45 T82 T86
74-147 235/40R17 K1c K2b K41 K42 K45
Opel Astra-G Caravan 55-108 205/40R17 K1a K2b K42 R37 T80 T81 T84 A06 A12 A16
T98/Kombi 55-108 205/45R17 K1a K2b K42 R37 R70 A18 Car V17
e1*97/27, 55-147 215/40R17 K1a K2b K42 R37 T83 T85 S02
98/14*0087*.. 55-147 215/45R17 G03 K1a K2b K42 K45
55-147 235/40R17 K1c K2c K41 K42 K45
Opel Astra-H 59-147 205/50R17 K2b K44 R37 R70 A06 A12 A16
A-H 59-147 215/45R17 A18 Flh V17
e1*2001/116*0261*..; 59-147 225/45R17 K2b K44 S02
e1*2007/46*0344*.. 59-147 235/40R17 K2b K44
59-147 245/40R17 K2b K44 R03
Opel Astra-H Caravan 59-147 205/50R17 K2b K44 R37 R70 A06 A12 A16
A-H/SW -/Van 59-147 215/45R17 A18 Car V17
e1*2001/116*0293*..; 59-147 225/45R17 K2b K44 S02
e1*2007/46*0341*..; 59-147 235/40R17 K2b K44
e1*2007/46*0576*.. 59-147 245/40R17 K2b K44 R03
Opel Astra-H GTC 177 205/50R17 K2b K44 M+S R70 A06 A12 A16
A-H/C 177 215/45R17 M+S A18 Cpe V17
e4*2001/116*0094*.. 59-147 205/50R17 K2b K44 R37 R70 S02
59-147 215/45R17
59-177 225/45R17 K2b K44
59-177 235/40R17 K1a K2b K44
59-177 245/40R17 K1a K1b K2c K44
Opel Astra-H Twin Top 77-147 205/50R17 K2b K44 R70 A06 A12 A16
A-H/C 77-147 215/45R17 A18 Cbo V17
e4*2001/116*0094*.. 77-147 225/45R17 K2b K44 S02
77-147 235/40R17 K1a K2b K44
77-147 245/40R17 K1a K1b K2b K44
Opel Corsa-C 74 205/40R17 G03 K1c K2b K41 K42 K43 K56 T80 A06 A12 A16
Corsa-C 74 215/35R17 K1c K2b K41 K42 K43 K45 K56 T79 A18 K44 V17
e1*98/14*0148*.. T83 S02
74 225/35R17 K14 K1c K2c K41 K42 K43 K45 K56
Y84
Opel Corsa-D 88-110 215/40R17 K1c K2b K41 K44 K46 K56 A06 A12 A16
S-D 88-110 215/45R17 K1c K2b K41 K44 K46 K56 A18 Flh S02
e1*2001/116* 88-110 235/40R17 K1c K2a K2b K41 K43 K44 K46 K56
0379*00-29
Opel Corsa-D OPC 141 215/40R17 K1c K2b K44 K46 K56 A06 A12 A16
S-D 141 215/45R17 K1c K2b K41 K44 K46 K56 A18 Flh S02
e1*2001/116* 141 235/40R17 K1c K2b K41 K43 K44 K46 K56
0379*00-29
Opel Corsa-E 110 215/40R17 K1a K2b K3i K4h K5d K6g K8h A06 A12 A16
S-D 110 215/45R17 K1a K2b K3i K4i K5d K6g K8h A18 Flh S02
e1*2001/116*
0379*32-..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A15-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1 8,0Jx17H2
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Opel Corsa-E OPC 152 215/40R17 K1a K2b K4i K5d K6g K8h A06 A12 A16
S-D 152 215/45R17 K1a K2b K4i K5d K6g K8h A18 A58 V17
e1*2001/116* 152 235/40R17 K2c K4i K6h K8s R03 Y84 S02
0379*32-..
Opel Meriva-A 55-132 215/40R17 K1a K1b K2b K46 K56 T85 T87 A06 A12 A16
X01Monocab 55-132 225/35R17 K1c K2b K44 K46 K56 T86 A18 S02
e1*2001/116*0215*..
Opel Meriva-B 55-103 215/45R17 T87 T88 T91 A06 A12 A16
S-D/Monocab B /-V 55-103 225/45R17 LM1 A18 S02
e4*2007/46*0165*..;
e4*2007/46*0271*..
incl. Facelift 2014
Opel Omega-B 74-160 225/45R17 R37 A06 A12 A16
V94, Omega-B 74-160 235/45R17 A18 R21 V17
G684, e1*96/79, 74-160 245/40R17 K2b R03 S02
98/14*0077*..
Opel Omega-B 74-160 225/45R17 R70 A06 A12 A16
V94/K.,Omega-B-Car 74-160 235/45R17 R70 A18 V17 S02
G685, e1*96/79, 74-160 245/40R17 K2b R03 R70
98/14*0078*..
- Caravan, Kombi
Opel Signum 74-114 205/50R17 R37 R70 T89 T93 A06 A12 A16
Vectra/Car, Z-C/S 74-184 215/50R17 K1a K1b K2b R70 T90 T91 A18 Flh V17
e1*2001/116*0214*.., 74-184 225/45R17 T90 T91 S02
e1*2001/116*0291*.. 74-184 235/45R17 K1a K1b K2b
74-184 245/40R17 K1c K2b K56
Opel Vectra-C 74-129 205/50R17 R37 R70 T89 T93 A06 A12 A16
Vectra/Lim, Z-C 74-129 215/45R17 R37 T87 T88 T91 A18 Flh Lim
e1*98/14*0187*.., 74-184 215/50R17 K1a K1b K2b R37 R70 V17 S02
e1*2001/116*0290*.. 74-184 235/40R17 K1a K1b K2b
74-206 205/50R17 M+S R70 T89 T93
74-206 225/45R17
74-206 235/45R17 K1a K1b K2b
74-206 245/40R17 K1c K2b K56
Opel Vectra-C 74-129 205/50R17 R37 R70 T89 T93 A06 A12 A16
Vectra/SW, Z-C/SW 74-129 215/45R17 R37 T88 T91 A18 Car V17
e1*2001/116*0238*.., 74-184 215/50R17 K1a K1b K2b R70 T90 T91 S02
e1*2001/116*0292*.. 74-184 235/40R17 K1a K1b K2b T90 T94
- Caravan, Kombi 74-206 205/50R17 M+S R70 T89 T93
74-206 225/45R17 T90 T91
74-206 235/45R17 K1a K1b K2b
74-206 245/40R17 K1c K2b K56
Opel Zafira-B 69-147 205/50R17 R37 R70 T89 T93 A06 A12 A16
A-H/Monocab /-V 69-177 205/50R17 M+S R70 T89 T93 A18 V17 S02
e1*2001/116*0325*..; 69-177 225/45R17 T90 T91 T93
e1*2007/46*0497*..: 69-177 235/40R17 T90 T94
e1*2007/46*0595*.. 74-147 215/45R17 R37 T87 T88 T91
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A15-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1 8,0Jx17H2
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Saab 9-3 88-110 205/50R17 R37 R70 T89 T93 A06 A12 A16
YS3F 88-129 215/45R17 R37 T91 A18 A58 Car
e4*2001/116*0065*.., 88-206 205/50R17 M+S R70 T89 T93 Cbo KOV Lim
e4*2001/116*0077*.. 88-206 215/45R17 M+S T91 V17 S02
88-206 225/45R17
88-206 235/40R17 K1a K1b K2b
88-206 235/45R17 K56
88-206 245/40R17 K2b K56 R03
Saab 9-5 88-184 235/40R17 K1a K2b K42 K56 Z49 A06 A12 A16
YS3E 88-191 225/45R17 K1a K2b K42 K56 Z49 A18 S02
e11*96/27*0073*.., 88-191 235/45R17 K1a K2b K42 K56 Z49
e4*2001/116*0096*..
Saab 900, Saab 9-3 85-151 215/40R17 K1a K2b K42 K56 T83 T85 T87 A06 A12 A16
YS3D 85-151 245/35R17 K2b K42 K56 K90 R03 A18 V17 S02
e4*95/54*0012*.., 85-169 215/45R17 K1a K2b K42 K56
e4*98/14*0012*.. 85-169 235/40R17 K1a K2b K42 K56
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden Tei-
legutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraft-
fahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der An-
lage VIIIb zur StVZO zur Durchführung und Bestätigung der vorgeschriebenen Änderungsabnahme
vorzuführen.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebene Rei-
fenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A15-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1 8,0Jx17H2
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

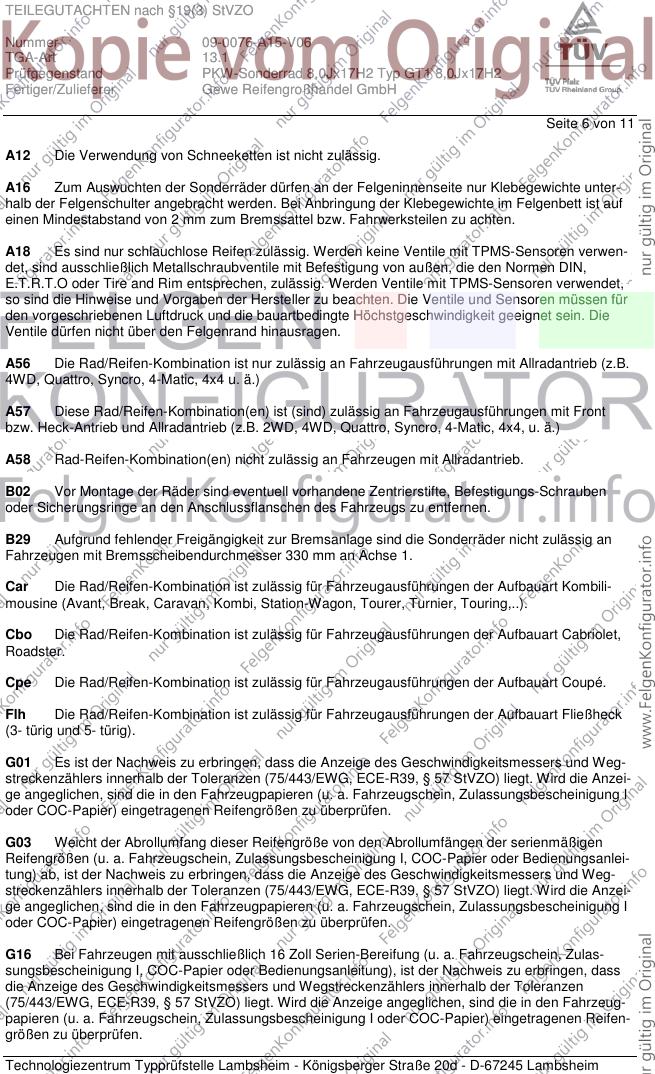

Seite 6 von 11
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf
einen Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B29 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330 mm an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung) ab, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G16 Bei Fahrzeugen mit ausschließlich 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein, Zulas-
sungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass
die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifen-
größen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A15-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1 8,0Jx17H2
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

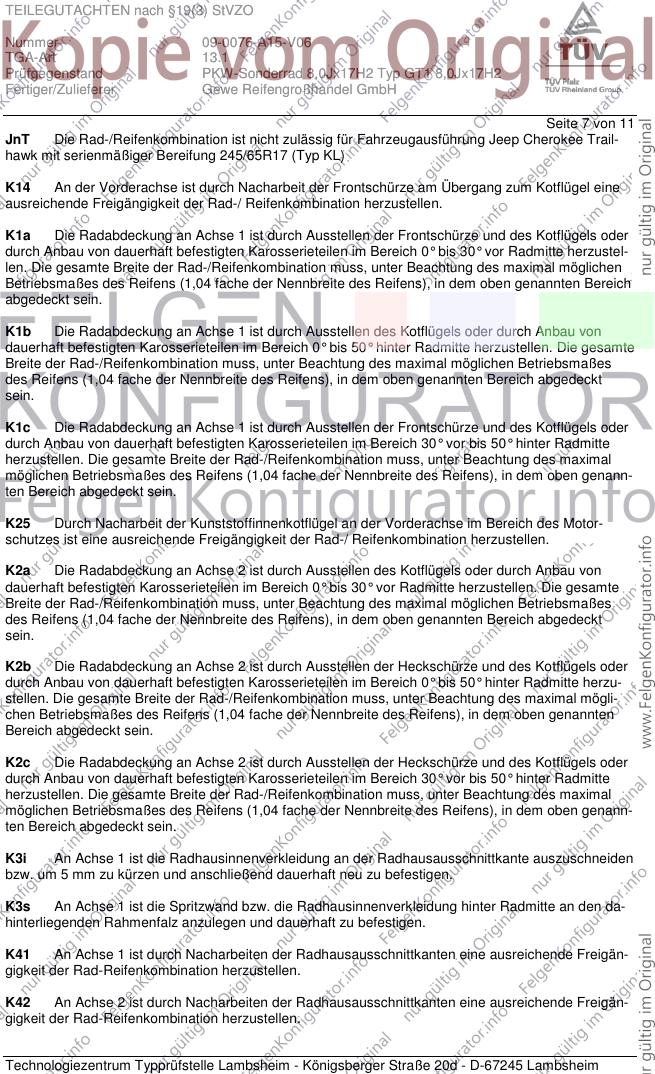

Seite 7 von 11
JnT Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Jeep Cherokee Trail-
hawk mit serienmäßiger Bereifung 245/65R17 (Typ KL)
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des Motor-
schutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den da-
hinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A15-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1 8,0Jx17H2
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

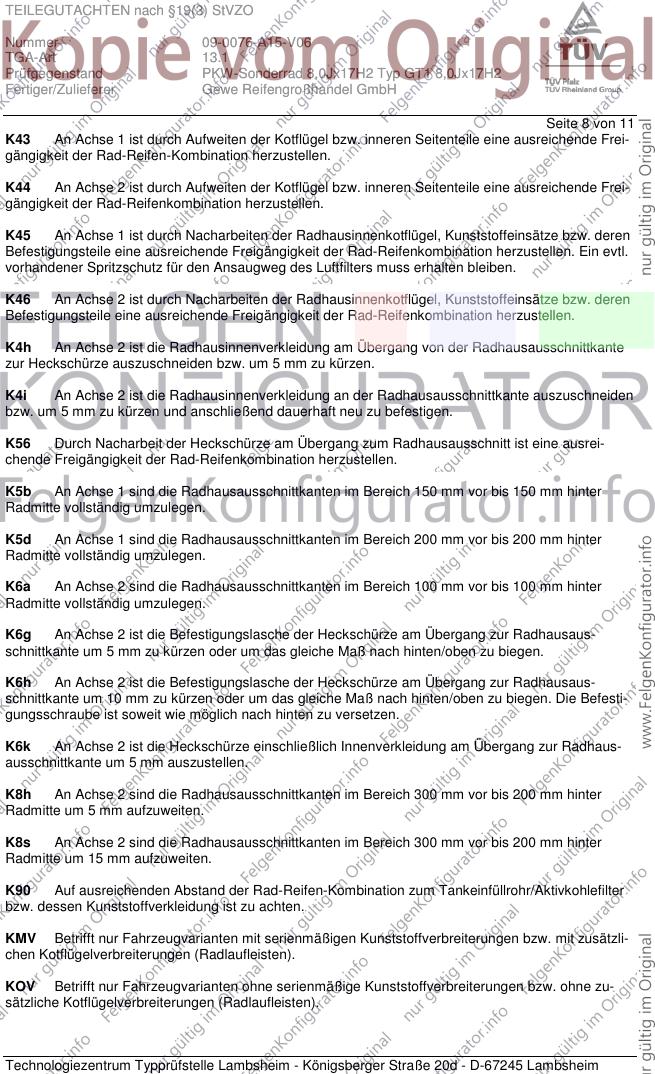

Seite 8 von 11
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur Radhaus-
ausschnittkante um 5 mm auszustellen.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A15-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1 8,0Jx17H2
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

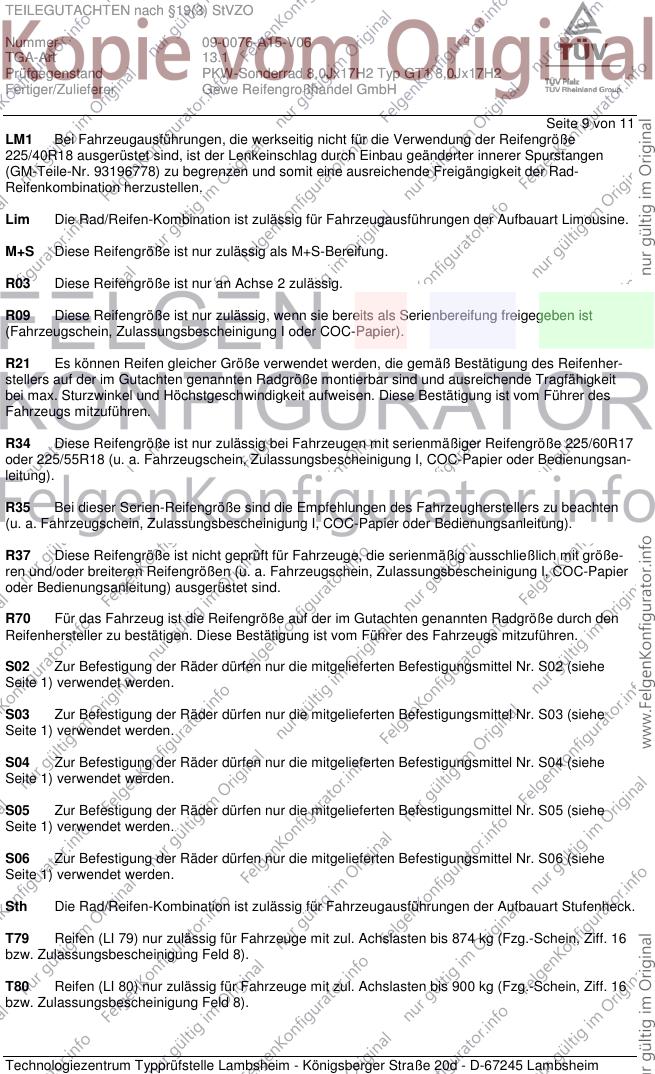

Seite 9 von 11
LM1 Bei Fahrzeugausführungen, die werkseitig nicht für die Verwendung der Reifengröße
225/40R18 ausgerüstet sind, ist der Lenkeinschlag durch Einbau geänderter innerer Spurstangen
(GM-Teile-Nr. 93196778) zu begrenzen und somit eine ausreichende Freigängigkeit der Rad-
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des Reifenher-
stellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende Tragfähigkeit
bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
R34 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/60R17
oder 225/55R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsan-
leitung).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A15-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1 8,0Jx17H2
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

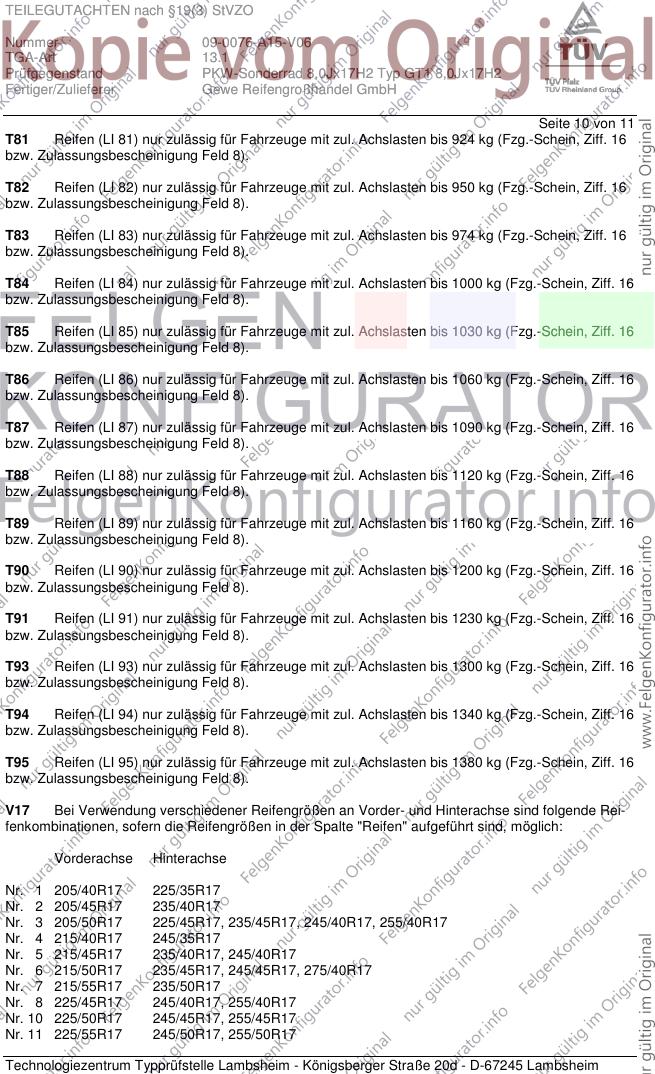

Seite 10 von 11
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R17 225/35R17
Nr. 2 205/45R17 235/40R17
Nr. 3 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 4 215/40R17 245/35R17
Nr. 5 215/45R17 235/40R17, 245/40R17
Nr. 6 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 7 215/55R17 235/50R17
Nr. 8 225/45R17 245/40R17, 255/40R17
Nr. 10 225/50R17 245/45R17, 255/45R17
Nr. 11 225/55R17 245/50R17, 255/50R17
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A15-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1 8,0Jx17H2
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

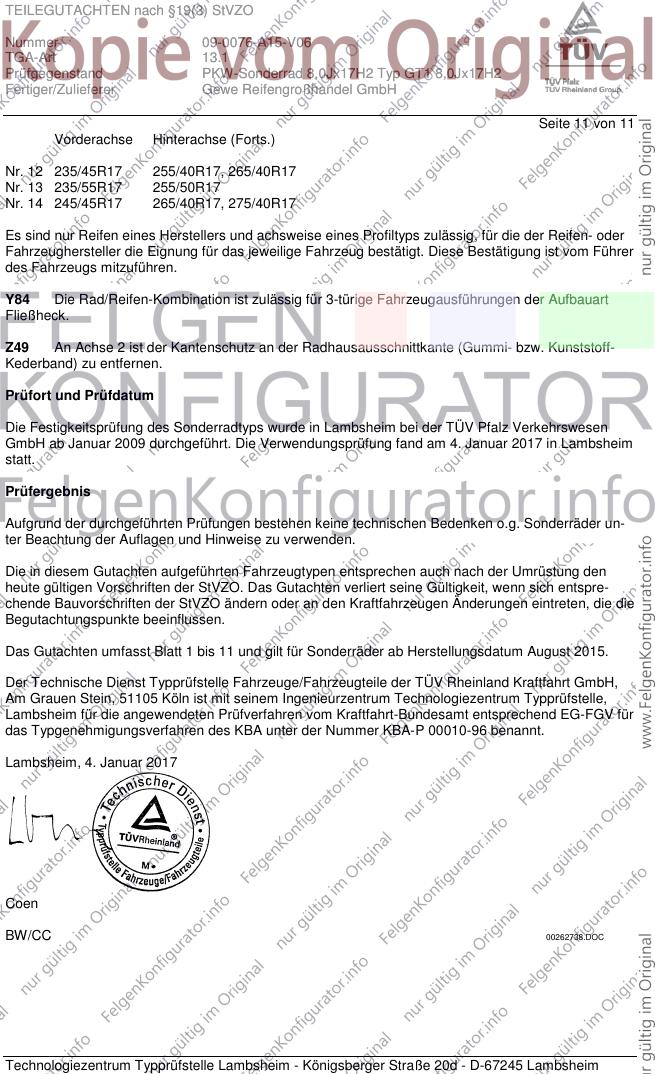

Seite 11 von 11
Vorderachse Hinterachse (Forts.)
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/55R17 255/50R17
Nr. 14 245/45R17 265/40R17, 275/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Z49 An Achse 2 ist der Kantenschutz an der Radhausausschnittkante (Gummi- bzw. Kunststoff-
Kederband) zu entfernen.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim bei der TÜV Pfalz Verkehrswesen
GmbH ab Januar 2009 durchgeführt. Die Verwendungsprüfung fand am 4. Januar 2017 in Lambsheim
statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum August 2015.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 4. Januar 2017
Coen
BW/CC 00262738.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
