TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-8014-A03-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ F555
Fertiger/Zulieferer RVS Srl
Seite 1 von 15
Hersteller RVS Srl
via per Salvatronda 60
I 31033 Castelfranco Veneto TV
QM.Nr.:39020150706
Prüfgegenstand PKW-Sonderrad
Typ F555
Radgröße 8Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
31B F555 31B / ohne Ring 5/112/66,6 35 650 2150
Kennzeichnungen
Herstellerzeichen FA
Radtyp und Ausführung F555...(s.o.)
Radgröße 8Jx18H2
Einpresstiefe ET...(s.o.)
Herkunftsmerkmal Made in Italy
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kugel d=25,6 110 26
S02 Schraube M14x1,5 Kugel d=25,6 120 30
S03 Schraube M14x1,5 Kugel d=25,6 140 32
S04 Schraube M14x1,5 Kugel d=25,6 130 30
S05 Schraube M14x1,5 Kugel d=25,6 150 30
S06 Schraube M12x1,5 Kugel d=25,6 130 26
S07 Schraube M14x1,5 Kugel d=25,6 120 30
S08 Schraube M14x1,5 Kugel d=25,6 150 32
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Rheinland Group unter der
Gutachten Nr. 108014-A00-V01 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Chrysler
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-8014-A03-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ F555
Fertiger/Zulieferer RVS Srl
Seite 2 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-125 215/45R18 R37 T89 T93 130 0A1 A02 A04
B8, B81 88-130 215/45R18 M+S T89 T93 130 A05 A06 A08
e1*2001/116*0430*..; 88-195 225/45R18 R37 T91 T95 130 A09 A12 A14
e13*2007/46*1084*.. 88-195 235/40R18 R37 130 A21 Car Lim
88-200 225/45R18 M+S T91 T95 130 V18 S02
88-200 235/40R18 M+S 130
88-200 245/40R18 K1c K2b K56 130
Audi A5 100-195 225/45R18 R37 T91 T95 130 0A1 A02 A04
B8, B81 100-195 235/40R18 R37 T91 T95 130 A05 A06 A08
e1*2001/116*0430*..; 100-195 245/40R18 130 A09 A13 A14
e13*2007/46*1084*.. 100-200 245/40R18 M+S 130 A21 Cbo Cpe
- Coupé, Cabrio Flh S02
- Sportback
Audi A6 / A6 Avant 100-230 225/50R18 A39 T95 T99 130 0A1 A02 A04
4G, 4G1 100-230 235/50R18 A12 130 A05 A06 A08
e1*2007/46*0436*..; 100-230 245/45R18 A12 T00 T96 130 A09 A14 A21
e13*2007/46*1147*.. 100-230 255/45R18 A12 130 A57 B90 BnK
Car Lim NA1
S07
Audi A7 Sportback 150-230 235/50R18 A12 130 0A1 A02 A04
4G, 4G1 150-230 245/45R18 A33 130 A05 A06 A08
e1*2007/46*0436*..; 150-230 255/45R18 A12 130 A09 A14 A21
e13*2007/46*1147*.. A57 B90 BnK
S07
Audi Q5 100-200 235/60R18 125 0A1 A02 A04
8R, 8R1, 8R2 100-200 255/55R18 K1a 125 A05 A06 A08
e1*2001/116*0473*..; A09 A12 A14
e1*2001/116*0497*.., A21 S03
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 100-200 235/60R18 125 0A1 A02 A04
8R, 8R1, 8R2 100-200 255/55R18 125 A05 A06 A08
e1*2001/116*0473*..; A09 A12 A14
e1*2001/116*0497*..; A21 KMV S03
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi S4 245 225/45R18 M+S T91 T95 130 0A1 A02 A04
B8, B81 245 235/40R18 M+S T91 T93 130 A05 A06 A08
e1*2001/116*0430*..; 245 245/40R18 K1c K2b K56 130 A09 A12 A14
e13*2007/46*1084*.. A21 Car Lim
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-8014-A03-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ F555
Fertiger/Zulieferer RVS Srl
Seite 3 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S5 245, 260 245/40R18 A13 M+S T93 T97 130 0A1 A02 A04
B8, B81 260 225/45R18 A13 M+S R37 130 A05 A06 A08
e1*2001/116*0430*.., 260 235/40R18 A13 M+S R37 130 A09 A14 A21
e1*2001/116*0447*..; A56 Cbo Cpe
e13*2007/46*1084*.. Flh S02
- Coupé, Cabrio
- Sportback
Chrysler Crossfire 160,246 225/40R18 A10 K75 M+S R09 R35 0A1 A02 A04
ZH A05 A06 A08
e11*2001/116*0140*. A09 A14 A21
A84 Cbo Cpe
S01
A-Klasse 66-125 215/40R18 K1c K2b K5d T85 T89 0A1 A02 A04
176, 245G 66-155 225/40R18 K1c K2c K4i K5d K6g K8h A05 A06 A08
e1*2007/46*0928*..; 66-155 235/35R18 K1c K2c K4i K5d K6g K8h T86 T90 A09 A12 A14
e1*2001/116* 66-155 235/40R18 K1c K2c K4i K5d K5k K6g K7d K8h A21 A57 Flh
0470*04-.. 66-155 245/35R18 K2c K4i K6h K8m R03 V00 V18 S04
A45 AMG 4matic 265 215/45R18 K1a K1b K4i K5d K6g K8h M+S 0A1 A02 A04
176, 176AMG, 245G 265 225/40R18 K1a K1b K4i K6g K8h M+S T92 A05 A06 A08
e1*2007/46*0928*..; 265 235/40R18 K1c K2c K4i K5d K6g K8h A09 A12 A14
e1*2007/46*1163*.. 265 245/35R18 K1c K2c K4i K5d K6h K8m T92 A21 A56 Flh
e1*2001/116* S04
0470*04-..
B-Klasse 70-142 205/40R18 K1a K1b K2b K41 T82 T86 0A1 A02 A04
245 70-142 215/40R18 K1a K1b K2b K41 K44 K56 A05 A06 A08
e1*2001/116*0314*.. 70-142 225/35R18 K1c K2b K41 K43 K44 K56 T87 A09 A12 A14
70-142 225/40R18 K1c K2b K41 K43 K44 K45 K56 A21 K42 S04
B-Klasse 66-135 215/40R18 K1a K1b K2b T85 T89 0A1 A02 A04
246, 245G 66-155 225/40R18 K1c K2c K4i K5c K8h A05 A06 A08
e1*2007/46*0751*..; 66-155 235/35R18 K1c K2c K4i K5c K8h T86 T90 A09 A12 A14
e1*2001/116* 66-155 245/35R18 K1c K2c K4i K5c K6k K7d K8m A21 A58 V18
0470*04-.. S04
C 43 T-Modell 225 225/40R18 K41 K42 K56 0A1 A02 A04
202 225 245/35R18 K42 K46 K56 R03 A05 A06 A08
e1*93/81*0034*.. A09 A12 A14
A21 R21 V18
S01
C-Klasse 75-170 225/35R18 R37 T87 0A1 A02 A04
203 75-200 225/40R18 K45 A05 A06 A08
e1*98/14*0139*.. 75-200 245/35R18 R03 A09 A12 A14
A21 B33 DB8
V18 S01
C-Klasse 88-215 215/40R18 K1a K1b K2b K41 K42 K56 R37 0A1 A02 A04
204 88-225 225/40R18 K1c K2b K41 K42 K56 T88 T89 A05 A06 A08
e1*2001/116*0431*.. 88-225 235/35R18 K1c K2b K41 K42 K56 T90 A09 A12 A14
- Limousine/Coupe 88-225 235/40R18 G01 K1c K2b K41 K42 K56 A21 Cpe Lim
- incl. Facelift 2011 88-225 245/35R18 K2c K42 K44 K56 R03 T88 T89 V18 S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-8014-A03-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ F555
Fertiger/Zulieferer RVS Srl
Seite 4 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse 55-145 225/40R18 K41 K42 K56 T88 T92 0A1 A02 A04
HO 55-145 245/35R18 K2b K42 K46 K56 R03 T88 T92 A05 A06 A08
G363, A09 A12 A14
e1*92/53*0001*.. A21 R21 V18
S01
C-Klasse C43 225 225/40R18 K41 K42 K56 0A1 A02 A04
HO 225 245/35R18 K42 K46 K56 R03 A05 A06 A08
e1*92/53*0001*.. A09 A12 A14
A21 R21 V18
S01
C-Klasse Sportcoupé 75-160 225/35R18 T83 T87 0A1 A02 A04
203CL 75-200 225/40R18 K45 A05 A06 A08
e1*98/14*0159*.. 75-200 245/35R18 R03 A09 A12 A14
A21 B33 Cpe
DB8 V18 S01
C-Klasse T-Modell 55-145 225/40R18 K41 K42 K56 T88 T92 0A1 A02 A04
202 55-145 245/35R18 K2b K42 K46 K56 R03 T88 T92 A05 A06 A08
e1*93/81*0034*.. A09 A12 A14
A21 R21 V18
S01
C-Klasse T-Modell 75-200 225/40R18 K45 T88 T92 0A1 A02 A04
203K 75-200 245/35R18 R03 T88 T92 A05 A06 A08
e1*98/14*0158*.. A09 A12 A14
A21 B33 Car
DB8 V18 S01
C-Klasse T-Modell 115,135 215/40R18 K2b K42 K56 R03 R37 T89 130 0A1 A02 A04
204K 88-170 215/40R18 K1a K1b K41 R02 R37 T85 T89 130 A05 A06 A08
e1*2001/116*0457*.. 88-200 235/35R18 K1c K2b K41 K42 K56 T90 130 A09 A12 A14
- incl. Facelift 2011 88-225 225/40R18 K1c K2b K41 K42 K56 T89 T91 130 A21 Car V18
88-225 235/40R18 G01 K1c K2b K41 K42 K56 T91 130 S04
88-225 245/35R18 K2c K42 K44 K56 R03 T89 T92 130
CLA-Klasse 90-125 215/40R18 K1c K2b K5d T85 T89 0A1 A02 A04
117, 245G 90-155 225/40R18 K1c K2c K4i K5d K6g K8h A05 A06 A08
e1*2007/46*1007*..; 90-155 235/35R18 K1c K2c K4i K5d K6g K8h T86 T90 A09 A12 A14
e1*2001/116* 90-155 235/40R18 K1c K2c K4i K5d K5k K6g K7d K8h A21 A57 Lim
0470*04-.. 90-155 245/35R18 K2c K4i K6h K8m R03 V00 V18 S04
CLC-Klasse 75-200 225/40R18 0A1 A02 A04
203CL 75-200 245/35R18 R03 A05 A06 A08
e1*98/14*0159*19-.. A09 A12 A14
A21 B33 Cpe
DB8 V18 S01
CLK-Klasse 100-255 225/40R18 0A1 A02 A04
208 100-255 245/35R18 R03 A05 A06 A08
e1*96/27*0054*.. 100-255 255/35R18 K2b K42 K46 K56 R03 R70 A09 A12 A14
A21 B01 Cbo
Cpe V18 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

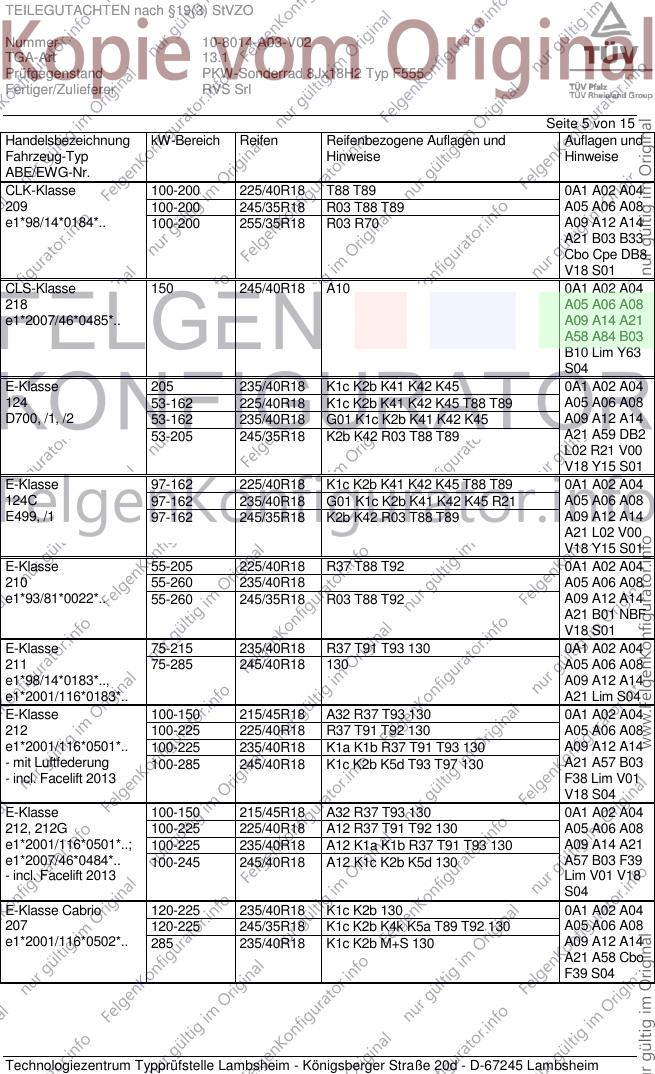

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-8014-A03-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ F555
Fertiger/Zulieferer RVS Srl
Seite 5 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CLK-Klasse 100-200 225/40R18 T88 T89 0A1 A02 A04
209 100-200 245/35R18 R03 T88 T89 A05 A06 A08
e1*98/14*0184*.. 100-200 255/35R18 R03 R70 A09 A12 A14
A21 B03 B33
Cbo Cpe DB8
V18 S01
CLS-Klasse 150 245/40R18 A10 0A1 A02 A04
218 A05 A06 A08
e1*2007/46*0485*.. A09 A14 A21
A58 A84 B03
B10 Lim Y63
S04
E-Klasse 205 235/40R18 K1c K2b K41 K42 K45 0A1 A02 A04
124 53-162 225/40R18 K1c K2b K41 K42 K45 T88 T89 A05 A06 A08
D700, /1, /2 53-162 235/40R18 G01 K1c K2b K41 K42 K45 A09 A12 A14
53-205 245/35R18 K2b K42 R03 T88 T89 A21 A59 DB2
L02 R21 V00
V18 Y15 S01
E-Klasse 97-162 225/40R18 K1c K2b K41 K42 K45 T88 T89 0A1 A02 A04
124C 97-162 235/40R18 G01 K1c K2b K41 K42 K45 R21 A05 A06 A08
E499, /1 97-162 245/35R18 K2b K42 R03 T88 T89 A09 A12 A14
A21 L02 V00
V18 Y15 S01
E-Klasse 55-205 225/40R18 R37 T88 T92 0A1 A02 A04
210 55-260 235/40R18 A05 A06 A08
e1*93/81*0022*.. 55-260 245/35R18 R03 T88 T92 A09 A12 A14
A21 B01 NBF
V18 S01
E-Klasse 75-215 235/40R18 R37 T91 T93 130 0A1 A02 A04
211 75-285 245/40R18 130 A05 A06 A08
e1*98/14*0183*.., A09 A12 A14
e1*2001/116*0183*.. A21 Lim S04
E-Klasse 100-150 215/45R18 A32 R37 T93 130 0A1 A02 A04
212 100-225 225/40R18 R37 T91 T92 130 A05 A06 A08
e1*2001/116*0501*.. 100-225 235/40R18 K1a K1b R37 T91 T93 130 A09 A12 A14
- mit Luftfederung 100-285 245/40R18 K1c K2b K5d T93 T97 130 A21 A57 B03
- incl. Facelift 2013 F38 Lim V01
V18 S04
E-Klasse 100-150 215/45R18 A32 R37 T93 130 0A1 A02 A04
212, 212G 100-225 225/40R18 A12 R37 T91 T92 130 A05 A06 A08
e1*2001/116*0501*..; 100-225 235/40R18 A12 K1a K1b R37 T91 T93 130 A09 A14 A21
e1*2007/46*0484*.. 100-245 245/40R18 A12 K1c K2b K5d 130 A57 B03 F39
- incl. Facelift 2013 Lim V01 V18
S04
E-Klasse Cabrio 120-225 235/40R18 K1c K2b 130 0A1 A02 A04
207 120-225 245/35R18 K1c K2b K4k K5a T89 T92 130 A05 A06 A08
e1*2001/116*0502*.. 285 235/40R18 K1c K2b M+S 130 A09 A12 A14
A21 A58 Cbo
F39 S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-8014-A03-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ F555
Fertiger/Zulieferer RVS Srl
Seite 6 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse Coupé 120-225 215/40R18 R37 T89 0A1 A02 A04
207 120-225 225/40R18 R37 T88 T89 A05 A06 A08
e1*2001/116*0502*.. 120-225 235/35R18 K1c K2b R37 T90 A09 A12 A14
120-285 235/40R18 K1c K2b A21 A58 Cpe
120-285 245/35R18 K1c K2b K4k K5a T88 T89 F39 V18 S04
E-Klasse T-Modell 53-162 225/40R18 K1c K2b K41 K42 K45 T88 T89 0A1 A02 A04
124T 53-162 235/40R18 G01 K1c K2b K41 K42 K45 R21 A05 A06 A08
E081, /1 53-162 245/35R18 K2b K42 R03 T88 T89 A09 A12 A14
A21 A59 L02
V00 V18 Y15
S01
E-Klasse T-Modell 83-260 235/40R18 130 0A1 A02 A04
210K A05 A06 A08
e1*93/81*0033*.. A09 A12 A14
A21 B01 R21
S01
GLK-Klasse 100-225 235/50R18 K1c K2a K2b 130 0A1 A02 A04
204X 100-225 235/55R18 K1c K2a K2b 128 A05 A06 A08
e1*2001/116*0480*.. 100-225 245/50R18 K1c K2a K2b 130 A09 A12 A14
100-225 255/50R18 K1c K2c K5a K6a 129 A21 S05
S-Klasse 110-300 235/50R18 K42 K45 R21 130 0A1 A02 A04
140 110-300 245/45R18 K42 K45 R70 130 A05 A06 A08
F690, 110-300 255/45R18 K1a K2b K42 K45 R35 130 A09 A12 A14
e1*96/27*0056*.. A21 V18 S08
S-Klasse 205-290 235/50R18 K42 K45 R21 130 0A1 A02 A04
140C 205-290 245/45R18 K42 K45 R70 130 A05 A06 A08
G165, 205-290 255/45R18 K1a K2b K42 K45 R35 130 A09 A12 A14
e1*96/27*0057*.. A21 V18 S08
SLK 100-160 225/40R18 K41 K45 0A1 A02 A04
170 100-160 245/35R18 R03 A05 A06 A08
e1*95/54*0039*.. 100-160 255/35R18 K2b K56 R03 R70 A09 A12 A14
A21 V18 S01
SLK 120-170 225/40R18 0A1 A02 A04
171 120-170 245/35R18 K2b R03 A05 A06 A08
e1*2001/116*0262*.. 120-170 245/35R18 R03 SP2 A09 A12 A14
A21 B33 DB8
V18 S01
SLK 32 AMG 260 225/40R18 K41 K45 M+S 0A1 A02 A04
170 A05 A06 A08
e1*95/54*0039*.. A09 A12 A14
A21 S01
SLK-Klasse 135, 150 215/40R18 R37 0A1 A02 A04
172 135-225 225/40R18 A05 A06 A08
e1*2007/46*0548*.. 135-225 235/35R18 K2b A09 A12 A14
135-225 235/35R18 SP2 A21 V18 S04
135-225 245/35R18 K1a K1b K2b
135-225 245/35R18 R03 SP2
Vaneo 55-92 215/35R18 K1c K2c K42 K46 T84 0A1 A02 A04
414 A05 A06 A08
e1*98/14*0185*.., A09 A12 A14
e1*2001/116*0185*.. A21 S06
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-8014-A03-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ F555
Fertiger/Zulieferer RVS Srl

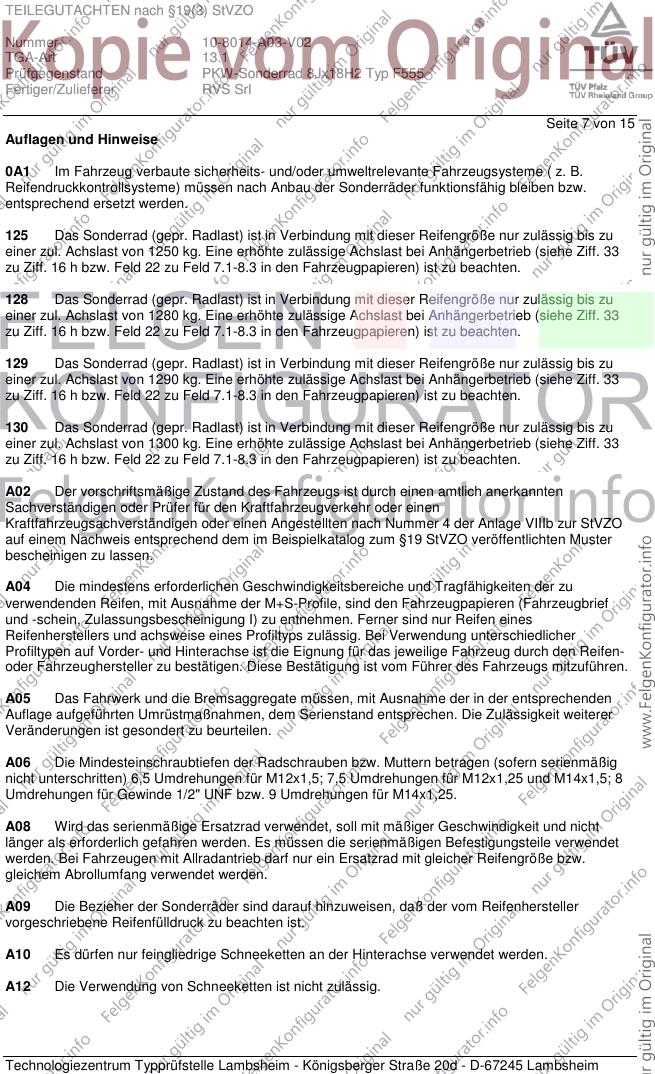

Seite 7 von 15
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
125 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1250 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
128 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1280 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
129 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1290 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
130 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1300 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-8014-A03-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ F555
Fertiger/Zulieferer RVS Srl
Seite 8 von 15
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Für Fahrzeugausführungen mit einer
bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h (Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T) sind nur Metallschraubventile, die den Normen DIN, E.T.R.T.O oder
Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die
Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den
vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile
dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich
Kettenschloß auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
B01 Die Sonderräder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse
an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
B33 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330mm oder größer an Achse1.
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-8014-A03-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ F555
Fertiger/Zulieferer RVS Srl
Seite 9 von 15
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DB2 Für Fahrzeugausführungen mit 205kW (400E) ist das Sonderrad nur zulässig mit
Bremsanlage der 24 Ventiler.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-8014-A03-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ F555
Fertiger/Zulieferer RVS Srl
Seite 10 von 15
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-8014-A03-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ F555
Fertiger/Zulieferer RVS Srl
Seite 11 von 15
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 5 mm auszustellen.
K75 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel vor Radmitte eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-8014-A03-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ F555
Fertiger/Zulieferer RVS Srl
Seite 12 von 15
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
S07 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07
(siehe Seite 1) verwendet werden.
S08 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08
(siehe Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-8014-A03-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ F555
Fertiger/Zulieferer RVS Srl
Seite 13 von 15
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit
Allradantrieb (4-Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw.
bei Baureihe 212 K nur ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-8014-A03-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ F555
Fertiger/Zulieferer RVS Srl
Seite 14 von 15
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18, 255/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 245/35R18 255/35R18
Nr. 14 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 15 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 16 245/50R18 275/45R18
Nr. 17 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 18 255/45R18 275/40R18, 285/40R18
Nr. 19 255/50R18 285/45R18
Nr. 20 255/55R18 285/50R18
Nr. 21 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Y15 An Achse 1 ist bei den Fahrzeugausführungen mit 5-Gang-Automatik auf der linken Seite die
Kunststoffabdeckung des Ölkühlers nachzuarbeiten.
Y63 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 344 mm an Achse 1.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Ponte San Marco beim TÜV Rheinland Italia S.r.l
im Februar 2010 durchgeführt. Die Verwendungsprüfung fand am 12. März 2014 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-8014-A03-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ F555
Fertiger/Zulieferer RVS Srl
Seite 15 von 15
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 15 und gilt für Sonderräder ab Herstellungsdatum Januar 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 12. März 2014
Schmidt 00207739.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
